GEBRUIKSAANWIJZING KGN36KLEAE BOSCH
Reparatie informatatie - Koelvriescombinatie
1.1 Belangrijke informatie 131
1.1.1 Doel 131
1.2 Verklaring van symbolen 131
1.2.1 Gevarenniveauaus 131
1.2.2 Gevarensymbolen 131
1.2.3 Structuur van de waarschuwingen 132
1.2.4 Algemene symbolen 132
A Veiligheid 133
2.1 Algemene veiligheidsinstructies 133
2.1.1 Alle huishoudelijke apparaten 133
Gereedschappen en hulpmiddelen 134
Reparatie. 135
4.1 Deurafdichting verrangen 135
4.1.1 Deurafdichting verwijderen 135
4.1.2 Deurafdichting monteren 135
4.2 Deurgreepervangen 138
4.2.1 Deurgreep verwijderen 138
4.2.2 Deurgreep monteren 138
4.3 Bovenste deurscharnier verrangen 139
4.3.1 Bovenste deurscharnier verwijdenen 139
4.3.2 Bovenste deurscharnier monteren 140
4.4 Bovenste deurscharnier verrangen (deur met display) 141
4.4.1 Bovenste deurscharnier verwijdenen 141
4.4.2 Bovenste deurscharnier monteren 142
4.5 Middelste deurscharnier verrangen 143
4.5.1 Middelste deurscharnier verwijderen 143
4.5.2 Middelste deurscharnier monteren 143
4.6 Onderste deurscharnier verrangen 144

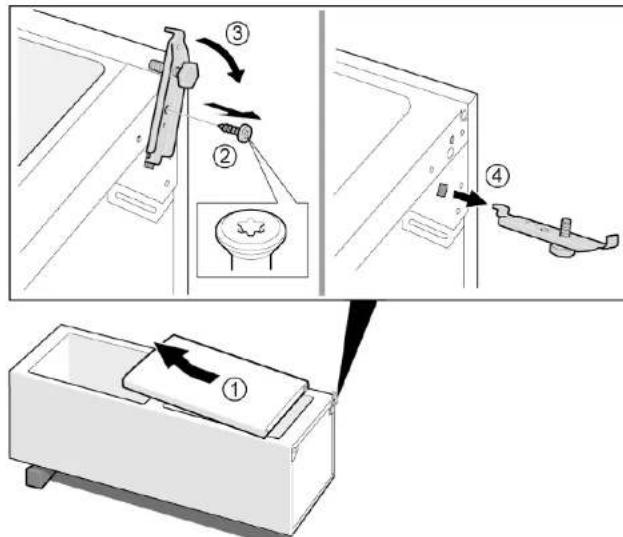

4.6.1 Onderste deurschamier verwijderen 144
4.6.2 Onderste deurschamier monteren 144
4.7 Plateau verrangen 145
4.7.1 Plateau verwijderen 145
4.7.2 Plateau monteren.. 145
4.8 Flessenrek verrangen 146
4.8.1 Flessenrek verwijderen 146
4.8.2 Flessenrek monteren 146
4.9 Deurrek verwangen 147
4.9.1 Deurrek verwijderen 147
4.9.2 Deurrek monteren 147
4.10 Verstelbaardeurrek vervangen 148
4.10.1 Verstelbaardeurrek verwijderen 148
4.10.2 Verstelbaar deurrek monteren 148
4.11 Vrieslade verwangen 149
4.11.1 Vrieslade verwijderen 149
4.11.2 Vrieslade installeren 149
4.12 Lade verwangen 150
4.12.1 Lade verwijderen 150
4.12.2 Lade installeren 150
4.13 Uittrekbare lade verwangen 151
4.13.1 Uittrekbare lade verwijderen 151
4.13.2 Uittrekbare lade monteren 151
4.14 LED-spot verrangen 152
4.14.1 LED-verlichting verwijderen 152
4.14.2 LED-verlichting installeren 152
4.15 LED-bovenlicht verrangen 153
4.15.1 LED-verlichting verwijderen 153
4.15.2 LED-bovenlicht installeren 154
4.16 LED-zijlichtbalk verrangen 155
4.16.1 LED-zijlichtbalk verwijderen 155
4.16.2 LED-zijlichtbalk installeren 156
4.17 LED-verlichting verrangen 157
4.17.1 LED-verlichting verwijderen 157
4.17.2 LED-verlichting installeren 158

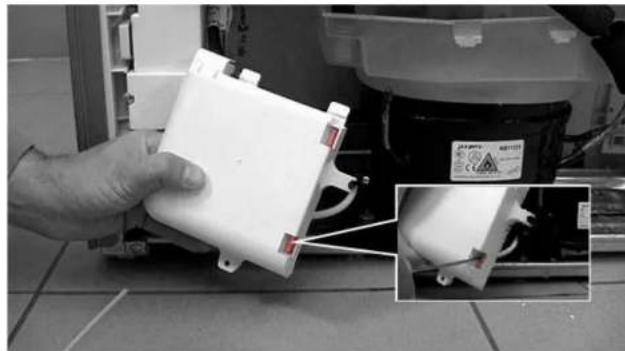

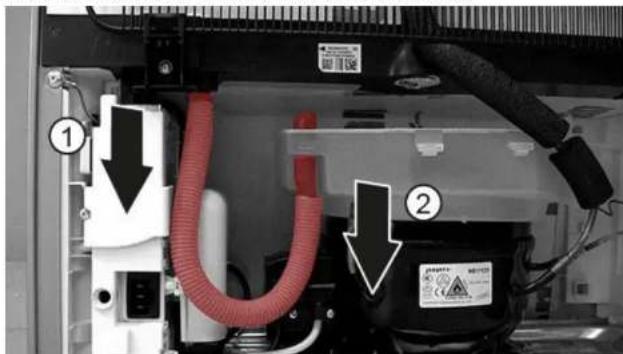

4.18 LED-voedingsmodule verrangen 159
4.18.1 LED-voedingsmodule verwijdenen 159
4.18.2 LED-voedingsmodule monteren 161
Over dit document
1.1 Belangrijke informatie
1.1.1 Doel
Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).
Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.
Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.
1.2 Verklaring van symbolen
1.2.1 Gevarenniveauaus
De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.
Table 1: Gevarenniveaus
| Waarschuwingsniveau Betekenis | |
| GEVAAR | Als de waarschuwing nicht in acht worden genommen, leidt dat tot ernstig of dodelijk letsel. |
| WAARSCHUWING | Als de waarschuwing nicht in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden. |
| VOORZICTIG | Als de waarschuwing nicht in acht worden genommen, kan dat tot Licht letsel leiden. |
| LET OP! | Als de waarschuwing nicht in acht worden genommen, kan dat tot materièle schade leiden. |
1.2.2 Gevarensymbolen
Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:
| Gevarensymbol Betekenis | |
| ! | Algemene waarschuwing |
| Gevaar voor elektrische spanning | |
| Ontploffingsgevaar | |
| Snijgevaar |
Over dit document
| Gevarensymbol Betekenis | |
| Beknellingsgevaar | |
| Gevaar voor hete oppervlakken | |
| Gevaar voor sterke magnetische velden | |
| Gevaar voor nicht-ioniserende straling |
Tabel 2: Gevarensymbolen
1.2.3 Structuur van de waarschuwingen
Waarschuwingen in dit document—heben een gestandaardiseerd uiterlijk en een gestandaardiserde struur.
In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermijden worden vermeld.
1.2.4 Algemene symbolen
De volgende algemene symbolen worden in dit document gebruikt:
| Alg. symbol Betekenis | |
| i | Identificatie van een speciale tip (tekst en/ of afbeeling) |
| 1 | Identificatie van een eenvoudige tip (tekst) |
| Identificatie van een link maar een video-instructie | |
| Identificatie van vereiste gereedschappen | |
| Identificatie van vereiste voorwaarden | |
| if | Identificatie van een voorwaarde (als ..., dan ...) |
| Identificatie van een resultaat | |
| StartlIdentificatie van een toets of knop | |
| [00123456] Identificatie van een materiaalnummer | |
| Status Identificatie van weergegeven tekst / vstenster (in het display van het apparatusat) | |
Tabel 3. Algemene symbolen
Veiligheid
2.1 Algemene veiligheidsinstructies
2.1.1 Alle huishoudelijkke apparaten
Gevaar voor een elektrische schok aan stroomvoerende onderdelen!
- Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.
Gevaar voor letsel aan scherpe randen!
Draag veiligheidshandschoenen.
Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten
Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.
Gevaar voor de veiligheid / werkking van het apparaat!
Gebruik uitsluitend originele reserveonderdelen.
Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.
Gereedschappen en hulpmiddelen
| Benaming Details Afbeeldingen | ||
| Beschermdoek [00342013] | 60 cm x 50 cm | Inbetriebnahme Vorzeitige Überleitung Wertberichtigungen für Holzgebiete |
| Sleufschroeven-draaier | Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820] | Ø |
| Special gereed-schap [00342180] | ||
| Zuignap [00342224] | Ø50 mm | |
| Torxbit TX20 [00340865] | 6,3 mm (1/4") | Ø |
| Sleufschroeven-draaier | Kop 10 mm x 1,6 mm x 200 mm | Ø |
Voorwaarde:
Deur is open.
4.1.1 Deurafdichting verwijdersen
- Haal deurafdichting losuitde sleuf in de rechter-en linkerhoek.
- Trek deurafdichting uit gleuf.
Deurafdichting worden verwijderd.
4.1.2 Deurafdichting monteren
| i | De ditte van de neue deurafdichting kanlicht afwijken van de ditte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn. |
| j | Als uw apparaat verstelbare scharmieren of scharnierbevestigingen heeft,kestunt u de sluiteigenschappen later optimisereren. |
| i | De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie).Dit zichen geen productiefouten. |
Reparatie
- Controleer de sleuf voor de afdichting op schade.
-
f Als de sleuf voor de affdichting is beschadigd:
-
Neem contact op met de klantenservice.
Een lichte vervoorming van de deurafdichting is normala en doet geen.
atbreuk aan de werkking. Geadviseerd worden de deuradichting recht te trekken voordat u deze in het apparaat steekt.
Verwarm de deurafdlichting met een haardroger of met warm water en bredh het handmatig terug in zichvorm.
- Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.
Reparatie
- Druk de hele afdichting stap voor stap in de sleuf.
De deurafdichting worden gemonteerd.
Apparaat is losgekoppeld is van de stroomvoorzieening.
Deur is open.
4.2.1 Deurgreep verwijderen
-
Verwijder twee schroefkappen (1).
-
Draai de wee schroeven los (2).
- Verwijder de deurgrup (3).
Deurgreep wordt verwijderd.
Deurgreep voor de tweede deur kan opdezelfde manier worden verwijderd.
4.2.2 Deurgreep monteren
Monteer in omgekeerde volgorde.
Reparatie
4.3 Bovenste deurscharnier verrangen
Speciale hulpmiddelen:
Torxbit TX20 6,3 mm (1/4") [00340865]
WAARSCHUWIN
Zware, omvangrljke apparaten!
Rug-en spierletsel
- De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
Om het apparaat te verplaatsen zich twee mensen nods. - Gebruik alleen geschichte gereedschappen en apparatusuur.
VOORZICHTIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
WAARSCHUWING
Wegglieden van schuin staande apparaten!
Botbreuken / beknellingsletsel
Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderdelen van het apparaat of bij de klant thus bij
voorbeeld aan de vloer.
Apparaat is losgekoppeld is van de stroomvoorzieening.
Het interieur van het apparaat is verwijderd.
4.3.1 Bovenste deurscharnier verwijderen
- Leg het apparaat op+zijn Achterkant.
Reparatie
2.1.Druk aan beide kanten op de bovenste scharmierafdekking (1).
- Haal de bovenste scharnierafdekking eruit (2).
- Draai de schamierafdekking (3).
- Verwijder de bovenste scharnierafdekking (4).
- Draai de twee schroeven los (5).
- Verwijder het bovenste scharnier (6).
Het bovenste scharnier worden verwijderd.
4.3.2 Bovenste deurscharnier monteren
Monteer in omgeekerde volgorde.
Reparatie
4.4 Bovenste deurscharnier verrangen (deur met display)
Speciale hulpmiddelen:
Torxbit TX20 6,3 mm (1/4") [00340865]
WAARSCHUWING
Zware, omvangrljke apparaten!
Rug-en spierletsel
- De werkzaamheid het nevet verwijderen de van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
Om het apparaat te verplaatsen zich twee mensen nods. - Gebruik allein geschickt gereedschappen en apparatuur.
VOORZICHTIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
WAARSCHUWING
Wegglieden van schuin staande apparaten!
tbreuken / beknellingsletsei
Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie
Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een verilgheidest conform VDE 0701 of de landspecifieke regelgeving ultvoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderde
len! Dood door elektrocutie
Haal apparalen minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.
4.4.1 Bovenste deurscharnier verwijderen
- Leg het apparaat op+zijn achterkant.
Reparatie
2.1.Verwijder de bovenste scharnierafdekking (1).
- Verwijlder de afdekking van de aansluitdoos (2).
- Haal de elektrische aansluiting los (3).
- Draai de aardverbindingsschroef los (4).
- Verwijder de kabelbeschermer (5).
- Draai de schroef (6) los.
Het bovenste scharnier worden verwijderd.
4.4.2 Bovenste deurscharnier monteren
Monteer in omgeekerde volgorde.
Reparatie
4.5 Middelste deurscharnier verrangen
Speciale hulpmiddelen:
Torxbit TX20 6,3 mm (1/4") [00340865]
WAARSCHUWING
Zware, omvangrljke apparaten!
Rug-en spierletsel
- De werkzaamheid het nevet verwijderen de van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
Om het apparaat te verplaatsen zich twee mensen nods. - Gebruik allein geschickt gereedschappen en apparatuur.
A VOORZICTIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
WAARSCHUWING
Wegglieden van schuin staande apparaten!
tbreuken / beknellingsletsei
Beveilig apparaten gegen weggliden.
VOORZICHTIG
Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.
LET OP!
Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.
Het bovenste deurscharnier worden verwijderd.
4.5.1 Middelste deurscharnier verwijderen
-
Verwijder de deur van het koelvak (1).
-
Draai de twee schroeven los (2)
- Verwiender het middelste scharnier (3).
Het middelste scharmier worden verwijderd.
4.5.2 Middelste deurscharnier monteren
Monteer in omgeekerde volgorde.
Reparatie
4.6 Onderste deurscharnier verrangen
Speciale hulpmiddelen:
Torxbit TX20 6,3 mm (1/4") [00340865]
WAARSCHUWIN
Zware, omvangrjke apparaten!
Rug-en spierletsel
- De werkzaamheid het nevet verwijderen de van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
Om het apparaat te verplaatsen zich twee mensen nods. - Gebruik allein geschickt gereedschappen en apparatuur.
A VOORZICTHIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
WAARSCHUWING
Wegglieden van schuin staande apparaten!
Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.
LET OP!
Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.
Het bovenste schamier worden verwijderd.
Het middelste scharnier worden verwijderd.
4.6.1 Onderste deurscharnier verwijderen
- Verwijder de deur van het vriesvak (1).
- Draai de schroef (2) los.
- Draai het onderste scharmier eruit (3).
- Verwijder het onderste scharnier (4).
Het onderste deurscharnier worden verwijderd.
4.6.2 Onderste deurscharnier monteren
Monteer in omgekeerde volgorde.
Reparatie
4.7 Plateau verwangen
Voorwaarde:
Deur is open.
4.7.1 Plateau verwijdersen
Trek het plateau eruit.
Plateau worden verwijderd.
4.7.2 Plateau monteren
Monteer in omgekeerde volgorde.
Reparatie
4.8 Flessenrek verrangen
Voorwaarde:
Deur is open.
4.8.1 Flessenrek verwijderen
Trek het flessenrek eruit.
Flessenrek worden verwijderd.
Monteer in omgekeerde volgorde.
Reparatie
4.9 Deurrek cervangen
Voorwaarde:
Deur is open.
4.9.1 Deurrek verwijderen
Licht het deurrek omhoog.
Deurrek worden verwijderd.
4.9.2 Deurrek monteren
Monteer in omgekeerde volgorde.
Reparatie
4.10 Verstelbaar deurrek verrangen
Voorwaarde:
Deur is open.
4.10.1 Verstelbaard deurrek verwijderen
Beweeg het in hoogte verstelbare deurrek omhoog tot het deurrek likomktuit de houder.
Verstelbaardeurrek wordt verwijderd.
4.10.2 Verstelbaar deurrek monteren
Monteer in omgekeerde volgorde.
Reparatie
4.11 Vrieslade verrangen
Voorwaarde:
Deur is open.
4.11.1 Vrieslade verwijderen
1.Trek de vrieslade er helemaaluit (1).
2. Verwijder de vrieslade (2).
Vrieslade word verwijderd.
4.11.2 Vrieslade installeren
Monteer in omgeekerde volgorde.
Reparatie
4.12 Lade verwangen
Voorwaarde:
Deur is open.
4.12.1 Lade verwijderen
- Haal de onderste koellade eruit (1).
- Haal de bovenste koellade eruit (2).
De lades worden verwijderd.
4.12.2 Lade installeren
Monteer in omgekeerde volgorde.
Reparatie
4.13 Uittrekbare lade cervangen
Voorwaarde:
Deur is open.
4.13.1 Uittrekbare lade verwijderen
1.Trek de uittrebkare lade er helemaaluit (1).
2. Verwijder de uittrekbare lade (2).
Uittrekbare lade wordt verwijderd.
4.13.2 Uittrekbare lade monteren
Monteer in omgekeerde volgorde.
Reparatie
4.14 LED-spot cervangen
Speciale hulpmiddelen:
Special gereedschap [00342180]
Uw apparaat heeft een onderhoudsvrje LED-verlichting
Deze verlichtung mag allein maar door de klantenservice of geautorie-sedernte monteurs worden verrangen!
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie
- Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitovoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Dood door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.
A VOORZICTHIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
Voorwaarde:
4.14.1 LED-verlichting verwijderen
- Gebruik het speciale gereedschap om de LED-verlichting te verrangen (1).
- Haal de stekker van de elektrische aansluitingen van de LED-verlichting eruit.
LED-verlichting worden verwijderd.
4.14.2 LED-verlichting installeren
Monteer in omgekeerde volgorde.
Reparatie
4.15 LED-bovenlicht cervangen
Speciale hulpmiddelen:
Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Uw apparataat hebft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice seernde monteurs worden verrangen!
GEVAAR
- Gevaar voor een elektrische schok aan stroomvoerende onderden!
-
Levensgevaar door elektrische schokken in geval van een ondeskundige
-
Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitovoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
door door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.
VOORZICHTIG
Scherpe randen!
Snijlotsel
Draag veiligheidshandschoenen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Het inetrieur is verwijderd.
4.15.1 LED-verlichting verwijderen
- Verplaats de LED-verlichting waar de linkerkant.
De elektrische aansluiting van de LED-verlichting worden losgehaald.
- Haal de haken van de LED-verlichting los.
Reparatie
- Verwijder de LED-verlichting door het maar voren te bewegen.
LED-verlichting worden verwijderd.
4.15.2 LED-bovenlicht installeren
Monteer in omgekeerde volgorde.
Reparatie
4.16 LED-zijlichtbalk verrangen
Speciale hulpmiddelen:
Zuignap 050 mm [00342224]
Uw apparaat heeft een onderhoudsvrjte LED-verlichting
Deze lichtenogen alleen maar door de klantenservice of geautiserde monteurs worden verrangen!
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie
- Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitvoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Dood door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.
VAOORZICHITIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Koelvakplateaus worden verwijderd.
4.16.1 LED-zijlichtbalk verwijderen
- Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.
Reparatie
- Trek de zuignap met LED-zijlichtbalk in een draaiende beweging maar voren.
- Haal de elektrische aansluiting van de LED-zijlichtbalk los.
LED-zijlichtbalk wordt verwijderd.
4.16.2 LED-zijlichtbalk installeren
- Verbind de elektrische aansluiting van de LED-zijlichtbalk.
- Zet de LED-zijlichtbalk op়plaats vast aan de wand van hetvak (haak klikt vast).
LED-zijlichtbalk worden geinstalleerd.
Reparatie
4.17 LED-verlichting verrangen
Speciale hulpmiddelen:
Special gereedschap [00342180]
Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Uw apparataat heeft een onderhoudsvrje LED-verlichting. Deze verlichting mag alleen maar door de klantenservice seerde monteurs worden verrangen!
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie
Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een veiligheidest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Dood door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.
VOORZICHTIG
Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Koelvakplateaus worden verwijderd.
4.17.1 LED-verlichting verwijderen
- Haal de afdekking van de LED-verlichting los.
- Trek de afdekking van de LED-verlichting maar binnen en duw deze tegelijk maar voren.
Reparatie
- Haal de LED-verlichting los.
- Haal de elektrische aansluiting van de LED-verlichting los.
LED-verlichting worden verwijderd.
4.17.2 LED-verlichting installeren
Monteer in omgeekerde volgorde.
Reparatie
4.18 LED-voedingsmodule vervangen
Speciale hulpmiddelen:
Torxbit TX20 6,3 mm (1/4") [00340865]
Sleufschroevendraajer Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Reservoir Inhoud min. 200 ml
Geldig voor apparaatvarianten met camera (Camera in Fridge/CIF).
Elektronische modulesogen allein maar door de klantenservice of gea- autoriseerde monteurs worden gerepareed!
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie
Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecificke regelegeve uitovoeren.
GEVAAR
Gevaar voor een elektrische schok aan stroomvoerende onderden!
Dood door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.
Voorzichtig
Scherperanden!
Snijletsel
Draag veiligheidshandschoenen.
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorzieening.
Achterkant van apparaten is toegankelijk.
4.18.1 LED-voedingsmodule verwijden
1.
LET OPI
Gevaar voor schade!
Ontdooiwater dat op de elektronika en verbindingen van de compressor wordt germorst, kan de elektronica van het apparaat beschadigden
Let er bij het loshalen van de afvoerslang op dat er geen ontdoowater op die elektronische componenten worden gemorst.
- Haal de afvoerslang los van de waterafvoeraansluiting (1).
- Laat het ontdooiwater in het reservoir lopen
- Haal de afvoerslang los van het waterverdampingsbakje (2).
Reparatie
- Draai de schroef los.
De box de startcondensator van de compressor en de LED-voedingsmoduIe wordt losegaard.
- Haal de twee haken los.
De afdekking van de box van de startcondensator van de compressor en de LED-voedingsmodule worst losehaald.
- Maak de vier haken los.
LED-voedingsmodule wordt losgehaald.
- Haal de elektrische verbindingen (1) en (2) van de LED-voedingsmodule los.
De LED-voedingsmodule worden verwijderd.
Reparatie
4.18.2 LED-voedingsmodule monteren
Monteer in omgeekerde volgorde.
4.1 Replacing door gasket 167
4.1.1 Removing door gasket 167
4.1.2 Installing door gasket 167
4.2 Replacing door handle 170
4.2.1 Removing door handle 170
4.2.2 Installing door handle 170
4.3 Replacing door upper hinge 171
4.3.1 Removing door upper hinge 171
4.3.2 Installing door upper hinge 172
4.4.1 Removing door upper hinge 173
4.4.2 Installing door upper hinge 174
4.5 Replacing door middle hinge 175
4.5.1 Removing door middle hinge 175
4.5.2 Installing door middle hinge 175
4.6 Replacing door lower hinge 176
4.6.1 Removing door lower hinge 176
4.6.2 Installing door lower hinge 176
4.7 Replacing shelf 177
4.7.1 Removing shelf 177
4.7.2 Installing shelf 177
4.9.1 Removing door rack 179
4.9.2 Installing door rack 179
4.10 Replacing adjustable door rack 180
4.10.1 Removing adjustable door rack 180
4.10.2 Installing adjustable door rack 180
4.11 Replacing frozen food container 181
4.11.1 Removing frozen food container 181
4.11.2 Installing frozen food container 181
4.12 Replacing container 182
4.12.1 Removing container. 182
4.12.2 Installing container 182
4.13 Replacing extendable container 183
4.13.1 Removing extendable container 183
4.13.2 Installing extendable container 183
4.1 Replacing door gasket
4.1.1 Removing door gasket
4.1.2 Installing door gasket
4.2.2 Installing door handle
4.3 Replacing door upper hinge
Required tools:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Prerequisite:
4.3.1 Removing door upper hinge
4.3.2 Installing door upper hinge
4.4.1 Removing door upper hinge
4.4.2 Installing door upper hinge
4.6.2 Installing door lower hinge
4.9.1 Removing door rack
4.9.2 Installing door rack
Purtaj manusi de protectie.
Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile
Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderi.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.
Purtati manusi de protectie.
Cerinta:
4.7.1 Odobratie odkladacej plochy
Vythnite odkladaciu plochu.
Odkladacia plocha je odobrata.
