Produkto tipas	Garų valytuvas su lygintuvu
Prekės ženklas	Kärcher
Modelis	SC 4 EasyFix Premium Iron
Matmenys (ilgis x plotis x aukštis)	350 x 280 x 270 mm
Svoris (be priedų)	4,1 kg
Maitinimas	220-240 V, 50-60 Hz, 2000 W
Lygintuvo galia	700 W
Didžiausias darbinis slėgis	0,35 MPa
Įkaitimo trukmė	4 minutės
Nepertraukiamas garo srautas	50 g/min
Maksimalus garo pliūpsnis	110 g/min
Vandens bako talpa	0,8 L
Garo katilo talpa	0,5 L
Apsaugos indeksas	IPX4
Apsaugos klasė	I
Apsaugos tipas	Saugos termostatas, slėgio reguliatorius, apsauginis vožtuvas
Pridedami priedai	Siauroji antgalis, apvalūs šepečiai (mažas ir didelis), rankinis siurbliukas, grindų antgalis, kilimų slankiklis, garų lygintuvas, prailginimo vamzdžiai, mikropluošto šluostės
Pagrindinis naudojimas	Garų valymas be ploviklio, garinis ir sausas lyginimas, tekstilės gaivinimas
Rekomenduojama priežiūra	Kalkių šalinimas pagal vandens kietumą (kas 50-100 pripildymų); skalbinių plovimas ne aukštesnėje kaip 60 °C temperatūroje
Atsarginės dalys	Originalūs priedai prieinami www.kaercher.com
Garantija	Pagal šalies sąlygas, medžiagų ar gamybos defektai

Dažnai užduodami klausimai - SC 4 EasyFix Premium Iron Kärcher

Kokį vandenį naudoti bake?

Naudokite geriamąjį vandenį arba mišinį su ne daugiau kaip 50 % distiliuoto vandens. Nenaudokite gryno distiliuoto vandens, kondensato, lietaus vandens ar ploviklių.

Kaip paleisti prietaisą?

Pripildykite vandens baką iki MAX žymos, įjunkite prietaisą, paspauskite Įjungimo (Ein) jungiklį. Palaukite, kol žalias indikatorius nuolat švies, tada paspauskite garo rankenėlę.

Ką daryti, jei mirksi raudonas indikatorius?

Raudonas indikatorius rodo vandens trūkumą katile. Pripildykite vandens baką iki MAX žymos. Siurblys automatiškai užpildys katilą.

Kaip naudoti garų lygintuvą?

Įjunkite lygintuvo garo jungtį į prietaiso lizdą. Palaukite, kol oranžinis indikatorius užges. Paspauskite garo jungiklį po rankena, kad išleistumėte garą.

Kaip nuvalyti kalkes iš katilo?

Naudokite tik Kärcher kalkių šalinimo priemonę. Išpilkite vandenį, atidarykite priežiūros dangtelį, supilkite tirpalą (1 dozė 0,5 L vandens), palikite veikti 8 valandas, tada gausiai nuplaukite šaltu vandeniu.

Ką daryti, jei garo rankenėlė nesispaudžia?

Galbūt įjungta vaikų apsauga. Pastumkite garo srauto selektorių į priekį, kad atrakintumėte rankenėlę.

Ar galima šiuo prietaisu valyti medines grindis?

Ne, garas gali sugadinti nelakuotas medines grindis ir dažytus paviršius. Naudokite šiek tiek garais sudrėkintą šluostę šiems paviršiams nuvalyti.

Kaip laikyti prietaisą po naudojimo?

Išjunkite ir atjunkite prietaisą, ištuštinkite baką, leiskite atvėsti. Sudėkite priedus ant laikiklių, suvyniokite žarną ir laidą. Laikykite sausoje, nuo šalčio apsaugotoje vietoje.

Kam naudojamas kilimų slankiklis?

Kilimų slankiklis leidžia gaivinti kilimus garais. Pritvirtinkite jį prie grindų antgalio su šluoste. Naudokite sumažintą garo srautą ir nepurkškite toje pačioje vietoje ilgiau nei 5 sekundes.

Ką daryti, jei lygintuvas spjaudo vandenį?

Tai rodo kalkių perteklių. Išskalaukite arba nuvalykite kalkes iš garų valytuvo katilo. Po pertraukų nukreipkite lygintuvą į šluostę, kol gausite tolygų garą.

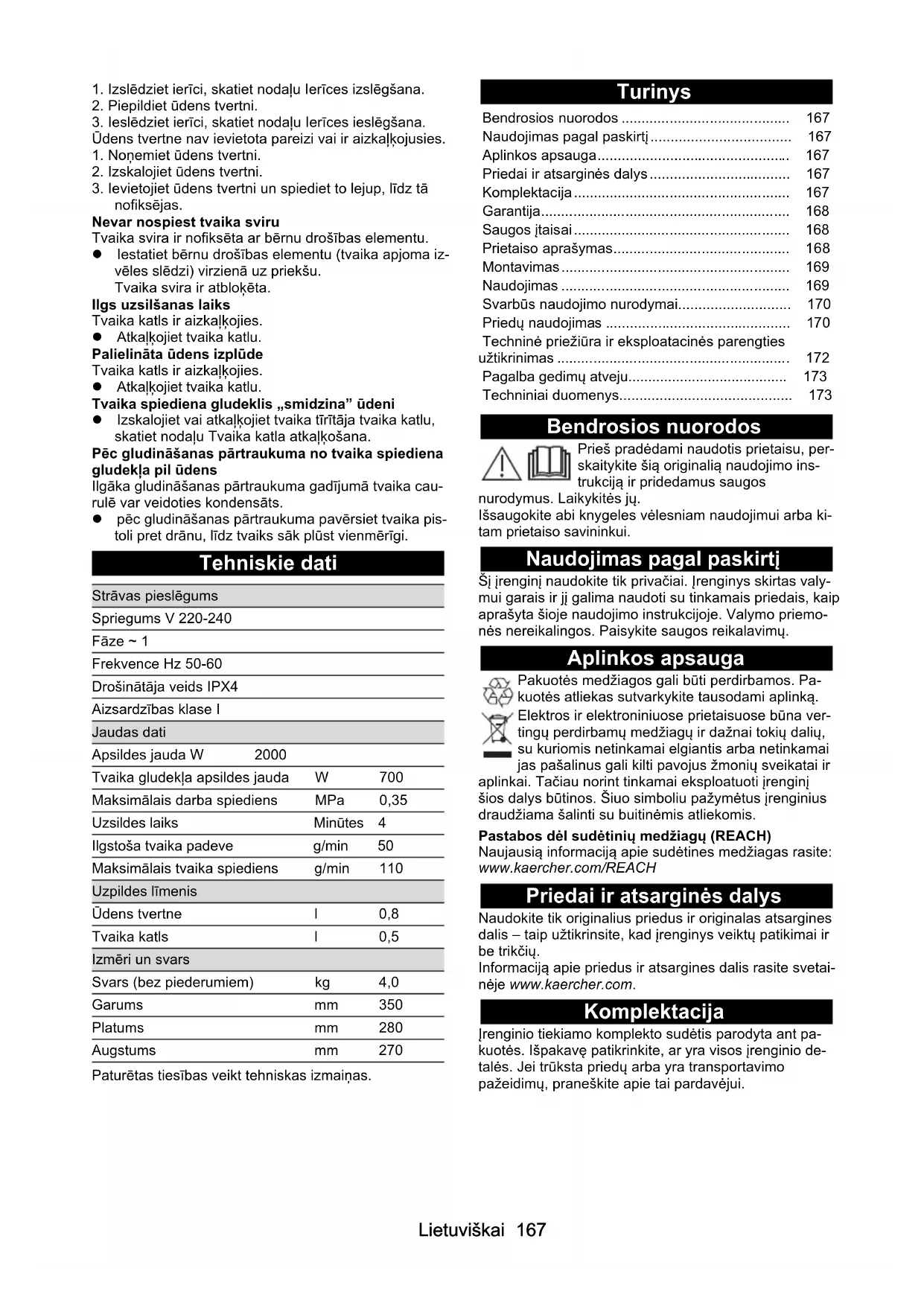

NAUDOJIMO INSTRUKCIJA SC 4 EasyFix Premium Iron Kärcher

1. Iztukšojiet ūdeni no tvaika katla.

IEVĚRĪBAI

Tvaika katls ir aizkałkojies.

- Atkalkojiet tvaika katlu.

Tvaika katls ir aizkałkojies.

- Atkalkojiet tvaika katlu.

Bendrosios nuorodos 167
Naudojimas pagal paskirtį 167
Aplinkos apsauga.... 167
Priedai ir atsarginės dalys 167
Komplektacija 167
Garantija.... 168
Saugos įtaisai.... 168
Prietaiso aprašymas.... 168
Montavimas 169
Naudojimas 169
Svarbūs naudojimo nurodymai.... 170
Priedų naudojimas 170
Techninė priežiūra ir eksploatacinės parengties užtikrinimas 172
Pagalba gedimų atveju.... 173
Techniniai duomenys.... 173

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Naudojimas pagal paskirti

Šj jrenginj naudokite tik privačiai. Jrenginys skirtas valymui garais ir jj galima naudoti su tinkamais priedais, kaip aprašyta šioje naudojimo instrukcijoje. Valymo priemonės nereikalingos. Paisykite saugos reikalavimų.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymėtus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos me-džiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli- entų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius jtaisus modifikuoti ar apeiti draudžiama.

Simboliai ant jrenginio

(Priklausomai nuo jrenginio tipo)

Pavojus nusideginti, jrenginio paviršius naudojimo metu jkaista

Pavojus nusiplikyti garais

Perskaitykite naudojimo instrukciją

Slègio reguliatorius

Slėgio regulatorius slėgį garų katile naudojimo metu palaiko kuo pastovesnį. Garo katile pasiekus maksimalų darbinį slėgį šildymas atjungiamas, o slėgiui nukritus dėl sumažėjusių garų kiekio, jis vėl jjungiamas.

Apsauginis termostatas

Apsauginis termostatas apsaugo jrenginj nuo perkaitimo. Jeigu slėgio regulatorius ir katilo termostatas sugenda ir jrenginys perkaista, apsauginis termostatas jrenginj išjungia. Norėdami atstatyti apsauginj termostatą, kreipkitės į atsakingą KÄRCHER klientų aptarnavi-mo tarnybą.

Katilo termostatas

Klaidos atveju katilo termostatas atjungia šildymą, pvz., jeigu garų katile nėra vandens ir temperatūra garų katile pakyla.

Kai tik papildysite vandens, jrenginj vél galima bus nau-doti.

Techninės priežiūros sklendė

Techninės priežiūros sklendė uždaro garų katilą ir apsaugo nuo susidarančio slėgio. Techninės priežiūros sklendė kartu yra ir viršslėgio vožtuvas. Jeigu slėgio reguliatorius sugedęs ir garų katile susidaro garų slėgis, atsidaro viršslėgio vožtuvas ir garai per techninės priežiūros sklendę išeina j išorę.

Prieš pakartotinai naudodami jrenginj, kreipkitės j KÄRCHER klientų aptarnavimo tarnybą.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali galima komplektacija. Atsižvelgiant i modelj, kiekvienoje komplektacijoje yra skirtumu (žr. pakuotę).

Paveikslai pateikti grafikų puslapyje

Paveikslas A

1 Prietaiso lizdas su dangteliu

② Vandens talpykla

③ Vandens talpyklos pripildymo anga

④ Jungiklis – Ij.

⑤ Jungiklis – Išj.

⑥ Signaliné lemputė (žalia) – šildymas

⑦ Signalinė lemputė (raudona) – trūksta vandens

⑧ Nešimo rankena

⑨ Priedų laikiklis

⑩Priedų laikiklis

⑪ Techninės priežiūros sklendė

⑫Maitinimo tinklo laido déklas

⑬Grindų antgalio laikymo atrama

⑭Maitinimo tinklo laidas su tinklo kištuku

⑮Važiavimo ratai (2 vienetai)

⑯Kreipiamasis ratukas

⑰ Garo pistoletas

⑱ Garo svirtis

⑲Blokavimo panaikinimo mygtukas

⑳Pasirinkimo jungiklis garo kiekiui (su apsauga nuo vaikų)

21 Garų žarna

22 Garų kištukas

23 Tiesiosios srovės purkštukas

24 Apvalus šepetys (mažas)

25**Purkštukas „Power“

26**Apvalus šepetys (didelis)

27 Rankinis purkštukas

28Rankinio purkštuko mikropluošto apvalkalas

29 Ilginimo vamzdžiai (2 vienetai)

30 Blokavimo panaikinimo mygtukas

31 Grindų purkštukas

32Jungtis

33 Mikropluošto grindu šluostė (1 vienetas)

34**Mikropluošto grindu šluostė (2 vienetai)

35**Adapteris kilimams

36 Kalkių šalinimo priemonė

37 Garinis slėginis lygintuvas

38 Signaliné lemputé (oranžiné) – šildymas

39 Garų jungiklis (apačioje)

40 Garų kištukas

** pasirenkami priedai

Montavimas

Priedų montavimas

1. Užmaukite ant ratų sukamuosius ratukus ir užfik-suokite.

Paveikslas B

1. Atidarykite jrenginio lizdo dangtelj.

Paveikslas E

1. Garų kištuką įkiškite į įrenginio lizdą, kol garų kištukas garsiai užsifiksuos.

Paveikslas E

1. Atvirą priedo galą użmaukite ant garo pistoleto ir stumkite jį tol, kol użsifiksuos garo pistoleto atbloka-vimo mygtukas.

Paveikslas J

1. Užstumkite atvirą priedo galą ant garo purkštuko arba garo pistoleto.

Paveikslas K

1. Prailginimo vamzdj sujunkite su garo pistoletu.

a 1-ajj prailginimo vamzdj užmaukite ant garo pistoleto ir stumkite jj tol, kol užsifiksuos garo pistoleto atblokavimo mygtukas.

Sujungimo vamzdis sujungtas.

b 2-ajj prailginimo vamzdj užstumkite ant 1-ojo prailginimo vamzdžio.

Sujungimo vamzdžiai sujungti.

Paveikslas L

1. Užstumkite priedą ir (arba) grindų antgalį ant laisvo prailginimo vamzdžio galo.

Paveikslas M

Sujungimo vamzdis sujungtas.

Priedų išmontavimas

1. Pasirinkimo jungiklj garo kiekiui nustatykite atgal. Garo svirtis užblokuota.

2. Irenginio lizdo dangtelj paspauskite i apačia ir ištraukite iš jrenginio lizdo garo kištuką.

3. Paspauskite atblokavimo mygtuką ir atskirkite dalis. Paveikslas R

Naudojimas

Vandens pripylimas

Vandens talpyklą bet kada galima nuimti papildyti arba papildyti ją tiesiai ant jrenginio.

DÈMESIO

Irenginio pažeidimai

Naudojant netinkamą vandenį gali užsikimšti purkštukai arba gali būti sugadintas vandens lygio rodmuo.

Nepilkite švaraus destiliuoto vandens. Naudokite daugiausia 50 % destiliuoto vandens, sumaišyto su vandentiekio vandeniu.

Nepilkite kondensato vandens iš skalbinių džiovyklės. Nepilkite surinkto lietaus vandens.

Nepilkite jokių valymo priemonių ar kitų priedų (pvz., aromatinių medžiagų).

1. Patraukite vandens talpyklą vertikaliai j viršų. Paveikslas C

2. Vandens talpyklą vertikalioje padėtyje pripildykite vandentiekio vandens arba daugiausia 50 % destiliuoto vandens ir vandentiekio vandens mišiniu iki žymės MAX.

3. Ídėkite vandens talpyklą ir paspauskite žemyn, kol užsifiksuos.

Vandens talpykla pildykite nenuemę nuo jrenginio

1. Pro vandens talpyklos pripildymo angą pripilkite vandentiekio vandens arba daugiausia 50 % destiliuoto vandens ir vandentiekio vandens mišinio iš indo iki žymės MAX.

Paveikslas D

Irenginio jjungimas

Pastaba

Jeigu garų katile nėra vandens arba jo yra per mažai, įsijungia vandens siurblys ir tiekia vandenį iš vandens talpyklos į garų katilą. Pripildymo procesas gali trukti kelias minutes.

Pastaba

Irenginys kas 60 sekundžių trumpam uždaro vožtuvą, tada girdėti tylus spragtelėjimas. Uždarymas neleidžia užstrigti vožtuvui. Garų srautui tai įtakos nedaro.

1. Pastatykite jrenginj ant tvirto pagrindo.

2. Ikiškite tinklo kištuką i lizda.

Paveikslas F

1. Nuspauskite jjungimo mygtuką. Žalia šildymo kontrolinė lemputė mirksi.

Paveikslas G

1. Palaukite, kol žalia šildymo kontrolinė lemputė ims šviesti nenutrūkstamai.

Paveikslas H

1. Paspauskite garų svirtį.

Paveikslas I

Išsiskiria garai.

Garų kiekio reguliavimas

Išsiskiriančių garų kiekis reguliuojamas pasirinkimo mygtuku garų kiekiui nustatyti. Pasirinkimo jungiklis turi 3 padėtis:

	Maksimalus garų kiekis
	Sumažintas garų kiekis
	Be garų. Apsauga nuo vaikųPastabaŠioje padėtyje garų svirties įjungti neį-manoma.

1. Pasirinkimo jungikliu garo kiekiui nustatykite norimą garų kiekį.

2. paspauskite garų svirtį.

3. Prieš pradėdami valyti nukreipkite garų pistoletą i šluostę, kol garai pradės išsiskirti tolygiai.

Vandens papildymas

Jeigu trūksta vandens, šviečia raudona vandens trūku-mo lemputė ir pasigirsta garsinis signalas.

Pastaba

Vandens siurblys intervalais pripildo garų katilą. Jeigu pripildoma sėkmingai, raudona vandens trūkumo kontrolinė lemputė užgęsta.

Pastaba

Jeigu garų katile nėra vandens arba jo yra per mažai, įsijungia vandens siurblys ir tiekia vandenį iš vandens talpyklos į garų katilą. Pripildymo procesas gali trukti kelias minutes.

DÈMESIO

Irenginio pažeidimai

Naudojant netinkamą vandenį gali užsikimšti purkštukai arba gali būti sugadintas vandens lygio rodmuo.

Nepilkite švaraus destiliuoto vandens. Naudokite daugiausia 50 % destiliuoto vandens, sumaišyto su vandentiekio vandeniu.

Nepilkite kondensato vandens iš skalbinių džiovyklės. Nepilkite surinkto lietaus vandens.

Nepilkite jokių valymo priemonių ar kitų priedų (pvz., aromatinių medžiagų).

1. Vandens talpyklą pripildykite vandentiekio vandens arba daugiausia 50 % destiliuoto vandens ir vandentiekio vandens mišiniu iki žymės MAX. Irenginys paruoštas naudojimui.

Irenginio išjungimas

1. Nuspauskite išjungimo mygtuką.

Paveikslas P

lrenginys išjungtas.

1. Spauskite garu svirti tol, kol nebebus garu.

Paveikslas Q

Garų katile slėgio nėra.

1. Apsauga nuo vaikų (pasirinkimo jungiklj garo kiekiui nustatykite atgal).

Garo svirtis užblokuota.

1. jrenginio lizdo dangtelj paspauskite i apačia ir ištraukite iš jrenginio lizdo garo kištuką.

2. Ištraukite tinklo kištuką iš lizdo.

3. Ištuštinkite vandens talpyklą.

Garų katilo skalavimas

Irenginio garų katilą išskalaukite mažiausiai kas 10 talpyklos pripildymų.

1. Irenginio išjungimas, žr. skyrių Irenginio išjungimas.

2. Palaukite, kol jrenginys atauš.

3. Ištuštinkite vandens talpyklą.

4. Išimkite priedus iš priedų laikiklio.

5. Atidarykite techninės priežiūros angą. Šiuo tikslu užmaukite ant techninės priežiūros angos prailginimo vamzdžio atvirą galą.

Paveikslas U

1. Išskalaukite garų katilą vandeniu ir energingai pasū-puokite. Taip atsilaisvins kalkių nuosėdos, kurios susidarė ant garų katilo dugno.

2. Išpilkite visą vandenį iš garų katilo.

Paveikslas V

Irenginio saugojimas

1. Ikiškite prailginimo vamzdžius i didelj laikiklj priedams.

2. Rankinį purkštuką ir tiesios srovės purkštuką po vieną užmaukite ant prailginimo vamzdžių.

3. Pritvirtinkite didelj apvalų šepetį ant tiesios srovės purkštuko.

4. Maža apvalu šepetj ir purkštukus jkiškite j vidutinj laikiklj priedams.

5. Grindų antgalį įkabinkite į laikymo atramą.

Paveikslas S

1. Garų žarną apvyniokite apie prailginimo vamzdžius ir jkiškite garų pistoletą į grindų antgalį.

Paveikslas T

1. Užvyniokite tinklo kabelj ant prailginimo vamzdžių.

2. Tinklo kabelj jkiškite i priedu dėklą.

3. Irenginj laikykite sausoje ir nuo šalčio apsaugotoje vietoje.

Svarbūs naudojimo nurodymai

Grindų paviršių valymas

Prieš naudojant įrenginį rekomenduojame grindis iš- šluoti arba išsiurbti. Taip nuo grindų jau prieš valant jas drėgnu būdu bus pašalintas purvas ir laisvos dalelės.

Tekstilinių gaminių atnaujinimas

Prieš naudodami jrenginj visada patikrinkite tekstilinio gaminio atsparumą i akis nekrentančioje jo vietoje. Apdorokite tekstilę garais, palikite išdžiūti, paskui patikrinkite ar nepakito spalva bei forma.

Paviršių su danga arba dažytų paviršių valymas

DÈMESIO

Pažeisti paviršiai

Nuo garų gali atšokti vaškas, baldų poliravimo priemonė, plastikinės dangos arba dažai bei kraštų apvadai.

Niekada nekreipkite garų j kraštu apvadus, nes jie gali atšokti.

Nenaudokite jrenginio naužsandarintoms medinėms arba parketo grindims.

Nenaudokite jrenginio dažytiems arba plastiku padegtiems paviršiams, tokiems kaip virtuvės ir kiti baldai, durys arba parketas.

1. Šiems paviršiams valyti trumpam garais apdorokite šluostę ir ja nuvalykite.

Stiklo valymas

DÈMESIO

Įskilęs stiklas ir pažeistas paviršius

Garai gali pažeisti užsandarintas langu rèmo dalis, o esant žemoms lauko temperatūroms sukelti įtampą ant stiklo paviršiaus, nuo to jis gali įskilti.

Garų srautą draudžiama nukreipti j užsandarintą langu rémo dalį

jeigu lauko temperatūra žema, pirma sušildykite stiklą lengvai apdorodami visą jo paviršių garais.

- Langų paviršių valykite rankiniu purkštuku ir apvalkalu. Vandeniiui nuo stiklo nuvalyti naudokite langų valymui skirtą brauktuvą arba sausai nušluostykite.

Priedų naudojimas

Garo pistoletas

Garo pistoletas be priedų gali būti naudojamas tokiems darbams:

- Nedidelėms raukšlėms nuo kabančių drabužių lyginti: Apdorokite drabužį garais iš 10–20 cm atstumo.

- Dulkėms valyti drėgnuoju būdu: Baldams valyti trumpam garais apdorokite šluostę ir ja nuvalykite.

Tiesios srovės purkštukas

Tiesios srovės purkštukas tinkamas valyti sunkiai pasiekiamoms vietoms, siūlėms, armatūrai, nuotakams, praustuvams, klozetams, žaliuzėms arba radiatoriams. Kuo arčiau tiesios srovės purkštukas laikomas prie užterštos vietos, tuo didesnis valomasis poveikis, nes temperatūra ir garų kiekis prie purkštuko angos yra didžiausi. Stambias kalkių nuosėdas prieš valant garais galima apdoroti tam tinkama valymo priemone. Palikite valymo priemonę veikti apie 5 minutes, paskui apdorokite garais.

1. Užmaukite tiesios srovės purkštuką ant garo pistoleto.

Paveikslas J

Apvalus šepetys (mažas)

Mažas apvalus šepetys tinkamas sunkiai nuvalomiems nešvarumams valyti. Valant šepečiu sunkiai nuvalomi nešvarumai pašalinami paprasčiau.

DÈMESIO

Pažeisti paviršiai

Šepetys gali subraižyti lengvai pažeidžiamus paviršius. Netinkamas valyti lengvai pažeidžiamiems paviršiams.

1. Sumontuokite mažą apvalų šepetį ant tiesios srovės purkštuko.

Paveikslas K

Apvalus šepetys (didelis)

Didelis apvalus šepetys tinkamas valyti dideliems užap-valintiems paviršiams, pvz., praustuvams, dušo kabinoms vonioms, virtuvinėms plautuvėms.

DÈMESIO

Pažeisti paviršiai

Šepetys gali subraižyti lengvai pažeidžiamus paviršius. Netinkamas valyti lengvai pažeidžiamiems paviršiams.

1. Sumontuokite didelj apvalų šepetį ant tiesios srovės purkštuko.

Paveikslas K

Purkštukas „Power“

Purkštukas „Power“ tinkamas sunkiai nuvalomiems nešvarumams, kampams ir siūlėms valyti.

1. Sumontuokite apvalų šepetį ant purkštuko „Power“.

Paveikslas K

Rankinis purkštukas

Rankinis purkštukas tinkamas valyti mažiems plaunamiems paviršiams, dušo kabinoms ir veidrodžiams.

1. Užmaukite rankinį purkštuką pagal tiesios srovės purkštuką ant garo pistoleto.

Paveikslas J

1. Užvilkite ant rankinio purkštuko užvalkalą.

Grindų purkštukas

Grindų antgalis tinkamas valyti plaunamoms sienų ir grindų dangoms, pvz., akmens masės grindims, plytelėms ir PVC dangai.

DÈMESIO

Pažeidimai dél garų poveikio

Karštis ir pernelyg didelė drėgmė gali pažeisti.

Naudodami mažiausią garų kiekį prieš eksploatavimą į akis nekrentančioje vietoje išbandykite atsparumą šilumos ir garų poveikiui.

Pastaba

Valymo priemonės likučiai arba priežiūros emulsijos ant valomo paviršiaus valant garais gali sudaryti nelygumu, tačiau naudojant daug kartų jie dingsta.

Prieš naudojant jrenginį rekomenduojame grindis iš- šluoti arba išsiurbti. Taip nuo grindų jau prieš valant jas drėgnu būdu bus pašalintas purvas ir laisvos dalelės.

Ant smarkiai užterštu paviršiu dirbkite lětai, kad garu poveikis būtu ilgesnis.

1. Prailginimo vamzdj sujunkite su garo pistoletu.

Paveikslas L

1. Užmaukite grindų purkštuką ant ilginimo vamzdžio.

Paveikslas M

1. Gindų šluostę pritvirtinkite prie antgalio grindims.

a Grindų šluostę padėkite ant grindų lipniomis juostomis i viršų.

b Gindų antgalį nesmarkiai spausdami padėkite ant grindų šluostės.

Paveikslas N

Grindų šluostė lipniais fiksatoriais pati prisitvirtins prie grindų antgalio.

Grindų šluostės nuėmimas

1. Uždėkite pėdą ant grindų šluostės plokštelės ir pa- kelkite grindų antgalį į viršų.

Paveikslas N

Pastaba

Pradžioje grindų šluostės lipnios juostos yra dar labai stiprios ir jas gali būti sunku nuimti nuo grindų antgalio. Panaudojus keletą kartų ir išskalbus nuimti nuo grindų antgalio juos paprasta ir pasiekiamas optimalus sukibimas.

Grindų antgalio laikymas

1. Nutraukę darbą grindų antgalį įkabinkite į laikymo atramą.

Paveikslas S

Adapteris kilimams

Naudojant kilimų adapterį kilimą galima atnaujinti.

DÈMESIO

Kilimų adapterio ir kilimo pažeidimas

Suterštas kilimų adapteris, karštis ir pernelyg didelė drėgmė gali pažeisti kilimą.

Naudodami mažiausią garų kiekį prieš eksploatavimą į akis nekrentančioje vietoje išbandykite kilimo atsparu-mą šilumos ir garų poveikiui.

Vykdykite kilimo gamintojo pateiktų valymo nurodymų. Patikrinkite, ar prieš kilimo adapterio naudojimą iš kilimo buvo pašalintos dulkės ir išvalytos dėmės.

Prieš naudojimą ar po darbo pertraukų i nuotaką (be grindų šluostės / su priedu) pašalinkite po garavimo įrenginyje susikaupusį vandenį (kondensatą).

Kilimo adapteri naudokite tik su grindu šluoste, uždėta ant antgalio grindims.

Valydami garais, jeigu naudojate kilimo adapterį, pasirinkite mažą garų pakopą.

Garų ilgam nenukreipkite į vieną vietą (ne ilgiau kaip 5 sek.), kad būtų išvengta pernelyg didelio sudrékinimo ir temperatūros sukelto žalingo poveikio.

Kilimo adapterio nenaudokite su kilimais, kurių sudėtyje yra didelis kiekis pūkų.

Kilimo adapterj pritvirtinkite prie antgalio grindims.

1. Grindų šluostę pritvirtinkite prie antgalio grindims, žr. skyrių Grindų purkštukas.

Paveikslas N

1. Antgalj grindims atsargiai spausdami jstatykite i kilimo antgalj ir užfiksuokite.

Paveikslas O

1. Pradėkite valyti kilimą.

Kilimo adapterj nuimkite nuo antgalio grindims.

ATSARGIAI

Kojų nusideginimas

Kaitinant garais kilimo adapteris gali jšilti.

Kilimo adapterio neleidžiama naudoti ar jj nuimti basomis kojomis ar atvira avalyne.

Kilimo adapterj naudokite ir nuimkite tik avédami tinkamą avalynę.

1. Kilimo adapterio plokštelę nuspauskite avalynės galu.

2. Antgalj grindims pakelkite j viršų.

Paveikslas O

Garinis slėginis lygintuvas

Pastaba

Rekomenduojame naudoti KÄRCHER lyginimo lentą su „Aktiv“ garų nusiurbimo funkcija. Ši lyginimo lenta optimaliai suderinama su jūsų įsigytu įrenginiu. Ji palengvina ir pagreitina lyginimo procesą. Jūsų naudojama lyginimo lenta bet kokuu atveju turi būti su garams laidžiu, grotelių formos lyginimo pagrindu.

Pastaba

Reikétų pabréžti, kad jeigu naudojama lyginimo lenta be garų ištraukimo ir jeigu kaupiasi kondensatas, lyginimo lentos dangą galima sudrékinti.

Sléginio garinio lygintuvo naudojimas

DÈMESIO

Kondensatas / drègme gali padaryti žalos

Lyginant kondensatas gali lašėti ant grindų ir pažeisti neatsparią grindų dangą.

Jeigu jmanoma, lyginkite virš tokios grindu dangos, kuri atspari kondensato poveikiui (pvz., virš plyteliu / akmeninės grindu dangos).

Jeigu lyginama virš neatsparios grindų dangos, pasirū-pinkite, kad plotas, į kurį gali lašėti kondensatas, būtų tinkamai apsaugotas (pvz., vandeniui nelaidžiu grindų kilimėliu).

Pastaba

Lyginimo padas turi būti karštas, kad pade nesusidarytų garų kondensatas ir jis nenuvarvėtų ant drabužių.

1. Patikrinkite, ar vandens talpykloje yra vandentiekio vandens arba ne daugiau kaip 50 proc. destiliuoto vandens ir vandentiekio vandens mišinio.

2. Lygintuvo garų kištuką kiškite į įrenginio lizdą, kol iš-girsite, kad kištukas buvo užfiksuotas.

3. Pradėkite eksploatuoti garinį valytuvą, žr. skyrių Prietaiso jjungimas.

4. Palaukite, kol garinis valytuvas bus paruoštas naudoti.

5. Lygintuvas yra paruošiamas naudoti tada, kai tik už-ges lemputė (oranžinės spalvos).

6. Naudojant signalinė lemputė įsižiebia, kai lygintuvas vėl įkaista. Kol lygintuvas vėl įkais, jį galima toliau naudoti.

Lyginimas naudojant garus

DÈMESIO

Drabužių pažeidimai

Nesilaikant lyginimo nurodymų drabužius galima pažeisti.

Laikykitės drabužio lyginimo nurodymų.

Pastaba

Pasirinkus optimalia temperatūros vertę visus lyginti tinkamus tekstilės gaminius galima lyginti be papildomo temperatūros nustatymo.

Neatsparujj audinį ir marginimą lyginkite garais iš iš-virkščiosios pusės, kad lygintuvas audinio ir marginimo neliestų.

Pastaba

Lygintuve yra sumontuotas automatinis išjungiklis, kuris išjungia prietaisą, jeigu jis néra judinamas ilgiau kaip 5 minutes. Naudojant šj automatinį išjungiklj padidinamas saugumas ir taupoma energija nes lygintuvas néra nuolat šildomas. Lygintuvas vėl įsijungs, kai tik jis bus pajudintas ir jis vėl bus pradedamas šildyti.

Pastaba

Norėdami garais apdoroti užuolaidas, drabužius ir pan. lygintuvą laikykite vertikaliai.

1. Kai tik signalinė oranžinės spalvos lemputė – lygin-tuvo šildymas – nustos švietusi, tada galima pradėti lyginti.

2. Nuspauskite garų jungiklj apatinėje rankenos dalyje. Garai purškiami tol, kol jungiklis laikomas nuspaustas.

3. Prieš pradėdami lyginti ir po lyginimo pertraukos nukreipkite garų srautą i šluostę, kol garų srautas pasiskirstys tolygiai.

Sausasis lyginimas

DÈMESIO

Irenginio pažeidimai

Jeigu garų katile trūksta vandens, įrenginys gali būti pažeistas

Isitikinkite, kad garų katile yra vandens.

DÈMESIO

Drabužių pažeidimai

Nesilaikant lyginimo nurodymų drabužius galima pažeisti.

Laikykitės drabužio lyginimo nurodymų.

Pastaba

Pasirinkus optimalia temperatūros vertę visus lyginti tinkamus tekstilės gaminius galima lyginti be papildomo temperatūros nustatymo.

Neatsparuji audinj ir marginimą lyginkite garais iš iš-virkščiosios pusės, kad lygintuvas audinio ir marginimo neliestų.

- Palaukite, kol nustos švietusi oranžinės spalvos signalinė lemputė – lygintuvo šildymas.

Dabar lygintuvu galima lyginti.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

Kalkių šalinimas iš garų katilo

Pastaba

Kadangi jrenginyje susidaro kalkės, rekomenduojame po lentelėje nurodyto vandens talpyklos papildymų skaičiaus (TP = talpyklos papildymas) pašalinti iš jos kalkes.

Kietumo diapazonas		°dH mmol/l TP
I minkš	tas 0-7 0-1.3 100
II vidut	nio kietumo	7-14 1,3-2.5 90
II kietas	s 14-21 2,5-3.8 75
V	abai kietas	>21 >3,8	50

Pastaba

Vandens tiekimo įstaiga arba komunalinė įmonė suteiks informaciją apie jūsų vandentiekio vandens kietumą.

DÈMESIO

Pažeisti paviršiai

Kalkių šalinimo tirpalas gali pažeisti jautrius paviršius. Irenginį pripildykite ir ištuštinkite atsargiai.

1. Prietaiso išjungimas, žr. skyrių Įrenginio išjungimas.

2. Palaukite, kol prietaisas atauš.

3. Ištuštinkite vandens talpyklą.

4. išimkite priedus iš priedų laikiklio.

5. Atidarykite techninės priežiūros angą. Šiuo tikslu užmaukite ant techninės priežiūros angos prailginimo vamzdžio atvirą galą.

Paveikslas U

1. Išpilkite visą vandenį iš garų katilo.

DÈMESIO

Irengínio pažeidímai dél kalkių šalinímo priemonės

Netinkama kalkių šalinimo priemonė ir netinkamas jos dozavimas gali pažeisti įrenginį.

Naudokite tik KÄRCHER kalkių šalinimo priemonę. Naudokite 1 kalkių priemonės dozavimo vienetą 0,5 l vandens.

1. Kalkių šalinimo priemonės tirpalą naudokite pagal ant kalkių šalinimo priemonės nurodytus duomenis.

2. Pripilkite kalkių šalinimo priemonės tirpalo į garų katilą. Neuždarykite garų katilo.

3. Palikite kalkių šalinimo priemonės tirpalą veikti apie 8 valandas.

4. Išpilkite visą kalkių šalinimo priemonės tirpalą iš ga- rų katilo.
5. Jeigu reikia, pakartokite kalkių šalinimo procesą.
6. Išskalaukite garų katilą šaltu vandeniu 2–3 kartus, kad pašalintumėte visus kalkių šalinimo priemonės tirpalo likučius.
7. Išpilkite visą vandenį iš garų katilo.
8. Išdžiovinkite maitinimo tinklo laido laikiklj.
9. Ant techninės priežiūros angos užsukite prailginimo vamzdį.

Priedų priežiūra

(priedai – pagal komplektaciją)

Pastaba

Mikropluošto šluostės netinkamos džiovinti džiovyklėje.

Pastaba

Nurodymus, kaip plauti šluostes, skaitykite ant jų etikečių. Nenaudokite minkštiklių, kad šluostės gerai sugertų nešvarumus.

1. Grindų šluostes ir apvalkalus skalbyklėje skalbkite ne aukštesnėje kaip 60 °C temperatūroje.

Pagalba gedimų atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

⚠JSPĖJIMAS

Elektros smūgio ir nudegimų pavojus

Kol jrenginys prijungtas prie tinklo, arba dar neataušes, šalinti gedimus pavojinga.

Ištraukite tinklo kištuką.

Palaukite, kol jrenginys atvès.

Vandens trūkumo kontrolinė lemputė mirksi raudonai ir pasigirsta garsinis signalas

Talpykloje nėra vandens.

- Pripildykite vandens talpyklą iki ženklinimo MAX.

Šviečia vandens trūkumo raudona kontrolinė lemputė

Garų katile nėra vandens. Suveikė siurblio apsauga nuo perkaitimo.

1. Irenginio išjungimas, žr. skyrių Irenginio išjungimas.

2. Pripildykite vandens talpykla.

3. lrenginio jjungimas, žr. skyrių lrenginio jjungimas.

Vandens talpykla jdėta neteisingai arba yra užkalkėjusi.

1. Nuimkite vandens talpyklą.

2. Išplaukite vandens talpyklą.

3. Idėkite vandens talpyklą ir paspauskite žemyn, kol užsifiksuos.

Nepavyksta paspausti garų svirties

Garų svirtis apsaugota apsauga nuo vaikų.

- Apsauga nuo vaikų (pasirinkimo jungiklj garo kiekiui nustatykite priekyje). Garų svirtis atblokuota.

llga jšilimo trukmė

Garų katilas užkalkėjo.

● Pašalinkite kalkes iš garų katilo.

Didelis vandens išpurškimas

Garų katilas užkalkėjo.

● Pašalinkite kalkes iš garų katilo.

Garinis slėginis lygintuvas „spjaudosi“ vandeniu

- Išplaukite garinio valytuvo garų katilą arba pašalinkite iš jo kalkes, žr. skyrių Kalkių šalinimas iš garų katilo.

Po lyginimo pertraukų ir garinio slėginio lygintuvo varva vandens lašeliai

Ilgesnių lyginimo pertraukų metu garų linijose gali susidaryti garų kondensatas.

- Po lyginimo pertraukos nukreipkite garų srautą i šluostę, kol garų srautas pasidarys tolygus.

Techniniai duomenys

Elektros jungtis

Itampa V 220-240

Fazè \~ 1

Dažnis Hz 50-60

Saugiklio rūšis IPX4

Apsaugos klasė I

Galios duomenys

Šildymo galia W 2000

Lygintuvo šildymo galia W 700

Didžiausias darbinis slėgis MPa 0,35

Jšilimo trukmė minutės 4

Ilgalaikis garų srautas g/min 50

Didžiausias garų slėgis g/min 110

Užpildymo kiekis

Vandens talpykla 1 0,8

Garų katilas 1 0,5

Matmenys ir svoriai

Svoris (be priedu) kg 4,0

llgis mm 350

Plotis mm 280

Aukštis mm 270

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

3Mict
