NAUDOJIMO INSTRUKCIJA NT 611 Eco Kärcher

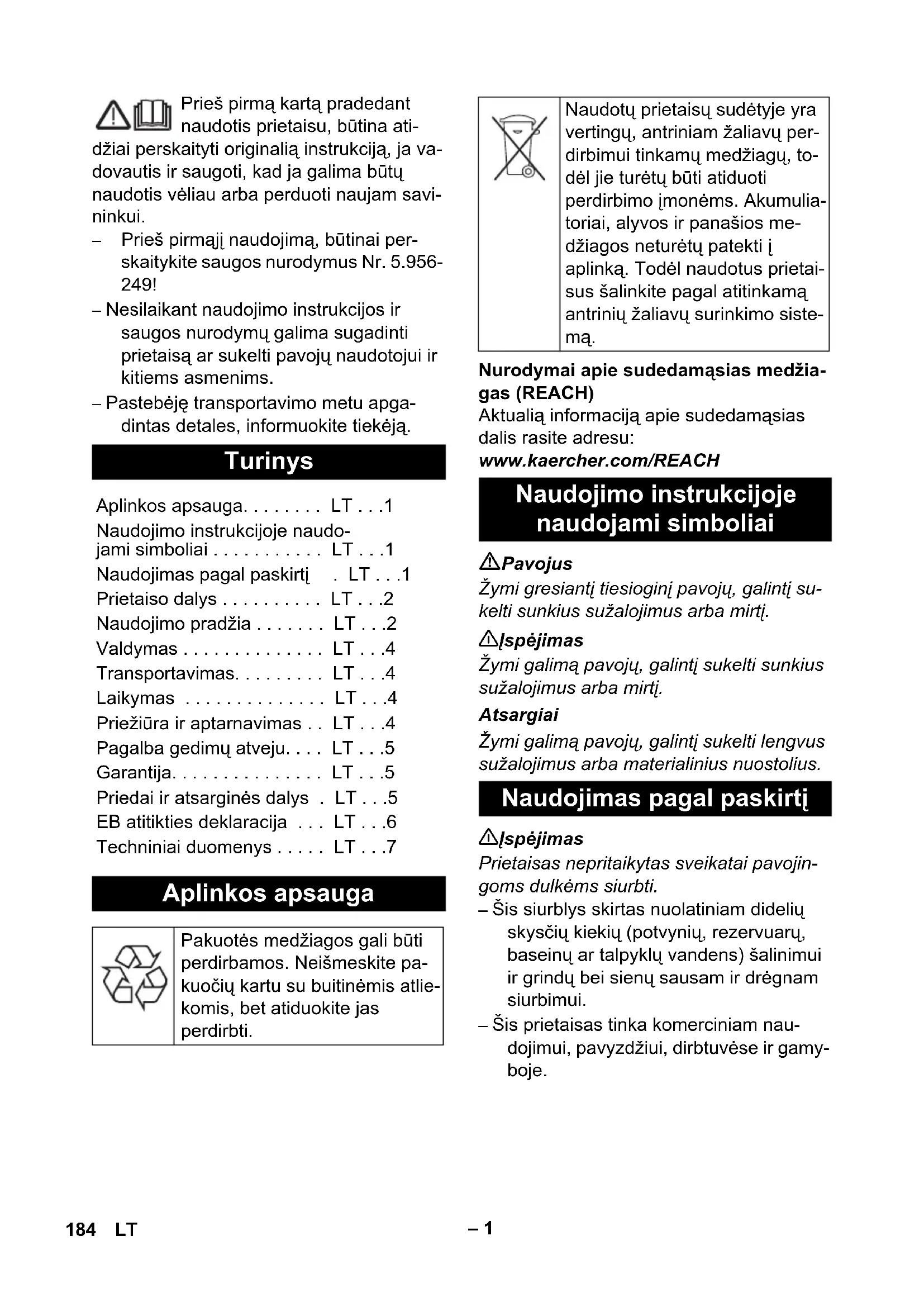

• Daļas Nr. Kabeļa garums EU 6.649-413.0 10 m CH 6.649-254.0 10 m 183LV– 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savi- ninkui. – Prieš pirmąjį naudojimą, būtinai per- skaitykite saugos nurodymus Nr. 5.956- 249! – Nesilaikant naudojimo instrukcijos ir saugos nurodymų galima sugadinti prietaisą ar sukelti pavojų naudotojui ir kitiems asmenims. – Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Pavojus Žymi gresiantį tiesioginį pavojų, galintį su- kelti sunkius sužalojimus arba mirtį. 몇 Įspėjimas Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį. Atsargiai Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius. 몇 Įspėjimas Prietaisas nepritaikytas sveikatai pavojin- goms dulkėms siurbti. – Šis siurblys skirtas nuolatiniam didelių skysčių kiekių (potvynių, rezervuarų, baseinų ar talpyklų vandens) šalinimui ir grindų bei sienų sausam ir drėgnam siurbimui. – Šis prietaisas tinka komerciniam nau- dojimui, pavyzdžiui, dirbtuvėse ir gamy- boje. Turinys Aplinkos apsauga
• LT Naudojimo instrukcijoje naudo- jami simboliai p. 1
• LT p. 1
• Naudojimas pagal paskirtį . LT Prietaiso dalys p. 1
• LT Naudojimo pradžia p. 2
• LT Valdymas p. 2
• LT Transportavimas p. 4
• LT Laikymas p. 4
• LT Priežiūra ir aptarnavimas p. 4
• LT Pagalba gedimų atveju p. 4
• LT Garantija p. 5
• LT p. 5
• Priedai ir atsarginės dalys . LT EB atitikties deklaracija p. 5
• LT Techniniai duomenys p. 6
• LT Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirbti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumulia- toriai, alyvos ir panašios me- džiagos neturėtų patekti į aplinką. Todėl naudotus prietai- sus šalinkite pagal atitinkamą antrinių žaliavų surinkimo siste- mą. Naudojimo instrukcijoje naudojami simboliai Naudojimas pagal paskirtį 184 LT– 2 1Plūduras 2 Elektros laidas 3 Siurbimo žarna 4 Siurbimo galvutės fiksatorius 5 Purvo rezervuaras 6 Šalinamojo siurblio kabelio laikiklis 7 Uždengiamoji plokštelė 8 Ratas 9 Kreipaiančiųjų ratukų apkaba 10 Vairuojamasis ratukas 11 Antgalis grindims 12 Siurbimo vamzdis 13 Siurbimo antvamzdis 14 Siurblio viršutinė dalis 15 Šalinamasis siurblys 16 Šalinamojo siurblio užmaunamoji veržlė 17 Šalinamojo siurblio plūdinis jungiklis 18 Rankena 19 Filtro dangtelis 20 Filtro valymo rankena 21 Stūmimo rankena 22 Jungė 23 Šalinamojo siurblio tinklo kištukas 24 Šalinamojo siurblio įjungimo/išjungimo jungiklis 25 Lizdas 26 Šalinamojo siurblio įjungimo jungiklis 27 Pagrindinis jungiklis 28 Išmetamojo oro filtras 29 Stambių nešvarumų filtras / plokščiasis klostuotas filtras 30 Išleidimo žarna 31 Antgalio grindims laikiklis 32 Gaubtelis (GEKA-C sankaba) 33 Siurbimo vamzdžių laikiklis 34 Kabelio kablys 35 Antgalio siūlėms laikiklis 36 Duomenų lentelė – Šį prietaisą rekomenduojama jungti tik į kištukinį lizdą su 30 mA apsauginiu au- tomatiniu srovės pertraukikliu. Prietaisą galima naudoti 3 režimais: 1Drėgnasis siurbimas su šalinamuoju si- urbliu 2Drėgnasis siurbimas be šalinamojo si- urblio 3 Sausasis siurbimas Pastaba: Drėgnasis siurbimas galimas ir išjungus bei išmontavus šalinamąjį siurblį. Kaip išmontuoti šalinamąjį siurblį, nurodytą skyriuje „Sausasis siurbimas“. Paveikslas Išmontuokite šepetinį apvadą. Sumontuokite guminius apvadėlius. Pastaba: grublėta guminių apvadėlių pusė turi būti išorėje. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Popierinį / medžiaginį filtro maišelį išim- kite traukdami žemyn. Uždėkite ir užsklęskite siurblio galvą. – Siurbdami drėgnus nešvarumus, būti- nai išimkite popierinį arba medžiaginį fil- tro maišelį. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Išimkite membraninį filtrą. Uždėkite ir užsklęskite siurblio galvą. – Siurbdami drėgnus nešvarumus, būti- nai išimkite membraninį filtrą. Atidarykite filtro dangtelį. Išimkite plokščiąjį klostuotą filtrą. Sumontuokite stambių nešvarumų filtrą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Prietaiso dalys Naudojimo pradžia Drėgnas valymas Guminių apvadėlių uždėjimas Popierinio / medžiaginio filtro maišelio išėmimas Membraninio filtro išėmimas Stambių nešvarumų filtro montavimas 185LT– 3 Paveikslas Nuimkite gaubtelį (GEKA-C sankaba). Prijunkite šalinamąją žarną (nominalu- sis storis 3/4“ arba didesnė). Paveikslas Išleidimo žarna išleiskite purviną van- denį. Atsargiai Siurbdami jokiu būdu neišimkite stambių nešvarumų siurbimo filtro. – Drėgnasis siurbimas be šalinamojo si- urblio: Rekomenduojama naudoti spe- cialų filtro maišelį (drėgną) (žr. skyrių "Filtravimo sistema"). – Pasiekus maksimalų skysčio kiekį, prie- taisas automatiškai išsijungia. – Baigę siurbti drėgnus nešvarumus: Plū- dę, talpyklą ir, jei reikia, šalinamąjį siur- blį išvalykite drėgna šluoste ir nusausinkite. Atsargiai Prieš sausąjį siurbimą: išmontuokite šalina- mąjį siurblį ir sumontuokite plokščiąjį klos- tuotą filtrą. Pastaba: Sausajam siurbimui visada nau- dokite plokščiąjį klostuotą filtrą. Atsargiai Siurbimo metu niekada negalima pašalinti plokščiojo klostuoto filtro. – Siurbiant labai smulkias dulkes galima papildomai naudoti popierinį filtro mai- šelį, medžiaginį filtro maišelį arba mem- braninį filtrą. Ištraukite šalinamojo siurblio tinklo kiš- tuką. Atsklęskite ir nuimkite siurblio galvą. Paveikslas Atsukite šalinamojo siurblio užmauna- mąją veržlę. Išimkite šalinamojo siurblio kabelio lai- kiklį ir pakeiskite jį uždengiamąją plokš- tele. Šalinamąjį siurblį it plastikinį įdėklą išim- kite iš talpyklos. Paveikslas Vietoj šalinamosios žarnos sumontuo- kite gaubtelį. Uždėkite ir užsklęskite siurblio galvą. Pastaba: plokščiasis klostuotas filtras ne- tiekiamas kartu su prietaisu. Atidarykite filtro dangtelį. Išimkite stambių nešvarumų filtrą. Sumontuokite plokščią jį klostuotą filtrą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Paveikslas Išimkite guminius apvadėlius. Sumontuokite šepetėlių juosteles. Pastaba: popierinis ir medžiaginis filtro maišeliai netiekiami kartu su prietaisu. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Uždėkite popierinį arba medžiaginį filtro maišelį. Uždėkite ir užsklęskite siurblio galvą. Pastaba: membraninis filtras netiekiamas kartu su prietaisu. Pastaba: eksploatuojant be popierinio ar medžiaginio filtro maišelio reikia būtinai naudoti membraninį filtrą, kad būtų apsau- gota siurbimo galvutė. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Membraninį filtrą traukite per talpyklos kraštą. Uždėkite ir užsklęskite siurblio galvą. Šalinamosios žarnos prijungimas Išleiskite purviną vandenį Bendroji informacija Sausas valymas Bendroji informacija Šalinamojo siurblio išmontavimas Plokščiojo klostuoto filtro montavimas Šepetėlių juostelių montavimas Popierinio / medžiaginio filtro maišelio įdėjimas Membraninio filtro įdėjimas 186 LT– 4 Paveikslas Siurblio žarna turi spaustukų sistemą. Gali- ma prijungti visus C-40/C-DN-40 priedus. Pavojus Sužalojimų ir pažeidimų pavojus! Lizdas yra skirtas tik šalinamajam siurbliui tiesio- giai prijungti prie siurblio. Bet koks kitoks lizdo naudojimas yra neleistinas. Ištraukite įrenginio tinklo kištuką. Pagrindiniu jungikliu įjunkite prietaisą. Nuolatinis didelių skysčių kiekių šalini- mas: Įjunkite šalinamąjį siurblį. Nuolat šalinkite skysčius ir atlikite valy- mą. Siurbdami reguliariai valykite plokščiąjį klostuotąjį filtrą. Filtro valymo rankeną kelis kartus pa- traukite pirmyn ir atgal. Jei reikia, išjunkite šalinamąjį siurblį. Pagrindiniu jungikliu išjunkite prietaisą. Patraukite įrenginio tinklo kištuką. Filtro valymas: kelis kartus patraukite rankeną pirmyn ir atgal. Ištuštinkite kamerą. Prietaisą iš vidaus ir išorės nusiurbkite ir nuvalykite drėgna šluoste. p. 7

Elektros laidą suvyniokite aplink kablį ant stūmimo rankenos. Apvyniokite siurbimo žarną apie stūmi- mo rankeną. Prietaisą palikite sausoje, pašaliniams neprieinamoje patalpoje. Atsargiai Sužalojimų ir pažeidimų pavojus! Transpor- tuojant prietaisą, reikia atsižvelgti į jo svorį. Išimkite iš laikiklio siurbimo vamzdį su antgaliu grindims. Norėdami nešti prie- taisą, kelkite už rankenos ir siurbimo vamzdžio. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Atsargiai Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šį prietaisą galima laikyti tik patalpose. Pavojus Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Atidarykite filtro dangtelį. Pakeiskite stambių nešvarumų, plokš- čiąjį klostuotą arba išmetamojo oro fil- trą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Atsklęskite ir nuimkite siurblio galvą. Drėgna šluoste nuvalykite plūdę. Uždėkite ir užsklęskite siurblio galvą. Jungiamasis spaustukas Valdymas Prietaiso įjungimas Šalinimo ir valymo režimas Filtro valymas Prietaiso išjungimas Po kiekvieno naudojimo Prietaiso laikymas Transportavimas Laikymas Priežiūra ir aptarnavimas Stambių nešvarumų filtro, plokščiojo klostuoto filtro arba išmetamojo oro filtro keitimas Plūdės valymas 187LT– 5 Pavojus Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Patikrinkite maitinimo tinklo lizdą ir sau- giklį. Patikrinkite įrenginio maitinimo kabelį ir kištuką. Įjunkite prietaisą. Patikrinkite plūdę. Įjunkite šalinamąjį siurblį. Pašalinkite susidariusį kamščius iš siur- bimo antgalio, siurblio vamzdžio, siurbi- mo žarnos ar stambių nešvarumų / plokščiojo klostuoto filtro. Filtro valymas: kelis kartus patraukite rankeną pirmyn ir atgal. Pakeiskite popierinį arba medžiaginį fil- tro maišelį. Tinkamai užfiksuokite filtro dangtelį. Membraninį filtrą išplaukite tekančiu vandeniu arba pakeiskite. Pakeiskite plokščiąjį klostuotą filtrą. Patikrinkite išleidimo žarnos sandaru- mą. Patikrinkite, ar tinkamai įstatytas plokš- čiasis klostuotas filtras. Patikrinkite, ar tinkamai įstatytas stam- bių nešvarumų filtras. Sumontuokite plokščiąjį klostuotą filtrą. Patikrinkite, ar tinkamai įstatytas plokš- čiasis klostuotas filtras. Pakeiskite plokščiąjį klostuotą filtrą. Patikrinkite įrenginio tinklo lizdą. Atlaisvinkite talpykloje užstrigusį plūdinį jungiklį. Atlaisvinkite siurblyje užstrigusį darba- ratį. Šalinamąją žarną nutieskite taip, kad ji nebūtų perlinkusi. Patikrinkite, ar šalinamoji žarna neužsi- kišusi. Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. – Leidžiama naudoti tik gamintojo patvir- tintus priedus ir atsargines dalis. Origi- nalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą. – Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukci- jos pabaigoje. – Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaer- cher.com dalyje „Service“. Pagalba gedimų atveju Siurblio turbina neveikia Siurblio turbina išsijungia Sumažėjo siurbimo jėga Siurbiant sausuoju būdu, dulkės patenka į išorę Šalinamasis siurblys neveikia Šalinamasis siurblys perpumpuoja mažai skysčio Garantija Priedai ir atsarginės dalys 188 LT– 6 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. 5.957-602 Pasirašantys asmenys yra įgalioti parduo- tuvės vadovybės. Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faksas: +49 7195 14-2212 Winnenden, 2010/07/14 EB atitikties deklaracija Gaminys: Drėgno ir sauso valymo siur- blys Tipas: 1.146-xxx Specialios EB direktyvos: 2006/42/EB (+2009/127/EB) 2004/108/EB Taikomi darnieji standartai: EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Taikomi nacionaliniai standartai:

CEO Head of Approbation 189LT– 7 Techniniai duomenys NT 611 Eco K Tinklo įtampa V 230 Dažnis Hz 1~ 50 Maks. galia W EU: 2350 W CH: 2300 Galia (visa) W 2000 Nominalioji galia W 1200 Šalinamojo siurblio galia W 800 Kameros talpa l 55 Skysčio užpildymo lygis l 42 Oro kiekis (maks.) l/s 56 Subatmosferinis slėgis (maks.) kPa (mbar) 23,5 (235) Saugiklio rūšis -- IPX4 Apsaugos klasė -- I Siurbimo žarnos jungtis (C-DN/C-ID) mm 40 Ilgis x plotis x aukštis mm 570 x 430 x 860 Tipinė eksploatacinė masė kg 23,0 Aplinkos temperatūra (maks.) °C +40 Nustatytos vertės pagal EN 60335-2-69 Garso slėgio lygis L

dB(A) 1 Delno/rankos vibracijos poveikis m/s
