NAUDOJIMO INSTRUKCIJA Rotak 430 LI BOSCH

Lietuviškai....Puslapis 294

CE

Deutsch | 3

Deutsch

Sicherheitshinweise

Dèmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galètumète ja pasinaudoti.

Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo instrukcija.

Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.

Jspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.

Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus.

Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus pieš palikdami sodo priežiūros pe priežiūros net ir trumpam į išjunkite ir ištraukite išjungimo

Netaikoma.

Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nustos veikti. Išjungus riežiūros įrankio variklj, peiliai į laiką sukasi ir gali sužeisti.

Nenaudokite sodo priežiūros jrankio, kai lyja, ir nepalikite jo lyjant lauke.

Imkitės apsaugos priemonių nuo elektros smūgio.

Lietuviškai | 295

Netaikoma.

Kroviklj naudokite tik sausose patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Naudojimas

▶ Niekada neleiskite sodo priežiūros jrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros jrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.
- Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (jskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų.
▶ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų.
► Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
▶ Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite

tvirtus batus ir mūvėkite ilgomis kelnėmis.

▶Rūpeestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus.
▶ Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
▶Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
►Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite.
▶ Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia.
- Dirbdami eikite létai, niekada neskubékite.
▶ Niekada nedirbkite sodo priežiūros jrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio.
- Dirbkite su klausos apsaugos priemonémis.
- Dirbti šlaituose gali būti pavojinga.
– Nepjaukite ypač stačiuose šlaituose.
– Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite.
– Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn.
– Keisdami kryptį šlaituose būkite ypač atsargūs.

296 | Lietuviškai

▶Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs.
▶ Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs.
▶Norint sodo priežiūros jrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję.
▶ljungdami variklj, sodo priežiūros jrankio neverskite, nebent tai yra būtina jj jjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jj galima paversti tik tiek, kiek yra būtina, ir tik j priešingą nuo naudotojo pusę. Sodo priežiūros jrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos.
▶ Sodo priežiūros įrankį jjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
▶ Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnj triukšmą ir vibraciją.

▶ Reguliariai tikrinkite jungiamajj laidą ir naudojamą ilginamajj laidą. Pažeisto laido nejunkite j elektros tinklą arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo. Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su įtampa. Imkitės priemonių apsisaugoti nuo elektros smūgio keliamų pavojų.

Lapų rinkimas

Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:

• lapams rinkti turi būti nustatytas 70 mm pjovimo aukštis;
• rinkite lapus tik nuo vejos;
• prieš pradėdami rinkti lapus patikrinkite darbo plotą, užtikrinkite, kad kiti žmonės, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu

Ištraukite išjungimo raktelj:

– visada, kai pasišalinate nuo sodo priežiūros įrankio,
– prieš šalindami jstrigusias kliūtis,
- kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate,
- atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto,
- jei sodo priežiūros įrankis pradeda nejprastai vibruoti (nedelsdami patikrinkite).

Lietuviškai | 297

Techninė priežiūra

Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
▶ Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būty užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius.
▶Isitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.
▶ Prieš padėdami sodo priežiūros įrankį sandėliuoti, jį švariai nuvalykite ir pašalinkite likučius. Jei reikia, valykite minkštu sausu šepečiu.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas. Įstatant akumuliatorių įjjungtą sodo priežiūros įrankį, gali įvykti nelaimingas atsitikimas.

▶ Naudokite tik šiems sodo priežiūros įrankiams skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.

▶Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus aku- muliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.

▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

- Akumuliatorių naudokite tik su jūsų Bosch gaminiu. Tik taip apsaugosite akumuliatorių nuo pavojingos perkrovos.

▶ Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.

▶ Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus.

► Saugokite akumuliatorių nuo drėgmės ir vandens.

- Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

298 | Lietuviškai

- Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateikty simbolių reikšmę. Prašome jsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.

Simbolis Reikšmė

Judéjimo kryptis

Reakcijos jėgos kryptis

Mūvėkite apsauginėmis pirštinėmis

Simbolis Reikšmė

(0000)	Masė
(0001)	Jjungimas
(0002)	Išjungimas
(0003)	Leidžiamas veiksmas
(0004)	Draudžiamas veiksmas
(0005)	Papildoma jranga ir atsarginės dalys

Elektrinio įrankio paskirtis

Sodo priežiūros jrankis skirtas žolei privačiose valdose pjauti.

Techniniai duomenys

Akumuliatorinė žoliapjovė		Rotak 370 LI	Rotak 430 LI
Gaminio numeris		3 600 HA4 4.. 3 600 HA4 5..
Pjovimo plotis	cm 37 43
Pjovimo aukštis	m m 20 - 70 20 - 70
Žolės surinkimo krepšio talpa	l	4	0
Svoris pagal „EPTA-Procedure 01:2014“	kg 13,2 13,8
Serijos numeris	žr. firminėje lentelėje ant sodo priežiūros jrankio
Akumuliatorius	Ličio jonų Ličio jonų
Gaminio numeris
- 1 , 3 A h		2 607 336 001	2 607 336 001
- 2 , 0 A h		1 607 A35 02V	1 607 A35 02V
Nominalioji átampa V= 36 36
Talpa
- 2 607 336 001	Ah	1,3	1,3
- 1 607 A35 02V	Ah	2,0	2,0
Akumuliatoriaus celių skaičius		10 10
Akumuliatorius	Ličio jonų Ličio jonų
Gaminio numeris		2 607 336 633	2 607 336 633
Nominalioji átampa	V= 36 36
Talpa	Ah	2,6	2,6
Akumuliatoriaus celių skaičius		20 20
*su krovikliu AL 3640 CV Professional

Lietuviškai | 299

Akumuliatorinė žoliapjovė		Rotak 370 LI	Rotak 430 LI
Akumuliatorius		Ličio jonų	Ličio jonų
Gaminio numeris		2 607 337 047	2 607 337 047
Nominalioji átampa	V= 36 36
Talpa	Ah 4,0 4,0
Akumuliatoriaus celių skaičius		20 20
Kroviklis		AL 3620 CVProfessional	AL 3620 CVProfessional
Gaminio numeris	EU	2 607 225 657	2 607 225 657
	UK	2 607 225 659	2 607 225 659
Krovimo srovė A	2	,	0
Leistinos krovimo temperatūros intervalas	°C 0 – 45 0 – 4 5
Jkrovimo laikas (kai akumuliatorius išsikrovęs)
- 1,3	min	55	55
- 2,0	min	70	70
- 2,6	min	95	95
- 4,0	min	140	140
Svoris pagal „EPTA-Procedure 01:2014“	kg 0,6 0,6
Apsaugos klasė		☐/II /II	☐
Kroviklis		AL 3640 CVProfessional	AL 3640 CVProfessional
Gaminio numeris	EU	2 607 225 099	2 607 225 099
	UK	2 607 225 101	2 607 225 101
Krovimo srovė	A	4	,
Leistinos krovimo temperatūros intervalas	°C 0 – 45 0 – 4 5
Jkrovimo laikas (kai akumuliatorius išsikrovęs)
- 1,3	min	45	45
- 2,0	min	45	45
- 2,6	min	65	65
- 4,0	min	80	80
Svoris pagal „EPTA-Procedure 01:2014“	kg 1,0 1,0
Apsaugos klasė		☐/II /II	☐
*su krovikliu AL 3640 CV Professional

2,0

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77.	3 600 ... HA4 4.. HA4 5..
Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:
Garso slėgio lygis	dB(A)	75	76
Garso galios lygis	dB(A)	89	90
Paklaida K	dB	=1,0	=1,0
Dirbkite su klausos apsaugos priemonėmis!
Vibracijų bendrosios vertės ah(trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 60335-2-77:
Vibracijų spinduliuotės vertė ah	m/s2	<2,5	<2,5
Neapibrėžtis K	m/s2	=1,5	=1,5

300 | Lietuviškai

Montavimas ir naudojimas

Veiksmas Pav. Puslapis

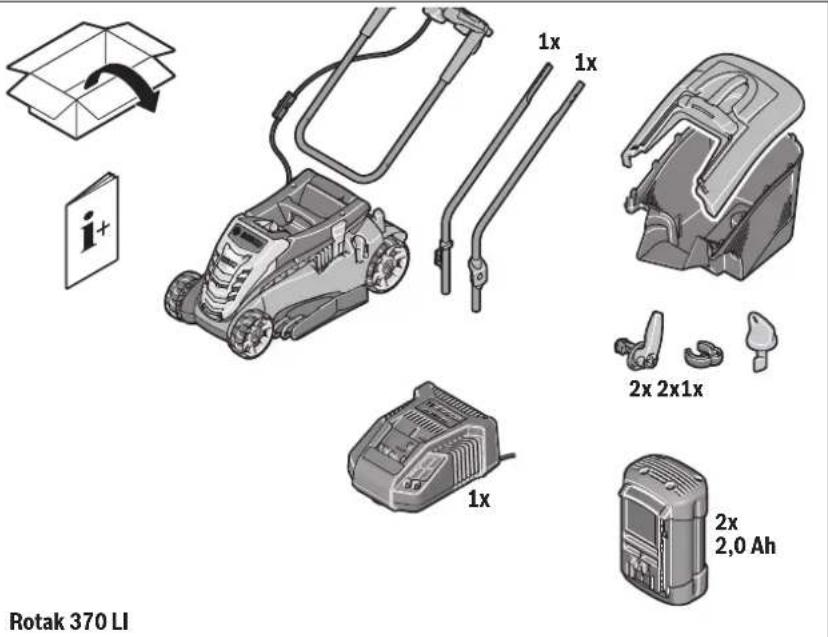

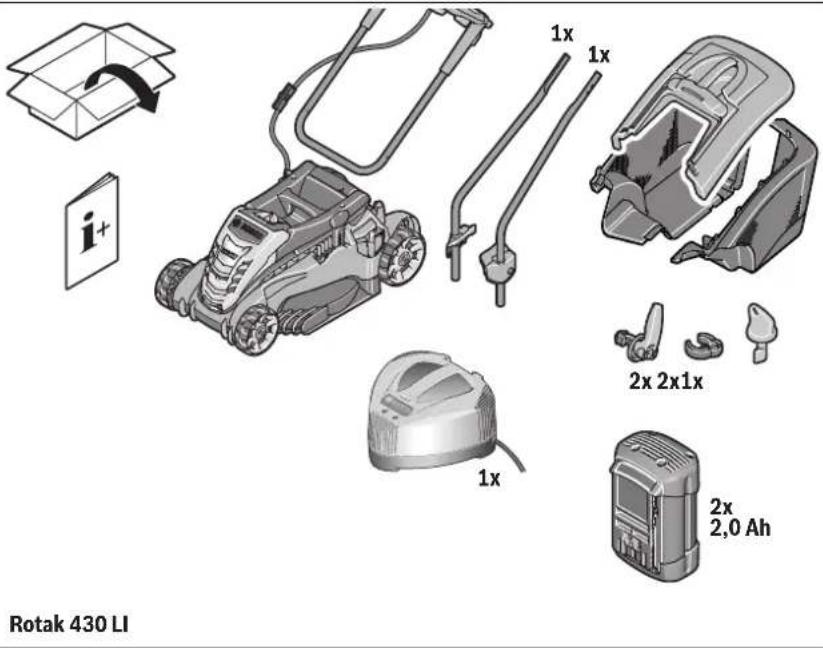

Tiekiamas komplektas	1 305

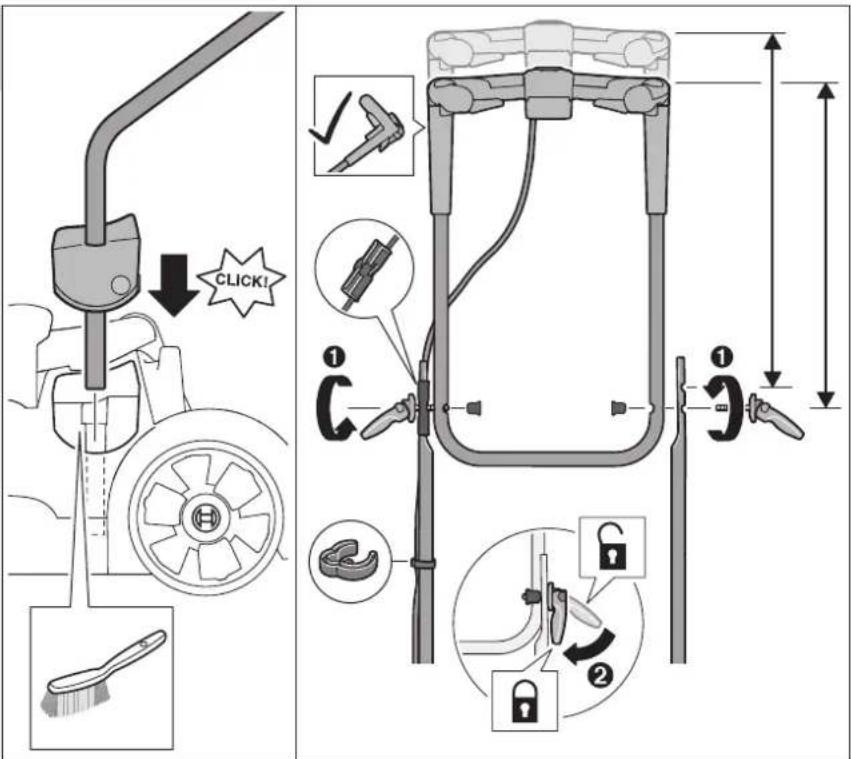

Rankenos montavimas	2 306

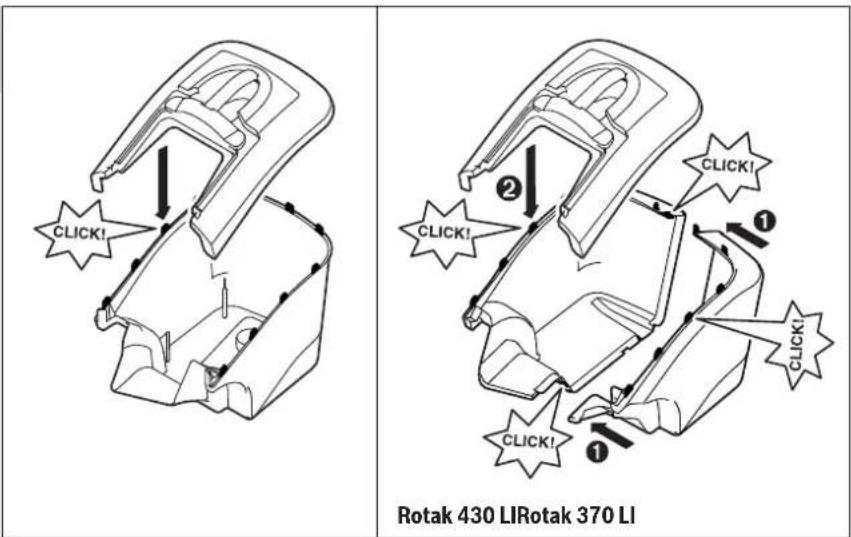

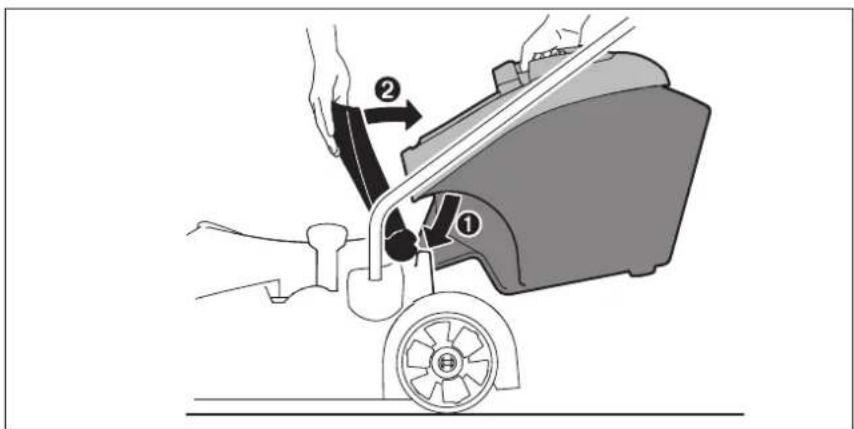

Žolės surinkimo krepšio montavimasŽolės surinkimo krepšio uždėjimas ir nuėmimas	3	306-307
Akumuliatoriaus jkrovimas	4 307
Akumuliatoriaus jdėjimas	5 307
Ištraukite išjungimo raktelį ir nustatykite į stovėjimo padėtį	6 308
Pjovimo aukščio nustatymas	7 308
Jjungimas	8 308-309
Darbo nuorodos	9 309
Išjungimas, Ištraukite išjungimo raktelį	10 309-310
Akumuliatoriaus išėmimas	11 310
Peilio priežiūra	12 310
Papildomos įrangos pasirinkimas	13 311

Paruošimas eksploatuoti

Jūsų saugumui

Dèmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, ji išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių. Tą paṭį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maltinimo laidas.
▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi.
- Atsargiai – nelleskite besisukančio pellio.

Akumuliatoriaus ikrovimas

▶ Nenaudokite kitų kroviklių. Su prietaisu tiekiamas kroviklis yra suderintas su sodo priežiūros įrankyje jmontuotu ličio jonų akumuliatoriumi.
Atkreipkite dėmesį i elektros tinklo įtampa! Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami j 220 V įtampos tinklą.

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia ikrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Nuoroda: Akumuliatorius pateikiamas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajj naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungklis išjungia sodo priežiūros įrankį: pjovimo peilis nebejuda.

DÉMESIO

Jei sodo priežiūros įrankis išjungiamas automatiškai, ijungimo-išjungimo

jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių.

Ikrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas jkišamas j kištukinj lizdą ir akumuliatorius įstatomas j kroviklio lizdą.

Dėl taikomos „intelektualios“ jkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus jkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir jtampos ji jkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai jkrautas.

Greitojo ikrovimo procesas

AL 3640 CV Professional

AL 3620 CV Professional

Apie greitojo ikrovimo procesą praneša mirksintis žalias šviesadiodis indikatorius.

Indikaciniai elementai ant akumuliatoriaus: Akumuliatorių jkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai jkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leistinos jkrovimo temperatūros intervale, Žr. skyrių „Techniniai duomenys“.

Akumuliatorius ikrautas

AL 3640 CV Professional

AL 3620 CV Professional

Nuolat degantis žalias šviesadiodis indikatorius praneša, kad akumuliatorius yra visiškai jkrautas.

Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai jkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Kai akumuliatorius nejstatytas, nuolat degantis žalias šviesadiodis indikatorius praneša, kad kištukas jstatytas j kištukinį lizdą ir kroviklis paruoštas naudoti.

Lietuviškai | 301

Akumuliatoriaus temperatūra žemesnė už 0 °C arba aukštesnė už 45 °C

AL 3640 CV Professional

AL 3620 CV Professional

Nuolat degantis raudonas šviesadiodis indikatorius praneša, kad akumuliatoriaus temperatūra yra už greitojo jkovimo temperatūros intervalo ribų 0 °C – 45 °C. Kai tik pasiekiamas leistinos temperatūros intervalas, kroviklis automatiškai persijungia į greitojo jkovimo režimą. Jei akumuliatoriaus temperatūra yra už leistinos jkovimo temperatūros ribų, jstatant į kroviklį dega raudonas akumuliatoriaus šviesadiodis indikatorius.

Nevyksta ikrovimo procesas

AL 3640 CV Professional

AL 3620 CV Professional

Ivykus jkrovimo proceso sutrikimui, apie tai praneša mirksintis raudonas šviesadiodis indikatorius. Jkrovimo procesas negali būti pradėtas, akumuliatoriaus ikrauti negalima (žr. „Gedimų nustatymas“).

Ikrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali jkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir ji reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

Akumuliatoriaus aušinimas („Active Air Cooling“)

Kroviklyje integruotas ventiliatoriaus valdymo įtaisas kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesné už 30 °C, ventilatorius akumuliatorių aušina iki optimalios jkrovimo temperatūros. Ijungtas ventilatorius skleidžia triuksma.

Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimalios ikrovimo temperatūros intervale arba ventiliatorius yra pažeistas. Tokiu atveju, akumuliatoriaus ikrovimo laikas pailgėja.

Darbo patarimai

Akumuliatoriaus ikrovos indikatorius

Akumuliatorius yra su jkrovos būklės indikatoriumi, kuris parodo akumuliatoriaus jkrovos būklę. Jkrovos būklės indikatorių sudaro 3 žali šviesadiodžiai indikatoriai.

Paspauskite jkrovos būklės indikatoriaus mygtuką, kad aktyvuotumėte jkrovos būklės indikatorių. Maždaug po 5 sekundžių jkrovos būklės indikatorius užgęsta savaime. Jkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.

Śviesadiodis indikatorius Akumuliatoriaus talpa

Nuolat dega 3 žali šviesadiodžiai indikatoriai ≥ 2/3

Nuolat dega 2 žali šviesadiodžiai indikatoriai ≥ 1/3

Nuolat dega 1 žalias šviesadiodis indikatorius ≤ 1/3

Mirksi 1 žalias šviesadiodis indikatorius Atsarga

Jei paspaudus mygtuką neužsidega nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir ji reikia pakeisti.

Dėl saugumo jkrovos būklę galima tikrinti tik tada, kai sodo priežiūros jrankis neveikia.

Akumuliatorių ikraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai ikrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas šviesadiodis indikatorius praneša, kad akumuliatorius arba sodo priežiūros įrankio elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optimalios temperatūros intervale. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė

Raudonas šviesos diodas mirksi paspaudžiant mygtuką arba jungimo-išjungimo jungiklj (esant jstatytam akumuliatoriui): akumuliatoriaus temperatūra yra už leistino darbinės temperatūros diapazono ribų.

Kai temperatūra aukštesné už 70 °C, akumuliatorius išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros.

Sodo priežiūros įrankio elektroninio įtaiso temperatūros kontrolė

Raudonas šviesadiodis indikatorius spaudžiant jungimo- išjungimo mygtuką dega nuolat: sodo priežiūros jrankio elektroninio įtaiso temperatūra yra žemesné už 5 °C arba aukštesné už 75 °C.

302 | Lietuviškai

Kai temperatūra aukštesnė už 90 °C, sodo priežiūros įrankio elektroninis įtaisas išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros.

Pjovimo našumas (akumuliatoriaus veikimo laikas)

Pjovimo našumas (akumuliatoriaus veikimo laikas) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio.

Jei sodo priežiūros jrankis pjovimo metu dažnai jjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo laikas) taip pat sumažėja.

Kad pjovimo našumas (akumuliatoriaus veikimo laikas) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti normaliu tempu.

Žemiau esančiame pavyzdyje pateikiamas pjovimo aukščio ir pjovimo našumo ryšys per vieną akumuliatoriaus jkrovimo ciklą.

Pjovimo salygos

Labai reta, sausa žolė 6cm 4cm Reta, sausa žolė 8cm 4cm

Pjovimo našumas

Norint pailginti veikimo trukmę, įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse galima įsigyti papildomą arba didesnės talpos (Ah) akumuliatorių.

Gedimų nustatymas

Požymiai Galima priežastin Pašalinimas

Sodo priežiūros įrankis neveikia	Gali būti susidaręs kamštis	Ištraukite išjungimo raktelį: Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštīnėmis)
	Akumuliatorius nevisiškai įkrautas	Akumuliatoriaus įkrovimas
	Akumuliatorius nejstatytas (netinkamai įstatytas)	Akumuliatoriaus įdėjimas
	Žolė per aukšta	Nustatykite didesnj pjovimo aukštį ir paverskite sodo priežiūros įrankį, kad sumažintumėte pradinę apkrovą
	Įsijungė variklio apsauginis įtaisas	Palaukite, kol variklis atvės ir nustatykite didesnj pjovimo aukštį
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
	Paspaudus įjungimo-išjungimo jungiklį, variklis įsijungia ne visiškai iš karto	Norėdami įjungti variklj, įjungimo-išjungimo jungiklj spauskite apie 1 -3 s
Variklis įsijungia ir vėl išsijungia	Akumuliatorius nevisiškai įkrautas	Akumuliatoriaus įkrovimas
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
	Akumuliatorius nejstatytas (netinkamai įstatytas)	Akumuliatoriaus įdėjimas
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės Nustatykite didesnj pjovimo aukštį
Sodo priežiūros įrankis veikia su pertrūkiais	Pažeisti vidiniai sodo priežiūros įrankio laidai	Kreipkitės į remonto dirbtuves
	Įsijungė variklio apsauginis įtaisas	Palaukite, kol variklis atvės ir nustatykite didesnj pjovimo aukštį

Lietuviškai | 303

Požymiai	Galima priežastis	Pašalinimas
Sodo priežiūros įrankis pjauna nelygiai ir (arba) Sunkiai veikia variklis	Per mažas pjovimo aukštis	Nustatykite didesnj pjovimo aukštį
	Atšipę peiliai Peilio keitimas
	Gali būti susidaręs kamštis	Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jj pašalinkite (visada mūvėkite sodininko pirštinemis)
	Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį
Nepakankamas pjovimo našumas (akumuliatoriaus veikimo laikas)	Per mažas pjovimo aukštis	Nustatykite didesnj pjovimo aukštį ir lėčiau eikite
	Per aukšta žolė	Nustatykite didesnj pjovimo aukštį ir lėčiau eikite
	Žolė per šlapia arba drėgna	Palaukite, kol žolė išdžius ir lėčiau eikite
	Per tanki žolė	Nustatykite didesnj pjovimo aukštį, lėčiau eikite ir dažniau pjaukite
	Papildomą akumuliatorių galima jsigyti įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse	Kreipkitės į remonto dirbtuves
Sodo priežiūros įrankį įjungus, nesisuka pjovimo peilis	Peilį blokuoja užstrigusi žolė	Sodo priežiūros įrankį išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinemis)
	Atsilaisvinusi peilio veržlė arba varžtas	Užveržkite peilio veržlę arba varžtą (17 Nm)
Labai stipriai vibruoja, kelia didelį triukšmą	Atsilaisvinusi peilio veržlė arba varžtas	Užveržkite peilio veržlę arba varžtą (17 Nm)
	Pažeistas peilis	Peilio keitimas
Nevyksta įkrovimo procesas	Nešvarūs akumuliatoriaus kontaktai	Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite
	Pažeistas akumuliatorius, nes nutrūko kontaktas tarp akumuliatoriaus celių	Akumuliatorių pakeiskite
Įstačius kištuką į kištukinį lizdą neužsidega šviesadiodžiai indikatoriai	Nejkištas (netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai jkiškite į kištukinį lizdą
	Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite, ar elektros lizde yra įtampa ir, jei reikia, pristatykite kroviklj įlgaliotas Bosch elektrinių įrankių remonto dirbtuves

Priežiūra ir servisas

Akumuliatoriaus priežiūra

• Dèmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, ji išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių bei žolės surinkimo krepšį.
• Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų:

• Saugokite akumuliatorių nuo drėgmės ir vandens.
• Akumuliatorių sandėliuokite tik nuo - 20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

• Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros jrankyje nepalikite.

• Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C.

• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
  Pastebimas ikrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

leškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

304 | Lietuviškai

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Sodo priežiūros jrankių, kroviklių ir akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“ pateiktų nuorodu.

Galimi pakeitimai.

1

i+ 1x 1x 2x 2x1x 1x 2x 2,0 Ah Rotak 370 LI

13,8 gk

Rotak 430 LI 1x 1x 2x 2x1x 1x 2x 2,0 Ah

306

2

CLICK!

3

CLICK! 2 CLICK! 1 CLICK! 1 Rotak 430 LI Rotak 370 LI

2000/14/EB: išmatuotas garso galios lygis 89 dB(A), paklaida K = 1 dB, garantuotas garso galios lygis 89 dB(A); atitikties vertinimas atliktas pagal priedą VI. Gaminio kategorija: 32 Notifikuota jstaiga: SRL, Sudbury, England, Nr. 1088

Rotak 430 LI

2000/14/EB: išmatuotas garso galios lygis 90 dB(A), paklaida K = 1 dB, garantuotas garso galios lygis 90 dB(A); atitikties vertinimas atliktas pagal prieda VI. Gaminio kategorija: 32 Notifikuota jstaiga: SRL, Sudbury, England, Nr. 1088 Techninė dokumentacija saugoma: *

BOSCH
