KULLANIM KILAVUZU Rotak 430 LI BOSCH

tr Orijinal işletme talimatı

Dikkat! Aşağıdaki talimatı dikkatle okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.

Bahçe aleti üzerindeki sembollerin açıklaması

Genel tehlike uyarısı.

Türkçe|125

Kullanım kılavuzunu tam olarak okuyun.

Çalışırken yakınıınızda bulunan kişilerin etrafa savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak

parmaklarının kaybindan kendinizi koruyun.

Bakım veya temizlik işlerine başlamadan önce veya bahçe aletini kısa süreliğine de olsa

denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve akım devresi kesicisini gevşetin.

Aletle ilgili değildir.

Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını

bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler.

Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın.

Elektrik çarpmasına karşı kendinizi koruyun.

Aletle ilgili değildir.

Şarj cihazını sadece kuru mekanlarda kullanın.

Bu şarj cihazı bir emniyet tranformatörü ile donatılmıştır.

Kullanım

▶ Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın.

▶ Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler.

Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.

▶Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın.

▶ Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.

▶Bahçe aletini çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın.

126 | Türkçe

▶ İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
▶Aleti kullanmaya başlamadan önce daima bıçakların, bıçak civatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak civatalarını her zaman takım halinde değiştirin.
▶ Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın.
▶ Elverişsiz hava koşullarında, özellikle fırtına ve sağnak yağış beklenirken çim biçme makinesi ile çalışmayın.
▶Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın.
▶Her zaman sakin çalışın, acele etmeyin.
▶Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın.
▶ Koruyucu kulaklık kullanın.
▶Meyilli yüzeylerde çalışmak tehlikeli olabilir.
– Çok meyilli yüzeylerde biçme yapmayın.
– Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin.
– Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın.
– Dik yerlerde yön değiştirirken özellikle dikkatli olun.
▶ Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun.

▶ Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin.
▶ Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir.
▶ Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunuz durumlarda, kullanıcıının karşısında tarafı tutamağa bastırmak suretiyle gerektiğini fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin.
▶Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen biçaklardan yeterli uzaklıkta olmasına dikkat edin.
▶ Ellerinizi ve ayaklarını zı aletin dönen parçalarının yakınına getirmeyin.
▶Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun.
▶ Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın.
▶ Alette bir değişiklik yapmayın. Müsaade edilmeyen değişiklikler bahwa aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.
- Bağlantı kablosu ile kullanılan uzatma kablosunu düzenli aralıklarla kontrol edin. Hasarlı bir kabloyu akım şebekesine bağlamayın veya akım şebekesinden ayırmadan önce hasarlı kabloya dokunmayın. Kablo

Türkçe | 127

hasar gördüğünde gerilim ileten parçalara temas edilebilir. Elektrik çarpma tehlikesine karşı kendinizi koruyun.

▶ Enerjiden tasarruf etmek için bahçe aletini sadece kullanacağını zaman açın.

Yaprak toplama

Yaprak toplama biçağı Sonbahar yapraklarını çiminizden alacak biçimde tasarlanmıştır. Bu fonksiyonun optimum bir sonuç alabilmesi için aşağıdaki noktalara uyulmalıdır:

• Yaprakları sadece 70 mm kesme yüksekliği ayarında toplayın
  –Yaprakları sadece çimleriniz üzerinde toplayın
  – Yaprak toplama işine başlamadan önce çalışma yüzeyini kontrol edin ve insanları, evcil hayvanları, cam nesneleri ve otomobilleri uzak tutun

Akım devresi kesicisinin gevşetilmesi:

– Bahçe aletinin yanından ayrılırken.
- blokajları giderirken,
- bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken,
– yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın,
– bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).

Bakım

▶ Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
- Çim biçme makinesini güvenli bir durumda kullanabilmek için bütün somunların, civataların ve pimlerin yerlerine iyice oturmasını sağlayın.
- Çim toplama selesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin.
▶Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin.
▶ Sadece bahçe aleti için öngörülen kesici bıçakları kullanın.
▶ Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun.
▶ Saklamak üzere kaldırmadan önce bahçe aletinin temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

▶ Aküyü takmadan önce bahçe aletinin kapalı olduğundan emin olun. Bahçe aleti açık durumda iken akü takılacak olursa kazalara neden olunabilir.
▶ Sadece bu bahçe aleti için öngörülen Bosch aküleri kullanın.
Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir.
- Aküyü açmayın. Kısa devre tehlikesi vardır.

128 | Türkçe

Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasında oluşabilecek bir kısa devre yanmalara veya yangınlara neden olabilir.
▶ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
▶ Aküyü sadece Bosch ürününüzle kullanın. Aküyü ancak bu şekilde tehlikeli zorlanmalardan koruyabilirsiniz.
▶ Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
▶ Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır.

▶ Aküyü nemden ve sudan koruyun.
- Aküyü – 20 ... 50 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
▶ Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Semboller

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.

Sembol Anlami

(AWHT)	Hareket yönü
(TAHA)	Reaksiyon yönü
(ZHZG)	Koruyucu eldiven kullanın
(Detraz)	Ağırlığı
(Davari)	Açma
(Danak)	Kapama
(Dazak)	Müsaade edilen davranış
(Dasar)	Yasak işlem
(Dasak)	Aksesuar/Yedek parça

Usulüne uygun kullanım

Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır.

Türkçe|129

Teknik veriler

Aküli çim biçme makinesi Rotak 370 LI Rotak 430 LI
Ürün kodu		3 600 HA4 4.. 3 600 HA4 5..
Bıçak genişliği	cm 37 43
Kesme yüksekliği	mm 20 - 70 20 - 70
Çim toplama selesi hacmi	l	4	0
Ağırlığı EPTA-Procedure 01:2014'e göre	kg 13,2 13,8
Seri numarası		bahçe aletindeki tip etiketine bakın
Akü		Li-Ionen Li-Ionen
Ürün kodu
- 1 , 3 A h		2 607 336 001	2 607 336 001
- 2 , 0 A h		1 607 A35 02V	1 607 A35 02V
Anma gerilimi	V= 36 36
Kapasitesi
- 2 607 336 001	Ah	1,3	1,3
- 1 607 A35 02V	Ah	2,0	2,0
Akü hücrelerinin sayısı 10 10
Akü		Li-Ionen Li-Ionen
Ürün kodu		2 607 336 633 2 607 336 633
Anma gerilimi	V= 36 36
Kapasitesi	Ah 2,6 2,6
Akü hücrelerinin sayısı		20 20
Akü		Li-Ionen Li-Ionen
Ürün kodu		2 607 337 047 2 607 337 047
Anma gerilimi	V= 36 36
Kapasitesi	Ah 4,0 4,0
Akü hücrelerinin sayısı		20 20
Şarj cihazı		AL 3620 CVProfessional	AL 3620 CVProfessional
Ürün kodu	EU	2 607 225 657	2 607 225 657
	UK	2 607 225 659	2 607 225 659
Şarj akımı	A	2,0	2,0
Müsaade edilen şarj sıcaklık aralığı	°C	0 - 45	0 - 45
Şarj süresi (akü boş durumda)
- 1,3	dak	55	55
- 2,0	dak	70	70
- 2,6	dak	95	95
- 4,0	dak	140	140
Ağırlığı EPTA-Procedure 01:2014'e göre	kg 0,6 0,6
Koruma sınıfı		☐/II	☐/II
*Şarj cihazı AL 3640 CV Professional ile birlikte

130 | Türkçe

Akülü çim biçme makinesi		Rotak 370 LI	Rotak 430 LI
Şarj cihazı		AL 3640 CVProfessional	AL 3640 CVProfessional
Ürün kodu EU		2 607 225 099	2 607 225 099
	UK	2 607 225 101	2 607 225 101
Şarj akımı	A	4	,
Müsaade edilen şarj sıcaklık aralığı	°C 0 - 45 0 - 45
Şarj süresi (akü boş durumda)
- 1,3	dak	45	45
- 2,0	dak	45	45
- 2,6	dak	65	65
- 4,0	dak	80	80
Ağırlığı EPTA-Procedure 01:2014'e göre	kg 1,0 1,0
Koruma sınıfı		☐/II /II	☐
*Şarj cihazı AL 3640 CV Professional ile birlikte

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-2-77 uyarınca belirlenmektedir.	3 600 ... HA4 4.. HA4 5..
Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:
Ses basıncı seviyesi	dB(A)	75	76
Gürültü emisyonu seviyesi	dB(A)	89	90
Tolerans K	dB	=1,0	=1,0
Koruyucu kulaklık kullanın!
Toplam titreşim değeri an (üç yönün vektör toplamı) ve tolerans K EN 60335-2-77'e göre belirlenmektedir:
Titreşim emisyon değeri an	m/s2	<2,5	<2,5
Tolerans K	m/s2	=1,5	=1,5

Montaj ve işletim Çalıştırma

İşlemin amacı	Şekil	Sayfa
Teslimat kapsamı	1	305
Tutamak kolunun takılması	2	306
Çim tutma selesinin takılması
Çim tutma selesinin takılması/çıkarılması	3	306-307
Akünün şarji	4	307
Akünün takılması	5	307
Akım devresi kesiciyi gevşetin ve park konumuna getirin	6	308
Kesme yüksekliğinin ayarlanması	7	308
Açma	8	308-309
Çalışırken dikkat edilecek hususlar	9	309
Kapama, Akım devresi kesicisinin gevşetilmesi	10	309-310
Akünün çıkarılması	11	310
Bıçakların bakımı	12	310
Aksesuar seçimi	13	311

Güvenliğiniz için

Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicihyi gevşetin ve aküyü çıkarın. Şalter kablosu hasarlı, kesilmiş veya sarılmış ise aynı şekilde hareket edin.
▶ Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüşte dönerler.
▶ Dikkat – Dönmekte olan kesici bıçağa dokunmayın.

Akünün şarji

▶ Başka şarj cihazı kullanmayın. Birlikte teslim edilen şarj cihazı bahçe aletinizdeki Li-lonen akülerin şarjına uyarlanmıştır.
▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işaretli şarj cihazları 220 V ile de çalıştırılabilir.

Aletinizdeki akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0 °C - 45 °C dereceler arasında şarjına izin verir. Bu sayede akünün kullanım ömrü uzar.

Not: Akü kısmı şarjlı olarak teslim edilir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.

Türkçe | 131

Li-lon aküler kullanım ömürleri kıslmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Li-lonen akü derin deşarja karşı "Electronic Cell Protection (ECP) ile korunmaktadır". Akü boşaldığı zaman bahçe aleti bir koruyucu sistem tarafından kapatılır: Kesici birçok artık hareket etmez.

DIKKAT

Bahçe aleti otomatik olarak kapandıktan sonra açma/kapama şalterine basmaya devam etmeyin. Akü hasar görebilir.

Şarj işlemi

Şarj cihazının şebeke fişi prize takılınca ve akü şarj yuvasına yerleştirilince şarj işlemi başlar.

Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü geriliminden bağımsız olarak optimum şarj akımı ile şarj işlemi gerçekleştirilir.

Bu yolla akü korunur ve şarj cihazı içinde daima tam şarlı olarak kalır.

Hızlı şarj işlemi

AL 3640 CV Professional

AL 3620 CV Professional

Hızlı şarj işlemi yeşil LED göstergelerinin yanıp sönmesi ile bildirilir.

Aküdeki gösterge elemanı: Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.

Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm "Teknik veriler".

Akü şarj edilmiş durumda

AL 3640 CV Professional

AL 3620 CV Professional

Yeşil LED göstergesinin sürekli yanması akünün tam olarak şarj edildiğini bildirir.

Ayrıca akünün tam olarak şarj olduğu yaklaşık 2 saniyelik sesli sinyalle de bildirilir.

Bu durumda akü hemen kullanılmak üzere alınabilir.

Akü takılı değilken yeşil LED göstergesinin sürekli yanması, fişin prize takılı olduğunu ve şarj cihazının işletme hazır olduğunu bildirir.

Akü sıcaklığı 0 °C altında veya 45 °C üstünde

AL 3640 CV Professional

AL 3620 CV Professional

Kırmızı LED göstergesinin sürekli yanması, akü sıcaklığının 0 °C –45 °C arasındaki hızlı şarj sıcaklığı dışında olduğunu bildirir. Müsaade edilen sıcaklığa erişilince şarj cihazı otomatik olarak hızlı şarj konumuna geçer.

Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED'i yanar.

Şarj işlemi mümkün değil

AL 3640 CV Professional

AL 3620 CV Professional

Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir.

Şarj işlemi başlatılamaz ve akünün şarji mümkün değildir (Bakınız: bölüm "Hata arama").

Şarj işlemine ilişkin açıklamalar

Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez.

Şarj işleminden sonra çok kısa süre çalışılabilıyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hükümlerine uyun.

Akünün soğutulmsar (Active Air Cooling)

Şarj cihazına entegre edilmiş olan fan kontrolü cihaz içindeki akünün sıcaklığını kontrol edir. Akü sıcaklığı 30 °C üzerinde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Devreye giren fan bir havalandırma sesi çıkarır.

Fan dönmüyorsa akü sıcaklığı optimum şarj aralığı içinde veya fan arızalı demektir. Bu durumda akünün şarj süresi uzar.

Çalışırken dikkat edilecek hususlar

Akü şarj durumu göstergesi

Akü akünün şarj durumunu gösteren bir akü şarj durumu göstergesi ile donatılmıştır. Şarj durumu göstergesi 3 yeşil LED'ten oluşur.

Şarj durumu göstergesi tuşuna basarak şarj durumu göstergesini aktif hale getirin. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner.

132 | Türkçe

Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir.

LED-Gösterge Akü kapasitesi

Sürekli ışık 3 yeşil LED ≥ 2/3

Sürekli ışık 2 yeşil LED ≥ 1/3

Sürekli ışık 1 yeşil LED ≤ 1/3

Yanıp sönme 1 yeşil LED Rezerve

Tuşa basıldıktan sonra hiç LED yanmazsa, akü arızalı demektir ve değiştirilmelidir.

Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti dururken sorgulanabilir.

Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında aktı tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.

Sıcaklık kontrol göstergesi

Sıcak kontrolüne ait göstergenin kırmızı LED'i akünün veya bahçe aletinin elektronik sisteminin (akü takılı iken) optimum sıcaklık aralığında olmadığını bildirir. Bu durumda bahçe aleti çalışmaz veya tam performansla çalışmaz.

Akünün sıcaklık kontrolü

Kırımızı LED tuşa veya açma/kapama şalterine basıldığında yanıp söner (akü takılı durumda): Akü izin verilen işletme sıcaklığı aralığı dışında.

70°C üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklık aralığına gelinceye kadar, kesme yapar.

Bahçe aleti elektronik sisteminin sıcaklık kontrolü

Kırmızı LED açma/kapama şalterine basılınca sürekli yanarsa: Bahçe aletinin elektronik sisteminin sıcaklığı 5 °C'nin altında veya 75 °C'nin üstünde demektir.

90 °C üzerindeki sıcaklıkta bahçe aletinin elektronik sistemi tekrar müsaade edilen sıcaklık aralığına ulaşılncaya kadar kapanır.

Kesme performansı (akü işletme süresi)

Kesme performansı (akü işletme süresi) çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır.

Biçme yaparken bahçe aletinin sık sık açılıp kapanması da kesme performansını düşürür (akü işletme süresi).

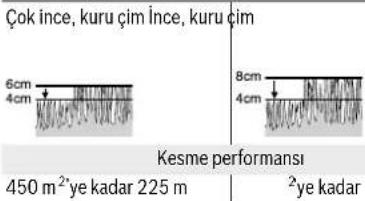

Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçme yapılması, kesme yüksekliğinin büyütülmesi ve makul bir tempo ile çalışılması tavsiye olunur. Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarışı temelindeki ilişkisini göstermektedir.

Kesme koşulları

Çok ince, kuru çim Ince, kuru çim 6cm 4cm 8cm 4cm Kesme performansi 450 m² ye kadar 225 m ² ye kadar

İşletme süresini uzatmak için Bosch bahçe aletleri için yetkili bir servisten bir yedek akü veya daha yüksek kapasiteli bir akü temin edilebilir.

Hata arama

Hata göstergesi Olası neden Giderilme yolu

Bahçe aleti çalışmıyor Tıkanma olabilir Akım devresi kesicisinin gevşetilmesi:

	Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın)
Akü tam olarak şarj edilmemiş Akünün şarji
Akü doğru olarak takılmamış Akünün yerleştirilmesi
Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayın ve başlangıç yükünü azaltmak için bahçe aletini devirin
Motor koruma sistemi devreye girmiş durumda	Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın
Akü çok soğuk veya çok sıcak	Aküyü ısıtin veya soğutun
Akım devresi kesicisi doğru veya tam olarak yerleştirilmemiş	Doğru yerleştirin
Açma/kapama şalterine basıldıktan sonra motor kısa bir gecikme ile çalışıyor	Motoru çalıştırmak için açma/kapama şalterini yaklaşık 1 – 3 saniye basılı tutun

F 016 L81 430 | (8.9.16) Bosch Power Tools

Türkçe | 133

Hata göstergesi	Olası neden	Giderilme yolu
Motor çalışıyor ve tekrar stop ediyor	Akü tam olarak şarj edilmemiş Akünün şarji
	Akım devresi kesicisi doğru veya tam olarak yerleştirilmemiş	Doğru yerleştirin
	Akü doğru olarak takılmamış Akünün yerleştirilmesi
	Akü çok soğuk veya çok sıcak Aküyü ısıtın veya soğutunDaha büyük kesme yüksekliği ayarlayın
Bahçe aleti kesintili olarak çalışıyor	Bahçe aletinin içindeki kablo sisteminde hata var	Müşteri servisine başvurun
	Motor koruma sistemi devreye girmiş durumda	Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın
Bahçe aleti düzensiz kesme izi bırakıyor ve/veyaMotor ağır çalışıyor	Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayın
	Bıçaklar körelmiş Bıçak değiştirme
	Tıkanma olabilir Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın)
	Bıçaklar yanlış takılmış Bıçakları doğru takın
Kesme performansı (akü işletme süresi) yeterli değil	Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayın ve yavaş tempoyla çalışın
	Çimler çok yüksek Daha büyük kesme yüksekliği ayarlayın ve yavaş tempoyla çalışın
	Çimler çok ıslak veya nemli Çimler kuruyuncaya kadar bekleyin ve yavaş tempo ile çalışın
	Çimler çok sık	Daha büyük kesme yüksekliği ayarlayın, daha yavaş tempoyla çalışın ve daha sık biçme yapın
	Bosch Bahçe Aletleri için yetkili bir Bosch Müşteri Servisinden yedek akü alınabilir	Müşteri servisine başvurun
Bahçe aleti açıldıktan sonra kesici bıçak dönmüyor	Bıçakların dönmesi çim tarafından engelleniyor	Bahçe aletini kapatınTıkanmaya giderin (daima bahçe eldivenleri kullanın)
	Bıçak somunu/-cıvatası gevşek	Bıçak somununu/-civatasını sıkın (17 Nm)
Aşırı titreşim ve gürültü var	Bıçak somunu/-cıvatası gevşek	Bıçak somununu/-civatasını sıkın (17 Nm)
	Bıçaklar hasarlı	Bıçak değiştirme
Şarj işlemi mümkün değil	Akü kontakları kirli	Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin
	Akü arızalı; çünkü akü içinde bir iletken kesintisi (tekil hücrede) var	Aküyü yenileyin
Şebeke bağlantı fişi prize takıldıktan sonra LED göstergeler yanmıyor	Şarj cihazının şebeke fişi takılı değil veya doğru takılı değil	Şebeke fişini tam olarak prize takın
	Priz, şebeke kablosu veya şarj cihazı arızalı	Şebeke gerilimi kontrol edin ve gerekiyorsa şarj cihazını Bosch Elektrikli El Aletleri için yetkili bir Müşteri Servisinde kontrol ettirin

Bakım ve servis

Akü bakımı

Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicisini gevşetin ve aküyü ve çim tutma selesini çıkarın.
- Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.

Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun:

• Aküyü nemden ve sudan koruyun.
• Aküyü -20 ... 50 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
• Aküyü şiddetli güneş ışını altındaki bahçe aleti içinde bırakmayın.
• Akünün saklanması için optimum sıcaklık 5 derecedir.
• Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Bosch Power Tools F 016 L81 430 | (8.9.16)

134 | Türkçe

Müşteri hizmeti ve uygulama danışmanlığı www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Izmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Nakliye

Alet içindeki lityum iyon (Li-lon) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin.

Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Bahçe aletlerini, şarj cihazlarını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.

Polski|135

Aküler/Bataryalar:

Li-Ion: Lütfen "Nakliye" bölümündeki uyarı ve açıklamalara uyun.

Değişiklik haklarımız saklıdır.

Polski

iki 450 m² | iki 225 m²

2000/14/EC: Ölçülen ses gücü seviyesi 89 dB(A), tolerans K = 1 dB, garanti edilen ses gücü seviyesi 89 dB(A); uygunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 32 Onaylanmış kuruluş: SRL, Sudbury, England, Nr. 1088

Rotak 430 LI

2000/14/EC: Ölçülen ses gücü seviyesi 90 dB(A), tolerans K = 1 dB, garanti edilen ses gücü seviyesi 90 dB(A); uygunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 32 Onaylanmış kuruluş: SRL, Sudbury, England, Nr. 1088 Teknik belgelerin bulunduğu yer: *

pl Rotak 370 LI
