NAUDOJIMO INSTRUKCIJA AQT 45-14 X BOSCH

Lietuviškai.... Puslapis 152

CE ....

AdvancedVac 20

UniversalVac 15

4

Bosch Power Tools 1 609 92A 3FK | (15.12.16)

6

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šią instrukcija.

▶ Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.
▶ Prižiūrėkite vaikus. Taip bus užti-krinta, kad vaikai su siurbliu nežaistų.

Lietuviškai | 153

!SPÈJIMAS

Nesiurbkite sveikatai kenksmingų medžiagų, pvz., buko, ažuolo, uolienų

ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios.

Išsiaškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

!SPÈJIMAS

Siurblj naudokite tik tada, jei susipa- žinote su visomis jo funkcijomis ir

esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti. Rūpeestingai išmokius, sumažėja netinkamo naudojimo ir sužalojimu tikimybė.

!SPÈJIMAS

Siurblys skirtas sausoms medžia- goms siurbti, o naudojant tinkamas

priemones – taip pat ir skysčiams siurbti. J vidų patekęs skystis padidina elektros smūgio riziką.

▶ Nesiurbkite siurbliu degių ir sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio sprogiose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti.

!SPÈJIMAS

Jei iš siurblio pradeda tekėti putos ir vanduo, siurblį nedelsdami išjunkite

ir ištuštinkite baką. Priešingu atveju galite pažeisti siurblį.

DÉMESIO

Siurblj leidžiama laikyti tik patalpose.

DÉMESIO

Reguliariai valykite plūdurą ir tikrinkite, ar jis nepažeistas. Priešingu atveju gali sutrikti veikimas.

Jei su siurbliu neišvengiamai reikia dirbti ēgnoje aplinkoje, naudokite nuotėkio srovės apsauginį jungiklj. Naudojant nuotėkio srovės apsauginį jungiklj sumažėja elektros smūgio pavojus.
Prijunkite siurbli prie tinkamai jžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su tvarkingu jžeminimu.
Kiekvieną kartą prieš pradėdami naudoti patikrinkite siurblj, laidą ir kištuką. Jei pastebite pažeidimų, siurblio nenaudokite. Neardykite siurblio patys, dėl jo remonto kreipkitės tik į kvalifikuotą specialistą. Remontuojant siurblj turi būti naudojamos tik originalios at-sarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų.
Per laidą nepervažiuokite ir jo nesuspauskite. Netraukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio pavojų.
Prieš atlikdami siurblio reguliavimo, techninės priežiūros ar valymo darbus, keisdami papildomą įrangą ar statydami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargos priemonė padės išvengti netyčinio siurblio paleidimo.
▶ Pasirūpinkite geru vėdinimu darbo vietoje.
▶ Siurbli turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog siurblys išliks saugus naudoti.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių.
▶ Neplaukite siurblio tiesiai i jī nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio rizika.
▶ Nepalikite be priežiūros ijungti siurblio.
▶ Siurblio nenaudokite kaip ilgalaikio nusiurbimo jrenginio.

Papildomos įspėjamosios nuorodos (AdvancedVac 20)

!SPÉJIMAS

Kištukinį lizdą naudokite tik naudojimo instrukcijoje nurodytu tikslu.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurbli. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

1+

Paleisties ir stabdymo automatinis itaisas

Dulkių nusiurbimas nuo veikiančių elektrinių įrankių

Siurblys automatiškai jsijungia ir su uždelsa vėl išsijungia

0

Išjungimas

1

Siurbimas

Nusėdusių dulkių siurbimas

Leidžiamoji prijungto elektrinio jrankio suminė galia (priklausomai nuo šalies)

Gaminio ir techninių duomenų aprašas

Siurblys yra skirtas sveikatai nekenksmingoms medžiagoms susiurbti/nusiurbti ir prapūsti bei nedegiemss skysčiams susiurbti/nusiurbti.

Šis siurblys yra skirtas tik privačiam naudojimui ir nėra skirtas profesionaliam naudojimui.

Siurblj naudokite tik tada, jei susipažinote su visomis jo funk- cijomis ir esate jj visiškai jvaldę arba buvote atitinkamai instruktuoti.

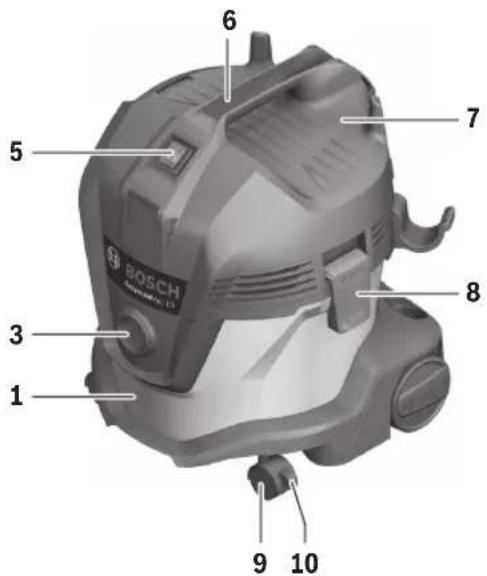

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemos numerius.

1 Bakas
2 Skysčių išleidimo anga (AdvancedVac 20)
3 Žarnos tvirtinimo anga (siurbimo funkcija)
4 Kištukinis lizdas elektriniam jrankiui (AdvancedVac 20)
5 Veikimo režimų perjungiklis (AdvancedVac 20)

154 | Lietuviškai

5 Ijungimo-išjungimo jungiklis (UniversalVac 15)
6 Rankena prietaisui pernešti
7 Siurblio viršutinė dalis
8 Siurblio viršutinės dalies užraktas
9 Vairuojamasis ratukas
10 Vairuojamujų ratukų stabdys

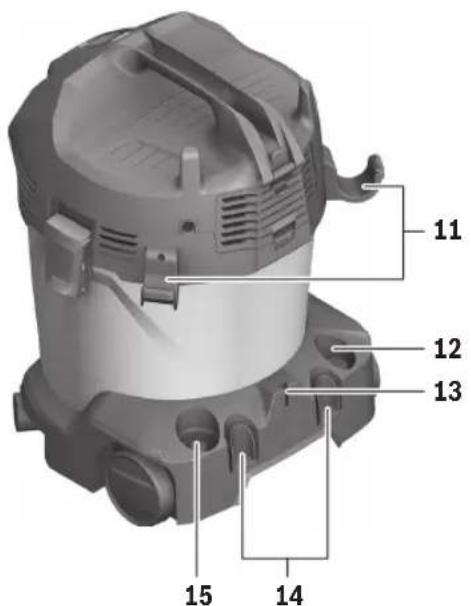

11 Siurbimo žarnos laikiklis
12 Laikiklis antgaliui tarpams siurbti
13 Laikiklis antgaliui grindims siurbti
14 Laikiklis siurbimo vamzdžiams
15 Laikiklis lenktam antgaliui/nusiurbimo adapteriui
16 Siurbiamoji žarna
17 Nusiurbimo adapteris
18 Lenktas antgalis
19 Antgalis tarpams siurbti
20 Siurbimo vamzdis
21 Antgalis grindims siurbti
22 Šepečių juosta* (AdvancedVac 20)

23 Guminis liežuvėlis* (AdvancedVac 20)
24 Guminis jdėklas/šepečių juosta* (UniversalVac 15)
25 Žarnos tvirtinimo anga (išpūtimo funkcija)
26 Oro išleidimo dangtelis
27 Mygtukas
28 Jungiamoji jungè
29 Dulkių surinkimo maišelis*
30 Guminio jdėklo/šepečių juostos atblokavimo mygtukas
31 Papildoma oro anga
32 Audinio filtras
33 Filtras
34 Filtro laikiklis
35 Filtro krepšys
36 Ilgalaikio naudojimo filtras
37 Laido laikiklis
38 Kilpa
*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Skysčių ir sausų dulkių siurblys	UniversalVac 15		AdvancedVac 20
Gaminio numeris	0 603 3D1 1.. 0 603 3D1 2..
Nominali naudojamoji galia	W 1000 1200
Dažnis	Hz 50/60 50/60
Bako talpa (bruto)	I	1	5
Talpa neto (skystis)	I	8	,
Dulkių surinkimo maišelio tūris	I	1	1
Maks. išretinimas (turbinos)	mbar 240 260
Maks. srautas (turbinos)	l/s	65	70
Paleisties ir stabdymo automatinis įtaisas		-	●
Svoris pagal „EPTA-Procedure 01:2014“	kg	6,9	7,6
Apsaugos klasė		☐ /II	⊕ /I
Apsaugos tipas		IP X4	IP X4

Pateikti duomenys galioja tuo atveju, kai nominali jtampa [U] yra lygi 230 V. Esant mažesnei jtampai, o taip pat priklausomai nuo elektrinio jrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktųjų.

Paleisties ir stabdymo automatinis įtaisas*

	Nominalioji átampa	Maks. galia	Min. galia
ES/IŠJ.	220-240 V	2000 W	100 W
JK	220-240 V	1800 W	100 W

*Leidžiamoji prijungto elektrinio įrankio suminė galia (priklausomai nuo šalies)

Informacija apie triukšmą ir vibraciją

UniversalVac 15 AdvancedVac 20
Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.
Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju siekia	77 dB(A)	78 dB(A)
Paklaida K	3 dB	3 dB

Triukšmo lygis darbo metu gali viršyti 80 dB(A). Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė a_n (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60335-2-69: a_n<2,5 m/s^2, K=1,5 m/s^2 .

Lietuviškai | 155

Montavimas

▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Siurbiamosios žarnos montavimas

Siurbimo funkcija (žiūr.pav. A1)

- Siurbimo žarną 16 jstatykite j žarnos tvirtinimo angą 3 ir sukite ją pagal laikrodžio rodyklę iki atramos.

Išpūtimo funkcija (žiūr. pav. A2)

Prapūtimo funkcija yra skirta sunkiai prieinamoms vietoms valyti arba naudojama ten, kur siurbti negalima, pvz., lapams iš žvyro pripildyto drenažo griovelio pašalinti.

▶ Siurblyje įdiegta išpūtimo funkcija. Panaudoto oro nepūskite i patalpą. Išpūtimo funkciją naudokite tik su švaria žarna. Dulkės gali būti kenksmingos sveikatai.
- Jjunkite siurblj ne mažiau kaip 5 s (jjungimo-išjungimo jungiklj 5/veikimo režimų perjungiklj 5 nustatykite ties simbolių „Siurbti“), kad iš siurbimo žarnos 16 pašalintumėte nusėdusias dulkes.
- Siurbimo žarną 16 sukite prieš laikrodžio rodyklę iki atramos ir ištraukite iš žarnos tvirtinimo angos 3.
- Atidenkite oro išleidimo dangtelj 26.
- Siurbimo žarną 16 jstatykite j žarnos tvirtinimo angą 25 ir sukite ją pagal laikrodžio rodyklę iki atramos.

Siurbimo papildomos irangos montavimas

Siurbimo žarna 16 yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą jrangą (nusiurbimo adapterį 17, lenktą antgalį 18).

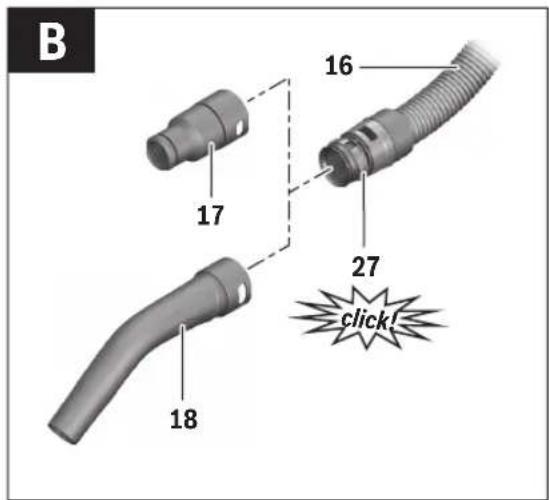

Nusiurbimo adapterio arba lenkto antgalio montavimas (žr. pav. B)

• Nusiurbimo adapterj 17 arba lenktą antgalj 18 jstatykite ant siurbimo žarnos 16 – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai 27.
• Norėdami nuimti, spauskite mygtukus 27 j vidų ir konstrukcines dalis ištraukite vieną iš kitos.

Antgalių ir vamzdžių montavimas

- Tada tvirtai ant lenkto antgalio 18 arba nusiurbimo adapterio 17 jstatykite pageidaujamą siurbimo papildomą jrangą (grindų antgalį, tarpų antgalį, siurbimo vamzdį ir kt.).

Dulkių surinkimo maišelio keitimas ir įdėjimas (Sausų dulkių siurbimas) (žr. pav. C1–C2)

Norėdami siurbti sausas dulkes, galite naudoti dulkių surinkimo maišelį (papildoma įranga). Tokiu būdu bus lengviau šalin ti dulkes.

Dulkių surinkimo maišelio keitimas ir įdėjimas (pap. Įrangā)

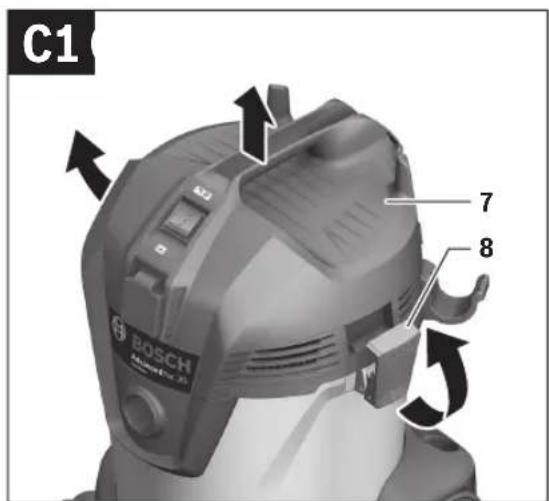

• Atspauskite užraktus 8 ir nuimkite siurblio viršutinę dalj 7.
• Pilną dulkių surinkimo maišelį 29 nuimkite nuo jungiamosios jungės 28, traukdami jį atgal, ir išimkite iš siurblio.
• Uždėkite naują dulkių surinkimo maišelį ant siurblio jungės. Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį yra prigludęs prie bako 1 vidinės sienelės.

- Vél užděkite siurblio viršutinę dalj 7 ir užspauskite užraktus 8.

Grindų antgalio įdėklų keitimas (žr. pav. D1 – D2)

Priklausomai nuo to, ką reikia siurbti (sausas ar šlapias medžiagas, kiliminę dangą ar kt.), į grindų antgalį 21 galite įstatyti įvairius įdėklus (guminį įdėklą, šepečių juostą).

• Norėdami iš grindų jdėklo išimti jdėklą, paspauskite atblokavimo mygtuką 30, esantį ant grindų antgalio 21.
• Norimą jdėkla 22/23/24 sąvaržomis įtvirtinkite grindų ant-galyje 21.

Naudojimas

▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Paruošimas naudoti

• Atkreipkite dėmesį i tinklo įtampaą! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir prie 220 V maitinimo tinklo.
  ▶ Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite.

Sprogioje aplinkoje siurblj naudoti draudžiama.

Kad tausotumėte energiją, siurblj jjunkite tik tada, kai naudo-site.

Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio viršutinės dalies 7 visada nuvyniokite visą siurbimo žarną 16.

Sausų dulkių siurbimas

Nusėdusių dulkių siurbimas

UniversalVac 15:

• Norėdami siurblį jjungti, jjungimo-išjungimo jungiklį 5 nustatykite ties simboliu „Siurbti“.
• Norėdami siurblį išjungti, jjungimo-išjungimo jungiklį 5 nustatykite ties simboliu „Iš-jungti“.

AdvancedVac 20:

• Norėdami siurblį jjungti, veikimo režimų perjungiklį 5 nustatykite ties simboliu „Siurbti“.
• Norėdami siurblį išjungti, veikimo režimų perjungiklj 5 nustatykite ties simboliu „lš-jungti“.

Dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. pav. E)

• Primontuokite nusiurbimo adapterj 17 (žr. „Nusiurbimo adapterio arba lenkto antgalio montavimas“, psl. 155).
• Nusiurbimo adapterj 17 jstatykite j elektrinio jrankio nusiurbimo atvamzdj.

Nuoroda: Dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą 31, esančią ant si-urbimo žarnos 16. Tokiu būdu pagerinama siurblio ir elektri- nio įrankio bendra galia.

156 | Lietuviškai

Tuo tikslu sukite žiedą, dengiantį papildomą oro angą 31, kol anga pasidarys maksimali.

AdvancedVac 20:

Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu 4. Prie jo galite prijungti išorinį elektrinį jrankį. Neviršykite maksimalios leidžiamos prijungto elektrinio įrankio suminės galios.

- Norėdami i jungti siurblio paleidimo ir sustabdymo automatini įtaisą, veikimo režimų perjungiklį 5 nustaty-kite ties simboliu „Paleidimo ir su-stabdymo automatinis įtaisas“.

- Norėdami jjungti siurblį, jjunkite prie kištukinio lizdo 4 prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai.

- Norėdami nusiurbimą baigtį, išjunkite elektrinį įrankį. Kad iš siurbimo žarnos būtų susiurbtos likusios dulkės, paleisties ir stabdymo automatinis įtaisas iki 6 sekundžių dar veikia iš inercijos.

- Norėdami siurblį išjungti, veikimo režimų perjungiklj 5 nustatykite ties simboliu „Iš-jungti“.

0

Skysčių siurbimas

ATSARGIAI! Siurblys neskirtas pavojingoms dulkéms siurbti. Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu ar degančių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.
▶ Siurblj draudžiama naudoti kaip vandens siurblj. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.
▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuka.
- Atspauskite užraktus 8 ir nuimkite siurblio viršutinę dalj 7.

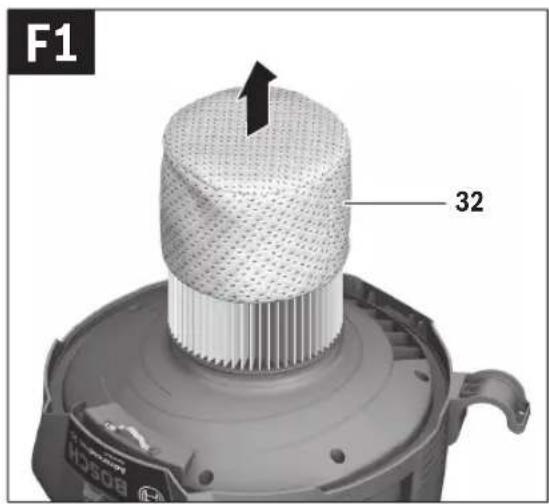

- Prieš siurbdami skysčius išimkite dulkių surinkimo maišelį 29, audinio filtra 32 ir ištuštinkite konteinerį 1.
- I š val y kite fil tr a 33 (žr. „Filtro valymas/psl. 156).
- Vél uždėkite siurblio viršutinę dalj 7 ir užspauskite užraktus 8.
- AdvancedVac 20: İgrindų antgalį 21 jdėkite guminį jdėklą 23 (žr. „Grindų ant-galio jdėklų keitimas“, psl. 155).

Siurblys yra su plūduru. Kai pasiekiamas maksimalus pripildymo aukštis, sumažėja siurbimo galia. Siurblį nedelsdami išjunkite (jjungimo-išjungimo jungiklis 5/veikimo režimų perjungiklis 5 ties simboliu „Siurbti“).

- Ištuštinkite konteinerj 1. AdvancedVac 20: Per skysčių išleidimo angą 2 ištuštinkite rezervuarą.

Kad po skysčių siurbimo išvengtumėte pelėsių susidarymo:

• Nukelkite siurblio viršutinę dalj 7 ir palikite, kad gerai iš-džiūtų.
• Išimkite filtrą 33 ir ji taip pat palikite gerai išdžiūti (žr. „Filtro valymas/keitimas“, psl. 156).

Priežiūra ir servisas

Priežiūra ir valymas

▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuka.
- Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Filtro valymas/keitimas (žr. pav. F1–F4)

Pažeistą filtrą nedelsdami pakeiskite.

• Atspauskite užraktus 8 ir nuimkite siurblio viršutinę dalj 7.
• Audinio filtrą 32 nutraukite nuo filtro 33 ir pastuksenkite, kad iškristų visi nešvarumai.
• Sukite filtro laikiklj 34 iki atramos sukimosi kryptimi „ 6 “ ir išimkite filtrą 33 iš rezervuaro 1.
  – Filtro briaunas nuvalykite minkštu šepečiu. arba

Pažeistą filtrą pakeiskite.

• Filtrą 33 użmaukite ant filtro korpuso 35 ir sukite filtro laikiklj 34 iki atramos sukimosi kryptimi „“. Filtro 33 anga turi būti tiksliai ant filtro korpuso 35 padėties nustatymo kumštelių. Turite jausti, kaip filtro laikiklis 34 jsistato.
• Audinio filtrą 32 užmaukite ant filtro 33.

Audinio filtras 32 turi visiškai gaubti filtrą 33, o guminė juostelė turi būti griovelyje tarp filtro ir korpuso.

- Vél uždėkite siurblio viršutinę dalj 7 ir užspauskite užraktus 8.

Bakas

- Baką 1 retkarčiais išvalykite jprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Ilgalaikio naudojimo filtro valymas (žr. pav. G)

Kad siurblio našumas išliktų optimalus, ilgalaikio naudojimo keitimas" retkarčiais išvalykite.

• Atidenkite oro išleidimo dangtelj 26 ir išimkite ilgalaikio naudojimo filtrą 36.
• Ilgalaikio naudojimo filtrą 36 praplaukite po tekančiu van- deniu ir palikite gerai išdžiūti.
• Išvalytą filtrą vėl įdėkite ir patikrinkite, ar jis saugiai ir tinkamai jstatytas. Uždenkite oro išleidimo dangtelį.

Gedimai

Jei siurbimo našumas nepakankamas, patikrinkite:

• Ar tinkamai uždėta siurblio viršutinė dalis 7?
  – Ar neužsikimšusi žarnų sistema?
• Ar sujungti siurbimo vamzdžiai 20?
• Ar neprisipildé bakas 1?
• Ar neprisipildė dulkių surinkimo maišelis 29?
• Ar filtrai užnešti dulkėmis?

Perkaitęs siurblys išsijungia. Atlikite šiuos veiksmus:

• Mažiausiai 60 min palaukite, kol siurblys atvės.
• Kištuką ištraukite iš kištukinio lizdo ir iš naujo jstatykite j kištukinį lizdą.

Lietuviškai | 157

- Jsitikinkite, kad rezervuaras 1 ir dulkių surinkimo maišelis 29 yra tušti, siurbimo žarna 16, filtras 33 ir ilgalaikio naudojimo filtras 36 neužsikimše.

Reguliariai ištuštinant užtikrinamas optimalus siurbimo našumas.

Jei siurbimo našumas vis tiek nepakankamas, siurblj pristaty-kite j klientų aptarnavimo skyrių.

Sandėliavimas (žr. pav. H)

• Siurbimo vamzdžius 20 jstatykite j laikiklius 14.
• Siurbimo žarną 16, apsukę aplink siurblio viršutinę dalj, jdėkite j laikiklj 11, siurbimo žarnos galą jdėkite j vieną iš šių dviejų laikiklių 11.
• Maitinimo laidą susukite ant laido laikiklio 37.
• Kilpas 38 pritvirtinkite prie elektros laido laikiklio 37.
• Lenktą antgalj 18 arba nusiurbimo adapterj 17 jstatykite j laikiklj 15.
• T a r p u a19ajtatykite j laikiklj 12.
• Grindų antgalį 21 jstatykite į laikiklj 13.
• Siurblj neškite tik už rankenos 6.
• Siurblj pastatykite sausoje patalpoje ir apsaugokite, kad juo nesinaudotų pašaliniai.
• Norėdami užfiksuoti vairuojamuosius ratukus 9, paspauskite vairuojamujų ratukų stabdį 10.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys i klausimus apie mūsų gaminius ir papildomą jranga.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklj gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Siurblys, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite siurblių i buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami siurbliai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

158

2 609 256 F35

2 609 256 F41
