GHP 5-55 Professional - Aukšto slėgio plovykla BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Terminis aukšto slėgio valiklis
Prekės ženklas	Bosch
Modelis	GHP 5-55 Professional
Matmenys (ilgis × plotis × aukštis)	850 × 600 × 900 mm
Svoris	55 kg
Kuras	Benzinas (4 taktų variklis)
Variklio galia	5,5 AG
Maksimalus slėgis	180 bar
Maksimalus vandens srautas	500 l/h
Maksimali vandens temperatūra	60 °C
Valymo technologija	Sukamasis antgalis, putų sistema
Važiuoklės tipas	Vežimėlis su ratais ir rankena
Vandens prijungimas	Greitai atsegama jungtis 3/4"
Žarnos ilgis	10 m
Priežiūra ir valymas	Valyti filtrus, išleisti siurblį, pakeisti variklio alyvą
Sauga	Automatinis variklio sustabdymas, saugos vožtuvas, apsauga nuo šalčio
Atsarginės dalys ir taisomumas	Antgaliai, žarnos, tarpinės, filtrai prieinami internetu
Bendra informacija	Garso lygis 98 dB(A), vibracijos lygis 2,5 m/s²

Dažnai užduodami klausimai - GHP 5-55 Professional BOSCH

Kokią variklio alyvą naudoti?

Naudokite SAE 10W-30 arba 15W-40 alyvą 4 taktų varikliui. Dėl tikslaus kiekio (apie 0,6 L) žiūrėkite instrukciją.

Kaip išleisti siurblį prieš naudojimą?

Šiek tiek atsukite siurblio išleidimo vožtuvą, tada paspauskite pistoleto gaiduką be antgalio, kol vanduo ims tekėti be oro burbuliukų. Tada vėl uždarykite vožtuvą.

Kokį antgalį naudoti intensyviam valymui?

Naudokite pateiktą sukantį antgalį (valymo antgalį). Jis sukuria aukšto slėgio sūkurinę srovę, kad pašalintų sunkius nešvarumus.

Kaip prižiūrėti vandens įleidimo filtrą?

Išimkite filtrą iš vandens jungties, nuvalykite švariu vandeniu ir vėl įdėkite. Reguliariai tikrinkite, kad išvengtumėte užsikimšimų.

Ką daryti, jei mašina neužsiveda?

Patikrinkite benzino ir alyvos lygį, uždegimo žvakę, benzino čiaupą ir pistoleto gaiduką (turi būti nuspaustas). Išsamesnės informacijos ieškokite instrukcijoje.

Kaip naudoti putų sistemą?

Užpildykite ploviklio baką, uždėkite putų antgalį ant pistoleto, tada tepkite putas žemu slėgiu. Palikite veikti ir nuplaukite aukštu slėgiu.

Koks yra didžiausias leistinas slėgis?

Maksimalus darbinis slėgis yra 180 bar. Neviršykite šio slėgio, kad nepažeistumėte prietaiso ar paviršių.

Kaip paruošti mašiną žiemai?

Išleiskite benzino baką, paleiskite variklį, kol jis sustos, tada išleiskite siurblį ir vandens įleidimą, kad išvengtumėte užšalimo. Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Kur rasti atsargines dalis?

Atsarginės dalys, tokios kaip antgaliai, žarnos ir filtrai, yra prieinamos įgaliotuose Bosch atstovuose arba internetu per klientų aptarnavimo tarnybą.

Koks yra prietaiso garso lygis?

Garso lygis yra apie 98 dB(A). Naudojant mūvėkite klausos apsaugos priemones.

NAUDOJIMO INSTRUKCIJA GHP 5-55 Professional BOSCH

Lietuviškai.... Puslapis 259

عربي ١٢٦٥

۲۸۵ صارسی

4|

Simboliai ant prietaiso

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite

žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Bendrasis įspėjimas apie pavojų.

Niekada nenukreipkite vandens srovės j žmones, gyvūnus arba elektrines dalis.

Dèmesio: jei aukšto slėgio srovė netinkamai naudojama, ji gali būti pavojinga.

260 | Lietuviškai

Pagal galiojančias taisykles, irenginį be skyriklio prie geriamojo vandens tinklo jungti draudžiama. Naudokite

BA tipo skyriklj, kaip nurodyta IEC 61770.

Per skyriklj pratekėjęs vanduo tampa nebetinkamas gerti.

Esant savaiminiam įsiurbimui, naudokite 3 m ilgio įsiurbimo rinkinį (F 016 800 335).

Naudotojo kvalifikacija ir asmeninės apsaugos priemonės

▶ Šiuo prietaisu gali naudotis asmenys su fizinėmis, jutiminėmis bei dvasinėmis negaliomis, taip pat asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri už jų saugumą atsakingas asmuo arba jei jie išmokomi saugiai naudotis prietaisu ir suvokia, su kokiais pavojais tai susiję.
▶ Vaikams ir paaugliams šiuo prietaisu dirbti draudžiama. Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.
▶ Su prietaisu leidžiama dirbti tik tiems asmenims, kurie yra instruktuoti, kaip prietaisą naudoti ir valdyti, arba asmenims, galintiems pateikti jrodymą, jog moka dirbti su šiuo prietaisu.

Kad apsisaugotumėte nuo vandens, dalelių ir (arba) aerozolio, kurie atšoka nuo objekto, naudokite specialias asmenines apsaugos priemones (AAP), pvz., apsauginius akinius, respiratorių ir kt. Jei vanduo siurbiamas iš išorinio šaltinio, nejkvėpkite aerozolių, nes vandenyje gali būti sveikatai kenksmingų medžiagų.

▶Aukšto slėgio plovimo įrenginiu nedirbkite arti žmonių, nedėvinčių asmeninės apsaugos priemonių.

ljungimas i elektros tinklą

▶ Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis.
▶Darbinė įtampa yra 230 V AC (ne Europos šalyse gali būti 220 V ar 240 V).
▶ Šj I apsaugos klasės jrenginį leidžiama jungti tik prie pagal taisykles jžemintų įtampos šaltinių.
▶ Elektros įtampos tiekimas turi būti instaliuotas kvalifikuoto elektriko pagal IEC 60364-1 reikalavimus.
▶ Prietaisą rekomenduoja jungti tik j tokj kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu.

Reikalavimai ilginamiesiems kabeliams ir kištukams

▶ Ilginamasis kabelis turi būti su jžeminimu. Ilginamojo kabelio kištukas ir jungtis turi būti nepralaidüs vandeniui, apsaugoti nuo aptaškymo ir skirti naudoti lauke. Jei abejojate, kreipkitės į kvalifikuotą elektriką arba į artimiausią Bosch techninio aptarnavimo centra.
▶ Laido skerspjūvis turi atitikti šiuos reikalavimus: iki maks. 20 m ilgio 2,5 mm², iki maks. 50 m ilgio 4,0 mm².
▶Jei elektros tiekimo laido kištukas netinka naudojamam lizdui, kreipkitės į įgaliotą techninio aptarnavimo centra, kad netinkamą kištuką nupjautų ir pakeistu tinkamu. Jei originalus kištukas yra su

Lietuviškai | 261

jmontuotu saugikliu, pakaitinio kištuko saugiklio vertė turi atitikti originalaus saugiklio vertę. Nupjautą kištuką pašalinkite, kad jis nebūtų jkištas į jokį kitą lizdą ir nejvyktų elektros smūgis.

▶Tik Didžiojoje Britanijoje platinamiems prietaisams: prietaisas yra su tinklo kištuku, kuriame jmontuotas saugiklis, atitinkantis standarto BS1363/A reikalavimus (ASTA patikra atlikta pagal BS1362).
▶ Jei jrenginj – kad ir trumpam laikui – ketinate palikti be priežiūros, iš kištukinio lizdo ištraukite kištuką.
▶Nelieskite kištuko ir kištukinio lizdo šlapiomis rankomis.
- Dirbdami su prietaisu neištraukite tinklo kištuko.
- Kištukinė jungtis, siejanti elektros tiekimo ir ilginamajį kabelius, turi visada likti sausa. Ją draudžiama palikti ant žemės (atstumas turi būti 60 cm).
▶ Nenaudokite prietaiso, jei pažeistas maitinimo laidas arba svarbios dalys dalys, pvz., aukšto slėgio žarna, purškimo pistoletas arba apsauginiai įtaisai.
▶ Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jj galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų.

Prijungimas prie vandens tiekimo sistemos

▶ Laikykitės jūsų vandens tiekimo bendrovės taikomų reikalavimų.

▶ Prietaiso prie geriamojo vandens tiekimo sistemos niekada nejunkite be atbulinio vožtuvo. Vanduo, kuris pratekėjo pro atbulinį vožtuva, laikomas nebetinkamu gerti.

Aukšto slėgio žarna

▶Aukšto slėgio žarnos, armatūros ir movos yra svarbios prietaiso saugumui užtikrinti. Naudokite tik gamintojo rekomenduojamas žarnas, armatūras ir movas.
▶ Pažeista aukšto slėgio žarna gali sprogti, todėl ją reikia nedelsiant pakeisti. Aukšto slėgio žarnos niekada netraukite per aštrias briaunas. Jei aukšto slėgio žarna susipynusi, už jos netraukite.

Plovimo priemonių taikymas

► Naudokite tik prietaiso gamintojo rekomenduojamas plovimo priemones ir laikykitės gamintojo pateiktų naudojimo, šalinimo ir jspėjamųjų nuorodu.
►Rekomenduojame nenaudoti neskiestų plovimo priemonių. Produktai yra saugūs, jei jų sudėtyje nėra rūgščių, šarmų ir kitų aplinkai kenksmingų medžiagų. Plovimo priemones rekomenduojame laikyti vaikams nepasiekiamoje vietoje. Jei plovimo priemonės patenka į akis, nedelsdami kruopščiai praplaukite vandeniu; prariję priemonės nedelsdami kreipkitės į gydytoją.
▶Draudžiama siurbti skysčius, kurių sudėtyje yra tirpiklių, neskiestas rūgštis, acetoną ir tirpiklius, jskaitant benziną, dažų skiediklius ir mazutą, nes purškiant šias medžiagas susidarantis rūkas yra labai degus, sprogus ir nuodingas.

262 | Lietuviškai

Veiksmai prieš pradedant eksploatuoti

• Dirbančiajam asmeniui prietaisą leidžiama naudoti tik pagal paskirtį. Būtina atsižvelgtį j prietaiso naudojimo vietoje esančias realias sąlygas. Dirbdami būtinai atsižvelkite į kitus žmones, ypač į vaikus.
  ▶ Prieš pradedant prietaisą ir papildomą jrangą naudoti, reikia patikrinti, ar jie tvarkingos būklės ir ar saugiai veikia. Pastebėjus net ir nedidelių pažeidimų, naudoti draudžiama.
  ▶ Užtikrinkite, kad aukšto slėgio plovimo jrenginys horizontaliai ar vertikaliai stovėtu ant lygaus pagrindo.
  ▶Visos darbo zonoje esančios dalys su jtampa turi būti apsaugotos nuo aptaškymo.

Antgalio skleidžiama vandens srovė sukelia stiprią purškimo pistoleto atatranką. Todėl purškimo pistoletą visuomet laikykite abiem rankomis.

Nenukreipkite vandens srovės j aukšto slėgio plovimo įrenginį.

Nenukreipkite vandens srovės j save ar kitus asmenis, norėdami nuplauti drabužius ar batus.

▶Purškimo pistoleto gaiduką padętyje „ON“ draudžiama fiksuoti net ir trumpam laikui.
▶ Metalinės dalys po ilgesnio naudojimo gali įkaisti. Jei reikia, mūvėkite apsauginėmis pirštīnėmis.

▶Aukšto slėgio plovimo įrenginiu nedirbkite per audrą ar liūtį, o ypač jei gali trenkti žaibas.
- Dirbant su prietaisu pavojingose zonose (pvz., degalinėse) būtina laikytis specialiųjų saugos nuorodu. Patalpose, kuriose yra sprogimo pavojus, prietaisą naudoti draudžiama.
▶ Neapdorokite paviršių, kurie išskiria sveikatai kenksmingas medžiagas (pvz., asbestą).

Kad transporto priemonių padangų ir vožtuvų nepažeistų aukšto slėgio srovė, plaukite ne mažesniu kaip 30 cm atstumu. Pirmasis padangų pažeidimo požymis yra spalvos pakitimas. Pažeistos transporto priemonių padangos ir vožtuvai kelia pavojų gyvybei.

Veiksmai prieš atliekant techninę priežiūrą

▶ Prieš atlikdami bet kokius prietaiso valymo ar techninės priežiūros darbus, ištraukite tinklo kištuką.
▶ Prietaisas turi būti remontuojamas jgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
▶Leidžiama naudoti tik gamintojo aprobuotą papildomą įrangą ir atsargines dalis. Tik naudojant originalią papildomą įrangą ir atsargines dalis užtikrinama, kad prietaisas veiks be trikdžių.

Instrukcijoje naudojami simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšme. Prašome jsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau naudositės elektriniu jrankiu.

Lietuviškai | 263

Simbolis Reikšmė

Judėjimo kryptis

Reakcijos jėgos kryptis

Masé

Jungta

Išjungta

Lo

Žemas slėgis

Hi Aukštas slėgis

Papildoma jranga

Elektrinio įrankio paskirtis

Prietaisas yra profesionalaus naudojimo ir skirtas plotams bei paviršiams aplink namus ir pastatus, taip pat jrankiams, transporto priemonėms ir valtims plauti taikant tinkamus priedus, tokius kaip, pvz., Bosch aprobuotas plovimo priemones.

Prietaisui naudoti pagal paskirtj tinkama aplinkos temperatūra yra nuo 0 °C iki 50 °C.

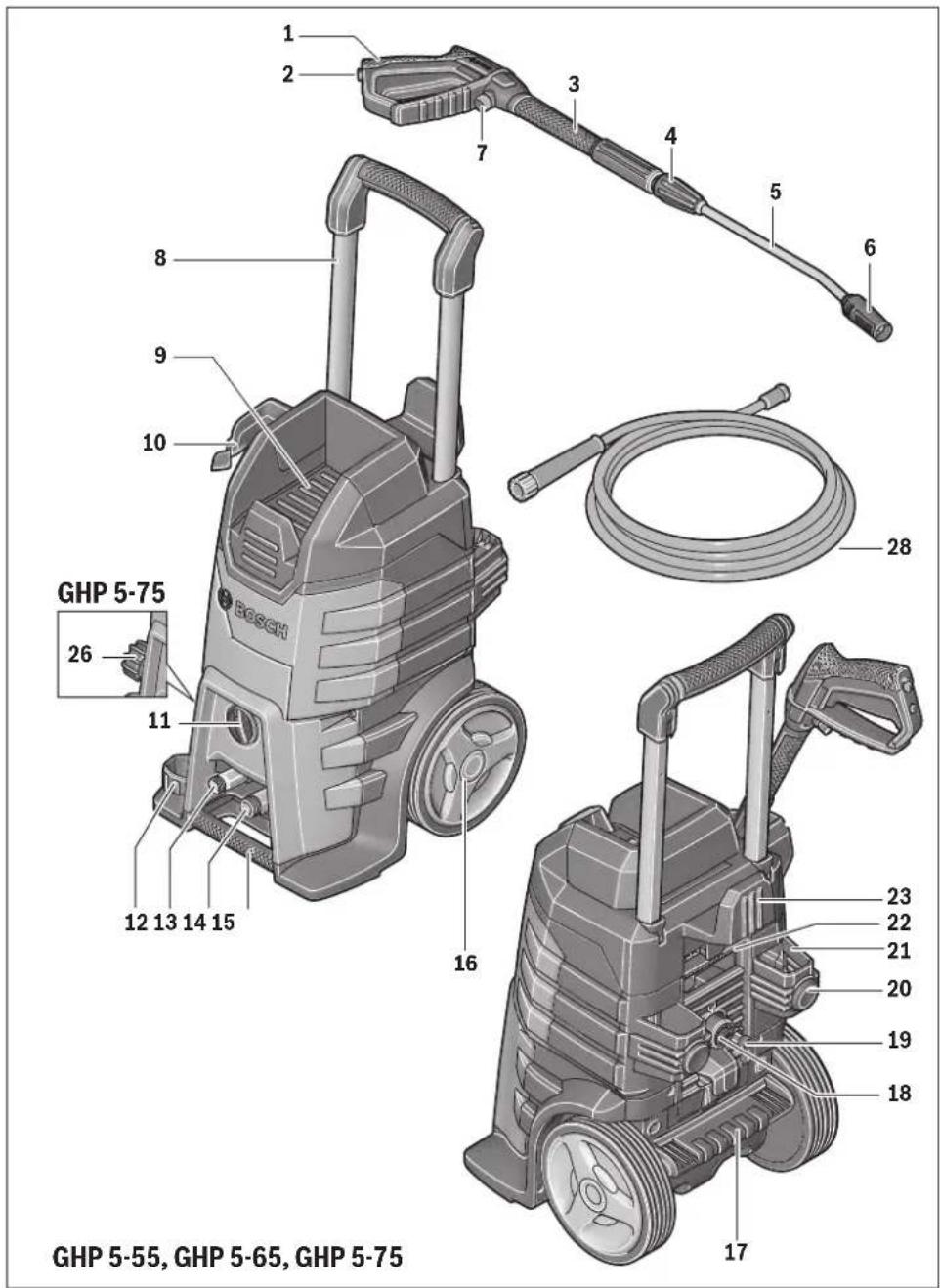

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka schemose nurodytus numerius.

1 Gaidukas
2 Gaiduko blokatorius
3 Purškimo pistoletas
4 Purškimo vamzdžio srieginė jungtis

5 Nerūdijančio plieno purškimo vamzdis
6 Antgalis
7 Aukšto slėgio žarnos jungtis (purškimo pistoletas)
8 Rankena
9 papildoma détuvé (GHP 5-55/GHP 5-65/GHP 5-75)
10 Purškimo vamzdžio laikiklis viršuje
11 Tinklo jungiklis
12 Purškimo vamzdžio laikiklis apačioje
13 Aukšto slėgio žarnos jungiamasis atvamzdis (GHP 5-55/GHP 5-65/GHP 5-75)
14 Vandens žarnos jungtis
15 Papildoma transportavimo rankena
16 Transportavimo ratukai
17 Pedalas
18 Plovimo priemonės dozavimo varžtas
19 Plovimo priemonės siurbiamoji žarna
20 Guminė kojelė
21 Dètuvé
22 Transportavimo rankena užpakalyje
23 Laido laikiklis
24 Žarnos būgno rankena (GHP 500 X/GHP 5-65 X/GHP 5-75 X)
25 Žarnos bügnas (GHP 500 X/GHP 5-65 X/GHP 5-75 X)
26 Slégio nustatymas (GHP 5-75/GHP 5-75 X)
27 Manometras (GHP 5-75 X)
28 Aukšto slėgio žarna (GHP 5-55/GHP 5-65/GHP 5-75)

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.

Techniniai duomenys

Aukšto slėgio plovimo įrenginys		GHP 5-55	GHP 500X	GHP 5-65	GHP 5-65X	GHP 5-75	GHP 5-75X
Gaminio numeris	3 600...	J10 4..	J10 9..	J10 5..	J10 6..	J10 7..	J10 8..
Nominali naudojamoji galia	kW	2,2	2,2	2,4	2,4	2,6	2,6
Tiekiamo vandens temperatūra maks.	°C	50	50	50	50	50	50
Vardinis srautas	l/h	500	500	485	485	560	560
Nominalus slėgis	MPa	11,5	11,5	13,0	13,0	14,0	14,0
Maksimalus darbinis slėgis	MPa	13,0	13,0	16,0	16,0	18,5	18,5
Vandens srautas	l/h	520	520	520	520	570	570
Maksimalus slėgis įvade	MPa	1	1	1	1	1	1
Vamzdžio atatrankos jėga, esant maksimaliam slėgiui	N	19,71	19,71	20,46	20,46	24,37	24,37
Variklio izoliacija		F klasė	F klasė	F klasė	F klasė	F klasė	F klasė

Jungiant prietaisą atsiranda trumpalaikis jtampos kritimas. Esant netinkamoms elektros tinkło sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinkło varža yra mažesnė nei 0,153 omų, trikdžių neturelų buli.
Bosch Power Tools F 016 L81 097 | (13.5.15)

264 | Lietuviškai

Aukšto slėgio plovimo įrenginys	GHP 5-55	GHP 500X	GHP 5-65	GHP 5-65X	GHP 5-75	GHP 5-75X
Variklio apsaugos tipas	IPX5	IPX5	IPX5	IPX5
Automatinio sustabdymo funkcija	●	●	●	●	●	●
Manometras	--	-	-	-	-	●
Slėgio nustatymas	--	-	-	-●●
Žarnos būgnas	-●	-●	-●
Tinklo varža	Ω 0,153	0,153	0,153	0,153	0,153
Svoris pagal „EPTA-Procedure 01/2003"	kg 22,0	24,8	23,5	25,0	26,7	28,2
Apsaugos klasė	⊕/I	⊕/I	⊕/I	⊕/I	⊕/I	⊕/I
Serijos numeris	Žr. serijos numerį (firminėje lentelėje) ant aukšto slėgio plovimo jrenginio
ljungiant prietaisą atsiranda trumpalaikis įtampos kritimas. Esant netinkamoms elektros tinklo sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo varža yra mažesnė nei 0,153 omų, trikdžių neturėtų būti.

Informacija apie triukšma ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-79.	3 600 ...	J 10 4..	J10 5..	J10 6..	J10 7..	J10 8..	J10 9..
Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:
Garso slėgio lygis	dB(A)	78	78	78	78	77	77
Garso galios lygis	dB(A)	92	92	92	92	91	91
Paklaida K	dB	= 2,5	= 2,5	= 2,5	= 2,5	= 2,3	= 2,3
Dirbkite su klausos apsaugos priemonėmis!
Vibraciju bendrosios vertės ah(trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 60335-2-79:
Vibraciju spinduliuotės vertė ah	m/s2	= 1,841	= 1,841	= 1,841	= 1,841	= 1,841	= 1,841
Neapibrėžtis K	m/s2	= 1,5	= 1,5	= 1,5	= 1,5	= 1,5	= 1,5

Atitikties deklaracija C€

	3 600 ...	J 10 4..	J10 5..	J 10 6..	J10 7..	J10 8..	J10 9..
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo 2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 60335-2-79.
2000/14/EB: garantuotas garso galios lygis: Atitikties įvertinimas atliktas pagal priedą V.	dB(A)	92	92	92	92	91	91

Produkto kategorija: 27

Techniné byla (2006/42/EB, 2000/14/EB) laikoma:

Nuoroda: vardinis slėgis sukuriamas tik tada, kai tiekiamas pakankamas vandens srautas. Vandens srautas yra pakankamas, jei 10 litry kibirui pripildyti reikia mažiau nei vienos minutės.

ISPEJIMAS: dėl nuolatinio veikimo be vandens gali būti pažeidžiamas siurblys

NURODYMAS: kad vandens srautas būty pakankamas, naudokite kuo trumpesnę 13 mm skersmens (1/2") žarną. Jei naudojate ilgesnę negu 10 m žarną, jos skersmuo turi būti 19 mm (3/4"). Vandens čiaupą atsukite visiškai. Visos jungtys turi būti sandarios. Reguliariai valykite vandens filtrą (žr. skyrių „Techninė priežiūra”).

• Rekomenduojame visada naudoti išorinį vandens filtrą (papildoma įranga). Kontroliuokite vandens filtro sandarumą.
• Jei reikia, sumontuokite žarnos adapterj (j tiekiamą komplektą nejeina).
• Prijunkite tinkamą vandens żarną, geriausia 13 mm (1/2") arba 19 mm (3/4") skersmens.
• Vandens čiaupą atsukite visiškai ir patikrinkite visų jungčių sandarumą.

ljungimas i elektros tinklą (žr. pav. G)

NURODYMAS: vardiné galia pasiekiama tik tada, kai aukšto slégio plovimo jrenginys prijungiamas prie stabilaus srovés tiekimo šaltinio. Jei naudojamas ilgas per mažo skersmens ilginamasis kabelis, nevyniotas nuo būgno kabelis, taip pat jei prie vienos elektros jungties prijungiami ir tuo pačiu metu eksploatuojami keli prietaisai arba elektros srovės svyravimai peržengia leidžiamas ribas, gali nepasileisti variklis arba jrenginys gali dirbti per mažu slęgiu.

Oro išleidimas iš aukšto slėgio plovimo įrenginio ir žarnų (žr. pav. G)

NURODYMAS: kiekvieną kartą, kai aukšto slėgio plovimo jrenginį prijungiate prie vandens tiekimo šaltinio, orui išleisti atlikite šiuos veiksmus:

Tinklo jungiklj palikti padetyje IŠJ (0).

Nusukite vamzdj nuo purškimo pistoleto.

• Paspaudus purškimo pistoleto gaiduką, iš pistoleto girdimai išsiveržia oras ir vanduo. Laikykite gaiduką nuspaustą, kol vanduo pradės tekėti tolygiai. Atleiskite gaiduką.
• Sumontuokite vamzdj.
• Jjunkite aukšto slėgio valymo įrenginį tinklo jungikliu.
• Paspauskite jjungimo blokavimo jtaisą ir po to purškimo pistoleto gaiduką.

Alternatyvių vandens šaltinių naudojimas (žr. I pav.)

Aukšto slėgio valymo įrenginys gali siurbti vandenį iš įvairių talpų ir gamtinių vandens šaltinių. SVARBU, kad būty siurbiamas tik švarus vanduo ir kad visada būty sumontuoti ir švarus vidinis ir išorinis vandens filtrai (žr. skyrių „Techninė priežiūra“).

Atviri rezervuarai/talpos ir gamtiniai vandens šaltiniai (žr. I pav.)

Naudokite papildomą jsiurbimo jranga, j kurią jeina:

• s t a m b u s i s jsiurbimo filtras su atbuliniu vožtuvu
• 3 m ilgio sustiprinta siurbimo žarna
• universali mova prie aukšto slėgio plovimo jrenginio jungti Su šia papildoma jranga aukšto slėgio valymo jrenginys gali siurbti vandenj iki 0,5 m virš vandens lygio. Tai gali užtrukti 25 - 50 sek.

3 m ilgio žarną visiškai panardinkite po vandeniu, kad būty išstumiamas oras. 3 m ilgio žarną prijukite prie aukšto slėgio valymo jrenginio ir užtikrinkite, kad stambusis jsiurbimo filtras būty po vandeniu.

Leiskite aukšto slėgio valymo jrenginiui veikti su nuimtu purškimo pistoletu, kol iš aukšto slėgio žarnos vanduo pradės tekėti tolygia srove. Jei praėjus 25 – 50 sek. nepradės bėgti vanduo, išjunkite ir patikrinkite jungtis. Pradėjus tekėti vandeniui, aukšto slėgio valymo jrenginį išjunkite ir, kad parengtumėte darbui, prijunkite purškimo pistoletą ir vamzdį. Svarbu, kad žarna ir movos būtų geros kokybės ir sandariai sujungtos, taip pat, kad tarpikliai būtų nepažeisti ir tiesiai įstatyti. Nesandarios jungtys gali trukdyti įsiurbti.

Vandens talpa su ištuštinamuoju čiaupu (žr. I pav.)

Jei aukšto slėgio valymo jrenginys jungiamas prie rezervuaro su atitinkamu ištuštinamuoju čiaupu, pirmiausia prie čiaupo reikia prijungti vandens žarną (nejeina j komplektą). Atverkite čiaupą, kad iš žarnos išstumtumėte visą orą, ir tada junkite ją prie aukšto slėgio valymo jrenginio.

Plovimo priemonių taikymas (žr. pav. J)

Naudokite tik prietaiso gamintojo rekomenduojamas plovimo priemones ir laikykitės gamintojo pateiktų naudojimo, šalinimo ir įspėjamųju nuorodu.

Prietaiso užpakalinėje pusėje ištraukite siurbimą žarną ir įstatykite į butelį su plovimo priemone (į tiekiamą komplektą nejeina).

266 | Lietuviškai

Ištraukite purkštuką (= žemas slėgis).

Paspauskite gaiduką. Netrukus iš purkštuko pasirodys putos.

Dozavimo varžtu, esančiu užpakalinėje aukšto slėgio plovimo

jrenginio pusėje, nustatykite plovimo priemonės kiekį.

Srovei nustatyti, sukite purkštuką.

Gedimų nustatymas

Požymiai Galima prležastis Pašalinimas
Variklis neužsiveda	Nejkištas kištukas	Įkiškite kištuką
	Sugedęs kištukinis lizdas Naudokitės kitu kištukiniu lizdu
	Suveikė saugiklis	Pakeiskite saugiklj
	Pažeistas ilginamasis laidas	Pabandykite jjungti be ilginamojo laido
	Įsijungė variklio apsauginis įtaisas	15 min palaukite, kol variklis atvės
	Užšalo Palaukite, kol atšils siurblys, vandens žarna arba purškimo antgalis
Sustoja variklis	Suveikė saugiklis	Pakeiskite saugiklj
	Netinkama tinklo įtampa	Patikrinkite tinklo įtampą, ji turi atitikti firminėje lentelėje pateiktus duomenis
	Įsijungė variklio apsauginis įtaisas	15 min palaukite, kol variklis atvės
Suveikia saugiklis	Per silpnas saugiklis	Jjunkite j elektros grandinę, kurios saugiklis atitinka aukšto slėgio plovimo įrenginio galingumą
Variklis veikia, bet nėra slėgio	Iš dalies užsikimšęs purškimo antgalis	Išvalykite purškimo antgalį
Variklis skleidžia triukšmą, bet neveikia	Nepakankama tinklo įtampa	Patikrinkite, ar elektros tinklo įtampa atitinka firminėje lentelėje pateiktus duomenis
	Per žema įtampa, nes naudojamas ilginamasis laidas	Patikrinkite, ar naudojamas tinkamas ilginamasis laidas
	Įrenginys ilgai nebuvo naudojamas	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių
	Problemos su automatinio sustabdymo funkcija	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių
Pulsuojantis slėgis Vandens žarnoje arba siurblyje yra oro		Aukšto slėgio plovimo įrenginiui leiskite veikti su atidarytu purškimo pistoletu, atsuktu vandens čiaupu ir ties žemu slėgiu nustatytu antgaliu, kol slėgis taps tolygus
		Netinkamas vandens tiekimas
		Užsikimšęs vandens filtras
		Suspausta arba užlenkta vandens žarna
		Aukšto slėgio žarna per ilga
Slėgis tolygus, bet per žemas Nuoroda: tam tikri papildomi antgaliai sąlygoja žemesnį slėgį	Susidėvėjęs purškimo antgalis	Pakeiskite purškimo antgalį
	Susidėvėjęs paleidimo ir sustabdymo vožtuvas	5 kartus iš eilės greitai paspauskite gaiduką
Variklis veikia, bet slėgis ribotas arba nėra darbinio slėgio	Neprijungta prie vandens tiekimo šaltinio	Prijunkite prie vandens tiekimo šaltinio
	Užsikimšęs filtras	Išvalykite filtrą
	Užsikimšęs purškimo antgalis	Išvalykite purškimo antgalį
Aukšto slėgio plovimo įrenginys pradeda veikti savaime	Nesandarus siurblys arba purškimo pistoletas	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių

F016 L81 097 | (13.5.15) Bosch Power Tools

Lietuviškai | 267

Požymiai Galima priežastis Pašalinimas

Prietaisas nesandarus	Siurblys nesandarus	Maži vandens nuotėkiai yra leidžiami; esant didesniems nuotėkiams, kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių
Nejsiurbiama valymo priemonė	Reguliuojamas antgalis nustatytas į aukšto slėgio padėtį	Nustatykite purkštuką ties žemu slėgiu (ištraukite).
	Per tiršta valymo priemonėPraskieskite vandeniu
	Buvo pailginta aukšto slėgio žarna	Prijunkite originalią žarną
	Nešvarumai valymo priemonės cirkuliavimo grandinėje arba cirkuliavimo grandinės susiaurėjimas	Praplaukite švariu vandeniu ir pašalinkite susiaurėjimo priežastį. Jei problemos pašalinti nepavyko, dėl patarimo kreipkitės į Bosch techninės priežiūros centrą.

Aukšto slėgio plovimo įrenginio ištuštinimas panaudojus (žr. pav. L)

Nuimkite žarną nuo vandens čiaupo.

Nusukite vamzdj nuo purškimo pistoleto.

Purškimo pistoletą nukreipkite žemyn ir jjunkite aukšto slėgio plovimo jrenginį.

Paspauskite gaiduką ir ištuštinkite visą sistema.

ISPÉJIMAS: aukšto slėgio plovimo jrenginiui be vandens leiskite veikti ne ilgiau kaip 25 sekundes.

Aukšto slėgio plovimo įrenginį laikykite sausoje vietoje.

ISPÉJIMAS: garantija negalioja, jei jrenginys sugenda dėl užšalimo. Iš aukšto slėgio plovimo jrenginio nepašalintas vanduo žemesnėje nei 0 °C temperatūroje užšals, ir bus sugadintas siurblys. Regionuose, kuriuose šaltuoju metų laiku temperatūra nukrenta žemiau 4 °C, aukšto slėgio plovimo jrenginį, panaudojus prieš šaltą sezoną paskutinį kartą, reikia ištuštinti.

Priežiūra ir servisas

Techninė priežiūra

- Prieš pradedant bet kokius prietaiso techninio aptarnavimo ar remonto darbus, reikia ištraukti iš tinklo kištuką ir atjungti vandens tiekimo jungti.

Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte, reguliariai atlikite žemiau nurodytus techninės priežiūros darbus.

Tikrinkite prietaisą, ar nėra akivaizdžių defektų, pvz., ar neatsilaisvinusios jungtys, nesusidėvėjusios ir nepažeistos dalys.

Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus.

Rekomenduojame kas 200 (GHP 5-55, GHP 5-65, GHP 5-65 X, GHP 500 X)/300 (GHP 5-75, GHP 5-75 X) gaminio naudojimo valandų atlikti techninę priežiūrą Bosch techninės priežiūros centre.

Reguliariai kartą per savaitę valykite filtrą. Kalkių apnašas pavyksta lengviau nuvalyti naudojant actą. Filtrus 30 minučių pamirkykite acte. (žr.pav. M –N)

Išvalykite purkštuką.

Patepkite O formos žiedą. (žr. pav. O)

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

www.bosch-professional.com

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti prietaiso dešimtženklį numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Aplinkosauga

Saugokite, kad aplinkai kenkiantys chemikalai nepatektų j žemę, gruntinius vandenis, tvenkinius, upes ir pan.

Naudodami plovimo priemones tiksliai laikykitės ant pakuotės pateiktų duomenų ir nurodytos koncentracijos.

Plaudami variklines transporto priemones laikykitės vietinių direktyvų: būtina imtis atitinkamų priemonių, kad nuplauta alyva nepatektų j gruntinius vandenis.

Šalinimas

Aukšto slėgio plovimo jrenginys, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite aukšto slėgio plovimo jrenginių i buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atlieku ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
