사용 설명서 GDE 18V26 D Professional BOSCH

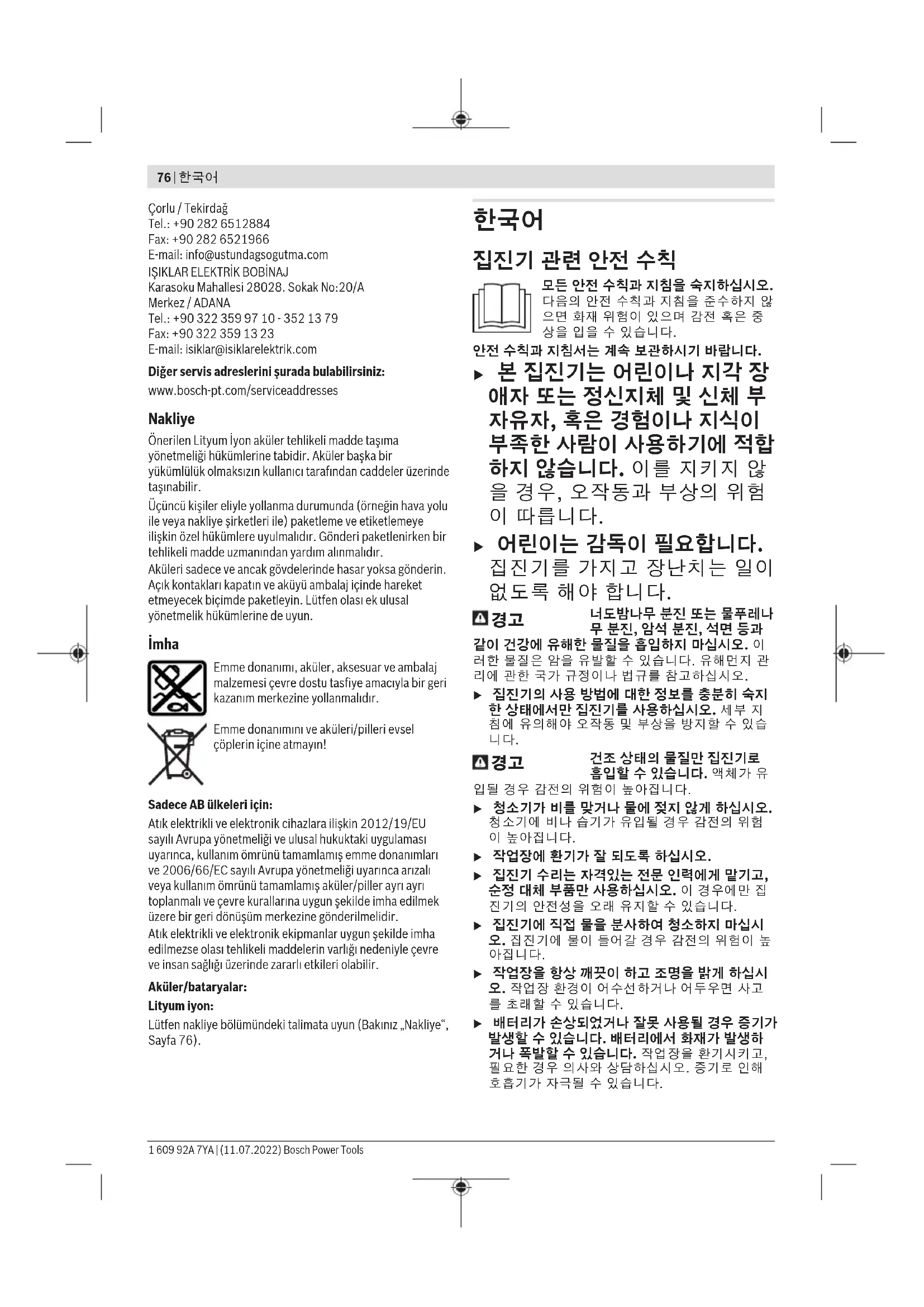

집진기 관련 안전 수칙 모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 안전 수칙과 지침서는 계속 보관하시기 바랍니다. u 본 집진기는 어린이나 지각 장 애자 또는 정신지체 및 신체 부 자유자, 혹은 경험이나 지식이 부족한 사람이 사용하기에 적합 하지 않습니다. 이를 지키지 않 을 경우, 오작동과 부상의 위험

u 어린이는 감독이 필요합니다. 집진기를 가지고 장난치는 일이 없도록 해야 합니다.

너도밤나무 분진 또는 물푸레나 무 분진, 암석 분진, 석면 등과 같이 건강에 유해한 물질을 흡입하지 마십시오. 이 러한 물질은 암을 유발할 수 있습니다. 유해먼지 관 리에 관한 국가 규정이나 법규를 참고하십시오. u 집진기의 사용 방법에 대한 정보를 충분히 숙지 한 상태에서만 집진기를 사용하십시오. 세부 지 침에 유의해야 오작동 및 부상을 방지할 수 있습

건조 상태의 물질만 집진기로 흡입할 수 있습니다. 액체가 유 입될 경우 감전의 위험이 높아집니다. u 청소기가 비를 맞거나 물에 젖지 않게 하십시오. 청소기에 비나 습기가 유입될 경우 감전의 위험

u 작업장에 환기가 잘 되도록 하십시오.u 집진기 수리는 자격있는 전문 인력에게 맡기고, 순정 대체 부품만 사용하십시오. 이 경우에만 집 진기의 안전성을 오래 유지할 수 있습니다. u 집진기에 직접 물을 분사하여 청소하지 마십시 오. 집진기에 물이 들어갈 경우 감전의 위험이 높

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. 1 609 92A 7YA | (11.07.2022) Bosch Power Tools한국어 | 77 u 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가연성 유체가 흘러나올 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시 오. 유체가 눈에 닿았을 경우 바로 의사와 상담하 십시오. 배터리에서 나오는 유체는 피부에 자극 을 주거나 화상을 입힐 수 있습니다. u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 배터리를 사용하지 않을 때는 각 극 사이에 브리 징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다. u 배터리를 분해하지 마십시오. 단락이 발생할 위

배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다. u 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다. u 집진기와 함께 사용하는 전동공구 사용 설명서에 나와 있는 안전 수칙을 숙지하고 엄수하시기 바

u 집진기에서 (설치, 공구 교체, 세척 등) 각종 작업 을 진행하기 전에 항상 집진기에서 배터리를 분 리하십시오. 실수로 전원 스위치가 작동하게 되 면 부상을 입을 위험이 있습니다. u 주의 화재 위험! 집진기가 장착된 상태에서는 금 속 가공물에서 작업하지 마십시오. 뜨거운 금속 칩으로 인해 분진 컨테이너의 부품에 불이 붙을

u 방음 보호구를 착용하십시오. 소음에 노출되면 청력을 상실할 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 클램핑 링이 변형되지 않았는지 확인하십시오. 변형되면 집진기 고정에 문제가 생길 수 있습니 다. 클램핑 링이 손상된 경우, 사용하기 전에 집진 기를 수리 받으십시오. u 전동 공구를 양손으로 꽉 잡고 안전한 자세로 작 업하십시오. 전동공구를 양손으로 잡고 움직이면

u 통용되는 국가 및 국제 규정을 준수하십시오.

모든 안전 수칙과 지침 을 숙지하십시오. 다음 의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹 은 중상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 집진기는 콘크리트 또는 벽돌에서 드릴 작업할 때 발생하는 분진을 흡입하기 위한 용도로 설계되었

본 집진기는 다음과 같은 해머 드릴과 함께 사용할 경우에만 작동할 수 있습니다:

목재, 석재, 금속 또는 플라스틱 소재에 드릴 작업을 할 때 집진기를 사용해서는 안 됩니다. 지침: 본 집진기는 가끔씩 직경이 작은 홀을 작업할 경우에만 사용할 수 있습니다. 장시간 사용하거나 그리고/또는 직경이 큰 홀 작업을 할 경우에는 집진 기 GDE16 plus 또는 GDE68을 외부 청소기(예: GAS35MAFC)와 함께 사용하십시오.

제품의 주요 명칭에 표기되어 있는 번호는 집진기 그림이 나와있는 면을 참고하십시오. (1) 홀 직경 최대 16mm 이하의 SDS-plus 교 체식 드릴 척용 분진 구멍 (2) 홀 직경 최대 26mm 이하의 SDS-plus 교 체식 드릴 척용 분진 구멍 (3) 홀 직경 최대 16mm 이하의 SDS-plus 고 정식 드릴 척용 분진 구멍 (4) 홀 직경 최대 26mm 이하의 SDS-plus 고 정식 드릴 척용 분진 구멍 (5) 잠금 탭 (6) 잠금 어댑터 (7) 보조 손잡이 (8) 클램핑 링 (9) 조립 홀더 (10) 가이드 핀 (11) 안전바 (12) 배터리

(13) 집진기의 배터리 충전상태 표시기 (14) 전원 스위치 (15) 표시창 Bosch Power Tools 1 609 92A 7YA | (11.07.2022)78 | 한국어 (16) 분진 박스 해제 버튼 (17) 드릴 길이 조정 버튼 (18) 깊이 게이지 눈금이 있는 가이드 (19) 드릴 깊이 조정 버튼 (20) 익스텐션 (21) 배터리 해제 버튼

(22) 안전바용 조립 구멍 (23) 고정 버튼 (24) 분진 박스 (25) HEPA 필터

(26) HEPA 필터 잠금 탭 a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오. b) HEPA 필터는 0.3 마이크로미터가 넘는 모든 미립자를 99.97% 제거해줍니다.

mm 100 EPTA-Procedure 01:2014에 따른 중량

kg 2.2−3.2 충전 시 권장되는 주변 온

GAL 18... GAX 18... GAL 36... A) 홀 직경 최대 16mm의 분진 구멍 (1) 또는 (3) 포함, 홀 직경 16−26mm의 분진 구멍 (2) 또는 (4) 포함 B) 분진 구멍에 사용할 수 있는 익스텐션(20) 포함 C) 사용하는 배터리에 따라 상이 D) 온도 <0 °C일 때 출력 제한

EN60335-2-69 표준에 따라 산출된 소음 배출량. 집진기의 A급 소음레벨은 일반적으로 78 dB(A)입 니다. 오차 K=3 dB. 작업 시 소음레벨이 제시된 값 을 초과할 수 있습니다. 귀마개를 착용하십시오!

GDE 18V-26 D + GBH 2-26

EN 60745-2-6 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 일반적으로 다음과 같 습니다: 93 dB(A); 소음 출력 수준 104 dB(A). 오 차 K = 3 dB. 귀마개를 착용하십시오! 총진동값 a

(3방향의 벡터합)과 오차 K는 EN60745-2-6 에 따라 산출됩니다: a

본 지침에 제시된 진동레벨은 표준 규격에서 지정한 절차에 따라 측정되었으며, 전동공구를 서로 비교할 때 활용할 수 있습니다. 진동하중을 임의로 평가할 때도 사용할 수 있습니다. 제시된 진동레벨은 전동공구의 주된 용도를 나타냅 니다. 전동공구를 다른 용도에 사용하거나 다른 공 구 비트를 사용한 경우, 혹은 점검이 제대로 이뤄지 지 않은 경우, 진동레벨에 차이가 발생할 수 있습니 다. 이로 인해 전 작업시간에 걸친 진동하중이 현저 히 증가할 수 있습니다. 진동하중을 정확하게 평가하기 위해서는 장치가 꺼 져 있거나, 혹은 켜져 있더라도 실제로 작동하지 않 은 시간을 고려해야 합니다. 이로 인해 전 작업시간 에 걸친 진동하중이 현저히 감소될 수 있습니다. 진동 작용으로부터 작업자를 안전하게 보호하기 위 해 추가적으로 다음과 같은 안전 조치가 필요합니 다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작

u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 귀하의 전동공구에 사용된 리튬이온 배터리 에 맞춰진 충전기들입니다. 지침: 배터리는 일부 충전되어 공급됩니다. 배터리 의 성능을 완전하게 보장하기 위해서는 처음 사용하 기 전에 배터리를 충전기에 완전히 충전하십시오. 리튬이온 배터리는 항상 충전할 수 있으며, 이로 인 해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해도 배터리가 손상되지 않습니다. 리튬 이온 배터리는 “Electronic Cell Protection (ECP)” (전자 셀 보호) 기능이 있어 과도하게 방전 되지 않습니다. 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이

u 전동공구가 자동으로 작동이 중단된 경우 전원 스위치를 계속 누르지 마십시오. 배터리가 손상

폐기처리에 관련된 지시 사항을 준수하십시오.

배터리 (12) 는 배터리 해제 버튼 (21) 이 실수로 눌 려져 배터리가 빠지는 것을 방지하기 위해 잠금장치 가 이중으로 되어 있습니다. 집진기에 배터리가 끼 워져 있는 동안 배터리는 스프링으로 제 위치에 고

u 집진기에서 (설치, 공구 교체, 세척 등) 각종 작업 을 진행하기 전에 항상 집진기에서 배터리를 분 1 609 92A 7YA | (11.07.2022) Bosch Power Tools한국어 | 79 리하십시오. 실수로 전원 스위치가 작동하게 되 면 부상을 입을 위험이 있습니다. 배터리 를 분리하려면 배터리 해제 버튼 을 누르고 집진기에서 배터리를 당겨내십시오. 무리하게 힘을

배터리 충전상태 표시기 배터리 충전상태 표시기에 있는 녹색 LED는 배터리 의 충전 상태를 나타냅니다. 안전상의 이유로 집진 기가 멈춰 있는 경우에만 잔량상태 확인이 가능합니

충전상태 표시기 버튼 또는 을 누르면, 충전 상 태가 표시됩니다. 배터리가 분리된 상태에서도 표시

충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합

배터리 형식 GBA 18V... LED 용량 연속등 3× 녹색 60−100% 연속등 2× 녹색 30−60% 연속등 1× 녹색 5−30% 점멸등 1× 녹색 0−5% 배터리 형식 ProCORE18V... LED 용량 연속등 5× 녹색 80−100 % 연속등 4× 녹색 60−80 % 연속등 3× 녹색 40−60 % 연속등 2× 녹색 20−40 % 연속등 1× 녹색 5−20 % 점멸등 1× 녹색 0−5 % 집진기의 배터리 충전상태 표시기 집진기의 전원을 켜면 배터리 충전상태 표시 기(13) 에 있는 다섯 개의 녹색 LED는 배터리(12) 의 충전상태를 나타냅니다. 안전바 조립하기(그림 A 참조) – 안전바 (11) 를 조립 구멍 (22) 끝까지 미십시오. 집진기 조립하기(그림 B1−B2 참조) 집진기가 용도에 맞게 해머 드릴에 연결되어 있 는지 확인하십시오. 집진기를 사용하면 분진으로 인 해 생기는 위험을 줄일 수 있습니다.

– GBH 2-26 (F) 또는 GBH 2-28 (F)가 장착된

GDE 18V-26 D: 집진기에 안전바 (11) 를 조립하십시오. – 해머 드릴의 보조 손잡이를 분리하십시오. – 집진기를 견고한 표면에 세우십시오. – 해머 드릴의 앞쪽 부분을 조립 홀더 (9) 에 두십

– 해머 드릴이 양쪽 가이드 핀 (10) 및 잠금 어댑터 (6) 에 맞물려 고정되는 소리가 들릴 때까지 해머 드릴을 앞쪽 클램핑 링 (8) 방향으로 누르십시오. 이때 보조 손잡이의 클램핑 링 (8) 이 해머 드릴 하우징에 있는 전용 홈에 제대로 끼여 있는지 확

– 보조 손잡이 (7) 의 손잡이 아래쪽을 조립하십시

– 보조 손잡이 (7) 를 해머 드릴 축을 중심으로 하 여 원하는 위치로 젖히십시오. – 보조 손잡이 (7) 의 손잡이 아래쪽을 시계 방향으 로 돌려 끼우십시오. – 집진기에서 해머 드릴을 풀려면 보조 손잡이 (7) 손잡이 아래쪽을 시계 반대 방향으로 돌려 클램 핑 링 (8) 을 푸십시오. – 해머 드릴을 뒤쪽으로 당기면서 아래쪽으로 누를 때 잠금 탭 (5) 을 누르십시오.

u 필터 없이는 절대 집진기를 사용하지 마십시오. 필터 없이 집진기를 사용할 경우 크기가 큰 드릴 분진 미립자가 사용자가 있는 방향으로 날아갈 수 있으며 전동공구가 손상될 수 있습니다. u 작은 구멍이나 균열이 없는 온전한 필터를 사용 하십시오. 파손된 필터는 즉각 교체하시기 바랍

u 집진기를 잡고 전동공구를 운반하는 일이 절대

지침: 가이드 (18) 에는 스프링이 들어 있습니다. 드 릴 길이 조정 버튼 (17) 을 누르면 가이드가 앞쪽으 로 튕겨 나갈 수 있습니다.

– 집진기의 전원을 켜려면 전원 스위치 (14) 를 누

– 집진기의 전원을 끄려면 전원 스위치 (14) 를 다 시 한번 누르십시오. 드릴 비트 끼우기/분리하기(그림 C 참조) – 드릴 길이 조정 버튼 (17) 을 누르고 가이드 (18) 를 바깥쪽으로 끝까지 당기십시오. – 버튼 (17) 에서 다시 손을 떼십시오. – 분진 구멍 (3) 을 통해 드릴 팁을 뒤쪽부터 밀어 서 드릴 척쪽으로 전동공구의 지침에 따라 끼우

Bosch Power Tools 1 609 92A 7YA | (11.07.2022)80 | 한국어 – 드릴 비트를 분리하기 전에 다시 드릴 길이 조정 버튼 (17) 을 누르고 가이드 (18) 를 바깥쪽으로

가이드 길이 설정하기(그림 D 참조) 깨끗하게 흡입이 이루어지고 깊이 게이지 조정을 제 대로 하려면 가이드 (18) 를 드릴 팁 앞쪽이 분진 구 멍 (1)/(3) 과 가장자리가 일치되게 조정하십시오. – 원하는 드릴을 드릴 척의 어댑

– 버튼 (17) 을 눌러 드릴 길이 에 맞춰 가이드 (18) 를 조정

– 버튼 (17) 에서 다시 손을 떼

지침: 집진기를 보관하려면 버튼 (17) 을 누르고 가 이드 (18) 를 바깥쪽으로 끝까지 당기십시오. 이렇 게 하면 가이드의 스프링에 가해진 힘이 제거되어 스프링의 수명이 길어집니다. 드릴 깊이 조절하기(그림 E 참조) 깊이 게이지 조정 버튼 (19) 을 눌러 원하는 구멍의 깊이 X를 정할 수 있습니다. – 버튼 (19) 을 누르고 가이드 (18) 에서 밀어 그림 에 제시된 간격 X가 원하는 드릴 깊이에 일치하

– 버튼 (19) 에서 다시 손을 떼십시오. 분진 구멍 및 익스텐션 장착하기(그림 F 참

드릴 척에 맞춰 분진 구멍 (1)/(3) 교체: – 홀 직경 4−16mm의 SDS-plus 교체식 드릴 척용 분진 구멍 (1) – 홀 직경 16−26mm의 SDS-plus 교체식 드릴 척 용 분진 구멍 (2) – 홀 직경 4−16mm의 SDS-plus 고정식 드릴 척용 분진 구멍 (3) – 홀 직경 16−26mm의 SDS-plus 고정식 드릴 척 용 분진 구멍 (4) 그 외에도 벽면 패드면에 뚜렷한 마모 흔적이 있고, 집진 시 브러시를 통해 분진이 새어 나온다면 분진 구멍을 교체해야 합니다. 분진 구멍 (1)/(3) 분리: – 고정 버튼 (23) 을 누르고 분진 구멍을 고정부에 서 위쪽으로 당기십시오. 분진 구멍 (1)/(3) 조립: – 새로운 분진 구멍을 위쪽에서 고정부에 끼워 고 정 버튼이 맞물려 잠기는 소리가 나게 하십시오. 총 길이가 165−265mm인 드릴 비트를 사용하는 경우 익스텐션 (20) 이 필요합니다. – 분진 구멍을 조립/분리하는 상황에 맞춰 익스텐 션 (20) 을 조립 및 분리하십시오. 분진 박스 비우기(그림 G1−G4 참조) 지침: 분진 박스 유지보수 및 청소 시 방진 마스크를

작업을 마친 후 또는 필요에 따라 분진 박스 (24) 을 비워 집진기의 성능이 최적으로 유지되게 하십시오. 표시창 (15) 을 이용하여 분진 박스의 주입 레벨을 제어할 수 있습니다. – 집진기가 있는 전동공구를 수평으로 잡고 몇 초 간 집진기의 전원을 켜십시오. 이를 통해 집진 통로에 남아있는 먼지가 분진 박 스 (24) 로 흡입됩니다. – 좌측 및 우측 잠금 해제 버튼 (16) 을 눌러 분진 박스 (24) 를 집진기에서 분리하십시오. – 분진 박스 (24) 는 적합한 쓰레기 용기 위에서 털

– 좌측 및 우측 잠금 탭 (26) 눌러 분진 박스에서 HEPA 필터 (25) 를 분리하십시오. – HEPA 필터를 조심스럽게 두드리고 HEPA 필터 의 막을 부드러운 솔로 닦아 냅니다. 지침: HEPA 필터를 물로 세척하거나 압축공기를 이용해 불어내지 마십시오. – 세척 후 HEPA 필터 (25) 를 다시 분진 박스 (24) 에 끼우십시오. 이어서 분진 박스를 흡인장치로 밀고, 잠금 해제 버튼 (16) 가 맞물려 잠기는 소 리가 나게 하십시오. 보수 정비 및 서비스

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. – 건조한 상태의 부드러운 천을 이용하여 흡인장치

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

권장하는 리튬이온 배터리는 위험물 관련 규정을 따 릅니다. 배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다. 제3자를 통해 운반할 경우(항공 운송이나 운송 회 사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전 문가와 상담해야 합니다. 표면이 손상되지 않은 배터리만 사용하십시오. 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움 직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

집진기, 배터리, 액세서리 및 포장재는 환경 규정에 따라 재활용해야 합니다. 집진기와 충전용 배터리/배터리를 가정 용 쓰레기로 처리하지 마십시오! 충전용 배터리/배터리:
