제품의 케이스 내에 감선을 유발한 수 있는 절연되지 않은 "위험한 선압"이 존재함을 사용자에게 안 됩니다. 제품과 함께 제공되는 인쇄문에 중요

한 자동 및 유지 보수(서비스)지침이 있음을 사용자에게 알립니다.

주의: 감진 위험 — 열지 마십시오!

주의: 김전 위험을 낮추기 위해 덧개를 제거하지 마십시오. 장치 내부에는 사용자가 직접 수리할 수 있는 부품이 없습니다. 자격을 갖춘 서비스 요원에게 서비스를 의뢰하십시오.

경고: 감전 또는 화제 위험을 예방하기 위해 본 기기를 비 또는 습기에 노출하거나 꽃병과 같이 엑체 가 들어 있는 물체를 본 기기 위에 올려놓지 마십시오. 본 기기를 사용하기 전에 추가 경고 사항에 대한 작동 설명서를 읽어 주십시오.

보호 접지 단자.장치는 보호 접지 연결 전원 소켓 콘센트에 연결되어야

경고: 전기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.

1. 이 지침을 읽어 주십시오.
2. 이 지침을 준수하여 주십시오.
3. 모든 경고 사항에 주의해 주십시오.
4. 모든 지침을 따라 주십시오.
5. 물기가 있는 근처에서 이 기기를 사용하지 마십시오.
6. 마른 형결으로만 청소해 주십시오.
7. 통풍구를 막지 마십시오. 제조업체의 지침에 따라 실치해 주십시오.
8. 라디에이터,가열기,난로또는열을발산하는기타기기(앱프포함)근처에설치하지마십시오.
9. 극성 플러그나 접지령 플러그의 안진 용도른 무시하지 마십시오. 극성 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지령 플러그에는 2개의 날과 1개의 접지 플러그가 있습니다. 넓은 날 또는 1개의 접지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으면 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.
10. 전원 코드 특히, 풀러그, 소켓 및 기기에서 나오는 지점이 밝히거나 집히지 않도록 보호하십시오.
11. 제조업체에서 제공하는 부착 장치/액세서리만을 사용하십시오.
12. 제조업체에서 지정하기나 기기와 함께 판매되는 카트, 스텐드, 삼각내, 브래킷 또는 테이블반을 사용하십시오. 카트 사용 시 카트/기기 결합물을 움직일 때 전복으로 인해 부상을 입지 않도록 주의해 주십시오.
13. 번개와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그를 뽑아 놓으십시오.
14. 자직을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 진원 공규 코드 또는 플러그가 손상되거나 엑체를 없지르거나 기기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기된 노출하거나 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같이 기기가 손상된 경우에는 서비스를 받아야 합니다.
15. 접지 권을 제거하지 마십시오. 당사의 무료 소책자인 “감전 위험 및 접지”을 우편으로 주문해 주십시오. 전원 공급 코드의 기기에 표시된 유형의 전원 공급 장지만 연결해 주십시오.
    16.이 세품을 장비 략에 장착할 경우에는 후면 지지대를 설비해야 합니다.
16. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
17. 전기 기기가 비나 물방울에 노출되지 않도록 주의하고 꽃병과 같이 용액이 들어 있는 물체를 기기 위에 놓지 않도록 주의해 주십시오..
18. 본 기기의 ON/OFF 스위치는 양쪽의 주 기기 전원을 차단하지 않습니다. ON/OFF 스위치가 OFF 위치에 있더라도 새시 내부에 위험한 전기가 흐를 수 있습니다. 기본 플러그 또는 기기 키플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능한 상태로 두어야 합니다.
19. 매우 높은 소음에 노출되면 영구적으로 청각이 손상될 수 있습니다. 소음으로 인한 청각 손상 가능성은 개인별로 매우 다르지만 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에게 어느 정도의 청각 손상이 발생합니다. 미국 정부의 OSHA(작업 안전 및 긴강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다.

일별 지속 시간
소음 수준 dBA,저속 반응

8 90
6 92
4 95
3 97
2 100
112 102
1 105
12	110
14 이하

OSHA에 따르낸 용인 가능한 위 제한 수치를 초과하여 노출된 경우 일부 청각이 손상될 수 있습니다. 위에 땅시된 제한치를 초과하여 노출되는 경우 영구적인 칭각 손상을 예방하려떤 이 엠프 시스템 사용 시 귀마게 또는 귀 전체를 덮는 보호구를 작용해야 합니다. 잠재적으로 위험한 높은 음암에 노출되지 않도록 하려떤 이 엠프 시스템과 같이 높은 음암을 생성할 수 있는 장비에 노출되는 모든 사람이 기기가 작동하는 동안 칭각 보호구를 작용하는 것이 좋습니다.

파워 Peavey® PVXT™p Sub를 구입해 주셔서 감사합니다. PVXp Sub는 DDT™ 기술을 사용한 총 800W의 최대 출력과 최고의 안정성을 제공하는 진원부를 특징으로 합니다. 이 강력한 케이스는 또한 3" 음성 코일이 채용된 견고하고 튼튼한 재질의 15" 우퍼를 포함하고 있습니다. PVXp Sub는 밸런스드 XLR 입력은 물론 .TRS 1/4" 입력도 히용하는 콤비네이션 책을 통해 균형 잡힌 입력을 제공합니다. 여기에는 thru 하이패스 XLR 출력 2개와 폴레인지 XLR 출력 1개가 있습니다. 또한 조절시 레벨 컨트롤과 전원이 커지고 “소프트 리미팅(soft-limiting)” DDT 회로가 활성화될 때 커지는 콤비네이션 LED 표시등이 있습니다.

기능

-베기 베이스 파워 시브우퍼 케이스
• 800W의 최대 출력
- 견고하고 튼튼한 15" 우퍼
-안정성을 극대화하기 위한 강제 공랭식 파워 엠프
- 내부 라인 레벨 로우패스/하이패스크로스오버 네트워크
- 베이스 임팩트 강화를 위한 완진 조절식 Kosmos® C
- XLR/1/4" 콤보 잡 입력
-하이페스 XLR 입력 2개, 풀레인지 thru XLR 출력 1개
- 서브우퍼의 극성 반전용 극성 스위치
-접지에서 케이블 차폐를 올리는 그라운드 리프트
- 감쇠형 베어링을 포함한 튼튼한 재질의 대형 잠금식 캐스터
- 견고한 전장 다공 스틸 그릴
-스털 핸들
• 15” 서브 기반 우퍼에 맞는 컴팩트한 치수
- 나사형 지지대 마운트(스피커 지지대 포함)

설명

Peavey® PVXp Sub는 컴팩트한 배기 파워 서브우퍼 시스템으로, 파워 엠프에 연결되어 800W의 최대 출력을 제공하는 건고한 재질의 15” 우퍼를 이용합니다. 전장 다공 스틸 그릴은 건고한 스틸 헨들과 휴대용 4” 테일 캐스터와 함께 외관을 보호해 줍니다.

2개의 하이패스 출력이 있는 내부 라인 레벨 크로스오비와 1개의 폴레인지 thru 출력은 각각 전기적으로 비퍼링되어 있습니다.

매우 낮은 주파수 프로그램 재료의 추가 베페이스 편치를 위한 Peavey만의 독특한 제품인 Kosmos® C 베페이스 인핸서는 매우 다양한 용도로 사용할 수 있습니다.

나사형 지지대 마운트 시스템은 적절하게 장착된 스피커 시스템을 서브우퍼 위에 장착하는 견고하고 안정된 플랫폼을 제공합니다. PVXp 투웨이 파워 스피커 시리즈는 PVXp Sub와 함께 사용 시 더욱 파워풀한 성능을 제공합니다.

전력을 공급하는 PVXp Sub 스피커 시스템 파워 애프는 시스템에 총 800W의 최대 전력으로 왜곡을 최소화하고 최상의 안정성을 제공하는 펜 냉각 장치입니다. 파워 애프의 전원 공급 장치는 경량 및 고효율의 스위치형으로 되어 있습니다. 애프는 가상으로 파워 애프 클립 현상을 제거하는 DDT 압축 기능을 사용합니다. 냉각 과징은 어떠한 환경에서도 안정적인 작동을 확보하기 위해 잡음이 적은 펜을 통해 이루어집니다.

입력은 콤보 암 XLR. preamp/EQ에 대한 밸런스드 입력이 있는 1/4" TRS 폰 잙, 그리고 레벨 콘트롤을 통해 이루어집니다.

하이패스 출력(High-Pass Outputs)의 독립 쌍은 위성 스피커 쌍을 위한 비퍼링된 밸런스트 신호를 제공해 숫자(male) XLR 책 쌍을 통해 높은 수준의 음악을 전달합니다.

풀레인지 Thru 출력에는 숫자(male) XLR 키넥터. 이러한 출력을 사용해 스피키 시스템을 추가로 연결하거나 신호를 다른 장치에 공급할 수 있습니다. 입력 패널에는 무선 수신기, 디지털 오디오 입력 또는 10밴드 EQ 등과 같은 기능 모듈(옵션)을 장착할 수 있는 구역이 있습니다.

애플리케이션

Peavey PVXT™p Sub에는 사운드 강화를 위한 소형 풀레인지 스피키 시스템의 베이스 성능 확장, 공개 주소, 사이드 펄(side fill) 시스템, 가라오케 또는 음악 재생과 같은 다양한 에플리케이션이 있습니다.

Peavey PVXp Sub의 라인 레벨에 대한 일반 신호 소스는 사운드 강화 믹싱 콘솔(미서)의 입력이거나 CD 폴레이어, MP3 플레이어 또는 테이프 데크의 출력입니다. PVXp Sub의 하이페스 필터링 신호는 폴레인지 파워 스피키 시스템으로 진송되어 이 스피키 시스템의 딥 베이스(deep bass)의 과부하른 덜어줍니다.

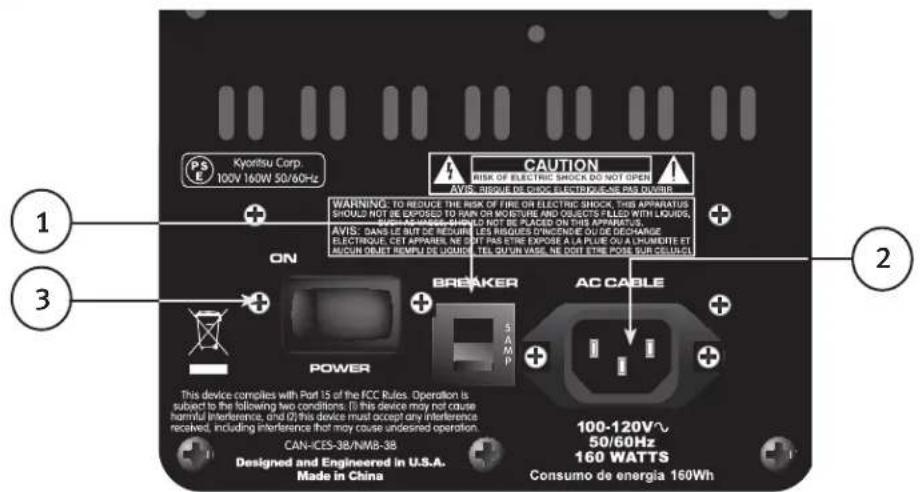

후면 패널 버튼

이 장치는 5 애프 회로 차단기로, AC 전원 라인이 과부하 및 결함으로부터 보호됩니다. 차단기는 애프 회로 또는 과도한 전류가 흔러 비징상적인 작동이 발생하지 않는 한 드립되서는 안 됩니다. 차단기가 트립되면 전원스위치(3)를 OFF로 설정하고 차단기가 충분히 냉각될 때까지 기다린 후 차단기를 다시 설정하십시오.

회로 차단기가 트림되어 가운데 비튼이 약1/4” 괜업되면 이 비튼을 위아래로 눌러 다시 설정할 수 있습니다. 징상적인 상태(트림되지 않은 상태)에서는 가운데 비튼이 평평한 상태로 유지됩니다.

나시 설정한 후에도 차단기가 계속 트립되거나 재설정한 직후 트립되면 재설징을 중지하고 Peavey 서비스 센터에 수리를 의뢰해야 합니다.

IEC 전원 코드 연결(2)

IEC라인 코드(제공됨)용으로,장치에 AC 전원을 공급합니다.만드시 PVXp Sub에 맞는 AC 라인 전압(제공됨)을 사용하십시오..PVXp Sub에 맞는 전압은 장치 뒷면 페널의 IEC 라인(전원) 코드 옆에 인쇄되어 있습니다.

이 설명서를 주의 깊게 읽고 기기와 사용자의 안전을 확보하십시오. 기기에 있는 접지 핀을 절대로 손상시키지 바십시오. 접지 핀은 사용자의 안전을 위한 부품입니다. 사용하는 콘센트에 접지 핀이 없을 경우에는 직당한 접지 이 Domestic를 사용해야 하며 여분의 와이어를 사용해 직접히 접지해야 합니다. 감진이나 화재 사고른 방지하기 위해 믹서를 비롯한 모든 관련 장치들을 올바르게 접지하십시오.

이 로커 스위치는 ON 위치에 있을 때 AC 전원을 PVX™p Sub 에 공급합니다. ON 위치는 스위치 워쪽이 “ Puzzle 진” 상태이기나 후면 페널이 거의 평평합니다.

REAR PANEL TOP

확장 모듈(옵션)용 접속 페널

이 페널은 PVXp Sub용으로 곧 선보일 여러 확장 모듈(옵션) 중 하나를 설치할 때에만 제기할 수 있습니다.

이러한 확장 모듈(옵션)은 PVXp Sub에 이미 있는 입력과 함께 사용하기나 10-band EQ 등과 같은 입력용 인라인 기능을 제공합니다. 판매 여부 및 가격에 대한 내용은 Peavey® 대리점에 문의하시기 바랍니다.

선택적 확장 모듈(Optional Expansion Module)을 설치하지 않을 경우에는 커버와 각 확장 모듈(해당 모듈 전용 지침)과 함께 제공되는 선택적 확장 모듈용 지침을 제거하지 마십시오.

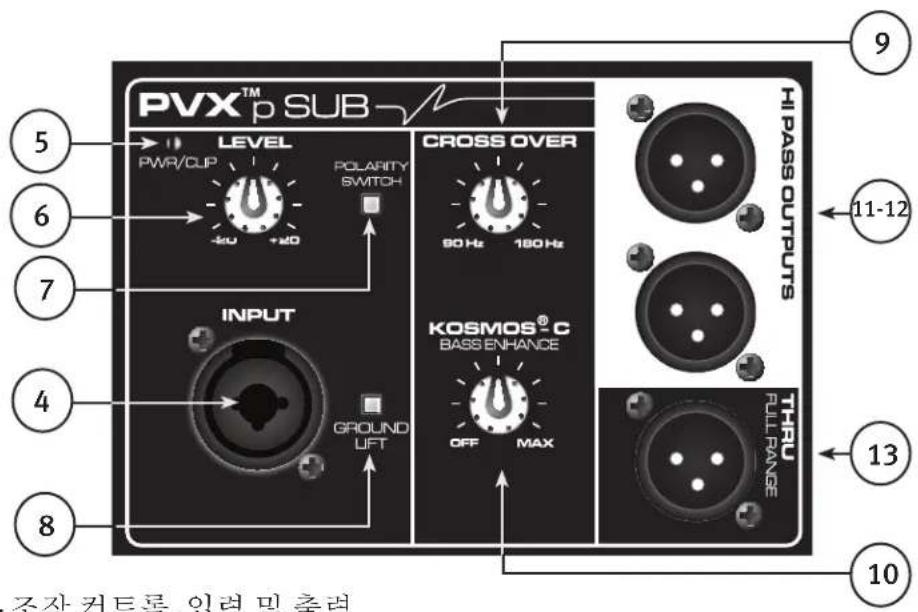

PVX™ p SUB LEVEL PWR/CUP +20 +20 POLARITY SWITCH CROSS OVER 90 Hz 180 Hz HI PASS OUTPUTS INPUT GROUND LIFT KOSMOS® C BASS ENHANCE OFF MAX THRU FULL RANGE 11-12 13 10 5 6 7 4 8 조작 커트록, 입력 및 출력

상단-조작 컨트롤,입력 및 출력

입력 (4)

라인 레벨 입력은 중간 임피던스 밸런스드 타입과 같습니다. 잡은 콤보 암(female) XLR 및 1/4" TRS 커넥터입니다.

LED (5)

전원스위치를 켜고 전원이 공급되면 녹색 불빛이 켜집니다.

파워 엠프에 DDT™“소프트 리미팅(soft limiting)” 회로가 연결되면 적색 불빛이 켜집니다. 빛이 간혈적으로 감박이는 것은 이상 현상으로 볼 수 없지만 계속 켜지지 않거나 왜곡이 발생하면 비정상적인 현상입니다.

또한 Sub의 전면 배풀에서 볼 수 있는 LED는 전원이 공급되고 있을 때 청색 불빛이 켜지고 과위 엠프에 DDT “소프트 리미팅(soft limiting)” 회로가 연결될 때 적색 불빛으로 바컵니다.

레벨(6)

입력 신호의 게인 또는 출력 레벨을 제어합니다. 특정 입력 신호의 시스템 출력 레벨을 직접 설정할 때 사용합니다.

동상적으로 노브를 가운데로 설정하며 이는 일반적인 파워 앱프 입력의 게인과 동일합니다.

극성 스위치 (7)

0° 또는 180°의 서브우퍼 극성을 제공합니다.

이 스위치는 크로스오비 지역에서 시브우퍼 출력과 위성 스피커 출력을 가장 잘 일치시키기 위해 Crossover Frequency Control (9)을 연결할 때 사용합니다.

그라운드 리프트 스위치 (8)

세시 접지에서 케이블 차폐를 들어올러 잠재적 접지 루프를 차난하고 힘을 줄입니다.

CROSSOVER FREQUENCY CONTROL (9)

서브우퍼와 위성 스피커에 진송되는 하이페스 출력(High Pass Outputs) 간의 크로스오비 주파수에 변화를 줘니다(11 및 12). 전기적 크로스오비 주파수에 변화를 줘니다(90 Hz - 180 Hz).

주의! 이 킨트롤을 너무 낮게 설정하면 위성 스피커에 답 베이스(Deep Bass)로 인한 과부하가 발생할 수 있습니다.

컨트롤을 낮게 설정한 경우에는 PVX™p Sub 의 덕 베이스(deep bass)를 올리지 마십시오. 대부분의 스피커에서는 중간(12시) 이상으로 높게 설정하는 것이 가장 좋습니다.

KOSMOS® C 베이스 인헨스먼트 (10)

저음 하모니를 추가해 서브우퍼 스피커가 과부하되지 않고 프로그램 자료에서 딥 베이스에 대한 인식을 향상시키는 기능을 제공합니다.

이 컨트롤은 중간이 가장 적당합니다. 끝까지 올리먼 프로그램 자료의 사운드가 왜곡되거나 자연스럽지 않게 됩니다.

하이페스(HIGH PASS) 출력 (11 및 12)

이 출력들은 하이페스 필터링이 된 신호를 PVXp 10, PVXp 12 또는 PVXp 15와 같은 풀레인지 파워 스피커 시스템에 공급합니다. 다른 풀레인지 파워 스피커를 사용할 수 있으며 풀레인지 패시브 스피커 또한 스피커를 제어하는 적당한 파워 엠프와 연결해 사용할 수 있습니다.

이 출력들은 입력을 포함해 다른 출력과 전자적으로 버퍼링 및 절연되어 있어 해당 레벨은 PVXp 시브 레벨킨트롤(6)에 의한 영향을 받지 않습니다.

THRU 풀레인지 출력 (13)

이 출력은 다른 PVXp Sub 또는 다른 일부 라인 레벨 오디오 장치 같이 풀레인지 신호를 필요로 하는 다른 장치에 신호를 진송합니다. 이 출력은 입력을 포함해 다른 출력과 전자적으로 버퍼링 및 절연되어 있습니다.

사용설명서

주의

작업이 종료되면 반드시 AC 전원 콘센트에서 빼두어야 합니다. 모든 수리는 자격을 갖춘 기술자에게 의뢰하십시오.

후면 판이 뜨거울 수 있으므로 주의하십시오. 팬 또는 환기구를 막아두거나 덮어두지 마십시오. 팬 뒷부분에 최소 4"의 공간을 납겨두어야 합니다. 커튼, 친, 건축 단열제 등과 같은 장애물에 의해 공기 흐름이 막히지 않도록 주의하십시오. PVXp Sub 뒷면이 막힌 공간이나 공기 순환이 되지 않는 공간에 기기를 설치하지 않는 것이 좋습니다.

PVXp Sub 입력을 파워 앱프의 출력에 연결하지 마십시오.입력은 라인 레벤 강도 신호에서 진달됩니다.

보호 금속 그럴을 제거하지 마십시오.

경고! PVXp Sub 는 매우 효율적이고 강력합니다! 이 사운드 시스템은 청각에 영구적인 손상을 입힐 수 있습니다! 최대 분류으로 설정할 때에는 각별한 주의가 필요합니다!

PVX™p Sub의 분명한 사운드 레벨은 자체의 밞고 깨끗한 사운드 출력 및 고주파수 부족으로 인해 느끼지 못할 수 있습니다. 왜곡 부족 또는 분명한 스트레스로 인해 사운드 레벨이 실제보다 훨씬 더 낮아질 수 있습니다. 이 시스템은 127dB 이상(스피커에서 1M 거리)에서 SPL이 가능합니다!

PVX™P SUB 상단에 위성 스피커 시스템 설치하기

PVXp Sub에는 장치 상단에 선치된 나사형 지지대가 있습니다. 이 지지대는 약 32” 긴이의 M20 나사형 지지대에 맞게 설계되었습니다. 이 지지대는 다음과 같은 스피커 시스템에 사용할 수 있도록 설계되었습니다.

Peavey PVXp 10

Peavey PVXp 12

Peavey PVXp 15

PVXp 15보다 크기, 부피 또는 무게 측면에서 더 큰 스피키 시스템을 이 나사형 지지대에 설치하지 마십시오. 지지대가 기울어져 불안정해질 수 있습니다.

PVXp Sub는 단단하고 평평한 바닥에 설치해야 지지대 설치 스피키가 기울어지지 않고 안정된 자세를 유지할 수 있습니다.

스피커를 지지대에 설치하기나 제기할 경우에는 가능한 한 다른 사람의 도움을 받는 것이 좋습니다. 팔로스 피커를 잡을 상태에서 지지대 킹을 서브우퍼 지지대에 끼우는 일은 매우 어려운 작업일 수 있습니다.

PVXp Sub와 지지대 아웃도어른 사용할 경우에는 지지대 또는 설치된 스피커 시스템에 배너나 플레그를 부착하지 마십시오. 강한 바람이 불면 스피커가 넘어질 수 있습니다. 강한 바람이 불 수 있는 경우에는 PVXp Sub와 지지대 설치 스피커 시스템이 강풍에 의해 넘어지는 사고를 방지하도록 지지대에서 스피커를 제거하는 방법을 신중하게 고려해야 할 수 있습니다.

PVXP SUB에 AC 전원 연결하기

PVXp Sub에는 6쪽 IEC 연결 AC 진원 코드가 포함되어 있습니다. 이 파워 스피키에 확장 코드 또는 파워 스트립을 사용할 경우에는 품질이 좋고 안진을 유지할 수 있는 충분한 진류 용량을 갖추고 있으며 PVXp Sub의 출력 용량을 극대화할 수 있는지 확인하십시오. 왜곡되지 않은 최대 출력의 경우에는 다른 장치를 PVXp Sub가 연결된 확장 코드에 같이 연결하지 마십시오. 이 코드에 연결된 총 장치 수를 포함한 확장 코드의 정격 전류 용량을 초과하지 마십시오.

PVXp Sub AC 코드에 치음 연결할 때에는 진원 스위치를 Off 위치로 설정한 다음 전원 코드를 연결한 직후에만 On 위치로 전환하십시오. 올바른 일린의 단계가 진행될 경우 내장 음소거 기능이 시작됩니다.

영구 설치 관련 참고 사항

PVXp Sub를 신치해 AC 전원을 공급할 경우에는 전문 기술자에게 의뢰해 모든 AC 배선이 해당 지역의 법률 규정을 준수하는지 확인해야 합니다. It is also advisable to use a cable clip properly affixed to the cabinet to strain relief the IEC power cord connected to the amplifier module at (2) so the power cord cannot be pulled out or vibrate loose.

신호를 PVXp SUB에 연결하기

PVXp Sub에 신호를 입력하는 여러 가지 방법이 있습니다.

입력(4)은 1/4" TRS (ring-tip-sleeve) 타입 진화 플러그 또는 숫자(male) XLR 플러그 사용을 허용하는 밸런스드 라인 벤브 입력을 제공합니다. 물론 언벨런스드 1/4" 진화 플러그도 사용할 수 있지만 협 및 RFI와 같은 외부 인터페이스의 밸런스드 연결 거부 기능은 사용할 수 없습니다.

장치를 켜고 레벨 노브를 위로 돌리는 동안에는 케이블을 책에 연결하지 마십시오. 표준 싱글 엔디드 (single-ended) 1/4" 전화 케이블 장착 케이블이 올바로 작동하고 밸런스드 입력 회로가 일부 간섭 거부 기능을 제공하는 동안 밸런스드 TRS 1/4" 전화 플리그 또는 XLR 플리그는 탕월한 간섭 거부 기능과 싱능을 제공합니다.

간혹 발생하는 까다로운 간섭 문제는 PVX™p Sub 끝에서 벨런스드 케이블의 차폐 접지(XLR의 핀 #1)를 올려 해결할 수 있습니다. 이 자업은 PVXp Sub에 설치된 그라운드 리프트 스위치(10)를 활성화하기만 하면 됩니다. 케이블을 연결하거나 분리하기 전 또는 집지를 들어올리기 전에 먼저 레벨 컨트롤을 아래로 돌리면서 입력 변경 내용을 주의 깊게 확인하십시오.

PVXT™p Sub에는 고품질의 프리미엄 케이블을 사용하는 것이 좋습니다.고급 케이블은 차폐 기능과 재료가 떨 academia 장시간 한층 더 높은 안정성을 제공합니다. 차폐 밸런스드 케이블을 다른 어떤 종류의 제품보다 PVXp Sub에 필요한 최상의 옵션입니다. 일반적으로 PVXp Sub의 출력에 일부 여유를 남겨두고 테이프를 사용해 케이블을 아래로 붙이거나 케이블을 케이블 가드 밑으로 깔아 걸리 넘어지거나 PVXp Sub이 지지대 상단에 있을 때 케이블이 잡아 당겨지지 않도록 하는 것이 좋습니다.

레벨 컨트롤 조정

PVXp Sub에는 입력에 레벨 컨트롤(6)이 있어 이를 통해 다른 많은 애플리케이션을 사용할 수 있습니다. 레벨 컨트롤 시계 방향으로 완전히 돌리면 게인이 최대가 되고 입력 간도가 0.24V RMS(최대 정격 출력의 경우)가 됩니다.

PVXp Sub 레벨 컨트롤을 12시 위치 또는 o dB 프리엠프 게인에 가깝게 선정하는 것이 좋습니다. 선정 시 입력 감도는 약 2.4V RMS(최대 정격 출력의 경우) PVXp Sub가 이제 일반적인 파워 엄프 입력과 더욱 가깝게 일치 됩니다.

빅싱 보드에 출력 신호의 클리핑이 나타나면 모든 PVXp Sub 전력 기능이 제대로 활용되지 않습니다. 신호가 PVXp Sub로 가기 전에 클리핑하는 것은 최적의 방법이 아닙니다. 뭍시 출력 레벨을 줄이고 PVXp Sub에서 레벨 컨트롤을 높이십시오.

PVXp Sub의 앱프에는 DDT™가 설치되어 있어 PVXp Sub DDT 가 연결되면 LED 표시등이 나타납니다. 사운드 가 너무 많이 압축된 듯하면 해당 표시등을 확인하십시오. 표시등에 적색 불빛이 자주 감박이면 빅서의 드라이브 레벨(또는 PVXp Sub의 레벨 컨트롤)을 줄여야 합니다.

사운드 시스템을 처음 컬 때에는 민저 모든 업스트림 전자 기기를 견 다음 PVXp Sub의 레벨 컨트롤을 시계 반데 방향으로(완전히 아래로) 돌리십시오. 뭍서 출력 레벨 컨트롤을 완전히 아래로 돌리는 동안 레벨을 확인하면서 PVXp Sub 레벨 컨트롤을 원하는 설정(시작 시 반 올림 권장)으로 맞추십시오.

PVXp Sub의 레벨 컨트롤을 완전히 올리고 믹서의 레벨만 제어하는 것은 좋은 방법이 아닙니다. 이런 식의 접근 방법은 과도한 잡음을 유발할 수 있습니다. "hot" 신호를 믹서에서 PVXp Sub 케이블 아래로 흐르게 하고 PVXp Sub 레벨 컨트롤을 원하는 출력에 도달할 수 있는 만큼만 올리는 것이 가장 좋은 방법입니다. 이러한 접근 방법의 경우에는 믹서 출력이 클림되지 않는지 확인해야 합니다.

하이패스(HIGH PASS) 출력 케이블(11 및 12)

폴레인지 위싱 스피커 시스템을 PVXp Sub's 하이페스 출력(11 및 12)에 연결하는 방법으로 벨런스드 XLR 케이 블을 위싱 스피커 시스템에 연결하는 것이 편리한 방법입니다.

위성 스피커가 PVXp Sub 위의 지지대 상단에 있는 경우 6피트 길이의 케이블이면 충분합니다. A 10 또는 20 피트 케이블도 사용할 수 있지만 그보다 더 긴 케이블을 사용하면 더 많은 간섭 펵업(interference pickup)만 일으켜 고주파수 정보가 손실되기 시작합니다. PVXT™p Sub에는 고품질의 프리미엄 케이블을 사용하는 것이 좋습니다. 고급 케이블은 차폐 기능과 재료가 더 뛰어나 장시간 한증 더 높은 안정성을 제공합니다. . 일반직으로 PVXp Sub의 출력에 일부 여유를 남겨두고 데이프를 사용해 케이블을 아래로 몰이기나 케이블을 케이블 가드 밑으로 간아 결려 넘어지거나 PVXp Sub이 지지대 상단에 있을 때 케이블이 잡아 당거지지 않도록 하는 것이 좋습니다.

PVXP SERIES 파워 스피키에 포함된 PVXP SUB 사용과 관련된 권장 설정

파워 PVX™p 시리즈 풀레인지 스피커 설치에 이상적인 위치는 PVXp Sub 지지대 상단입니다. 근접성 측면에서 다음과 같은 설정이 교차 지짐 및 중 밸런스를 고려한 최상의 결과를 제공합니다.

XLR 출력(11 및 12)에 12dB이 추가되어 PVXp 12 및 PVXp 15의 XLR 입력을 사용할 수 있습니다. 일반적으로 마이크 레벨 출력이 고려되지만 PVXp Sub 출력이 추가되어 PVXp 파워 스피커의 XLR 출력을 사용할 수 있습니다.

PVXP10

Sub의 극성 스위치 (7): 일반 또는 IN

Crossover Frequency Control (9) 12시에서 시계 방향으로 이는 약 110Hz - 160Hz(교차 지침의 경우)의 범위를 나타냅니다. 권장 최적 설정은 시계 방향 위치입니다.

레벨 컨트롤 (6): PVXp™Sub 레벨 컨트롤(12시, o dB), PVXp10 레벨 컨트롤(12시)

PVXp12

Sub의 극성 스위치 (7): 일반 또는 IN

CROSSOVER FREQUENCY CONTROL (9) 12시에서 시계 방향으로 이는 약 110Hz - 160Hz(교차 지점의 경우)의 범위를 나타냅니다.

권장 최적 실정은 12시에서 2초 지난 설정입니다.

레벨 컨트롤 (6): PVXp sub 레벨 컨트롤(12시, o dB), PVXp12 레벨 컨트롤(2초 전 12시)

PVXp15

Sub의 극성 스위치 (7): 일반 또는 IN

Crossover Frequency Control (9) 12시에서 시계 방향으로 이는 약 110Hz - 160Hz(교차 지점의 경우)의 범위를 나타냅니다.

권장 최적 설정은 12시입니다.

레벨 컨트롤 (6): PVXp Sub 레벨 컨트롤(12시, o dB), PVXp12 레벨 컨트롤(2초 전 12시)

주의! 크로스오버 주파수 컨트롤을 너무 낮게 설정하면 위성 스피커에 HIGH SPL의 딥 베이스(Deep Bass)로 인한 과부하가 발생할 수 있습니다.

컨트롤을 낮게 설정한 경우에는 PVXp Sub의 덕 베이스(deep bass)를 올리지 마십시오. 대부분의 스피커에서는 중간(12시) 이상으로 높게 설정하는 것이 가장 좋습니다.

PVXp 시리즈 스피커를 지지대에 위의 서브우퍼 상단에 설치하지 않은 경우에는 극성 스위치 설정을 설명서에 기재된 지침과 다르게 설정해야 할 수 있습니다. 서브우퍼와 위성이 크로스오버 지역에 잘 연결되기 위해 Crossover Frequency Control을 더 낮게 설정해야 할 수 있습니다. 상기 언급한 설정은 위성 스피커와 서브우퍼가 가깝고 기본적으로 청중과 같은 거리에 있을 때 최적의 상황을 연출합니다.

다른 위성 스피커 사용을 위한 PVXp SUB 컨트롤 설정

Crossover Frequency Control (9) 일반적으로 위성으로 사용하는 소형 풀레인지 Crossover Frequency Control(9)을 고주파수로 설정합니다. 내형 풀레인지 스피키는 Crossover Frequency Control(9)을 저주파수로 설정합니다. Crossover Frequency Control을 12시 위치보다 한참 낮게 설정하면 100Hz 미만의 크로스오버 주파수가 PVXp Sub 및 위성 스피키가 크로스오버 지역에 함께 자연스럽게 추가되는 것을 허용하지 않기 때문에 시간이 많이 걸리지 않습니다.

극성 스위치 (7) 극성 스위치 설정을 각각 선택한 크로스오버 주파수 앞뒤로 변경해 보면서 이런 스위치 위치가 크로스오버 지역에서 대부분의 출력 베이스를 제공하는지 판단하십시오.

레벨 컨트롤 (6): 12시 위치에서 PVXp Sub 레벨 컨트롤로 시작해 위성 스피키 시스템을 조정에 레벨을 맞춤니다. 서브우퍼에서 분명한 분리 사운드 소스가 들리지 않으면 레벨을 너무 높게 설정한 원인일 수 있습니다.

KOSMOS® C 베이스 인핸스 컨트롤 (10)

Kosmos® C 베이스 인핸스 컨트롤은 투명한 확장감을 더해주며 특히. PVXp Sub 컷오프 주파수 아래에 프로그램 자료에 중요한 내용이 있을 때 재현된 사운드를 출력합니다.

적절하게 사용하면 음악의 즐거움을 더해주고 믹스에 편치(punch)와 붐(boom)을 추가할 수 있습니다. 그러나 컨트롤을 최직 레벨보다 높게 설정하면 현지한 왜곡 또는 투명하지 않은 베이스 사운드를 얻게 될 수 있습니다. 따라서 컨트롤을 완전히 올릴 필요가 없습니다..

일반적인 사용에는 Off(카운터 시계 방향) 및 12시(반 올림)가 포함됩니다. 추가된 이펙트는 여전히 사운드 전반의 인헬스먼트를 제공하면서 음악의 특정 순간 동안 더욱 섬세하고 깨끗해집니다.

극단적인 시계 방향 설정에서 서브우퍼의 효과적인 게인이 증가하고 따라서 이전에 클리핑 직진이었다면 Bass Enhance Control을 위로 돌릴 경우 클리핑이 발생할 수 있습니다.

PVX™P SUB에 연결된 AC 전원 분리하기

장치를 처음 끌 때에는 진원 스위치(3)에서 AC 진원 코드를 제기할 것을 권장합니다. 이렇게 하면 파워 앤프에 가해지는 스트레스와 변환기의 일시직인 꺼집 현상이 최소화됩니다.

문제 해결

출력 없음

먼저 장치에 AC 전원이 공급되고 있고 커져 있는지 확인하십시오. 파워 엠프 모듈에 있는 LED에 불빛이 들어 오는지 확인하십시오.

불빛이 들어오지 않을 경우 ON/OFF 스위치(3)이 ON 위치에 있는지 확인하고 IEC 전원 코드 연결부(2)가 올바르게 연결되어 있는지 확인하십시오. AC 라인 코드가 사용 중인 AC 콘센트에 연결되어 있는지 확인하십시오..

마지마으로 차단기(1)을 확인하십시오.(후변 패널 참조): 안전 지침서의 차단기 색션.)

장치에 AC 전원이 공급되고 있음을 확인하면 PVXTM Sub가 신호를 받고 있는지 확인합니다. 입력에 대한 케이블 연결을 임시 해제하고 케이블을 신호 재생산이 가능한 다른 장치(에 파워 엠프 및 스피커)에 연결하십시오. 신호 재생산이 가능한 경우 사용 중인 모든 레벨 컨트롤이 원하는 레벨(반의 1/3)까지 올라갔는지 확인하십시오.

PVXp Sub가 직사광선 또는 과열에 노출되었다면 내장 열 보호 기능이 작동되었을 수 있습니다. 이 경우 PVXp Sub를 끄고 중분한 시간 동안 냉각시키십시오.

그래도 출력이 없을 경우에는 Peavey 공식 대리점 또는 Peavey International Service Center에 문의하시기 바랍니다.

험(HUM) 또는 버즈(BUZZ)

PVXp Sub에서 헌 또는 비즈가 발생하면 이는 AC 콘센트와 관련된 문제일 수 있습니다. PVXp Sub를 다른 AC 콘센트에 얻결해보십시오. 믹서 및 PVXp Sub에 서로 다른 콘센트 회로(차단기)를 사용하면 힘 문제가 발생할 수 있습니다. 그렇다면 같은 콘센트(차단기)를 사용해 믹서와 파워 스피키에 전원을 공급하는 것이 가장 이상직입니다.

차폐 케이블을 사용해 신호를 PVXp Sub's 입력에 라우팅했는지 확인하십시오. 1/4" 폴리그의 스피키 케이블이 차폐 케이블 대신 입력 케이블로 사용되면 험 또는 버즈가 발생하기 접습니다.

험은 접지 루프과 관련되어 있습니다. PVXp Sub 끌에 있는 밸런스드 케이블의 차폐 접지(핀 #1)를 올리는 데 유용합니다. 이 작업은 PVXp Sub에 설치된 Ground Lift 스위치(10)를 확성화하기만 하면 됩니다. 케이블을 연결하기나 분리하기 전 또는 Sub에서 접지를 들어올리기 전에 먼저 레벨 컨트롤을 아래로 돌리면서 입력 변경 내용을 주의 깊게 확인하십시오.

조광기가 PVXp Sub, 믹서 또는 다른 소스 장치의 회로와 동일하지 않은지 확인하십시오. 조광기를 사용할 때에는 허을 없어거나 줄이기 위해 ON 또는 OFF로 진환해야 할 수 있습니다. 이는 전형적인 AC 배선/조광기간십 문제로, PVXp Sub 실계 관련 결함이 아닙니다/

AC 플러그의 제 3선(접지 플러그)은 전대 제거하거나 파손시키지 마십시오. 안전상 위험이 발생할 수 있습니다. 왜곡 또는 불분명한 사운드

먼저, 믿서(신호 소스)가 클립 또는 오버드라이브되는지 확인합니다. PVXp Sub의 레벨(6) 컨트롤이 너무 낮게 설정되어 있지 않은지 확인합니다. 입력 플러그가 PVXp Sub 후면 페널의 입력 색에 제대로 연결되어 있는지 확인합니다. 파워 엠프가 PVXp Sub 입력 책에 연결되어 있지 않은지 확인합니다. 장치에 AC 전원을 공급하기 위해 연장 코드을 사용하는 경우에는 해당 코드가 전류 용량이 충분한지, 다른 장치에도 사용되고 있지 않는지 확인합니다.

PVXp Sub에는 내장 베이스 부스트가 있어 시스템에서 스피커의 자연 응답을 확장하고 원활하게 합니다. 따라서 추가적인 EQ가 필요할 수 있습니다. 베이스 부스트를 외부에서 PVXp Sub에 너무 많이 추가하면 높은 SPL 에서 조기 과부하가 발생할 수 있습니다. 외부 (믹서, 략) EQ의 양을 줄이고 왜곡이 사라지는지 확인합니다.

결국, PVXp Sub가 강력한 고출력 장치이기는 하지만 한계는 있기 때문에 충분한 사운드 출력을 제공하려면 추가적인 파워 서브우퍼가 필요합니다. 이 경우 믹서 레벨을 약간 내려 문제 없이 작동하는지 확인하십시오. 확인이 필요한 모든 부분을 확실하게 짐검한 후에도 시스템에 계속 문제가 발생할 경우에는 모든 상황을 기록해둔 다음 Peavey 대리점에 연락해 도움을 받으십시오.

관리 및 유지보수

PVXp Sub는 건고하고 내구성이 뛰어난 제품으로, 올바른 사용을 진제로 장기간 변함 없는 안정성을 제공합니다. 안전 관련 경고 사항을 숙지해 사고가 발생하지 않도록 각별히 주의하시기 바랍니다.

자업이 종료되면 반드시 AC 진원 콘센트에서 뼈두어야 합니다. 모든 수리는 자격을 갖춘 기술자에게 의뢰하십시오.

직사광선/열

장시간 직사광선에 직접 노출되면 과열로 인해 장치가 멈출 수 있습니다.

지나치게 뜨거운 상태에서 작동해도 장치가 멈출 수 있습니다.

장치를 너무 뜨겁거나 차가운 환경 또는 다습한 환경에 보판하지 마십시오. 장치는 항상 실내와 같은 온도에서 사용하십시오.

청소

전원이 키져 있는 상태에서는 PVXp Sub를 청소하지 마십시오. 장치가 AC 전원 소스에서 완전히 분리된 상태에서 마른 천으로 먼지나 이물질을 닭아내십시오. 강한 용제로 PVXp Sub를 닭지 마십시오. 캐비넷이 손 상될 수 있습니다. PVXp Sub 안에 액체가 들어가지 않도록 주의하십시오.

수리

PVXp Sub의 손상 부분을 김정색 페인트로 마감할 경우에는 Peavey Commercial Sound, Black Touch-Up Paint와 같은 김정색 스프레이 페인트(Peavey 부품 번호 00052110)을 사용하십시오. 안전을 확보하고 최상의 결과를 얻기 위해 캔에 있는 지침을 따르십시오.

안전 관련 하드웨어 점검

최초 몇 달 사용 후에는 징기적으로 후변 패널 나사는 물론 그릴과 캐비넛을 고징시킨 나사류를 포함한 PVXp Sub의 하드웨어를 확인하십시오.

장치에서는 진동이 매우 많이 발생합니다 이로 인해 장치에 대한 통제력을 읽을 수 있습니다.

치수

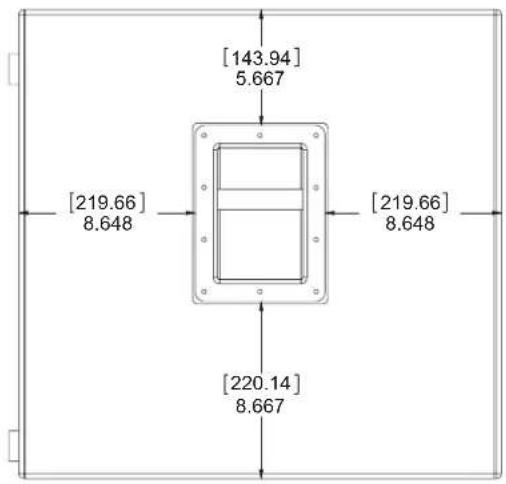

[143.94] 5.667 [219.66] 8.648 [219.66] 8.648 [220.14] 8.667

주파수 범위(-10 dB, 반 공간(Half Space)):

43 Hz - 180 Hz*

*크로스오비 컨트롤 풀 CW

주파수 응답,1미터 On-axis,무반향 환경에서의 스웹 사인

(Swept-sine) (-6 dB):

48 Hz - 138 Hz*

*크로스오버 컨드롤 풀 CW

파워 엠프 정격, 총 출력:

800W의 최대 출력

인속 출력: 470W, 4 ohms

전자적 입력 임피던스(공칭):

라인 인(Line In): 2.2 k ohms 밸런스트(XLR 또는 1/4"), 10 k ohms 인 밸런스트 1/4"

사운드 압력 레벨, 1W, 1미터(무반향 환경에서):

97 dB SPL

최대 사운드 압력 레벨(1미터):

123 dB SPL 연속

127 dB SPL 피크

변환기 보완 제품:

15"프리미엄 헤비 둤티 우퍼,3"음성 코일

박스 튜닝 주파수:

50 Hz

입력 연결:

밸런스트 또는 언밸런스트 작동을 제공하는 암(female) XLR/1/4" 존 잡 1개.

출력 연결:

하이페스 출력, 각각 전기적으로 버피링되어 있음(스위치식 출력 레벨 페드)

폴레인지 Thru 1개, 전기적으로 비퍼링되어 있음.

컨트롤:

레벨: +/- 20 dB 게인 조정 제공

Crossover Frequency Adjust: 전기적 크로스오버 주파수(90

Hz - 180 Hz), 연속적으로 가변.

Kosmos® C: 베이스 인핸스먼트 처리 제공.

Polarity Switch:0 또는 180의_서브우퍼 극성 제공

연속적으로 가변(90 Hz - 180 Hz).

로우패스 슬로우프:24dB/옥타브

하이패스 출력 슬로우프:18 dB/옥타브

초저주파 필터 슬로우프:

36 dB/옥타브

공칭 엠프 주파수 응답:

+0, -3 dB (20 Hz - 20 kHz)

험(Hum) 및 노이즈:

90 dB 이상,정격 출력 미만

DDT 다이내믹 레인지:

21 dB 이상

THD 및 IM:

0.5% 미만(일반)

댐핑 펜터:

100@1000Hz,4Ohms이상

Peavey PVX™p Sub 시스템 출력 요구사항:

공칭 160W, 100-120 VAC 50-60 Hz (국내)

220-240 VAC 50-60 Hz (해외)

케이스 재질 및 마감:

15 mm MDF의 검정색 아크릴 도장 케이스, 전장 검정색 파워 코팅 다공 스텄 그릴.

치수(높이 x 너비 x 깊이)

사용 위치:

24.25" × 16.75" × 23.00"

(힐, 깊이 4.06" 미포함)

616 mm x 425 mm x 584 mm

이동 위치:

27.06" x 16.75" x 24.25"

687 mm x 425 mm x 616 mm

순종량:

76.Lbs. (34.5 kg)

설치에 필요한 부품:

Sub 상단에 맞는 스피커 설치용 스텐드에 필요한 M20 나사형 지지대가 있는 13/8" 지지대 마운트 및 바닥 설치용 대형 고무 다리 4개.

中文

PVX™p Sub
