BEDIENUNGSANLEITUNG PVXp Sub PEAVEY

SICHERHEITSHINWEISEACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

1. Lesen Sie sich diese Anweisungen durch.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie alle Anweisungen.

5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.

6. Reinigen Sie es nur mit einem trockenen Tuch.

7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.

8. Installieren Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen. 9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gepolten Steckers bzw. des Erdungssteckers. Ein gepolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in Ihre Steckdose passen, wenden Sie sich bitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu lassen. 10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.

11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.

12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jemand verletzt wird. 13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung. 14. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder herunt- ergefallen ist. 15. Der Erdungsstift darf nie entfernt werden. Auf Wunsch senden wir Ihnen gerne unsere kostenlose Broschüre „Shock Hazard and Grounding“ (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät neben dem Netzkabel angegeben ist. 16. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden. 17. Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden. 18. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden. 19. Der Netzschalter in dieser Einheit bricht beide Seiten von den primären Haupleitungen nicht. Gerfährliche Energie kann anwesend innerhalb des Chassis sein, wenn her Netzschalter im ab Poistion ist. Die Hauptleitungen stöpseln zu oder Gerätkupplung ist benutzt, während das Vorrichtung abschaltet, das schaltet Vorrichtung wird bleiben sogleich hantierbar ab. 20. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt: Dauer pro Tag in Stunden Geräuschpegel dBA, langsame Reaktion

⁄4oderweniger 115 Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen. BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

DEUTSCHTÄRKEÄT TURVALLISUUSOHJEET

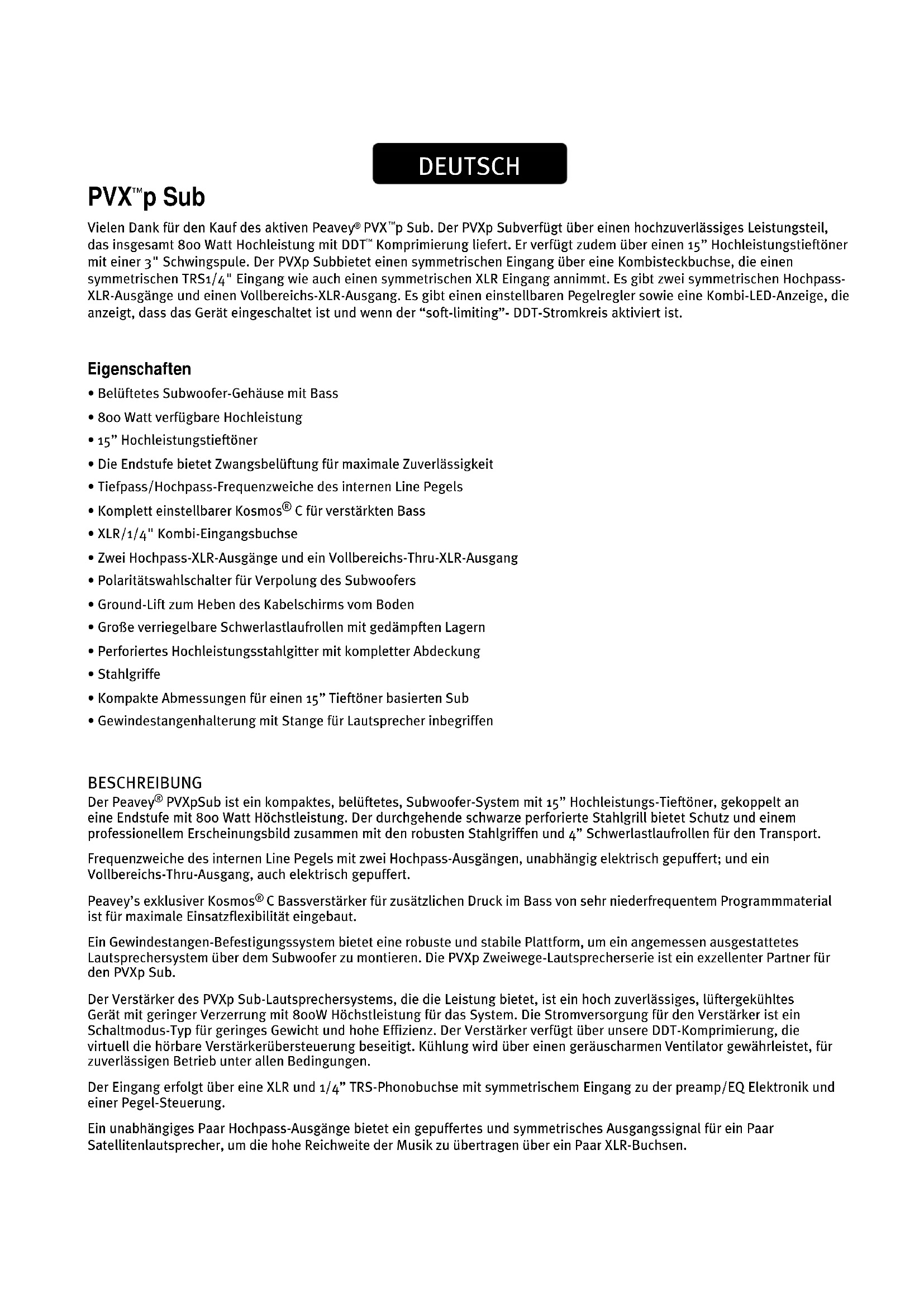

p Sub Vielen Dank für den Kauf des aktiven Peavey

p Sub. Der PVXp Subverfügt über einen hochzuverlässiges Leistungsteil, das insgesamt 800 Watt Hochleistung mit DDT

Komprimierung liefert. Er verfügt zudem über einen 15” Hochleistungstieftöner mit einer 3" Schwingspule. Der PVXp Subbietet einen symmetrischen Eingang über eine Kombisteckbuchse, die einen symmetrischen TRS1/4" Eingang wie auch einen symmetrischen XLR Eingang annimmt. Es gibt zwei symmetrischen Hochpass- XLR-Ausgänge und einen Vollbereichs-XLR-Ausgang. Es gibt einen einstellbaren Pegelregler sowie eine Kombi-LED-Anzeige, die anzeigt, dass das Gerät eingeschaltet ist und wenn der “soft-limiting”- DDT-Stromkreis aktiviert ist. Eigenschaften

• Belüftetes Subwoofer-Gehäuse mit Bass

• 800 Watt verfügbare Hochleistung

• 15” Hochleistungstieftöner

• Die Endstufe bietet Zwangsbelüftung für maximale Zuverlässigkeit

• Tiefpass/Hochpass-Frequenzweiche des internen Line Pegels

• Komplett einstellbarer Kosmos

C für verstärkten Bass

• XLR/1/4" Kombi-Eingangsbuchse

• Zwei Hochpass-XLR-Ausgänge und ein Vollbereichs-Thru-XLR-Ausgang

• Polaritätswahlschalter für Verpolung des Subwoofers

• Ground-Lift zum Heben des Kabelschirms vom Boden

• Große verriegelbare Schwerlastlaufrollen mit gedämpften Lagern

• Perforiertes Hochleistungsstahlgitter mit kompletter Abdeckung

• Kompakte Abmessungen für einen 15” Tieftöner basierten Sub

• Gewindestangenhalterung mit Stange für Lautsprecher inbegriffen BESCHREIBUNG Der Peavey

PVXpSub ist ein kompaktes, belüftetes, Subwoofer-System mit 15” Hochleistungs-Tieftöner, gekoppelt an eine Endstufe mit 800 Watt Höchstleistung. Der durchgehende schwarze perforierte Stahlgrill bietet Schutz und einem professionellem Erscheinungsbild zusammen mit den robusten Stahlgriffen und 4” Schwerlastlaufrollen für den Transport. Frequenzweiche des internen Line Pegels mit zwei Hochpass-Ausgängen, unabhängig elektrisch gepuffert; und ein Vollbereichs-Thru-Ausgang, auch elektrisch gepuffert. Peavey’s exklusiver Kosmos

C Bassverstärker für zusätzlichen Druck im Bass von sehr niederfrequentem Programmmaterial ist für maximale Einsatzflexibilität eingebaut. Ein Gewindestangen-Befestigungssystem bietet eine robuste und stabile Plattform, um ein angemessen ausgestattetes Lautsprechersystem über dem Subwoofer zu montieren. Die PVXp Zweiwege-Lautsprecherserie ist ein exzellenter Partner für den PVXp Sub. Der Verstärker des PVXp Sub-Lautsprechersystems, die die Leistung bietet, ist ein hoch zuverlässiges, lüftergekühltes Gerät mit geringer Verzerrung mit 800W Höchstleistung für das System. Die Stromversorgung für den Verstärker ist ein Schaltmodus-Typ für geringes Gewicht und hohe Effizienz. Der Verstärker verfügt über unsere DDT-Komprimierung, die virtuell die hörbare Verstärkerübersteuerung beseitigt. Kühlung wird über einen geräuscharmen Ventilator gewährleistet, für zuverlässigen Betrieb unter allen Bedingungen. Der Eingang erfolgt über eine XLR und 1/4” TRS-Phonobuchse mit symmetrischem Eingang zu der preamp/EQ Elektronik und einer Pegel-Steuerung. Ein unabhängiges Paar Hochpass-Ausgänge bietet ein gepuffertes und symmetrisches Ausgangssignal für ein Paar Satellitenlautsprecher, um die hohe Reichweite der Musik zu übertragen über ein Paar XLR-Buchsen. DEUTSCHTRENNSCHALTER (1) Das Gerät wird durch eine AC-Netzleitung vor Überbelastungen und Fehlerbedingungen mit einem 5 Amper Trennschalter geschützt. Dieser Ausschalter sollte nicht auslösen, bis ein Fehler in der Verstärkerschaltung oder ein ungewöhnlicher Betriebszustand vorhanden ist, der übermäßige Netzstromaufnahme verursacht. Wenn der Schalter auslöst, stellen Sie den Netzschalter (3) AUS und nachdem Sie kurz gewartet haben, dass der Schalter abkühlt, setzen Sie den Schalter zurück. Wenn der Trennschalter auslöst, wird die Mitteltaste nach außen springen etwa 1/4” und kann zurückgesetzt werden, indem Sie diese nach oben und nach innen drücken. Unter normalen (nicht ausgelösten) Bedingungen, ist die Mitteltaste relativ flach. Wenn das Gerät weiterhin den Trennschalter auslöst oder ihn direkt nach der Rücksetzung auslöst, setzen Sie ihn nicht weiterhin zurück, das System sollte dann zu einem qualifizierten Peavey Service Center zur Reparatur gebracht werden. IEC-NETZKABELANSCHLUSS (2) Die Anschlussdose ist für das IEC-Netzkabel (mitgeliefert), dass das Gerät mit AC-Strom versorgt. Es ist sehr wichtig, dass Sie sicherstellen, dass der PVXp Sub die richtige Netzspannung liefert. Die geeignete Spannung für Ihren PVXp Sub ist auf der Rückseite des Gerätes neben dem IEC Line-(Netz-)Kabel aufgedruckt. Bitte lesen Sie dieses Handbuch sorgfältig, um Ihre persönliche Sicherheit sowie die Sicherheit Ihrer Ausrüstung zu gewährleisten. Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und das dritte Kabel sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, vergewissern Sie sich, dass das Mischpult und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

Ein Vollbereichs-Thru-Ausgang verfügt über eine XLR-Verbindung. Diese Ausgänge ermöglichen die Verbindung von zusätzlichen Lautsprechersystemen oder die Versorgung der anderen Geräte mit dem Signal, etc. In dem Eingabeplatte inbegriffen ist ein Arbeitsfeld für optionale Funktionsmodule wie ein Funkempfänger, ein Digitaler Audioeingang oder ein 10-band EQ, etc. ANWENDUNGEN Der Peavey PVX

p Sub bietet eine Vielfalt an Anwendungen wie die Erweiterung der Bassleistung der Vollbereichs-Lautsprechersysteme für Beschallung, Durchsage, Seitenfüllsystem, Karaoke oder musikalisches Playback. Eine typische Signalquelle für die Line Pegel-Eingänge des Peavey PVXp Sub wäre ein Beschallungsmischpult (Mischpult) oder der Ausgang eines CD-Player, MP3-Players oder eines Kassettendecks. Das Hochpass- Filtersignal vom PVXp Sub würde dann an ein Vollbereichs-Lautsprechersystem gesendet werden und schwächt die Last des Tiefbasses von diesem Lautsprechersystem ab.

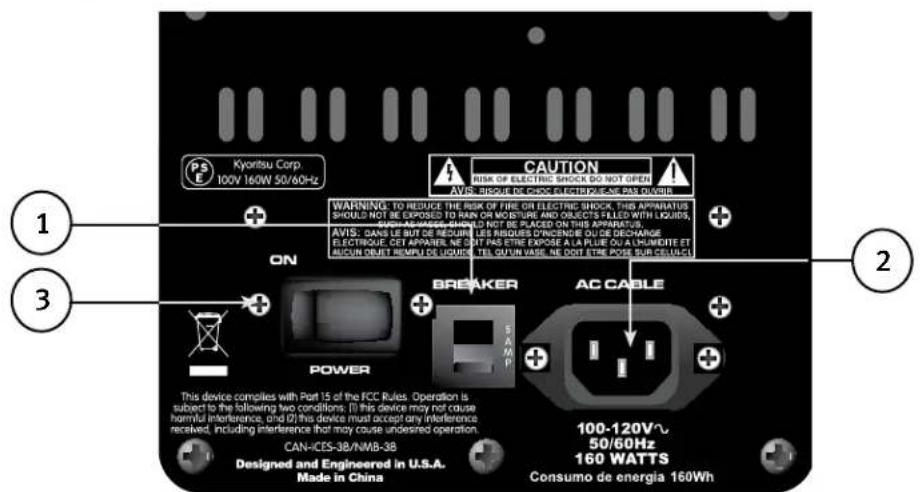

2EIN-AUS-SCHALTER (3) Dieser Kippschalter liefert AC-Strom an den PVX

p Sub, wenn dieser sich in der Position EIN befindet. Die Position EIN ist auf der linken Seite des Schalters, “ein”gedrückt oder fast bündig mit der Rückseite.

ZUGANGSPLATTE FÜR OPTIONALES ERWEITERUNGSMODUL

Diese Platte muss NUR entfernt werden, wenn Sie eines der zahlreichen Optionalen Erweiterungsmodule installieren, die bald für den PVXp Sub verfügbar sein werden. Diese Optionalen Erweiterungsmodule funktionieren entweder in Verbindung mit dem Eingang, der schon am PVXp Sub vorhanden ist oder bieten einen Inline-Funktion für den Eingang wie ein 10-band EQ, etc. Überprüfen Sie bei Ihrem Peavey

-Händler die Verfügbarkeit und den Preis. Wenn Sie nicht so ein Optionales Erweiterungsmodul installieren, entfernen Sie nicht diese Abdeckung, Anweisungen zur Installation eines Optionalen Erweiterungsmoduls werden mit jedem Erweiterungsmodul geliefert und sind spezifisch für dieses Modul.

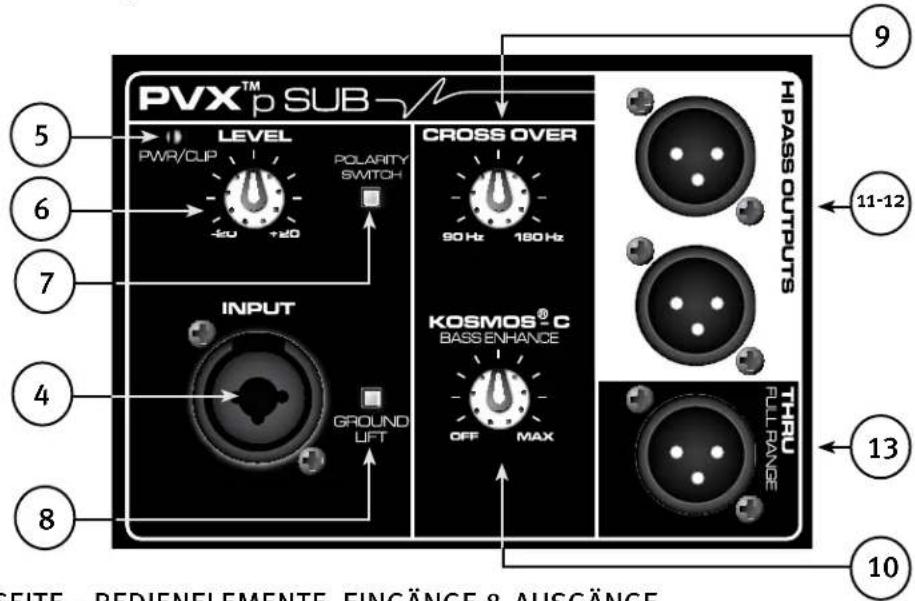

OBERSEITE – BEDIENELEMENTE, EINGÄNGE & AUSGÄNGE

EINGANG (4) Der Line Pegel ist aus einem mittelohmigen symmetrischen Typ. Die Buchse ist eine Kombi-XLR und 1/4" TRS-Verbindung. LED (5) Leuchtet GRÜN, wenn der Netzschalter eingeschaltet ist und der Strom vorhanden ist. Sie wird ROT, wenn der Verstärker den DDT

“Soft-Limiting”-Stromkreis aktiviert. Gelegentliches Blinken ist annehmbar, aber ein dauerhaftes Aufleuchten oder eine Verzerrung wären zu viel. Auf der vorderen Schallwand des Sub ist auch eine LED sichtbar, die BLAU leuchtet wenn das Gerät eingeschaltet ist und ROT wird wenn der Verstärker den DDT“Soft-Limiting”-Stromkreis aktiviert. PEGEL (6) Steuert den Verstärkungspegel oder den Ausgangspegel des Eingangssignals. Er wird verwendet, um den Ausgangspegel des Systems direkt für ein angegebenes Eingangssignal einzustellen. Normale Verwendung erfolgt mit dem Knopf, der auf der Mitte steht, dies ist dann gleichwertig in der Verstärkung zu einem typischen Verstärkerausgang.

OBERSEITE DER RÜCKSEITE

11-12BETRIEBSANLEITUNG POLARITÄTS-SCHALTER (7) Bietet entweder 0 Grad oder 180 Grad Subwoofer-Polarität Dieser Schalter wird in Verbindung mit dem Crossover Frequency Control (9) verwendet, um die beste Übereinstimmung zwischen dem Subwoofer-Ausgang und dem Satellitenlautsprecher-Ausgang im Übergangs-Bereich zu liefern. GROUND-LIFT-SCHALTER (8) Geliefert zum Heben eines Kabelschirms von der Gehäuseerdung, um potentielle Erdschleifen zu brechen und das Brummen zu reduzieren. CROSSOVER FREQUENCY CONTROL (9) Ändert die Übergangsfrequenz zwischen dem Subwoofer und den Hochpass-Ausgängen, die an die Satellit/ en-Lautsprecher (11 &12) gesendet werden. Ändert die elektrische Übergangsfrequenz von 90 Hz auf 180 Hz. VORSICHT! DIE ZU GERINGE EINSTELLUNG DIESER STEUERUNG KÖNNTE DEN SATELLITEN-LAUTSPRECHER MIT EINEM TIEFBASS ÜBERLASTEN! Die geringere Einstellung der Steuerung verstärkt NICHT den Tiefbass-Ausgang des PVX

p Sub, eine mittlere (12 Uhr) bis höhere Einstellung funktioniert besser bei den meisten Lautsprechern. KOSMOS

C BASS-VERSTÄRKUNG (10) Bietet die Möglichkeit, Bass-Oberwelle hinzuzufügen, um die Wahrnehmung des Tiefbasses in dem Programmmaterial ohne Überbelastung des Subwoofer-Lautsprechers zu verstärken. Diese Steuerung wird am besten bei der Moderation verwendet und wenn Sie sie komplett aufdrehen, kann dazu führen, dass das Programmmaterial verzerrt oder unnatürlich klingt. HOCHPASS-AUSGÄNGE (11 & 12) Diese Ausgänge bieten ein Hochpass-Filtersignal, das einem Vollbereichs-Lautsprechersystem wie dem PVXp10, PVXp12 oder PVXp15 zugeführt werden muss. Andere Vollbereichs-Lautsprecher können verwendet werden und Vollbereichs-Passivlautsprecher können in Verbindung mit einem angemessenen Verstärker verwendet werden, um sie anzutreiben. Diese Ausgänge sind elektronisch gepuffert und vom Eingang und jedem anderen Ausgang getrennt und ihr Pegel ist nicht vom Pegelregler des PVXp Sub beeinflusst. THRU-VOLLBEREICHS-AUSGANG (13) Dieser Ausgang bietet ein Vollbereichssignal, das an jedes andere Geräte gesendet werden muss, das ein Vollbereichssignal erfordert wie einen weiteren PVXp Sub oder ein anderes Line Pegel-Audiogerät. Dieser Ausgang wird elektronisch gepuffert und vom Eingang und den anderen Ausgängen getrennt. VORSICHTSMASSNAHMEN Das Gerät muss von der AC-Stromquelle getrennt werden bevor die Arbeit darauf getätigt wird. Richten Sie alle Wartungen an das qualifizierte Servicepersonal. Die Rückplatte kann sich heiß anfühlen. Blockieren Sie den Ventilator oder die Abluftgitter der Belüftung nicht oder decken Sie sie ab. Es muss mindestens 4” Platz hinter dem Ventilator sein. Lassen Sie den Luftfluss nicht blockieren durch Objekte wie Vorhänge oder Gardinen, Gebäudewärmedämmung, etc. Es wird empfohlen, dass die Rückseite des PVXp Sub nicht an geschlossenen Orten oder einem Ort der keinen frischen, kühlen Luftfluss hat platziert wird. Verbinden Sie die Eingänge des PVXp Sub NICHT mit dem Ausgang des Verstärkers. Die Eingänge sind dazu gedacht, von einem Line Pegel Stärke-Signal angetrieben zu werden. Entfernen Sie NICHT die schützenden Metallgitter. WARNUNG! Der PVXp Sub ist sehr effizient und leistungsfähig! Dieses Soundsystem kann dauerhaft das Gehör schädigen! Achten Sie besonders auf die allgemeine maximale Lautstärke!Der offensichtliche Geräuschpegel des PVX

p Sub kann aufgrund der klaren, sauberen Soundausgabe und dem Mangel an Hochfrequenzen trügen. Der Mangel an Verzerrung oder deutlicher Gefahr kann den Geräuschpegel viel geringer scheinen lassen, als er eigentlich ist. Dieses System ist für SPL über 127 dB bei 1 M vom Lautsprecher geeignet! PLATZIERUNG EINES SATELLITENLAUTSPRECHERSYSTEMS OBEN AUF DEM PVX

p SUB Der PVXp Sub bietet eine Gewindestangenhalterung die oben auf dem Gerät eingebaut ist und diese wurde entwickelt, um das Gerät mit einer M20 Gewindestange von etwa 32” Länge oder weniger zu verbinden. Diese Stange wurde besonders dafür entwickelt, um sie mit den folgenden Lautsprechersystemen zu verbinden: Peavey PVXp 10 Peavey PVXp 12 Peavey PVXp 15 Setzen Sie kein gerößeres oder schwereres Lausprechersystem auf diese Stange als den PVXp15 ansonsten könnte es aufgrund der Möglichkeit umzukippen unsicher sein. Der PVXp Sub muss auf einem ebenen und festem Untergrund platziert werden, damit der Lautsprecher auf einer Stange, vor dem Umkippen gesichert ist. Bei Installation oder De-Installation des Lautsprechers auf dieser Stange, empfiehlt es sich, wenn möglich, einen Helfer zu habe. Es könnte schwer sein “die Nadel einzufädeln” und da obere Ende der Stange mit der Stange des Subwoofers zu verbinden, während das Lautsprechersystem selbstständig gehalten wird. Wenn der PVXp Sub und die Stange im Freien verwendet wird, bringen Sie niemals Banner oder Flaggen an der Stange oder den Lautsprechersystemen an, die mit einer Stange montiert werden, starke Winde können die Lautsprecher zum umstürzen bringen. Wenn es eine Möglichkeit stark windiger Bedingungen gibt, könnte es besser sein den Lautsprecher von der Stange zu nehmen, um zu vermeiden, dass PVXp Sub und das Lautsprechersystem, das mit einer Stange montiert ist umstürzt. DEN PVXp SUB MIT AC-STROM VERBINDEN Der PVXp Sub wird mit einem 1,8 m langen IEC-Verbindungs-AC-Netzkabeln geliefert. Wenn Sie ein Verlängerungskabel oder eine Steckdosenleiste an diesem Lautsprecher verwenden, stellen Sie eine gute Qualität und eine ausreichend aktuelle Leistung sicher, um Sicherheit zu gewährleisten und die Leistungsabgabe des PVXp Sub zu maximieren. Für maximalen unverzerrten Ausgang, verbinden Sie kein anderes Gerät mit demselben Verlängerungskabel, mit dem der PVXpSub verbunden ist. Erweitern Sie nicht die aktuelle Nennkapazität des Verlängerungskabels mit der Anzahl aller Geräte, die damit verbunden sind. Wenn Sie das Kabel des PVXp Sub AC zum ersten Mal einstecken, stellen Sie sicher, dass der Netzschalter Ausgeschaltet ist und schalten Sie diesen erst nach der Verbindung des Netzkabels Ein. Die eingebaute Stummschaltung wird aktiviert, wenn die angemessene Sequenz aller Schritte genommen wurde.

BESONDERER HINWEIS FÜR DAUERHAFTE INSTALLATION

Bei Installation des PVXp Sub, werden AC-Stromverläufe verwendet und ein zertifizierter Elektriker sollte konsultiert werden, um sicher zu sein, das die gesamte AC-Schaltung den lokalen Vorschriften und Regelungen entspricht. Es ist auch ratsam, eine Kabelschalle zu verwenden, die angemessen an dem Gehäuse angebracht ist, zur Zugentlastung des IEC-Netzkabels, das mit dem Verstärkermodul an (2) verbunden ist, damit das Netzkabel nicht herausgezogen werden kann oder lose wird. DEN PVXp SUB MIT EINEM SIGNAL VERBINDEN Ein Signal in das PVXp SUB eingeben ist auf mehreren Wegen möglich. Der Eingang (4) bietet einen symmetrischen Line Pegel-Eingang, der die Nutzung eines 1/4" TRS (ring-tip-sleeve) Typ Klinkenstecker oder eines XLR-Steckers ermöglicht. Natürlich kann auch ein unsymmetrischer 1/4" Klinkenstecker verwendet werden, aber er wird nicht den Vorteil der symmetrischen Verbindungs-Unterdrückung der äußeren Störung haben, wie Brummen und RFI. Verbinden Sie nicht die Kabel mit den Buchsen, während das Gerät Eingeschaltet ist und der Pegelsteller hochgestellt ist! Während ein standardmäßiges single-ended 1/4" mit Klinkenstecker ausgerüstetes Kabel gut funktionieren wird und die symmetrische Eingangsbeschaltung etwas Verbindungs-Unterdrückung bietet, wird ein symmetrisches Kabel, das entweder des symmetrischen TRS 1/4" Klinkenstecker oder den XLR-Stecker verwendet ausgezeichnete Verbindungs-Unterdrückung und Leistung.Manchmal ist es mit schwierigen Störungsproblemen hilfreich die Schirmmasse ( Adapter #1 eines XLR) eines symmetrischen Kabels am Ende des PVX

p Sub zu heben.Dies kann ziemlich einfach gemacht werden, indem der Ground-Lift-Schalter (10), der in den PVXp Sub eingebaut ist aktiviert wird. Überprüfen Sie alle Eingangsänderung sorgfältig, indem Sie immer den Pegelregler herunterdrehen, bevor Sie Kabel einstecken und ziehen oder den Boden anheben. Die Nutzung qualitativ hochwertiger Premiumkabel wird für den PVX

p Sub empfohlen, da diese normalerweise bessere Abschirmungen und Materialien haben und noch zuverlässiger sind. Die beste Option ist ein abgeschirmtes symmetrisches Kabel, das nicht länger ist als notwendig, um den PVXp Sub zu erreichen. Es ist normalerweise eine gute Idee etwas Platz am Eingang des PVXp Sub zu lassen und auch die Kabel festzukleben oder sie unter einen Kabelschutz zu legen, um zu vermeiden, dass jemand darüber fällt oder den PVXp Sub umwirft, wenn ein Lautsprecher auf der Stange steht.

ANPASSUNG DES PEGELREGLERS

Der PVXp Sub ist mit einem Pegelregler (6) am Eingang ausgestattet, um die Nutzung in vielen verschiedenen Anwendungen zu vereinfachen. Mit dem komplett im Uhrzeigersinn angepassten Pegelregler, ist die Verstärkung am Maximum und die Eingangsempfindlichkeit beträgt 0.24 V RMS für volle Nennleistung. Es wird empfohlen, den Pegelregler des PVXp Sub auf fast 12 Uhr oder 0 dB Vorverstärker zu stellen. Bei dieser Einstellung, ist die Eingangsempfindlichkeit etwa 2,4 Volt RMS für voll Nennleistung. DerPVXp Sub wird jetzt noch mehr mit einem typischen Verstärker-Eingang übereinstimmen. Wenn das Mischpult das Clipping der Ausgangssignale anzeigt, dann wird die gesamte Leistungsfähigkeit des PVXp Sub nicht sauber genutzt. Clipping des Signals, bevor es zum PVXp Sub gelangt, ist nicht optimal. Reduzieren Sie den Ausgangspegel des Mischpult und drehen Sie den Pegelregler auf dem PVXp Sub hoch. Der Verstärker in dem PVXp Sub ist mit DDT

ausgestattet und die LED-Anzeige zeigt an, wann der PVXp Sub DDTaktiviert wurde. Wenn der Klang stark komprimiert scheint, überprüfen Sie diese Anzeigen; wenn sie öfter als gelegentlich ROT blinken, dann muss der Treiberpegel des Mischpults (oder der Pegelregler auf dem PVXp Sub) reduziert werden. Wenn Sie das Soundsystem zum ersten Mal einschalten, schalten Sie erst die gesamte vorgeschaltete Elektronik ein, dann den PVXp Sub mit dem Pegelregler komplett im Uhrzeigersinn (ganz nach unten). Beginnen Sie mit der Überprüfung der Pegel mit den Pegelreglern des Mischpults ganz nach unten und bringen Sie sie langsam nach oben mit dem Pegelregler des PVXp Sub, der auf die gewünschte Einstellung eingestellt ist (auf der Mitte, zum Starten). Es ist nicht gut, den Pegelregler auf dem PVXp Sub ganz nach oben zu drehen und dann zu versuchen nur den Pegel des Mischpults zu regeln, diese Einstellung tendiert dazu übermäßige Geräusche aufzunehmen. Am besten wird es sein, ein “heißes” Signal vom Mischpult das Kabel hinunter zum PVXp Sub laufen zu lassen und dann den Pegelregler des PVXp Sub nur so hoch zu drehen, um den kompletten gewünschten Ausgang zu erreichen. Mit dieser Einstellung ist es notwendig, ein Clipping des Mischpultausgangs zu prüfen. KABEL VON DEN HOCHPASS-AUSGÄNGEN (11 & 12) Die bevorzugte Methode der Verbindung eines Vollbereichs-Satelliten-Lautsprechersystems mit den Hochpass-Ausgängen des PVXp Sub (11 & 12) ist es, ein symmetrisches XLR-Kabel zu verwenden, dass nicht länger ist als notwendig, um das Satellitenlautsprechersystem bequem zu erreichen. Wenn der Satelliten-Lautsprecher sich oben auf einer Stange über dem PVXp Sub befindet, dann ist ein 1,8 m langes Kabel ziemlich lang. Ein 3m oder 6m langes Kabel könnte auch verwendet werden, aber Kabel die länger sind, werden nicht mehr Störungs-Aufnahme ermöglichen und beginnen die Hochfrequenz-Informationen zu verlieren. Die Nutzung qualitativ hochwertiger, Premiumkabel wird für den PVXp Subempfohlen, da diese normalerweise bessere Abschirmungen und Materialien haben und noch zuverlässiger sind. Es ist normalerweise eine gute Idee etwas Platz am Ausgang des PVXp Subb zu lassen und auch die Kabel festzukleben oder sie unter einen Kabelschutz zu legen, um zu vermeiden, dass jemand darüber fällt oder den PVXp Sub umwirft, wenn ein Lautsprecher auf der Stange steht. EMPFOHLENE EINSTELLUNGEN FÜR DIE NUTZUNG DES PVXP SUB MIT DEN LAUTSPRECHERN DER PVXPSERIES Der ideale Standort zur Platzierung der Vollbereichslautsprecher der PVX

p Serie ist oben auf der Stange des PVXp Sub. In der nahen Umgebung werden die folgenden Einstellung die besten Ergebnisse im Übergangsbereich und für die Tongleichheit bieten. Beachten Sie, dass zu den XLR-Ausgängen (11 & 12),12 dB hinzugefügt wurden, um die Nutzung der XLR-Eingänge auf dem PVXp12 und PVXp15zu ermöglichen . Normalerweise werden diese als Mikrofonpegeleingänge betrachtet, aber mit den hinzugefügten Ausgängen des PVXp Sub, ist die Nutzung der XLR-Eingänge auf den PVXp-Lautsprechern möglich.PVXp

Polaritätsumschalter auf dem Sub (7): Normal oder IN Crossover Frequency Control (9): Von 12 Uhr zum vollen Anschlag im Uhrzeigersinn. Dies zeigt einen Bereich von etwa 110 Hz bis 160 Hz für den Übergangspunkt. Die empfohlene optimale Einstellung ist die Position bis zum vollen Anschlag im Uhrzeigersinn. Pegelregler (6): Der Pegelregler des PVXp

Subauf 12 Uhr (0 dB), der Pegelregler des PVXp10 auf 12 Uhr PVXp

Polaritätsumschalter auf dem Sub (7): Normal oder IN Crossover Frequency Control (9): Von 12 Uhr zum vollen Anschlag im Uhrzeigersinn. Dies zeigt einen Bereich von etwa 110 Hz bis 160 Hz für den Übergangspunkt. Die empfohlene optimale Einstellung ist zwei Ticks nach 12 Uhr. Pegelregler (6): Der Pegelregler des PVXpsubauf 12 Uhr (0 dB), der Pegelregler des PVXp12 auf - 2 Ticks vor 12 Uhr PVXp

Polaritätsumschalter auf dem Sub (7): Normal oder IN Crossover Frequency Control (9): Von 12 Uhr zum vollen Anschlag im Uhrzeigersinn. Dies zeigt einen Bereich von etwa 110 Hz bis 160 Hz für den Übergangspunkt. Die empfohlene optimale Einstellung ist auf 12 Uhr gestellt. Pegelregler (6): Der Pegelregler des PVXp Sub auf 12 Uhr (0 dB), der Pegelregler des PVXp12 auf - 2 Ticks vor 12 Uhr VORSICHT! DIE ZU GERINGE EINSTELLUNG DIESER ÜBERGANGSFREQUENZSTEUERUNG KÖNNTE DEN SATELLITEN-LAUTSPRECHER MIT EINEM TIEFBASS BEI SPL ÜBERLASTEN! Die geringere Einstellung der Steuerung verstärkt NICHT den Tiefbass-Ausgang des PVXp Sub, eine mittlere (12 Uhr) bis höhere Einstellung funktioniert besser bei den meisten Lautsprechern. Wenn die Lautsprecher der PVXp-Serie nicht oben auf dem Subwoofer auf der Stange gestellt sind, müssen die Einstellungen der Polaritätsschalter eventuell anders sein, als das was hier dargestellt wird. Der Crossover Frequency Control müssten eventuell niedriger eingestellt werden, damit der Subwoofer und die Satelliten sich durch den Übertragungsbereich gut summieren. Die oben zusammengefassten Einstellungen funktionieren am besten, wenn der Satellitenlautsprecher und der Subwoofer nah beieinander sind und in erster Linie denselben Abstand vom Publikum haben. EINSTELLUNG DER REGLER DES PVXp SUB ZUR NUTZUNG MIT ANDEREN SATELLITENLAUTSPRECHERN Crossover Frequency Control (9): Stellen Sie den Crossover Frequency Control (9) im allgemeinen auf eine höhere Frequenzeinstellung für kleinere Vollbereichs-Lautsprecher, um diese als Satelliten zu verwenden. Für größere Vollbereichs-Lautsprecher, stellen Sie den Crossover Frequency Control (9) auf eine geringere Frequenzeinstellung ein. Die Einstellung des Crossover Frequency Control auf sehr weit unter die 12 Uhr Position wird meistens nicht benötigt, da eine Übergangsfrequenz unter 100 Hz nicht ermöglicht, dass der PVXp Sub und der Satellitenlautsprecher zusammen in dem Übergangsbereich hinzugefügt werden. POLARITÄTS-SCHALTER (7): Versuchen Sie den Polaritäts-Schalter vor und zurück zu stellen bei jeder gewählten Übergangsfrequenz, als ob Sie bestimmen, welche Schalterposition den meisten Bass-Ausgang im Übergangsbereich bietet. Pegelregler (6): Beginnen Sie mit dem Pegelregler des PVXp Sub in der 12 Uhr Position und passen Sie das Satelliten-Lautsprechersystem an, damit es mit dem Pegel übereinstimmt. Beachten Sie, dass wenn der Subwoofer als merklich separate Soundquelle hörbar ist, dann ist der Pegel wahrscheinlich zu hoch eingestellt.

EINSTELLUNG DER BASSVERSTÄRKUNGSSTEUERUNG DES KOSMOS

C (10) Die Bassverstärkungssteuerung des Kosmos

C kann offensichtliche Basserweiterung und Ausgang zum reproduzierten Sound hinzufügen, besonders wenn das Programmmaterial einen erheblichen Anteil unter der Grenzfrequenz des PVXp Sub besitzt. Wenn zutreffend, kann eine vernünftige Nutzung den Genuss der Musik verbessern und Schlagkraft und Aufschwung zum Mix hinzufügen. Dennoch kann die Einstellung des Reglers höher als der optimale Pegel zu einer Wahrnehmung auffälliger Verzerrung oder weniger klaren Bassgeräuschen führen. Selten ist es hilfreich, den Regler ganz nach oben zu drehen. Die typische Nutzung beinhaltet eine Einstellung des Reglerknopfes irgendwo zwischen Aus (voll Drehung gegen den Uhrzeigersinn) und auf 12 Uhr (in der Mitte). Dann ist der hinzugefügt Effekt feiner und weniger aufdringlich in bestimmten Momenten bei der Musik, während immer noch eine willkommene Bereicherung des allgemeinen Klangs geliefert wird.Bitte beachten, dass bei übermäßigem Rechtsanschlag, die effektive Verstärkung es Subwoofers erhöht ist, daher wird die Einschaltung der Bass Enhance Control weit nach oben, zum Clipping führen, wenn es schon vorher am Rand des Clippings war.

p SUB TRENNEN Wir empfehlen, dass der Netzschalter (3) dazu verwendet wird, um das Gerät zunächst auszuschalten und dann kann das AC-Netzkabel entfernt werden, dies minimiert die Belastung der Verstärker und des Wandlers von Abschaltungs-Transienten. FEHLERBEHEBUNG

ÜBERHAUPT KEIN AUSGANG

Vergewissern Sie sich zunächst, dass das Gerät über AC-Strom verfügt und Eingeschaltet ist. Stellen Sie sicher, dass die LED auf dem Verstärkermodul aufleuchtet. Wenn nicht, stellen Sie sicher, dass der EIN/AUS-Schalter (3) auf der Position EIN ist und prüfen Sie die IEC-Netzkabelverbindung (2), indem Sie sicherstellen, dass sie komplett aktiviert und gesetzt ist. Stellen Sie sicher, dass das AC-Netzkabel in eine funktionierende AC-Steckdose eingesteckt ist. Überprüfen Sie schließlich den Trennschalter (1). (Siehe Rückseite: Abschnitt Trennschalter, für Sicherheitsanweisungen.) Sobald Sie sich vergewissert haben, dass Ihr Gerät mit AC-Strom versorgt wird, überprüfen Sie, dass der PVX

p Sub ein Signal bekommt. Trennen Sie vorübergehend das Kabel, das zu den Eingängen verläuft und verbinden Sie es mit einigen anderen Geräten, die geeignet sind das Signal zu reproduzieren (z.B. ein Verstärker und ein Lautsprecher). Wenn dies ein Signal herstellt, stellen Sie sicher, dass alle Pegelregler, die verwendet werden, zu einem zufriedenstellenden Pegel hochgedreht wurden (ein Drittel oder zur Mitte). Wenn der PVXp Sub direktem Sonnenlicht oder übermäßiger Hitze ausgesetzt wurde, könnte der eingebaute Wärmeschutz ausgelöst worden sein. Wenn dem so ist, schalten Sie den PVXp Sub ab und lassen Sie ihn ausreichend lange abkühlen. Wenn es immer noch keine Ausgabe gibt, kontaktieren Sie Ihren autorisierten Peavey-Händler oder das Peavey International Service Center.

Wenn der PVXp Sub ein Brummen oder Summen produziert, kann dies mit der AC-Steckdose verbunden sein. Versuchen Sie den PVXp Sub in eine andere AC-Steckdose einzustecken. Manchmal wenn ein anderer Trennschalter für das Mischpult und den PVXp Sub verwendet wird, kann dies einen Brummton verursachen. Wenn dies nicht praktisch ist, ist es das beste die Wandsteckdose (Trennschalter) zu verwenden, um den Strom sowohl zum Mischpult als auch dem Lautsprecher zu liefern. Stellen Sie sicher, dass abgeschirmte Kabel verwendet wurden, um das Signal zum Eingang des PVXp Sub zu leiten. Wenn Lautsprecherkabel mit 1/4"-Buchsen anstatt abgeschirmter Kabel als Eingangskabel verwendet werden, werden diese zu einem Brummen oder Summen neigen. Brummen könnte Erdschleifen-bezogen sein. Es könnte hilfreich sein, den Schutzleiter (Adapter #1) auf ein symmetrisches Kabel am Ende des PVXp Sub zu heben. Dies wird ziemlich einfach gemacht, indem der Ground-Lift-Schalter (10), der in den PVXp Sub eingebaut ist aktiviert wird. Prüfen Sie alle Eingangsänderungen sorgfältig, indem Sie erst den Pegelregler herunterdrehen, bevor Sie Kabel einstecken und ziehen oder den Schutzleiter heben. Überprüfen Sie, dass die Lichtregler nicht im selben Stromkreis sind wie der PVXp Sub, das Mischpult oder alle Quellgeräte. Wenn Lichtdimmer verwendet werden, kann es notwendig sein sie komplett EIN oder komplett AUS zu schalten, um das Brummen zu entfernen oder zu reduzieren. Dies ist ein typisches Störungsproblem mit AC-Verkabelung/Lichtdimmer, kein Konstruktionsfehler des PVXp Sub. Das dritte Kabel (Erdungsstecker) am AC-Stecker sollte NIEMALS entfernt oder abgebrochen werden, da dies ein potentielles Sicherheitsrisiko ist.

VERZERRTER ODER UNSCHARFER SOUND

Stellen Sie zuerst sicher, dass das Mischpult (Originalquelle) nicht clippt oder übersteuert wird. Stellen Sie sicher, dass der Pegelregler (6) am PVXp Sub nicht zu niedrig eingestellt wurde. Überprüfen Sie, dass der Eingangsstecker komplett in die Eingangsbuchse auf der Rückseite des PVXp Sub gesteckt ist. Stellen Sie sicher, dass ein Verstärker nicht in die Eingangsbuchse des PVXp Sub eingesteckt wurde. Wenn ein Verlängerungskabel verwendet wird, um das Gerät mit AC-Strom zu versorgen, stellen Sie sicher, dass es ausreichend aktuelle Leistung hat und dass es auch nicht verwendet wird um ein anderes Gerät mit Strom zu versorgen. Der PVXp Sub verfügt über einen eingebauten Bassverstärker, um die natürliche Rückmeldung des Lautsprechers in dem System zu erweitern und zu filtern, so dass es wenig, wenn überhaupt, zusätzlichen EQ erfordert. Wenn übermäßiger zusätzlicher Bassverstärker extern dem PVXp Sub hinzugefügt wurde, könnte dies zu vorzeitiger Überbelastung bei hohem SPL führen. Reduzieren Sie die Menge jedes externen (Mischpult, Ständer) EQ und schauen Sie, ob dies die Verzerrung aufklärt.Stellen Sie schließlich fest, dass auch wenn der PVXp Sub ein leistungsfähiges Gerät mit hoher Leistung ist, hat es letztlich Grenzen und es könnte zusätzliche Subwoofer benötigen, um ausreichend Sound-Ausgaabe oder Abdeckung zu bieten. In diesem Fall versuchen Sie die Mischpultpegel etwas herunterzudrehen, um zu schauen, ob das aufklärt. Wenn nach Überprüfung aller aufgelisteten Dinge und allem anderen, das Sie sicher überprüfen können, das System immer noch Probleme aufweist, notieren Sie sorgfältig alle Bedingungen und holen Sie sich einen Rat bei Ihrem Peavey-Händler.

Ihr PVXp Sub ist ein robustes und langlebiges Produkt und wird Ihnen jahrelang zuverlässig nutzen, wenn Sie es sorgfältig pflegen. Benutzen Sie Ihren gesunden Menschenverstand und lesen Sie die Sicherheitswarnungen, um gefährliche Betriebsbedingungen zu vermeiden. Das Gerät muss von der AC-Stromquelle getrennt werden bevor die Arbeit darauf getätigt wird. Richten Sie alle Wartungen an das qualifizierte Servicepersonal. SONNENLICHT/HITZE Vermeiden Sie eine längere direkte Aussetzung zum Sonnenlicht, da dies verursachen kann, dass das Gerät überhitzt und thermisch abschaltet. Übermäßig warme Betriebsbedingungen können ebenfalls eine thermische Abschaltung verursachen. Lagern Sie das Gerät nicht in extrem warmen oder kalten Bedingungen oder extremer Feuchtigkeit. Ermöglichen Sie, dass das Gerät immer auf Raumtemperatur kommt bevor Sie es nutzen. REINIGUNG Reinigen Sie den PVXp Sub nie wenn er angeschlossen oder Eingeschaltet ist! Wenn das Gerät komplett von AC-Stromquellen getrennt ist, verwenden Sie ein trockenes Tuch, um Schmutz oder Dreck zu entfernen. Verwenden Sie nie starke Lösemittel am PVXp Sub, da diese das Gehäuse schädigen könnten. Lass Sie KEINE Flüssigkeiten in den PVXp Sub eindringen. RETUSCHE Für eine Retusche eines Schadens am schwarzen Lack des PVXp Sub können Sie eine schwarze Sprühfarbe wie Peavey Commercial Sound, Black Touch-Up Paint, Peavey Teilenummer 00052110 verwenden. Folgen Sie den Anweisungen auf der Dose für Sicherheit und beste Ergebnisse.

ÜBERPRÜFUNG AUF SICHERE HARDWARE

Überprüfen Sie nach den ersten paar Monaten der Nutzung und regelmäßig danach die Hardware des PVXp Sub auf Festigkeit, einschließlich der Rückseitenschrauben und der Schrauben, die das Gitter und das Gehäuse zusammenhalten. Das Gerät ist hohen Vibrationen ausgesetzt und diese könnte dazu führen, dass diese bei Nutzung sich lösen. Features and specifications are subject to change without notice. Peavey Electronics Corporation • 5022 Hartley Peavey Drive • Meridian • MS • 39305 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.com • ©2013 • EX000178ABMESSUNGEN

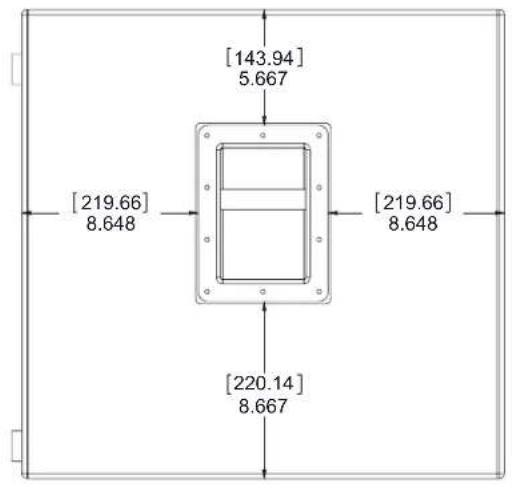

$ABMESSUNGEN PVXp 12 oder PVXp 15 PVXp 12 oder PVXp 15 Dynamisches Mikro- fon (Keine Elektrete) Ausgänge Eingänge Keyboard Mixer Gitarre PVXp 12 oder PVXp 15 Dynamisches Mikro- fon (Keine Elektrete) Ausgänge Eingänge Keyboard Mixer Gitarre Eingang zum 1. Sub Reihenschaltung (Mehrere Subs) Typische Nutzung

$TECHNISCHE DATEN Frequenzbereich (-10 dB, Halbraum): 43 Hz – 180 Hz* *Trennfrequenzregler Voll CW Frequenzgang, 1 Meter Auf Achse, Gleitsinus In Reflexionsfreier Umgebung (-6 dB): 48 Hz – 138 Hz* *Trennfrequenzregler Voll CW Nennstromstärke des Leistungsverstärkers, Gesamtausgangsleistung: 800 Watt verfügbare Höchstleistung Dauerleistung: 470 Watt an 4 Ohm. Elektronische Eingangsimpedanz (Nominal): Line-Eingangspegel: 2.2 k Ohm symmetrisch (XLR oder 1/4"), 10 k Ohm unsymmetrisch 1/4" Schalldruckpegel, 1 Watt, 1 Meter In Reflexionsfreier Umgebung: 97 dB SPL Maximaler Schalldruckpegel (1 Meter): 123 dB SPL dauerhaft 127 dB SPL Höchstleistung Wandler-Erweiterung: 15" Premium Hochleistungstieftöner, 3" Schwingspule Box-Tuningfrequenz: 50 Hz Eingangsanschlüsse: Ein Kombi XLR/ 1/4"-Klinkenstecker bietet symmetrische und unsymmetrische Bedienung Ausgangsanschlüsse: Zwei Hochpass-Ausgänge, unabhängig elektrisch gepuffert, mit schaltbarem Ausgangspegel-Pad. Ein Vollbereichs-Thru, elektrisch gepuffert. Steuerungen: Pegel: Bietet +/- 20 dB Verstärkungseinstellung Crossover Frequency Adjust: Passt die elektrische Trennfrequenz von 90 Hz bis 180 Hz stufenlos an Kosmos

C: Bietet Verarbeitung der Bassverstärkung. Polarity Switch: Bietet entweder 0 Grad oder 180 Grad Subwoofer-Polarität Ground Lift Switch: Für den Eingang Elektronische Frequenzweiche Stufenlos von 90 Hz bis 180 Hz Tiefpassneigung: 24 dB/oktave Hochpass-Ausgangsneigung: 18 dB/oktave Infraschall-Filterneigung: 36 dB/oktave Nominaler Verstärker-Frequenzgang: +0, -3 dB von 20 Hz bis 20 kHz Brummen und Rauschen: Höher als 90 dB unter Nennleistung DDT Dynamikbereich: Höher als 21 dB THD und IM: Typischerweise weniger als 0,5 % Dämpfungsfaktor: Höher als 100 @ 1000 Hz, 4 Ohm Leistungsbedarf Des Peavey PVX

p Sub-Systems: Nominal 160 Watt, 100-120 VAC 50-60 Hz (im Haushalt) 220-240 VAC 50-60 Hz (Lieferung) Gehäusematerialien & Oberfläche: Schwarzes mit Acrylfarbe bemaltes Gehäuse mit 15 mm MDF mit durchgehendem, schwarzem pulverbeschichtetem perforiertem Stahlgitter. Abmessungen (H x B x T) Im Gebrauchszustand: 24,25" x 16,75" x 23,00" (ohne Räder, 4,06" tief) 616 mm x 425 mm x 584 mm In Transportposition: 27,06" x 16,75" x 24,25" 687 mm x 425 mm x 616 mm Nettogewicht: 76.Lbs. (34.5 kg) Montagevorrichtung: 1 3/8" Stabmontage mit M20 Gewindestab zur Montage eines geeigneten Lautsprechers oben auf dem Sub und vier große Gummifüße unten für den Bodenbetrieb.PVX
