MANUALE UTENTE PVXp Sub PEAVEY

IMPORTANTI NORME DI SICUREZZA: ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:

1. Leggete queste istruzioni.

2. Conservate le istruzioni.

3. Rispettate tutte le avvertenze.

4. Seguite le istruzioni.

5. Non usate questo prodotto vicino all’acqua.

6. Pulite esclusivamente con un panno asciutto.

7. Non ostruite le fessure di ventilazione. Installate il dispositivo seguendo le istruzioni del produttore.

8. Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori). 9. Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell’altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più largo o terzo polo è indispensabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, mettetevi in contatto con un elettricista per la sostituzione della presa obsoleta. 10. Fate attenzione a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all’apparecchiatura.

11. Usate solo accessori originali forniti dal costruttore.

12. L’apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l’apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone. 13. Scollegatelo l’apparecchio dalla presa di corrente durante un temporale con fulmini o quando non s’intende usare per un lungo periodo. 14. L’assistenza va eseguita esclusivamente da personale autorizzato. È necessario ricorrere all’assistenza se il dispositivo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all’interno è caduto del liquido o un oggetto, il dispositivo è rimasto esposto alla pioggia o all’umidità, non funziona normalmente o è caduto a terra. 15 Non rimuovete lo spinotto della terra. Collegate il dispositivo esclusivamente a una presa di corrente del tipo indicato accanto alla targhetta posta vicino al cavo di alimentazione.

16. Se questo prodotto deve essere montato a rack, è necessario sostenerlo anche nella parte posteriore.

17. Nota per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo deve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu deve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone deve essere collegato al terminale marcato con la lettera L o di colore Rosso. 18. Questo apparato elettrico non deve essere esposto a gocce o schizzi, va in ogni caso evitato di appoggiare oggetti contenenti liquidi, come bicchieri, sull'apparecchio. 19. L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio può essere presente elettricità anche con interruttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezionatore, il dispositivo di sezionamento deve restare sempre operativo. 20. L’esposizione a livelli di volume molto elevati può causare la perdita permanente dell’udito. La predisposizione alla perdita dell’udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L’ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori: Esposizione giornaliera in ore Livello sonoro dBA, Slow response

1⁄4ominore 115 Secondo l’OSHA, l’esposizione a livelli di volume al di sopra dei limiti stabiliti può causare una perdita almeno parziale dell’udito. Quando si adopera questo sistema di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell’udito se l’esposizione supera i limiti sopra riportati.Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest’amplificatore.

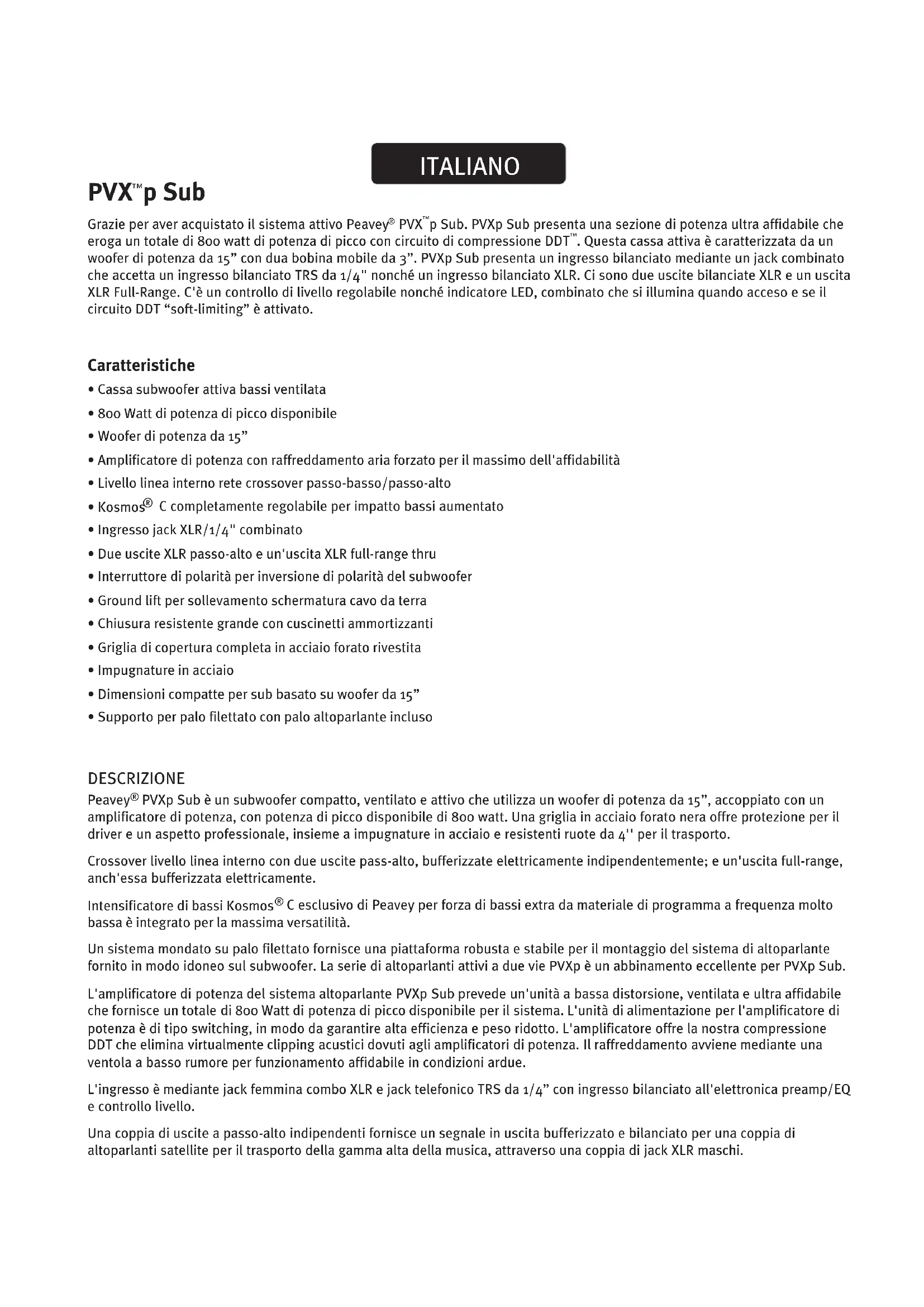

p Sub Grazie per aver acquistato il sistema attivo Peavey

p Sub. PVXp Sub presenta una sezione di potenza ultra affidabile che eroga un totale di 800 watt di potenza di picco con circuito di compressione DDT

. Questa cassa attiva è caratterizzata da un woofer di potenza da 15” con dua bobina mobile da 3”. PVXp Sub presenta un ingresso bilanciato mediante un jack combinato che accetta un ingresso bilanciato TRS da 1/4" nonché un ingresso bilanciato XLR. Ci sono due uscite bilanciate XLR e un uscita XLR Full-Range. C'è un controllo di livello regolabile nonché indicatore LED, combinato che si illumina quando acceso e se il circuito DDT “soft-limiting” è attivato. Caratteristiche

• Cassa subwoofer attiva bassi ventilata

• 800 Watt di potenza di picco disponibile

• Woofer di potenza da 15”

• Amplificatore di potenza con raffreddamento aria forzato per il massimo dell'affidabilità

• Livello linea interno rete crossover passo-basso/passo-alto

C completamente regolabile per impatto bassi aumentato

• Ingresso jack XLR/1/4" combinato

• Due uscite XLR passo-alto e un'uscita XLR full-range thru

• Interruttore di polarità per inversione di polarità del subwoofer

• Ground lift per sollevamento schermatura cavo da terra

• Chiusura resistente grande con cuscinetti ammortizzanti

• Griglia di copertura completa in acciaio forato rivestita

• Impugnature in acciaio

• Dimensioni compatte per sub basato su woofer da 15”

• Supporto per palo filettato con palo altoparlante incluso DESCRIZIONE Peavey

PVXp Sub è un subwoofer compatto, ventilato e attivo che utilizza un woofer di potenza da 15”, accoppiato con un amplificatore di potenza, con potenza di picco disponibile di 800 watt. Una griglia in acciaio forato nera offre protezione per il driver e un aspetto professionale, insieme a impugnature in acciaio e resistenti ruote da 4'' per il trasporto. Crossover livello linea interno con due uscite pass-alto, bufferizzate elettricamente indipendentemente; e un'uscita full-range, anch'essa bufferizzata elettricamente. Intensificatore di bassi Kosmos

C esclusivo di Peavey per forza di bassi extra da materiale di programma a frequenza molto bassa è integrato per la massima versatilità. Un sistema mondato su palo filettato fornisce una piattaforma robusta e stabile per il montaggio del sistema di altoparlante fornito in modo idoneo sul subwoofer. La serie di altoparlanti attivi a due vie PVXp è un abbinamento eccellente per PVXp Sub. L'amplificatore di potenza del sistema altoparlante PVXp Sub prevede un'unità a bassa distorsione, ventilata e ultra affidabile che fornisce un totale di 800 Watt di potenza di picco disponibile per il sistema. L'unità di alimentazione per l'amplificatore di potenza è di tipo switching, in modo da garantire alta efficienza e peso ridotto. L'amplificatore offre la nostra compressione DDT che elimina virtualmente clipping acustici dovuti agli amplificatori di potenza. Il raffreddamento avviene mediante una ventola a basso rumore per funzionamento affidabile in condizioni ardue. L'ingresso è mediante jack femmina combo XLR e jack telefonico TRS da 1/4” con ingresso bilanciato all'elettronica preamp/EQ e controllo livello. Una coppia di uscite a passo-alto indipendenti fornisce un segnale in uscita bufferizzato e bilanciato per una coppia di altoparlanti satellite per il trasporto della gamma alta della musica, attraverso una coppia di jack XLR maschi. ITALIANOINTERRUTTORE DIFFERENZIALE (1) L'unità di alimentazione è protetta da sovraccarichi e guasto grazie ad un interruttore differenziale da 5 amp. Questo interruttore rimane chiuso finché non si verificano malfunzionamenti nel circuito dell'amplificatore o condizioni anomale che portino ad un eccessivo flusso di corrente dalla rete elettrica. Se l'interruttore scatta, impostare l'interruttore di accensione (3) su OFF, attendere un breve periodo di tempo lasciando raffreddare l'interruttore differenziale, quindi riaccenderlo. Nel caso in cui l'interruttore scatti, il pulsante centrale si estenderà verso l'esterno di circa 1/4 di pollice, e potrà essere richiuso premendolo verso l'alto e verso l'interno. In condizioni normali (interruttore chiuso), il pulsante centrale si trova in posizione relativamente piatta rispetto alla superficie posteriore dell'unità. Nel caso in cui l'interruttore differenziale continui a scattare o scatti immediatamente dopo essere stato richiuso evitare di effettuare ulteriori tentativi di reset. Portare il sistema presso un centro di assistenza qualificato Peavey per la riparazione. CONNETTORE DI ALIMENTAZIONE IEC (2) Questa presa è destinata al cavo di alimentazione IEC (in dotazione) che fornisce alimentazione AC a corrente alternata all'unità. È molto importante per l'utente garantire che il PVXp Sub abbia un corretto valore di tensione alternata. La tensione corretta per il PVXp Sub è presente vicino al cavo della linea IEC (alimentazione) sul pannello posteriore dell'unità. Leggere questo manuale attentamente per garantire la propria sicurezza nonché la sicurezza dell'impianto. Non staccare il piedino di messa a terra di qualsiasi tipo di apparecchiatura, Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Onde evitare il rischio di shock o di incendio, assicurarsi sempre che il mixer e tutte le altre apparecchiature simili siano correttamente collegate a terra.

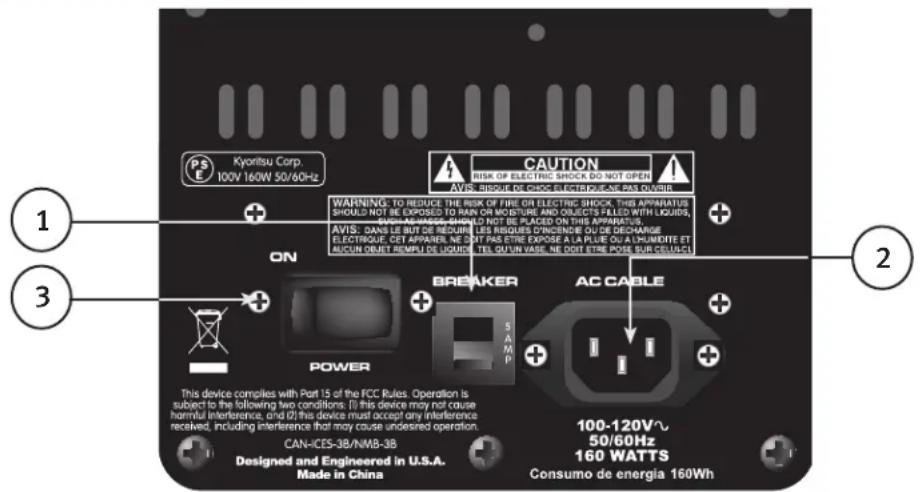

PANNELLO POSTERIORE - PARTE INFERIORE

Un'uscita Full-Range Thru ha un connettore XLR maschio. Queste uscite consentono il collegamento di sistemi di altoparlanti supplementari o di fornitura del segnale ad altri dispositivi ecc. Il pannello d'ingresso dispone di un supporto per moduli aggiuntivi opzionali come ricevitore wireless, ingresso audio digitale o equalizzatore a 10 bande ecc. APPLICAZIONI Peavey PVX

p Sub ha una varietà di applicazioni, come estensione delle prestazioni dei bassi per sistemi di altoparlanti full-range più piccoli per rafforzamento del suono, eventi in luoghi pubblici, sistemi sonori supplementari laterali, karaoke e riproduzione musicale. Un ingresso tipico per il livello di linea del Peavey PVXp Sub sono console di missaggio (mixer) per rinforzo sonoro o uscite di lettori CD, lettori MP3 o unità a nastro. Il segnale filtrato a passo-alto da PVXp Sub può essere quindi inviato a un sistema di altoparlanti attivo full-range, che gestisce i bassi profondi provenienti dal sistema altoparlante.

2INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO (3) Questo interruttore a bilanciere fornisce alimentazione AC a PVX

p Sub quando in posizione ON. La posizione ON corrisponde al lato sinistro dell'interruttore completamente spinto a raggiungere il livello della superficie del pannello posteriore. PANNELLO DI ACCESSO PER MODULO DI ESPANSIONE OPZIONALE Questo pannello deve essere rimosso unicamente quando si installa uno dei moduli di espansione opzionali che saranno presto disponibili per PVXp Sub. I moduli di espansione opzionali, come ad esempio un equalizzatore a 10 bande, funzionano congiuntamente all'ingresso già disponibile sull'unità PVXp Sub, o fornire un funzionamento in linea per l'ingresso, come un 10-band EQ ecc. Verificare disponibilità e prezzi con il proprio rivenditore Peavey

Se non si sta installando un modulo di espansione opzione, non rimuovere questo coperchio. Le istruzioni per l'installazione dei moduli opzionali di espansione saranno fornite con ogni modulo acquistato e saranno specifiche per tale modulo. PARTE SUPERIORE – CONTROLLI OPERATIVI, INGRESSI E USCITE INGRESSO (4) L'ingresso per livello di linea è bilanciato ad impedenza media. Il jack è un connettore combo femmina XLR e TRS da 1/4". LED (5) Si illumina di VERDE quando l'interruttore di alimentazione è acceso e l'alimentazione è presente. Diventa ROSSO quando l'amplificatore di potenza attiva il circuito "soft limiting" DDT

. Lampeggio occasionale è accettabile, ma non un'illuminazione costante o distorsione eccessiva. C'è anche un LED visibile dallo schermo anteriore del Sub che si illumina BLU quando è applicata alimentazione, e diventa ROSSO quando l'amplificatore di potenza attiva il circuito "soft limiting" DDT . LIVELLO (6) Controlla il livello di guadagno o di uscita del segnale di ingresso. È utilizzato per impostare in maniera diretta il livello di uscita del sistema in risposta ad un determinato segnale di ingresso. Uso normale è con la manopola impostata a metà, cioè con un guadagno equivalente a un ingresso di amplificatore di potenza tipico.

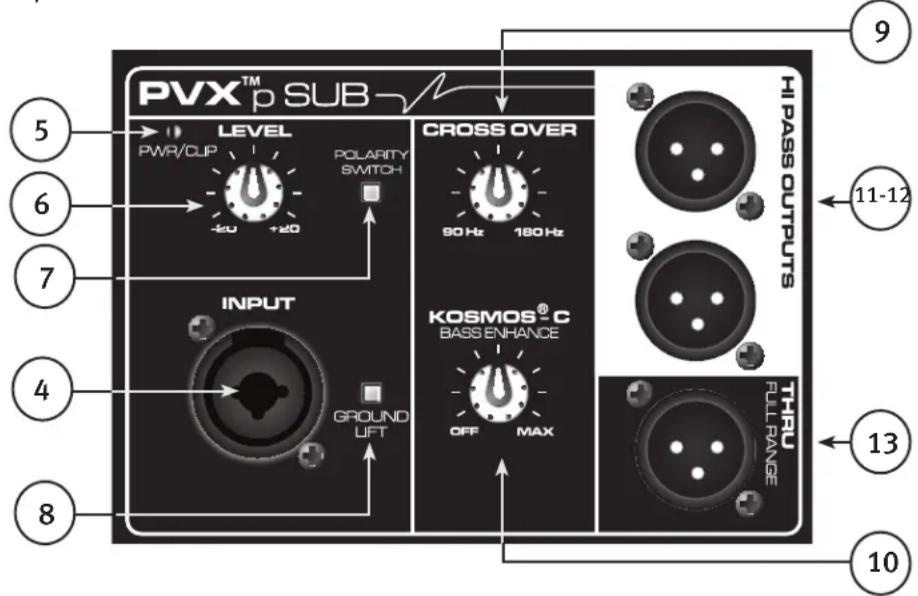

INTERRUTTORE POLARITÀ (7) Fornisce una polarità di subwoofer da 0° o 180° Questo interruttore è usato insieme al Crossover Frequency Control (9) per fornire la migliore corrispondenza tra l'uscita Subwoofer e l'uscita dell'altoparlante satellite nella regione crossover. INTERRUTTORE GROUND LIFT (8) Fornito per sollevare la schermatura del cavo dalla base dello chassis, rompere i potenziali circuiti di terra e ridurre l'effetto "hum". CROSSOVER FREQUENCY CONTROL (9) Varia la frequenza di crossover tra il Subwoofer e le uscite passo-alto inviata agli altoparlanti satellite (11 & 12). Varia la frequenza di crossover elettrica da 90 Hz a 180 Hz. ATTENZIONE! L'IMPOSTAZIONE DI QUESTO CONTROLLO TROPPO BASSA CONSENTE ALL'ALTOPARLANTE SATELLITE DI ESSERE SOVRACCARICATO DI BASSI PROFONDI! L'impostazione troppo bassa del controllo NON aumenta l'uscita di bassi profondi del PVX

p Sub, un'impostazione da media (ore 12) ad alta funziona meglio per la maggior parte degli altoparlanti.

C (10) Fornisce la possibilità di aggiungere armoniche basse per migliorare la percezione di bassi profondi nel materiale in programma senza sovraccaricare l'altoparlante Subwoofer. Questo controllo è meglio se usato con moderazione e l'utilizzo al massimo può causare suono distorto o innaturale del materiale in programma. USCITE PASSO-ALTO (11 & 12) Queste uscite forniscono un segnale filtrato a passo-alto per alimentare un sistema di altoparlanti attivo full-range, come PVXp 10, PVXp 12 o PVXp 15. Possono essere utilizzati anche altri altoparlanti attivi full-range, e altoparlanti passivi full-range possono essere utilizzati insieme a un amplificatore di potenza idoneo per supportarli. Queste uscite sono bufferizzate elettronicamente e isolate dall'ingresso e l'una dall'altra, e il loro livello non è influenzato dal controllo di livello del PVXp Sub (6). USCITA THRU FULL RANGE (13) Questa uscita fornisce segnale full-range da inviare a qualsiasi altro dispositivo che richiede tale tipo di segnale, come un altro PVXp Sub, o qualche altro dispositivo audio di livello linea. Questa uscita è bufferizzata elettronicamente e isolata dall'ingresso e da altre uscite. PRECAUZIONI L'unità deve essere scollegata dalla fonte di alimentazione AC prima di svolgere qualsiasi tipo di lavoro su di essa. Segnalare tutti gli interventi di manutenzione al personale di assistenza qualificato. La piastra posteriore può raggiungere temperature elevate. Non bloccare o coprire la ventola o le alette di scarico ostruendone la ventilazione. Lasciare uno spazio libero minimo di 4'' dietro la ventola. Non ostruire il flusso d'aria con oggetti come tende o drappi, materiale isolante termico per costruzione, ecc. Si raccomanda inoltre di non posizionare il retro del PVXp Sub in spazi chiusi o privi di ventilazione. NON collegare le uscite di amplificatori di potenza agli ingressi dell'unità PVXp Sub. Gli ingressi sono studiati per segnali di livello di linea. NON rimuovere le griglie metalliche di protezione. ATTENZIONE! L'unità PVXp Sub è molto efficiente e potente! Questo diffusore sonoro può causare danni permanenti all'udito! Prestare particolare attenzione alla regolazione del volume massimo generale!L'apparente livello sonoro dell'unità PVX

p Sub potrebbe trarre in inganno a causa della chiarezza e nitidezza del suono in uscita. La mancanza di distorsione o di evidente affanno dell'apparecchiatura potrebbe far apparire il livello sonoro molto più basso rispetto al valore effettivo. Questo sistema è in grado di produrre livelli di pressione sonora superiori a 127 dB a distanza di 1 m dal diffusore! POSIZIONAMENTO DEL SISTEMA ALTOPARLANTE SATELLITE SUL PVX

p SUB PVXp Sub ha un supporto per palo filettato integrato sulla parte alta dell'unità ed è concepito per abbinarsi a un palo filettato M20 di circa 32” di lunghezza o meno. Questo palo è realizzato in modo specifico per essere usato con i seguenti sistemi di altoparlante: Peavey PVXp 10 Peavey PVXp 12 Peavey PVXp 15 Non porre un sistema altoparlante più alto/grande o più pesante rispetto al PVXp 15 su questo palo, ciò può non essere sicuro a causa della possibilità di ribaltamento. PVXp Sub deve essere posto su una superficie stabile e a livello affinché l'altoparlante montato sul palo sia sicuro dal ribaltamento. Quando si monta o si smonta l'altoparlante dal palo, è buona norma avvalersi dell'aiuto di una seconda persona, ove possibile. Può essere difficile "filettare l'ago" e inserire correttamente la testa del palo nella corrispondente sede del Subwoofer, mantenendo il sistema altoparlante a distanza opportuna. Quando si utilizza PVXp Sub e palo all'aperto, evitare di attaccare striscioni o bandiere al palo o al sistema di altoparlanti montato su palo, in quanto in caso di forte vento potrebbero trascinare e travolgere le unità. In condizioni di forte vento potrebbe essere prudente considerare di rimuovere l'altoparlante dal palo per evitare che PVXp Sub e il sistema di altoparlanti montato su palo siano spinti e travolti. COLLEGAMENTO DELL'ALIMENTAZIONE AL PVXp SUB L'unità PVXp Sub viene fornita di un cavo di alimentazione AC IEC lungo 6 piedi. Se si utilizzano prolunghe o ciabatte assicurarsi che tutti i componenti siano di buona qualità e capaci di condurre abbastanza corrente garantendo sicurezza e massima potenza in uscita per l'unità PVXp Sub. Per massimi livelli di uscita senza distorsioni, non connettere alcun altro dispositivo alla stessa prolunga utilizzata per l'unità PVXp Sub. Non superare il valore nominale di corrente massima della prolunga tenendo conto di tutte le unità ad essa collegate. Quando si collega per la prima volta il cavo di alimentazione AC al PVXp Sub, accertarsi prima che l'interruttore sia in posizione Off, e accendere l'unità solamente una volta collegato il cavo di alimentazione. La funzione di muting integrata scatta quando si segue la corretta sequenza di passaggi.

NOTA SPECIALE PER INSTALLAZIONE PERMANENTE

Nell'installare l'unità PVXp Sub vengono utilizzate linee elettriche AC. Occorre dunque consultare un elettricista qualificato per assicurarsi che tutti i collegamenti AC adempiano alle leggi e alle normative in vigore. Si consiglia inoltre di utilizzare un morsetto fissato saldamente alla cassa per alleviare le tensioni sul cavo di alimentazione IEC collegato al modulo amplificatore su (2), in modo da evitare la disconnessione accidentale dovuta a strattoni o vibrazioni. COLLEGAMENTO DI UN SEGNALE AL PVXp SUB È possibile connettere un segnale all'ingresso dell'unità PVXp Sub in vari modi. Il connettore jack (4) fornisce un ingresso bilanciato di livello di linea, permettendo l'utilizzo di un jack TRS (ring-tip-sleeve) da 1/4" tipo telefonico o un jack XLR maschio. Certamente, un jack telefonico da 1/4" non bilanciato può essere utilizzato, ma non avrà il vantaggio di proteggere connessioni bilanciate da interferenza esterna, come effetto "hum" e RFI. Non collegare cavi ai connettori mentre l'unità è accesa e la manopola del volume è alzata! Mentre un cavo dotato di jack mono standard da 1/4" funziona correttamente e il circuito d'ingresso bilanciato del jack di ingresso fornisce reiezione delle interferenze, un cavo bilanciato dotato di jack TRS da 1/4" o connettore XLR offriranno prestazioni e reiezione delle interferenze superiori.A volte, in presenza di critici problemi di interferenza, potrebbe risultare utile disconnettere lo schermo di massa dai cavi bilanciati (Pin #1 di un XLR) collegati all'unità PVX

p Sub. Ciò può essere effettuato in modo semplice, attivando l'interruttore Ground Lift integrato nel PVXp Sub. Controllare attentamente le variazioni all'ingresso, avendo sempre cura di azzerare il volume prima di connettere o disconnettere cavi o di effettuare modifiche di terra. Si raccomanda l'utilizzo di cavi di prima classe per l'unità PVX

p Sub in quanto hanno migliore schermatura e sono realizzati con materiali di migliore qualità, offrendo maggiore affidabilità a lungo termine. La migliore opzione è un cavo bilanciato schermato non più lungo del necessario per raggiungere il PVXp Sub. È solitamente buona norma lasciare un certo gioco sui cavi collegati all'ingresso dell'unità PVXp Sub e assicurare i cavi al suolo con del nastro o utilizzando guide protettive, in modo da evitare inciampi e strattoni verso l'unità PVXp Sub quando l'altoparlante è fissato all'estremità del palo.

REGOLAZIONE CONTROLLO LIVELLO

L'unità PVXp Sub è dotata di un controllo del livello (6) che ne permette l'utilizzo per un'ampia gamma di applicazioni. Con il controllo di livello regolato completamente in senso orario, il guadagno è al massimo e la sensibilità di ingresso è di 0,24 V RMS per un livello massimo di uscita. Si raccomanda che il controllo di livello PVXp Sub sia quanto più vicino possibile alla posizione ore 12, o un guadagno in pre-amplificazione di 0 dB. A questa impostazione, la sensibilità di ingresso è di circa 2.4 volt RMS per uscita. Il PVXp Sub corrisponderà ora in maniera più fedele ad un tipico ingresso di amplificatore di potenza. Se il mixer segnala clipping sui segnali di uscita, non viene utilizzata in maniera pulita l'intera potenza dell'unità PVXp Sub. Il clipping del segnale prima che raggiunga l'unità PVXp Sub non rappresenta una condizione ottimale. Ridurre il livello di uscita del mixer ed aumentare il livello dell'unità PVXp Sub. L'amplificatore dell'unità PVXp Sub è dotato di circuito DDT

e di indicatore LED che indica l'attivazione del PVXp Sub DDT . Nel caso in cui il suono sia fortemente compresso, controllare questo indicatore: se lampeggiano in ROSSO piuttosto di frequente, allora il livello di uscita del mixer (o il livello dell'unità PVXp Sub) dovrà essere ridotto. Quando si accende il sistema audio, assicurarsi di accendere dapprima tutte le apparecchiature elettroniche a monte, e poi l'unità PVXp Sub, avendo provveduto a ruotare la manopola di livello completamente in senso antiorario (guadagno azzerato). Iniziare il controllo dei livelli partendo con il livello di uscita del mixer azzerato, e aumentandolo gradualmente, mantenendo il livello dell'unità PVXp Sub impostato come desiderato (si raccomanda di cominciare da un terzo della corsa totale). Si sconsiglia normalmente di impostare il(i) controllo(i) del livello dell'unità PVXp Sub al massimo, controllando il livello generale dal mixer, in quanto questo approccio tende ad amplificare eccessivamente il rumore. La pratica migliore è quella di portare un segnale "caldo" (ad alta potenza) dal mixer all'unità PVXp Sub, ed aumentare il livello su PVXp Sub solo quanto necessario per raggiungere l'uscita desiderata. Se si segue questo approccio è necessario verificare che l'uscita del mixer non raggiunga il clipping. CAVI DA USCITE PASSO-ALTO (11 & 12) Il metodo preferito per collegare un sistema altoparlante satellite full-range alle uscite passo-alto di PVXp Sub (11 & 12), è utilizzare un cavo XLR bilanciato non più lungo del necessario per raggiungere in modo comodo il sistema altoparlante satellite. Se l'altoparlante satellite è sulla parte alta del palo al di sopra del PVXp Sub, un cavo da 6 piedi sarà a piena lunghezza. Può essere anche utilizzato un cavo da 10 o 20 piedi, ma cavi più lunghi di questi consentiranno solo maggiore possibilità di interferenze e la perdita di informazioni ad alta frequenza. Si raccomanda l'utilizzo di cavi di prima classe per l'unità PVXp Sub, in quanto hanno migliore schermatura e sono realizzati con materiali di migliore qualità, offrendo maggiore affidabilità a lungo termine. . È solitamente buona norma lasciare un certo gioco sui cavi collegati all'uscita dell'unità PVXp Sub e assicurare i cavi al suolo con del nastro o utilizzando guide protettive, in modo da evitare inciampi e strattoni verso l'unità PVXp Sub quando l'altoparlante è fissato all'estremità del palo. IMPOSTAZIONI RACCOMANDATE PER L'UTILIZZO DI PVXp SUB CON GLI ALTOPARLANTI ATTIVI SERIE PVX

L'ubicazione ideale per il posizionamento di altoparlanti full-range serie PVX

p attivi è l'estremità di un palo PVXp Sub. In tale condizione, le seguenti impostazioni forniranno i migliori risultati nella regione crossover e bilanciamento del tono. Si noti che le uscite XLR (11 & 12) sono state bufferizzate a 12 dB per consentire agli ingressi XLR su PVXp 12 e PVXp 15 di essere usati. Normalmente, questi sono considerati ingressi livello mic, ma con le uscite PVXp Sub bufferizzate, l'utilizzo degli ingressi XLR sugli altoparlanti attivi PVXp è possibile.PVXp

Interruttore polarità su Sub (7): Normale o IN Crossover Frequency Control (9): Da ore 12 a completamente in senso orario. Ciò rappresenta una gamma da circa 110 Hz a 160 Hz per il punto di crossover. Impostazione ottimale raccomandata è posizione completamente in senso orario. Controlli di livello (6): Controllo livello PVXp

Interruttore polarità su Sub (7): Normale o IN Crossover Frequency Control (9): Da ore 12 a completamente in senso orario. Ciò rappresenta una gamma da circa 110 Hz a 160 Hz per il punto di crossover. Impostazione ottimale raccomandata è impostare due tacche dopo le ore 12. Controlli di livello (6): Controllo livello PVXp sub a ore 12 (0 dB), controllo livello PVXp 12 a - 2 tacche prima delle ore 12 PVXp

Interruttore polarità su Sub (7): Normale o IN Crossover Frequency Control (9): Da ore 12 a completamente in senso orario. Ciò rappresenta una gamma da circa 110 Hz a 160 Hz per il punto di crossover. Impostazione ottimale raccomandata è impostare a ore 12. Controlli di livello (6): Controllo livello PVXp Sub a ore 12 (0 dB), controllo livello PVXp 12 a - 2 tacche prima delle ore 12 ATTENZIONE! L'IMPOSTAZIONE DEL CONTROLLO DI FREQUENZA CROSSOVER TROPPO BASSA CONSENTE ALL'ALTOPARLANTE SATELLITE DI ESSERE SOVRACCARICATO DI BASSI PROFONDI A SPL ELEVATO! L'impostazione troppo bassa del controllo NON aumenta l'uscita di bassi profondi del PVXp Sub, un'impostazione da media (ore 12) ad alta funziona meglio per la maggior parte degli altoparlanti. Se gli altoparlanti della serie PVXp non sono impostati al di sopra del Subwoofer sul palo, le impostazioni dell'interruttore di polarità possono essere diverse da quelle fornite qui. Il Crossover Frequency Control può necessitare di essere impostato a un punto più basso affinché il Subwoofer e i satelliti siano ben sommati nella regione crossover. Le impostazioni illustrate in precedenza funzionano al meglio quando l'altoparlante satellite e il Subwoofer sono vicini, ed essenzialmente alla stessa distanza dal pubblico. IMPOSTAZIONE DEI CONTROLLI PVXp SUB PER USO CON ALTRI ALTOPARLANTI SATELLITE Crossover Frequency Control (9): In generale, per gli altoparlanti full-range più piccoli da utilizzarsi come satellite, impostare il Crossover Frequency Control (9) a una frequenza più alta. Per altoparlanti full-range più grandi, impostare il Crossover Frequency Control (9) a una frequenza più bassa. L'impostazione del Crossover Frequency Control molto al di sotto della posizione a ore 12 non sarà necessaria per la maggior parte del tempo, in quanto una frequenza di crossover inferiore a 100 Hz non consentirà a PVXp Sub e all'altoparlante satellite di aggiungersi molto bene in questa regione di crossover. Interruttore di polarità (7): Cercare di modificare l'impostazione Interruttore di polarità avanti e indietro per ciascuna frequenza di crossover selezionata, in modo da terminare quale posizione dell'interruttore fornisce la migliore uscita di bassi nella regione crossover Controlli di livello (6): Iniziare con Controllo livello PVXp Sub a ore 12 e regolare il sistema altoparlante satellite al livello corrispondente. Si noti che se il Subwoofer può essere sentito come fonte audio separata in modo distinta, probabilmente il livello impostato è troppo alto.

IMPOSTAZIONE CONTROLLO MIGLIORAMENTO BASSI KOSMOS

C (10) Il controllo di miglioramento bassi Kosmos

C può essere un'estensione apparente dei bassi e uscita per il suono riprodotto, soprattutto quando il programma ha in contenuto significativo al di sotto della frequenza di cut-off di PVXp Sub. Quando appropriato, un uso giudizioso può migliorare il godimento della musica e aggiungere un effetto "punch and boom" al mix. Tuttavia, un'impostazione del controllo troppo alta rispetto al livello ottimale può comportare una percezione di distorsione notevole o minore chiarezza nel suono dei bassi. Raramente sarà utile portare il controllo al massimo. L'uso tipico riguarderà un'impostazione della manopola di controllo in un punto tra Off (completamente in senso antiorario) e ore 12 (a metà). Quindi l'effetto aggiunto è più soffice e meno intrusivo durante alcuni momenti della musica, mentre continua a fornire un miglioramento della musica in generale.Si noti che a impostazioni completamente in senso orario, il guadagno effettivo del Subwoofer è aumentato, quindi se prima era sul bordo del clipping, ora l'aumento del Bass Enhance Control può causare una sua andata nel clipping.

p SUB DALLA RETE CA Si consiglia di spegnere l'unità utilizzando l'interruttore di alimentazione (3) prima di scollegare il cavo di alimentazione. Questo minimizza gli stress dovuti ai transitori di spegnimento negli amplificatori di potenza e nei trasduttori. RISOLUZIONE PROBLEMI

NESSUN SEGNALE DI USCITA

Prima di tutto, assicurarsi che l'unità sia alimentata ed accesa. Accertarsi che il LED sul modello amplificatore di potenza è illuminato. In caso contrario, accertarsi che l'interruttore di accensione (3) sia in posizione ON e verificare la corretta connessione del cavo di alimentazione IEC (2) facendo attenzione a che sia sia completamente inserito e posizionato. Assicurarsi che il cavo di alimentazione AC sia collegato ad una presa di corrente AC funzionante. Infine, controllare l'interruttore (1). (Consultare la sezione Pannello posteriore: sezione Interruttore per le precauzioni di sicurezza.) Una volta accertato che l'unità sia alimentata correttamente in AC, verificare che l'unità PVX

p Sub riceva correttamente il segnale in ingresso. Scollegare temporaneamente il cavo utilizzato per l'ingresso e collegarlo ad un altro dispositivo in grado di riprodurre il segnale (ad esempio, un amplificatore dotato di un altoparlante). Se si riesce in quest'ultimo modo a riprodurre il segnale, assicurarsi che tutti i controlli di livello siano impostati a livelli opportuni (tra un terzo e metà). Se l'unità PVXp Sub è stato sottoposto a luce solare diretta o calore eccessivo, potrebbe essere stato innescato il dispositivo di protezione termica integrato. In tal caso, spegnere l'unità PVXp Sub e lasciar raffreddare l'unità per un periodo di tempo sufficiente. Se non si ottiene ancora alcun segnale di uscita, si prega di rivolgersi al proprio rivenditore autorizzato Peavey o al Peavey International Service Center.

Nel caso in cui l'unità PVXp Sub produca ronzio o rumore, il problema potrebbe essere legato alla presa di AC utilizzata. Provare a collegare l'unità PVXp Sub ad una presa di corrente diversa. Nel caso circuiti o interruttori differenziali diversi vengano utilizzati per il mixer e per l'unità PVXp Sub, è talvolta possibile che si osservino problemi di rumore. A meno che risulti scomodo, è consigliabile utilizzare la stessa presa a muro ed interruttore per alimentare sia il mixer che il diffusore attivo. Assicurarsi di aver utilizzato cavi schermati per portare il segnale agli ingressi dell'unità PVXp Sub. I cavi per altoparlanti con jack da 1/4" sono più inclini a causare problemi di rumore rispetto a cavi schermati. I ronzii possono essere dovuto a loop di massa. Potrebbe risultare utile disconnettere lo schermo di massa (Pin #1) dai cavi bilanciati collegati all'unità PVXp Sub. Ciò può essere effettuato in modo semplice, attivando l'interruttore Ground Lift (10) integrato nel PVXp Sub. Controllare attentamente le variazioni all'ingresso, avendo sempre cura di azzerare il volume prima di connettere o disconnettere cavi o sollevare lo schermo di terra all'estremità del Sub. Verificare che eventuali attenuatori per luci non siano collegati allo stesso circuito dell'unità PVXp Sub del mixer o qualsiasi dispositivo sorgente. Nel caso siano presente attenuatori per luci, potrebbe essere necessario impostare tali dispositivi su potenza massima o spegnerli per poter eliminare o ridurre il ronzio. Questo è un problema di interferenza tipico dei cablaggi in AC e degli attenuatori per luci, e non un difetto di progettazione dell'unità PVXp Sub. Il terzo cavo (connessione di terra) del connettore di alimentazione AC non deve MAI essere rimosso o spezzato, in quanto questo può comportare rischi di sicurezza.

SUONO DISTORTO O CONFUSO

Assicurarsi innanzitutto che il mixer (la sorgente del segnale) non sia in clipping o sovraccarico. Assicurarsi che il controllo di livello (6) dell'unità PVXp Sub non sia impostato su un livello troppo basso. Verificare che i connettori di ingresso siano completamente inseriti nella presa di ingresso sul pannello posteriore dell'unità PVXp Sub. Assicurarsi di non aver collegato l'amplificatore al jack di ingresso dell'unità PVXp Sub. Se si utilizza una prolunga per alimentare l'unità in AC, assicurarsi che sia capace di condurre una corrente sufficiente e che non venga utilizzata per fornire corrente ad altri dispositivi. L'unità PVXp Sub è dotata di un boost di bassi integrato per estendere e sfumare la naturale risposta degli altoparlanti del sistema, quindi richiede, se presente, un piccolo EQ aggiuntivo. Nel caso in cui livelli di bass boost o di spinta degli alti siano applicati esternamente rispetto al PVXp Sub, si potrebbe verificare sovraccarico prematuro del segnale a SPL elevati. Ridurre i livelli di EQ di dispositivi esterni (mixer, rack) e verificare se questo elimina la distorsione.Infine occorre prendere atto che anche se l'unità PVXp Sub è un apparecchiatura ad alta potenza, possiede anch'essa dei limiti, e potrebbe necessitare di ulteriori unità Subwoofer attive per poter fornire potenza sonora o copertura sufficiente. In questo caso, provare ad abbassare leggermente i livelli del mixer e verificare se il problema viene risolto. Nel caso in cui i problemi persistano anche dopo aver seguito tutti gli accorgimenti elencati e aver eseguito altri rilevanti controlli, annotare attentamente tutte le condizioni osservate e rivolgersi al proprio rivenditore Peavey per ottenere una consulenza.

L'unità PVXp Sub è un prodotto robusto e durevole e offrirà anni di affidabile funzionamento se sottoposto ad adeguata manutenzione. Seguire le regole del buon senso e leggere le avvertenze di sicurezza per evitare condizioni operative pericolose. L'unità deve essere scollegata dalla fonte di alimentazione a corrente alternata prima di svolgere qualsiasi tipo di lavoro su di essa. Segnalare tutti gli interventi di manutenzione al personale di assistenza qualificato.

LUCE E CALORE SOLARE

Evitare l'esposizione prolungata alla luce solare diretta, onde evitare surriscaldamento e spegnimento termico. Condizioni operative eccessivamente calde potrebbero causare uno spegnimento termico. Non riporre l'unità in ambiente estremamente caldi o freddi o estremamente umidi. Lasciare sempre che l'unità raggiunga la temperatura ambiente prima dell'utilizzo. PULIZIA Mai pulire l'unità PVXp Sub mentre è collegata o accesa! Una volta scollegata completamente l'unità dalla fonte di alimentazione, utilizzare un panno asciutto per rimuovere terreno o altra sporcizia. Non usare mai solventi aggressivi sull'unità PVXp Sub, in quanto potrebbero danneggiare il cabinet. Evitare che fluidi di qualsiasi tipo penetrino all'interno dell'unità PVXp Sub. RITOCCO Per un ritocco di qualsiasi danneggiamento delle finiture di vernice nera del PVXp Sub, è possibile utilizzare una vernice nera spray come Peavey Commercial Sound, Black Touch-Up Paint, Peavey codice articolo 00052110. Seguire le istruzioni sulla bomboletta per sicurezza e migliori risultati.

VERIFICA DI SICUREZZA DEI COMPONENTI MECCANICI

Dopo i primi mesi di utilizzo, e successivamente su base regolare, controllare che i componenti meccanici del PVXp Sub conservino un'adeguata tenuta, comprese le viti del pannello posteriore e le viti che tengono insieme la griglia e il cabinet. L'unità è soggetta ad una grande quantità di vibrazioni, comportando il rischio che tali viti si allentino con l'utilizzo. Features and specifications are subject to change without notice. Peavey Electronics Corporation • 5022 Hartley Peavey Drive • Meridian • MS • 39305 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.com • ©2013 • EX000178DIMENSIONI

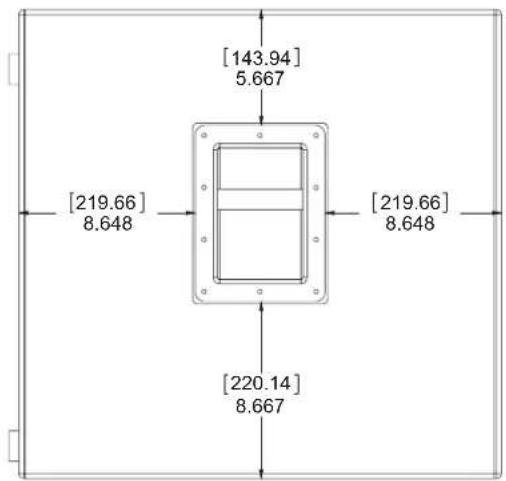

ADIMENSIONI PVXp 12 o PVXp 15 PVXp 12 o PVXp 15 Mic dinamico (non elettrorete) Uscita Ingressi Tastiera Mixer Chitarra PVXp 12 o PVXp 15 Mic dinamico (non elettrorete) Uscita Ingressi Tastiera Mixer Chitarra Ingresso al 1° Sub Connessione Daisy-Chain (più sub) Utilizzo tipico

ASPECIFICHE Intervallo di frequenza (-10 dB, metà spazio): 43 Hz – 180 Hz* *CW completo controllo crossover Risposta in frequenza, 1 metro su asse, segnale sinusoidale spazzato in ambiente anecoico (-6 dB): 48 Hz – 138 Hz* *CW completo controllo crossover Valore nominale della potenza degli amplificatori: 800 Watt di potenza di picco disponibile Potenza continua: 470 Watt in 4 Ohm Impedenza ingresso elettronica (Nominale): Linea In: 2.2 k ohm bilanciati (XLR o 1/4"), 10 k ohm non bilanciati 1/4" Livello pressione sonora, 1 Watt, 1 metro in ambiente anecoico: 97 dB SPL Livello massimo di pressione sonora (1 m): 123 dB SPL continui 127 dB SPL picco Componenti trasduttori: woofer di potenza premium da 15", bobina mobile da 3" Frequenza di risonanza della cassa: 50 Hz Connessioni di ingresso: Un connettore combo femmina XLR /Jack 1/4" bilanciato o non bilanciato. Connessioni di uscita: Due uscite passo-alto, bufferizzate elettricamente indipendentemente, con pad livello uscita commutabile. Un'uscita Full Range, bufferizzata elettricamente. Controlli: Livello: Fornisce una regolazione del guadagno di +/- 20 dB Crossover Frequency Adjust: Regola la frequenza di crossover elettrica da 90 Hz a 180 Hz, continuamente variabile. Kosmos

C: Fornisce miglioramento dei bassi. Polarity Switch: Fornisce una polarità di subwoofer da 0° o 180° Ground Lift Switch: Per ingresso Crossover elettronico Continuamente variabile da 90 Hz a 180 Hz. Incl. flusso basso: 24 dB/ottava Incl. flusso uscita alto: 18 dB/ottava Inclinazione filtro infrasonico: 36 dB/ottava Risposta in frequenza nominale dell'amplificatore: +0, -3 dB da 20 Hz a 20 kHz Ronzio e rumore: Superiore a 90 dB inferiore alla potenza nominale Intervallo dinamico DDT: Superiore a 21 dB THD e IM: generalmente meno dello 0,5 % Fattore di attenuazione: maggiore di 100 @ 1000 Hz, 4 ohm Requisiti di potenza del sistema Peavey PVX

p Sub: 160 Watt nominale, 100-120 VCA 50-60 Hz (Nazionale) 220-240 VCA 50-60 Hz (Esportazione) Materiali e finitura del cabinet: Alloggiamento verniciato acrilico nero con MDF da 15 mm, con griglia forata in acciaio rivestita con vernice in polvere che copre l'intera lunghezza. Dimensioni (A x L x P) In posizione d'uso: 24.25" x 16.75" x 23.00" (ruote non incluse, prof. 4.06”) 616 mm x 425 mm x 584 mm In posizione di trasporto: 27.06" x 16.75" x 24.25" 687 mm x 425 mm x 616 mm Peso netto: 76 libbre. (34,5 kg) Disposizioni di montaggio: Supporto palo da 1 3/8"con palo filettato M20 per montaggio in verticale su altoparlante idoneo sulla parte superiore del Sub e quattro piedi in gomma grandi sul fondo per uso su pavimento.PVX
