KÄYTTÖOHJE PVXp Sub PEAVEY

2. Säilytä nämä ohjeet.

3. Huomioi kaikki varoitukset.

4. Noudata kaikkia ohjeita.

5. Älä käytä laitetta veden lähellä.

6. Puhdista vain kuivalla kankaalla.

7. Älä tuki mitään tuuletusaukkoja. Asenna valmistajan ohjeiden mukaisesti.

8. Älä asenna lämpölähteiden, kuten pattereiden, liesien tai muiden lämpöä tuottavien laitteiden (kuten vahvistinten) lähelle. 9. Älä poista polarisoidun tai maadoitustyyppisen tulpan suojausta. Polarisoidun tulpan toinen napa on leveämpi kuin toinen. Maadoitustulpassa on kaksi napaa ja kolmas maadoitusnapa. Leveä napa ja maadoitusnapa on tarkoitettu turvaamaan laitteen käyttöä. Jos mukana toimitettu tulppa ei sovi pistorasiaan, kutsu sähkömies vaihtamaan pistorasia, sillä se on vanhentunut. 10. Suojaa virtajohtoa päälle kävelemiseltä ja nipistykseltä, erityisesti pistotulppien, pistorasioiden sekä laitteen ulosvientien kohdalla.

11. Käytä vain valmistajan toimittamia lisälaitteita.

12. Käytä vain valmistajan määrittämän tai laitteen mukana myydyn vaunun, jalustan, kolmijalan, kiinnikkeen tai pöydän kanssa. Käytettäessä vaunua liikuta vaunun ja laitteen yhdistelmää varovasti, jotta vältetään loukkaantumiset kaatumisesta johtuen.

13. Irrota laite sähköverkosta ukkosmyrskyjen aikana tai jos laitetta ei käytetä pitkään aikaan.

14. Huoltaminen tulee jättää pätevän huoltohenkilöstön tehtäväksi. Huoltoa tarvitaan, kun laite on jollakin tavoin vioittunut, esim. virtalähteen johto tai pistoke on vioittunut, laitteen sisään on joutunut nestettä tai esineitä, laite on altistettu sateelle tai kosteudelle, laite ei toimi normaalisti tai se on pudonnut. 15. Älä koskaan katkaise maadoitusnastaa. Ottamalla meihin yhteyttä saat kirjasen "Sähköiskuvaara ja maadoitus". Kytke vain virtalähteeseen, joka vastaa laitteen virtajohdon viereen merkittyä tyyppiä.

16. Jos laite kiinnitetään laiteräkkiin, tulee se tukea takaosastaan.

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug‚ proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E‚ the earth symbol‚ colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red. 18. Tätä sähkölaitetta ei tule altistaa nestetipoille tai roiskeille, eikä laitteen päälle saa asettaa nestettä sisältäviä esineitä, kuten maljakoita. 19. Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaarallinen jännite, kun virtakytkin on pois- asennossa. Virtajohto toimii pääkytkimenä, ja sen pitää olla aina käytettävissä. 20. Altistus erittäin korkeille äänitasoille voi aiheuttaa pysyvän kuulovaurion. Henkilöiden alttius melun aiheuttamille kuulovaurioille vaihtelee, mutta lähes kaikkien kuulo vaurioituu altistuttaessa riittävän kovalle melulle riittävän kauan. Yhdysvaltain hallituksen työturvallisuus- ja terveyshallinto (OSHA) on määrittänyt seuraavat hyväksyttävät melutasoaltistukset: VAARA: Käytettäessä sähkölaitteita tulee aina huomioida mm. seuraavat turvallisuusohjeet: OSHA:n mukaan altistus yo. tasoja korkeammalle määrälle voi aiheuttaa osittaisen kuulon menetyksen. Käytettäessä vahvistinjärjestelmää tulee kuulovaurioiden estämiseksi käyttää korvatulppia tai kuulosuojaimia, mikäli altistus ylittää yllä asetetut rajat. Jotta vältetään mahdollisesti vaarallinen altistus korkeille äänenpaineen tasoille, suositellaan, että kaikki korkeaa äänenpainetta tuottavien laitteiden, kuten tämän vahvistimen, lähistöllä olevat henkilöt suojaavat kuulonsa, kun laite on käytössä. Kesto päivää kohti tunteina Äänitaso dBA, hidas vaste

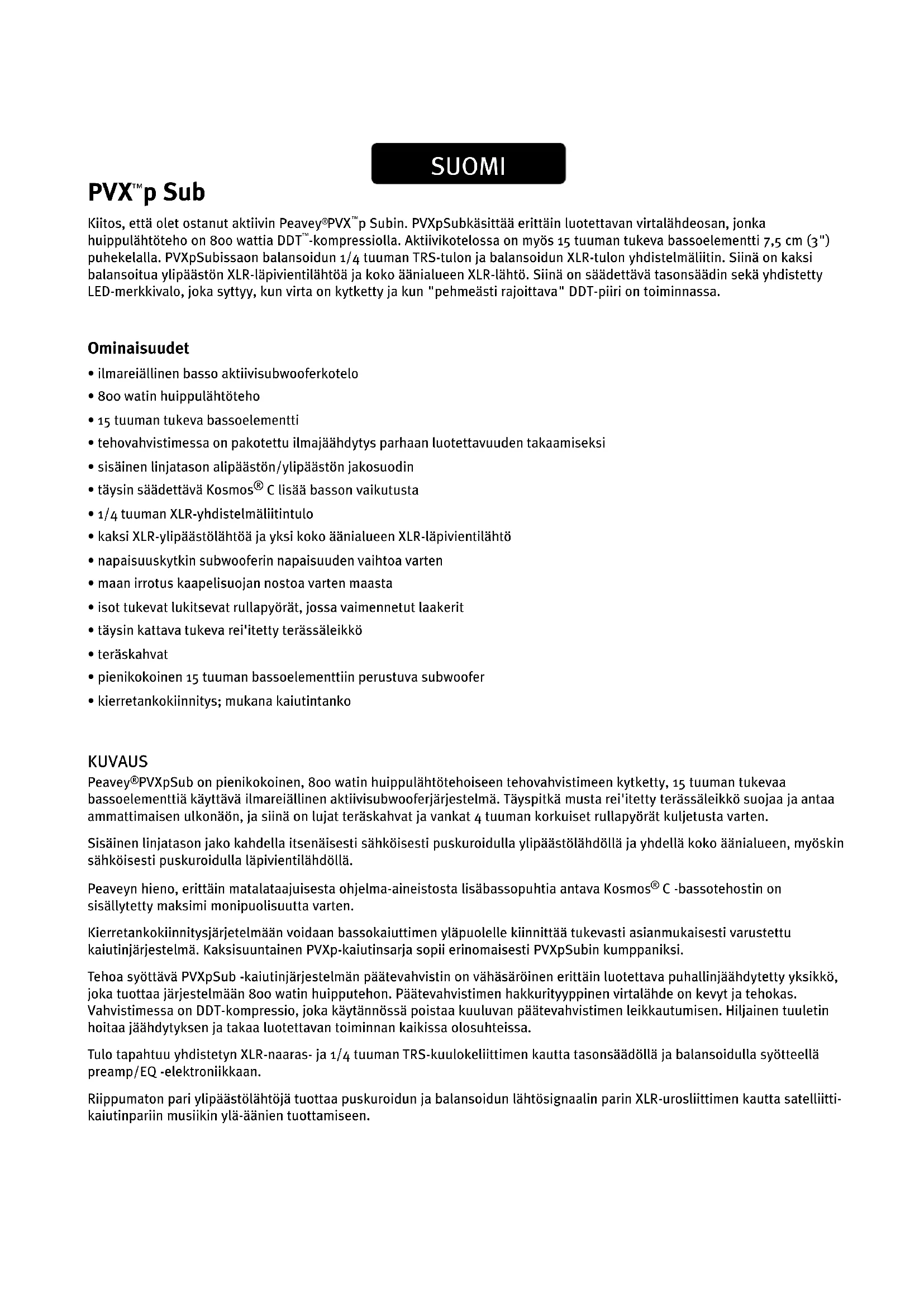

p Sub Kiitos, että olet ostanut aktiivin Peavey

p Subin. PVXpSubkäsittää erittäin luotettavan virtalähdeosan, jonka huippulähtöteho on 800 wattia DDT

-kompressiolla. Aktiivikotelossa on myös 15 tuuman tukeva bassoelementti 7,5 cm (3") puhekelalla. PVXpSubissaon balansoidun 1/4 tuuman TRS-tulon ja balansoidun XLR-tulon yhdistelmäliitin. Siinä on kaksi balansoitua ylipäästön XLR-läpivientilähtöä ja koko äänialueen XLR-lähtö. Siinä on säädettävä tasonsäädin sekä yhdistetty LED-merkkivalo, joka syttyy, kun virta on kytketty ja kun "pehmeästi rajoittava" DDT-piiri on toiminnassa. Ominaisuudet

• ilmareiällinen basso aktiivisubwooferkotelo

• 800 watin huippulähtöteho

• 15 tuuman tukeva bassoelementti

• tehovahvistimessa on pakotettu ilmajäähdytys parhaan luotettavuuden takaamiseksi

• sisäinen linjatason alipäästön/ylipäästön jakosuodin

• täysin säädettävä Kosmos

C lisää basson vaikutusta

• 1/4 tuuman XLR-yhdistelmäliitintulo

• kaksi XLR-ylipäästölähtöä ja yksi koko äänialueen XLR-läpivientilähtö

• napaisuuskytkin subwooferin napaisuuden vaihtoa varten

• maan irrotus kaapelisuojan nostoa varten maasta

• isot tukevat lukitsevat rullapyörät, jossa vaimennetut laakerit

• täysin kattava tukeva rei'itetty terässäleikkö

• pienikokoinen 15 tuuman bassoelementtiin perustuva subwoofer

• kierretankokiinnitys; mukana kaiutintanko KUVAUS Peavey

PVXpSub on pienikokoinen, 800 watin huippulähtötehoiseen tehovahvistimeen kytketty, 15 tuuman tukevaa bassoelementtiä käyttävä ilmareiällinen aktiivisubwooferjärjestelmä. Täyspitkä musta rei'itetty terässäleikkö suojaa ja antaa ammattimaisen ulkonäön, ja siinä on lujat teräskahvat ja vankat 4 tuuman korkuiset rullapyörät kuljetusta varten. Sisäinen linjatason jako kahdella itsenäisesti sähköisesti puskuroidulla ylipäästölähdöllä ja yhdellä koko äänialueen, myöskin sähköisesti puskuroidulla läpivientilähdöllä. Peaveyn hieno, erittäin matalataajuisesta ohjelma-aineistosta lisäbassopuhtia antava Kosmos

C -bassotehostin on sisällytetty maksimi monipuolisuutta varten. Kierretankokiinnitysjärjetelmään voidaan bassokaiuttimen yläpuolelle kiinnittää tukevasti asianmukaisesti varustettu kaiutinjärjestelmä. Kaksisuuntainen PVXp-kaiutinsarja sopii erinomaisesti PVXpSubin kumppaniksi. Tehoa syöttävä PVXpSub -kaiutinjärjestelmän päätevahvistin on vähäsäröinen erittäin luotettava puhallinjäähdytetty yksikkö, joka tuottaa järjestelmään 800 watin huipputehon. Päätevahvistimen hakkurityyppinen virtalähde on kevyt ja tehokas. Vahvistimessa on DDT-kompressio, joka käytännössä poistaa kuuluvan päätevahvistimen leikkautumisen. Hiljainen tuuletin hoitaa jäähdytyksen ja takaa luotettavan toiminnan kaikissa olosuhteissa. Tulo tapahtuu yhdistetyn XLR-naaras- ja 1/4 tuuman TRS-kuulokeliittimen kautta tasonsäädöllä ja balansoidulla syötteellä preamp/EQ -elektroniikkaan. Riippumaton pari ylipäästölähtöjä tuottaa puskuroidun ja balansoidun lähtösignaalin parin XLR-urosliittimen kautta satelliitti- kaiutinpariin musiikin ylä-äänien tuottamiseen. SUOMIKATKAISIJA (1) Laitteen verkkojännitetulo on suojattu ylikuormitusta ja vikaantumista vastaan 5 A katkaisijalla. Katkaisijan ei tulisi laueta, ellei vahvistimen piirisarjassa ole vikaa tai epänormaalia toimintaa, joka aiheuttaa liiallisen verkkovirran. Jos katkaisija laukeaa, aseta virtakytkin (3) asentoon OFF (Pois), ja nollaa katkaisija odotettuasi hetken, että katkaisija jäähtyy. Jos katkaisija laukeaa, keskipainike ponnahtaa ulos noin 6 mm, jolloin se voidaan nollata painamalla ylös ja sisään. Normaaleissa olosuhteissa (ei lauenneena) keskipainike on suhteellisen tasainen. Jos laitteen katkaisija laukeaa edelleen tai se laukeaa heti nollauksen jälkeen, älä nollaa toistuvasti, järjestelmä pitää viedä korjattavaksi pätevään Peavey-huoltoliikkeeseen. IEC-VIRTAJOHDON LIITÄNTÄ (2) Tämä liitin on IEC-virtajohdolle (toimitetaan mukana), joka syöttää laitteeseen AC-virtaa. On erittäin tärkeää varmistaa, että PVXp Subiin syötetään asianmukaista vaihtovirtajännitettä. PVXp Subin oikea jännite lukee IEC (virta)-johdon vieressä laitteen takapaneelissa. Lue tämä opas huolellisesti, jotta varmistat oman turvallisuutesi sekä laitteistosi turvallisuuden. Älä koskaan katkaise maadoitusjohdinta. Se on tarkoitettu suojaamaan sinua. Laitteen saa liittää vain maadoitettuun pistorasiaan. Sähköisku- ja tulipalovaaran välttämiseksi tulee aina varmistaa, että vahvistin ja siihen kytketyt laitteet on maadoitettu. TAKAPANEELIN ALAOSA Koko äänialueen läpivientilähdössä on XLR-urosliitin. Näillä lähdöillä voidaan yhdistää lisäkaiutinjärjestelmiä tai syöttää signaali muihin laitteisiin jne. Lähtöpaneelissa on myös asemapaikka valinnaisille toimintamoduuleille, kuten langaton vastaanotin, digitaalinen äänitulo tai 10-kaistainen EQ jne. SOVELLUKSET PeaveyPVX

p Subilla on monenlaisia käyttökohteita, kuten koko äänialueen kaiutinjärjestelmien bassoäänien laajentaminen äänenvahvistusta varten, kuulutuskäyttöön, tukilaitteistoksi, karaokeen tai musiikin toistoon. Tyypillinen signaalinlähde Peavey PVXp Subin linjatasoisille tuloille on esim. miksauspöytä tai CD-soittimen, MP3-soittimen tai kasettisoittimen lähtö. Ylipäästösuodattimella suodatettu PVXpSubin signaali lähtisi sitten koko äänialueen kaiutinjärjestelmään, auttaen äänentoistojärjestelmän syvän basson kantavuutta.

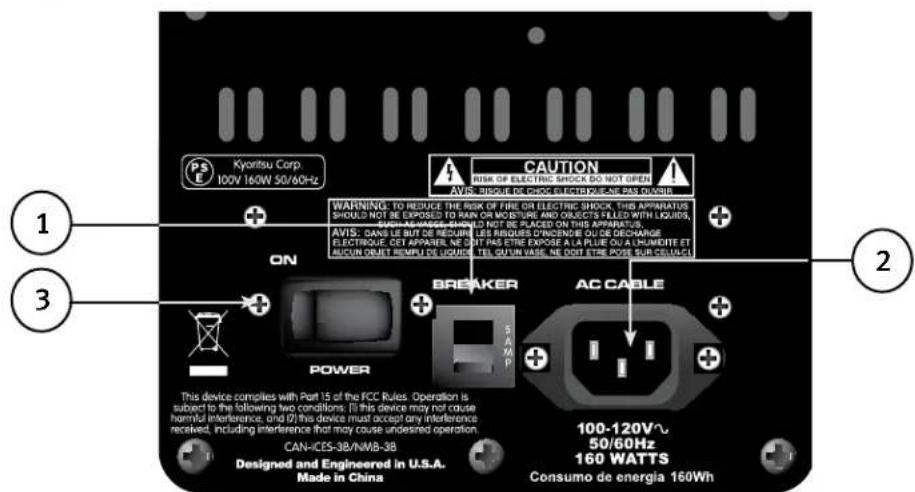

2VIRTAKYTKIN (3) Tämä keinukytkin syöttää AC-virtaa PVX

pSubiin ollessaan ON-asennossa. ON-asento on käytössä, kun kytkimen vasen reuna on painettuna "sisään" tai lähes takapaneelin tasolle.

VALINNAISEN LAAJENNUSMODUULIN ASENNUSPANEELI

Tämä paneeli tulee poistaa VAIN, kun asennetaan jokin PVXp Subiin pian saatavilla olevista valinnaisista laajen- nusmoduuleista. Valinnaiset laajennusmoduulit joko toimivat yhdessä PVXp Subissa jo olevien tulojen kanssa tai lisäävät tuloon jonkin toiminnon, kuten 10-alueisen EQn jne. Kysy Peavey

-jälleenmyyjältä saatavuutta ja hintaa. Jos et asenna valinnaista laajennusmoduulia, älä poista tätä kantta, valinnaisen laajennusmoduulin asennusohjeet tulevat kunkin laajennusmoduulin mukana ja ne koskevat vain sitä moduulia. YLÄOSA - SÄÄTIMIEN, TULOJEN JA LÄHTÖJEN KÄYTTÖ TULO (4) Linjatasoinen tulo on tyypiltään balansoitu keskitasoinen impedanssi. Liitin on naaras-XLR-liittimen ja 1/4 tuuman TRS-liittimen yhdistelmä. LED (5) VIHREÄ valo palaa, kun virtakytkin on kytketty ja virta on päällä Valo muuttuu PUNAISEKSI, kun tehovahvistin kytkee DDT

:n "pehmeästi rajoittavan" piiristön. Satunnainen vilkkuminen on hyväksyttävissä, mutta ei jatkuva palaminen, tai häiriöitä on liikaa. Subin etulevyssä näkyy myös LED, joka palaa SINISENÄ virran ollessa päällä ja muuttuu PUNAISEKSI, kun tehovahvistin kytkee DDT:n "pehmeästi rajoittavan" piiristön. TASO (6) Ohjaa tulosignaalin vahvistusta tai ulostulotasoa. Sitä käytetään säätämään suoraan järjestelmän lähtötaso tietylle tulosignaalille. Normaalikäytössä säätönupin asento on puolivälissä, mikä vastaa sitten vahvistukseltaan tyypillistä tehovahvistimen tuloa.

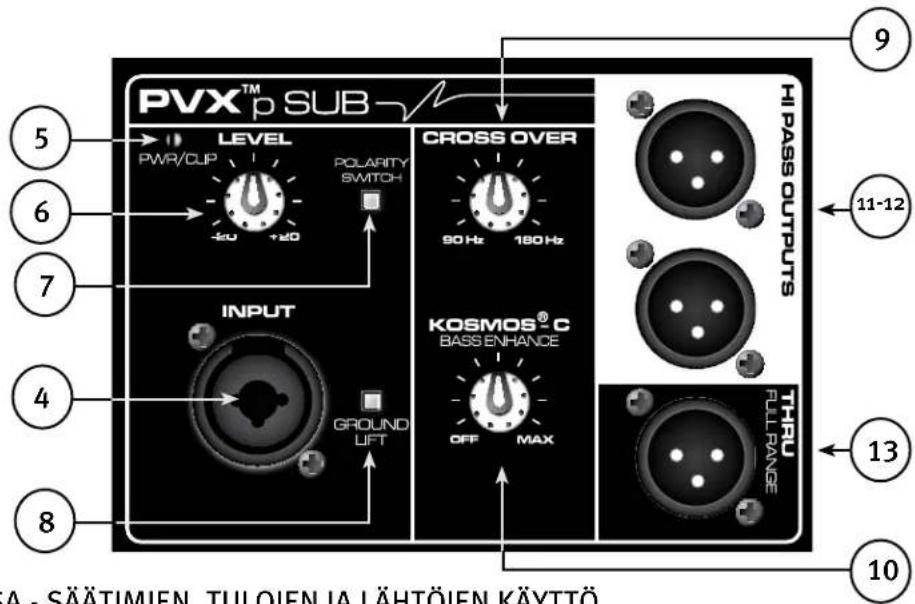

NAPAISUUSKYTKIN (7) Säätää subwooferille joko 0 tai 180 asteen napaisuuden Tätä kytkintä käytetään yhdessä CrossoverFrequency Controlin (9) kanssa säätämään subwooferin lähtö ja satelliittikaiuttimen lähtö jakoalueella mahdollisimman hyvin yhteen. MAAN IRROTUSKYTKIN (8) Tällä voidaan nostaa kaapelisuojus rungon maadoituksesta katkaisemaan mahdolliset maasilmukat ja vähentämään huminaa. CROSSOVER FREQUENCY CONTROL (9) Vaihtelee satelliitikaiuttimiin (11 ja 12) lähetettyä jakotaajuutta subwooferin ja ylipäästölähtöjen välillä. Vaihtelee sähköistä jakotaajuutta välillä 90–180 Hz. VAARA! TÄMÄN ASETUKSEN SÄÄTÄMINEN LIIAN PIENEKSI VOI MAHDOLLISTAA SATELLIITTIKAIUTTIMEN YLIKUORMITTUMISEN SYVÄLLÄ BASSOLLA! Asetuksen säätäminen pienemmäksi EI kasvata PVX

pSubin syvän basson lähtöä, keski- (klo 12) tai korkeampi säätö toimii parhaiten useimpien kaiuttimien kohdalla. KOSMOS

C -BASSOKOROSTUS (10) Mahdollistaa harmonisten bassotaajuuksien lisäämisen ohjelmamateriaalissa olevan syvän basson aistimisen parantamiseksi ylikuormittamatta subwoofer-kaiutinta. Säätöä on hyvä käyttää maltillisesti, kääntämällä se täydelle ohjelmamateriaali voi kuulostaa epäluonnolliselta tai vääristyneeltä. YLIPÄÄSTÖLÄHDÖT (11 JA 12) Näillä lähdöillä syötetään ylipäästösuodatettu signaali koko äänialueen kaiutinjärjestelmään, kuten PVXp 10, PVXp 12 tai PVXp 15. On mahdollista käyttää muita koko äänialueen kaiuttimia ja koko äänialueen passiivisia kaiuttimia voi käyttää yhdessä sopivan niitä ohjaavan tehovahvistimen kanssa. Nämä lähdöt on elektronisesti puskuroitu ja eristetty sekä tulosta että toisistaan, eikä PVXp Subin tasonsäätö (6) vaikuta niiden tasoon. LÄPIMENEVÄ KOKO ÄÄNIALUEEN LÄHTÖ (13) Tällä lähdöllä syötetään koko äänialueen signaali mihin tahansa koko äänialueen vaativaan laitteeseen, esimerkiksi toiseen PVXp Subiin tai johonkin muuhun linjatason äänilaitteeseen. Tämä lähtö on elektronisesti puskuroitu ja eristetty tulosta ja muista lähdöistä. VAROITUKSET Laite tulee irrottaa AC-virtalähteestä, ennen kuin sille tehdään mitään toimenpiteitä. Huoltaminen tulee jättää pätevän huoltohenkilöstön tehtäväksi. Takalevyn pinta voi kuumentua. Älä tuki tai peitä tuuletinta eikä ilmanvaihtoaukkoja. Tuulettimen taakse pitää jättää vähintään 10 cm tilaa. Älä anna verhojen, rakennuksen lämpöeristeiden tms. estää ilmavirtaa. On suositeltavaa, että PVXp Subin takaosaa ei sijoiteta suljettuun tai sellaiseen tilaan, johon ei pääse raitista viileää ilmaa. ÄLÄ KOSKAAN kytke PVXp Subin tuloa päätevahvistimen lähtöön. Tulot on tarkoitettu ohjattavaksi linjatasoisella signaalilla. ÄLÄ poista suojaavia metalliristikoita. VAROITUS! PVXp Sub on erittäin tehokas! Äänijärjestelmä voi vahingoittaa kuuloa pysyvästi! Säädä kokonaisvoimakkuus erittäin varovaisesti!PVX

p Subin äänenvoimakkuus voi tuntua alhaiselta, koska sen ääni on kirkas ja särötön ja siitä puuttuvat korkeat taajuudet. Särön puuttuminen voi saada äänen tason tuntumaan todellista alhaisemmalta. Järjestelmä voi kuitenkin tuottaa äänenpainetta yli 127 dB 1 metrin päässä kaiuttimesta!

p SUBIN PÄÄLLE PVXp Subissa on kierretankokiinnitys sisäänrakennettuna laitteen päälle ja se on suunniteltu sopimaan korkeintaan n. 80 cm:n M20-kierretankoon. Tanko on suunniteltu käytettäväksi seuraavien kaiutinjärjestelmien kanssa: Peavey PVXp 10 Peavey PVXp 12 Peavey PVXp 15 Älä aseta tankoon korkeampaa/isompaa tai painavampaa kaiutinjärjestelmää kuin PVXp 15 kaatumisvaaran takia. PVXp Sub on asetettava on kovalle ja tasaiselle alustalle, jotta tankokiinnitetty kaiutin ei pääse kaatumaan. Asennettaessa kaiutinta tankoon tai irrotettaessa tangosta on hyvä käyttää avustajaa. Voi olla vaikeaa ohjata tankoa koloonsa samalla, kun kannattelee subwooferia suorin käsin. Käytettäessä PVXp Subia ja tankoa ulkona, älä koskaan kiinnitä viirejä tai lippuja tankoon tai siihen kiinnitettyyn kaiutinjärjestelmään; voimakas tuuli voi puhaltaa kaiuttimen nurin. Jos odotettavissa on voimakasta tuulta, voi olla viisasta poistaa kaiutin tangosta, jotta PVXp Sub ja tankoon kiinnitetty kaiutinjärjestelmä ei kaadu tuulessa. VERKKOVIRRAN KYTKEMINEN PVXp SUBIIN PVXp Subin mukana tulee 1,8 metrin IEC -liitännällä varustettu AC-verkkovirtajohto. Jos käytät aktiivikaiuttimen kanssa jatkojohtoa, varmista, että se on hyvälaatuinen ja sen virrankestävyys on riittävä, jotta kytkentä on turvallinen ja voit maksimoida PVXp Subin tehontuoton. Jotta saadaan mahdollisimman suuri teho ilman säröä, älä kytke muita laitteita samaan jatkojohtoon PVXp Subin kanssa. Älä ylitä jatkojohdon virtakapasiteettia kytkemällä siihen liikaa laitteita. Kun PVXp Subin AC-johto liitetään ensimmäistä kertaa, varmista, että virtakytkin on Off-asennossa ja käännä se sitten On-asentoon vasta verkkovirtajohdon liittämisen jälkeen. Sisäänrakennettu mykistys tulee käyttöön, kun toimenpiteet tehdään oikeassa järjestyksessä.

ERITYISHUOMAUTUS PYSYVÄÄ ASENNUSTA VARTEN

Asennettaessa PVXp Sub, AC-verkkovirtajohdot pitää vetää siten, että AC-johdotukset vastaavat paikallisia vaatimuksia. Tämä tulee varmistaa pätevältä sähköasentajalta. On myös suositeltavaa käyttää koteloon kiinnitettyä kaapelikiinnikettä vähentämään rasitusta vahvistinmoduuliin (2) liitetystä IEC-virtajohdosta, jotta virtajohtoa ei voi vetää ulos eikä se irtoa värinän johdosta. SIGNAALN KYTKEMINEN PVXp SUBIIN PVXp Subiin voidaan syöttää signaali monin eri tavoin. Tulo (4) tarjoaa balansoidun linjatasoisen tulon, jossa voidaan käyttää 1/4 tuuman TRS (ring-tip-sleeve) -tyyppistä puhelinpistoketta tai uros-XLR-liitintä. On selvää, että voidaan myös käyttää epätasapainoista 1/4 tuuman puhelinpistoketta, mutta silloin ei ole käytettävissä yhteyksien ulkopuolisten häiriöiden, kuten hurina ja RFI, balansoitua hylkäämistä. Älä kytke kaapeleita liittimiin, kun laite on PÄÄLLÄ ja tasonuppi ei ole minimissään! Vaikka normaali 1/4 tuuman kaksinapaisilla kuulokeliittimellä varustettu kaapeli toimii hyvin ja balansoitu tulovirtapiiri hylkää osan häiriöistä, balansoitu kaapeli joko balansoidulla 1/4 tuuman TRS-kuulokeliittimellä tai XLR-liittimellä takaa huomattavasti paremman häiriönpoiston ja suorituskyvyn.Joskus vakavien häiriöiden esiintyessä on tarpeen nostaa balansoidun kaapelin suojamaa ( XLR:n napa nro 1 ) PVX

p Subin päässä. Tämä voidaan tehdä helposti aktivoimalla PVXp Subiin rakennettu maan nostokatkaisin (10). Tarkista tulojen muutokset huolellisesti ja käännä aina tasonsäädin alas ennen kaapeleiden kytkentää tai irrotusta tai maadoituksen nostamista. PVX

pSubin kanssa suositellaan käytettäväksi laadukkaita kaapeleita, sillä niissä on yleensä parempi suojaus ja materiaalit ja ne toimivat luotettavasti pitempään. Paras vaihtoehto on suojattu, balansoitu kaapeli, jonka pituus on juuri riittävä PVXp Subin kytkemiseen. On yleensä hyödyllistä jättää hieman löysää PVXp Subin tulopäähän sekä teipata kaapelit kiinni lattiaan tai vetää ne kaapelisuojuksen alla, jotta vältetään kompastuminen niihin tai PVXp Subin kaatuminen, kun sen tangon päässä on kaiutin.

PVXp Subin tulo on varustettu tasonsäädöllä (6), joka helpottaa käyttöä monissa eri käyttökohteissa. Kun tasonsäätö on käännetty täysin myötäpäivään, vahvistus on suurimmillaan ja tulon herkkyys on 0,24 V RMS täydelle teholle. On suositeltavaa, että PVXp Subin tasonsäätö asetetaan lähelle kello 12:ta eli 0 dB esivahvistusta. Tässä asetuksessa tuloherkkyys on noin 2,4 V RMS täydellä teholla. Tällöin PVXp Sub vastaa lähemmin tyypillisen päätevahvistimen tuloa. Jos miksauspöytä ilmaisee lähtösignaalien leikkautumista, PVXp Subin koko tehokapasiteettia ei käytetä oikein. Signaalin ei ole tarkoitus leikkautua, ennen kuin se pääsee PVXp Subiin. Vähennä mikserin lähtötasoa ja nosta PVXp Subin tasonsäätöä. PVXp Subin vahvistin on varustettu DDT

: llä ja LED-merkkivalo osoittaa, milloin PVXp Sub DDTon kytkettynä. Jos ääni kuulostaa kompressoituneelta, tarkista nämä merkkivalot. Jos ne vilkkuvat PUNAISENA muuten kuin satunnaisesti, on mikserin ohjaustasoa (tai PVXp Subin tasonsäätöä) laskettava. Kun äänijärjestelmää käynnistetään ensimmäistä kertaa, kytke ensin päälle kaikki ketjussa ensin tulevat laitteet ja sitten PVXp Sub niin, että sen tasonsäädin on käännettynä kokonaan vastapäivään (täysin pois). Aloita tasojen tarkistaminen mikserin lähtötason säätimet kokonaan pois päältä ja nosta niitä sitten hitaasti PVXp Subin tasonsäätimen ollessa halutussa asennossa (puoli kierrosta suositellaan aloituskohdaksi). Ei ole suositeltavaa kääntää PVXp Subin tasonsäätimiä täysille ja yrittää sitten säätää tasoa vain mikseristä, tällöin laite tuottaa ylimääräistä kohinaa. Paras tapa on ohjata mikseristä “täysi” signaali PVXp Subiin ja kääntää sitten PVXp Subin tasonsäätöä vain sen verran kuin on tarpeen, että saadaan täysi haluttu taso. Tällöin on syytä varmistaa, ettei mikserin lähtö leikkaa. KAAPELIT YLIPÄÄSTÖLÄHDÖISTÄ (11 JA 12) Ensisijainen tapa yhdistää koko äänialueen satelliittikaiutinjärjestelmä PVXp Subin ylipäästölähtöihin (11 ja 12) on käyttää balansoitua XLR-kaapelia, joka ulottuu juuri satelliittikaiutinjärjestelmään. Jos satelliittikaiutin on tangon päässä PVXp Subin yläpuolella, 1,8 metrin kaapeli on riittävän pitkä. Voidaan myös käyttää 3 tai 6 metrin kaapelia, mutta sitä pidemmät kaapelit kehittäisivät vain enemmän häiriöitä ja korkeat taajuudet alkaisivat hävitä. PVXp Subin kanssa suositellaan käytettäväksi laadukkaita kaapeleita, sillä niissä on yleensä parempi suojaus ja materiaalit ja ne toimivat luotettavasti pidempään. On yleensä hyödyllistä jättää hieman löysää PVXp Subin lähtöpäähän sekä teipata kaapelit kiinni lattiaan tai vetää ne kaapelisuojuksen alla, jotta vältetään kompastuminen niihin tai PVXp Subin kaatuminen, kun sen tangon päässä on kaiutin. PVXp SUBIN KÄYTÖN SUOSITELLUT ASETUKSET PVXp-SARJAN AKTIIVIKAIUTTIMIEN KANSSA PVX

p -sarjan koko äänialueen aktiivikaiuttimien ihanteellinen sijoituspaikka on PVXp Sub -tangon päässä. Niin lähellä antavat seuraavat asetukset parhaan tuloksen jakoalueella ja sävyjen tasapainon suhteen. Huomaa, että XLR-lähtöjä (11 ja 12) on vaimennettu 12 dB, jotta voidaan käyttää PVXp 12:n ja PVXp 15:n XLR-tuloja. Normaalisti näitä pidetään mikrofonitason tuloina, mutta kun PVXp Subin lähdöt on vaimennettu, XLR-tulojen käyttö PVXp-aktiivikaiuttimissa on mahdollista.PVXp

Napaisuuskytkin Subissa (7): Normaali tai SISÄÄN CrossoverFrequency Control (9): Kello 12:sta täysin myötäpäivään. Tämä vastaa jakopisteelle aluetta noin 110–160 Hz. Suositeltava ihanteellinen asetus on ääriasennossa myötäpäivään. Tasonsäätimet (6):PVXp

Subin tasonsäätö kello 12 (0 dB), PVXp 10 tasonsäätö kello 12 PVXp

Napaisuuskytkin Subissa (7): Normaali tai SISÄÄN CROSSOVER FREQUENCY CONTROL (9): Kello 12:sta täysin myötäpäivään. Tämä vastaa jakopisteelle aluetta noin 110–160 Hz. Suositeltava ihanteellinen asetus on asettaa kaksi askelta yli kello 12. Tasonsäätimet (6):PVXp Subin tasonsäätö kello 12 (0 dB), PVXp 12: n tasonsäätö –2 askelta ennen kello 12 PVXp

Napaisuuskytkin Subissa (7): Normaali tai SISÄÄN CROSSOVER FREQUENCY CONTROL (9): Kello 12:sta täysin myötäpäivään. Tämä vastaa jakopisteelle aluetta noin 110–160 Hz. Suositeltava ihanteellinen asetus on kello 12. Tasonsäätimet (6):PVXp Subin tasonsäätö kello 12 (0 dB), PVXp 12: n tasonsäätö –2 askelta ennen kello 12 VAARA! JOS JAKOTAAJUUSSÄÄTÖ ASETETAAN LIIAN PIENEKSI, VOI SYVÄ BASSO KORKEALLA SPL:LLÄ MAHDOLLISTAA SATELLIITTIKAIUTTIMEN YLIKUORMITTUMISEN! Asetuksen säätäminen pienemmäksi EI kasvata PVXp Subin syvän basson lähtöä, keski- (klo 12) tai korkeampi säätö toimii parhaiten useimpien kaiuttimien kohdalla. Jos PVXp-sarjan kaiuttimia ei ole asetettu subwooferin päälle tankoon, pitää napaisuuskytkimen asetukset mahdollisesti olla erilaiset, kuin mitä tässä on esitetty. CrossoverFrequency Control pitää mahdollisesti säätää pienemmälle, jotta subwoofer ja satelliitit toimivat hyvin koko jakoalueella. Edellä kuvatut asetukset toimivat parhaiten, kun satelliittikaiutin ja subwoofer ovat lähekkäin ja olennaisesti samalla etäisyydellä kuulijakunnasta. PVXp SUBIN SÄÄTÖJEN ASETTAMINEN KÄYTTÖÄ VARTEN MUIDEN SATELLIITTIKAIUTTIMIEN KANSSA CrossoverFrequency Control (9): Yleensä kun käytetään pienempiä koko äänialueen kaiuttimia satelliitteina, aseta CrossoverFrequency Control (9) korkeammalle taajuusasetukselle. Aseta isommille koko äänialueen kaiuttimille CrossoverFrequency Control (9) pienemmälle taajuusasetukselle. Enimmäkseen CrossoverFrequency Controlin asettaminen huomattavasti alle kello 12:n asentoon ei ole tarpeen, sillä alle 100 Hz:n jakotaajuudella PVXp Sub ja satelliittikaiutin eivät pelaa kovin hyvin jakoalueella yhteen. Napaisuuskytkin (7): Kokeile napaisuuskytkimen asettamista edestakaisin jokaisen valitun jakotaajuuden kohdalla, jolloin voit määrittää, mikä kytkimen asento tuottaa jakoalueella parhaimman bassotoiston Tasonsäätimet (6): Aloita PVXp Subin tasonsäätö kello 12:n asennossa ja säädä satelliittikaiuttimet vastaamaan sen tasoa. Huomaa, että jos subwooferin voi kuulla selvänä erillisenä äänilähteenä, se on luultavasti säädetty liian korkealle tasolle. KOSMOS

C:n bassovahvistussäätö voi lisätä näennäistä basson laajentamista ja lähtöä toistettuun ääneen, etenkin kun ohjelmamateriaalissa on paljon sisältöä PVXp Subin katkaisutaajuuden alapuolella. Tarvittaessa järkevä käyttö voi parantaa musiikkinautintoa ja lisätä iskua ja jytinää miksaukseen. Säädön asettaminen optimitasoa korkeammalle voi kuitenkin aikaansaada tuntuvan häiriön aistimisen tai vähemmän selkeät bassoäänet. Säädön kääntäminen täysille on harvoin hyödyllistä. Tyypillinen käyttö edellyttää säätönupin asettamisen jonnekin pois- (täysin vastapäivään) ja kello 12-asennon (puoliväli) väliin. Silloin lisätty vaikutus on hienovaraisempi ja vähemmän haitallinen tietyissä kohtaa musiikkia, mutta se tuottaa silti tervetulleen parannuksen äänentoistoon kokonaisuudessaan.Huomaa, että täysin myötäpäivään asetuksissa subwooferin todellinen vahvistus kasvaa, joten mikäli se oli ennen juuri leikkautumisillaan, BassEnhance Controlin kääntäminen täysille voi aiheuttaa siirtymisen leikkautumiseen.

p SUBISTA Suosittelemme, että laite sammutetaan ensin virtakytkimestä (3) ja virtajohto irrotetaan vasta sen jälkeen. VIANMÄÄRITYS

ÄÄNTÄ EI KUULU OLLENKAAN

Varmista ensin että laitteeseen tulee AC-virtaa ja se on PÄÄLLÄ. Varmista, että tehovahvistimen moduulissa palaa merkkivalo. Jos näin ei ole, varmista, että ON/OFF-kytkin (3) on ON-asennossa, ja tarkista, että IEC-virtajohdon liitos (2) on täysin kiinni ja paikallaan. Varmista, että AC-virtajohto on kytkettynä toimivaan AC-pistorasiaan. Tarkista lopuksi katkaisija (1). (Katso takapaneeli: Katkaisija-osasta turvallisuusohjeet.) Kun on varmaa, että laite saa AC-virtaa, tarkista seuraavaksi, että signaali menee PVX

pSubiin. Irrota tilapäisesti syöttökaapeli ja kytke se johonkin toiseen laitteeseen, joka voi toistaa signaalin (ts. päätevahvistimeen ja kaiuttimeen). Jos signaali kuuluu, varmista, että kaikki käytössä olevat tasonsäätimet on säädetty riittävälle tasolle (noin yhteen kolmasosaan–puoleen). Jos PVXp Sub on ollut suorassa auringonvalossa tai lämminnyt liikaa, sisäinen lämpösuoja on voinut laueta. Jos näin on käynyt, sammuta PVXp Sub ja anna sen jäähtyä riittävän pitkään. Jos ääntä ei vieläkään kuulu, ota yhteyttä valtuutettuun Peavey-jälleenmyyjään tai Peavey International Service Centeriin.

Jos PVXp Sub tuottaa huminaa tai surinaa, syy voi liittyä AC-pistorasiaan. Yritä kytkeä PVXp Sub toiseen AC-pistorasiaan. Jos mikseri ja PVXp Sub on kytketty eri piireihin (katkaisijaan), seurauksena voi olla huminaongelmia. Jos mahdollista, kannattaa käyttää samaa pistorasiaa (katkaisijaa) sekä mikserin että aktiivikaiuttimen virransyötössä. Varmista, että signaali on ohjattu PVXp Subin syöttöön suojakaapeleilla. Jos kaiutinkaapeleina käytetään syöttöjohtoja 1/4 tuuman liittimillä suojattujen kaapeleiden sijaan, huminaa tai surinaa esiintyy herkemmin. Humina voi liittyä maasilmukkaan. Suojamaan (napa nro 1) nostaminen balansoituun johtoon PVXp Subin puolelta voi auttaa. Se tapahtuu helposti aktivoimalla PVXp Subiin sisällytetty GroundLift -kytkin (10). Tarkista tulojen muutokset huolellisesti kääntämällä tasonsäädin alas ennen kaapeleiden kytkemistä ja irrotusta tai suojamaan nostamista Subissa. Varmista, ettei PVXp Subin, mikserin tai lähdelaitteiden kanssa samassa virtapiirissä ole valojen himmentimiä. Jos himmentimiä on käytössä, ne pitää mahdollisesti kääntää kokonaan PÄÄLLE tai POIS, jotta humina voidaan poistaa tai vähentää. Tämä on tyypillinen AC-johdotuksen ja valojen himmentimien välinen häiriöongelma, ei PVXp Subin suunnitteluvirhe. AC-tulpan kolmatta johtoa (maatulppaa) ei saa KOSKAAN poistaa tai katkaista, sillä se aiheuttaa potentiaalisen vaaratilanteen.

VÄÄRISTYNYT TAI EPÄSELVÄ ÄÄNI

Varmista ensin, että mikseri (signaalilähde) ei leikkaa eikä sitä yliohjata. Varmista, että PVXp Subin tasonsäätöä (6) ei ole asetettu liian alhaiseksi. Tarkista, että tuloliitin on täysin paikallaan tulopistokkeessa PVXp Subin takapaneelissa. Varmista, että tehovahvistinta ei ole kytketty PVXp Subin tuloliitäntään. Jos laitteeseen syötetään AC-virtaa jatkojohdolla, varmista että sen virrankesto on riittävä ja ettei sitä käytetä syöttämään virtaa johonkin toiseen laitteeseen. PVXp Subissa on sisäänrakennettu bassokorostus, joka laajentaa ja tasaa luonnollista kaiutinvastetta järjestelmässä, joten se vaatii vähän, jos lainkaan, lisää EQ:ta. Jos PVXp Subiin asetetaan liiallinen ulkoinen basso- tai diskanttikorostus, se voi korkeilla SPL:illä aiheuttaa ennenaikaisen ylikuormituksen. Vähennä ulkoisen (mikseristä tai räkistä säädetyn) EQ:n määrää ja katso, vähentääkö se säröä.Ota lopuksi huomioon, että vaikka PVXp Sub on tehokas laite, silläkin on rajansa ja riittävän äänimäärän saamiseen voidaan tarvita lisää aktiivi-subwoofer-yksiköitä. Kokeile tällöin pienentää mikserin tasoja vähän ja katso, parantaako se tilannetta. Jos kaikki nämä seikat ja muut turvallisesti tarkistettavissa olevat asiat on käyty läpi, eikä laite edelleenkään toimi oikein, kirjaa tilanne huolellisesti muistiin ja ota yhteyttä Peavey- jälleenmyyjääsi.

HUOLTO JA KUNNOSSAPITO

PVXp Sub on luja ja kestävä tuote, joka oikein hoidettuna toimii luotettavasti vuosien ajan. Vältä vaarallisia käyttötilanteita käyttämällä tervettä järkeä ja lukemalla varoitukset. Laite tulee irrottaa AC-virtalähteestä, ennen kuin sille tehdään mitään toimenpiteitä. Huoltaminen tulee jättää pätevän huoltohenkilöstön tehtäväksi.

Vältä pitkää altistusta suoralle auringonvalolle, koska tämä voi saada laitteen ylikuumenemaan, jolloin lämpösuojaus sammuttaa sen. Myös erittäin kuumat toimintaolosuhteet voivat aiheuttaa lämpösuojan laukeamisen. Älä varastoi laitetta erittäin kuumaan, kylmään tai kosteaan ympäristöön. Anna laitteen aina mukautua huoneenlämpöön ennen käyttöä. PUHDISTUS Älä koskaan puhdista PVXp Subia, kun pistoke on kiinni tai laite on PÄÄLLÄ! Kun laite on irrotettu AC-virtalähteistä, poista hiekka ja muu lika kuivalla kankaalla. Älä koskaan käytä PVXp Subiin vahvoja liuottimia, sillä ne voivat vahingoittaa koteloa. Älä anna MINKÄÄN nesteen valua PVXp Subin sisään. KORJAILU PVXp Subin mustaksi maalattuun pintaan tulleeseen vahinkoon voidaan käyttää mustaa ruiskumaalia, esim. Peavey Commercial Sound, Black Touch-UpPaint, Peavey, osanumero 00052110. Paras tulos saadaan turvallisesti noudattamalla purkissa olevia ohjeita.

TARKISTA LAITTEISTON TURVALLISUUS

Tarkista muutaman ensimmäisen käyttökuukauden jälkeen ja sen jälkeen määräajoin PVXp Subin kiinnitysten tiukkuus, mukaan lukien takapaneelin ruuvit sekä ruuvit, joilla ritilä on kiinni kotelossa. Laite värisee huomattavan paljon, jolloin kiinnitykset voivat löystyä. Features and specifications are subject to change without notice. Peavey Electronics Corporation • 5022 Hartley Peavey Drive • Meridian • MS • 39305 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.com • ©2013 • EX000178MITAT

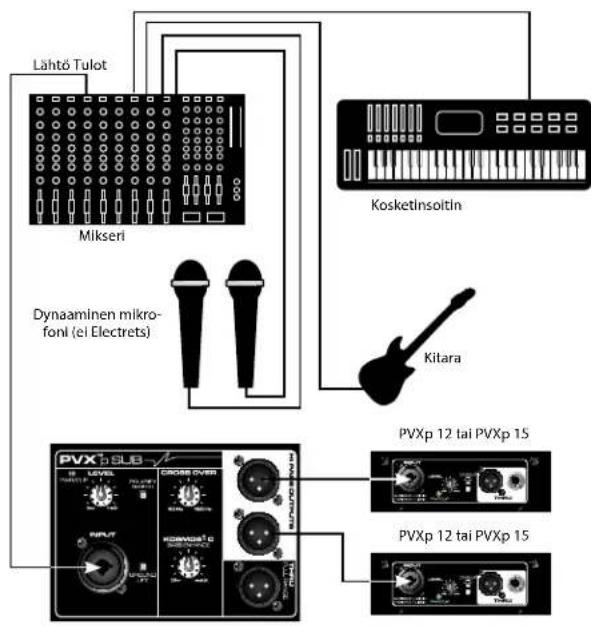

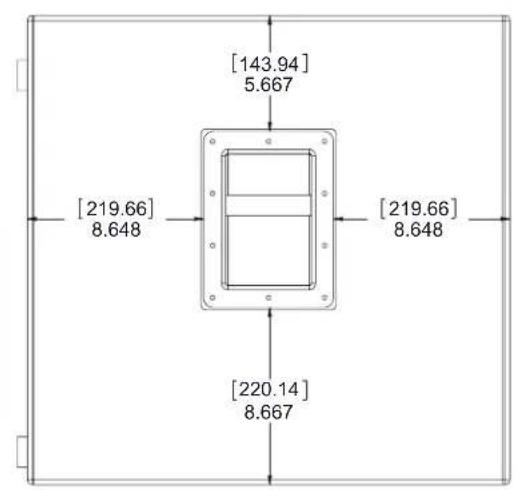

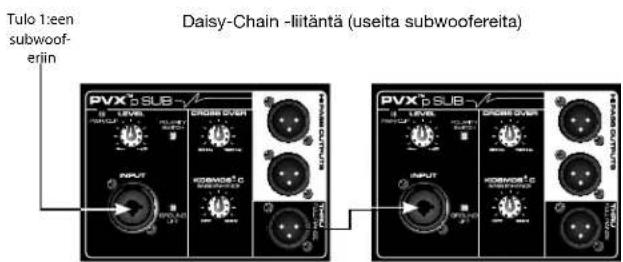

MITAT PVXp 12 tai PVXp 15 PVXp 12 tai PVXp 15 Dynaaminen mikro- foni (ei Electrets) Lähtö Tulot Kosketinsoitin Mikseri Kitara PVXp 12 tai PVXp 15 Dynaaminen mikro- foni (ei Electrets) Lähtö Tulot Kosketinsoitin Mikseri Kitara Tulo 1:een subwoof- eriin Daisy-Chain -liitäntä (useita subwoofereita) Tyypillinen käyttö

$TEKNISET TIEDOT Taajuusalue (-10 dB, puoliavaruus): 43 Hz – 180 Hz*

• Jakosäädin täysin CW Taajuusvaste 1 metrin päässä akselilla, sinipyyhkäisy kaiuttomassa ympäristössä (-6 dB): 48 Hz – 138 Hz*

• Jakosäädin täysin CW Päätevahvistimen kokonaisteho: 800 W huipputeho Jatkuva teho: 470 wattia 4 ohmin kuormaan Sähköisen tulon impedanssi (nimellinen): Tuloliitäntä: 2,2 kilo-ohmia balansoituna (XLR tai 1/4 tuumaa), 10 kilo-ohmia balansoimaton 1/4 tuumaa Äänenpainetaso, 1 watti, 1 metri kaiuttomassa ympäristössä: 97 dB SPL Maksimi äänenpainetaso (1 metri): 123 dB SPL jatkuva 127 dB SPL huippu Muutinlisä: 15 tuuman tukeva bassoelementti, 3 tuuman puhekela Kotelon viritystaajuus: 50 Hz Tuloliitännät: Yksi yhdistelmäliitin, naaras-XLR / 1/4 tuuman kuulokeliitin; balansoitu tai balansoimaton käyttö. Lähtöliitännät: Kaksi ylipäästölähtöä, itsenäisesti sähköisesti puskuroitu, vaihdettava lähtötason vaimennin. Yksi koko äänialueen läpimeno, sähköisesti puskuroitu. Säätimet: Taso: +/– 20 dB:n vahvistuksen säätö CrossoverFrequencyAdjust: Säätää sähköisen jakotaajuuden välillä 90–180 Hz, portaaton. Kosmos

C: Bassokorostuksen käsittely. PolaritySwitch: Säätää subwooferille joko 0 tai 180 asteen napaisuuden GroundLiftSwitch: Tulolle Elektroninen jako Portaaton 90–180 Hz. Alipäästön kaltevuus: 24 dB/oktaavi Ylipäästön lähdön kaltevuus: 18 dB/oktaavi Infraäänisuodattimen kaltevuus: 36 dB/oktaavi Vahvistimen nimellinen taajuusvaste: +0, –3 dB, 20 Hz...20 kHz Humina ja kohina: Yli 90 dB alle ilmoitetun tehon DDT:n dynaaminen alue: Yli 21 dB THD ja IM: Yleensä alle 0,5 % Vaimennuskerroin: Yli 100, 1000 Hz, 4 ohmia PeaveyPVX

pSub -järjestelmän tehontarve: Nimellinen 160 wattia, 100-120 VAC 50-60 Hz (sisäinen) 220-240 VAC 50-60 Hz (vienti) Kotelomateriaalit ja pinnoite: Musta akryyli maalattu kotelo ja 15 mm MDF, täyspitkä, jauhemaalattu, musta rei'itetty terässäleikkö. Mitat (k x l x s) Käyttöasennossa: 24,25" x 16,75" x 23,00" (ilman pyöriä, 4,06" syvä) 616 mm x 425 mm x 584 mm Kuljetusasennossa: 27,06" x 16,75" x 24,25" 687 mm x 425 mm x 616 mm Nettopaino: 76 lbs. (34,5 kg) Kiinnitystarvikkeet: 1 3/8 tuuman tankokiinnitys, jossa M20 kierteinen tanko sopivan kaiuttimen kiinnittämistä varten subwooferin päälle ja alla neljä suurta kumijalkaa lattiakäyttöön.PVX
