MANUALE UTENTE PR 15D PEAVEY

IMPORTANTI NORME DI SICUREZZA: ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:

1. Leggete queste istruzioni.

2. Conservate le istruzioni.

3. Rispettate tutte le avvertenze.

4. Seguite le istruzioni.

5. Non usate questo prodotto vicino all’acqua.

6. Pulite esclusivamente con un panno asciutto.

7. Non ostruite le fessure di ventilazione. Installate il dispositivo seguendo le istruzioni del produttore.

8. Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori). 9. Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell’altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più largo o terzo polo è indispensabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, mettetevi in contatto con un elettricista per la sostituzione della presa obsoleta. 10. Fate attenzione a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all’apparecchiatura.

11. Usate solo accessori originali forniti dal costruttore.

12. L’apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l’apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone. 13. Scollegatelo l’apparecchio dalla presa di corrente durante un temporale con fulmini o quando non s’intende usare per un lungo periodo. 14. L’assistenza va eseguita esclusivamente da personale autorizzato. È necessario ricorrere all’assistenza se il dispositivo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all’interno è caduto del liquido o un oggetto, il dispositivo è rimasto esposto alla pioggia o all’umidità, non funziona normalmente o è caduto a terra. 15 Non rimuovete lo spinotto della terra. Collegate il dispositivo esclusivamente a una presa di corrente del tipo indicato accanto alla targhetta posta vicino al cavo di alimentazione.

16. Se questo prodotto deve essere montato a rack, è necessario sostenerlo anche nella parte posteriore.

17. Nota per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo deve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu deve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone deve essere collegato al terminale marcato con la lettera L o di colore Rosso. 18. Questo apparato elettrico non deve essere esposto a gocce o schizzi, va in ogni caso evitato di appoggiare oggetti contenenti liquidi, come bicchieri, sull'apparecchio. 19. L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio può essere presente elettricità anche con interruttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezionatore, il dispositivo di sezionamento deve restare sempre operativo. 20. L’esposizione a livelli di volume molto elevati può causare la perdita permanente dell’udito. La predisposizione alla perdita dell’udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L’ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori: Esposizione giornaliera in ore Livello sonoro dBA, Slow response

1⁄4 o minore 115 Secondo l’OSHA, l’esposizione a livelli di volume al di sopra dei limiti stabiliti può causare una perdita almeno parziale dell’udito. Quando si adopera questo sistema di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell’udito se l’esposizione supera i limiti sopra riportati.Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest’amplificatore.

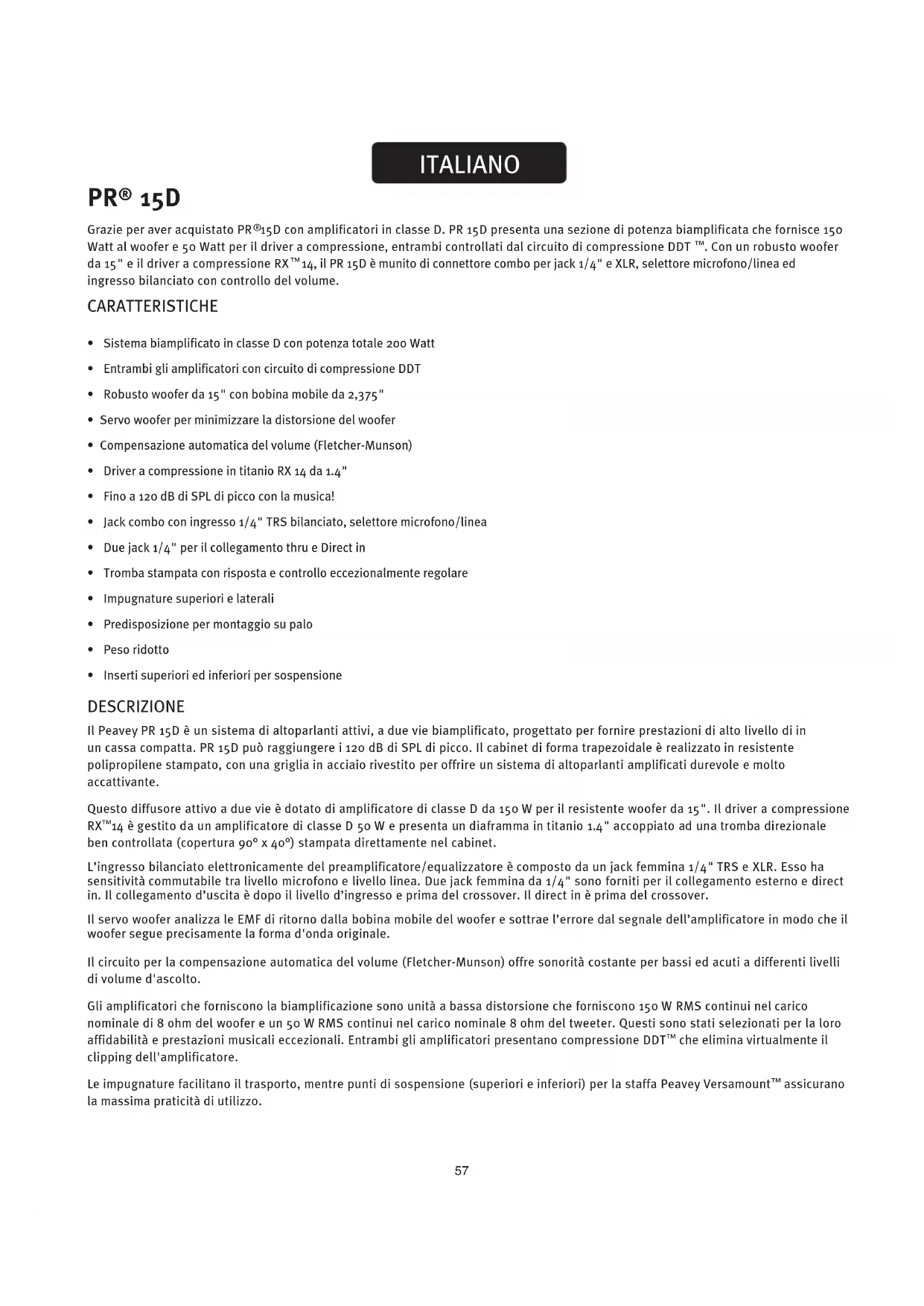

15D Grazie per aver acquistato PR

15D con amplificatori in classe D. PR 15D presenta una sezione di potenza biamplificata che fornisce 150 Watt al woofer e 50 Watt per il driver a compressione, entrambi controllati dal circuito di compressione DDT

. Con un robusto woofer da 15" e il driver a compressione RX

14, il PR 15D è munito di connettore combo per jack 1/4" e XLR, selettore microfono/linea ed ingresso bilanciato con controllo del volume. CARATTERISTICHE

• SistemabiamplificatoinclasseDconpotenzatotale200Watt

• EntrambigliamplificatoriconcircuitodicompressioneDDT

• Finoa120dBdiSPLdipiccoconlamusica!

• Jackcomboconingresso1/4"TRSbilanciato,selettoremicrofono/linea

• Duejack1/4"perilcollegamentothrueDirectin

• Trombastampataconrispostaecontrolloeccezionalmenteregolare

• Impugnaturesuperiorielaterali

• Predisposizionepermontaggiosupalo

• Insertisuperioriedinferioripersospensione DESCRIZIONE IlPeaveyPR15Dèunsistemadialtoparlantiattivi,adueviebiamplificato,progettatoperfornireprestazionidialtolivellodiin uncassacompatta.PR15Dpuòraggiungerei120dBdiSPLdipicco.Ilcabinetdiformatrapezoidaleèrealizzatoinresistente polipropilene stampato, con una griglia in acciaio rivestito per offrire un sistema di altoparlanti amplificati durevole e molto accattivante. QuestodiffusoreattivoaduevieèdotatodiamplificatorediclasseDda150Wperilresistentewooferda15".Ildriveracompressione

14 è gestito da un amplificatore di classe D 50 W e presenta un diaframma in titanio 1.4" accoppiato ad una tromba direzionale bencontrollata(copertura90°x40°)stampatadirettamentenelcabinet. L’ingressobilanciatoelettronicamentedelpreamplificatore/equalizzatoreècompostodaunjackfemmina1/4"TRSeXLR.Essoha sensitività commutabile tra livello microfono e livello linea. Due jack femmina da 1/4" sono forniti per il collegamento esterno e direct in.Ilcollegamentod’uscitaèdopoillivellod’ingressoeprimadelcrossover.Ildirectinèprimadelcrossover. IlservowooferanalizzaleEMFdiritornodallabobinamobiledelwooferesottrael’erroredalsegnaledell’amplificatoreinmodocheil woofer segue precisamente la forma d'onda originale. Ilcircuitoperlacompensazioneautomaticadelvolume(Fletcher-Munson)offresonoritàcostanteperbassiedacutiadifferentilivelli di volume d'ascolto. Gliamplificatorichefornisconolabiamplificazionesonounitàabassadistorsionecheforniscono150WRMScontinuinelcarico nominaledi8ohmdelwoofereun50WRMScontinuinelcariconominale8ohmdeltweeter.Questisonostatiselezionatiperlaloro affidabilitàeprestazionimusicalieccezionali.EntrambigliamplificatoripresentanocompressioneDDT

che elimina virtualmente il clipping dell'amplificatore. Leimpugnaturefacilitanoiltrasporto,mentrepuntidisospensione(superiorieinferiori)perlastaffaPeaveyVersamount

assicurano la massima praticità di utilizzo. ITALIANO58

FUSIBILE La linea di alimentazione AC dell’unità è protetta da sovraccarichi e condizioni di guasto con un fusibile ditiporapidoda3.15Amp.Questofusibileèsituatointernamentealcabinet.ILFUSIBILEDEVEESSERE SOSTITUITOCONUNFUSIBILEDELLOSTESSOTIPOEVALOREPEREVITAREGUSTIALL'IMPIANTOEPER PREVENIREL'INVALIDITA'DELLAGARANZIA.Sel'unitàbruciaunfusibile,lasostituzionedeveessere effettuata da un centro di assistenza specializzato.

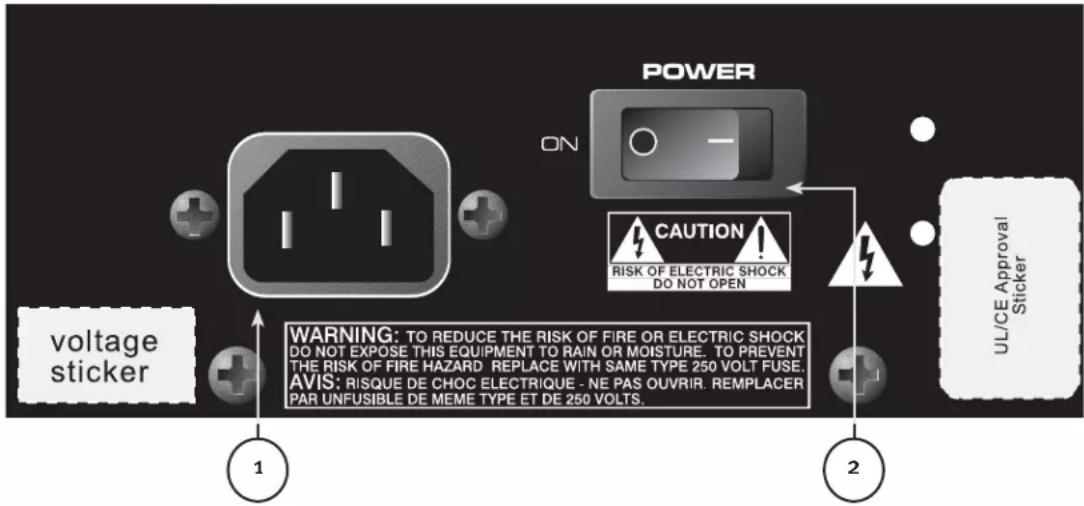

CONNESSIONE CAVO DI ALIMENTAZIONE IEC

Questoèl’alloggioperilcavodilineaIEC(indotazione),cheforniscealimentazioneACall'unità. E'moltoimportanteassicurarsicheilPR15DvengacollegatoadalcorrettovoltaggiodilineaAC.Ilcorrettovoltaggio perilPR15Dèstampatoaccantoalcavodilinea(alimentazione)IECsulpannelloposterioredell'unità.Leggerequesto manuale attentamente per assicurare la propria sicurezza personale nonché la sicurezza dell'impianto. Non rompere mai la spina di messa a terra dei dispositivi. Serve per ragioni di sicurezza. Se la presa utilizzata non presenta una spina di messa a terra, un adattatore di messa a terra idoneo deve essere utilizzato e un terzo cavo deve essere correttamente messo a terra. Per evitare il rischio di scosse elettriche o incendi, accertarsi sempre che il mixer e tutti dispositivi associati siano messi a terra in modo corretto.

SeinposizioneON,questointerruttorealevaforniscealimentazioneACalPR15D. APPLICAZIONI IlPeaveyPR

15D vanta diverse applicazioni nel campo del rinforzo audio come PA, sistema side fill, karaoke e riproduzione musicale. Con il kit monitor opzionale, il Peavey PR 15D diventa eccellente un monitor. Latipicafonted’’ingressodilineadelPeaveyPR15Dsaràunaconsoledimix(mixer)ol'uscitadaun lettore CD, lettore iPod o nastro. Anche un microfono dinamico può essere connesso ed utilizzato. PANNELLO POSTERIORE LINK OUT DIRECT

GROUND LIFT CommutailPIN1XLR(5)dacontattodirettoconlaterranelcasodirumoredifondo. INGRESSO PRINCIPALE (CANALE 1) L'ingresso principale è commutabile tra l'ingresso con livello di linea e quello con livello microfonico. L'ingresso con livello di linea è di tipo bilanciato a media impedenza mentre, se impostato su livello microfono(6),l’ingressodiventabilanciatobassaimpedenzaZ.IlJack(5)èunconnettorefemminaXLRe 1/4"TRS. PAD Commuta la sensitività dell’ingresso principale da livello di linea a livello microfono. Premuto, la sensitivitàèimpostatapersegnalid’ingressoconlivellodilinea.Sel'interruttorenonèpremuto,la sensitività è aumentatadi30dBinmodo da essere idonea per i segnali con livello microfonico.

Siilluminadiverdequandol'interruttorePAD(6)èinmodalitàdilivellodilineaegialloquandoilPADèin modalità livello microfono. VOLUME Controlla il livello(gain)dell'Ingressoprincipale(5),deldiffusoreacustico.E'usatoperimpostare direttamente il livello d'uscita del sistema di diffusori.

SiilluminadiVERDEquandol'elettronicaricevealimentazione(quandol'interruttoredialimentazione(3) èattivo).SiilluminadiROSSOquandosihailclippingdell'amplificatoreol'unitàhaazionatoilsistema di protezione termico. LINK OUT L'uscita Link è una mandata post controllo livello d’ingresso utilizzata per collegare ulteriori PR 15D in modalità linea.Inquelcaso,l'uscitadilineasicollegaalingressomic/lineadelPR15Dsuccessivoconconnessionejack 1/4".TuttiiPR15DnellalineadovrebberoavereirispettiviPAD(6)inposizionelineeilcontrollodilivello(7) impostatoinposizionemedia.IlilcontrollodilivellodelprimoPRèutilizzabileperimpostareilvolumeper tutti gli altoparlanti PR nella linea. DIRECT IN DirectInè un ingresso di linea 1/4" che può essere utilizzato per gestire direttamente il PR 15D da unmixeroaltrafonteconlivellodilinea.Questojackd'ingressopresentadeicontatticheisolano ilpre-amplificatorePR15D,diconseguenzailcontrollodilivellosulPR15Dnoninfluenzailvolume dell'altoparlante. PANNELLO ANTERIORE

ATTENZIONE L'unità deve essere disconnessa dalla fonte di alimentazione AC prima che sia effettuato qualsiasi lavoro. Richiedete sempre l'intervento di personale tecnico qualificato. Questodissipatoredicaloresullapiastraposteriorepuòdiventaremoltocaldoaltatto.Noncoprireil dissipatore di calore o ostruire la ventilazione. Accertarsi di tenere il microfono lontano dal lato anteriore dell'altoparlante dopo aver impostato il PAD consensitivitàdelmicrofono(inposizioneOUT)eimpostandounlivelloadeguatodimicrofono,altrimenti saràemessofeedbackmoltoforte!Seciòaccadepotrebberoverificarsiguastialsistema! NONcollegaregliingressidelPR

15D all'uscita di un amplificatore di potenza. Gli ingressi sono predisposti per accettare un segnale audio con livello di linea. NONrimuoverelagrigliadimetalloprotettiva. Attenzione: IlPR

15D è moltoefficienteepotente!Questosistemaaudiopuòdanneggiareinmodo permanentel'udito!Fareestremaattenzionenell'impostazionelamassimaintensitàgenerale! Illivelloaudioapparente del PR

15D può ingannare per la sua uscita audio chiara e pulita. La mancanza di distorsione può rendere il livello audio percepito più basso rispetto a quello reale. Questo sistema è capacediunSPLchesuperai120dBad1Mdall'altoparlante!

15D PRUDENZA: Prima di cercare la sospensione questo modello diffusore acustico, consultare un ingegnere strutturale certificato.Ildiffusoreacusticopotrebbepresentareguastiacausadiuna sospensioneerratadeterminandoserielesionieguastiall'impianto.Nonpossonoesseresospesialtri cabinetocomunqueulteriorepesoaldisottodellaprimaunità.Utilizzaresolol'hardwarecertificato.Tutta l'attrezzatura associata è responsabilità di terzi. Utilizzaresempretuttiequattrogliinsertidiundatogruppocomeunset,nonusareMAIsolouninserto persollevareilcabinet!Ilgruppoinsertiècompostodaquattroanellifilettati,sonopresentiungruppo superiore e un gruppo inferiore. Alcuni modelli presentano anche un gruppo di quattro sul pannello posteriore del cabinet. Angolomassimodelcabinetdalgancioverticale:30˚. Utilizzaresempreuna catenadi sicurezza idonea o una fune agganciata all'impugnatura superiore e ben fissata ad una parte strutturale idonea come indicato dall’ ingegnere strutturale certificato. Stringereibullonidimontaggioconunmomentotorcenteda3a3-1/2lb./piedi.NONSTRINGERE ECCESSIVAMENTE!Seuninsertogiranellasede,èstatodanneggiatoeilcabinetnonpuòesseresollevato! Nontrasportareilcabinetmontatosuunsupportoarrayoaltrotipodimontaggioinquantoquesto potrebbe creare eccessiva tensione sugli inserti di montaggio. AVVERTENZA! (FARLO PRESENTE ALL'INGEGNERE STRUTTURALE) Per il PR

15D,lalunghezzadellavitedimontaggionondeveesseresuperiorea5/16"passatala superficie del cabinet. Sesuperatequestalunghezzadellavitefilettata,gliinsertipotrebberoesseredanneggiatioilcabinetnon restareinposizione,compromettendoseveramentel'integritàdelmontaggiodellostesso! Ilcorrettodiametrodellavitedimontaggioelefilettatureperpollicesono:1/4"X20.Siconsiglial'usodi una vite di grado cinque.61

CONNESSIONE DELL'ALIMENTAZIONE AC AL PR

15D IlPR15Dèdotatodiuncavodialimentazioneda8piediconconnessioneIEC.Sesiutilizzaconquesto diffusore acustico alimentato una prolunga o ciabatta di alimentazione, assicurarsi che sia di buona qualità e di sufficiente capacità di corrente per mantenere sicurezza e massimizzare la capacità di uscita dell’amplificatore delPR15D.NoncollegareallastessaprolunganessunaltrodispositivodiversodalPR15D.

NOTE PARTICOLARI PER L'INSTALLAZIONE PERMANENTE

Quando installate il PR 15D, per il collegamento dell'alimentazione AC, sarà necessario un elettricista certificatochedovràassicurarsichetuttoilcablaggioACrispetticodicieledirettivelocali.Siconsiglia anche di usare una clip per cavi correttamente fissata al cabinet in modo che il cavo di rete che alimenta l’amplificatore di potenza non possa esseretiratoovibrare(2). UTILIZZO DEL PR 15D CON UN SUBWOOFER L'adattatoreperpalointegratoconsentel'usoconilPeaveySPSubcompact18X,ilpaloaccessorio progettatoperl'usoèPeaveypartenr.00326540. Ilpalousatoèlungo36-3/16"epresentaundiametronominaledi1-3/8". CONNESSIONE DI UN SEGNALE AL PR 15D Ci sono varie vie per immettere un segnale nel PR 15D. L'ingressoprincipale(5)fornisceuningressobilanciatoconlivello-microfonoolivello-linea,consentendo l'usodiunjack1/4",ditipoasingolaestremitàstandard(tip-sleeve)OPPUREunpresabilanciataditipo TRS(ring-tip-sleeve)OPPUREunapresamaschioXLR.Inaggiuntacisonoduejack1/4"nonbilanciatea livello-lineachepossonoessere miscelate con l'ingresso principale. Noncollegareicaviaijackquandol'unitàèaccesaeilvolumeèalmassimo! Uncavoconpresa jack 1/4" a singola estremità standard funzionerà bene ma il circuito d'ingresso bilanciatodell'ingressoprincipale(5)nonforniràrifiutoall'interferenza,mentreuncavobilanciatoche utilizzasialapresajackTRS1/4"bilanciataolapresaXLRforniràrifiutoall'interferenzaeprestazioni superiori. A volte, in presenza di difficili problemi d’interferenza, sarà utile sollevare la schermatura su un cavobilanciatolatoPR15Dsemplicementeusandol'interruttoredisollevamentoditerra(4).Controllare attentamente qualsiasi cambiamento d'ingresso, diminuite sempre il volume prima di collegare o scollegare i cavi. Siconsiglial'usodicavidiqualità premium per il PR 15D, in quanto questi presentano una migliore schermatura e materiali che forniranno una maggiore affidabilità nel tempo. Per evitare che si inciampi o che si tiri i cavi di collegamento, è una buona norma utilizzare una protezione per cavi o fissare i cavi alla base con del nastro adesivo per evitare di allentare e danneggiare l'ingresso del PR 15D.

REGOLAZIONE DEL CONTROLLO DEL VOLUME

IlPR15Dèdotatodiuncontrollo del volume per facilitarne l'uso in diverse applicazioni. Con il controllo del volume regolato completamente in senso orario, il gain è al massimo, l'uscita completa e la sensitività d'ingressoè0,375VRMS.SesigestisceilPR15Ddaunmixer,potrebbeesserevantaggiosoridurrela sensitivitàd'ingressoregolandoilcontrollodelvolumeametà.IlPR15Dsaràorapiùadattoapilotare l'amplificatore di potenza. Seleuscitedelmixerindicanopresenza di clip nel segnale, la potenza del PR 15D non sarà utilizzata in modopulito.NonèottimaleinviaresegnaliinclipprimadeldiffusoreacusticoPR15D.Ridurreillivellodi uscitadelmixereaumentareilcontrollo del volume sul PR 15D. Gli amplificatori del PR 15D sono dotati di DDT

è in funzione. Seilsuonosembramoltocompresso,controllarequestoindicatore;selampeggiafrequentementedi ROSSO,illivellodelsegnaledalmixer(oilcontrollo del volumesulPR15D)necessitadiessereridotto. Alla prima accensione del sistema audio, accendete per prima tutta l'elettronica a monte, poi con il controllodelvolumecompletamenteinsensoantiorario(tuttoinbasso),ilPR

15D.Iniziareacontrollare ilivelliconillivellodiuscitadelmixertuttoinbassoeportarliversol'altolentamenteconilcontrollodel volume del PR 15D impostato all'impostazione desiderata(siconsiglia,periniziareametàversol'alto).62

REGOLAZIONE PAD LINEA/MIC

Ilpadlinea/microfono(6)fornisceunaumentatodigainnecessarioperl'usodiunmicrofononell'ingresso primario(5).Usareunagraffettaallungataounpiccologiraviteperraggiungereilselettorepostosotto ilforosulpannelloposteriore.Impostareilpadlinea/microfonosu"indentro"oconlasuperficiebianca più lontana dal pannello, per l'uso con segnale di linea e impostarlo "infuori" o più vicino al pannello, per l'uso con livello microfonico. Di fabbrica l'unità è con il selettore in posizione linea. Questa è incassata dietro al panello in modo che il gain non venga aumentato inavvertitamente durante il trasporto o operazioni di montaggio. A causa dei30dBdiextra-gainfornitiquestointerruttore,NONlasciarloinposizione"fuori"perl'uso conlivellodilinea!Questodetermineràunasaturazioneall’ingressodelPR15Decauseràunadistorsione indesiderata.

RISOLUZIONE DI GUASTI

NESSUNA USCITA Innanzitutto,accertarsichel'unitàabbiaalimentazioneACechel’interruttoresiasuON.AccertarsicheilLED dialimentazione/clip(4)siailluminatodiverde.Incasocontrario,accertarsichel'interruttoreON/OFF(3)sia inposizioneONecontrollarelaconnessionedelcavoIEC(2)inmodochesiaperfettamenteinsede.Accertarsi cheilcavodialimentazioneACsiainseritoinunapresaAC.Infine,controllareilfusibile(1).(Perleistruzionidi sicurezza vedi pannello posteriore sezionefusibile.) Dopo aver controllato che l'unità è collegata alla rete di alimentazione AC, controllare che il PR 15D riceva segnaleaudio.Scollegaretemporaneamenteilcavod’ingressoecollegarloadaltridispositivicapacidi riprodurreilsegnale(ades.unamplificatoredipotenzaconaltoparlante).Sequestoproduceunsuono, accertarsichetuttiicontrolliVolumeutilizzatisianostatiattivatiadunlivellosoddisfacente(daunterzoa metà). SeilPR15Dèstatosoggettoalucesolaredirettaoeccessivocalore,laprotezionetermicaincorporata potrebbeessersiattivata.InquestocasoilLEDdialimentazione/tagliosiillumineràdiROSSO.Intalcaso, spegnere il PR 15D e lasciarlo raffreddare per un determinato periodo di tempo. Senonc'èancoranessunauscita,contattareilrivenditoreautorizzatoPeaveyoilcentroassistenza internazionale Peavey.

15D sta producendo un rumore o ronzio, questo può essere relativo all'uscita di rete AC. Provare acollegareilPR15DinunapresareteACdiversa.Avolte,utilizzandomixerePR15Dsuimpiantielettrici separati(sottodifferenteinterruttore)sipotrebberoverificarsirumori. AssicurarsicheicaviusatiperinoltrareilsegnaleagliingressidelPR15Dsianoschermati.Secavispeaker con prese 1/4" sono usati come cavi di ingresso al posto dei cavi schermati, questi saranno soggetti a rumore o ronzio. Ilrumorepotrebbeesserecorrelatoalloopditerra.Saràutilesollevarelaschermaturasuuncavo bilanciatoall'estremitàPR15Dsolousandol'interruttoredisollevamentoditerra(4).Controllare attentamente qualsiasi cambiamento d'ingresso, diminuendo sempre il volume prima di collegare o scollegare i cavi o di sollevare lo schermo all'estremità del diffusore. ControllarecheidimmerdellelucinonsianosullostessocircuitodelPR15D,delmixerodiqualsiasialtra fonte.Sesiusanodimmerluci,potrebbeesserenecessarioaccenderliospegnerlicompletamenteper eliminare o ridurre il rumore. Questo è un tipico problema di interferenza del dimmer luce/cablaggio AC, nonundifettodiprogettazionedelPR15D.Ilterzocavo(spinaditerra)suunaspinaACNONdeveessere mai rimosso o rotto.

AUDIO DISTORTO O CONFUSO

Innanzitutto,assicurarsicheilmixer(fontedelsegnale)nonsiaincliposfruttatoeccessivamente. Accertarsicheil/icontrollo/idelvolume(7)e(9)sulPR15Dnonsianoimpostatitroppobassi. Controllarechelespinediingresso(5)e(8)sulpannelloposterioredelPR15Dsianocompletamente inposizione.Assicurarsichesiautilizzatal'impostazionecorrettadelPADLINEA/MICROFONO(6)peri segnali con livello di linea o che un amplificatore di potenza non sia stato collegato in uno dei jack di ingresso del PR 15D.63

SesiutilizzaunaprolungaperfornirealimentazioneACall'unità,assicurarsichesiadellacapacitàdi corrente sufficiente e che non venga utilizzata per fornire alimentazione ad altri dispositivi. IlPR15Dpresentaunequalizzatoreintegratoperottimizzareeregolarelanaturalerispostadegli altoparlantinelsistema.L'incrementodeibassiel'HFEQsonostatienfatizzatieilsistemapresenta unrispostateoricamentepiatta,diconseguenzadovrebberichiederepoca,senonalcunaulterioreEQ. SeaggiuntouneccessivoaumentodeibassiodialtialdiffusorePR15D,questopotrebbegenerareun prematurosovraccaricoadaltiSPL.RidurrelaquantitàdiEQesterni(mixer,grafico)everificaresele distorsioni sono state eliminate. Infine,ancheseilPR15Dhaun’elevatauscitadipotenza,questapresentacomunquedeilimiti,verificare sesononecessariulterioridiffusoriosubwooferperfornireabbastanzaaudioocopertura.Inquestocaso, provareadabbassareunpo'ilivellidelmixerpervederesesieliminaladistorsione. Seilsistema,dopoavercontrollatochetuttelecoseelencatesianostatecontrollateinmodosicuro, presenta ancora problemi, annotare con cura tutte le condizioni e consultare il rivenditore Peavey.

IlPR15Dèunprodottoresistenteeduraturoeforniràannidiaffidabileimpiegoseprotettoconcura. Utilizzatebuonsensoeleggeteleavvertenzedisicurezzaperevitarecondizionidieserciziopericolose. L'unità deve essere disconnessa dalla fonte di alimentazione AC prima che sia effettuato qualsiasi lavoro. Richiedete sempre l'intervento di personale tecnico qualificato.

Evitarel'esposizioneprolungataalucesolaredirettainquantoquestopotrebbecausareun surriscaldamento dell'unità e uno spegnimento termico. Condizionidiesercizioeccessivamentecaldepossonocausareunospegnimentotermico.Nonconservare l'unità in condizioni estremamente calde o fredde o con eccessiva umidità. Attendere sempre che l'unità sia a temperatura ambiente prima dell'uso. PULIZIA NonpuliremaiilPR15Dsecollegatooacceso!Quandol'unitàèstatacompletamentescollegatadalla fontedialimentazioneAC,utilizzareunpannoasciuttoperrimuovereterraoaltrosporco.Nonusaremai fortisolventisulPR15D,inquantopotrebberodanneggiarel'alloggiamento.FarattenzionecheNESSUN fluido finisca all'interno del PR 15D. RITOCCO Per un miglioramento generale della finitura e copertura protettiva, utilizzare guanti per applicare una protezionedellafiniturainplastica,comelaprotezioneArmor-All

solo sulla superficie dell'alloggiamento inplastica.Farattenzionechel'alloggiamentosaràscivolosodopoquestitrattamenti;rimuoverliperbene con un panno asciutto, senza pilucchi.

CONTROLLO DELLA SICUREZZA HARDWARE

Dopo i primi mesi di uso e dopo periodicamente, controllare che l'hardware del PR

15D sia ben saldo, comprese le viti del pannello posteriore e le viti che fermano il pannello acustico e l'alloggiamento posteriore. L'unità è soggetta a forti vibrazioni e questo potrebbe determinare l'allentamento delle viti.

Ilsistemadialtoparlantibiamplificatoattivo,avràungruppodiconnettoridiingressodimediaimpedenza formatidaunjackcombofemminaXLRe1/4"TRS,eduejack1/4",sulpannelloposteriore.Uncontrollo delvolumesaràsituatoaccantoaljackdiingresso.IljackcombofemminaXLRe1/4"TRSavràunpad di regolazione gain che fornisce la commutazione tra i segnali di ingresso linea e i segnali di ingresso microfono. Gliamplificatoridelsistemaavrannounarispostadifrequenzanonfiltratada10Hza30kHzchedevia nonpiùdi+0,-1dBfinoallapotenzanominale,unfattoredidampingmaggioredi100a1kHzsu8ohm, rumoreeronziomiglioridi90dBaldisottodellapotenzaeTHDeIMDinferiorea0,1%.L'amplificatore del woofer sarà di 150 W in un carico nominale da 8 ohm e l'amplificatore del tweeter sarà di un'uscita da 50 W in un carico da 8 ohm ed entrambi possono incorporare compressione DDT

indipendente. Ilsegnalediingressosaràelettricamentedivisoinaltefrequenzeebassefrequenzedauncrossoverdi terzoordineconincrocioattivoa2kHz.Lebassefrequenzesarannoelaborateperfornireunincremento dei bassi, filtraggio subsonico e risposta generale e le alte frequenze saranno equalizzate per il modellamentodellarispostaedell'EQdellatrombaadirettivitàcostante. L'alloggiamentosaràcostruitoinpolipropileneda1/4"dispessorenominaleconfiammaULecostedi rinforzointerne.Un'impugnaturadeveesseresulbordoposterioreeunasuognilatodelwoofer. Deve essere fornita una griglia in metallo rivestita con vernice in polvere per la protezione del woofer. L'alloggiamento deve incorporare una sede per palo per l'uso su treppiede, quattro resistenti piedi in gomma per l'uso a pavimento e quattro inserti dei punti di montaggio sopra e sotto per il sollevamento. Ledimensioniesternedevonoessere:28,56"dialtezzaperx21,31"dilarghezza(11,50"sulretro)perx 17,00"diprofonditàeilpesodeveesseredi37lbs.Potenzanecessaria:100Wattnominale,100&120VAC, 50/60Hzdomesticae220-240VAC,50/60Hz(Export).IlsistemadialtoparlantisaràchiamatounPeavey PR 15D.

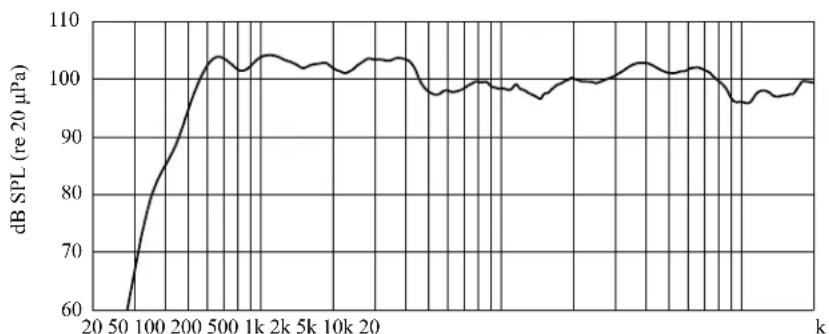

Risposta ampiezza (1m sull'asse) Frequenza (Hz) Figura 1 dB SPL (re 20 μPa)

Risposta ampiezza (1m sull'asse) Frequenza (Hz) Figura 1 dB SPL (re 20 μPa)

TAGLIO: 2,000Hz TIPOLOGIA CROSSOVER: Crossover elettronico interno a due vie conEQpertrombaaCD,controllodi livello, incremento dei bassi e filtraggio subsonico. PENDENZA DI TAGLIO: passabasso18dB/ottava(terzo ordine),passoalto18dB/ottava (terzoordine),entrambiconEQ. L'unità presenta la tromba allineata spazialmente con il woofer.

IMPEDENZA ELETTRONICA D'INGRESSO

(NOMINALE): 10 k ohm non bilanciato, 20kohmlivellodilineabilanciato,2,4k ohm livello di microfonico bilanciato CONNESSIONI D’INGRESSO: UnconnettorecombofemminaXLR/ Jack1/4"bilanciato,consensitivitàdi linea o microfono selezionabile tramite interruttore.Inoltre,sonopresentidue jack 1/4" non bilanciati di livello di linea per ingresso e uscita MATERIALI E FINITURA DEL CABINET: Polipropilene ad iniezione dello spessore nominale di 1/4" con struttura interna a coste e con finitura testurizzata.Ilmaterialestampato nero. INSTALLAZIONE: Montaggiosuastasubwoofertramite sede stampata per palo, sospensione tramiteVersamount

70equattropiedi in gomma per l'uso a pavimento. DIMENSIONI: 28,56"(72,5cm)dialtezzaper21,31" (54,1cm)dilarghezza{11,50"/29,2 cmsulretro}per17,00"(43,2cm)di profondità ACCESSORI OPZIONALI: Impulse

200Kitmonitordapavimento (FG#00370480) PESO NETTO: 37lbs. NOTE AGGIUNTIVE: Disponibile anche come unità passiva, Peavey PR 15. SPECIFICHE TECNICHE DELL'ELETTRONICA E DELL'AMPLIFICATORE:

IMPEDENZA ELETTRONICA D'INGRESSO

(NOMINALE): Ingressoprimariobilanciato:20kohmdi sensitività di livello di linea selezionato, 2,4kohmsensitivitàdellivellomicrofono selezionato, 10 k ohm non bilanciato 1/4"

AUMENTO DELLA SENSITIVITÀ

DELL'INTERRUTTORE MICROFONO: 30dB PROTEZIONE DEL FILTRO SUBSONICO: roll-off36dB/ottava Servowooferchesottrael’errorein modo che il cono del woofer segue in modo preciso la forma del segnale. Ilcircuitodiintensitàcostante (Fletcher-Muson)perbassieacuti accentuati a bassi livelli di volume d'ascolto.

RISPOSTA DI FREQUENZA NOMINALE

DELL'AMPLIFICATORE: +0,-1dBda10Hz a30kHz RONZIO E RUMORE: Miglioredi90dBaldisottodella potenza AMPIEZZA DINAMICA DDT: Maggioredi14dB THD E IM: Tipicamenteinferiorea0,1% FATTORE DI DAMPING: Maggiorea100a1000Hz,8ohm
