| 产品类型 | 有源双功放D类音箱 |
| 品牌 | 百威 |
| 型号 | PR 15D |
| 总功率 | 200瓦（150瓦低音 + 50瓦高音） |
| 低音单元 | 15英寸（381毫米）强化音圈2.375英寸（60毫米） |
| 高音单元 | RX™14压缩驱动器，1.4英寸（36毫米）钛膜片 |
| 频率响应 | 47 Hz - 20 kHz |
| 最大声压级 | 120 dB SPL（音乐峰值） |
| 辐射角度 | 90°水平 x 40°垂直 |
| 输入 | 1个组合XLR/TRS 1/4英寸接口（可切换麦克风/线路）+ 2个1/4英寸输入/输出 |
| 控制 | 音量、麦克风/线路选择器、接地开关 |
| 保护 | DDT™压缩、热保护、3.15A保险丝 |
| 电源 | 100-120 VAC或220-240 VAC，50/60 Hz，110瓦（额定） |
| 箱体材料 | 注塑聚丙烯，钢网罩 |
| 尺寸（高 x 宽 x 深） | 725 x 541 x 432毫米（正面），后部宽度292毫米 |
| 重量 | 37磅（16.8千克） |
| 安装 | 支架安装（内置），M10悬挂点 |
| 可选配件 | Impulse® 200舞台监听套件 |
| 维护 | 用干布清洁，定期检查螺丝 |
| 安全 | 必须接地，禁止接触水，由合格技术人员维修 |
常见问题 - PR 15D PEAVEY
用户关于以下问题的提问 PR 15D PEAVEY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 PR 15D - PEAVEY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 PR 15D 品牌 PEAVEY.
用户手册 PR 15D PEAVEY
三角形内带有箭头闪电状符号意在敬告用户，表明产品内部有非绝缘的“危险电压”存在，而且具有足以致人触电的危险。
三角形内的感叹号意在警告用户，表明与机器的操作和维护（维修）有关的重要说明。
警告：触电危险一勿打开！
警告：为了避免触电危险，请勿打开机壳。机内无用户可以维修的部件。需要维修时，请与指定的专业维修人员联系。
警告：为了避免触电或火灾危险，请勿将本机置于雨中或潮湿之处。请勿将装满液体的物体，例如花瓶等置于本机之上。使用本机之前，请仔细阅读本操作说明书中的安全说明。
保护接地端子。设备应该连接到带有保护接地连接的电源插座。
警告：操作电器产品时，请务必遵守基本安全注意事项，包括：
-
阅读说明书。
-
妥善保管说明书。
-
注意所有安全警告。
-
按照要求和指示操作。
-
请勿在靠近水（或其它液体）的地方使用本机。
-
本机只能用干燥布料擦拭。
-
请勿遮盖任何通散热口。确实依照本说明书安装本机。
-
请勿将本机安装在任何热源附近，例如电暖器、蓄热器件、火炉或其他发热电器（包括功率放大器）。
-
请勿破坏两脚型插头或接地型插头的安全装置。两脚型插头有两个不同宽度的插头片，一个窄，另一个宽一点。接地型插头有两个相同的插头片和一个接地插脚。两脚型插头中宽的插头片和接地型插头接地插脚起着保障安全的作用。如果所附带的插头规格与您的插座不匹配，请让电工更换插座以保证安全。
-
请勿踩踏或挤压电源线，尤其是插头、插座、设备电源输入接口或者电源线和机身连接处。
-
本机只可以使用制造商指定的零件 / 配件。
-
本机只可以使用与本机搭售或由制造商指定的机柜、支架、三角架、托架或桌子。使用机柜时，请小心移动已安装设备的机柜，以避免机会推翻造成身体伤害。
-
在雷雨天或长期不使用的情况下，请拔掉电源插头。
-
所有检查与维修都必须由指定的专业维修人员进行。如本机的任何形式的损伤都须检修，例如电源线或插头受损，有液体或物体落入机身内，曾暴露于雨天或潮湿的地方，不能正常运作，或曾掉落后损坏等。
-
不得拔出接地插脚。请写信索取免费手册《Shock Hazard and Grounding》。使用前，请仔细检查确认所使用的电源电压是否匹配设备上标注的额定电压。
-
如果本机装在机柜中，其后部也应给予相应的支撑固定。
-
Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
-
本机不得暴露于滴水或溅水中。请勿将诸如花瓶等装有液体的物体放置于本机上。
-
本机电源开关不能同时断开两端的电源，完全切断外部电源。因此当开关位于“OFF”位置时，本机外壳仍有可能带有触电的危险。电源插头或耦合器能够与设备或者电源容易分开，保证电源的完全切断，从而保证安全。
-
声压级较高的噪音容易造成听力的永久性损失。因噪声而造成的听力损失程度，个体间的差异较大，但几乎每个人在声压级较高的噪音环境里一定时间，都会有不同程度的听力损失。美国政府职业安全与保健管理局（OSHA）就此规定了下列容许噪声级：
每天持续小时数 声压级（dBA）慢反应
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 100 | |
| 112 | 102 |
| 1 105 | |
| 12 | 110 |
14 或更少 115
据 OSHA, 任何超出以上所允许的范围，都会造成部分听力的损失。使用本功放系统时，必须佩戴如耳塞等保护耳朵的器件，防止长时间处于上述限制级以上的环境而引起永久性听力受损。本机运行时，如果超过上述所规定的最大限制，为了抵御较高的声压对于听受损所造成的潜在危险，建议使用诸如功放系统等引起高声压级噪声的所有人均佩戴保护耳朵的器件。
请妥善保管本说明书！
중요 안전 지침
IV(OJ(L)37/38,13.02.03 和 EN 50419: 2005 定义
条码符号标示新废弃物，仅适用于2005年8月13日后生产的设备
正确处理此产品。此标志表明该产品在整个欧盟区内不应该与其他家居生活废弃物一同处置。为防止因无控废弃物处置对环境或人类健康可能造成的危害，请负责地回收并促进可重复使用的物质资源。要返还旧设备，请使用退返收集系统，或联系购买此产品的零售商，他们会为环境安全回收此产品。
FC

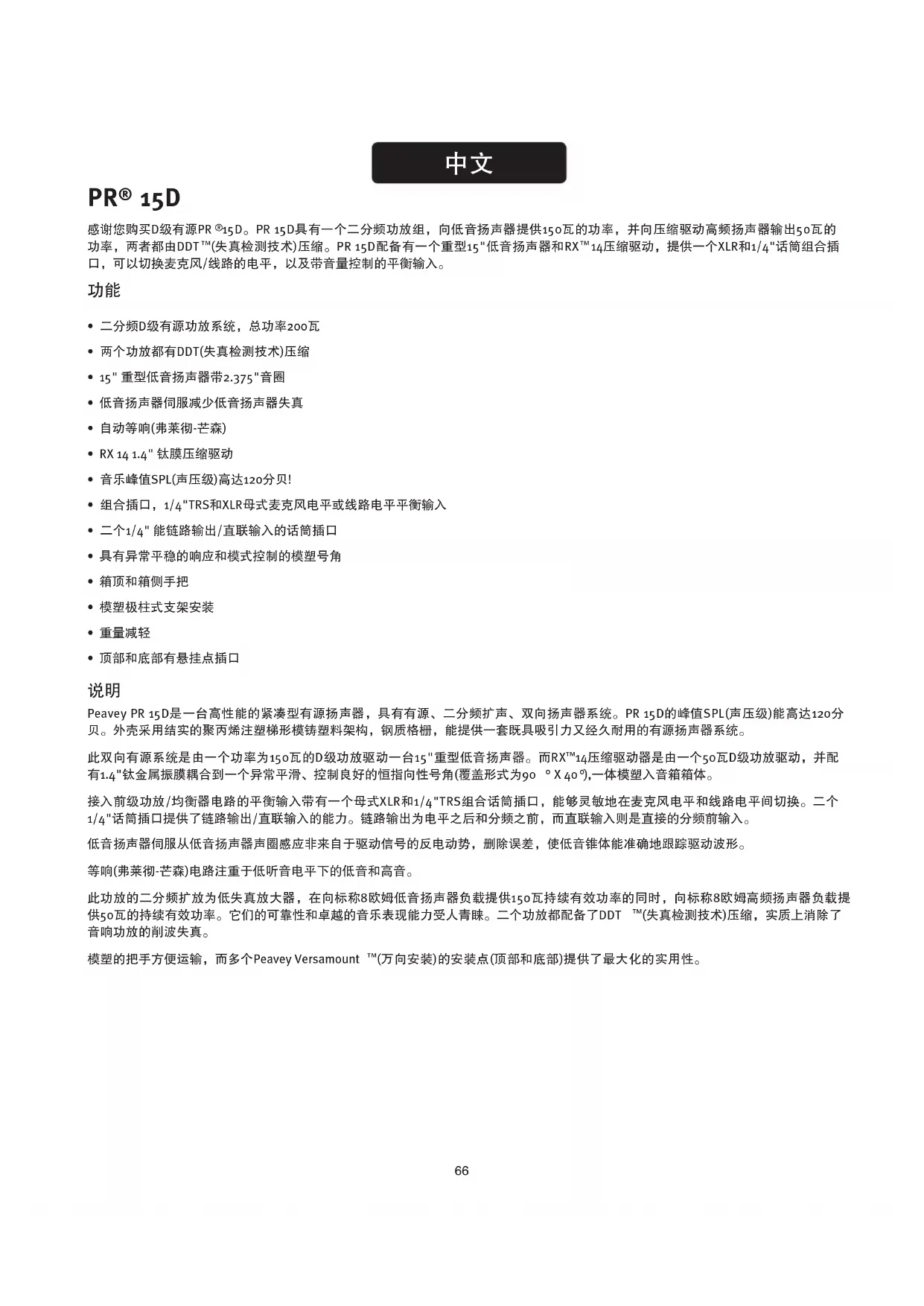

感谢您购买D级有源PR ^® 15D。PR 15D具有一个二分频功放组，向低音扬声器提供150瓦的功率，并向压缩驱动高频扬声器输出50瓦的功率，两者都由DDT ^TM (失真检测技术)压缩。PR 15D配备有一个重型15"低音扬声器和RX ^TM 14压缩驱动，提供一个XLR和1/4"话筒组合插口，可以切换麦克风/线路的电平，以及带音量控制的平衡输入。
功能
- 二分频D级有源功放系统，总功率200瓦
- 两个功放都有DDT(失真检测技术)压缩
- 15"重型低音扬声器带2.375"音圈
- 低音扬声器伺服减少低音扬声器失真
- 自动等响(弗莱彻-芒森)
- RX 14 1.4"钛膜压缩驱动
- 音乐峰值SPL(声压级)高达120分贝!
- 组合插口，1/4"TRS和XLR母式麦克风电平或线路电平平衡输入
- 二个1/4"能链路输出/直联输入的话筒插口
- 具有异常平稳的响应和模式控制的模塑号角
- 箱顶和箱侧手把
- 模塑极柱式支架安装
- 重量减轻
- 顶部和底部有悬挂点插口
说明
Peavey PR 15D 是一台高性能的紧凑型有源扬声器，具有有源、二分频扩声、双向扬声器系统。PR 15D 的峰值 SPL(声压级) 能高达 120 分贝。外壳采用结实的聚丙烯注塑梯形模铸塑料架构，钢质格栅，能提供一套既具吸引力又经久耐用的有源扬声器系统。
此双向有源系统是由一个功率为150瓦的D级功放驱动一台15"重型低音扬声器。而RX ^TM 14压缩驱动器是由一个50瓦D级功放驱动，并配有1.4"钛金属振膜耦合到一个异常平滑、控制良好的恒指向性号角(覆盖形式为90°X40°)，一体模塑入音箱箱体。
接入前级功放/均衡器电路的平衡输入带有一个母式XLR和 1 / 4 "TRS组合话筒插口，能够灵敏地在麦克风电平和线路电平间切换。二个 1 / 4 "话筒插口提供了链路输出/直联输入的能力。链路输出为电平之后和分频之前，而直联输入则是直接的分频前输入。
低音扬声器伺服从低音扬声器声圈感应非来自于驱动信号的反电动势，删除误差，使低音锥体能准确地跟踪驱动波形。
等响(弗莱彻-芒森)电路注重于低听音电平下的低音和高音。
此功放的二分频扩放为低失真放大器，在向标称8欧姆低音扬声器负载提供150瓦持续有效功率的同时，向标称8欧姆高频扬声器负载提供50瓦的持续有效功率。它们的可靠性和卓越的音乐表现能力受人青睐。二个功放都配备了DDT ^TM (失真检测技术)压缩，实质上消除了音响功放的削波失真。
模塑的把手方便运输，而多个Peavey Versamount™(万向安装)的安装点(顶部和底部)提供了最大化的实用性。
应用
Peavey PR ^® 15D具有多种用途，例如扩音、公共广播、侧补系统、卡拉OK或音乐播放。再配上监示器支架套件，Peavey PR 15D打造出色的舞台监听。
典型的Peavey PR 15D线路电平输入信号源是扩音调音台(混音器)或CD播放器、iPod播放器或磁带机的输出，还可以连接动圈麦克风。

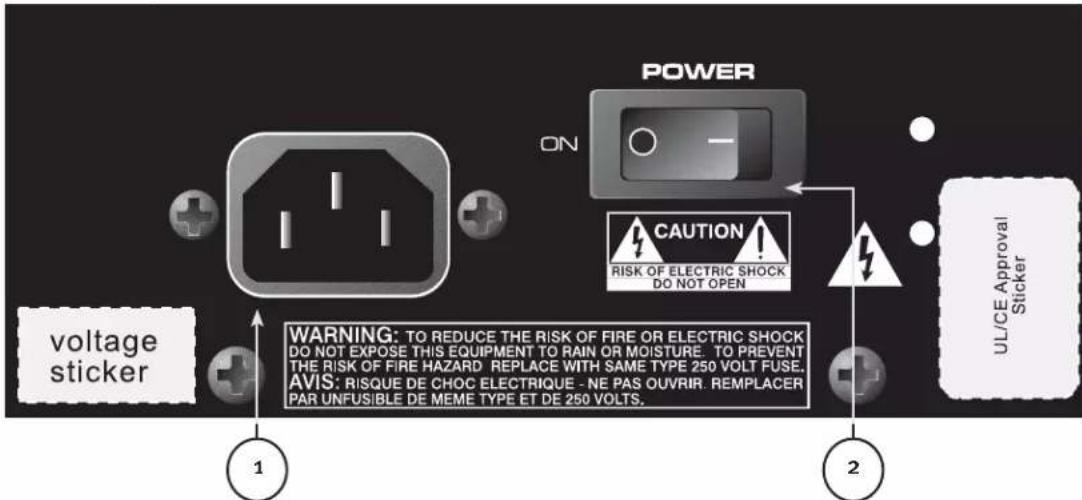

后面板
[Non-Text]
熔断器
此设备的3.15安培速断型熔断器在AC电源过载和故障的情况下保护设备，熔断器位于熔断器座的盖子中。如果熔断器失效，此熔断器必须用相同型号和相同电流值的熔断器来替换，以避免损坏放大器并使保修无效。如果放大器的熔断器烧断，应将放大器拿到指定的服务中心进行维修。
[Non-Text]
IEC (国际电工委员会)电源输入接口
这是IEC(国际电工委员会)电源线(已提供)插座，向设备提供AC电源。
确认PR 15D使用正确的AC电压至关重要，您能在设备的后面板上，打印在靠近IEC(国际电工委员会)(电源)线的地方，找到您的PR 15D所用的正确电压。请仔细阅读本手册，以确保您的人身安全，也确保您的设备安全。
[Non-Text]
千万不要折断任何设备上的接地脚。这是为了您的安全起见。如果使用的电源插座没有接地脚，则应使用相应的接地转换器，并将第三根导线正确接地。为防止触电或火灾危险，永远确认混音器及其所有附加设备都正确接地。
广力云
ON-OFF(开启/关闭)开关
此摇臂开关在ON(开启)位置时，AC电源向PR 15D供电。
前面板
GROUND LIFT
如果发生哼声，此开关将XLR(5)的1号芯和地线脱离直接接触。
初级输入(1号通道)
此初级输入可以在线路电平和麦克风电平输入间切换。此线路电平输入为中等阻抗平衡型，当切换到麦克风电平(6)时则是典型的low-Z(低阻抗)输入。插座(5)是凹式XLR和1/4"TRS的组合连接器。
PAD
将1号通道的灵敏度从线路电平切换至麦克风电平灵敏度。推入时灵敏度设定在线路电平输入信号。如果开关没有推入，则灵敏度提高30分贝以适合麦克风电平信号。
PAD状态LED指示灯
PAD(衰减器)开关(6)在线路电平模式时绿灯亮起，PAD(衰减器)在麦克风电平模式时黄灯亮起。
音量
控制有源扬声器系统1号通道的初级输入(5)的增益电平，用于直接为1号通道输入信号设定系统的输出电平。
POWER/CLIP LED
当电子设备接通电源时(电源开关(3)在On(开启)位置)，绿灯亮起，当放大器发生削波或者设备的过热保护系统跳闸时，红灯亮起。
LINK OUT
Link Out(链路输出)是14"电平后输出，用于在一条线路上串连多台PR 15D。在那种情况下，Link Out(链路输出)将连接到PR扬声器列中下一台PR 15D的1/4"MIC/LINE(麦克风/线路)(5)输入连接器上。所有串连的PR 15D都应将它们各自的PAD(衰减器)(6)打开，并将Level control(电平控制)(7)设定在中间位置。第一台PR可以用其电平控制设定PR列内所有扬声器的音量。
DIRECT IN
Direct In是一个1/4"线路输入，用来从混音器或另一条线路电平源直接驱动PR 15D。这种输入插孔具有开关触点，用来断开PR 15D的前置放大，因此PR 15D的电平控制不会影响到扬声器的音量。
使用说明
注意事项
开始任何维修服务前必须先断开AC电源。请务必使用专业的维修人员。
后面板的散热片可能碰上去会很烫。不要遮挡或覆盖散热片的通风。
在将麦克风灵敏度衰减器开到OUT(未推入)位置后，和在设定麦克风电平时，务必让麦克风远离扬声器正面，以免发生非常大声地反馈！如果发生这种情况，系统很可能受损！
不要将PR ^® 15D的输入连接到功放的输出。输入只能用线路电平强度的信号来驱动。
不要卸下金属保护格栅。
警告：PR ^® 15D非常高效和强大！这个音响系统能够对听觉造成永久性损害！设定最大整体音量时要格外小心！
由于PR ^® 15D清晰纯净的输出，其表面上的音量听起来会有欺骗性，缺乏失真或明显的警讯会让其音量听起来比实际的音量低许多。在离扬声器1米的距离内这台系统的SPL(声压级)会超过120分贝！
架空安装PR 15D
注意：悬吊或架空安装Peavey PR ^® 15D必须由注册结构工程师来完成。
安装Peavey PR ^® 15D扬声器系统的重要安全信息
注意：在试图悬挂此型号扬声器前，请咨询注册结构工程师。不恰当的悬挂可能引起扬声器坠落，造成严重伤害和财产毁损。其他音箱决不能悬挂在一台底下，也不应有任何额外份量悬挂在其中任何一台的底下。只使用正确的配装硬件。所有关联安装是其他挂装件的责任。
永远将任何特定组的四个插口作为一套来使用，从不只用一个插口来架空一个音箱！四个插口组是指顶上的四个一组和底部的四个一组。有些型号在音箱的后面板上也有一组四个。
垂直挂装的最大音箱角度： 30^
永远使用合适的安全链或钢丝绳，穿过顶部把手，牢固地连接到由注册结构工程师指定的适当结构件上。
建议安装螺栓的扭矩范围在3至3-1/2磅/英尺。不要过紧螺栓！如果插件自旋，那就是损坏了，这个音箱就不能悬空挂装！
永远不要在音箱装在阵列架或其他固定架上时运输，这会让固定插件过度受力。
警告：(结构工程师注意)
PR ^® 15D上固定螺栓尾的螺纹内嵌深度不应超过音箱表面5/16"。
这些螺纹内嵌深度如有超过，则该插件可能已经受损或从音箱上脱位，会严重损害音箱安装的完整性！
正确的固定螺栓直径及每英寸螺纹数为：1/4" X 20。建议使用5级(SAE标准)螺栓。
PR ^® 15D AC电源连接
PR 15D配有一条8英尺长的IEC(国际电工委员会)AC电源线。如果您在使用此有源扬声器时要用到延长线或电源板，请确定其为质量好且有足够的电流负荷来保障安全及最大限度发挥PR 15D的功率输出能力。不要将任何其他设备连接到PR 15D使用的同一条延长线上。
永久性安装的特别注意事项
安装PR15D时要用到AC电源布线，请咨询合格的电工以确保交流电的布线符合当地的法令和规章。也建议使用缆线夹将其固定在音箱上，减轻连接放大器模块(2)的IEC电源线的应力，使其不致被拉脱或震松。
和重低音扬声器一起使用PR 15D
内置的极柱适配器允许和Peavey SP Subcompact 18X(百威SP系列超小型18X)及其专用极柱配件,Peavey 零件号 #00326540一起使用。
所用的极柱长36-3/16"，标称直径1-3/8"。
连接信号至PR 15D
可以有各种各样的方式向PR 15D输入信号。
初级输入(5)提供一个平衡的麦克风或线路电平输入，允许使用一个标准单端1/4"话筒插头(大二芯)，或一个平衡TRS(大三芯)插头，或公式XLR(卡侬)插头。还有二个不平衡1/4"线路电平话筒插座，可以用来混合初级输入。
当设备ON(开启)及音量调高时不要将缆线接入插座!
一个带标准单端1/4"话筒插头的缆线会工作良好，初级输入(5)的平衡输入电路能提供一定的抗干扰性，而一条使用平衡TRS 1/4"话筒插头或XLR插头的平衡缆线则会提供卓越的抗干扰性和性能。有时在遇到严重的干扰问题时，使用断地开关(4)，断开PR 15D端平衡缆线上的屏蔽地线会有帮助。仔细检查任何输入变动，插入和拔掉缆线前永远要先将音量控制关低。
建议在PR 15D上使用高品质的缆线，通常它们会有较好的屏蔽和材质，可以提供更长久的可靠性。让PR 15D上的输入线松弛一点通常是个好主意，还有就是要用胶布将缆线粘贴在地上或在缆线护板下走线，以免有人绊倒或拉扯立架上的PR 15D。
音量控制调整
PR 15D配备有音量控制，方便许多不同的应用。音量控制顺时针调到底时，增益处于最大，全额定输出的输入灵敏度为0.375 V RMS(有效值)。如果用一台混音器驱动PR 15D，将音量控制调到中点以减少输入灵敏度可能比较有利，现在PR 15D会更紧密地适配一台典型的功放。
如果混音台显示其输出信号有削波，说明PR 10P的所有功率能力还没有被干净利落地利用起来。在信号到达PR 15D之前削波不是很理想的状况。降低混音输出电平，并调高PR 15D的音量控制。
PR 15D的放大器配备有DDT™，LED指示灯显示DDT™已经打开。如果声音听起来严重压缩，检查指示灯；如果指示灯不仅仅是偶尔闪烁红色，则混音器的驱动电平(或PR 15D的音量控制)需要降低。
第一次打开音响系统时，要首先打开所有上游电子设备，将PR ^® 15D的音量控制逆时针旋到底，然后才能打开PR ^® 15D。先检查所有混音器上的输出电平控制都已关低，设定PR 15D的音量控制至所需的位置(建议先设在中点)，再慢慢将它们开大。
Mic/Line 线路衰减器调整
麦克风/线路衰减器(6)为接入初级输入(5)的麦克风提供所需的升高增益。用一根拉直的回形针或小改锥探入后面板上内藏隐式摁钮的洞口来设定。如用线路电平信号，将Mic/Line Pad(麦克风/线路衰减器)的白色按钮摁“入”，或离面板最远，要用麦克风电平信号，则将其摁“出”，或离面板最近。运输时摁钮的设定是在线路电平位置。它隐藏在面板后面是为了防止在运输或架设时无意之中加大了增益。
因为这个开关提供30分贝的额外增益，用线路电平时千万不可留它在“摁出”的位置！这将引起PR 15D输入阶段的削波并导致不必要的失真。
故障诊断
完全无输出
首先确定设备的AC电源是打开的。确认Power/Clip LED (4)(功率/削波LED指示灯)是绿灯。如果不是, 检查ON/OFF(开启/关闭)开关(3)是在ON(开启)位置, 并检查IEC电源线连接(2), 肯定其充分连接好。确定AC电源线插在有效的电源插座上。最后, 检查熔断器(1), (安全说明请参见 “后面板: 熔断器部分”)
一旦确定您的设备有AC电源，检查PR 15D是否收到信号，暂时拔下输入缆线，将其接到其它能再生此信号的设备上(即一台功放和扬声器)，如果信号产生，再检查所有的音量控制是否调高至满意的程度(三分之一至中点半途)。
如果PR 15D受到阳光直射或温度过高，其内置过热保护可能已被触发，在这种情况下，power/clip LED(功率/削波LED指示灯)会亮起红灯，要是这样的话，关掉PR 15D，给予足够时间冷却。
如果还是没有输出，联系您的授权Peavey经销商或Peavey国际服务中心。
哼声或嗡声
如果PR ^® 15D产生哼声或嗡声，这可能和AC电源有关。试试将PR 15D插入一个不同的AC电源插座。有时候，混音器和PR 15D使用不同的断路开关时，会产生哼声问题。
确保使用屏蔽缆线连接PR 15D的信号输入。如果使用带1/4"插头的扬声器缆线而不是屏蔽线作为输入缆线，就容易产生哼声或嗡声。
哼声有可能和接地回路相关。使用断地开关(4)断开PR 15D端平衡缆线上的屏蔽地线会有帮助。仔细检查任何输入变动，先将音量控制调低，然后插入和拔出缆线，或断开扬声器端的屏蔽接地。
检查没有灯光调节器和PR 15D，混音器或任何源设备接在同一条电路上。如果有灯光调节器，那么有必要将其全开或全关来降低哼声。这是典型的AC线路/灯光调节器干扰问题，不是PR 15D有设计缺失。千万不要拆掉或折断AC电源插头上的第三根导线(接地脚)。
失真或模糊音
首先确定混音器(信号源)没有削波或过载。确定PR 15D的音量控制(7)和(9)没有设定过低。
检查输入插头在PR15D后面板的输入插座(5)和(8)上充分插好。确定MIC/LINE PAD(麦克风/线路衰减器)(6)正确地设定在线路电平信号上，也没有功放插入PR15D的输入插座。
如果使用了延长线向设备提供AC电源，确定有足够的电流量，并且没有被用来向其它设备供电。
PR 15D 有一个内置均衡器用于延展和平缓系统扬声器的自然响应。低音提升及高频均衡使系统有一个标称平坦的响应，即使需要也只要很少的额外均衡。如果 PR 15D 收到外部过多的额外低音提升或高频提升，可能导致在高声压级过早产生过载。减少外接(混音器、机柜)均衡器，看看是否消除失真。
最后，要认识到即使PR15D是一架强有力的高输出设备，最终还是有其局限性，它可能还是需要额外的有源设备(或重低音扬声器)来提供足够的音响输出或覆盖。在这种情况下，试试看将混音器的电平调低一点会不会解决问题。
如果在检查了所有所列项目和任何您能想得到可以安全检查的项目之后，系统仍然存在问题，仔细记下所有情况，咨询您的Peavey经销商。
保养和维护
您的PR 15D是一台稳定耐久的产品，如果适当维护，能可靠地使用许多年。使用常识，阅读安全须知，避免危险操作状况。
开展任何养护工作之前，必须将设备从AC电源上断开。请务必使用专业的维修人员。
阳光/热
避免长久暴露在直线阳光下，这会造成设备过热和热关机。过分热的操作状况也可能导致热关机。
不要储藏在过热、过冷或湿度过高的状态下。使用前一定要让设备回到室温温度。
清洁
永远不要在插电或开机时清洁PR 15D。当设备完全从AC电源上断开后，使用干布抹去尘土。千万不要在PR 15D上使用强溶剂，它们可能损坏音箱。不要让任何液体滴进PR 15D。
润色上光
要增加外观色泽和保护涂层，仅在塑料箱体表面用手套涂上Armor-All ^® 一类的塑料面保护剂。要注意处理过后的音箱会很滑手，用干燥、不掉毛的抹布好好地擦一下，减轻这种状况。
检查固定件
经过头几个月的使用后，要检查PR ^TM 15D的固件是否紧密，包括后面板的螺丝及固定隔音板和后箱体的螺丝，并在以后定期检查。此设备振动激烈，随着使用会将它们震松。
结构及工程规格
此有源扬声器的频率响应在47 Hz至20 kHz。在1米距离，输出能力完全驱动下测量，其音乐源无音响失真的峰值SPL(声压级)应达到120分贝。此系统应使用一台15"重型低音扬声器和一台RX14压缩驱动高频扬声器。其标称辐射形态应为水平90°和垂直40°。
此有源二分频扩声扬声器系统在后面板上应有一组中阻抗输入连接器，包括一个母式XLR和1/4"TRS组合话筒插头，和二个1/4"话筒插头。靠近每个输入插口各有一个音量控制。其母式XLR和1/4"TRS组合话筒插头有一个增益调整衰减器，支持线路电平输入信号和麦克风电平输入信号之间的切换。
该系统功放应有未过滤频率响应10Hz至30kHz，额定功率下偏离不超过+0，-1dB，阻尼系数在1 kHz, 8 欧姆时大于100，哼声和噪声低于额定功率90 dB以上，THD(总谐波失真)和IMD(互调失真)低于0.1%。该低音放大器在8欧姆标称负载时应能胜任150瓦，高频扬声器功放在8欧姆负载下应有50瓦的输出，两者都应包含各自的DDT ^TM 压缩。
交错极点三阶斜率线路电平分频器应在2 kHz将输入信号电子分频至高频和低频。低频经过处理，应提供低音提升，重低音滤波和总体响应波形，而高频则应为恒指向性号角均衡波形和响应波形平衡提供补偿。
箱体结构应是注塑聚丙烯，1/4"的标称厚度，UL防火等级，内装加强肋架。把手应有一个模塑在顶部后沿，低音扬声器的两边也各有一个。
应有粉末喷涂金属格栅为低音扬声器提供保护。音箱应有给扬声器立架用的极柱式安装支架，四个稳定的橡皮高脚用于落地安放，以及顶部和底部各四个悬挂安装点插件。
外部尺寸应为：28.56"高×21.31"宽(背面是11.50")×17.00"深,重量为37磅。电源要求应该是：标称100瓦，(美国)国内是100&120 VAC，50/60 Hz，(出口型)是220-240 VAC，50/60 Hz。此扬声器系统应被叫作Peavey PR 15D。

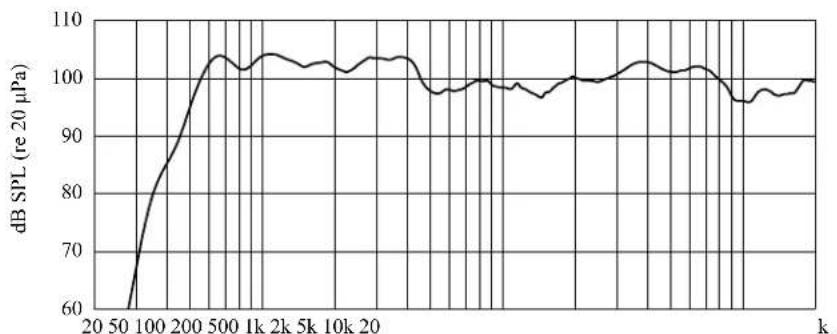

频率响应曲线
振幅响应（轴线1米）
图1
Peavey PR ^® 15D
规格
| 音箱: Peavey PR 15D (美国国内)频率响应:47 Hz至20 kHz低频极限(-3 dB点):36 Hz低频可用极限(-10 dB点):42 Hz内置功放(@120 VAC电源)低音扬声器150 W@失真小于0.1%高频扬声器-70 W峰值动态功率50 W@失真小于0.1%标称灵敏度(1 W @1 M,无回音环境下无正弦波输入):97 dB最大声压级:音乐峰值120 dB标称辐射角:水平90°X垂直40°换能器补充:15"重型低音扬声器和RXTM14 1.4"钛膜压缩驱动高频扬声器音箱调谐频率(Fbox):55 Hz电声分频频率:2,000 Hz分频形式:内置电子双向分频,带恒指向性号角,电平匹配,低音提升和重低音滤波。 | 分频斜率:18 dB/倍频程(三阶)低通,18 dB/倍频程(三阶)高通,二者均有交错极点和驱动均衡。设备有与低音扬声器空间校准的号角。电子输入阻抗(标称):10 k ohms不平衡,20 k ohms平衡线路电平,2.4 k ohms平衡麦克风电平。输入连接:一个母式XLR/1/4"话筒插口,提供平衡操作,带麦克风或线路电平灵敏度选择开关。还有二个1/4"话筒插口,线路电平,不平衡输入和输出。音箱质材和饰面:注塑聚丙烯,1/4"标称厚度,内部肋架支撑,纹理表面处理。模塑质材为黑色。安装:用模塑座极柱安装重低音扬声器,使用VersamountTM70悬挂架空,4个橡皮脚用于落地使用。尺寸:28.56"(72.5 cm)高X21.31"(54.1 cm)宽{背面11.50"/29.2 cm}X17.00"(43.2 cm)深选择性配件:Impulse®200落地监听套件(FG#00370480)净重:37 lbs. | 补充说明:另可购买Peavey PR 15作为被动分频单元。电子和放大器规格:电子输入阻抗(标称):初级平衡输入:选择线路电平灵敏度时20 k ohms,选择麦克风电平灵敏度时2.4 k ohms,不平衡1/4"为10 k ohms。麦克风开关灵敏度提高:30 dB次声滤波保护:36 dB/倍频程衰减低音扬声器伺服删除误差,使低音锥体能精确地跟踪驱动波形。等响(弗莱彻-芒森)电路注重于低听音电平下的低音和高音。标称放大器频率响应:+0,-1 dB从10 Hz至30 kHz哼声和噪声:低于额定功率90 dB以上DDT动态范围:大于14 dBTHD(总谐波失真)和IMD(互调失真):通常小于0.1%阻尼系数:大于100 @ 1000 Hz,8 ohmsPeavey(百威)PR 15D系统(美国国内)电源要求:标称110 W,120 VAC,60 Hz |
