| 製品タイプ | クラスDバイアンプ方式アクティブスピーカー |
| ブランド | Peavey |
| モデル | PR 15D |
| 総出力 | 200ワット（低音150W + 高音50W） |
| 低音スピーカー | 15インチ（381mm）強化型、ボイスコイル2.375インチ（60mm） |
| 高音スピーカー | RX™14 コンプレッションドライバー、1.4インチ（36mm）チタンダイアフラム |
| 周波数特性 | 47Hz - 20kHz |
| 最大音圧レベル | 120dB SPL（ピークミュージカル） |
| 放射角 | 90°水平 x 40°垂直 |
| 入力 | 1 XLR/TRSコンボ（マイク/ライン切替）+ 2 1/4インチ入出力 |
| コントロール | ボリューム、Mic/Lineセレクター、グラウンドリフトスイッチ |
| 保護回路 | DDT™コンプレッション、サーマルプロテクション、3.15Aヒューズ |
| 電源 | 100-120VACまたは220-240VAC、50/60Hz、110W（定格） |
| キャビネット材質 | 射出成形ポリプロピレン、スチールグリル |
| 寸法（高さx幅x奥行き） | 725x541x432mm（前面）、背面幅292mm |
| 重量 | 37lb（16.8kg） |
| 取り付け | ポールマウント（内蔵）、M10吊り下げポイント |
| オプションアクセサリー | Impulse® 200 ステージモニターキット |
| メンテナンス | 乾いた布での清掃、定期的なネジの点検 |
| 安全上の注意 | アース必須、水にさらさない、資格のある技術者による修理 |
よくある質問 - PR 15D PEAVEY
ユーザーの質問 PR 15D PEAVEY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スピーカー 無料でPDF形式で！マニュアルを見つける PR 15D - PEAVEY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 PR 15D ブランド PEAVEY.
使用説明書 PR 15D PEAVEY
人体への電気ショックの危険が考えられる製品筐体内の非絶縁「危険電圧」の存在をユーザーに警告するものです。
製品に付属している説明書に記載の重要な操作およびメンテナンス（サービス）要領の存在をユーザーに警告するものです。
注意：電気ショックの危険あり — 開けないでください!
注意：電気ショックの危険を低減するため、カバーを外さないでください。内部部品はユーザーによるサービス不可。資格のあるサービス要因のサービスを要請さい。
警告:電気ショックまたは火災の危険を避けるため、この装置を雨または湿気にさらしてはなりません。また、過敏など液体を含む物をこの装置上に置いてはなりこの装置を使用する前に、警告事項について操作ガイドをお読みください。
保護接地端子。装置は保護接地に接続している電源コンセントに接続する必要があります
警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。
- 本書の指示内容をお読みください。
- 本書は保管してください。
- すべての警告に注意してください。
- すべての指示に従ってください。
- 本装置を水の近くで使用しないでください。
- お手入れには乾いた布をお使いください。
- 開口部をふさがないでください。メーカーの指示に従って設置してください。
- ラジェータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。
- 分極プラグや接地プラグの安全性を損なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっていま接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のフラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。
- 電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。
- 備品/付属品はメーカーのものを使用してください。
- カート、スタンド、三脚、ブラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してください。使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。
- 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。
- 保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。
- グランドピン（接地ピン）は決して取り外さないでください。フリーブックレット「感電と接地」を入手してください。装置の電源に記載されているタイプの電源にのみ接続してください。
- 木製品をラックに載せる場合は、背面を支持するものが必要です。
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
- 電気機器に水がかからないようにしてください。化瓶など液体の入ったものを装置に置かないように注意してください。
- オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態にしておく必要があります。
- 極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容できるノイズレベル（騒音暴露レベル）を次のように定めています。
| 1日当たりの時間 | サウンドレベルdBA、スローレスポンス |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 112 | 102 |
| 1 | 105 |
| 12 | 110 |
| 1/4以下 | 115 |
OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステムの操作時に、外耳道または耳全体にイヤプラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのような高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。
本書は保管してください!
重要安全事项
标志参照 2002/96/EC 指令附录

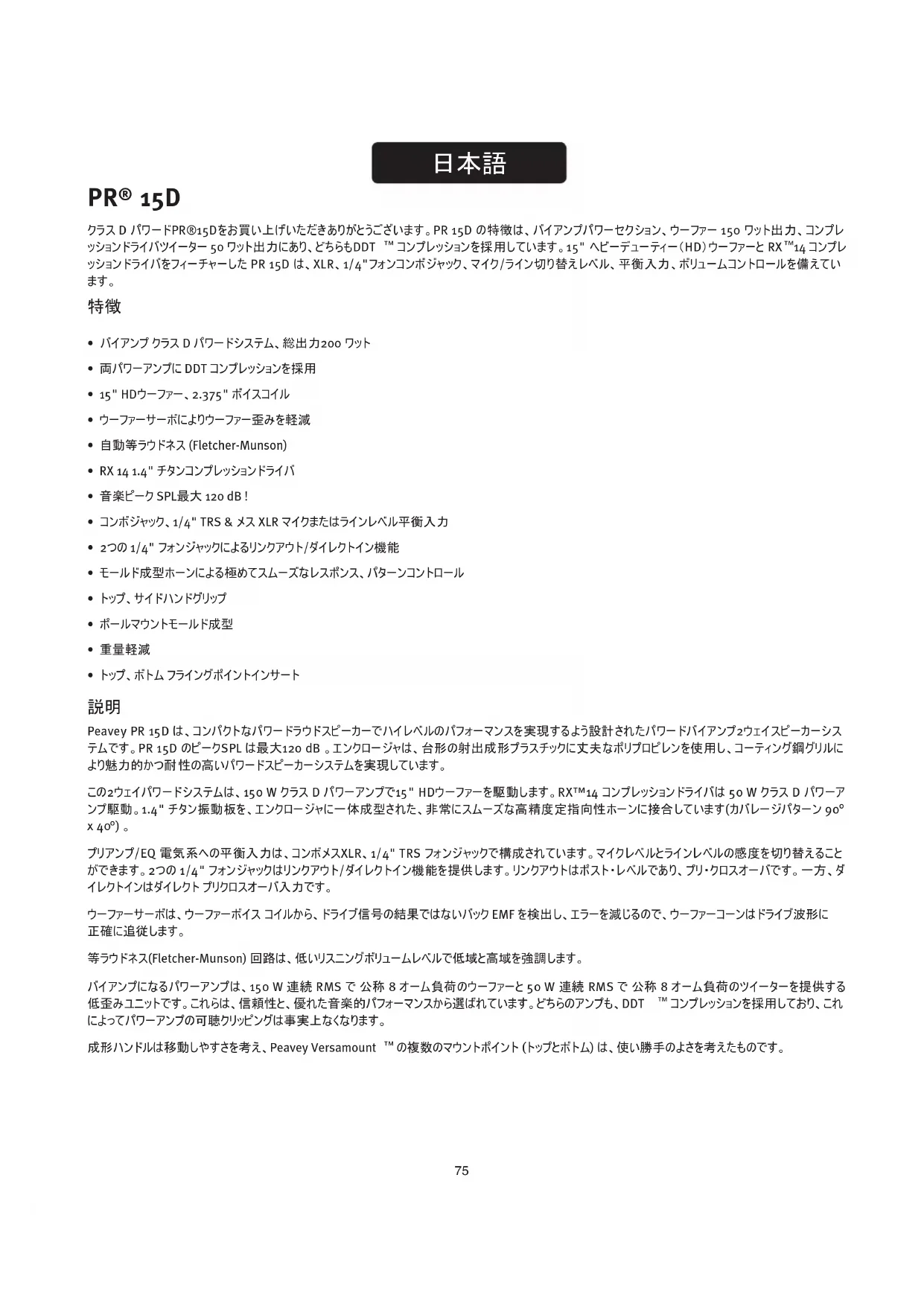

クラス D パワードPR®15Dをお買い上げいただきありがとうございます。PR 15D の特徴は、バイアンプパワーセクション、ウーファー 150 ワット出力、コンプレッションドライバツイーター 50 ワット出力にあり、どちらもDDT™ コンプレッションを採用しています。15" ヘビーデューティー(HD) ウーファーと RX™ 14 コンプレッションドライバをフィーチャーした PR 15D は、XLR、1/4" フォンコンポジャック、マイク/ライン切り替えレベル、平衡入力、ボリュームコントロールを備えています。
特徵
- バイアンプ クラス D パワードシステム、総出力200 ワット
- 両パワーアンプに DDT コンプレッションを採用
- 15" HDウーファー、2.375" ボイスコイル
- ウーファーサーボによりウーファー歪みを軽減
- 自動等ラウドネス (Fletcher-Munson)
- RX 14 1.4" チタンコンプレッションドライバ
- 音楽ピーク SPL最大 120 dB!
- コンボジャック、1/4" TRS & メス XLR マイクまたはラインレベル平衡入力
- 2つの1/4"フォンジャックによるリンクアウト/ダイレクトイン機能
- モールド成型ホーンによる極めてスムーズなレスポンス、パターンコントロール
- トップ、サイドハンドグリップ
- ポールマウントモールド成型
- 重量輕減
- トップ、ボトム フライングポイントインサート
說明
Peavey PR 15D は、コンパクトなパワードラウドスピーカーでハイレベルのパフォーマンスを実現するよう設計されたパワードバイアンプ2ウェイスピーカーシステムです。PR 15D のピークSPL は最大120 dB。エンクロージャは、台形の射出成形プラスチックに丈夫なポリプロピレンを使用し、コーティング鋼グリルにより魅力的かつ耐性の高いパワードスピーカーシステムを実現しています。
この2ウェイパワードシステムは、150 W クラス D パワーアンプで15" HDウーファーを駆動します。RX™14 コンプレッションドライバは 50 W クラス D パワーアンプ駆動。1.4" チタン振動板を、エンクロージャに一体成型された、非常にスムーズな高精度定指向性ホーンに接合しています(カバレージパターン 90° × 40°)。
プリアンプ/EQ 電気系への平衡入力は、コンボメスXLR、1/4" TRS フォンジャックで構成されています。マイクレベルとラインレベルの感度を切り替えることができます。2つの 1/4" フォンジャックはリンクアウト/ダイレクトイン機能を提供します。リンクアウトはポスト・レベルであり、プリ・クロスオーバです。一方、ダイレクトインはダイレクト プリクロスオーバ入力です。
ウーファーサーボは、ウーファーボイス コイルから、ドライブ信号の結果ではないバック EMF を検出し、エラーを減じるので、ウーファーコーンはドライブ波形に正確に追従します。
等ラウドネス(Fletcher-Munson) 回路は、低いリスニングボリュームレベルで低域と高域を強調します。
バイアンプになるパワーアンプは、150 W 連続 RMS で 公称 8 オーム負荷のウーファーと 50 W 連続 RMS で 公称 8 オーム負荷のツイーターを提供する低歪みユニットです。これらは、信頼性と、優れた音楽的パフォーマンスから選ばれています。どちらのアンプも、DDT ^™ コンプレッションを採用しており、これによってパワーアンプの可聴クリッピングは事実上なくなります。
成形ハンドルは移動しやすさを考え、Peavey Versamount™の複数のマウントポイント（トップとボトム）は、使い勝手のよさを考えたものです。
用途
Peavey PR ^® 15D の用途は、サウンド強化、PA、サイドフィルシステム、カラオケ、再生など多岐に及びます。オプションのモニタスタンドキットを使えば、Peavey PR 15D は優れたステージモニタになります。
Peavey PR 15D ラインレベル入力の典型的な信号ソースは、サウンド強化ミキシングコンソール（ミキサー）あるいは CD プレーヤー、iPod プレーヤー、テープデッキからの出力です。ダイナミックマイクも接続・使用できます。

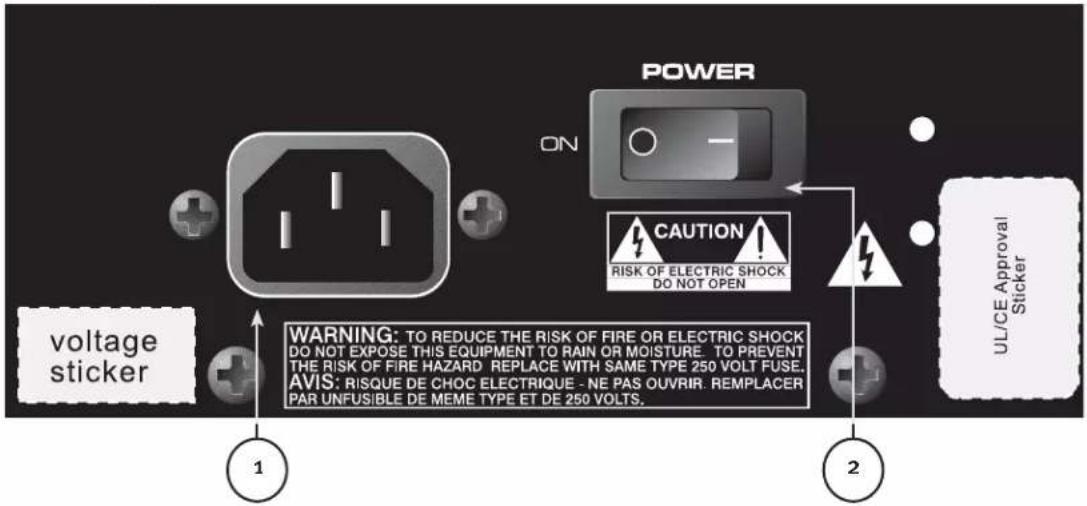

リアパネル
[Non-Text]
ヒューズ
本体は、ファストブロー3.15アンペアヒューズでAC電源ヒューズを保護し、過負荷や障害を防いでいます。このヒューズはエンクロージャのキャップ内にあります。ヒューズが無効な場合、ヒューズを交換する必要があります。機器の破損を防ぎ、保証を無効にしないために、同じタイプ、同じ値のヒューズとの交換が必要です。本器を使用してヒューズが何度も切れる場合は、指定サービスセンターに修理を依頼してください。
[Non-Text]
IEC 電源コードコネクション
IEC ラインコード (付属) のコンセントで、本体に AC 電源を供給します。
PR 15D に正しい AC 電源電圧が供給されているか確認することが非常に重要です。PR 15D に適した電圧は、リアパネルのIEC ライン (電源) コードの横に記してあります。身の安全および機器の安全を守るため、本ガイドをよくお読みください。
[Non-Text]
接地ピンはどのような機器でも取り外さないでください。これは安全を守るためです。使用するアウトレットに接地ピンがない場合、接地アダプタを使用し、3番目のワイヤを適切な形で接地してください。衝撃や火災の危険を避けるため、ミキサーと関連する機器がすべて正しく接地されているか常に確認してください。
② ON/OFF スイッチ
このロッカースイッチは、ON位置のときAC電源をPR15Dに供給します。
![PEAVEY PR 15D - [Non-Text] - 1](/content/2026/04/659855/images/31126af66152cf6922a7ad619d280a363446400834c592761f9a7ca9d198e0d9.jpg)
GROUND LIFT
ハムが生じた場合に、グランドとの直接接触から XLR (5) PIN 1 を切り替えます。
一次入力 (チャンネル1)
この一次入力は、マイクレベルとラインレベルの入力を切り替えることができます。ラインレベル入力は、中間インピーダンス平衡タイプで、マイクレベル (6) に切り替えると、典型的なローZ マイク入力インピーダンスになります。ジャック (5) はコンボメス XLR、1/4" TRS コネクタです。
PAD
チャンネル1の感度をラインレベルからマイクレベルの感度に切り替えます。押し込むと、感度はラインレベル入力信号にセットされます。押し込まないとき、感度は30 dB 上がり、マイクレベル信号に適した感度になります。
PPAD ステータス LED
PAD スイッチ (6) がラインレベルモードのときは緑色、PAD がマイクレベルモードのときは黄色に点灯します。
ボリューム
パワードスピーカーシステムの一次入力 (5)、チャンネル1のゲイン(レベル) を調節します。チャンネル1入力信号のシステム出力レベルを直接セットするために使用します。
POWER/CLIP LED
電気系に電力が供給されると（電源スイッチ(3)がオンのとき）緑色に点灯します。アンプのクリッピングが起こるか、本体が熱保護システムをトリップした場合には赤色に点灯します。
LINK OUT
複数のPR 15D を一列にリンクするための1/4" ポストレベルセンド(send)です。その場合、Link Out は、PR スピーカーラインで次の PR 15D の MIC/LINE (5) 入力の1/4" コネクションに接続します。ラインのPR 15Dはすべて、PAD (6) をオンにし、レベルコントロール (7) を中間位置にセットしておく必要があります。最初のPR は、そのレベルコントロールにより、列のすべての PR スピーカーのボリュームをセットすることができます。
DIRECT IN
Direct In は、PR 15D をミキサーや他のラインレベルソースから直接駆動するため使用できる 1/4" ライン入力です。この入力ジャックには、PR 15D プリアンプを遮断し、したがって PR 15D がスピーカーのボリュームに影響を与えないようにするスイッチングコンタクトがあります。
注意
本器の作業を行う前に、本器からAC電源を切り離す必要があります。保守サービスはすべて、資格のあるサービススタッフに依頼してください。
背面のヒートシンクは、触れられないほど高温になることがあります。換気のため、ヒートシンクを塞いだりカバーで覆ったりしないでください。
マイク感度パッドを OUT 位置に切り替えた後あるいはマイクレベルをセットするときは、スピーカーの前面からマイクを離してください。マイクを近づけるとかなり大きいフィードバックが起こります。その場合、システムが破損する恐れがあります。
PR ^® 15D の入力をパワーアンプの出力に接続しないでください。この入力はラインレベルの強度信号から駆動するものです。
保護金属グリルは取り外さないでください。
警告: PR ^® 15D は非常に効率がよくパワフルです。このサウンドシステムは聴覚を永久的に損なう可能性があります。全体の最大ラウドネスを設定するときは十分注意してください。
PR ^® 15D の装置サウンドレベルは、サウンド出力が明快かつクリーンなため、かえって正確に把握できない可能性があります。歪みや明らかな不具合がないため、サウンドレベルは実際よりかなり小さく感じられるようです。システムのSPL は、スピーカーから1 M離れたところで 120 dB を超えます。
PR 15Dの搬送
注意: Peavey PR® 15D の吊り上げや搬送は資格のあるエンジニアに依頼してください。
Peavey PR ^® 15D スピーカーシステムのマウンティングの安全に関する重要情報
注意: このモデルのスピーカーを吊り上げる前に、資格あるエンジニアの指示を仰いでください。不適切な吊り上げによりスピーカーが落下し、人身や物品に重大な損傷、破損を与える恐れがあります。上に他のエンクロージャを吊り上げないでください。また、本器のいずれかから重量物を宙吊りにしないでください。正しく適合するハードウェアのみ使用してください。関連する装具の取り付けはすべて他の責任です。
常に、所定のグループの4つのインサートすべてをワンセットとして使用してください。決して1つのインサートだけでキャビネットを搬送しようとしないでください。4インサートのグループは、トップグループ4つ、ボトムグループ4つです。モデルによっては、キャビネット背面にも4つのグループがあります。
垂直方向に対する最大エンクロージャ角：30°
資格あるエンジニアの指示に従い、常に適切なセイフティチェインやワイヤロープを、トップハンドルに通してループにし、構造材にしっかり結びつけてください。
マウントボルトの推奨トルクは3～3-1/2 lb./トルクフィートです。締め付けすぎないように注意してください。インサートがスピンする場合は、破損しており、キャビネットを動かせません。
アレイブラケットや他のマウントブラケットでマウントした状態でキャビネットを搬送しないでください。マウントインサートに過度な圧力をかける恐れがあります。
警告!(エンジニア向け)
PR ^® 15D の場合、マウントボルト端部のネジ差込み深さは、キャビネット表面から5/16"を超えないようにしてください。
このネジ差込み深さを超えると、インサートが破損するか、キャビネットから外れる可能性があり、キャビネットのマウント性を大きく損なう恐れがあります。
マウントボルトの正しい径とインチ当たりのネジ数は1/4" X 20です。グレード5のボルトを使用することをおすすめします。
AC 電源をPR ^® 15Dに接続
PR 15D には 8フィートIEC 接続AC 電源コードがついています。このパワードスピーカーに延長コードやケーブルタップを使用する場合は、品質がよく、PR 15D の安全を守り、出力を最大にするのに十分な電流容量があるか確認してください。PR 15D を接続した同じ延長コードに他のデバイスを接続しないでください。
永久設置に関する注意事項
PR 15D を設置するときは、AC 電源を使用しますが、すべてのAC 配線が規定・規制を順守しているかどうか、資格ある技術者に確認を依頼してください。また、アンプモジュール (2) に接続された IEC 電源コードを引き抜いたり緩んだりすることのないよう、キャビネットにケーブルクリップを正しく取り付け、電源コードの歪みを緩和することをおすすめします。
PR 15D とサブウーファーの使用
内蔵ポールアダプタでは、Peavey SP Subcompact 18X とその付属ポール、Peavey パーツ #00326540、を併用できます。
使用するポールは長さ36-3/16"、公称径1-3/8"です。
信号を PR 15D に接続
信号をPR 15D に入力する方法はさまざまです。
一次入力 (5) は、平衡マイクまたはラインレベル入力であり、1/4" フォンプラグ、標準シングルエンド (ティップスリーブ) プラグか平衡 TRS (リングティップスリーブ) タイププラグ、あるいはオス XLR プラグを使用できます。また、2つのラインレベル非平衡1/4" フォンジャックがあり、これは一次入力と組み合わせて使用できます。
本体がONで、Volumeを上げたときは、ケーブルをジャックに接続しないでください。
標準シングルエンド 1/4" フォンプラグを備えるケーブルは十分使えますし、一次入力 (5) の平衡入力回路は一定の干渉を防ぎますが、平衡TRS 1/4" フォンプラグまたは XLR プラグを使用する平衡ケーブルは、干渉除去とパフォーマンスに優れています。干渉問題の解決が難しい場合、グランドリフトスイッチ (4) を使うだけで、PR 15D 端部で平衡ケーブルのシールドグランドをリフトすると有効なことがあります。入力の変化はよくチェックし、ケーブルの接続、遮断前には常にボリュームコントロールを下げてください。
PR 15D には、品質のよいプレミアムケーブルを使うことをおすすめします。このようなケーブルは通常、シールドと素材がよく、信頼性が長期間保たれます。通常、PR 15D への入力には緩みを持たせておくといいでしょう。また、スタンドマウントのときは、ケーブルをテープで留めるか、ケーブルガードに通すことで、転倒やPR 15D の引き倒しを防ぎます。
ボリュームコントロールの調節
PR 15D は、さまざまな用途に使用できるようにボリュームコントロールを備えています。ボリュームコントロールを時計回りにフルに回すと、ゲインは最大になり、入力感度は定格フル出力で 0.375 V RMS になります。PR 15D をミキサーから駆動するときは、ボリュームコントロールを半分の位置まで回して入力感度を下げると効果的です。これにより PR 15D は一般的なパワーアンプにより密接に対応します。
ミキシングボードがその出力信号のクリッピングを示す場合、PR 15P のすべてのパワーがクリーンに生かされてはいません。信号をPR 15D に届く前にクリップするのは最適ではありません。ミキサー出力レベルを下げ、PR 15D のボリュームコントロールを上げます。
PR 15D のアンプは DDT ^™ と LED インジケータを備え、DDT ^™ がオンになったことを表示します。サウンドのコンプレッションが強すぎると思われる場合は、このインジケータをチェックし、通常よりも頻繁に赤色に点滅している場合は、ミキサーからのドライバレベル (または PR 15D のボリュームコントロール) を下げる必要があります。
最初にサウンドシステムをオンにしたとき、まずアップストリームの電気系をすべてオンにし、次にPR ^® 15P のボリュームコントロールを反時計回りにフルに (最後まで) 回します。はじめにミキサー出力レベルコントロールを最小にした状態でレベルをチェックし、ゆっくり上げていきます。そのとき、PR 15D ボリュームコントロールを必要な設定にします (最初は半分上げることをおすすめします)。
Mic/LINE PADの調節
マイク/ラインパッド (6) は、マイクを使うため一次入力 (5) に必要なゲインを増やすものです。まっすぐなペーパークリップや小さいドライバーを使い、リアパネルの穴で、引っ込んだタブを見つけ、その位置にセットします。Mic/Line Pad を "イン" にセットするか、ラインレベル信号に使用する場合は、パネルから最も遠く、マイクレベル用ならパネルに最も近い白いタブを "アウト" にセットします。本器は、出荷時にタブをラインレベル位置にセットしてあります。搬送やセットアップのときにゲインを誤って大きくしないようにパネル背後の引っ込んだ位置にあります。
このスイッチの予備ゲインは30 dB なので、ラインレベル用に "アウト" 位置のままにしておかないでください。PR 15D の入力ステージにクリッピングが生じ、不要な歪みが起こる原因になります。
トラブルシューティング
出力がない
まず、本体の AC 電源が ON になっているか確認します。Power/Clip LED (4) が緑色に点灯しているか確認します。点灯していない場合、ON/OFF スイッチ (3) が ON 位置か確認し、IEC 電源コードコネクション (2) が確実に接続されているかチェックします。AC ラインコードが AC コンセントに差し込まれているか確認します。最後にヒューズ (1) をチェックします。(安全に関する注意事項については、リアパネル:ヒューズのセクションを参照してください。)
本体の AC 電源が入っていることを確認した後、PR 15D に信号が来ているかチェックします。入力につながるケーブルを一度取り外し、信号を再現できる他のデバイス (アンプ、スピーカー) に接続します。これで信号が出力される場合は、使用されるすべての Volume コントロールが十分なレベル (3分の1から半分) まで上がっているか確認します。
PR 15D を直射日光や高温にさらしていた場合、内蔵のサーマルプロテクト（熱保護機能）が働いている可能性があります。その場合、電源/クリップ LED が赤色に点灯します。これが確認され場合は PR 15D の電源を切り、十分な時間冷却します。
それでも出力がない場合は、指定Peavey ディーラーまたは Peavey インターナショナルサービスセンターまでお問い合わせください。
ハム、バズ
PR ^® 15D からハムやバズが出る場合、これは AC コンセント関係と考えられます。PR 15D を別の AC コンセントに接続してみます。ミキサーと PR 15D に別の回路（ブレーカー）を使う場合、ハムの問題が起きることがあります。
信号を PR 15D の入力にルーティングするためシールドケーブルが使われていることを確認します。シールドケーブルの代わりに、入力ケーブルとして1/4" プラグのスピーカーケーブルを使用する場合、これはハムやバズの原因になります。
ハムは接地ループに関係することもあります。グランドリフトスイッチ (4) を使うだけで、PR 15D 端部で平衡ケーブルのシールドグランドをリフトすると有効です。入力の変化をよくチェックするため、最初にボリュームコントロールを下げ、ケーブルを接続、遮断するか、またはスピーカー端でシールドグランドをリフトします。
PR 15D、ミキサー、その他のソースデバイスと同じ回路上に調光器がないことを確認します。調光器を使用する場合、ハムを減らすあるいはなくすためには、完全にオンにするか完全にオフにする必要があります。これは典型的なAC配線/調光器の干渉問題で、PR 15Dの設計ミスではありません。ACプラグの3番目のワイヤ（接地プラグ）は決して取り外したり切り離したりしないでください。
音が歪む、またはファジー
最初にミキサー（信号ソース）がクリップあるいはオーバードライブになっていないか確認します。PR 15D のボリュームコントロール (7)、(9) が低すぎないか確認します。
PR 15Dのリアパネルの入力ジャック (5)、(8) に入力プラグがしっかり固定されているか確認します。ラインレベル信号に対して MIC/LINE PAD が正しく設定されているか (6)、またはパワーアンプがPR 15Dの入力ジャックの1つに接続されていないか確認します。
延長コードでAC 電源を本体に送っている場合、電流容量は十分か、また他のデバイスに電源を送るのにも使用されていないか確認します。
PR 15D は EQ を内蔵し、これによりシステムのスピーカーの自然なレスポンスを伸長しスムーズにします。低域ブーストと HF EQ によりシステムのレスポンスはほぼフラットになるため、EQを加える必要はほとんどありません。余分な低域ブーストや HF ブーストが外的に PR 15D に加えられている場合、これはハイSPLで早すぎる過負荷が生じる原因になります。外部 (ミキサー、ラック) EQ の量を減らし、これによって歪みがなくなるか確認します。
最後に、PR 15D はパワフルで高出力のユニットですが、当然限界はあり、十分なサウンド出力やカバレージを得るためにパワードユニット（またはサブウーファー）が必要になることもあります。その場合は、ミキサーレベルを少し下げて、これで問題が解決するかどうかみてください。
ここに述べたこと、および安全に確認できると思われることをすべてチェックした後、システムに問題が残る場合は、条件などすべて詳しく書きとめ、Peavey ディーラーに問い合わせをしてください。
ケア、メンテナンス
PR 15D は、作りのしっかりした頑丈な製品です。正しい手入れをすれば、信頼性を保ったまま長期間使用できます。危険な条件を避けるため、良識に従い、安全上の注意事項をよくお読みください。
本器の操作を行う前に、本器をAC 電源から遮断する必要があります。保守サービスはすべて、資格のあるサービススタッフに依頼してください。
直射日光/熱
直射日光に長時間さらすことは避けてください。本体が過熱し、シャットオフすることがあります。極端に温度の高い環境は、熱による機能停止、サーマルシャットダウンの原因になります。
かなり高温/低温になる環境あるいは湿度の高い場所に放置しないでください。使用する前までに必ず室温に戻しておくようにしてください。
クリーニング
PR 15D を接続した状態あるいは電源オンの状態でクリーニングしないでください。AC 電源からユニットを完全に遮断した状態で、乾いた布を使い汚れを取り除きます。PR 15D に強い溶剤を使用しないでください。キャビネットを傷めることがあります。PR 15D 内部にどんな液体も入らないようにしてください。
タッチアップ
外観をよくし、表面を保護するため、Armor-All ^® などのプラスチック仕上げ保護剤をプラスチックキャビネットの表面にのみ使用します。このような処理の後では、キャビネットは滑りやすくなります。乾いた柔らかい布で強くこすり、滑りにくくします。
ハードウェアの安全確認
最初は数か月後、その後は定期的に、リアパネルのネジ、バッフルとリアパネルを保持するネジを含め、PR ^TM 15D のハードウェアの緻密さをチェックします。ユニットは大きな振動の影響を受け、これは使用のたびに緩みが出る原因になります。
構造·技術仕様
このパワードラウドスピーカーの周波数応答は47 Hzから20 kHzの範囲です。可聴歪みのあるピーク SPL は、音楽ソースで1M離れ、フル出力で測定したとき最大120 dBになります。システムを構成するのは15" HDウーファーとRX14 コンプレッションドライバツイーターです。公称放射パターンは水平90°、垂直40°。
このパワードバイアンプラウドスピーカーシステムは、リアパネルに中間インピーダンス入力コネクタがあり、1つのコンボメスXLRと1/4" TRS フォンジャック、および2つの1/4" フォンジャックで構成されています。ボリュームコントロールは各入力ジャック近くにあります。コンボメス XLR と1/4" TRS フォンジャックは、ゲイン調整パッドにより、ラインレベル入力信号とマイクレベル入力信号を切り替えます。
システムパワーアンプは、フィルタを通さない周波数応答10 Hz \~ 30 kHz、変動幅は定格 +0, -1 dB、減衰係数100 @ 1 kHz into 8 オーム、ハムとノイズは定格出力より90 dB以上小さく、THD、IMDは0.1%未満です。ウーファーアンプは150 W into 8 オーム（公称負荷）、ツイーターアンプ50 W 出力 into 8 オーム負荷、どちらもDDT™ コンプレッションです。
入力信号を高周波と低周波に電気的に分離するため、2 kHzのスタガードポール3次勾配ラインレベルクロスオーバが用いられます。低周波の処理により、低域ブースト、可聴周波数以下フィルタリング、総レスポンスシェイピングが行われ、高周波の等化処理により、定指向性ホーン EQとレスポンスのシェイピングが行われます。
エンクロージャは、公称厚み1/4"、UL難燃性等級、内部強化リブの射出成形ポリプロピレンです。ハンドグリップは、背面上端モールド成型、ウーファー各面に1つです。
パウダーコーティング金属グリルによりウーファーを保護しています。キャビネットは、スピーカースタンド用にポールマウント、床置き用に頑丈な4つの縦長ラバーフット、搬送用に上下それぞれに4つのマウントポイントインサートを採用しています。
外形寸法は高さ28.56" x 幅 23.31" (背面11.50") x 奥行き 17.00"、重量 37 lbs。所要電力は公称100 ワット、100 &120 VAC、50/60 Hz (国内)、220-240 VAC, 50/60 Hz (海外)。ラウドスピーカーシステムの呼称は Peavey PR 15D です。

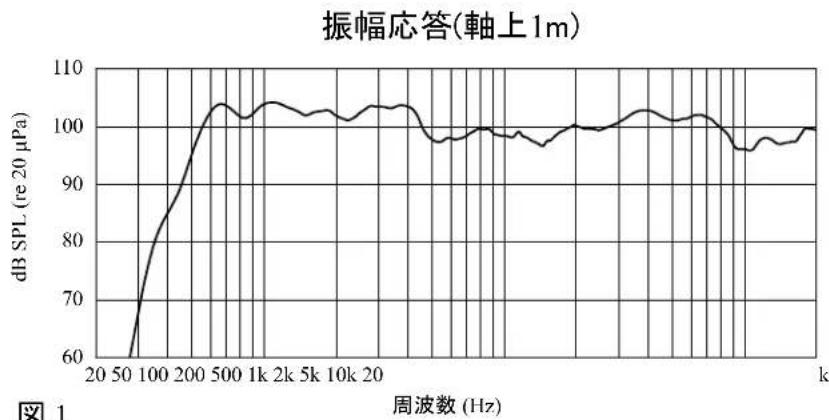

周波数応答曲線
line
| 周波数 (Hz) | dB SPL (re 20 µPa) | | ----------- | ------------------ | | 20 | 60 | | 50 | 70 | | 100 | 85 | | 200 | 100 | | 500 | 105 | | 1k | 103 | | 2k | 104 | | 5k | 102 | | 10k | 103 | | 20 | 102 | | 5k | 101 | | 10k | 100 | | 20k | 99 | | 50k | 98 | | 100k | 97 | | 200k | 96 | | 500k | 95 | | 1k | 94 | | 2k | 93 | | 5k | 92 | | 10k | 91 | | 20k | 90 | | 50k | 89 | | 100k | 88 | | 200k | 87 | | 500k | 86 | | 1k | 85 | | 2k | 84 | | 5k | 83 | | 10k | 82 | | 20k | 81 | | 50k | 80 | | 100k | 79 | | 200k | 78 | | 500k | 77 | | 1k | 76 | | 2k | 75 | | 5k | 74 | | 10k | 73 | | 20k | 72 | | 50k | 71 | | 100k | 70 | | 200k | 69 | | 500k | 68 | | 1k | 67 | | 2k | 66 | | 5k | 65 | | 10k | 64 | | 20k | 63 | | 50k | 62 | | 100k | 61 | | 200k | 60 | 图1图1
Peavey PR ^® 15D
仕様
エンクロージャ: Peavey PR 15D (国内)
周波数応答:
47 Hz \~ 20 kHz
低周波限度(-3 dB ポイント):
36 Hz
有効低周波限度(-10 dB ポイント):
42 Hz
内部パワーアンプ (@120 VAC 電源):
ウーファー - 150 ワット @ 歪み 0.1% 未満
ツイーター - 動的ピーク電力70 ワット 50 ワ
ット@歪み0.1%未満
公称感度 (1W @1M、無響環境スイープサイン入力):
97 dB
最大音圧レベル:
音楽ピーク120 dB
公称放射角：
15" HDウーファー、RX™14 1.4" チタン振動
版コンプレッションドライバツイーター
ボックス調整周波数 (Fbox):
55 Hz
電気音響クロスオーバ周波数:2,000 Hz
クロスオーバタイプ:
内部電気クロスオーバ、CD ホーンEQ、レベ
ルマッチング、低域ブースト、可聴周波数以下フィルタリング。
クロスオーバスロープ:
18 dB/オクターブ (3次) ローパス、18 dB/オクターブ (3次) ハイパス、両方ともスタガードポール、ドライバEQ。ホーンはウーファーと空間整合。
電気入力インピーダンス(公称): 非平衡10 kオーム, 平衡ラインレベル20 kオーム, 平衡マイクレベル2.4 kオーム。
入力接続:
1つのコンボメス XLR/1/4" フォンジャックにより平衡動作、スイッチ選択マイクまたはラインレベル感度。2つの1/4" フォンジャックラインレベル非平衡入力、出力。
エンクロージャ素材、仕上げ:公称厚み1/4"の射出成型ポリプロピレン、内部リブ、ブレーシング、テクスチャ仕上げ。モールド剤は黒。
マウント:
サブウーファーはモールド成型マウントによる ポールマウント、搬送は Versamount™
70、フロアユース用4ラバーフット。
寸法:
cm) {背面11.50"/29.2 cm} x 奥行き
17.00" (43.2 cm)
Impulse® 200フロアモニタキット(FG#
00370480)
正味重量:
37 lbs.
その他：
パッシブクロスドオーバユニットPeavey PR 15としても利用可。
電気・アンプ仕様:
電気入力インピーダンス(公称):
一次平衡入力:20 k オームラインレベル感度選択、2.4 k オームマイクレベル感度選
択、10 k オーム非平衡 1/4"。
マイクスイッチ感度増加：
30 dB
超低周波フィルタ保護：
36 dB/オクターブロールオフ
ウーファーコーンがドライブ波形に正確に追
従するようエラーを減じるウーファーサーボ。
低いリスニングボリュームレベルで低
域と高域を強調する等ラウドネス
(Fletcher-Munson) 回路。
公称アンプ周波数応答: +0, -1 dB、10 Hz\~30 kHz
ハム、ノイズ:
定格出力未満 90 dB 以上
DDT ダイナミックレンジ:
14 dB以上
THD、IM:
通常0.1%未满
减衰係数：
100以上 @ 1000 Hz, 8 オーム
Peavey PR™ 15D システム所要電力(国内):
公称110ワット、120 VAC、60 Hz
