| 製品タイプ | オーディオミキサー |
| ブランド | Peavey |
| モデル | PV 14 USB |
| 入力チャンネル数 | 14チャンネル：モノラル10（XLR＋ジャック）＋ステレオ2（1/4インチジャック） |
| マイク入力 | 48Vファンタム電源対応のバランスXLR入力10系統 |
| ライン入力 | バランス6.35mm(1/4")ジャック入力10系統；ステレオ6.35mmジャック入力2系統；RCA入力2系統 |
| イコライザー | 各チャンネル3バンド（Hi、Mid、Low）±15dB |
| ローパスフィルター | 各マイク入力に80Hz |
| エフェクトプロセッサー | デジタル、16プリセット（リバーブ、ディレイ等） |
| 補助送り（Aux） | 各チャンネルにモニター送り（MON）1系統、エフェクト送り（EFX）1系統 |
| USB接続 | パソコンへの録音/再生用USBポート |
| メイン出力 | バランスXLR出力（L/R）2系統＋バランス6.35mmジャック出力2系統 |
| 追加出力 | ヘッドホン出力（6.35mmジャック）、コントロールルーム出力（6.35mmジャック）、テープ出力（RCA） |
| ファンタム電源 | 全マイク入力で切り替え可能な48V |
| LEDインジケーター | 各チャンネルレベルLED、クリップLED、ミュートLED、電源LED、ファンタム電源LED |
| 寸法（幅×奥行×高さ） | 40.96cm × 37.47cm × 8.89cm |
| 重量 | 約5.5kg（推定） |
| 電源 | 内蔵スイッチング電源 100-240V AC、50/60Hz |
| 消費電力 | 未指定 |
| ラックマウント | オプションキット対応 |
| メンテナンスとクリーニング | 乾いた布で拭くこと；液体は使用しないでください |
| 安全性 | 湿気にさらさないでください；雷雨の場合は接続を外してください；修理は資格のある技術者に依頼してください |
| 修理可能性 | Peaveyサポートから交換部品入手可能 |
| 保証 | 販売店またはPeaveyウェブサイトをご確認ください |
よくある質問 - PV 14 USB PEAVEY
ユーザーの質問 PV 14 USB PEAVEY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード オーディオミキサー 無料でPDF形式で！マニュアルを見つける PV 14 USB - PEAVEY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 PV 14 USB ブランド PEAVEY.
使用説明書 PV 14 USB PEAVEY
人体への電気ショックの危険が考えられる製品筐体内の非絶縁「危険電圧」の存在をユーザーに警告するものです。
製品に付属している説明書に記載の重要な操作およびメンテナンス（サービス）要領の存在をユーザーに警告するものです。
注意：電気ショックの危険あり — 開けないでください!
注意：電気ショックの危険を低減するため、カバーを外さないでください。内部部品はユーザーによるサービス不可。資格のあるサービス要因のサービスを要請きい。
警告:電気ショックまたは火災の危険を避けるため、この装置を雨または湿気にさらしてはなりません。また、過敏など液体を含む物をこの装置上に置いてはなりこの装置を使用する前に、警告事項について操作ガイドをお読みください。
保護接地端子。装置は保護接地に接続している電源コンセントに接続する必要があります
警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。
- 本書の指示内容をお読みください。
- 本書は保管してください。
- すべての警告に注意してください。
- すべての指示に従ってください。
- 本装置を水の近くで使用しないでください。
- お手入れには乾いた布をお使いください。
- 開口部をふさがないでください。メーカーの指示に従って設置してください。
- ラジェータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。
- 分極プラグや接地プラグの安全性を損なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっています。接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のプラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。
- 電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。
- 備品/付属品はメーカーのものを使用してください。
- カート、スタンド、三脚、ブラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してください。使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。
- 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。
- 保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。
- グランドピン（接地ピン）は決して取り外さないでください。フリーブックレット「感電と接地」を入手してください。装置の電源に記載されているタイプの電源にのみ接続してください。
- 本製品をラックに載せる場合は、背面を支持するものが必要です。
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
- 電気機器に水がかからないようにしてください。花瓶など液体の入ったものを装置に置かないように注意してください。
- オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高圧は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態にしておく必要があります。
- 極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容できるノイズレベル（騒音暴露レベル）を次のように定めています。
| 1日当たりの時間 | サウンドレベルdBA、スローレスポンス |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 112 | 102 |
| 1 | 105 |
| 12 | 110 |
| 1/4以下 | 115 |
OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステムの操作時に、外耳道または耳全体にイヤプラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのような高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。
本書は保管してください!
重要安全事项

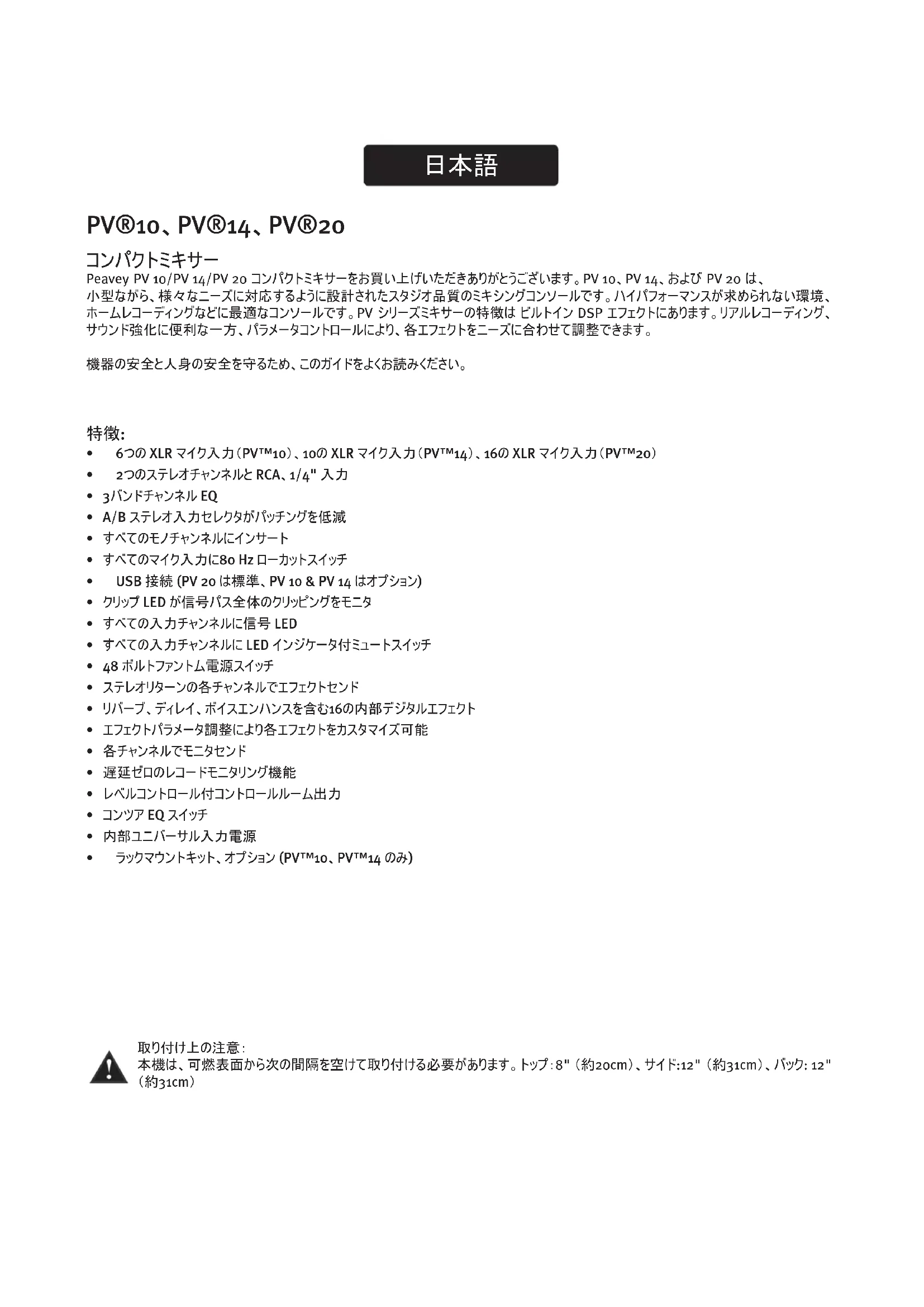

Peavey PV 10/PV 14/PV 20 コンパクトミキサーをお買い上げいただきありがとうございます。PV 10、PV 14、および PV 20 は、小型ながら、様々なニーズに対応するように設計されたスタジオ品質のミキシングコンソールです。ハイパフォーマンスが求められない環境、ホームレコーディングなどに最適なコンソールです。PV シリーズミキサーの特徴は ビルトイン DSP エフェクトにあります。リアルレコーディング、サウンド強化に便利な一方、パラメータコントロールにより、各エフェクトをニーズに合わせて調整できます。
機器の安全と人身の安全を守るため、このガイドをよくお読みください。
特徵:
- 6つの XLR マイク入力 (PV™10)、10の XLR マイク入力 (PV™14)、16の XLR マイク入力 (PV™20)
- 2つのステレオチャンネルと RCA、1/4" 入力
- 3バンドチャンネル EQ
- A/B ステレオ入力セレクタがパッチングを低減
- すべてのモノチャンネルにインサート
- すべてのマイク入力に80 Hz ローカットスイッチ
- USB 接続 (PV 20 は標準、PV 10 & PV 14 はオプション)
- クリップ LED が信号パス全体のクリッピングをモニタ
- すべての入力チャンネルに信号 LED
- すべての入力チャンネルに LED インジケータ付ミュートスイッチ
- 48 ボルトファントム電源スイッチ
- ステレオリターンの各チャンネルでエフェクトセンド
- リバーブ、ディレイ、ボイスエンハンスを含む16の内部デジタルエフェクト
- エフェクトパラメータ調整により各エフェクトをカスタマイズ可能
- 各チャンネルでモニタセンド
- 遅延ゼロのレコードモニタリング機能
- レベルコントロール付コントロールルーム出力
- コンツア EQ スイッチ
- 内部ユニバーサル入力電源
- ラックマウントキット、オプション (PV™10、PV™14 のみ)
取り付け上の注意：
本機は、可燃表面から次の間隔を空けて取り付ける必要があります。トップ:8"（約20cm）、サイド:12"（約31cm）、バック:12"（約31cm）
フロントパネル

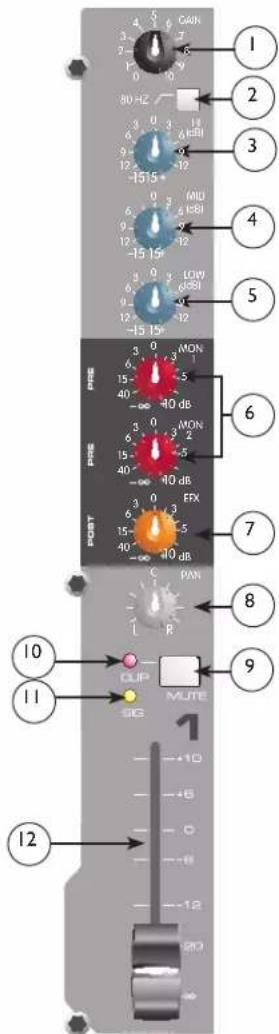

① Gain
チャンネルの通常動作レベルを設定するコントロールです。入力ゲインは幅広いレンジで調整でき、ソフトな声や音の大きいドラムの補正が行えます。信号ノイズ比を最大にするには、ゲインを適正レベルに設定します。チャンネルのフェーダ(12)はoにセットします。クリップLEDがオンになり点灯したままの状態であれば、ゲインを下げてみてください。
② 80 Hz ローカット
ローカットフィルタはコーナー周波数80 Hzです。オンのとき、ミックスサウンドが濁る原因になる低周波をカットすることによって鮮明度を高めます。この機能は特に、風のある日、ノイズが多く、うつろに響くステージなど、屋外でのプレイに便利です。このような環境ノイズがあると、サウンドシステムの出力が奪われます。このスイッチをオンにすることで、そのような周波数を必要に応じてシステムから除去し、出力を回復することができます。
③ Hi EQ
高域のレベルを変更するアクティブトーンコントロール (シェルヴィングタイプ:±15 dB) です。
④ Mid EQ
中域のレベルを変更するアクティブトーンコントロール (ピークディップ:±15 dB) です。
⑤ Low EQ
低域のレベルを変更するアクティブトーンコントロール (シェルヴィングタイプ:±15 dB) です。
注意:低域ブーストが多すぎる場合、消費電力が大きくなり、スピーカーが破損する可能性も大きくなります。
⑥ MON センド (PV™20 の MON センド 2 のみ)
モニタ出力に送られるチャンネル信号のレベルを調整するコントロールです。信号は、チャンネルフェーダ(12)の前、チャンネルEQの後で取得されます。
⑦ EFX センド
エフェクトミックスに送られるチャンネル信号のレベルを調整するコントロールです。エフェクトセンド信号は、チャンネルフェーダ(12)の後で取得されるので、フェーダに対する調整はセンドレベルにも影響を与えます。
⑧ Pan
このノブは、ステレオフィールドでの信号の配置をコントロールします反時計回りに最後まで回すと、信号は左チャンネルのみ。時計回りに終わりまで回すと右チャンネルのみになります。
このコントロールは、バランスコントロールとして働き、PV™10のステレオチャンネル5/6、7/8の左右の信号の相対レベルを調整します (PV™14は11/12、13/14、PV 20は17/18、19/20)。
⑨ Mute
ミュートボタンは、コントロールの設定を妨げずに、エフェクト、モニタセンドから、また左/右メインミックスからチャンネル信号を除外するときに便利で簡単な方法です。
10 Clip/Mute LED
通常は、チャンネル信号レベルが過負荷ポイントに近づいていることを示すランプです。ミュートがオンのときにも点灯します。クリップインジケータ回路がチャンネルの多くのポイントで信号をモニタし、クリッピングを残らずキャッチするようにしています。+19 dBu で点灯し、ゲインまたはEQ ブーストを下げる必要のあることを警告します。点灯時はおよそ3dBのヘッドルームが残ります。
⑪ Signal LED
signal LED は、チャンネルレベルが約 -20 dBu に達すると点灯します。これは、どのチャンネルがアクティブかを示すだけでなく、ミニレベルメーターにもなります。
⑫ フェーダ
チャンネルフェーダは、信号レベルを左右のミックスとエフェクトセンドコントロールに設定するチャンネル出力コントロールです。最適設定はo（ユニティゲイン）位置です。

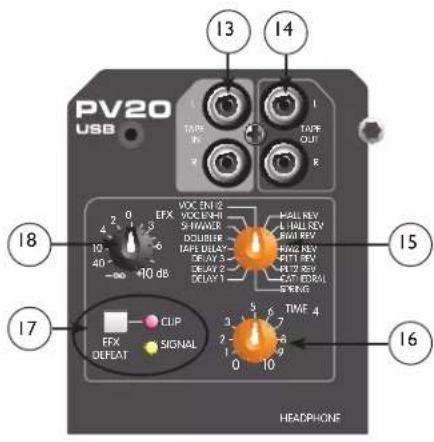

13 Tape In/Out
テープ、CD、またはコンピュータサウンドカードの出力レベルに対応するよう設計されたテープ入力ジャックです。出力レベルは、レコーダやサウンドカード入力との接続で+4 dBuです。テープ入力は、テープ/USBをメインミックススイッチ(27)に加えることによってもう1つのステレオ入力として使用できます。また、レコーダ/サウンドカード出力を、フィードバックのリスクなくモニタするためにもテープ入力を使用できます。
⑮ EFX セレクト
16のエフェクトから1つを選択するロータリースイッチです。次の表を参照してください。
| エフェクト 説明 | 用途 パラメータ | |||
| 1 Hall | Rev 中規模コンサートホール | アンサンブル Rev時間 | ||
| 2 Large | ge Hall Rev 照明を落とした大型コンサートホール 汎用リバーブ Rev時間 | |||
| 3 | Room 1 Rev | 明るく親しみやすい部屋 | ポップボーカル | Rev時間 |
| 4 | Room 2 Rev | 照明を落とした大きな部屋 | ドラム、リズム | Rev時間 |
| 5 | Plate 1 Rev | 明るい | ポップボーカル | Rev時間 |
| 6 | Plate 2 Rev | 低照明 | ドラム | Rev時間 |
| 7 | Cathedral | 大きな空間、長い、低照明 | クワイア | Rev時間 |
| 8 | Spring | クラシックスプリング | ギター | Rev時間 |
| 9 | Delay 1 | シングルディレイ(スラップパック) | ボーカル/インスト | Dly時間 |
| 10 | Delay 2 | 繰り返しのある温かいディレイ | インストルメント | Dly時間 |
| 11 | Delay 3 | 繰り返しのある暗いディレイ | インストルメント | Dly時間 |
| 12 | Tape Delay | 温かいディレイ | インストルメント | Dly時間/フィードバック |
| 13 | Doubler | シングルディレイ、30~120 ms | インストルメント | Dly時間 |
| 14 | Shimmer | 変調のある温かいディレイ | インストルメント | Dly時間 |
| 15 | Vocal Enhancement 1 | 明るい、ルームリバーブを追加 | ボーカル | Revレベル |
| 16 | Vocal Enhancement 2 | 明るい、スプリングリバーブを追加 | ボーカル | Revレベル |
フロントパネル
16 EFX 時間
リバーブやディレイの時間を調整します。
⑰ 緑色信号 LED、赤色クリップ LED
緑色信号 LED と赤色クリップ LED は、PV 10、PV 14、PV 20 エフェクトプロセッサへの動作入力レベルを設定するため用いられます。プロセッサへの信号レベルは、チャンネルフェーダ、エフェクトセンド、およびエフェクトセンドマスタのコントロールに影響を受けます。最初にマスターコントロール (20) を o (12 時) にセットし、次に、信号LED が点灯し、クリップLED が点滅するようにチャンネルセンドを調整します。クリップは LED はクリッピングより下の 6 dB で点灯します。EFX ディフィートを押すとエフェクト信号がミュートされ、クリップ/ミュート LED が点灯します。
18 EFXリターン
入力レベルが設定されていれば (17参照)、EFX リターンコントロールを使い、エフェクトプロセッサ出力をメイン左/右出力にミックスすることができます。少しのリバーブでもその効果は無視できません。

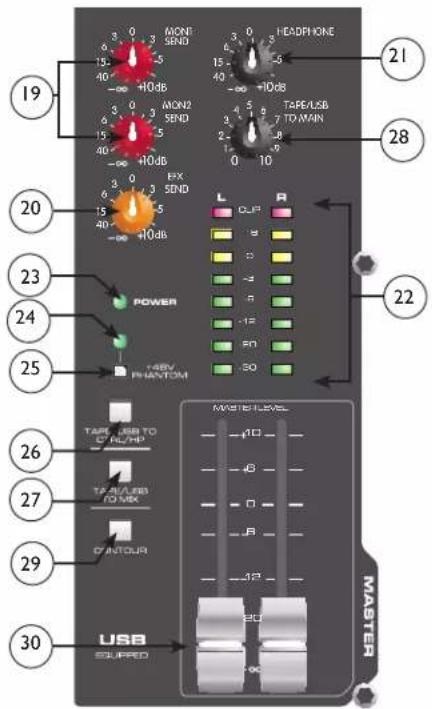

⑲ MON Send マスター
モニタミックスの出カレベルマスターコントロールです。モニタセンドジャック (37) に送られる出カレベルは、チャンネルのモニタセンドコントロール (6) とこのマスターコントロールによって調整されます。
(20) EFX Send マスター
EFXミックスの出力レベルマスターコントロールです。EFX センドジャックと内部エフェクトプロセッサに送られる出力レベルは、チャンネルフェーダ (12)、チャンネル EFX センドコントロール (7)、およびこのマスターコントロールによって調整されます。このコントロールは0位置にセットすることをおすすめします。
②1 Headphone レベル
このノブは、ヘッドフォンとコントロールルームの出力レベルをセットします。聴覚障害を避けるため、ヘッドフォンを使用する前にダイヤルを反時計回りに終わりまで回してください。ちょうどいいリスニングレベルになるまで、ノブを時計回りにゆっくり回します。通常、ヘッドフォンの信号は左/右信号です。テープ・ツー・コントロールルーム (26) がオンのとき、テープ信号も追加されます。
(22) LED メーター
メイン左/右出力のレベルをモニタするため、8セグメント LED
アレイが 2 つ用意されています。これらのメーターのレンジは-30 dB～+19 dBです。メーターの0 dB位置は出力の+4 dBuに相当します。
23 Power LED
AC 電源が本体に供給され、電源スイッチがオンで、本体が正常に動作していることを示すLEDです。
24 Phantom Power LED
このLEDは、Phantom Power Switch (25)が入ったときに点灯します。
25 Phantom Power Switch
+48 VDC 電圧を XLR 入力コネクタに印加し、ファントム電源を必要とするマイクに電源を供給します。
ファントム電源を使用する場合、非平衡ダイナミックマイクその他のデバイスはXLR入力に接続しないでください。
26 Tape To CTRL/HP
このスイッチを押すと、テーブリターンがコントロールルーム (39) と ヘッドフォン出力 (41) に加わり、遅延ゼロのモニタリングができます。
このスイッチを押すと、信号はテープ入力 (13) またはUSB 入力 (44) から左/右出力 (40) ヘルーティングされます。USB 入力レベルはコンピュータのボリュームコントロールで調整されます。
このノブは、テープ入力 (13) または USB 入力 (44) ボリュームを調整するとき便利です。(モデル PV™10、PV™14 では、USB 入力 (44) ボリュームをコンピュータのボリュームコントロールで調整します)
(29) Contour スイッチ
このスイッチをオンにすると、バスとトラブル両方の周波数が加わり、信号の状態が良くなります。これは特に、低いボリュームやテープ/CDの再生に効果的です。
③0 Master Level フェーダ
メイン左/右出力に送られたレベルを調整するMaster フェーダです。これらのコントロールをoポイント近くにセットすると最適な結果が得られます。
フロントパネル


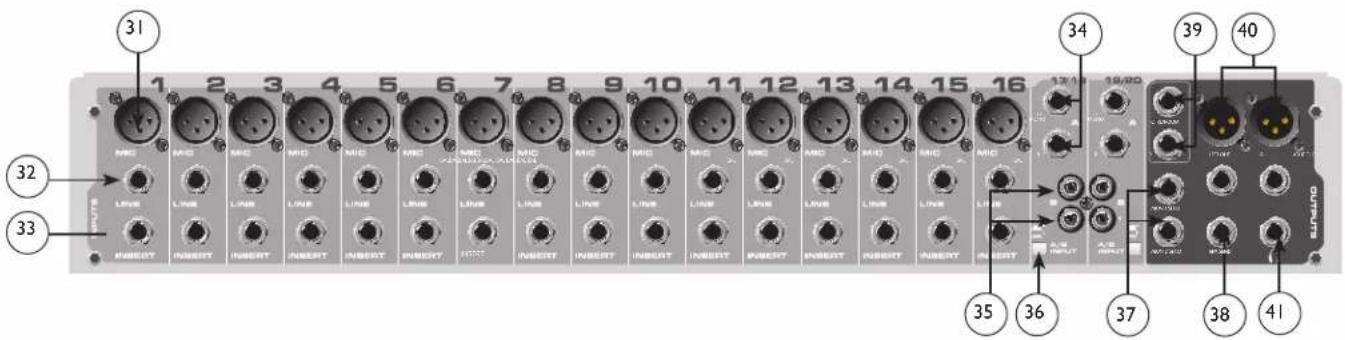

31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC MDC 32 33 LIVE LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LIME LINE MUSEXT MUSEXT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT CURRENT 34 39 40 35 36 37 38 41 OUTPUTS③1 Mic (XLR) 入力
マイクその他の低インピーダンスソースを対象に最適化されたXLR平衡入力です。ピン2は正入力です。ゲイン調整のレンジが広いので、最大+14 dBuの信号レベルまで対応できます。
③2 Line (1/4") 入力
Line 入力は1/4" 平衡 (TRS) 10 k オームインピーダンス入力を与えます。ティップは正入力で、非平衡入力に使用します。ゲインは XLR 入力よりも 20 dB 低く、ファントム電源はありません。MicとLineの入力は同時に使用しません。
リアパネル
33 Insert
外部の信号プロセッサをチャンネル信号パスに追加する1/4" TRS コネクタです。ティップ=センド；リング=リターン；スリーブ=グランド。
③4 ステレオ(1/4")入力
両方のジャックを使用するか、または左/モノ入力だけの接続であればモノ入力として、ステレオライン入力として使用できる1/4"非平衡入力です。これらのジャックをアクティブにするには、A/B入力セレクタを"A"位置にする必要があります。
35 RCA 入力
ステレオライン入力として機能する RCA 入力です。これらのジャックをアクティブにするには、A/B 入力セレクタを "B" 位置にする必要があります。
36 A/B スイッチ
PV™10、PV™14、PV™20 ミキサーの機能を拡大するため、2つのステレオソースを各ステレオライン入力に接続するA/B 入力セレクタスイッチです。スイッチは、再パッチングではなく、アクティブな入力ジャックを選択します。
37 MON センド
MON センドの特徴は、マスターセクションの 1/4" TRS Z平衡ジャックです。この出力は、ティップ、リング、スリーブ (TRS) 平衡コネクタまたは ティップ、スリーブ (TS) 非平衡コネクタと併用できます。MON ミックスは、各チャンネルの MON パスに送られる信号の量とモニタマスターコントロール(19)によって決まります。
38 EFX センド
EFX センドの特徴は、マスターセクションの 1/4" TRS Z 平衡ジャックです。これらの出力は、ティップ、リング、スリーブ (TRS) 平衡コネクタまたは ティップ、スリーブ (TS) 非平衡コネクタと併用できます。EFX ミックスは、各チャンネルのEFX バスに送られる信号の量とEFXマスターコントロールによって決まります。
39 Control Room 出力
Control Room 出力には2つの 1/4" TRS Z平衡ジャックがあります。これらの出力は、ティップ、リング、スリーブ (TRS) 平衡コネクタまたは ティップ、スリーブ (TS) 非平衡コネクタと併用できます。コントロールルーム出力レベルは、ヘッドフォンレベルコントロール (21) で調整されます。
40 左/右出力
左/右出力には、2つの1/4"TRS Z平衡ジャックと2つのXLR完全平衡出力があります。これらの1/4"出力は、ティップ、リング、スリーブ(TRS)平衡コネクタまたはティップ、スリーブ(TS)非平衡コネクタと併用できます。出力レベルはマスターレベルフェーダ(30)によって設定されます。両方の出力を同時に使用できます。
④1 Headphone 出力
ヘッドフォン出力は1/4 "TRS (ティップ＝左；リング＝右；スリーブ＝グランド) です。この出力に送られる信号は通常、左/右ミックスになります。テープからコントロールルームへのスイッチがオンのとき、テープ入力信号は左/右ミックスに加わり、ヘッドフォンでモニタできます。
リアパネル


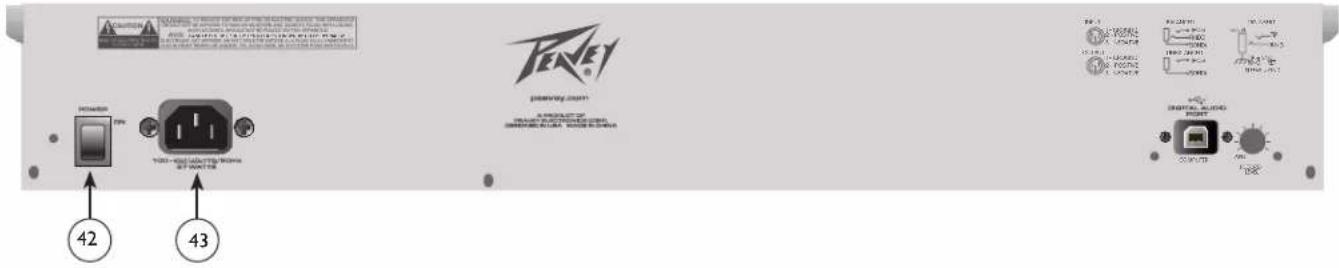

本体に電源を供給する電源スイッチです。
警告:本機の電源スイッチはラインの片側しか遮断しません。電源スイッチがOFF位置にあるとき、ミキサー内のエネルギーは危険なレベルに達することがあります。
④3 リムーバブル電源コード
このレセプタクルは、AC 電源を本体に供給する IEC ラインコード（付属）用です。ラインコードをこのコネクタおよび正しく接地した AC 電源に接続します。電源電圧（ライン電圧）が適合していない場合（本体の電圧表示を参照）、これは機器の破損につながることがあります。ラインコードプラグの接地ピンは決して取り外したり切り離したりしないでください。コンソールには、あらかじめ正しい定格のラインコードが付属しています。このコードをなくすか破損した場合は、正しい定格のものと交換してください。
NOTE FOR UK ONLY:

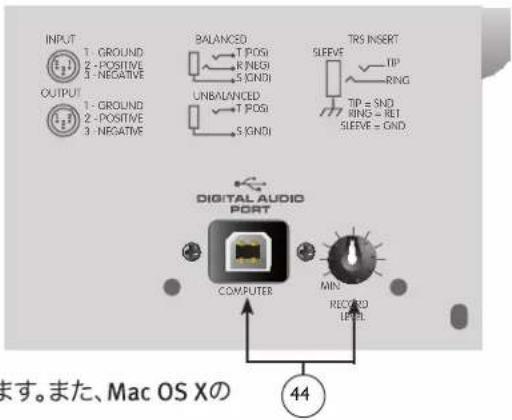

④4 USB ポート、USB レコードレベルコントロール
USB ポートは、PV™ シリーズ USB ミキサーをコンピュータに接続し、コンピュータとの間でデジタルオーディオをレコーディングまたは再生するために使用します。USB ポートは、ミキサーのメイン/テープステレオ出力をコンピュータに送ります。USB ポートに送られるメインミックス信号の量は、USBポートの横にあるレコードレベルコントロールで調整できます。USB ポートはコンピュータからデジタルオーディオを受信します。“テープ/USB ツー・ミックス”スイッチ (27) を通してメイン左/右出力にポートを割り当てることができます。USB 入力レベルはコンピュータのボリュームコントロールで調整されます。

