PV 14 USB - Mesa de mixagem de áudio PEAVEY - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PV 14 USB PEAVEY em formato PDF.
| Tipo de produto | Mesa de som |
| Marca | Peavey |
| Modelo | PV 14 USB |
| Número de canais de entrada | 14 canais: 10 mono (XLR + P10) + 2 estéreo (P10 1/4") |
| Entradas de microfone | 10 entradas XLR balanceadas com alimentação phantom 48V |
| Entradas de linha | 10 entradas P10 6,35 mm (1/4") balanceadas; 2 entradas estéreo P10 6,35 mm; 2 entradas RCA |
| Equalização | 3 bandas por canal (Hi, Mid, Low) com +/-15 dB |
| Filtro passa-altas | 80 Hz em cada entrada de microfone |
| Processador de efeitos | Digital com 16 predefinições (reverberações, delays, etc.) |
| Envios auxiliares | 1 envio monitor (MON) e 1 envio efeito (EFX) por canal |
| Conectividade USB | Porta USB para gravação/reprodução de/para um computador |
| Saídas principais | 2 saídas XLR balanceadas (L/R) + 2 saídas P10 6,35 mm balanceadas |
| Saídas adicionais | Saída de fones (P10 6,35 mm), saídas Control Room (P10 6,35 mm), saídas Tape (RCA) |
| Alimentação phantom | 48V comutável em todas as entradas de microfone |
| Indicadores LED | LED de nível por canal, LED de clipping, LED de mute, LED de alimentação e phantom |
| Dimensões (L x P x A) | 40,96 cm x 37,47 cm x 8,89 cm |
| Peso | Aproximadamente 5,5 kg (estimativa) |
| Alimentação | Fonte interna 100-240V AC, 50/60 Hz |
| Consumo | Não especificado |
| Montagem em rack | Possível com kit opcional |
| Manutenção e limpeza | Limpar com pano seco; não usar líquidos |
| Segurança | Não expor à umidade; desconectar em caso de tempestade; confiar reparos a técnico autorizado |
| Reparabilidade | Peças de reposição disponíveis no SAV Peavey |
| Garantia | Consultar o revendedor ou site Peavey |
Perguntas frequentes - PV 14 USB PEAVEY
Perguntas dos utilizadores sobre PV 14 USB PEAVEY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Mesa de mixagem de áudio em formato PDF gratuitamente! Encontre o seu manual PV 14 USB - PEAVEY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PV 14 USB da marca PEAVEY.
MANUAL DE UTILIZADOR PV 14 USB PEAVEY
Destinado a alertar o usuário da presença de "voltagem perigosa" não isolada dentro do receptáculo do produto que pode ser de magnitude suficiente para constituir um risco de choque elétrico a pessoas.
Destinado a alertar o usuário da presença de instruções importantes de operação e manutenção (conserto) na literatura que acompanha o produto.
CUIDADO: Risco de choque elétrico — NÃO ABRA!
CUIDADO: Para evitar o risco de choque elétrico, não remova a cobertura. Contém peças não reparáveis pelo usuário. Entregue todos os consertos apenas a pessoal qualificado.
ADVERTÊNCIA: Para evitar choques elétricos ou perigo de incêndio, este aparelho não deve ser exposto à chuva ou umidade e objetos cheios de líquidos, tais como vasos, não devem ser colocados sobre ele. Antes de usar este aparelho, leia o guia de operação para mais advertências.

Terminal de aterramento de proteção. O aparelho deve ser ligado a uma tomada eléctrica com ligação à terra de proteção.

ADVERTÊNCIA: Ao usar eletrodomésticos, precauções básicas devem sempre ser seguidas, incluindo as seguintes:
- Leia estas instruções.
- Mantenha estas instruções.
- Preste atenção a todas as advertências.
- Siga todas as instruções.
- Não use este aparelho perto d'água.
- Limpe somente com um pano seco.
- Não obstrua nenhuma das aberturas de ventilação. Instale de acordo com as instruções do fabricante.
- Não instale perto de nenhuma fonte de calor tais como radiadores, registros de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
- Não desafie o propósito de segurança do plugue polarizado ou do tipo aterrado. Um plugue polarizado tem duas lâminas com uma mais larga que a outra. Um plugue do tipo aterrado tem duas lâminas e um terceiro plugue terra. A lâmina larga ou o terceiro pino são fornecidos para sua segurança. Se o plugue disponibilizado não couber em sua tomada, consulte um eletricista para troca da tomada obsoleta.
- Proteja o cabo de energia para não ser pisado ou espremido principalmente em plugues, recipientes e o ponto de onde sai do aparelho.
- Use apenas conexões/ acessórios fornecidos pelo fabricante.
- Use apenas um carrinho, banqueta, tripé, suporte, ou mesa especificado pelo fabricante, ou vendido com o aparelho. Quando um carrinho for usado, tome cuidado ao mover a combinação carrinho/aparelho para evitar ferimentos por tombamento.
- Tire esse aparelho da tomada durante tempestades de raios ou quando for ficar sem usar por longos períodos de tempo.
- Entregue todos os consertos apenas a pessoal qualificado. O conserto é necessário quando o aparelho tiver sofrido qualquer dano, tais como o cabo de energia ou plugue estiverem danificados, líquidos tenham sido derramados ou objetos tenham caído no aparelho, o aparelho tenha sido submetido à chuva ou umidade, não funcionar normalmente, ou tenha sido deixado cair.
- Nunca quebre fora o pino terra. Escreva pedindo nosso livreto grátis “Perigos de Choque e Aterramento.” Ligue apenas a um suprimento de energia do tipo marcado na unidade adjacente ao fio de fornecimento de energia.
- Se este produto for ser montado em uma estante para equipamentos, deve ser montado um suporte traseiro.
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
- Este aparelho elétrico não deve ser exposto a pingos ou respingos e deve ser tomado cuidado para não colocar objetos contendo líquidos, tais como vasos, sobre o aparelho.
- O comutador liga/desliga nesta unidade não interrompe ambos os lados da rede elétrica primária. Energia perigosa pode estar presente dentro do chassi quando o comutador liga/desliga estiver na posição desligado. O plugue de alimentação ou um dispositivo de união é usado como dispositivo de desligamento, o dispositivo de desligamento deve permanecer pronto para funcionar.
- Exposição a níveis de barulho extremamente altos podem causar perda permanente de audição. As pessoas variam consideravelmente em susceptibilidade a perda de audição causada por ruídos, mas quase todo mundo vai perder algo da audição se exposto a ruído suficientemente intenso por tempo suficiente. A Administração de Segurança Ocupacional e Saúde americana (OSHA) especificou os seguintes níveis permissíveis de exposição a ruído:
Duração Por Dia Em Horas dBA de Nível de Som, Resposta Lenta
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 100 | |
| 1 1/2 102 | |
| 1 105 | |
| 1/2 110 |
1/4 ou menos 115
De acordo com a OSHA, qualquer exposição excedente aos limites permissíveis acima pode resultar em alguma perda de audição. Tampões de ouvido ou protetores sobre os canais do ouvido ou sobre as orelhas precisam ser usados ao operar este sistema de amplificação para poder evitar uma perda permanente de audição, se a exposição for em excesso aos limites acima estabelecidos. Para assegurar contra exposição perigosa potencial a níveis de alta pressão de ruído, é recomendado que todas as pessoas expostas a equipamento capaz de produzir níveis de alta pressão de ruído tais como este sistema de amplificação estejam protegidas por protetores de ouvido enquanto esta unidade estiver em funcionamento.
GUARDE ESSAS INSTRUÇÕES!
安全のための重要事項
31 Entradas XLR para Micro

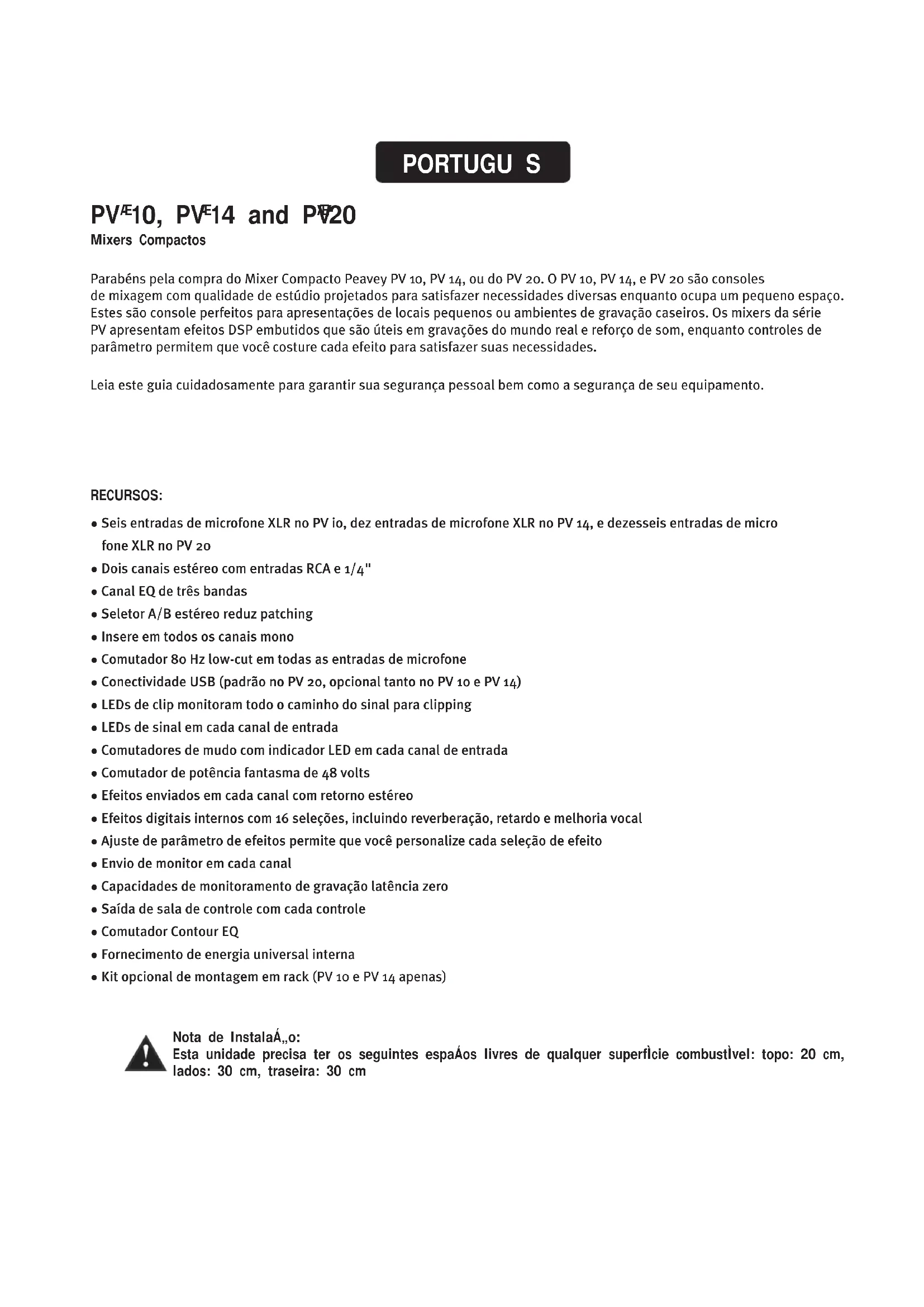

Parabéns pela compra do Mixer Compacto Peavey PV 10, PV 14, ou do PV 20. O PV 10, PV 14, e PV 20 são consoles de mixagem com qualidade de estúdio projetados para satisfazer necessidades diversas enquanto ocupa um pequeno espaço. Estes são console perfeitos para apresentações de locais pequenos ou ambientes de gravação caseiros. Os mixers da série PV apresentam efeitos DSP embutidos que são úteis em gravações do mundo real e reforço de som, enquanto controles de parâmetro permitem que você costure cada efeito para satisfazer suas necessidades.
Leia este guia cuidadosamente para garantir sua segurança pessoal bem como a segurança de seu equipamento.
RECURSOS:
- Seis entradas de microfone XLR no PV io, dez entradas de microfone XLR no PV 14, e dezesseis entradas de microfone XLR no PV 20
- Dois canais estéreo com entradas RCA e 1/4"
- Canal EQ de três bandas
- Seletor A/B estéreo reduz patching
- Insere em todos os canais mono
- Comutador 80 Hz low-cut em todas as entradas de microfone
- Conectividade USB (padrão no PV 20, opcional tanto no PV 10 e PV 14)
- LEDs de clip monitoram todo o caminho do sinal para clipping
• LEDs de sinal em cada canal de entrada - Comutadores de mudo com indicador LED em cada canal de entrada
- Comutador de potência fantasma de 48 volts
- Efeitos enviados em cada canal com retorno estéreo
- Efeitos digitais internos com 16 seleções, incluindo reverberação, retardo e melhoria vocal
- Ajuste de parâmetro de efeitos permite que você personalize cada seleção de efeito
- Envio de monitor em cada canal
- Capacidades de monitoramento de gravação latência zero
- Saída de sala de controle com cada controle
- Comutador Contour EQ
- Fornecimento de energia universal interna
- Kit opcional de montagem em rack (PV 10 e PV 14 apenas)

Nota de InstalaÁ,,o:
Esta unidade precisa ter os seguintes espaÃos livres de qualquer superfície combustível: topo: 20 cm, lados: 30 cm, traseira: 30 cm

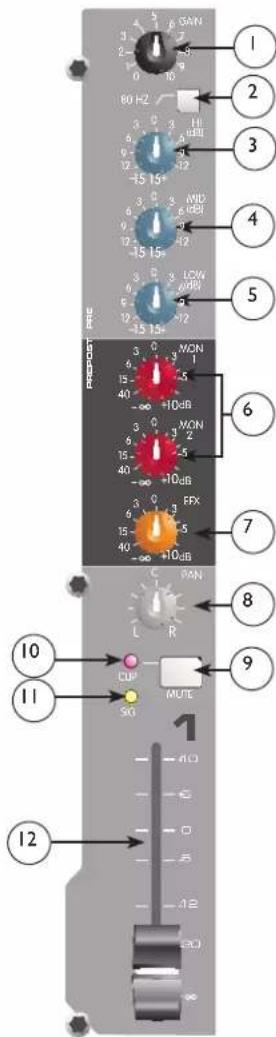

Gain
Este controle estabelece o nível de operação nominal para o canal. O ganho de entrada pode ser ajustado em uma ampla faixa para compensar vozes suaves ou bateria muito altas. Para minimizar a razão sinal-a-ruído, o ganho deve ser definido ao nível adequado, com o Fader de canal (12) definido para o. Se o LED clip acender e ficar aceso, tente reduzir o ganho.
2 Low Cut 80 Hz
O filtro de corte baixo tem uma frequência de corte de 80 Hz. Quando empregado, pode melhorar a clareza removendo frequências baixas que tornam o som mixado sujo. Esta função é especialmente útil quando se toca ao ar livre em um dia com vento ou em um palco com som esvaziado, barulhento. Estes tipos de som ambiente podem roubar a energia de seu sistema de som. Empregar este comutador vai remover estas frequências do sistema e restaurar a energia onde necessário.
③ Hi EQ
Este controle de tom ativo (tipo shelving: ±15 dB) varia o nível da faixa de alta frequência.
4 Mid EQ
Este controle de tom ativo (peak dip: ±15 dB) varia o nível da faixa de média frequência.
⑤ Low EQ
Este controle de tom ativo (tipo shelving: ±15 dB) varia o nível da faixa de baixa frequência.
Cuidado : A amplificação de baixa frequência excessiva faz aumentar o consumo de energia e aumenta a possibilidade de dano ao alto-falante.
6 Envio MON (Envio MON 2 no PVô20 apenas)
Este controle ajusta o nível do sinal do canal enviado para a saída do monitor. O sinal é tomado antes do Fader de canal (12) mas depois do canal EQ.
7 Envio EFX
Este controle ajusta o nível do sinal do canal adicionado aos efeitos mix. O sinal de envio de efeitos é tomado após Fader de canal (12) de modo que os ajustes feitos ao fader vão também afetar o nível de envio.
8 Pan
Este botão controla a colocação do sinal no campo estéreo. Quando girado completamente no sentido anti-horário, o sinal está presente apenas no canal esquerdo, quando girado completamente no sentido horário, apenas no canal direito. Este controle funciona como um controle de equilíbrio para ajustar o nível relativo dos sinais esquerdo e direito em canais estéreo 5/6 e 7/8 no PV 10 (11/12 e 13/14 no PV 14,17/18 e 19/20 no PV 20).
9 Mute
O botão mudo é um modo rápido de remover o sinal do canal do mix principal esquerdo/direito, assim como efeitos e envios do monitor, sem perturbar as configurações de controle.
10 LED Clip/ Mute
Esta luz normalmente indica que o nível de sinal do canal está se aproximando do ponto de sobrecarga, mas também acende quando o mudo estiver ligado. O circuito indicador de clip monitora o sinal em muitos pontos no canal para garantir que pegue todas as instâncias de clipping. Ilumina a +19 dBu e adverte que o ganho ou boost EQ devem ser reduzidos. Quando acende, a grosso modo 3 dB de altura livre permanecem.
LED de Signal
O LED de sinal acende quando o nível de canal alcança -20 dBu. Isso não apenas indica que canais estão ativos, mas também serve como um mini medidor de nível.

Fader
O canal Fader é o controle de saída de canal, que define o nível de sinal para o mix esquerdo e direito e o controle dos efeitos enviados. A configuração ideal é a posição (unity gain).

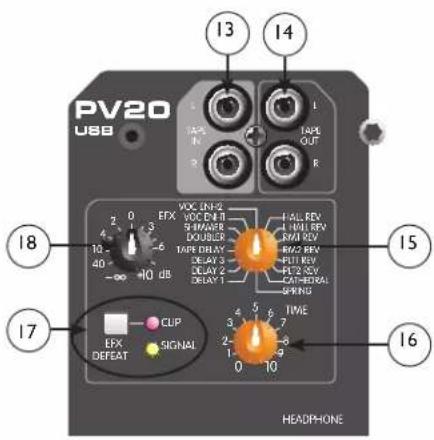

Tape In/ Out
Os jacks de entrada de fita são projetados para acomodar níveis de saída de fita, CD, ou cartão de som de computador. O nível de saída é +4 dBu para conexão a um gravador ou entrada de cartão de som. As entradas de fita podem ser usadas como
OBSERVAÇÃO: A entrada USB é dirigida para a Tape Input esquerda/direita. Se outro dispositivo for conectado a Tape Input, este sinal vai ser combinado com o sinal de entrada USB.

SeleÁ,,o EFX
Esta chave rotatória seleciona um dos dezesseis efeitos disponíveis. Conforme exibido na tabela abaixo.
| Efeito Descrição Aplicação Parâmetro | ||||
| 1 Hall | Rev Sala de Concerto Média Grupo Tempo de Rev. | |||
| 2 Large | Hall Rev Sala de Concerto Grande Escura Geração de Reverb. Tempo de Rev. | |||
| 3 | Room 1 Rev | Brilho de Sala Privada | Vocal Pop | Tempo de Rev. |
| 4 | Room 2 Rev | Sala Grande Escura | Bateria, Ritmo | Tempo de Rev. |
| 5 | Plate 1 Rev | Brilho | Vocal Pop | Tempo de Rev. |
| 6 | Plate 2 Rev | Escuro | Bateria | Tempo de Rev. |
| 7 | Cathedral | Área Grande, Comprida e Escura | Coro | Tempo de Rev. |
| 8 | Spring | Primavera Clássica | Violão | Tempo de Rev. |
| 9 | Delay 1 | Atraso único (grave) | Voc/Inst | Tempo de Atraso |
| 10 | Delay 2 | Atraso Quente com Repetições | Instrumentos | Tempo de Atraso |
| 11 | Delay 3 | Atraso Escuro com Repetições | Instrumentos | Tempo de Atraso |
| 12 | Tape Delay | Atraso Quente | Instrumentos | Tempo/Retorno de Atraso |
| 13 | Doubler | Atraso Único, 30 -120 ms | Instrumentos | Tempo de Atraso |
| 14 | Shimmer | Atraso Quente com Modulação | Instrumentos | Tempo de Atraso |
| 15 | Vocal Enhancement 1 | Ilumina e Adiciona Reverberação de Ambiente | Vocais | Nível rev |
| 16 | Vocal Enhancement 2 | Reverberação Iluminada e Adição de Primavera | Vocais | Nível rev |
16 TEMPO EFX
Esse controle ajusta o tempo de reverberação ou atraso específicos.
17 LED de Sinal Verde e LED de Clip Vermelho
O LED de sinal verde e o LED de clip vermelho são usados para configurar o nível de entrada de operação para os processadores de efeitos do PV 10, PV 14, e PV 20. O nível de sina para o processador é afetado pelo Fader de canal, os Controles de Effects Send e Effects Send Master. Comece com o Master Control (20) definido para o (1/2 dia) e ajuste os envios de canal de modo que o LED de sinal acenda e o LED de clip pisque ocasionalmente, se piscar. O LED de clip acende 6 dB abaixo de clipping. Pressionar EFX tira o mudo do sinal de efeito e acende o LED clip/mute.
18 Retorno EFX
Uma vez que o nível de entrada seja definido (consulte 17) use o controle de retorno EFX para mixar a saída do processador de efeitos para a saídas principais esquerda/direita. Lembre-se, uma pequena reverberação vai longe.

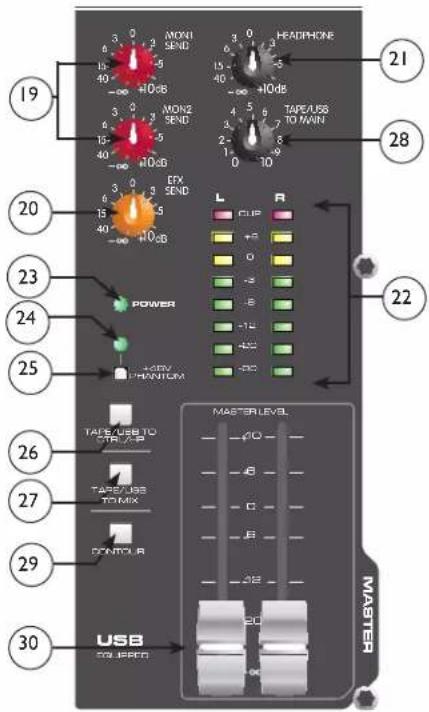

19 MON Send Master
Este é o nível de saída máster para o mix do monitor. O nível de saída enviado ao jack Monitor Send (37) é controlado pelos controles Monitor Send (6) e por este controle máster.
20 EFX Send Master
Este é o controle de nível de saída máster para o mix EFX. O nível de saída enviado ao jack EFX Send e ai processador de efeitos internos é controlado pelo Fader de canal (12), os controles do canal EFX Send (7), e por este controle máster. A posição o é recomendada para configuração deste controle.
21 Nível do Fone de Ouvido
Este botão configura os níveis de saída do fone de ouvido e sala de controle. Para evitar danos à audição, certifique-se de girar o botão totalmente no sentido anti-horário antes de usar os fones de ouvido. Gire o botão lentamente no sentido horário até que um nível de audição confortável seja conseguido. Normalmente, o sinal dos fones de ouvido é o sinal esquerdo/direito. Se Tape to Control Room (26) estiver ligado, o sinal de fita é também incluído.

Duas disposições de LED de oito segmentos são dados para monitorar os níveis das saídas principais esquerda/direita. Estes medidores vão de -30 dB a +19 dB. A posição o dB no medidor corresponde a +4 dBu nas saídas.
23 LED de Energia
Este LED indica que energia CA é fornecida à unidade, o comutador de energia está ligado, e a unidade está funcionando adequadamente.
24 LED Phantom Power
Este LED acende quando o Phantom Power Switch (25) foi ligado.
Painel Frontal

Comutador Phantom Power
Este comutador aplica tensão +48 VDC aos conectores de entrada XLR para energizar microfones que requeiram alimentação phantom.
Se alimentação fantasma for usada, não conecte microfones não balanceados dinâmicos ou outros dispositivos às entradas XLR.
Tape To CTRL/HP
Apertar este botão adiciona o retorno de fita às Saídas Sala de Controle (39) e Saídas de Fone de Ouvido (41) para monitoramento de latência zero.
Apertar este botão leva o sinal de Saídas de Fita (13) ou entrada USB (44) para as Saídas Esquerda/Direita (40). O nível de entrada USB é controlado pelo controle de volume do computador.
Tape/ USB to Main (PVô20 apen as)
Este botão disponibiliza um modo conveniente para ajustar a Entrada de Fita (13) or USB Input (44) volume. (Nos modelos PV 10 e PV 14, ajuste o volume de entrada USB (44) com o controle de volume do computador).
Comutador de Contorno
Ligar este comutador aumenta o sinal adicionando frequências tanto de baixos quanto de agudos. Isso é especialmente eficaz a volumes mais baixos ou reprodução de fita/CD.
Faders de Nível M-ster
Estes Faders Máster controlam os níveis enviados às saídas principais esquerda/direita. Melhores resultados são obtidos quando estes controles estão configurados perto do ponto o.

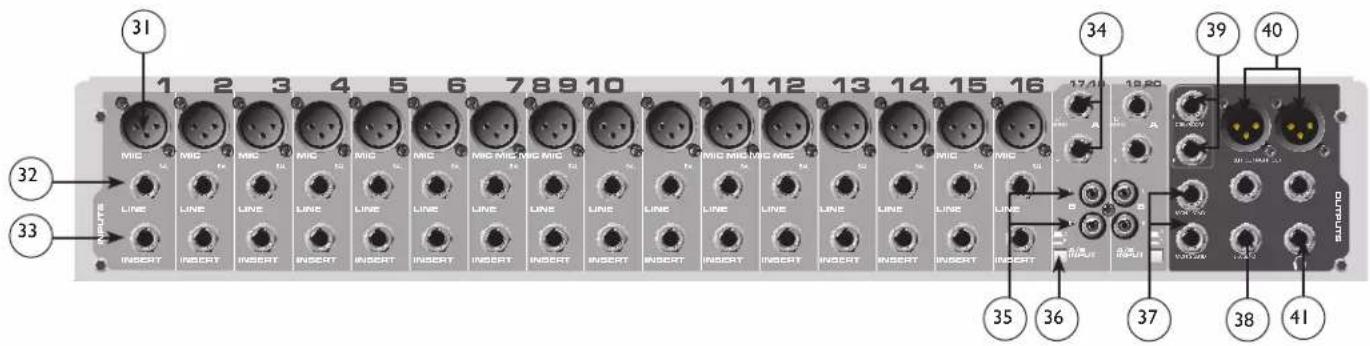

Painel traseiro

As entradas XLR equilibradas são otimizadas por um microfone ou outra fonte de baixa impedância. O pino 2 é a entrada positiva. Por causa da ampla faixa de ajuste de ganho, os níveis sinais de até +14 dBu podem ser acomodados.
Entradas Line (1/4")
Entradas de linha fornecem entrada 1/4" balanceada (TRS) 10 k Ohm. A ponta é a entrada positiva e deve ser usada para entradas desbalanceadas. Tem 20 dB menos ganho que a entrada XLR e não tem alimentação fantasma disponível. As entradas Mic e Line não devem ser usadas simultaneamente.
33 Insert
Os conectores 1/4" TRS permitem que processadores de sinal externos sejam inseridos no caminho do sinal de canal. Ponta = Enviar; Anel = Retornar; Manga = Terra.
34 Entradas EstÈreo (1/4")
Estas entradas não balanceadas 1/4" funcionam como uma linha estéreo usando ambos os jacks ou como uma entrada mono se a conexão for feita apenas para a entrada esquerda/mono. O seletor de entrada A/B precisa estar na posição "A" para que estes jacks fiquem ativos.
35 Entradas RCA
Estas entradas RCA funcionam como entradas de linha estéreo. O seletor de entrada A/B precisa estar na posição "B" para que estes jacks fiquem ativos.
36 Comutador A/B
O seletor de entrada A/B expande a capacidade dos mixers do PV™10, PV™14, e PV™20 permitindo que as duas fontes estéreo sejam conectadas a cada entrada de linha estéreo. Em vez de repatch, o comutador seleciona que jacks estão ativos.
37 MON Send
MON Send apresenta um jack 1/4" TRS Z balanceado na seção máster. Esta saída pode ser usada com conectores Tip, Ring, Sleeve (TRS) balanceados ou Tip, Sleeve (TS) não balanceados. O mix MON é determinado pela quantidade de sinal enviado ao barramento MON em cada canal e pelo controle Monitor Máster (19).
38 Envio EFX
EFX Send apresenta um jack 1/4" TRS Z balanceado na seção máster. Estas saídas podem ser usadas com conectores Tip, Ring, Sleeve (TRS) balanceados ou Tip, Sleeve (TS) não balanceados. O mix EFX é determinado pela quantidade de sinal enviado ao barramento EFX em cada canal e pelo controle monitor máster EFX.
39 Saïdas Control Room
As saídas da Sala de Controle apresentam jacks 1/4" TRS Z não balanceados. Estas saídas podem ser usadas com conectores Tip, Ring, Sleeve (TRS) balanceados ou Tip, Sleeve (TS) não balanceados. O nível de saída da Sala de Controle é ajustado com o controle de nível do Fone de Ouvido (21).
40 Saïdas Esquerda/Direita
As saídas esquerda/direita apresentam jacks 1/4" TRS Z balanceados e duas saídas XLR totalmente balanceadas. Estas saídas ¼" podem ser usadas com conectores Tip, Ring, Sleeve (TRS) balanceados ou Tip, Sleeve (TS) não balanceados. O nível de saída é definido pelos Faders de Nível Máster (30). Ambas as saídas podem ser usadas simultaneamente.
41 Saïda de fone de ouvido
A saída do fone de ouvido é 1/4" TRS (Ponta = Esquerda; Anel = Direita; Manga = Terra). O sinal enviado a esta saída é normalmente o mix esquerdo/direito. Quando o comutador Tape to Control Room é ligado, o sinal de entrada de fita é adicionado ao mix esquerdo/direito e pode ser monitorado nos fones de ouvido.

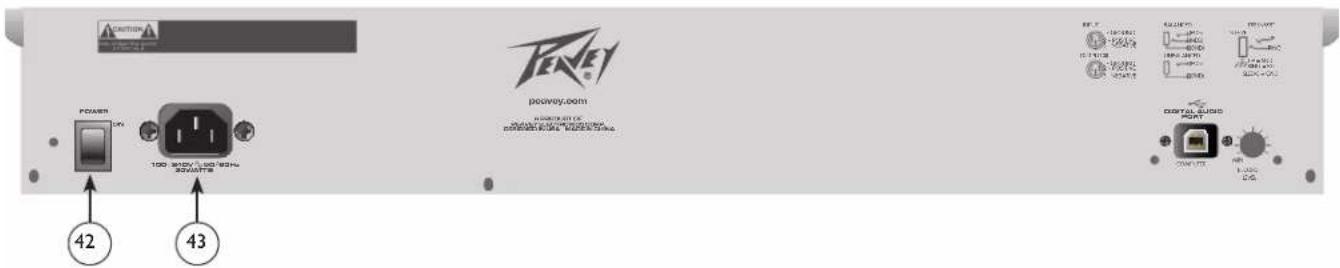

Painel traseiro
42 Comutador de Energia
Aviso: O botão de energia nesta unidade quebra apenas um lado da linha. Energia perigosa pode estar presente dentro do mixer mesmo quando a chave de energia estiver na posição OFF [Desligado].
43 Cabo de Removível de Energia
Este receptáculo é para um cabo de energia IEC (fornecido) que fornece energia CA à unidade. Conecte o cabo a este conector e a uma tomada CA aterrada adequadamente. Danos ao equipamento podem ocorrer se uma tensão de linha inadequada for usada (consulte a marcação de voltagem na unidade). Nunca remova ou corte o pino de aterramento do cabo de energia. O console é fornecido com um cabo de energia classificado adequadamente. Se perdido ou danificado, substitua este cabo por um com a classificação adequada.
NOTE FOR UK ONLY:

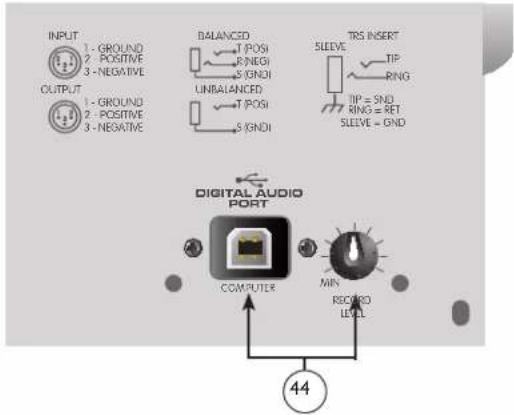

44 Porta USB e Controle de Nível de GravaÁ„o USB
A porta USB é usada para conectar o mixe USB Série PV™ a um computador para gravação ou reprodução de áudio digital para/de seu computador. A porta USB envia a saída/fita estéreo principal do mixer para o computador. A quantidade de sinal do mix principal sendo enviada para a porta USB pode ser ajustada usando-se o controle Record Level localizado ao lado da porta USB. A porta USB recebe áudio digital a partir do computador; pode então ser designada ataves do computador "Tape/USB to Mix" (27) para a saída principal esquerda/direita. O nível de entrada USB é controlado pelo controle de volume do computador.

