Escort 6000 - 하이파이 시스템 PEAVEY - 무료 사용 설명서

제품 유형	휴대용 앰프 내장 사운드 시스템
브랜드	Peavey
모델	Escort 6000
치수 (높이 x 너비 x 깊이)	36.8 cm x 93.3 cm x 39.4 cm
조립 무게 (스탠드 포함)	22.67 kg
출력 전력	300 W RMS 채널당 (스테레오)
주파수 응답	40 Hz ~ 20 kHz ± 3 dB
왜곡	0.2% 미만 THD (정격 출력 시)
신호 대 잡음비	88 dB (마이크 입력)
전원 공급	115V AC 60Hz 또는 230V AC 50/60Hz
스피커	2웨이: 10인치(254mm) 우퍼 + 압전 트위터
입력 채널 수	9채널 (마이크/라인 5 + 미디어 4)
마이크/라인 입력	7 x XLR 콤보 (XLR + 6.35mm 잭)
멀티미디어 입력	RCA 스테레오, 3.5mm 잭, USB, 블루투스
블루투스	무선 오디오 재생 (장애물에 따라 거리 가변)
디지털 이펙트	31가지 이펙트 (리버브, 딜레이, 코러스, 인핸서) + 옵션 바이패스 페달
그래픽 이퀄라이저	7밴드 (80, 250, 500, 1k, 2k, 4k, 10k Hz) + FLS (피드백 위치 확인 시스템)
출력	2 x 스피커 출력 (좌/우), 서브우퍼 출력 (100Hz), 모니터 출력
보호	DDT 리미터 (포화 방지)
운반	접이식 스피커 스탠드와 수납 공간이 있는 롤링 케이스
포함 액세서리	스피커 케이블 2개(15'), PV 마이크(모델에 따라 다름), 전원 케이블
유지 관리 및 청소	마른 천 사용; 습기에 노출 금지; 청소 전 전원 분리
안전	반드시 접지; 개봉 금지; 공인 기술자에 의한 수리
수리 가능성	공인 Peavey 대리점에서 부품 구매 가능

자주 묻는 질문 - Escort 6000 PEAVEY

Escort 6000에 블루투스 기기를 어떻게 페어링하나요?

블루투스/USB 스위치를 위쪽(블루투스)으로 옮깁니다. 'Bluetooth Active' LED가 깜박여야 합니다. 스마트폰에서 블루투스를 켜고 'ES6000'을 검색하여 선택합니다. 페어링을 확인합니다. 연결되면 LED가 계속 켜져 있습니다.

화면은 켜져 있는데 스피커에서 소리가 나지 않으면 어떻게 하나요?

MASTER LEVEL 및 CHANNEL LEVEL 컨트롤이 충분히 돌아가 있는지(최소 위치 이상) 확인하세요. 스피커 케이블이 제대로 연결되었는지, 마이크가 활성화되었는지 확인하세요. 연결된 소스도 확인하십시오.

하울링을 제거하기 위해 FLS 기능을 어떻게 사용하나요?

그래픽 이퀄라이저의 모든 슬라이더를 0으로 설정합니다. 하울링이 발생할 때까지 볼륨을 높입니다. 이퀄라이저 위의 FLS LED를 확인합니다. 표시된 주파수에 해당하는 슬라이더를 낮춥니다. 필요하면 반복합니다.

추가 서브우퍼를 연결할 수 있나요?

네, 믹서 뒷면의 서브우퍼 출력(100Hz 로우패스 필터)을 사용하세요. 6.35mm 잭 케이블을 앰프 내장 서브우퍼 또는 전용 앰프에 연결합니다. 연결 시 서브우퍼 전원이 꺼져 있는지 확인하세요.

USB 메모리에서 MP3 파일을 어떻게 재생하나요?

USB를 채널 9 포트에 삽입합니다. 블루투스/USB 스위치를 USB 위치로 내립니다. MEDIA SELECT 버튼으로 파일을 탐색하고, 눌러 선택합니다. 재생 컨트롤(재생/일시정지, 앞으로, 뒤로)은 패널에 있습니다.

소리가 왜곡될 경우 어떻게 하나요?

해당 채널의 레벨(CHANNEL LEVEL)을 줄이고 MASTER LEVEL을 조정하세요. 입력이 포화되지 않도록 하십시오. 이퀄라이저가 과도하게 강조되지 않았는지도 확인하세요. 왜곡은 소스가 너무 강해서 발생할 수 있습니다.

사용 후 Escort 6000 시스템을 어떻게 보관하나요?

스피커 스탠드를 접고 스트랩으로 고정하여 수납 공간에 넣습니다. 마이크와 케이블을 지정된 공간에 넣습니다. 스피커를 케이스 안에 앞면이 아래로 향하게 눕힙니다. 네 개의 걸쇠를 잠급니다. 그런 다음 바퀴를 이용해 시스템을 운반할 수 있습니다.

어떤 종류의 마이크를 사용할 수 있나요?

믹서는 XLR 연결을 사용하는 다이내믹 및 콘덴서 마이크를 지원합니다. Peavey PV® 마이크를 권장합니다. 라인 악기의 경우 콤보 커넥터의 6.35mm 잭 입력을 사용하세요.

스테이지 모니터를 어떻게 연결하나요?

믹서 뒷면의 MONITOR 출력에 6.35mm 잭 케이블을 연결합니다. 다른 쪽 끝을 앰프 내장 모니터 또는 앰프에 연결합니다. 모니터 레벨은 MONITOR LEVEL 컨트롤(출력 옆)로 조절합니다.

이펙트 바이패스 페달이 포함되어 있나요?

아니요, 페달(모델 Peavey 03050680)은 별매 옵션입니다. 뒷면의 FOOTSWITCH 잭에 연결합니다. 연결하면 모든 채널의 이펙트를 켜고 끌 수 있습니다.

사용 설명서 Escort 6000 PEAVEY

제품의 케이스 내에 감전을 유발할 수 있는 절연되지 않은 "위험한 전압"이 존재함을 사용자에게 알립니다.세품과 한께 세공되는 인쇄물에 중요

한 작동 및 유지 보수 (서비스) 지침이 있음을 사용자에게 알립니다.

주의: 감진 위험 — 열지 마십시오!

주의: 감진 위험을 낮추기 위해 덧게를 제거하지 마십시오. 장치 내부에는 사용자가 직접 수리할 수 있는 부품이 없습니다. 자격을 갖춘 서비스 요원에게 서비스를 의뢰하십시오.

경고: 감전 또는 화계 위험을 예방하기 위해 본 기기를 비 또는 습기에 노출하거나 꽃병과 같이 엊체 가 들어 있는 물제를 본 기기 위에 올려놓지 마십시오. 본 기기를 사용하기 전에 추가 경고 사항에 대한 작동 설명서를 읽어 주십시오.

보호 접지 단자.장치는 보호 접지 연결 전원 소켓 콘센트에 연결되어야

경고: 전기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.

1. 이 지침을 읽어 주십시오.
2. 이 지침을 준수하여 주십시오.
3. 모든 경고 사항에 주의해 주십시오.
4. 모든 지침을 따라 주십시오.
5. 물기가 있는 근처에서 이 기기를 사용하지 마십시오.
6. 마른 형깊으로만 청소해 주십시오.
7. 통풍구를 막지 마십시오.제조업체의 지침에 따라 설치해 주십시오.
8. 라디에이터,가열기,난로 또는 열을 발산하는 기타 기기(앤프 포함) 근처에 설치하지 마십시오.
9. 극성 플러그나 접지형 플러그의 안전 용도를 무시하지 마십시오. 극성 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지형 플러그에는 2개의 날과 1개의 접지 플러그가 있습니다. 넓은 날 또는 1개의 접지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으면 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.
10. 전원 코드 특히, 플러그, 소켓 및 기기에서 나오는 지점이 밝히거나 집히지 않도록 보호하십시오.
11. 제조업체에서 제공하는 부착 장치/액세서리만을 사용하십시오.
12. 제조업체에서 지정하거나 기기와 함께 판매되는 카트, 스텐드, 삼각대, 브래킷 또는 테이블만을 사용하십시오. 카트 사용 시 카트/기기 결합물을 움직일 때 전복으로 인해 부상을 입지 않도록 주의해 주십시오.
13. 번개와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그를 뽑아 놓으십시오.
14. 자격을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 전원 공급 코드 또는 플러그가 손상되거나 액체를 엕지르거나 기기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기를 노출하거나 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같이 기기가 손상된 경우에는 서비스를 받아야 합니다.
15. 접지 편을 제거하지 마십시오. 당사의 무료 소책자인 “감전 위험 및 접지”을 우편으로 주문해 주십시오. 전원 공급 코드의 기기에 표시된 유형의 전원 공급 장치만 연결해 주십시오.
    16.이 제품을 장비 략에 장착할 경우에는 후면 지지대를 설비해야 합니다.
16. 참고:·영국에 대한
    전원 전선의 색상이 기기의 리드로 다음과 같이 진행 플러그의 단자를 구분하는 색상 표시와 일치하지 않을 수 있습니다:
    (1)그린 색과 노란색 와이어는 단자에 연결해야합니다 문자 E에 의해,또는 접지 기호 또는 색,녹색 또는 녹색과 노란색으로 표시.(2)파란색의 전선은 문자 N 또는 블랙 색상으로 표시되어 단자에 연결해야합니다.(3)색 갈색 와이어는 문자 L 또는 색상빨간색으로 표시되어 단자에 연결해야합니다.
17. 전기 기기가 비나 물방울에 노출되지 않도록 주의하고 꽃병과 같이 용액이 들어 있는 물체를 기기 위에 놓지 않도록 주의해 주십시오.
18. 본 기기의 ON/OFF 스위치는 양쪽의 주기 전원을 차단하지 않습니다. ON/OFF 스위치가 OFF 위치에 있더라도 새시 내부에 위험한 전기가 흐를 수 있습니다. 기본 플러그 또는 기기 커플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능한 상태로 두어야 합니다.
19. 매우 높은 소음에 노출되면 영구적으로 칭각이 손상될 수 있습니다. 소음으로 인한 칭각 손상 가능성은 개인별로 매우 다르지만 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에게 어느 정도의 칭각 손상이 발생합니다. 미국 정부의 OSHA(작업 안전 및 건강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다.

일별 지속 시간	소음 수준 dBA, 저속 반응
8	90
6	92
4	95
3	97
2	100
112	102
1	105
12	110
14 이하	115

OSHA에 따르면 용인 가능한 위 제한 수치를 초과하여 노출된 경우 일부 청각이 손상될 수 있습니다. 위에 명시된 제한치를 초과하여 노출되는 경우 영구적인 칭각 손상을 예방하려면 이 엠프 시스템 사용 시 귀마개 또는 귀 전체를 덮는 보호구를 착용해야 합니다. 잠재적으로 위험한 높은 음압에 노출되지 않도록 하려면 이 엠프 시스템과 같이 높은 음압을 생성할 수 있는 장비에 노출되는 모든 사람이 기기가 작동하는 동안 청각 보호구를 착용하는 것이 좋습니다.

고객 여러분! 세계 최고의 정밀성을 자랑하는 휴대용 PA 시스템을 구입해 주셔시 감사합니다. Escort의 통합된 설계를 통해 휴대가 간편하면서도 사용자가 쉽게 제어하고 조작할 수 있어 학교, 교회, 단체는 물론 DJ's 및 소규모 음악 그룹 등에 매우 유용한 제품입니다. Escort에는 9개 채널을 통해 보컬, 뮤지컬 및 DJ 부문에 이상적인 파워 미서로 구동되는 듀얼 투웨이 스피커가 탑재되어 있습니다. 미서에는 다중 재생 옵션 및 Bluetooth®에 필요한 몇 개의 입력을 가진 미디어 채널은 물론 디지털 이펙트부, 풋스위치 방식의 이펙트 디피트, FLS®(Feedback Locating System) 기능을 내장한 마스터 7벤드 그래픽 EQ 등과 같은 전문 음향 기능이 탑재되어 있습니다. 휴대용 케이스에는 마이크, 케이블 및 기어(옵션)에 필요한 액세서리들을 수납할 수 있는 공간이 있습니다. Escort 케이스에는 스피키 설치용 레치, 다목직 운반용 다중 헨들 및 간편한 휴대용 훨이 들어 있습니다. 본 설명서를 주의 깊게 읽고 숙지한 다음 최신 Peavey Escort 6000의 뜨어난 사운드를 경험해 보시기 바랍니다.

기능:

• 가방 형태의 훨로 된 편리한 패키지
  • 10" 우퍼 및 piezoelectric 혼 내장 투웨이 스피커 시스템
  •9채널 파워 믹서
• USB MP3 재생
• 음악 재생용 Bluetooth®연결
  -고음질 디지털 이펙트
• 7x XLR - 1/4" 콘비네이션 이펙트
  -스테레오 RCA,3.5mm 및 미디어 재생용 USB 미디어 입력
• 7밴드 그래픽 EQ(FLS 내장)
  -접이식 스피키 스텐드 2개
  • 2×15' 스피커 케이블
  -서브우퍼 출력
• 모니터 라인 레벨 아웃
  -마이크,케이블 등의 액세서리 보관 공간
• 풋스위치 방식 이펙트 디피트
  • PV 마이크 및 케이블*
  • 믹서 스텐드*
  *옵션 기능을 의미합니다. 이 기능은 특정 모델에서 사용할 수 있습니다.

설치 가이드

안전이 가장 중요합니다!

Escort®설치 방법은 대부분 다른 사운드 시스템과 유사하며 났은 부분이 일반 상식만으로도 충분히 설치할 수 있습니다. 향상 안전을 최우선으로 고려해야 합니다. 반드시 접지 콘센트와 3선 확장 코드를 사용하십시오. 사운드 시스템 케이븐은 비끄러져 사고가 발생하지 않도록 테이프로 한데 묶어 두십시오. 스피커 스태드와 먹서는 튼튼한 평臾에 실치하십시오. 실밍서에 기재된 지침을 따르낸 무상이나 장비 손상을 방지할 수 있으며 장기간 최상의 상태로 사용할 수 있습니다.

믹서 및 스피커 설치

장치를 바닥에 놓고 스피커를 그 위에 올려 놓습니다.래치를 끝까지 들어 올려 Spl니다.케이스에서 스피커를 제거합니다.

참고:스피키를 제기한 후 래치를 잠글 수 있습니다. 이는 다른 소스를 제기할 때 방해가 되지 않도록 하는 방법입니다. 또한 래치 손상을 방지하는 역할도 합니다. 케이스와 평민을 이를 때까지 래치를 안으로 밀어 닫은 다음 래치가 잠긴 때까지 아래로 누릅니다.

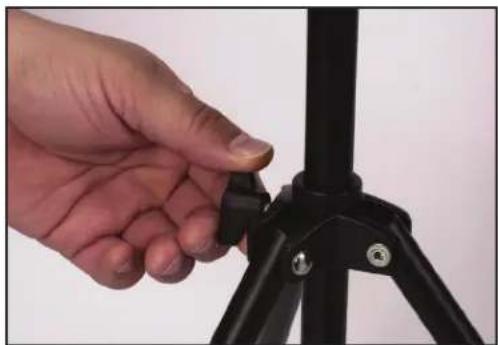

케이스에서 스피커 스텐드를 제거합니다. 스피커가 안정된 자세로 평면에 놓일 수 있도록 스텐드 다리를 완전히 퍼 줍니다. 베페이스에 있는 나비 나사를 너무 세게 조이지 말고 꼭 맞게 조입니다(그림 1). 스피커 스텐드를 원하는 높이까지 올리고 나비 나사를 조인 다음 안전 편을 끼습니다(그림 2).

스피커를 스텐트에 놓은 다음 스피커 앞낸을 관객쪽으로 향하게 하고 마이크와 멀리 떨이진 위치에 듯니다(그림 3). 스피커 앞낸 하단에 스피커 케이블 잠을 미서 뒷면에 있는 스피커 출력에 연결합니다. 원쪽 스피커를 LEFT OUTPUT에 연결하고 오른쪽 스피커는 RIGHT OUTPUT에 연결합니다(그림 4).

그림 4 SPEAKER OUTS R L 스피키 잡입

경고! 믹서에는 반드시 당사의 Escort 스피커만 연결하십시오. Escort 스피커는 파워 믹시에 맞는 최지의 부하를 제공하기 때문에 다른 스피커를 사용하면 기기가 손상된 수 있습니다.

파워 서브 우퍼 연결

Escort 6000에는 내부적으로 100Hz로 바뀌는 Sub-Woofer 출력이 탑재되어 있습니다. 이 출력은 라인 레벨이므로 패시브 서브를 구동하는 파워 서브 또는 파워 앱프를 연결해야 할 수 있습니다. Escort의 전원을 확인하고 Sub-Woofer가 꺼져 있는지 확인하십시오. 1/4" 케이블을 Escort 뒷면에 있는 Sub-Woofer 출력 (그럼 5)에 끼운 다음 다른 쪽 케이블을 파워 서브 우퍼 또는 파워 앱프 입력에 끼습니다.

모니터 연결

Escort 6000에는 풀레인지 라인 레벨 모니터 출력이 있습니다. 이 출력은 인주시 모니터가 필요함 때 사용합니다. 이 출력은 라인 레벨이므로 파워 모니터 또는 별도의 파워 엠프른 사용해 패시브 모니터를 구동해야 합니다. Escort와 모니터의 진원이 꺼저 있는지 확인하십시오..1/4" 케이블을 Escort 뒷번에 있는 Monitor 출력(그림 6)에 끼운 다음 다른 쪽 케이블을 파워 모니터 또는 파워 엠프 입력에 끼습니다. 이 출력은 또한 다른 믹시 또는 레코딩 장치에 연결해 공연 중에 풀레인지 신호를 레코딩할 수 있습니다. 모니터 혼합 믹스 레벨은 마스터 모니터 컨트롤로 제어할 수 있습니다(그림 6a).

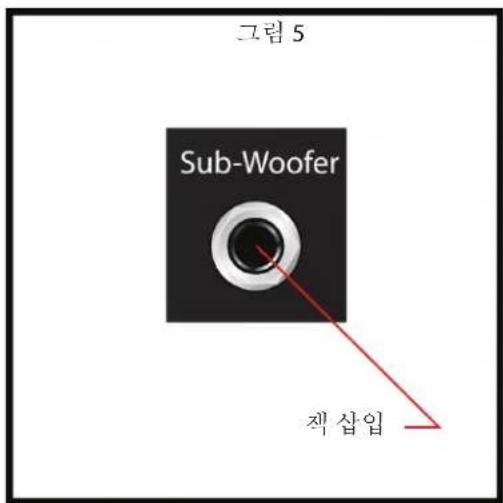

그림 5 Sub-Woofer 책 삽입

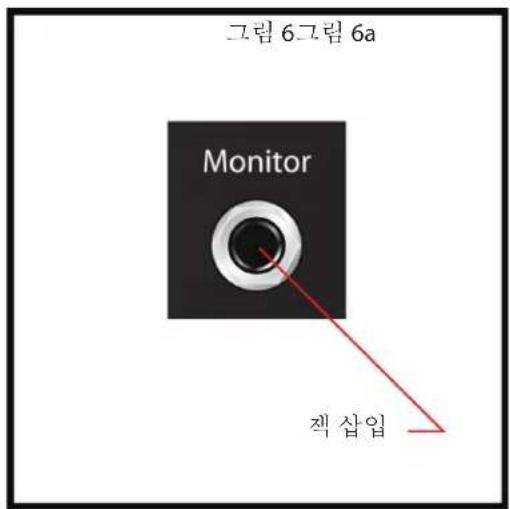

그림 6그림 6a Monitor 직 삽 입

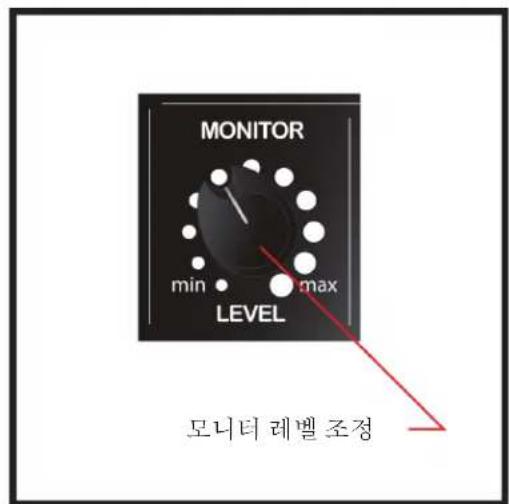

MONITOR min max LEVEL 모니터 레벨 조정

마이크 또는 라인 입력 연결

Escort의 파워 믹서는 Peavey의 PV®마이크 시리즈와 같은 우수한 유질, 밴런스, 나이내믹한 사운드를 구현하는 마이크를 사용할 수 있도록 제작되었습니다. 마이크를 XLR(3핀) 입력 커넥티에 연결합니다(그림 7). 마이크를 여러 개 사용할 경우에는 각 마이크를 쉽게 조정할 수 있도록 무대에서 사용하는 순서대로 연결합니다. 키보드 같은 라인 레벨 장치를 연결할 경우에는 1/4" 악기 케이_fl을 사용해 XLR-1/4" 콤보 키넥터 중앙에 끼お願い니다(그림 8).

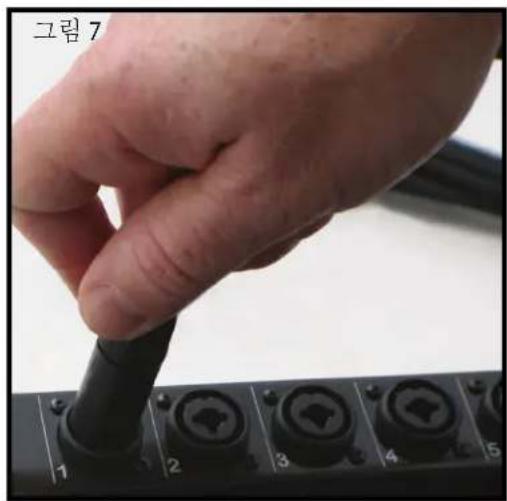

그림 7

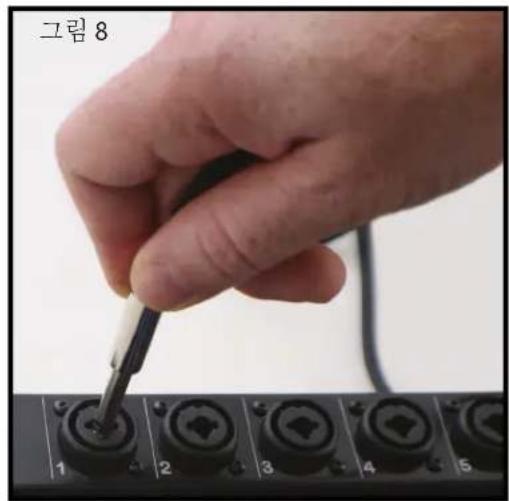

그림 8

미디어 재생 기기 연결

Escort 파워 믹서는 다양한 미디어 재생 장치와 함께 사용할 수 있습니다. CD 플레이어나 접지된 턴테이블을 연결할 경우에는 CHANNEL 8 RCA 좌우 연결부를 사용하십시오. MP3 플레이어나 미디어 플레이어가 설치된 스마트폰을 연결할 경우에는 3.5mm 스테레오 커넥터를 사용하십시오. 이 경우 3.5mm 스테레오 케이블(03007820)이 필요합니다. 이 케이블은 가까운 Peavey 대리점에서 구입할 수 있습니다. MP3 또는 다른 오디오 파일이 저장된 USB 메모리 장치를 사용할 때에는 메모리 스텡을 CHANNEL 9의 USB 커넥터에 끼우고 USB에 USB/Bluetooth® 버튼이 있는지 확인한 다음 마스터부에 있는 화면과 컨트롤을 사용해 오디오 파일을 탐색하고 재생하십시오(그림 9). 블루투스 연결에 대한 내용은 설명서의 미디어 색션에서 다릅니다.

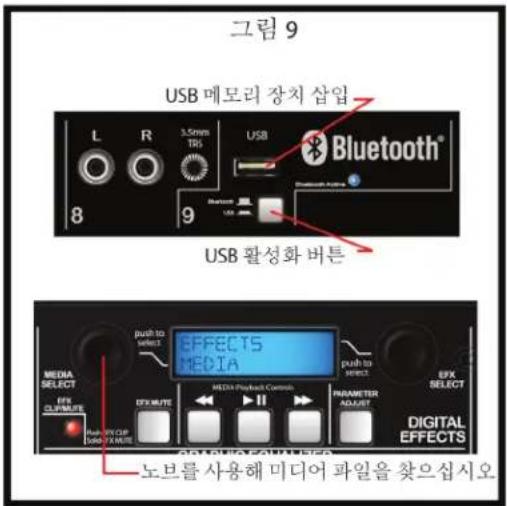

그림 9 USB 메모리 장치 삽입 USB Bluetooth® 8 9 USB 활성화 버튼 EFFECTS MEDIA MEDA SELECT EFX CHANGE DIFK CIP DATA MENU EXTR MUTE MEDA Playback Control PARAMETER ADJUST EPX SELECT DIGITAL EFFECTS 노브를 사용해 미디어 파일을 찾으십시오

전원 연결

경고! 전원을 연결하기 전에 전원 스위치가 OFF 위치에 있는지 확인하십시오.

IEC 전원 코드를 기기의 후면 패널에 있는 소켓에 끼운 다음(그림 10) 적당한 전기 콘센트에 연결하십시오. 연장 코드가 필요할 경우에는 반드시 접지 상태가 안전하게 유지될 수 있도록 정상 접지 핀이 연결된 3선 코드를 사용해야 합니다.

참고: UK 만

전원 전선의 색상이 기기의 리드로 다음과 같이 진행 플러그의 단자를 구분하는 색상 표시와 일치하지 않을 수 색입니다 (1) 선 녹색과 노란색이 있는 단자에 연결해야 합니다. 문자 E에 의해, 또는 접지 기호 또는 색, 녹색 또는 녹색과 노란색으로 표시. (2) 파란색의 전선은 문자 N 또는 색상 검은 색으로 표시되어 단자에 연결해야 합니다. (3) 색 갈색 와이어는 문자 L 또는 색상 빨간색으로 표시 단자에 연결해야 합니다.

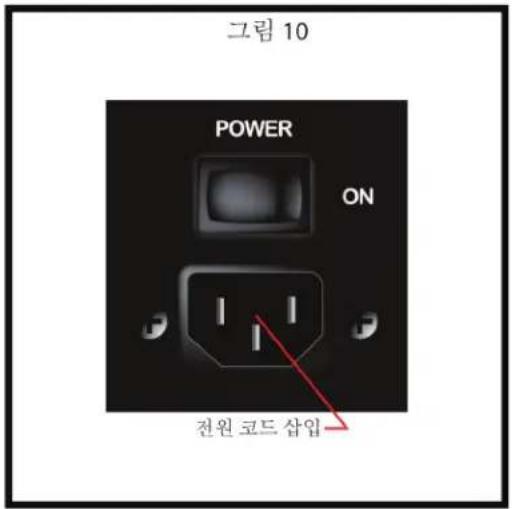

그림 10 POWER ON 전원 코드 삽입

기본 조작

컨트롤 설정 및 장치 켜기

전원을 켜기 전에 스피커, 마이크를 비롯한 모든 장치가 연결되어 있는지 확인하십시오. 마스터부 컨트롤은 12시 방향으로 놓고 다른 모든 컨트롤은 항상 가장 아래쪽 레벨로 두십시오(왼쪽으로 완전히 돌림). 믹서 뒷면에 있는 ON/OFF 스위치(그림 11)를 ON 위치에 두어 전원을 겹니다.

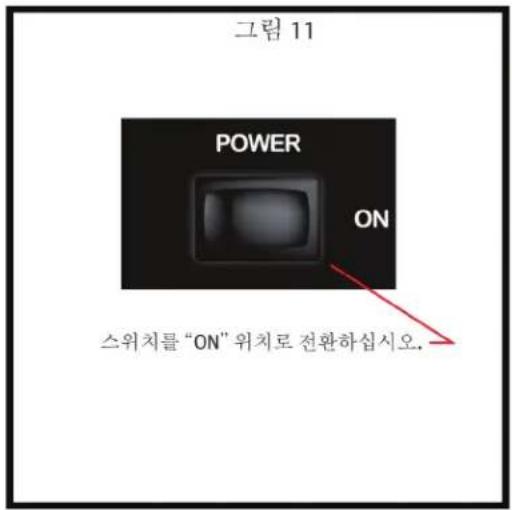

그림 11 POWER ON 스위치를 "ON" 위치로 전환하십시오.

기본 조작

게인 및 분류 컨트롤 조정

파워 뭔서와 스피커의 최적 설정은 MASTER LEVEL 컨트롤에 표시되어 있습니다 (그림 12). CHANNEL LEVEL 컨트롤(그림 13)을 원하는 볼륨으로 조정하십시오. CHANNEL LEVEL을 처음 세 위치 중 하나로 내린 상태에서 원하는 볼륨에 맞추러 Hein CHANNEL LEVEL을 올릴 수 있도록 MASTER LEVEL을 내리십시오.. CHANNEL LEVEL이 최대(max)에 가까위지고 MASTER LEVEL을 올릴 때 원하는 볼륨을 얻으므로 CHANNEL LEVEL을 내릴 수 있습니다. 이는 기본적인 뭔서 기능과 동일합니다.

톤 컨트롤 조정

각 엑터브 채널은 원하는 사운드를 얻기 위해 HIGH, MID-MORPH® 및 LOW 컨트롤을 조정합니다. 어떤 컨트롤도 지나치게 높게 설정하느 사운드 왜곡이 발생하거나 마이크 입력에 대한 피드백이 증가할 수 있기 때문에 중간 징도로 조절하십시오.

HIGH

애티브 컨트롤의 하이 EQ 셀빙 타임은 고음 주파수(+/- 15dB at 12kHz)에 변화를 주녀 소스의 질에 따라 신호의 잡유을 제거하거나 튼 밝기을 추가할 수 있도록 설계되었습니다.

MID-MORPH

대부분의 중간 빈위의 컨트롤이 단일 주파수에서 작동할 경우 Mid-Morph 는 두 개의 주파수에서 작동합니다. 이 컨트롤을 왼쪽으로 돌리면 주파수가 250 Hz에서 차단되어 사운드의 질을 저하시키는 주파수가 줄어듭니다. 오른쪽으로 돌리면 4 kHz에서 증가되어 보결에 명료도가 더해집니다. 어떤 방식이든 보결이나 악기의 명료도가 향상됩니다.

LOW

베이스 주파수 레벨(+/-15dB at 80Hz)에 변화를 주는 셔빙 타입의 EQ 입니다. 로우 EQ는 얇은 사운드 신호에 깊이를 더해 주거나 불분명한 사운드를 맑고 선명하게 해줍니다. 다른 EQ와 마찬가지로 적게 사용해야 합니다. 이 EQ를 너무 높이면 저음이 지나치게 키집니다.

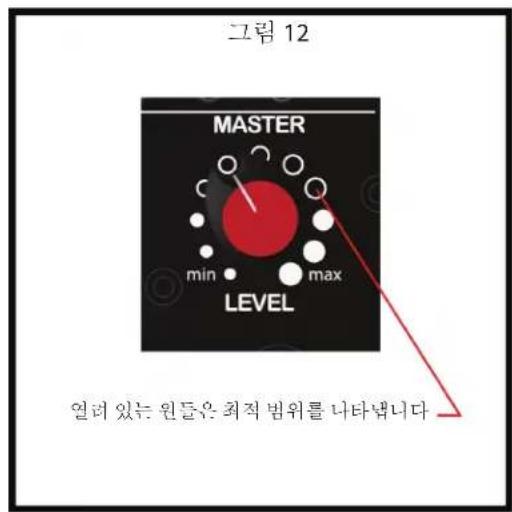

그림 12 MASTER MIN MAX LEVEL 열려 있는 원들은 최적 범위를 나타냅니다

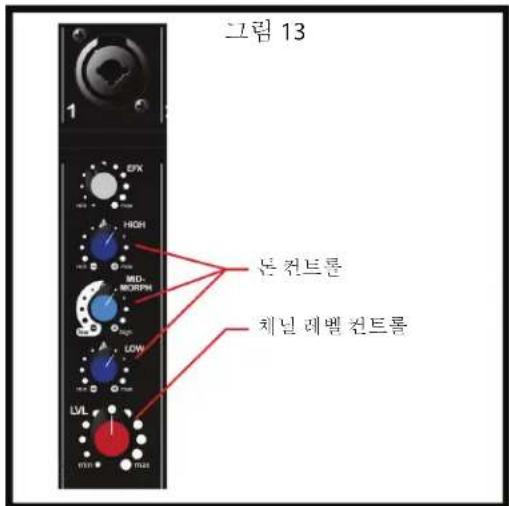

그림 13 1 EFX HIGH MID-MORPH LOW LVL 돈전트론 체널레벨전트롤

이펙트:

이펙트 선정 조정

Escort에는 디지털 이펙트가 내장되어 있습니다. 이러한 이펙트는 원하는 이펙트가 화면에 표시될 때까지 EFFECTS SELECT 노브를 좌우로 돌려 MASTER부에서 선택할 수 있습니다(그림 14). 화면에 원하는 이펙트가 표시되면 노브를 눌러 이펙트를 선택하고 환성화시키십시오. 이펙트 파라미터를 조정할 경우 PARAMETER ADJUST 버든만 누르번 사용 가능한 파라미터와 해당 조정값이 화면에 표시됩니다(그림 14). 파라미터를 조징하려면 EFFECTS SELECT 노브를 좌우로 돌리고 이펙트 선택 화면으로 되돌아 가려면 PARAMETER ADJUST 버튼 또는 EFFECTS SELECT 노브를 누르십시오. 특정 채널에서 이펙트를 약간 들으려면 CHANNEL EFX 노브를 왼쪽으로 돌리고 이펙트를 더 들으려낸 노브를 오른쪽으로 돌리십시오(그림 15). 마스터부에 있는 EFX MUTE 버든을 누르면 모든 채널의 이펙트가 삭제됩니다(그림 14). 미디어 채널에는 이펙트가 없습니다.

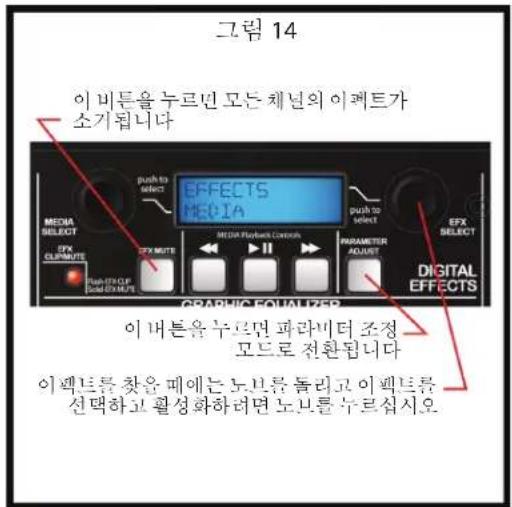

그림 14 이비튼을 누르던 모든 체널의 이펙트가 소기됩니다 EFFECTS MEDIA push to select push to select EFX SELECT CFX CLINAMUTE CFX OUTPUT MEOA Playback Controls II PARAMETER ACQUIS DIGITAL EFFECTS GRAPHIC EQUALIZER 이버튼을 누르던 파라비터 조정 모드로 전환됩니다 이펙트를 찾은 때에는 노브를 돌려고 이펙트를 선택하고 활성화하려면 노브를 누르십시오

이펙트:

풋스위치 방식 이펙트 디피트

최신 Escort에는 풋스위치 이펙트 디피트 기능이 탑재되어 있습니다. 이 기능을 사용하면 Peavey의 Momentary Single-Button Switch(03050680)와 같은 싱글 버든 풋스위치로 이펙트를 삭제할 수 있습니다. 이 제품은 가까운 Peavey 네리점에서 구입할 수 있습니다. 풋스위치의 1/4” 플러그룹 Escort 믹서 후면에 있는 EFFECTS DEFEAT 책에 끼우십시오(그림 16). 연결이 완료된 후 풋스위치 버든을 누르낸 EFX MUTE가 전환됩니다(그림 14).

사용 가능한 이펙트 및 파라미터

온스크린

이름

사용 가능한 파라미터

1 REV Plate Br1 Plate Reverb Bright 시간
2 REV Plate Br2 Plate Reverb Gentle Low-Pass 시간
3 REV Plate Med Plate Reverb Medium Low-Pass 시간
4 REV Plate Dk1 Plate Reverb Hard Low-Pass 시간
5 REV Plate Dk2 Plate Reverb Dark 시간
6 REV Vocal Hall Reverb Vocal 시간
7 REV Vocal Big Hall Reverb Vocal Huge 시간
8 REV Vox Warm Hall Reverb Vocal Glow 시간
9 REV Strings Hall Reverb Strings 시간
10 REV Lg Brass Hall Reverb Brass Hall 시간
11 REV Vox Air Room Reverb Vocal Air 시간
12 REV Vox Club Room Reverb Vocal Club 시간
13 REV Snare Room Reverb Snare Low 시간
14 REV Ac Guitar Room Reverb Acoustic Guitar 시간
15 REV Sm Brass Room Reverb Brass 시간
16 ENH Tube Enhancer Tube Distortion 밝기
17 ENH Vocal 1 Vocal Enhancer Vox 밝기
18 ENH Vocal 2 Vocal Enhancer Vox Medium 밝기
19 DLY Double Delay Double 시간
20 DLY Slap Delay Slapback 시간
21 DLY BRT 1 Delay Bright, Few Repeats 시간
22 DLY BRT 2 Delay Bright, More Repeats 시간
23 DLY BRT 3 Delay Bright, Most Repeats 시간
24 DLY Dark 1 Delay Dark, Few Repeats 시간
25 DLY Dark 2 Delay Dark, More Repeats 시간
26 DLY Dark 3 Delay Dark, Most Repeats 시간
27 CHO Deep Slow Chorus High Depth, Slow Rate
28 CHO Mod Wide Chorus Moderate Depth, Wide Rate
29 CHO Shrt Wide Chorus Short Depth, Wide Rate
30 CHO Shrt Fast Chorus Short Depth, Fast Rate 속도
31 CHO Deep Mod Chorus High Depth, Moderate Rate 솜도

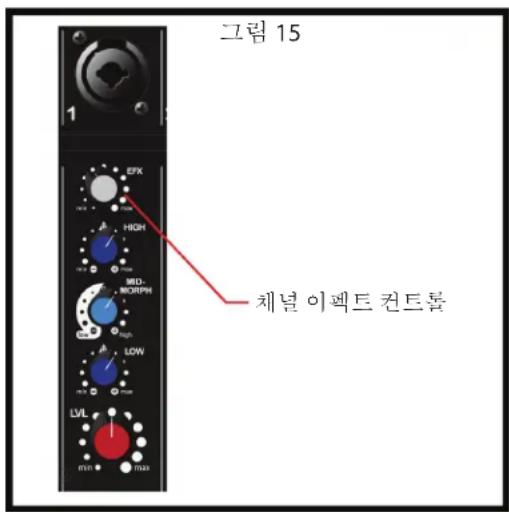

그림 15 EFX HIGH MID-MORPH LOW LVL 체널 이펙트 컨트록

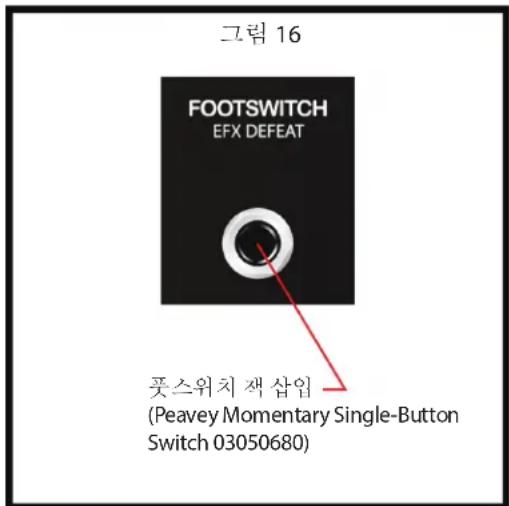

그림 16 FOOTSWITCH EFX DEFEAT 풋스위치 잠 삽입 (Peavey Momentary Single-Button Switch 03050680)

미디어:

미디어 소스에서 재생

미디어 소스 장치를 이전에 설명한 대로 연결합니다. CD 플레이어, 턴테이블 또는 테잎 재생 장치용 RCA 책을 사용할 경우 책이 활성화되도록 버튼이 올려진 상태에 있는지 확인합니다(그림 17). 활성화된 입력은 마스터부 화면에 표시됩니다. 재생, 중지, 앞으로/뒤로 기능용 소스 장치의 컨트롤을 사용합니다. 원하는 사운드를 얻으려면 Escort 믹서의 채널 컨트롤을 조정합니다. MP3 플레이어, 스마트폰 또는 다른 유사 장치를 사용한 미디어 재생의 경우 버튼이 올라가 있는 상태에 있는지 확인합니다. 이전에 설명한 3.5mm 스테레오 케이블을 사용해 연결하고 재생 컨트롤용 소스 장치를 사용합니다. 장치가 3.5mm 책에 연결되면 RCA 책이 자동으로 비활성화됩니다. USB 메모리 장치에서 MP3 또는 오디오 파일을 재생할 경우 버튼을 아래쪽으로 내리면 USB 플러그가 활성화됩니다(그림 18).

참고:Escort에서는 여러 미디어 입력을 동시에 재생할 수 없습니다.

오디오 파일을 탐색하려면 USB 장치를 연결한 상태에서 MEDIA SELECT 노브를 사용하십시오(그림 19). 원하는 파일이 화면에 표시되면 MEDIA SELECT 노브를 눌러 해당 파일을 재생할 수 있습니다. 재생, 일시 정지, 앞으로/뒤로 기능용 믹서의 컨트롤을 사용합니다. 특정 파일을 탐색하거나 선택하지 않으면 Escort가 USB 메모리 장치에 저장된 순서대로 파일을 재생합니다.

지원되는 오디오 파일 유형

.WAV

.MP3

.WMA

Bluetooth®

Bluetooth/USB 스위치

채널 9용 오디오 소스를 선택합니다. "down" 위치에서 오디오 소스는 USB 슬롯입니다. LCD는 점프 드라이브용 슬롯이 준비되어 있음을 나타내고 "Insert USB drive"라는 메시지(SETUP 색션의 미디어 플레이어 기기 연결 참조)를 표시합니다. "up" 위치에서는 오디오 소스가 블루투스 장치에 연결됩니다. LCD는 "Bluetooth 입력" 메시지를 표시합니다.

Bluetooth 활성 LED

청색 “Bluetooth Active” LED는 블루투스 연결 상태를 표시합니다. LED가 꺼지면 블루투스 모듈도 꺼집니다. LED가 깜박이면 Escort은 다른 장치와 페어링되지 않지만 연결은 가능합니다. available for connection. LED가 계속 깜박이면 블루투스 사용 장치가 Escort와 페어링되었음을 나타냅니다.

Bluetooth 옵션

Bluetooth 무선 연결을 사용해 음악을 들으려면 먼저 Escort 6000를 Bluetooth 휴대 폰 및/또는 음악 기기와 연결해야 합니다.

이전에 Escort 6000과 폐어링된 블루투스 장치를 꾽니다.

휴대폰 또는 음악 기기에 있는 블루투스 기능을 EQUI니다.

Escort 6000이 블루투스와의 연결 준비가 되어 있는지 확인하십시오.

Bluetooth/USB 스위치는 "up" 위치에 있어야 합니다.

"Bluetooth Active"LED가 깜박여야 합니다.

LCD에 "Bluetooth input" 메시지가 표시됩니다.

휴대폰 또는 음악 기기를 블루투스 검색 모드에 놓습니다. 휴대폰 또는 음악 기기가 Escort 6000에 대한 검색을 시작합니다.

휴대폰 또는 음악 기기에 표시되는 검색 결과에서 "ES6000"을 선택합니다.

“확인(Ok)” 또는 “예(Yes)”를 선택해 Escort 6000과 휴대폰 또는 음악 기기를 페어링합니다.

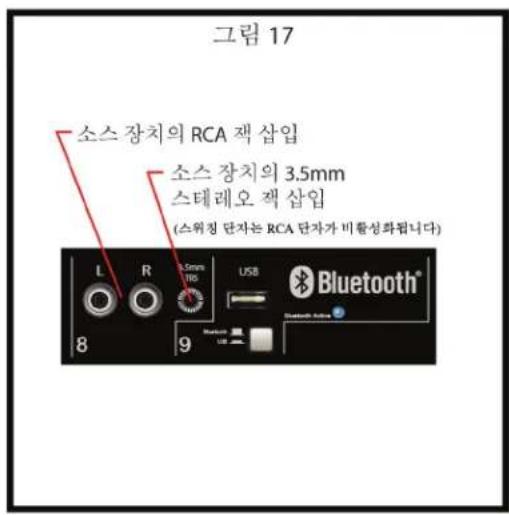

그림 17 소스 장치의 RCA 잡 삽입 소스 장치의 3.5mm 스테레오 잡 삽입 (스위칭 단자는 RCA 단자가 비활성화됩니다) L R 3.5mm USB Bluetooth® 8 9

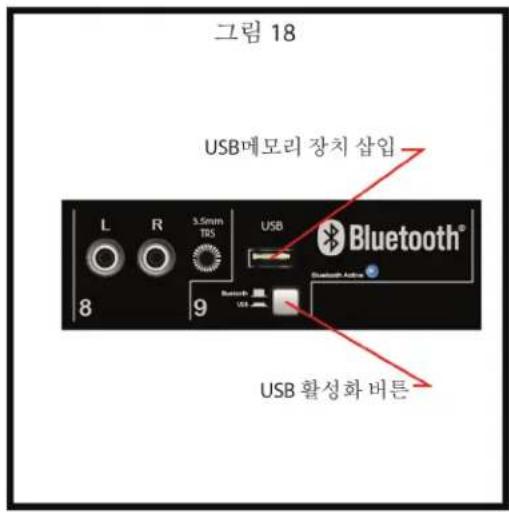

그림 18 USB메모리 장치 삽입 L R 3.5mm TBS USB Bluetooth® 8 9 Bluetooth Active USB 활성화 버튼

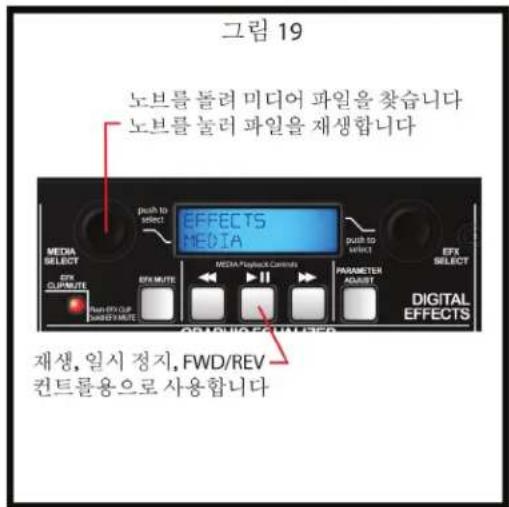

그림 19 노브를 둘러 미디어 파일을 찾습니다 노브를 둘러 파일을 재생합니다 MEDI A SELECT EFX C:\UP\MUTE Push to select EFFECTS MEDIA MEDI A Playback Controls EFX PARAMETER ACQUIST DIGITAL EFFECTS POSTA MOUNTED DATA 재생, 일시 정지, FWD/REV 컨트롤용으로 사용합니다

Escort 6000 페어링이 완료되어 휴대폰 또는 음악 기기와 인길되낸 블루투스 Active LED 깜박임이 중지되고 계속 켜져 있게 됩니다. 이제 Escort 6000을 통해,인길된 음악 기기에서 음악을 재생할 수 있습니다.레벨은 인길된 소스에서 조정하거나 채널 9의 레벨 컨트롤로 조정할 수 있습니다.

“무선 빈위는 소스 장치의 블루투스 등급에 따라 달라질 수 있으며 벽 또는 선기 장치와 같은 장애물의 간섭에 따라 달라질 수도 있습니다.

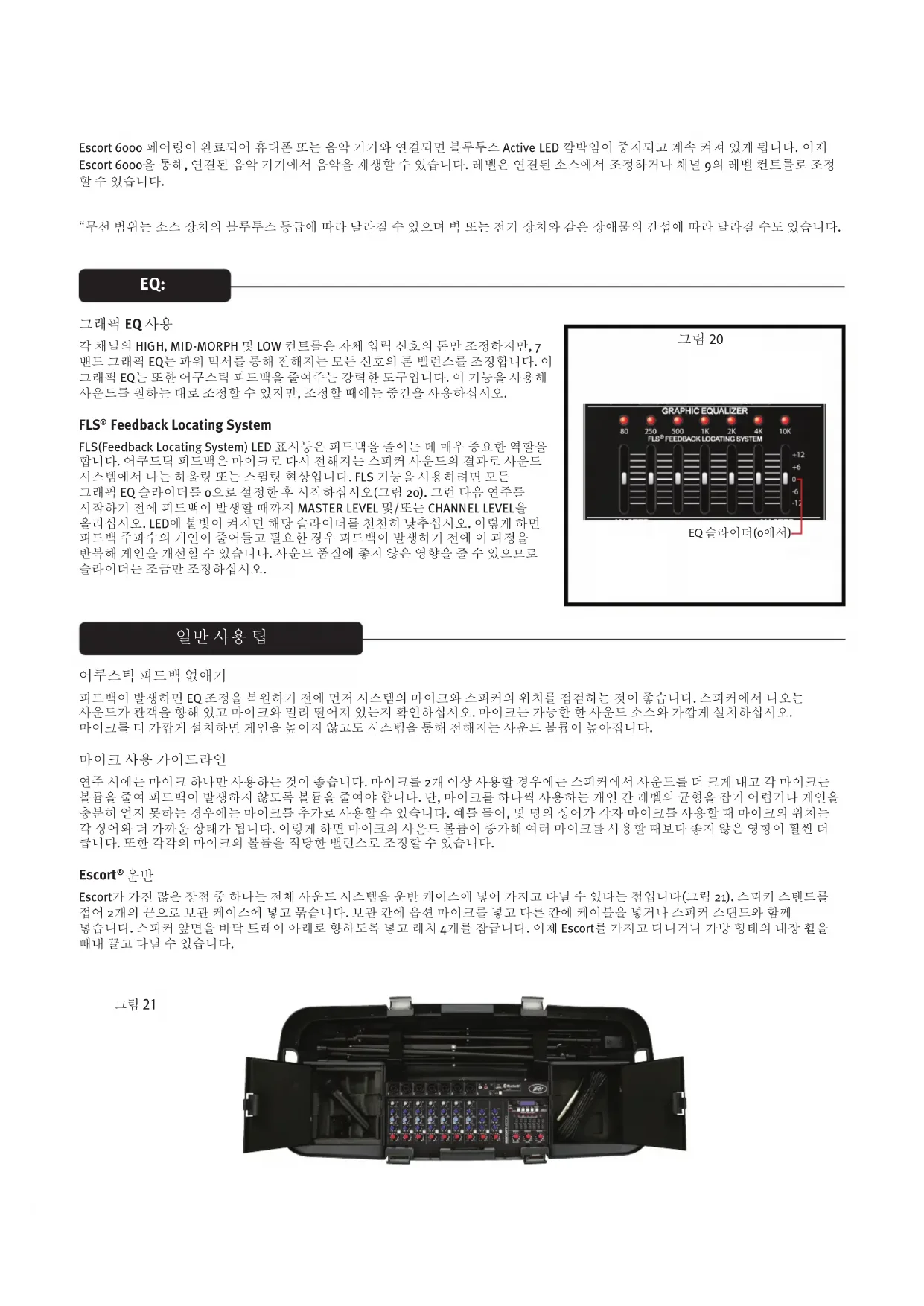

EQ:

그래픽 EQ사용

각 채닐의 HIGH, MID-MORPH 및 LOW 컨트롤은 자체 입력 신호의 톤만 조정하지만, 7 밴드 그래픽 EQ는 파워 미서를 통해 전해지는 모든 신호의 톤 밴런스를 조정합니다. 이 그래픽 EQ는 또한 어쿠스틱 피드백을 줄여주는 강력한 도구입니다. 이 기능을 사용해 사운드를 원하는 대로 조정할 수 있지만, 조정할 때에는 중간을 사용하십시오.

FLS® Feedback Locating System

FLS(Feedback Locating System) LED 표시등은 피드백을 줄이는 데 매우 중요한 역할을 합니다. 어쿠드틱 피드백은 바이크로 다시 치해지는 스피키 사운드의 결과로 사운드 시스템에서 나는 하울링 또는 스 Joel링 현상입니다. FLS 기능을 사용하려면 모든 그래픽 EQ 슬라이더를 0으로 설정한 후 시작하십시오(그림 20). 그런 다음 연주를 시작하기 전에 피드백이 발생할 때까지 MASTER LEVEL 빛/또는 CHANNEL LEVEL을 올리십시오. LED에 불빛이 커지면 해당 슬라이더를 전전히 낮추십시오, 이렇게 하면 피드백 주파수의 계인이 줄어들고 필요한 경우 피드백이 발생하기 진에 이 과정을 반복해 계인을 개선할 수 있습니다. 사운드 품질에 좋지 않은 영향을 줄 수 있으므로 슬라이더는 조금만 조정하십시오.

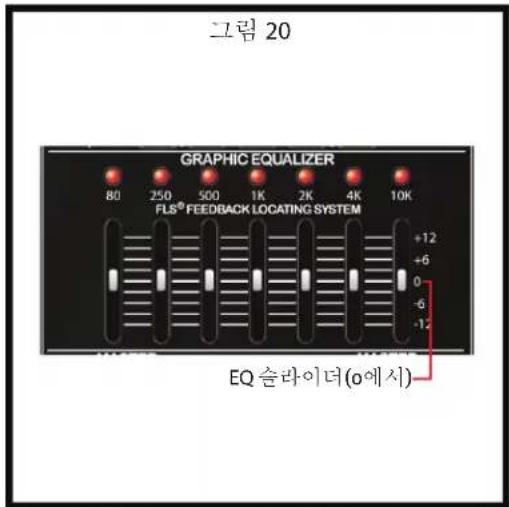

그림 20 GRAPHIC EQUALIZER 80 250 500 1K 2K 4K 10K FLS® FEEDBACK LOCATING SYSTEM +12 -6 0 -6 -12 EQ 슬라이더(o에서)

일반사용팀

어쿠스틱 피드백 없애기

피드백이 발생하면 EQ 조정을 복원하기 친에 먼저 시스템의 마이크와 스피커의 위치를 점검하는 것이 좋습니다. 스피커에서 나오는 사운드가 관색을 향해 있고 마이크와 멀리 떨어져 있는지 확인하십시오. 마이크는 가능한 한 사운드 소스와 가감게 설치하십시오. 마이크를 더 가감게 설치하면 게인을 높이지 않고도 시스템을 통해 전해지는 사운드 볼륨이 높아집니다.

마이크사용 가이드라인

인주시에는 마이크 하나만 사용하는 것이 좋습니다.마이크를 2개 이상 사용할 경우에는 스피커에서 사운트를 더 크게 내고 각 마이크는 불룹을 줄어 피드팩이 발생하지 않도록 불룹을 줄어야 합니다.단,마이크를 하나씩 사용하는 개인 간 레벨의 균형을 잡기 어렵기나 게인을 충분히 얻지 못하는 경우에는 마이크를 추가로 사용할 수 있습니다.예를 들어,몇 명의 싱어가 각자 마이크를 사용할 때 마이크의 위치는 각 싱어와 더 가까운 상태가 됩니다.이렇게 하면 마이크의 사운드 불룹이 증가해 여러 마이크를 사용할 때보다 좋지 않은 영향이 훨씬 더 큽니다.또한 각각의 마이크의 불룹을 적당한 밸런스로 조정할 수 있습니다.

Escort® 운반

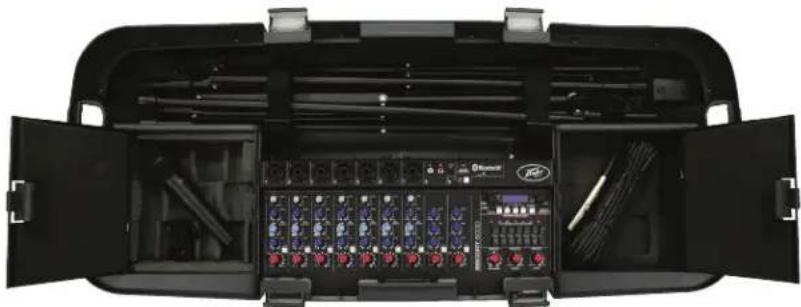

Escort가 가진 많은 장점 중 하나는 전체 사운드 시스템을 운반 케이스에 넣이 가지고 다닐 수 있다는 점입니다(그림 21). 스피커 스텐드를 접어 2개의 끈으로 보관 케이스에 넣고 묶습니다. 보관 간에 옵션 마이크를 넣고 나른 간에 케이블은 넣거나 스피커 스텐드와 함께 넣습니다. 스피커 앞면을 바닥 트레이 아래로 향하도록 넣고 레치 4개를 잔Session니다. 이제 Escort를 가지고 다니거나 가방 형태의 내장 훨을 빼내 끊고 다닐 수 있습니다.

그림 21

옵션 액세서리(가까운 Peavey 대리점에서 구입 가능)

마이크 스텐드-걸침대가 있는 마이크 삼각 스텐드(00722910)

주가마이크 및 케이블-PVi®2케이블연결마이크2개(00496360)

바이크 원드 스크린-블렉 원드 스크린(00069100)

다양한 길이의 추가 스피커 케이블-25'16 AWG(00060450)

다양한크기의주가스피키스텐드-블랙스피키스텐드(00722890)

CD 플레이어,던테이블,데잎 재생 장치 또는 MP3 플레이어/스마트폰 연결용 오디오 케이블

옵션 믹서 스텐드 액세서리(00496340)

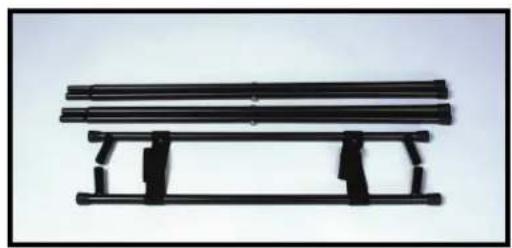

케이스에서 믹서 스텐드를 제거합니다. 믹서 스텐드는 3개 부분(다리 2쌍 및 스텐드 크로스 멤비)으로 구성되어 있습니다(그림 22). 스텐드 크로스 멤비와 다리 소켓을 함께 잡습니다(그림 23). 다리 한쪽을 크로스 멤비에 완전히 끼웁니다(그림 24). 크로스 멤비를 계속 잡고 있는 상태에서 다리를 바닥에 설치하고 나머지 다리 두 개를 끼웁니다. 스텐드를 옮길 때에는 다리를 잡고 스텐드를 접은 다음 옮기십시오.

경고:안전을 위해 미서 스텐드를 완전히 열고 안정된 평면에 놓으십시오.

그림 22

Escort® 6000 문제 해결 가이드

문제 점검 사항 대책
소리가 들리지 않음(LCD가 켜지지 않음)	전원 스위치가 키져 있는가?전기가 공급되고 있는 전원 콘센트에 라인 코드를 연결했는가?	전원 스위치를 커십시오.전원 코드를 콘센트에 언길하십시오.
소리가 들리지 않음(LCD가 켜지지 않음)	MASTER 및 CHANNEL GAIN 컨트롤이 올라가는가?	MASTER 및 CHANNEL LEVEL 컨트롤을 올려 원하는 레벨로 조정하십시오. 스피키 인길 상태를 확인하십시오. 마이크 스위치를 켜십시오. 마이크 또는 사운드 소스 연결 상태를 확인하십시오.
이펙트 없음	체널 EFX 컨트롤이 둔입되어 있는가?마스터 EFX MUTE가 활성화되어 있는가?메뉴에서 이펙트가 활성화되어 있는가?	마스터 이펙트 메뉴에서 원하는 이펙트를 선택했는지 확인하십시오. 마스터 EFX MUTE를 확인하십시오. LED가 켜지면 EFX MUTE 기능이 활성화됩니다. EFX MUTE 기능을 사용하지 않으러면 EFX MUTE 버든을 한 빈 더 누르십시오. 오디오 이펙트가 듣릴 때까지 체널 EFX 컨트롤을 조정하십시오.
USB 네모리 장치에 있는 파일이 재생되지 않음	파일이 재생되지 않는가?오디오 파일 형식이 올바른가?	MEDIA SELECT 노브를 돌려 원하는 파일이 표시되고 노브를 누르면 파일이 재생되는지 확인하십시오. 오디오 파일 형식이 올바른지 확인하십시오. 이 설명시 진반부에 설명한 지원 가능한 오디오 형식 목록을 참조하십시오.
스피커에서 하울링 또는 스헌링 현상 발생	CHANNEL 또는 MASTER LEVEL 컨트롤을 줄일 때 이 현상이 사라지면 어쿠스틱 피드백입니다.	마이크 게인을 줄이십시오. 마이크를 스피커 뒤 또는 스피커와 멀리 설치하십시오. EQ 위의 FLS 불빛을 관찰하고 해당 슬라이더의 레벨을 줄이십시오.
사운드 왜곡	CHANNEL GAIN이 너무 높게 설정되어 있는가?	레벨 컨트롤을 적당히 줄이십시오. CHANNEL LEVEL을 시작한 다음 이에 따라 MASTER LEVEL을 조정해 왜곡이 없는 원하는 볼 Hollywood을 얻으십시오.
소리가 나지 않음 (Bluetooth®)	“Active” 불빛이 깜바이고 있는가?	Bluetooth/USB 스위치를 “Bluetooth” 위치에 두십시오.Bluetooth 사용 장치는 Escort 6000을 통해 음악을 재생하기 전에 페어링되어야 합니다. 장치가 페어링되낸 Active LED가 계속 켜져 있게 됩니다.

Escort® 6000 규격:

출력: 300 W RMS (체널당)

주파수 응답: 40 Hz \~ 20 kHz +/-3 dB

과부하 보호: DDT

^™ 10dB (스피커 손상을 발생시킬 수 있는 클리핑 방지를 위한 PA 출력 제한)

왜곡: 0.2% THD @ Max power 미만

신호/잡음비:

88 dB 마이크 출력 (일반)

AC 전원: 115 V AC 60 Hz 또는 230 V AC 50/60 Hz

스피커: 우퍼 10" (254 mm)

Piezoelectric Horn Tweeter
