사용 설명서 PI5 BOWERS & WILKINS

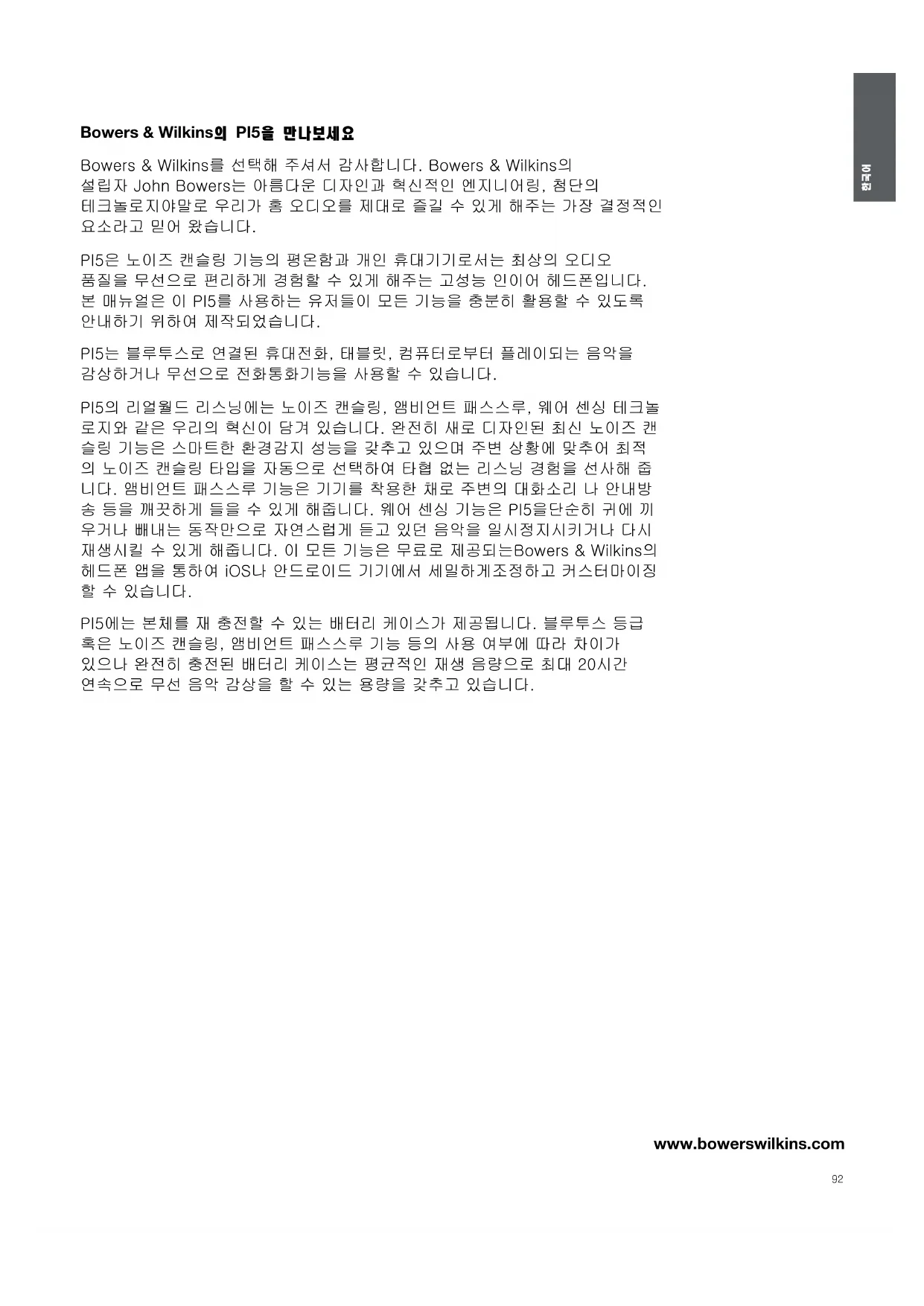

www.bowerswilkins.com Bowers & Wilkins의 PI5을 만나보세요 Bowers & Wilkins를 선택해 주셔서 감사합니다. Bowers & Wilkins의 설립자 John Bowers는 아름다운 디자인과 혁신적인 엔지니어링, 첨단의 테크놀로지야말로 우리가 홈 오디오를 제대로 즐길 수 있게 해주는 가장 결정적인 요소라고 믿어 왔습니다. PI5은 노이즈 캔슬링 기능의 평온함과 개인 휴대기기로서는 최상의 오디오 품질을 무선으로 편리하게 경험할 수 있게 해주는 고성능 인이어 헤드폰입니다. 본 매뉴얼은 이 PI5를 사용하는 유저들이 모든 기능을 충분히 활용할 수 있도록 안내하기 위하여 제작되었습니다. PI5는 블루투스로 연결된 휴대전화, 태블릿, 컴퓨터로부터 플레이되는 음악을 감상하거나 무선으로 전화통화기능을 사용할 수 있습니다. PI5의 리얼월드 리스닝에는 노이즈 캔슬링, 앰비언트 패스스루, 웨어 센싱 테크놀 로지와 같은 우리의 혁신이 담겨 있습니다. 완전히 새로 디자인된 최신 노이즈 캔 슬링 기능은 스마트한 환경감지 성능을 갖추고 있으며 주변 상황에 맞추어 최적 의 노이즈 캔슬링 타입을 자동으로 선택하여 타협 없는 리스닝 경험을 선사해 줍 니다. 앰비언트 패스스루 기능은 기기를 착용한 채로 주변의 대화소리 나 안내방 송 등을 깨끗하게 들을 수 있게 해줍니다. 웨어 센싱 기능은 PI5을단순히 귀에 끼 우거나 빼내는 동작만으로 자연스럽게 듣고 있던 음악을 일시정지시키거나 다시 재생시킬 수 있게 해줍니다. 이 모든 기능은 무료로 제공되는Bowers & Wilkins의 헤드폰 앱을 통하여 iOS나 안드로이드 기기에서 세밀하게조정하고 커스터마이징

PI5에는 본체를 재 충전할 수 있는 배터리 케이스가 제공됩니다. 블루투스 등급 혹은 노이즈 캔슬링, 앰비언트 패스스루 기능 등의 사용 여부에 따라 차이가 있으나 완전히 충전된 배터리 케이스는 평균적인 재생 음량으로 최대 20시간 연속으로 무선 음악 감상을 할 수 있는 용량을 갖추고 있습니다.

6.4 헤드폰 소프트웨어 업데이트 95

PI5 헤드폰 본체 및 M 사이즈 이어 팁

USB-C 충전 케이블 S 및 L 사이즈 이어 팁

ON/OFF 전환 PI5의 전원은 자동으로 제어되므로 별도의 전원 조작 버튼이 갖추어져 있지는 않습니다. PI5 이어버드가 충전 케이스에 장착되면 자동으로 충전이 시작되고, 충전 케이스에서 분리되는 즉시 사용 가능 상태로

이어버드를 충전 케이스에서 분리하고 사용하지 않은 상태로 5분이 경과하면 절전모드로 전환됩니다. 이어버드를 귀에 착용하거나 블루투스로 연결된 기기를 통하여 음악을 다시 재생하면 절전모드가

각 이어버드의 캡 상단에는 멀티 기능 버튼이 갖추어져 있습니다. 멀티 기능 버튼의 위치는 그림 1을 참조하십시오. 멀티 펑션 버튼은 다음과 같은 기능을 갖추고 있습니다:

멀티 기능 버튼을 재빨리 연속하여 2회 누릅니다.

멀티 기능 버튼을 재빨리 연속하여 3회 누릅니다.

전화가 걸려오고 있는 동안 멀티 기능 버튼을 한번만

전화 통화 중에 멀티 기능 버튼을 재빨리 연속하여 2회

전화가 걸려오고 있는 동안 멀티 기능 버튼을 재빨리 연속하여 2회 누릅니다.

외부로부터의 원치 않는 소음을 차단해 주는 기능입 니다. PI5의 노이즈 캔슬링 기능에도 우리가 이루어 낸 혁신이 담겨 있습니다. 주변 상황의 변화를 기민하게 감지하여 최적으로 튜닝된 노이즈 캔슬링 기능이 자동으로 적용됩니다. 노이즈 캔슬링 기능은 왼쪽 이어버드의 멀티 기능

버튼을 1초간 누를 때마다 ON, AUTO, OFF의

순서대로 상태가 전환됩니다. 버튼의 위치는 그림 2를 참조하십시오. 그림 1

AUTO 현재 주변 상황에 맞추어 최적의 노이즈 캔슬링이 적용됩니다. OFF 노이즈 캔슬링 기능을 끕니다.

보이스 어시스턴트 기능은 오른쪽 이어버드의 멀티 기능 버튼을 1초간 누르는 것으로 활성화시킬 수 있습니다. 버튼의 위치는 그림 2를 참조하십시오.

PI5에는 주변에서 들려오는 안전 관련 안내방송이나 대화소리를 기기를 착용한 상태에서도 깨끗하게 들을 수 있게 해주는 앰비언트 패스스루 기능이 탑재되어

앰비언트 패스스루 기능의 ON/OFF는 Bowers & Wilkins 헤드폰 앱에서 조작할 수 있습니다. 이 앱을 통하여 앰비언트 패스스루 기능의 ON/OFF 외에도

앰비언트 패스스루 레벨이나 HIGH/LOW/OFF와

같은 음질 조정을 할 수 있습니다. 노이즈 캔슬링 보이스 어시스턴트

PI5의 양쪽 이어버드에는 기기의 착용 여부를 감지하는 인핸스드 웨어 디렉션 센서가 탑재되어 있습니다. 이 센서는 이어버드가 착용되지 않은 상태에서는 절전모드로 진입하여 배터리 소모를 최소한으로 억제하도록 설계되어 있습니다. 다시 착용하면 절전모드가 해제되며 마지막으로 연결되었던 블루투스 기기로 접속됩니다. 이어버드를 귀에서 빼내는 동작과 동시에 듣고 있던 음악은 일시정지 상태로 전환됩니다. 반대로 이어버드를 귀에 꽂으면 다시 재생되는데 자동 재생은 사용자의 사용 형태에 맞추어 더욱 최적화

웨어 센서는 Bowers & Wilkins 헤드폰 앱에서 ON/OFF 시킬 수 있습니다. 주의: 기기 착용 시 머리카락이나 액세서리 등이 사용자의 귀와 이어버드 사이에 끼는 경우 이어버드의 근접 센서가 제대로 동작하지 않을 수 있습니다.94

사용하지 않을 때는 PI5 이어버드를 충전 케이스에 넣어 보관하십시오. 이어버드 배터리가 재충전되어 다시 사용할 수 있도록 준비됩니다.

PI5 출하 시에는 충전 케이스와 이어버드의 배터리가 일부 충전되어 있으므로 즉시 사용 가능하지만, 이상적인 사용자 경험을 위하여 최초 사용 시에 미리 완충전 시킬 것을 권장합니다. 이어버드의 완전 충전에는 약 3시간 정도가 소요될 수 있습니다. PI5 이어버드의 충전:

1. PI5 이어버드를 충전 케이스에 넣습니다.

1. 함께 제공되는 USB 충전 케이블의 USB

플러그를 USB 충전기 혹은 컴퓨터의 USB

2. USB 충전케이블의 반대쪽 USB-C 플러그를

충전케이스의 USB-C 단자에 연결합니다. 주의: 충전시에는 충전 케이스의 상태 표시등이 녹색으로 점멸됩니다. 완전히 충전되면 표시등이 점멸을 멈추고 계속 점등된 상태로 유지됩니다. 충전 케이스는 이어버드가 케이스 내에 들어있는지의 여부와 관계 없이 충전이

무선충전기 패드로 PI5 충전케이스의 충전:

1. 충전 케이스를 무선충전기 패드 위에 올려

2. 충전 케이스의 뒷면이 무선 충전기 패드를

향하도록 합니다. (무선 충전기의 표시등이

주의: 충전 시에는 충전 케이스의 상태 표시등이 녹색으로 점멸됩니다. 완전히 충전되면 표시등이 점멸을 멈추고 계속 점등된 상태로 유지됩니다.

충전 케이스의 상태 표시등은 충전케이스의 전면부에 위치하고 있습니다. 이어버드가 충전 케이스에 수납된 상태에서는 충전 케이스의 상태 표시등은 이어버드의 상태 정보를 나타냅니다. 이어버드가 충전 케이스에서 분리된 상태에서는 충전 케이스의 상태 표시등은 충전 케이스의 상태 정보를 나타냅니다. LED의 표시는 그림 3을 참조하십시오. 이어버드가 충전 케이스에 수납되지 않은 상태에서의 충전 케이스 상태 표시등 정보 이어버드가 충전 케이스에 수납된 상태에서의 충전 케이스 상태 표시등 정보 그림 3 상태 표시등의 표시 정보 내용

이어버드 배터리 40% 이상 충전됨 노란색 (전원 켜짐) 이어버드 배터리 20% 이상 40% 미만 충전됨 빨간색 (전원 켜짐) 이어버드 배터리 충전 20% 미만 빨간색 (점멸) 이어버드 공장 초기화 빨간색 (점등) 하드웨어 리셋 / 시스템 충돌 파란색 (점멸) 페어링 모드 활성화 파란색 (3초간 점등) 페어링 성공

충전 케이스 배터리 40% 이상 충전됨 노란색 (전원 켜짐) 충전 케이스 배터리 20% 이상 40% 미만 충전됨 빨간색 (전원 켜짐) 충전 케이스 배터리 충전 20% 미만 빨간색 (점멸) 공장 초기화 빨간색 (점등) 하드웨어 리셋 / 시스템 충돌95

PI5은 블루투스로 연결된 스마트폰, 태블릿, 컴퓨터 등의 블루투스 오디오 기기로부터 무선으로 음악을 재생하여 청취할 수 있도록 만들어졌습니다. 이를 위해서는 블루투스 기기와 PI5이 블루투스로 페어링 될 필요가 있습니다. PI5 출하 시에는 여하한 블루투스 기기와도 페어링될 준비가 된 상태입니다.

6.1.1 iOS 기기 / 안드로이드 기기 (GFP가 적용되지

1. Bowers & Wilkins 헤드폰 앱을 다운로드

2. 충전 케이스의 뚜껑을 엽니다. 충전 케이스의

상태 표시등이 파란색으로 점멸됩니다.

3. 블루투스 접속하려는 기기의 블루투스 페어링

메뉴의 기기 목록에서 “Bowers & Wilkins PI5”

4. 충전 케이스 상태 표시등이 파란색으로

5. Bowers & Wilkins 앱을 열고 새로운

헤드폰기기를 추가합니다. 주의: 5분 이상 어떤 기기와도 블루투스 연결이 이루어지지 않으면 블루투스 페어링 모드가 해제됩니다. 페어링이 실패하면 충전 케이스의 상태 표시등이 빠르게 점멸되므로 페어링을 다시

또 다른 기기와 페어링하기 위해서는 그림 4를

1. 충전 케이스 뚜껑을 열고 이어버드를 충전

2. 충전 케이스 내부에 위치한 버튼을 누르고 1~5

초 동안 누른 상태를 유지합니다. 충전 케이스 상태 표시등이 파란색으로 점멸합니다.

3. 새로운 블루투스 기기의 블루투스 페어링

메뉴의 기기 목록에서 “Bowers & Wilkins PI5”

4. 충전 케이스의 상태 표시등이 파란색으로

점등되며 페어링 성공을 알립니다. PI5은 페어링된 블루투스 기기를 최대 4대까지 저장할 수 있습니다. 또 다른 기기를 접속하려면 위의

주의: 5분 이상 어떤 기기와도 블루투스 연결이 이루어지지 않으면 블루투스 페어링 모드가 해제됩니다. 페어링이 실패하면 충전 케이스의 상태 표시등이 빠르게 점멸되므로 페어링을 다시

6.1.2 Google FastPair (GFP 기능이 탑재된

1. 블루투스 기능이 활성화된 안드로이드

기기로부터 10cm (4인치) 이내의 거리에 충전 케이스를 위치시키고 뚜껑을 엽니다.

2. “Bowers & Wilkins PI5 detected”라는

메세지와 함께 페어링을 요구하는 GFP (Google FastPair) 알림 창이 나타납니다.

3. 알림 창의 “Notication” 버튼을 눌러 페어링을

활성화시킵니다. GFP 창에 접속 성공 여부가

o GFP 알림 창에서 Bowers & Wilkins 앱을 다운로드하고 설치할 수 있는 구글플레이스토어 페이지로 연결됩니다. o L/R 이어버드와 충전 케이스 배터리 레벨이 GFP 알림 창에 나타납니다.

PI5를 충전 케이스에 삽입하면 블루투스 접속된 기기와 즉시 연결이 해제됩니다. 다른 기기와의 연결 상태는 Bowers & Wilkins 헤드폰 앱의 접속 항목에서도 제어할 수 있습니다.

Bowers & Wilkins 헤드폰 앱을 통하여 노이즈 캔슬 링, 앰비언트 패스스루, 웨어 센서 등의 기능을 설정 할 수 있으며, 음성명령, 앰비언트 패스스루의 레벨, 접속관리, 헤드폰 소프트웨어 업데이트 등의 커스터 마이징 등을 행할 수 있습니다. Bowers & Wilkins 헤드폰 앱은 iOS 및 안드로이드 기기에서 무료로 다 운로드하여 설치할 수 있습니다. 새로운 헤드폰 기기의 추가:

1. 사용하는 스마트폰에 Bowers & Wilkins 헤드폰

2. 앱을 실행시키고 페어링 앱 통지와 퍼미션을

3. 앱의 메인 스크린에서 + 기호를 터치하고

Bowers & Wilkins에서 때때로 새로운 기능의 추가나 기기의 퍼포먼스 최적화 등의 목적으로 소프트웨어 업데이트를 제공할 수 있습니다. Bowers & Wilkins 헤드폰 앱에서 새로운 소프트웨어 업데이트 알림이 나타나는 경우 통지 버튼을 터치하고 지시에 따라 업데이트할 수 있습니다. 그림 4 블루투스 페어링 - 다른 기기와의 페어링96

최상의 사용자 경험을 위해서는 인이어 헤드폰을 올바르게 착용할 필요가 있습니다. 그림 5을 참조하십시오. PI5 이어버드는 최적의 퍼포먼스를 위하여 귀의 외이도를 밀폐하도록 디자인되어 있습니다. PI5의 이어 팁은 스몰, 미디엄, 라지의 3가지 사이즈로 제공됩니다. 적절한 이어 팁을 사용 하는 것으로 PI5의 밀폐도가 향상되고 노이즈 캔슬 링과 같은 기능을 최적으로 활용할 수 있게 됩니다.

1. 각 이어버드 안쪽의 L 혹은 R 표시로 좌우의

2. 각 이어버드를 귀에 꽂아 넣고 살짝 비틀어

빼내는 것으로 이어 팁이 외이도에 자연스럽게

3. 이어 팁의 사이즈가 너무 크거나 작은 경우에는

가장 잘 맞는 다른 이어팁으로 교체합니다. 주의: 최적의 통화 품질을 위해 이어버드 하단의 마이크가 바깥쪽으로 향하도록 착용하십시오. 그림 5을 참조하십시오.

페어링 히스토리를 삭제하고 모든 설정을 초기화할

이어버드를 공장 초기화하려면 충전 케이스를 열고 이어버드를 충전 케이스에 수납한 다음 충전 케이스 안쪽의 버튼을 5초간 누릅니다. 충전 케이스의 LED 표시등이 빨간색으로 전환되어 리셋 상태를

주의: 이어버드의 기능이 제대로 동작하지 않는 경우 문제 해결을 위해 공장초기화를 시도해볼 수

이어버드를 하드 리셋하려면 충전 케이스를 열고 이어버드를 충전케이스에 수납한 다음 충전 케이스 안쪽의 버튼을 15초간 누릅니다. 충전 케이스의 LED 표시등이 꺼졌다가 잠시 후 녹색으로 켜지면서 하드 리셋이 완료되었음을 나타냅니다. 주의: 심각한 시스템 충돌 (LED 표시등이 빨간색으로 점등) 등의 경우에 하드 리셋을 시도해

이어버드는 촉촉한 천으로 부드럽게 닦아 청소합니다. 세제나 알코올, 화학약품, 연마제 등을 사용하면 이어버드가 손상될 수 있습니다.

문제 해결을 위한 도움이 필요하거나 궁금한 사항은 Bowers & Wilkins 웹사이트 www.bowerswilkins.com에서 헤드폰 지원 항목을 방문하시기 바랍니다. 그림 5 이어버드의 착용97

블루투스Codecs AptX AAC SBC 블루투스 프로파일 A2DP v1.3.1 AVRCP v1.6.1 HFP v1.7.1 HSP v1.2 BLE GATT (Generic Attribute Prole) 주파수 대역 Tx 모드: 2402MHz to 2480MHZ, ISM Band, Rx 모드: 2402MHz to 2480MHz, ISM Band RF 출력 파워 <10.0 dBm 드라이브 유닛 9.2mm Dynamic Drive 주파수 범위 10Hz to 20kHz 왜곡 (THD) <0.3% (1kHz/10mW) 배터리 지속시간 블루투스 접속 최대 4시간 충전 15 분 충전으로 블루투스 접속 2시간

무게 이어버드 7g, 충전 케이스 47g
