ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PR 400‑22 HILTI

kk Түпнүска пайдалану бойынша нүсқаулық 662

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациясы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мәскеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-құрылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казакстан" ЖШС, 050057, Алматы к., Бостандык ауданы, Тимирязев к-сі, 42/15 Ўй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек К., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз.

Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар Қойылмайды.

Өнімнің Қызмет ету мерзімі 5 жыл.

- Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нүсқаулықты, соның ішінде нүсқаулар, Қауіпсіздік және ескерту нүсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нүсқаулар, Қауіпсіздік және ескерту нүсқаулары, суреттер, спецификациялар, сондай-ак Құрамдас бөлшектер және функциялармен танысыпшығыңыз. Бүл нүсқау орындалмағанжағдайда, ток соғу, Өрт және/немесеауыржарақаталу Қаупі туындайды. Пайдалану бойынша нүсқаулықты, соның ішінде барлық нүсқауларды, Қауіпсіздік және ескерту нүсқауларын кейін пайдалану 丫шін сақтап Қойыңыз.

• Өнімдері кәсіби пайдаланушыларға арналған және оларды тек Қана Өкілетті, білікті Қызметкерлер пайдалануы, күтім және техникалық Қызмет көрсетуі тиіс. Қызметкерлер Қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның Қосалқы Құралдарын басқа мақсатта Қолдану немесе олардың оқытылмаған Қызметкерлердің тарапынан пайдаланылуы Қауіпті.

- Берілген пайдалану бойынша нүсқаулық, басып шығарылған мезетте техниканың, ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында Қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы – деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.

- Өнімді басқа түлғаларға тек осы пайдалану бойынша нұсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді Қолдану барысындағы Қауіптер туралы ескертеді. Төмендері сигналдық, сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ !

- Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

- Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жаракат алуға немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулықтағы белгілер

Бул пайдалану бойынша нускаулыкта төмендегі белгілер пайдаланылады:

Аспапты пайдалану бойынша нускаулар және баска пайдалы акпарат

Қайта пайдалануға болатын материалдармен жұмыс істеу

Электр аспаптарды және аккумуляторларды түрмыстық қоқыска тастамаңыз

Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

Бул сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сәйкес келеді.

3

Суреттердегі нөмірлер маңызды жұмыс кезендерін немесе жұмыс кезендері үшін маңызды кұрамдас бөлшектерді көрсетеді. Мәтінде бүл жұмыс кезендері немесе кұрамдас бөлшектері сәйкес сандармен ерекшеленеді, мысалы, (3).

Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.

Аталмыш белгілер өнімді қолдану барысында айрыкша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Жалпы белгілер

Өніммен бірге пайдаланылатын белгілер.

Энім iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.

Li-Ion

Аккумуляторды еш жағдайда сокпа құрал ретінде пайдаланбаңыз.

Аккумуляторды құлатып жіберменіз. Сокқы тиген немесе басқа жолмен зақымдалған аккумуляторды пайдаланбаңыз.

Пайдаланылған Hilti литий-ион аккумуляторларының сериясы. Қолдану мақсаты бөліміндеі нүсқауларды орындаңыз.

1.4 Өнімде

Өнім IEC60825-1/EN60825-1:2014 стандарты бойынша 2-ші лазер класына жатады және CFR 21 § 1040 (Laser Notice 56) талаптарына сәйкес келеді.

Бул өнім түтынушы лазер өнімі болып табылады және EN 50689:2021 стандартының ережелерін орындайды.

2 Қауіпсіздік

2.1 Өлшеу құралының қауіпсіздік техникасы бойынша жалпы нүсқаулар

ЕСКЕРТУ! Сақтық шаралары бойынша барлық нұсқауларды және нұсқауларды оқып

шығыңыз. Өлшеу құралдары тиісінше қолданылмаған жағдайда қауіпті жағдайларды тудыруы мүмкін. Қауіпсіздік техникасы және пайдалану бойынша нұсқаулардың орындалмауы өлшеу құралының зақымдалуына және/немесе ауыр жаракат алуға әкелуі мүмкін.

Қауіпсіздік бойынша барлық нұсқауларды және жалпы нұсқауларды келесі пайдаланушы үшін сақтаңыз.

Жумыс орны

Жұмыс орнындағы тазалықты және төртіпті қадағалаңыз. Жұмыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін.
▶ Тутанғыш сүйықтықтар, газдар немесе шаң бар жарылғыш аймақта өніммен жұмыс істемеңіз.
Балаларды және бөгде адамдарды жұмыс істеп түрған өнімнен алшақ ұстаңыз.
▶ Онімді тек техникалық сипаттамаларының шенберінде қолданыңыз.
▶ Еліңізге тән қауіпсіздік техникасының ережелерін сақтаңыз.

Электр қауіпсіздігі

▶ Өнімді жаңбырдан немесе ылғал әсерінен қорғаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, өртену немесе жарылыс қаупін тудыруы мүмкін.
- Өнім ылғалдың кіруінен қорғалған болса да, оны тасымалдау қалтасына салудан бұрын кептіріп сүртіңіз.

Адамдардың қауінсіздігі

▶ ￥қыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және өлшеу құралымен жұмыс істеуге дұрыс қараңыз. Шаршаған кезде немесе есірткі, ішімдік не дәрі қабылдаған соң өлшеу құралын қолданбаңыз. Өлшеу құралын қолданған кездегі бір сәт зейінсіздік ауыр жаракат алуға апарып соғуы мүмкін.
Жумыс кезінде ынғайсыз қалыптарға түрмауға тырысыңыз. Унемі турақты күйді және тепе- тендікті сақтаңыз.
Жеке қорғану құралдарын пайдаланыңыз. Жеке химияға қарсы қорғаныс құралдарын тағу жаракаттану қаупін болдырмайды.
Сактандырғыш құрылғыларды өшірменіз және ескертетін жазулар мен белгілерді алмаңыз.
Электр құралының кездейсөқ қосылуын болдырмаңыз. Өлшеу құралын аккумуляторға жалғаудан, шығарудан немесе тасудан бұрын оның өшірулі екеніне кез жеткізіңіз.
- Өнім мен керек-жарактарды осы нүсқауларға сай және тек осы түрге жататын аспаптарды пайдалануда талап етілетіндей қолданыңыз. Бүл кезде жұмыс жағдайларын және орындалатын жұмыстың сипатын ескеріңіз. Өнімдерді басқа мақсатта қолдану қауіпті жағдайларға әкелуі мүмкін.
- Өз мойныңызға қате қауіпсіздік сезімін алмаңыз және өлшеу құралына арналған қауіпсіздік ережелерін бұзбаңыз, тіпті өлшеу құралын жиі қолданатын тәжірибелі пайдаланушы болсаңыз. Мұқиятсыз қолдану бірнеше секундта ауыр жақақаттануға апарып соғуы мүмкін.
▶ Элшеу куралын медициналык кұрылғылардың жанында қолдануға болмайды.

Өлшеу құралын қолдану және оған күтім көрсету

▶ Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.
- Колданылмайтын өлшеу құралдарын балалардың қолы жетпейтін жерде сақтаңыз. Өнімді онымен таныс емес немесе осы нүсқауларды оқып шықпаған түлғаларға пайдалануға рүқсат бермеңіз. Өлшеу құралдары тәжірибесі жоқ пайдаланушылардың қолында қауіпті болады.

• Өлшеу құралдарына муқият күтім көрсетіңіз. Жылжымалы бөліктердің ақаусыз қызмет ететінін және қысылмайтынын, бөліктердің сынбағанына немесе өлшеу құралының жұмысына теріс әсер етуі мүмкін зақымдардың жоктығын тексеріңіз. Өлшеу құралының зақымдалған бөліктерін оны қолдану алдында жәндеуге өткізіңіз. Нашар жәнделген өлшеу құралдары көптеген жазатайым окифалардың себебі болып табылады.
• Өнімді еш жағдайда модификациялауға немесе өзгертуге болмайды. Hilti компаниясы руксат етпеген өзгерістер немесе модификациялар пайдаланушының өнімді пайдалану құқығын шектеуі мүмкін.
• Маңызды өлшеу әрекетттерінің алдында, сондай-ақ өлшеу құралы құлаған жағдайда немесе оған басқа механикалық әсерлер тигізгенде, оның дәлдігін тексеру қажет.
• Өлшеу нөтижелерінің сапасы арнайы қоршау жағдайында темендеуі ықтимал. Бұларға, мысалы, құрылғылардың айналасы, қатты магниттік немесе электрмагниттік өрістерді шығару, дірілдер және температура өзгерістері жатады.
  Жылдам өзгеретін өлшеу шарттары өлшеу нәтижелеріне әсер ете алады.
• Өнім температураның кенет өзгерістеріне ұшыраған жағдайда, өнім қоршаған орта температурасын қабылдағанша күтіңіз. Қатты жылу айырмашылықтары қате жұмыс істеуге және дұрыс емес өлшеу нәтижелеріне апарып соғуы мұмкін.
• Адаптерлерді және керек-жаракты қолданғанда керек-жарактың берік бекітілгеніне көз жеткізіңіз.
• Өлшеу құралы құрылыс аландарының қатаң жағдайларында қолдануға арналғанымен, оған дөл басқа оптикалық және электрөнімдеріне (жорық дүрбісі, көзілдірік, фотоаппарат) сияқты ұқыпты қарау керек.
  ▶ Берілген жұмыс және сақтау температураларын сақтаңыз.

2.2 Лазерлік өлшеу құралдарына арналған қосымша қауіпсіздік техникасының нүсқаулары

• Өнім дұрыс ашылмаған жағдайда, 2-кластан асатын лазерлік сәулелену орын алуы мүмкін. Өнімді тек Hilti қызмет көрсету орталығында ғана жөндетіңіз.
  ▶ Өлшеу орнын қорғаңыз. Өнімді орнатқан кезде лазерлік сәуленің басқа адамдарға немесе өзіңізге бағытталмағанына көз жеткізіңіз. Лазерлік сәулелер көз деңгейінен айтарлықтай төмен немесе жоғары әтуі керек.
  Кате өлшемдерді болдырмау үшін, лазерлік сәуленің шығу терезесін таза ұстаңыз.
  ▶ Өлшеу/қолдану алдында және өнімді қолдану барысында бірнеше рет өнімнің дәлдігін тексеріңіз.
• Кайтаратын нысандар немесе беттер жанында орындалған өлшемдер, әйнек немесе ұқсас материалдар өлшеу нәтижелерін бұрмалауы мүмкін.
• Өнімді жарамды устағышка, штативке монтаждаңыз немесе оны тегіс бетке қойыңыз.
  ▶ Өлшеу рейкаларымен жоғары кернеу желілерінің жанында жұмыс істеуге тыйым салынады.
  ▶ Айналаңызда өлшеу әрекетіне әсер ете алатын ешкандай басқа лазерлік өлшеу құралының жоктығына кез жеткізіңіз.
  Лазерлік сәулелердің қадағаланбайтын аймактардан тыс шықпауын қадағалаңыз.

2.3 Қауіпсіздік бойынша қосымша нұсқаулар

▶ Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.
- Өнімде немесе керек-жарактарда ешкандай манипуляциялар не өзгерістер орындамаңыз.
▶ Кулап қалған құралдардан және/немесе керек-жарактардан жаракат алу қаупі бар. Жұмысты бастамас бұрын аккумулятор мен қондырылған керек-жарактың берік бекітілгеніне кез жеткізіңіз.

2.4 Электрмагниттік үйлесімділік

Аспап тиісті директивалардың қатал талаптарына сөйкес келсе де, Hilti төменdegілерді есептен шығара алмайды:

• Аспап баска аспаптарға (мысалы, үшактардағы навигация жүйелеріне) кедергі келтіре алады.
• Аспап қатты сәулеленуден бұзылып, жұмыста ақаулықтар пайда болуы мүмкін.

Мундай және басқа да қауіпті жағдайларда бақылау өлшем әрекеттері орындалуы тиіс.

2.5 Аккумулятормен дұрыс жұмыс істеу және оны дұрыс пайдалану

▶ Литий-иондык аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылысқа апарып соғуы мүмкін.

HILTI

- Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз. - Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!

- Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!

- Аккумуляторларды белшектеуге, кысуға, 80°C (176°F) шамасынан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.

Соққы тиген немесе басқаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.

▶ Еш жағдайда қайта өнделген немесе жөнделген аккумуляторларды пайдаланбаңыз.

Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.

- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.

Батарея полюсіне саусақпен, құралдармен, өшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ, мүлікке залал келтіруі және жарақат алуға әкелуі мүмкін.

- Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.

- Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.

- Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.

Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауінсіздік және Hilti Li-lon аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.

Литий-иондык, аккумуляторларды тасымалдау, сақтау және пайдалану үшін қолданылатын арнайы директиваларды ескеріңіз. 683

Аталмыш пайдалану бойынша нүсқаулықтың соңындағы QR кодын сканерлеу арқылы табуға болатын Hilti Li-Ion аккумуляторларына арналған қауіпсіздік және пайдалану бойынша нүс-қауларды оқып шығыңыз.

3 Сипаттама

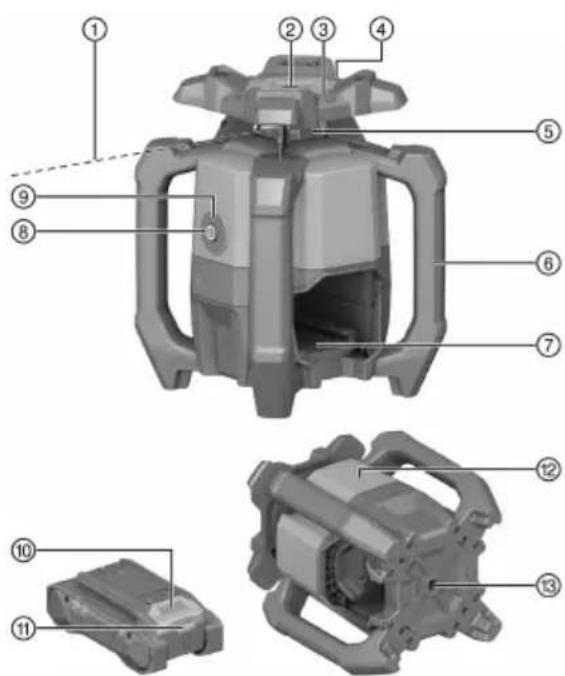

3.1 Шолу

① Лазерлік сәуле (ротация жазықтығы)
② Бағыттауыш сәуле
③ Дөлдеу күралы (нысана мен карауыл), Х осі
④ Дөлдеу құралы (нысана мен қарауыл), Y осі
⑤ Лазер терезеси
⑥ Туткыш
⑦ Аккумуляторға арналған ￥яшық
⑧ Косу/өшіру түймесі
⑨ Жумыс күйінің индикаторы (жарық диоды)
⑩ Аккумуляторды босату түймесі
⑪ Аккумулятордың күй индикаторы
⑫ Фирмалык тактайша орны
⑬ 5/8" ирек оймасы бар негіз

3.2 Маçсатына сай қолдану

Сипатталған өнім айналатын, көрінетін қызыл лазерлік сәулесі және 90°-қа жылжытылған бағыттауыш сәулесі бар айналмалы лазер болып табылады. Ротациялық лазер тік, көлденең және еңкейтулер үшін пайдаланылуы мүмкін. Аспап көлденең биіктік өзгеруі, тік және еңкейген жазықтықтарда және тік бұрыштарда өлшемдерді өлшеу, тасымалдау және тексеруге арналған. Пайдалану мысалдары - метр мен биіктік кесіктерін тасымалдау, қабырғаларда тік бұрыштарды анықтау, негізгі нүктелерге тік бағыттау немесе сәйкес жазықтықтарды жасау болып қалады.

• Бул өнім үшін тек осы кестеде келтірілген В 22 үлгі қатарындағы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз.
• Бул аккумуляторлар ушін тек осы кестеде белгіленген серияларға жататын Hilti зарядтағыш құрылғыларын қолданыңыз.

3.3 Жеткізілім жинағы

Ротациялық лазер, PRA 400 лазер қабылдағышы, PRA 83 лазер қабылдағышының ұстағышы, 2х АА батареасы (барлық нарықтарда емес), пайдалану бойынша нұсқаулық, өндіруші сертификаты, қап Оған қоса өніміңіз үшін рүқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

3.4 Bluetooth

Бул өнім Bluetooth функциясымен жабдыкталған.

Bluetooth сымсыз дерек тасымалдау функциясы арқылы Bluetooth функциясына қолдау көрсететін екі өнімді байланыстыруға болады.

Bluetooth® мәтіндік тауар белгісі және логотипі Bluetooth SlG, Inc. компаниясының тіркелген сауда белгілері болып табылады және аталмыш сауда белгілері Hilti компаниясымен лицензия бойынша пайдаланылады.

3.5 Косу/өшіру түймесінің функциялары

Ротациялық лазер қосу/өшіру түймесін қыскажа басу арқылы қосылады немесе өшіріледі.

Оған қоса қосу/өшіру түмесінің көмегімен теменdegі функцияларды іске қосуға болады:

• Көлденен режимде: Ротациялық лазердің өшірулі күйінде еңіс функциясын іске қосу үшін қосу/өшіру түймесін ≥10 секунд басыңыз. Лазер қабылдағышында еңісті сандық, реттеу функциясышақырылады. 📞 674
• Тік режимде: Бағыттауыш нүктені нивелирлеу және проекциялау әрекеттері сәтті аяқталғаннан кейін, қосу/өшіру түймесін қайтадан қыскаша басу арқылы айналуды іске қосуға болады. 677 Ротациялық лазерді бағыттауыш нүктені проекциялау барысында өшіру үшін қосу/өшіру түймесін екі рет басу керек.

3.6 Лазер кабылдағышы/қашықтан басқару құралы

Hilti zer \\ \\ \\ \\ \\ \\

Автоматты өшірілу нивелирлеу жүзеге аспаған кезде ротациялық лазердің төмендегі күйінде орындалады:

• Көлденен бұрышка қатысты тым қатты еңіс (еңкейту функциясынан баска).
• Iški механикалық мәселе орын алды.
• Тенселу немесе сокцы нәтижесінде бумадан шығып кеткен кезде.

Өшіру орындалғаннан кейін, айналу әрекеті токтатылып, жұмыс күйінің индикаторы қызғылт сары түспен жылдам жыпылықтайды.

Ротациялык, лазерді өшіріп, қайта қосыңыз. Егер мәселе сонда да шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз.

Автоматты түрде туралау функциасы лазер жазықтығын лазер қабылдағышымен туралауға мүмкіндік береді.

• Көлденен, PRA 91 автоматы штативі мен PRA 400 лазер кабылдағышымен бірге.
• PRA 400 лазер кабылдағышымен бірге X осіне еңкейту.
  • Tik, PRA 400 лазер кабылдағышымен бірге.

3.9 Бацылау функциясы

Ротациялық лазер PRA 400 лазер қабылдағышымен бірге лазер жазықтығының туралануын бақылайды. Туралаудан ауытқыған жағдайда жүйе лазерлік жазықтықты қабылдағыштың нөл нуктесінде ұстау үшін, оның бағытын түзетеді. Ротациялық лазер температураның ауытқуы, жел немесе басқа факторлардан туындаған барлық қателерді түзетеді.

Лазер қабылдағышы мен лазерлік сәулелену шоғыры арасындағы оптикалық байланыс екі минуттан көп уақытқа үзілсе, жүйе қате туралы хабарлайды.

Бақылау функциясы тік режимде ғана қолжетімді болады.

3.10 Уйкы режимі

Жұмыс үзілістері немесебасқа әрекеттер үшін ротациялық лазердің үйқы режимін пайдалануғаболады. Осы қүйде лазер жазықтығының немесе еңістің барлық параметрлері сақталады. ￥йқы режимі куатты үнемдеп, аккумулятордың қызмет ету мерзімін үзартады.

¥йкы режимі PRA 400 лазер кабылдағышымен бірге белсендіріледі/өшіріледі.

Уйкы режимі ең көбі 4 сағат ішінде белсенді болады. Бүл уақыт өткен соң жүйе өшеді.

3.11 Лазерлік сәулелену шоғырын өшіру

Кейбір лазерлік сәулелену шоғырларын өзінді және әріптестеріңізді сәулеленуден қорғау үшін

• өшіруге болады.
• Жакын жердегі баска өлшемдерге кедергі етпеу үшін.

3.12 «Антишок» функциясы

Егер ротациялық лазер қолдану барысында деңгейден шығып кетсе, өнім кірістірілген «Антишок» функциясының көмегімен ескерту режиміне ауысады. «Антишок» функциясы алғаш рет нивелирлеу жүзеге асканнан кейін екінші минуттан бастан іске қосылады. Егер осы 2 минут ішінде ротациялық лазерде реттеу орындалса, «Антишок» функциясы іске қосылғанша қайтадан екі минут уақыт кетеді. Ротациялық лазер ескерту режимінде болған кезде:

• Жұмыс күйінің индикаторы қызғылт сары түспен баяу жыпылықтайды.
• Ротациялық бастиек токтап, лазерлік сәуле сөнеді.

Астыңғы бет дірілсіз болмаған кезде немесе еңіс режимінде өңдеу кезінде «Антишок» функциясының сезімталдығын PRA 400 лазер қабылдағышы арқылы реттеуге немесе ажыратуға болады.

3.13 Кедергі келтіретін жарык көздерінен қорғаныс

Режим іске қосылған кезде, максимальды қабылдау диапазоны (диаметр) айналу жылдамдығына байланысты азаяды.

«Кедергі келтіретін жарык кездерінен қорғаныс» режимі, мысалы, фаралар мен басқа жасанды жарық кезінде жылтылдайтын жарық кездерінің (мысалы, жарық диодтары) әсерін барынша азайтады.

Режим лазерлік сәуленің шыны, металл немесе басқа шағылысатын беттерге шағылысудан пайда болатын мәселелерді тиімді түрде азайтады.

Кедергі келтіретін жарық көздері және шағылысатын лазерлік сәулелер барынша еленбейді және лазер қабылдағышының қате анықтау әрекеттерінің саны барынша азаяды. Осылайша ауыр жағдайларда тұрақта жұмыс істеу мүмкін болады.

3.14 Жұмыс күйінің индикациясы

Ротациялық лазерде әртүрлі жұмыс күйлерін көрсететін жұмыс күйінің индикаторы бар.

Құралдың бөлшектері Сипаттамасы
Жұмыс қүйінің индикаторы тұрақты жасыл түспен жанып түр.	Ротациялық лазер қосылған, нивелирленген және тиісті жұмыс режимінде.
Жұмыс қүйінің индикаторы жасыл түспен баяу жыпылықтайды.	Ротациялық лазерді нивелирлеу орындалуда.
Жұмыс қүйінің индикаторы 5 рет жасыл түспен жылдам жыпылықтайды.	Қазір басталған реттеу (нивелирлеу, бақылау режимі, автоматты түрде туралау) сәтті аяқталды.
Жұмыс қүйінің индикаторы қыска үзілістермен жасыл түспен жанып түр.	Еңіс режимі белсендірілген.
Жұмыс қүйінің индикаторы үзік-үзік жасыл түспен баяу жылтылдайды.	Ротациялық лазер ұйқы режимінде.
Жұмыс қүйінің индикаторы үзік-үзік жасыл түспен жылдам жылтылдайды.	Ағымдағы реттеу (бақылау режимі, автоматты түрде туралау) басталды.
Жұмыс қүйінің индикаторы тұрақты қызғылт сары түспен жанып түр.	«Антишок» функциясы ажыратылды. Ротациялық лазер қосылған, нивелирленген және тиісті жұмыс режимінде.
Жұмыс қүйінің индикаторы қызғылт сары түспен баяу жыпылықтайды.	«Антишок» функциясы ажыратылды. Ротациялық лазерді нивелирлеу орындалуда.
Жұмыс қүйінің индикаторы қызғылт сары түспен жылдам жыпылықтайды.	Ротациялық лазерде қате орын алды. Ротациялық лазердің орнатылуын тексеріңіз (мысалы, дірілсіз, тегіс бет және т.б.)
Жұмыс қүйінің индикаторы қызыл түспен жыпылықтайды (3х ұзак, 3х қысқа, 3х ұзак, кідіріс).	Ротациялық лазер ақаулы. Hilti қызмет көрсету орталығына жолығыңыз.
Жұмыс қүйінің индикаторы көк түспен 5 рет баяу жыпылықтайды.	Ротациялық лазер мен лазер қабылдағышы сәтт жұптастырылған.

3.15 Li-Ion аккумуляторының индикаторлары

Hilti Nuron Li-Ion аккумуляторлары аккумуляторлардың заряд деңгейін, ақаулық туралы хабарларын және күйін көрсете алады.

3.15.1 Заряд деңгейінің және ақаулық туралы хабарлардың индикаторлары

ECKEPTY

Жаракат алу каупі аккумулятордың кулауынан!

- Аккумулятор енгізілген кезде, құлыптан босату түймесін басқаннан кейін аккумулятордың пайдаланылатын өнімге тиісінше бекітілгеніне кез жеткізіңіз.

Теменdegіндикациякөрсеткіштерініңбірінеçол жеткізу үшін аккумулятордың құлыптан босату түймесін қыскажа басыңыз.

Заряд деңгейі және ықтимал ақаулықтар жалғанған өнім қосылып түрған кезде үздіксіз көрсетіледі.

Күралдың бөлшектері Сипаттамасы
Төрт (4) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 100% және 71% аралығында
Уш (3) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 70% және 51% аралығында
Екі (2) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 50% және 26% аралығында
Бір (1) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 25% және 10% аралығында
Бір (1) жарық диоды жасыл түспен баяу жыпылықтайды	Заряд деңгейі: < 10%
Бір (1) жарық диоды жасыл түспен жылдам жыпылықтайды	Li-Ion аккумуляторының заряды толықтай таусылды. Аккумуляторды зарядтаңыз.Жарық диоды аккумуляторды зарядтағаннан кейін сонда да жылдам жыпылықтаса,Hiltiқызмет көрсету орталығына хабарласыңыз.
Бір (1) жарық диоды сары түспен жылдам жыпылықтайды	Li-Ion аккумуляторы немесе оған байланысты өнімге артық жүктеме түсті, қатты қызып кетті немесе басқа ақаулық орын алды.Өнім мен аккумуляторды ұсынылған жұмыс температурасына жеткізіңіз және өнімді пайдаланған кезде оған артық жүктеме түсірмеңіз.Хабар көрсетіле берсе,Hiltiқызмет көрсету орталығына хабарласыңыз.
Бір (1) жарық диоды сары түспен жанып түр	Li-Ion аккумуляторы және оған қосылған өнім үйлесімді емес.Hiltiқызмет көрсету орталығын хабарласыңыз.
Бір (1) жарық диоды қызыл түспен жылдам жыпылықтайды	Li-Ion аккумуляторы құлыптаулы және оны буда былай пайдалану мүмкін емес.Hiltiқызмет көрсету орталығына хабарласыңыз.

3.15.2 Аккумулятор күйін көрсететін индикаторлар

Аккумулятордың күйін шақыру үшін құлыптан босату түймесін үш секундтан артық басып тұрыңыз. Жүйе құлату, тесу, сыртқы жылудан зақым көлтіру және т.с.с. қате қолданудан туындаған батареяның ақаулығын анықтамайды.

Құралдың бөлшектері Сипаттамасы
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды жасыл түспен тұрақты жанады.	Аккумуляторды ары қарай пайдалануға болады.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды сарымұмкін болмады. Әрекетті қайталаңыз немесе түспен жылдам жыпылықтайды.	Аккумулятор күйі туралы сұрауды орындау мүмкін болмады. Әрекетті қайталаңыз немесе Hilti қызмет көрсету орталығына жолығыңыз.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды қызы түспен тұрақты жанады.	Жалғанған өнімді ары қарай пайдалану мүмкін болса, бұл қалған аккумулятор қуатының 50% шамасынан темен болғанын білдіреді.Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз.

4 Техникалық сипаттамалар

4.1 Өнім туралы акпарат

Номиналды кернеу		21,6 В
Номиналды ток		160 мА
PRA 400 уггісіндегі қабылдау диапазоны (Диаметр)		800 м(2624 фут — 8 дюйм)
PRA 400 лазер қабылдағышымен байланыс диапазоны (Диаметр)		300 м(984 фут — 3 дюйм)
10 м-дегі дөлдік (MIL-STD-810G бойынша стандартты қоршаға,9,5 мм орта шарттарында)		(±0,02 дюйм)
Лазер класы		Көрінеді, 2-ші лазер класы;EN/IEC 60825-1:2014
Толкын ұзындығы (л)		630 нм ... 650 нм
Шығыс куат (Р) Ротациялық	лазер	< 3,5 мВт , ≥ 300 А/мин
Шығыс куат (Р) Бағыттауыш	саәуле	< 1 мВт
Импульс ұзақтығы (tp)		490 нс
Импульс жиілігі (f)		1 МГц
Өздігінен туралану диапазоны		±5°
Максималды еңіс (Үйғарынды ауытқу 1,75% 1 градус)	/Х осі	-15 % ... 8,6 %
	У осі	-8,6 % ... 8,6 %
Бастапқы нүктенің үстіндегі максималды жұмыс биіктігі		2000 м(6561 фут — 8 дюйм)
Максималды салыстырмалы ауа ылғалдылығы		80 %
Жұмыс кезіндегі қоршаған орта температурасы		-20 °C ... 50 °C(-4 °F ... 122 °F)
Сақтау температурасы		-25 °C ... 63 °C(-13 °F ... 145 °F)
Салмағы		2,60 кг(ЕРТА-Procedure 01 бойынша аккумуляторсыз)
Тағанның ирек оймасы		5/8 дюйм
Құлау сынағының биіктігі (MIL-STD-810G бойынша стандартты қоршаған орта шарттарында)		1,5 м(4 фут — 11,1 дюйм)
ІЕС 60529 стандарты бойынша қорғаныс дәрежесі		IP66(аккумуляторсыз)
ІЕС 61010-1 стандарты бойынша ластану дәрежесі		2
Бағыттауыш сәуле		Уздіксіз сәуле, айналу жазықтығы үшін тікбұрышты
Максималды сәулелену қүші		10 дБм
Жиілік		2400 МГц ... 2483,5 МГц

4.2 Аккумулятор

Аккумулятордың жұмыс кернеуі	21,6 В
Аккумулятор салмағы	«Мақсаты бойынша пайдалану» тарауын қараңыз
Жұмыс кезіндегі қоршаған орта температурасы	-17 °C ... 60 °C(1 °F ... 140 °F)
Сақтау температурасы	-20 °C ... 40 °C(-4 °F ... 104 °F)
Зарядтаудың басындағы аккумулятор температурасы	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Жумыска дайындык

ECKEPTY

• Аккумуляторды орнату алдында оған қатысты өнімнің өшірілгеніне көз жеткізіңіз.
• Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында аккумуляторды шығарыңыз.

ECKEPTY

Жаракат алу каупі кыска түйыкталудан немесе аккумулятордың құлауынан!

• Аккумуляторды орнату алдында аккумулятор контактілерінде және әнімdegі контактілерде бөгде заттардың жоктығына кез жеткізіңіз.
• Аккумулятордың әркез дұрыс орнатылғанына көз жеткізіңіз.

Осы кужаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

1. Зарядтау алдында зарядтағыш құрылғының пайдалану бойынша нұсқаулығын оқып шығыңыз.
2. Аккумулятордағы және зарядтағыш құрылғыдағы контактілердің таза әрі құрғақ екендігіне көз жеткізіңіз.
3. Аккумуляторды руксат етілген зарядтағыш құрылғы ішінде зарядтаңыз. 667

1. Аккумуляторды алғаш рет іске қоспас бұрын зарядтаңыз.
2. Аккумуляторды өнімге шерту дыбысымен тірелгенше кіргізіңіз.
3. Аккумулятордың аспапка берік бекітілгенін тексеріңіз.

5.3 Аккумуляторды шығару

1. Аккумулятордың құлыптан босату түймесін басыңыз.
2. Аккумуляторды өнімнен шығарыңыз.

5.4 Ротациялық лазер мен лазер қабылдағышын жүптастыру

Ротациялық лазер мен лазер қабылдағышы жеткізілген күйінде жұптастырылған.

Ротациялық лазер мен лазер қабылдағышында бір уақытта түймесін 3 секунд басыңыз.
▶ Лазер кабылдағышы кайтадан дыбыстық сигнал шығарады.
▶ Ротациялық лазерде жұмыс күйінің индикаторы жыпылықтайды.
Лазер кабылдағышының дисплейінде белгісі көрсетіледі
▶ Өнімдердің екеуі де өшіп қалады.

5.5 Биіктен кулаудан корғаныс

ECKEPTY

Жаракат алу каупі куралдың және/немесе керек-жарактың кулауынан!

▶ Тек өнім үшін ұсынылған Hilti құрал ұстағыш арқанын қолданыңыз.
▶ Күрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз.

Биік жерде жұмыс істеу бойынша ұлтық нұскамаларды орынданыз.

Бүл өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған #2261971 құрал ұстағыш арқанын қолданыңыз.

▶ Күрал ұстағыш арқанын ілмегімен суретте көрсетілгендей әнімге бекітіңіз. Берік бекітілгенін тексеріңіз.
- Карабинді жук көтеретін құрылымға бекітіңіз. Карабиннің берік бекітілгенін тексеріңіз.

Hilti күрал ұстағыш арқанының пайдалану бойынша нұсқаулықтарына назар аударыңыз.

Осы кожаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

6.1 Ротациялық лазер мен аккумуляторды дұрыс қолдану

Hilti Nuron литий-иондык аккумуляторларының корғаныс дәрежесі жок. Аккумуляторды жаңбыр мен ылғалдан алшак ұстаңыз.

1. Көлденең режимде/еңіс режимінде жұмыс істеу.
2. Тік режимде жұмыс істеу және алып тастау немесе еңкейтілген күйде тасымалдау.

▶ Тік режимде жұмыс істеу үшін ротациялық лазерді, қосу/өшіру түймесі 📍 жоғары қарап түратындай алып тастау керек.

Ротациялык лазерді тасымалдау ўшін немесе пайдаланбайтын кезде өрдайым, аккумулятор бөлімі мен аккумулятор жоғары қарап түрмайтындай және ылғал кіре алмайтындай етіп орналастырыңыз.

6.2 Ротациялық лазерді қосу/өшіру және көлденең күйде жұмыс істеу

Маңызды өлшемдер алу алдында лазердің дәлдігін тексеріңіз, әсіресе ол жерге құлаған болса, қалыпсыз механикалық әсерлерге ұшыраса.

1. Ротациялык лазерді тегіс, турақты әрі дірілсіз бетке қойыңыз немесе оны жарамды ұстағышқа орнатыңыз.

- ۶стағыш ретінде қабырға ұстағышын немесе таянышты пайдалануға болады. Тірек аймағының еңкейту бұрышы максимальды ± 5° болуы керек.

1. Ⓞ түймесін басыңыз.

Ротациялық лазерді нивелирлеу орындалуда. Жұмыс күйінің индикаторы жасыл түспен баяу жыпылықтайды.
Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады. Жұмыс күйінің индикаторы алдымен 5 рет жасыл түспен жылдам жыпылықтап, соанан соң тұрақты түрде жасыл түспен жанып тұрады.

1. Ротациялық лазерді өшіру үшін түймесін қайта басыңыз.

6.3 Штативпен автоматты түрде көлденең туралау PRA 914

Алғышарттар:

• Ротациялық лазер PRA 91 автоматты штативіне орнатылған.
• PRA 400 лазер кабылдағышы, ротациялық лазер мен PRA 91 автоматты штативі жуптастырылған. 📞 672
• PRA 400 лазер кабылдағышы мен PRA 91 автоматты штативінің басқару панелі бір-біріне қаратылған және тікелей көрініс байланысына іе.

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төменdegі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Биіктікті PRA 91 штативімен автоматты түрде туралау

1. Ротациялық лазерде, лазер қабылдағышында және автоматты штативінде түймесін басыңыз.

Лазер қабылдағышының дисплейінде лазермен де, автоматты штативпен де байланысты сәтті орнатылғаны көрсетіледі.
- Байланыс орнату мумкін болмаса, тиісті өнімдж белгісі байланыстың жоктығын көрсетеді.
Ротациялық лазерді нивелирлеу орындалуда. Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады.

1. Лазер қабылдағышының белгілеу кесігін орнатылатын мақсатты бийктікте ұстан тұрыңыз. Лазер қабылдағышын қозғалтпай ұстаңыз немесе бекітіңіз.

HILTI

1. Лазер қабылдағышындағүймесін екі рет басу арқылы автоматты түрде туралауды іске қосыңыз.

Автоматты штатив, лазер жазыктығы лазер қабылдағышының белгілеу кесігіне сәйкес келетін позицияға жеткенше жоғары-төмен қозғалады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
- Осы позицияға жеткен соң, ротациялық лазер нивелирленеді. Сәтті аяқталу лазер қабылдағышында 5 секундық үздіксіз дыбыспен көрсетіледі. Дисплейде қысқа уақытқа бөлгісі көрсетіледі.
- Автоматты түрде туралау сәтті орындалмаса, лазер қабылдағышында қысқа дыбыстық сигналдар беріліп, қалгісі қысқа уақытқа көрсетіледі.

1. Лазер қабылдағышының дисплейінде биіктік реттеуін тексеріп шығыңыз.

2. Егер автоматты түрде туралау аякталса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аясында басқа нуктелерді белгілеуге болады.

6.4 Еністі сандык әдіспен реттеу

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік қондырылады.
• PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 📄 672

Бул өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бул код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

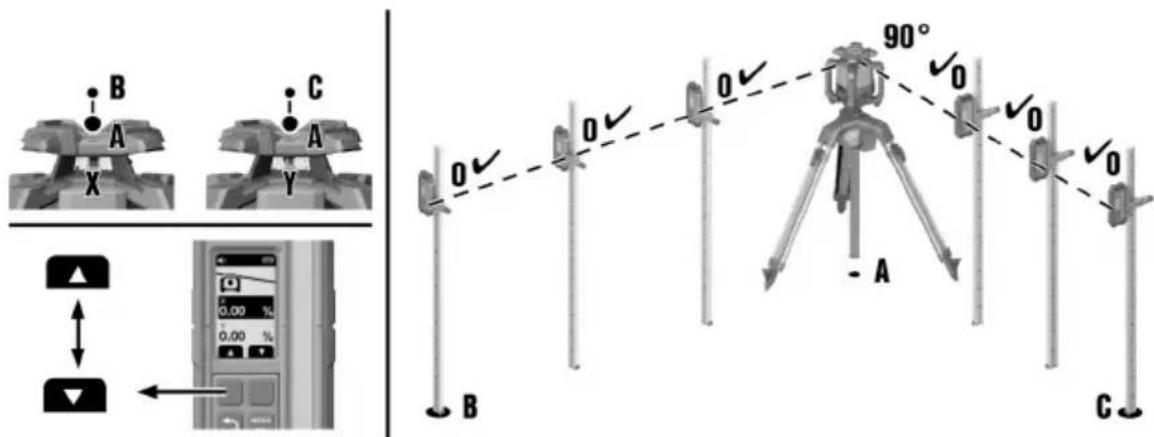

Еңісті сандық әдіспен реттеу

B A X C Y 0.00 % 0.00 % 90° ✓0 ✓0 ✓0 A B C

1. Ротациялық лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында ((А) нүктесі) орналастырыңыз.

2. Ротациялык лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.

У осінде де еңісті реттегіңіз келсе, ротациялық лазерді дөлдеу құралының (нысана мен қарауыл) көмегімен У осі бойынша (С) нүктесіне бағыттаңыз. (В) және (С) нүктелері (А) нүктесі бойынша бір-біріне 90° бұрышта орналасуы керек.

1. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.

Нивелирлеуге қол жеткізген сөң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.

1. Лазер кабылдағышында «Еңіс режимі» мәзірінде ① «Еңісті реттеу» функциясын ② танданыз.

2. Реттелетін осьті тандап MENI TYЙМЕСІН басыңыз.

3. Еңіс мәнін он жақнемесе сол жақ функциялық түймелердің көмегімен енгізініз.

Теріс мәнді орнату үшін сол жақ функциялық түймені басыңыз және/немесе мән 0-ден темен түскенше ұстап тұрыңыз.
Функциялық туймені жібергеннен кейін, ротациялық лазер жазықтықтықың еңісің тура орнатылған мәнге бейімдейді. Орнатылған мәнге жеткен сон, диспле √ көрсетіледі.

1. Осьтердің таңдалуын кері қайтару үшін түймесін басыңыз.

▶ Кажет болса, екінші ось үшін мән енгізіңіз.

1. Енді, мысалы, лазер қабылдағышын өлшегіш төрткілдешке бекітуге немесе (А) нүктесінде бийктікті 0 мәніне орнатуға болады. Сонан соң бүкіл еңкейту жазықтығы бойынша басқа нүктелерді өлшеуге болады.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауытқуға қатысты тураланбайтының ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа әсерлер лазер жазықтығының күйіне әсер етуі мүмкін.

6.5 Еністі сандык әдіспен жоғары дәлдікпен реттеу (e-targeting).

Электрондык бағдарлау құралы ротациялық лазердің қолмен бағдарлануын онтайландырады.

Электрондык өдіс дәлірек болады.

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік қондырылады.
  • PRA 400 лазер кабылдағышы мен ротациялық лазер жуптастырылған. 672
• Ротациялық лазер мен лазер қабылдағышының арасындағы минималды қашықтық 3 м (10 фут) күрайды.

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код теменdegі жұмыс қадамдары көрсетілген иллюстрациялық ңұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық ңұсқаулықты мына сілтеме арқылы ашуға болады:

Еңісті жоғары дәлдікпен реттеу

1. Ротациялык лазерді еңкейту жазықтығының жоғарғы немесе теменгі қырында ((А) нүктесі) орналастырыңыз.
2. Ротациялық лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.

У осінде де еңісті реттегіңіз келсе, ротациялық лазерді дөлдеу құралының (нысана мен қарауыл) көмегімен У осі бойынша (С) нүктесіне бағыттаңыз. (В) және (С) нүктелері (А) нүктесі бойынша бір-біріне 90° бұрышта орналасуы керек.

1. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.
   Нивелирлеуге қол жеткізген соң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.
2. Лазер кабылдағышында «Еңіс» мәзіріндө «Жоғары дәлдік» функциясын танданыз.
3. Лазер қабылдағышын тура (В) нүктесінде және лазер жазықтығында ақырындап ұстаңыз. Лазерлік сәуле анықтау терезесіне тиюі керек.

Ротациялық лазер лазер жазықтығының X осін тура лазер қабылдағышының позициясына бағдарлайды. Туралау аяқталғаннан кейін, дисплей, √ көрсетіледі.

Электрондык бағдарлау тек X осі үшін қолжетімді.

Электрондык бағдарлау тек ±5 ° максималды бұрышка дейін орындалуы мүмкін.

1. Лазер қабылдағышын лазер жазықтығынан алып тастаңыз да, X осіне арналған еңіс мәнін оң жақ немесе сол жақ функциялық түймелердің көмегімен енгізіңіз.

Теріс мәнді орнату үшін сол жақ функциялық түймені басыңыз және/немесе мән 0-ден темен түскенше ұстап тұрыңыз.
Функциялық түймені жібергеннен кейін, ротациялық лазер жазықтықтықтың еңісің тура орнатылған мәнге бейімдейді. Орнатылған мәнге жеткен соң, диспле √ көрсетіледі.

1. Осьтердің таңдалуын кері қайтару үшін түймесін басыңыз.

▶ Кажет болса, У осі ўшін де мән енгізіңіз.

HILTI

1. Енді, мысалы, лазер қабылдағышын өлшегіш төрткілдешке бекітуге немесе (А) нүктесінде биіктікті 0 мәніне орнатуға болады. Сонан соң бүкіл еңкейту жазықтығы бойынша басқа нүктелерді өлшеуге болады.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауыткуға қатысты тураланбайтынын ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа әсерлер лазер жазықтығының күйіне әсер етуі мүмкін.

6.6 Еңісті PRA 79 еңкейту адаптерімен реттеу

PRA 79 еңкейту адаптерін қолдану жағдайына байланысты штативке немесе қабырғаға бекіту құрылғысына орнатуға болады.

1. Ротациялық лазерді PRA 79 еңкейту адаптеріне, ротациялық лазер басқару панелінің бір жағына кетерілетіндей орнатыңыз. еңкейту адаптерінің нүсқаулығын ұстаныңыз.
2. Ротациялық лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында орналастырыңыз.
3. Енкейту адаптерін 0° бұрышта орнатыңыз.
4. Ротациялық лазерде түймесін басыңыз.

Ротациялык лазерді нивелирлеу орындалуда. Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады.

1. Лазер кабылдағышында реттеулер мәзірінің екінші бетінде еңіс режимі функциясын таңданыз.

Автоматты түрде нивелирлеу ажыратылады. Лазер қабылдағышының дисплейінде көрсетіледі.

1. PRA 79 еңкейту адаптерінде кажетті еңкейту бұрышын реттеңіз.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауыткуға қатысты тураланбайтының ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа әсерлер лазер жазықтығының күйіне әсер етуі мүмкін.

6.7 Бар еңісті тексеру (еңісті автоматты түрде реттеу)

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік қондырылады.
• Лазер кабылдағышы PRA 400 өлшегіш төрткілдешке (немесе баламасына) бекітілген.
  • PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 672

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код теменdegі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мұмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Еңісті тексеру

1. Ротациялык лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында ((А) нүктесі) орналас-тырыңыз.
2. Ротациялық лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.
3. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.
   Нивелирлеуге қол жеткізген соң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.
4. «Еңіс» мәзірінде«Еңісті тексеру» функциясын таңданыз.
5. Лазер қабылдағышын тура (А) нүктесіне орналастырып, дисплейде «0» мәні көрсетілгенше биіктігін реттеніз.

6. MENU OK түймесін басыңыз.

7. Содан кейін лазер қабылдағышын, өлшегіш төрткілдештегі бийктікті өзгертпей тура (В) нүктесіне орналастырыңыз.

8. MENU Түймесін басыңыз.

Ротациялық лазер лазерлік нивелирді Х осімен лазер қабылдағышының белгілеу кертігіне жеткенше автоматты түрде еңкейтеді. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
Позицияға жеткен сон, ротациялық лазер У осінде нивелирленеді. Сәтті аяқталу 5 секундық, үздіксіз дыбыспен көрсетіледі ☑️ з уақытқа көрсетіледі.
Содан кейін еңіс мәні таңдалған таңдалған бірлікпен көрсетіледі.
- Автоматты туралау сәтті орындалмаса, қысқа дыбыстық, сигналдар беріліг өлгісі қысқа уақытқа көрсетіледі.

1. Кажет болса, көрсетілген мәнді оң жақ және сол жақ функциялық түймелердің көмегімен өзгертуге болады. Егер ротациялық лазер нивелирленген болса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аасында басқа нүктелерді белгілеуге болады.

6.8 Қолмен тігінен тұралау

Алғышарттар:

• Ротациялық лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тақтайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық лазер, қосу/өшіру түймесі жоғары қарап тұратындай орналастырылған.
• Herizrì нукте (A) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).

• PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 672

• Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.

- Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.

1. Ротациялык лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нүкте перпендикуляр негізі болып табылмайды!
2. Ротациялык лазердегі ① түймесін қыскаша басыңыз немесе лазер қабылдағышындағы оң жақ немесе сол жақ функциялык түймелердің бірін қыскаша басыңыз.

▶ Ротациялық лазер айнала бастайды.

1. Лазер жазықтығын онға немесе солға жылжыту үшін лазер қабылдағышындағы оң жақ немесе сол жақ функциялық түймені басыңыз.

▶ Ротациялық лазер жазықтықты қалаулы бағытпен жылжытады.

Тігінен пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін «Бақылау функциясымен автоматты түрде тігінен туралау» 📞678 функциясын пайдаланыңыз. Лазер жазықтығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының өзгерісінен (діріл, температура өзгерістері және т.б.) орын алатын ықтимал ауыткуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазықтығының позициясына тиетін өсерлерді қалпына келтіруге болады.

6.9 Автоматты түрде tігінен туралау 6

Алғышарттар:

• Ротациялық лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тактайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық лазер, қосу/өшіру түймесі жоғары қарап түратындай орналастырылған.
• Herizrì нукте (A) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).
• PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 672

Бул әрекет үшін лазер қабылдағышында QR коды қолжетімді. Бул код теменdegі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Автоматты түрде тігінен туралау

1. Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.

Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.

1. Ротациялык лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нукте перпендикуляр негізі болып табылмайды!

2. Лазер қабылдағышының белгілеу кесігін реттелетін мақсатты жазықтықта ((В) нуктесі) ұстан тұрыңыз. Лазер қабылдағышын қозғалыссыз ұстан тұру немесе бекіту керек.

3. Лазер қабылдағышында ағымесін екі рет басу арқылы автоматты түрде туралауды бастаңыз немесе «Тік режим» мәзірінде «автоматты түрде туралау» функциясын-стандаңыз.

▶ Лазер жазыктығы (В) нүктесіне жеткенше онға және/немесе солға қарай жылжып тұрады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.

▶ (В) нуктесіне жеткенде √ белгісі кыска уақытка көрсетіледі.

Автоматты туралау сәтті орындалмаса, қысқа дыбыстық сигналдар берілі ⚠️ белгісі қысқа уақытқа көрсетіледі.

1. Егер ротациялык, лазер позицияға сәтті жеткен болса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аясында басқа нүктелерді белгілеуге болады.

Тігінен пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін «Бақылау функциясымен автоматты түрде тігінен туралау» 📞678 функциясын пайдаланыңыз. Лазер жазықтығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының өзгерісінен (діріл, температура өзгерістері және т.б.) орын алатын ықтимал ауытқуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазықтығының позициясына тиетін әсерлерді қалпына келтіруге болады.

6.10 Бақылау функциясымен автоматты түрде тігінен туралау

Алғышарттар:

• Ротациялық лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тақтайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық лазер, қосу/өшіру түймесі қоғары қарап тұратындай орналастырылған.
• Herizrì нукте (A) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).
• PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 672

Бул әрекет үшін лазер қабылдағышында QR коды қолжетімді. Бул код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Бақылау функциясымен автоматты түрде tігінен туралау

Тігінен пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін бақылау функциясымен автоматты түрде тігінен туралау функциясын пайдаланыңыз. Лазер жазықтығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының езгерісінен (діріл, температура езгерістері және т.б.) орын алатын ықтимал ауыткуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазықтығының позициясына тиетін әсерлерді қалпына келтіруге болады.

1. Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.
2. Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.

3. Ротациялык лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нүкте перпендикуляр негізі болып табылмайды!

4. Лазер қабылдағышының белгілеу кесігін реттелетін мақсатты жазықтықта ((В) нүктесі) ұстан тұрыңыз. Лазер қабылдағышын қозғалыссыз ұстан тұру немесе бекіту керек.

5. «Тік режим» мәзірінде ☐ «бақылау функциясымен автоматы түрде туралау» функциясын таңданыз.

▶ Лазер жазыктығы (В) нүктесіне жеткенше онға және/немесе солға қарай жылжып тұрады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.

▶ (В) нуктесіне жеткенде ул'ядыка уакытка көрсетіледі.
Ротациялық лазер бақылау функциясына ауысады. Сыртқы әсерлерден пайда болған кішігірім ауытқулар автоматты түрде теңестіріледі және лазер сәулесі лазер қабылдағышының белгілеу кертігі деңгейінде қалады.
Автоматты туралау сәтті орындалмаса, кыска дыбыстық сигналдар берілі 🚠елгісі кыска уақытка көрсетіледі.

1. Бакылау режимі іске қосылған уақытта лазер қабылдағышын мақсатты жазықтықтан ШЫFAPMAНЫЗ.

2. Енді қолмен немесе екінші лазер қабылдағышының көмегімен, мысалы, элементтерді лазер жазықтығымен туралауға немесе лазер жазықтығының аасындағы нуктелерді белгілеуге болады.

7 Лазер кабылдағышы PRA 400

PRA 400 лазер кабылдағышына арналған толық, пайдалану бойынша нұсқаулық → осы жерде.

7.1 Лазер кабылдағышын басқару

▶ Лазер қабылдағышында① түймесін басыңыз.

PRA 400 лазер кабылдағышының дисплейі ротациялық лазер мен штативті бозғыл көріністе көрсетеді. Ротациялық лазермен және/немесе штативпен байланыс орнатылғаннан кейін, қосылған өнім қара түспен көрсетіледі.

Лазер қабылдағышында екі функциялық түйме бар. Олар дисплей индикациясына байланысты әртүрлі басқару әрекеттерін орындауға мүмкіндік береді (жоғары/төмен, онға/солға, плюс/минус). Функциялық түймелердің ағымдағы ықтимал тағайындалуы дисплейде экранның төменгі жиегінде көрсетіледі.
Функциялық түймелердің көмегімен лазер қабылдағышының дисплейіндегі белгіні тандап, тандауды растау үшін қөн. түймесін басыңыз.

▶ Ағымдағы таңдалған белгі қара фонда көрсетіледі.

▶ Алдыңғы индикацияға қайту үшін түймесін басыңыз.

7.2 Лазер қабылдағышымен лазер сәулесін қабылдау

1. Лазер кабылдағышын айқындау әйнегімен лазер сәулесінің жазықтығында тікелей ұстаңыз.

▶ Лазер сәулесінің кабылдануы визуалды және акустикалық түрде көрсетіледі.
▶ Лазер кабылдағышы лазер жазықтығынан белгілеу кесігіне дейінгі қашықтықты көрсетеді.
Пайдалану жағдайына байланысты лазер қабылдағышын немесе ротациялық лазерді, айналу жазықтығы белгілеу кесігімен бір сызықта болғанша жоғары немесе төмен жылжытыңыз. Лазер қабылдағышы "0" мәнін көрсетеді.

1. Лазер қабылдағышын туралау кезінде қозғалтпай ұстаңыз немесе бекітіңіз. Лазер қабылдағышы мен ротациялық лазер арасында өркін көріністің бар болғанына көз жеткізіңіз.

7.3 Мэзір опциялары

Басты мөзірді ашу үшін MENU UK түймесін басыңыз.

Мэзірлердегі белгілер өніміңізде ағымдағы уақытта орнатылған мәнді көрсетеді және сондыктан осы пайдалану бойынша нұсқаулықтағы көрсетілімнен өзгеше болуы мүмкін.

Лазер қабылдағышында көрсетілетін мөзір тармақтары лазер қабылдағышымен жүптастырылған ротациялық лазерге байланысты. Белгілі бір мөзір тармақтары кейбір ротациялық лазерлерде қолжетімсіз.

Басты мәзір

	Көлденең режим
	Еңіс режимі
[203Y]	Тік режим
	Жалпы реттеулер
	Ўйқы режимін қосу / 你就ы режимін өшіру
	Лазер қабылдағышының дыбыс деңгейін реттеу (өшірулі, 1/2/3-денгей)

	Лазерлік сәулелену шоғырын өшіру
	Биіктікті PRA 91 штативімен автоматты түрде туралау.
	QR коды → Биіктікті PRA 91 штативімен автоматты түрде туралау.

Еңіс режимінің мәзірі

+ /	Еңісті реттеу
- ?	Еңісті тексеру
	Жадта сақталған еңіс реттеулерін (тандаулылар) шақыру немесе өзгерту
	Еңісті жоғары дәлдікпен реттеу
	QR коды → Барлық еңіс функцияларының шолуына сілтеме

Тік режим мәзірі

AUTO	Автоматты түрде тігінен туралау
	Бақылау функциясымен автоматты түрде тігінен туралау
	Бағытты автоматты түрде ортаға дәлдеу функциясы (Scanline)
	QR коды →Тік режимдегі барлық функциялардың шолуына сілтеме

Реттеулер мәзірі

12 mm	Дәлдік (5 деңгей)Денгейлерді қажеттіліктеріңізге немесе ротациялық, лазер мен лазер қабылдағышының арасындағы қашықтыққа сәйкес тандаңыз.
1000RPM	Айналу жылдамдығы (3 деңгей)
	«Кедергі келтіретін жарық, көздерінен қорғаныс» режимін іске қосу/ажырату
	«Антишок» функциясы (өшірулі, 1/2/3-деңгей) 681
	Қызметтік индикатор

Косымша реттеулер 681

«Антишок» функциясының ішкі мәзірі

Денгейді ротациялык лазердін орнату орнындағы ықтимал дірілдерге байланысты таңданыз.

	1-денгей, дірілдерге жоғары сезімталдық
	2-денгей, дірілдерге орташа сезімталдық
	3-денгей, дірілдерге төмен сезімталдық
	«Антишок» функциясы ажыратылған

Косымша реттеулер мэзірі

	Автоматты түрде нивелирлеу функциясын ажырату (еңісті қолмен реттеу үшін)
	Дыбыстық сигналдардың реттілігін ауыстырып қосу
[ЗДС8]	Ротациялық лазердің/лазер қабылдағышының ішкі бағдарламалық жасақтама нұскасы
[ЗУК6]	QR кодтарын іске қосу/ажырату
	Бір немесе бірнеше сәуле диапазонын өшіруОң және сол жақ функциялық түймелердің көмегімен қалаулы сәуле диапазон таңдаңыз. Ротациялық лазер X осінің бағытында көрсетілген.Сәуле диапазонын қосу немесе өшіру үшіғ түймесін басыңыз.Белсенді сәуле диапазондары дисплейдің жоғарғы жолағында көрсетіледі.
↔ mm∠ %	Лазер жазықтығы мен ортаңғы белгі арасындағы қашықтық үшін өлшем бірлікті және еңіс үшін өлшем бірлікті таңдаңыз.Миллиметр | градус, пайыз немесе промиллеДюйм | градус, пайыз немесе промилле (кейбір нарықтарда қолжетімсіз)Фут | градус, пайыз немесе промилле (кейбір нарықтарда қолжетімсіз)

8 Кутім және техникалық қызмет көрсету

ECKEPTY

▶ Кутім және техникалық қызмет көрсету бойынша кез келген жұмыстарды орындамас бұрын әрдайым аккумуляторды шығарыңыз!

Өнімге қызмет көрсету

- Катты жабысып калған кірді абайлап кетіріңіз.

- Корпусты сэл суланған шүберекпен ғана тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.

- Өнімнің контактілерін тазалау үшін таза, күрғақ шуберекті қолданыңыз.

Лазердің шығыс терезесін тазалаңыз

▶ Лазерлік сәуленің шығу терезесінен шанды үрлеп шығарыңыз.

▶ Лазерлік сәуленің шығу терезесіне саусақпен тимеңіз.

Будыр тазалау күралы өйнекті қырып, аспап дөлдігіне әсер етуі мүмкін.

Литий-иондык, аккумуляторға қызмет көрсету

- Еш жағдайда желдету санылаулары бітелген аккумуляторды қолданбаңыз. Желдету санылауларын күрғақ, жұмсақ қылшақпен жақсылап тазалаңыз.

HILTI

• Аккумуляторға шаңның немесе кірдің қажетсіз тиюіне жол берменіз. Аккумуляторға қатты ылғалдың тиюіне ешкашан жол берменіз (мысалы, суга батыру немесе жанбыр астына қою арқылы).
  Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны түтанбайтын контейнерге окшаулап, Hilti қызмет көрсету орталығына хабарласыңыз.
• Аккумулятордыбөгде май мен майлағыштан таза ұстаңыз. Аккумулятордашаң не кірдің қажетсіз жи- налуына жол бермеңіз. Аккумуляторды құрғак, жұмсақ қылшақпен немесе таза, құрғак шүберекпен тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.
  Аккумулятордың контактілеріне тимеңіз және зауыттан тыс қолданылған майды контактілерден кетіріңіз.
• Корпусты сөл суланған шуберекпен ғана тазалаңыз. Ешкандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге закым келтіруі мүмкін.

Техникалық қызмет көрсету

ECKEPTY

Ток соғу қаупі! Электрлік құрамдас бөлшектерді қате жөндеу ауыр жаракаттану мен өртке апарып соғуы мүмкін.

- Аспаптың электр бөлігін жөндеуді тек маман-электрикке тапсырыңыз.

• Көзгекөрінетін барлық бөлшектерде зақымдардың бар-жоғын және басқаруэлементтерініңақаусыз жұмысын жиј тексеріп тұрыңыз.
• Өнім закымдалған және/немесе ақаулы болған жағдайда, оны пайдаланушы болмаңыз. Өнімді міндетті түрде Hilti қызмет көрсету орталығында жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз.

Қауінсіз қолдану үшін тек түпнұсқа қосалқы бөлшектерді, шығыс материалдарды және кұрамдастарды қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group

8.1 Өлшем дәлдігін тексеру

Техникалық шарттарға сәйкестікке кепілдік беру мақсатында аспапты тұрақты аралықтарда (кемінде үлкен/релевантты өлшемді орындау алдында) тексеру керек.

Аспапулкен бийктіктен құлаған соң аспаптың жұмыска қабілеттілігін зерртеукерек. Төмендегішарттарда аспаптың ақаусыз қызмет етуі қамтамасыз етілуі мүмкін:

• Кулау кезінде техникалық сипаттамаларда берілген кулау биіктігінен асырылмайды.
• Аспап кулаудан бұрын ақаусыз жұмыс істеген.
• Кулау кезінде аспап механикалық түрде зақымдалмаған (мысалы, Penta призмалары сынбаған).
• Аспап пайдалануда ротациялық, лазер сәулесін шығарып жатыр.

8.2 Х және У осьтері бойынша аспап дәлдігін тексеру

1. Штативті қабырғадан шамамен 20 м (66 фут) қашықтықта қойып, штатив бастиегін ватерпастың көмегімен көлденеңінен туралаңыз.
2. Ротациялық лазерді штативке орнатып, ротациялық лазерді дәлдеу кертігінің көмегімен қабырғамен туралаңыз.
3. А суреті: Лазер қабылдағышының көмегімен бір нуктені (1) ұстан алып, оны қабырғада белгіленіз.
4. Ротациялық лазерді ортаңғы ось бойынша сағат тілінің бағытымен 90°-қа бұраңыз. Бүл ретте ротациялық лазердің бийктігін өзгертуге болмайды.
5. В суреті: Лазер қабылдағышының көмегімен екінші нуктені (2) ұстан алып, оны қабырғада белгілеңіз.
6. С және D суреті: Алдыңғы екі қадамды тағы екі рет қайталаныз. Лазер қабылдағышының көмегімен (3) және (4) нүктelerін ұстан алып, оларды қабырғада белгілеңіз.

Муқият орындағанда (1) және (3) нүктелері (негізгі ось) мен (2) және (4) нүктелерінің (көлденең ось) арасындағы қашықтық 2 мм-ден (20 м үшін) (66 фут үшін 0,08) аспауы керек. Ауытку үлкен болса, ротациялық лазерді Hilti қызмет көрсету орталығына калибрлеуге жіберіңіз.

1. Ротациялық лазерді қабырғадан шамамен 1-10 м қашықтықта барынша тегіс бетке тік қойыңыз.
2. Туткаларды кабыргамен қатарлас туралаңыз.
3. Ротациялық лазерді іске қосып, еденде негізгі нуктені (R) белгілеңіз.
4. Лазер кабылдағышының көмегімен кабырғаның төменгі шетінде (А) нуктесін белгілеңіз.
5. Лазер қабылдағышының көмегімен шамамен 10 м (33 фут) биіктікте (В) нүктесін белгілеңіз.
6. Ротациялық лазерді 180°-қа бұрыңызда, едендегі негізгі нуктемен (R) және қабыргадағы теменгі белгі нуктемен (A) туралаңыз. Сондай-ақ автоматты туралау функциясын пайдалануға болады.

677

1. Лазер кабылдағышының көмегімен шамамен 10 м (33 фут) биіктікте (С) нүктесін белгілеңіз.

▶ Эрекет муқият орындалғанда, белгіленген (В) және (С) нүктелерінің көлденен қашықтығы 2 мм-ден (10 м үшін) кем болуы керек (33 фут үшін 0,08). Ауытку үлкен болса, ротациялық лазерді Hilti қызмет көрсету орталығына калибрлеуге жіберіңіз.

8.4 Hilti өлшеу жүйелерінің қызмет көрсету бөлімі

Hilti өлшеу жүйелерінің қызмет көрсету бөлімі тексерісті өткізеді және ығысу пайда болған жағдайда қайта орнатуды орындайды және өлшеу құралының сипаттамаға сәйкестігін тексереді. Сынақ өткізу кезіндегі сипаттамаға сәйкестік қызмет көрсету сертификатында жазбаша түрде расталады. Төменdegілер ұсынылады:

• Жарамды тексеру аралығын пайдалану тәсіліне сәйкес таңдау керек.
• Аспапка күтілмеген жуктеме түскен сон, маңызды жұмыстар орындамас бұрын, сонда да кем дегенде жыл сайын Hilti өлшеу жүйелерінің қызмет көрсету бөлімінде тексерістер орындалуы тиіс.

Hilti өлшеу жүйелерінің қызмет көрсету бөлімі өткізетін тексеріс пайдаланушыны қолдану алдында және қолдану кезінде өлшеу құралын тексеруден босатпайды.

9 Тасымалдау және сақтау

Аккумуляторлы кулардар мен аккумуляторларды тасымалдау

АБАЙЛАНЫЗ

Тасымалдау кезіндегі кенет іске қосылу !

▶ Оніміңізді әрдайым аккумуляторын шығарып алып тасымалданыз!

• Аккумулятор(лар)ды шығарыңыз.
• Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа тұйықталудың түындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жөргілікті тасымалдау ережелерін сақтаңыз.
• Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші көсіпорындарға хабарласыңыз.
  ▶ Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак, уақыт бойы тасымалдағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

Аккумуляторлы куралдар мен аккумуляторларды сақтау

ECKEPTY

Бүлінген немесе заряды таусылған аккумуляторлардан күтілмеген зақымдалу !

▶ Өніміңізді әрдайым аккумуляторын шығарып алып сақтаңыз!

Θημιν Μεν ακκυμογλορλαρδίς салкын және күрғақ жерде сақтаңыз. Техникалық деректер бөлімінде көрсетілген температураның шектік мәндөрін ескеріңіз.
- Аккумуляторларды зарядтағыш құрылғыда сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды еш жағдайда күн мен жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Өнім мен аккумуляторларды балалар мен рүксаты жок адамдардың қолы жетпейтін жерде сақта- ңыз.
- Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак ұақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

Кез келген ақау орын алған жағдайда, аккумулятордың күй индикаторына назар аударыңыз. Литий- ионды аккумулятордың индикаторлары 669 бөлімін караңыз.

Бүл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық ыктимал себеп Шешім
Аккумулятордың жарық,диодтары өшірулі		Аккумулятор бүлінген. ►Hilti қызмет көрсетуорталығына жолығыңыз.
Аккумулятор естілетін шыртету дыбысымен бекітілмейді.		Аккумулятордағы бекіткіш тілшікластанған.►Тіреуіш шығыңқы жерін та-залаңыз және аккумулятордықайтадан салыңыз.
Өнімде немесеаккумуляторда қатты жылупайда болды.		Электрлік ақау ► Өнімді деревуөшіріңіз,батареяларды шығарыңызжәнеHilti қызмет көрсетуорталығына хабарласыңыз.
[ХАА7]Лазер қабылдағышындағыбатарея заряды төмен		Лазер қабылдағышындағыбатареяның заряды таусылған.► Лазер қабылдағышындағыбатареяларды алмастырыңыз.
Лазер қабылдағышындағыбатарея заряды таусылған		Лазер қабылдағышындағыбатареяның заряды таусылған.► Лазер қабылдағышындағыбатареяларды алмастырыңыз.
Ротациялық лазердегіаккумулятордың зарядденгейі төмен		Ротациялық лазердегіаккумулятордың заряд деңгейітөмен.► Аккумуляторды зарядтаңыз.
Ротациялық лазердегіаккумулятордың зарядытолықтай таусылды		Ротациялық лазердегіаккумулятор заряды толығыментаусылды.► Аккумуляторды зарядтаңыз.

	Штативтегі аккумулятордың заряд деңгейі төмен.	▸ Аккумуляторды зарядтаңыз.
Штативтегі аккумулятордың заряд деңгейі төмен	Штативтегі аккумулятор заряды толығымен таусылды.	▸ Аккумуляторды зарядтаңыз.
Штативтегі аккумулятордың заряды толықтай таусылды	Лазер сәулесі анықтау әрісінен тыс.	▸ Лазер қабылдағышын лазер жазықтығының бийктігіне келтіріңіз. Анықтау әрісі ротациялық лазерге қарап тұруы керек.
Лазер сәулесі анықталмайды	Лазер қабылдағышы лазер жазықтығының ықтимал орнынан тым алыс, іске қосылған функцияны орындау мүмкін емес.	▸ Кұрылымыңызды тексеріңіз. Ротациялық лазердің максималды еңісін немесе автоматты штативтің бийктік бойынша максималды туралану мәнін ескеріңіз және функцияны қайт іске қосыңыз.
Лазер қабылдағышы ықтимал лазер жазықтығынан тыс	Сокқы жайында ескерту жүйесі қолжетімсіз немесе үзілді.	▸ Ротациялық лазер мен лазерлік қабылдағыштың орналасуын тексеріңіз және аспапты қажетінше қайта реттеңіз.▸ Лазерлік жазықтықтан кедергіні жойыңыз.▸ Басқару функциясын қайта іске қосыңыз.
Басқару режимінің ескертуі	Лазер қабылдағышы ықтимал автоматты еңіс диапазонынан тыс.	▸ Ротациялық лазердің максималды автоматты еңіс диапазонын ескеріңіз.▸ Ротациялық лазерді барынша тік күйге орнатыңыз.▸ Ротациялық лазерді өшіріп, қайта қосыңыз.
Еңкейту/нивелирлеу мүмкін емес
Акаулық, ыктимал себеп Шешім
		Ротациялық лазер тым қатты дірілдеуде.
«Антишок» функциясы іске қосылды
		Уйқы режимі белсенді. ► Ротациялық лазермен әрі қарай жұмыс істеу үшін үйқы режимін ақыратыңыз.
Уйқы режимі іске қосылған
		Ротациялық лазермен байланыс жоқ.
Ротациялық лазермен байланыс жоқ
		Автоматты штативпен байланыс жоқ.
Автоматты штативпен байланыс жоқ
		Ротациялық лазермен жұптастыру сәтсіз аяқталды.
Ротациялық лазермен жұптастыру сәтсіз аяқталды
		Штативпен жұптастыру сәтсіз аяқталды.
Автоматты штативпен жұптастыру сәтсіз аяқталды
		Ротациялық лазерді қайта іске қосу керек.
Қайта іске қосу қажет

Акаулық Ыктимал себеп Шешім

Ротациялық лазерде қате орын алды.

Ротациялық лазердің орнатылуын тексеріңіз (мысалы, дірілсіз, тегіс бет және т.б.)

Температура

Ротациялык лазер ақаулы. ► Hilti қызмет көрсету орталығына жолығыңыз.

Ротациялық лазер ақаулы

Лазер қабылдағышында аппараттық жабдық ақауы орын алды.

▶ Hilti кызмет көрсету орталығына жолығыңыз.

Лазер кабылдағышындағы аппараттық жабдық ақауы

11 Кәдеге жарату

Кате жолмен кедеге жаратудан жаракат алу каупі бар! Газдардың немесе сүйықтықтардың шығуынан денсаулыққа зиян келтіру каупі бар.

• Зақымдалған аккумуляторларды жіберуге немесе жәнелтуге болмайды!
  ▶ Кыска түйыкталуға жол бермеу үшін, қосылымдарды ток әткізбейтін материалмен жауып қойыңыз.
• Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз.
• Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз.

Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Көдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген өлдерде Hilti компаниясы ескі аспаптарды көдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.

Электр куралдарды, электрондык курылғылар мен аккумуляторларды түрмыстык қоқыспен бірге тастамаңыз!

12 Өндіруші кепілдігі

- Кепілдік шарттары туралы сурақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

13 FCC нускауы (АКШ-та жарамды) / IC нускауы (Канадада жарамды)

Аталмыш аспап АҚШ Федералдық байланыс комиссиясы (FCC) ережелерінің 15 тарауында бекітілген В класты сандық құрылғыларға арналған шекті мәндердің сынағынан сәтті өтті. Бүл шекті мәндер түрғын аймақтарында сәуле кедергілерін таратудан жеткілікті қорғанысты орнатуды қарастырады. Бүл түрге жататын аспаптар жоғары жиіліктерді шығарып қолданады және олар сәуле таратуы мүмкін. Сондықтан оларды орнату және пайдалану нұсқауларға сай орындалмаса, олар радиобағдарламаларды қабылдауда кедергілер тудыруы мүмкін.

Алайда талаптарға сай қолданғанда кедергілер тумайтынына кепілдік беру мүмкін емес. Аталмыш аспап радио- және телеқабылдауға кедергілер тудырса (муны аспапты өшіріп, қайта қосу арқылы анықтауға

HILTI

болады), пайдаланушы мундай кедергілерді келесі шаралардың көмегімен жою үшін аспапты өшіруі керек:

• Кабылдау антеннасын кайта орнатыңыз немесе ауыстырыңыз.
• Аспап пен кабылдағыш арасындағы қашықтықты үлкейтіңіз.
• Аспапты кабылдағыштың ток тізбегінен басқа розеткаға жалғаңыз.
• Дилердің немесе тәжірибелі радио/телетехниктің көмегімен алыңыз.

Аталмыш құрылғы FCC ережелерінің 15-бабына сәйкес келеді және RSS-210 (ISED) талаптарын орындайды.

Іске қосу төмендегі екі шарттарға сәй болуы керек:

- Аталмыш аспап ешкандай зиянды сэулелерді шығармауы тиіс.

- Аспап барлық сәулелерді, соның ішінде қажетсіз әрекеттерге әсер ететін сәулелерді қабылдауы керек.

Hilti компаниясы рүқсат етпеген өзгертулер немесе модификациялар пайдаланушының аспапты пайдалану құқықтарын шектеуі мүмкін.

14 Косымша акпарат

Өніміңізге арналған керек-жарактар, жүйелік өнімдер мен қосымша акпарат → осы жерде қолжетімді.

RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

Бул кесте Кытай нарығына колданылады.

限用物質含有情況標示聲明書

Бул кесте Тайвань нарығына қолданылады.

15 Hilti литий-иондык аккумуляторлары

Қауіпсіздік және Қолдану бойынша нұсқаулар

Осы кужаттамада «аккумулятор» термині бірнеше Li-Ion элементтерін байланыстыратын қайта зарядтауға болатын Hilti Li-Ion аккумуляторларына қолданылады. Олар Hilti электр құралдарына арналған және тек осы құралдармен бірге пайдаланылуы тиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді корғау жүйелерімен жабдыкталған.

Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне ie, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары үшін рүқсат етілген өнімдерді Hilti Store дүкенінде немесе мына сайта табуға болады: www.hilti.group

Қауіпсіздік

▶ Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі Қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.

• Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сұйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
• Аккумуляторларды бөлшектеуге, кысуға, 80°C-тан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.

Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.

▶ Еш жағдайда қайта өнделген немесе жөнделген аккумуляторларды пайдаланбаныз.

Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.

- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.

Батарея полюсіне саусакпен, құралдармен, өшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жарақат алуға әкелуі мүмкін.

- Аккумуляторларды жанбыр, илгал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.

▶ Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.

- Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.

Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық, болып түрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет етіңіз.

Аккумуляторлар зақымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык шығатын аккумуляторды пайдаланбаңыз.
  Суйыктык, шыккан жағдайда, кезге және/немесе теріге тікелей тиюін болдырмаңыз. Батарея сүйыктығымен жұмыс істеген кезде әрдайым қорғауыш қолғапты және кез қорғанысын киіп жүріңіз.
  Шығып жатқан батарея сұйықтығын кетіру үшін арнайы руксат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сұйықтығына арналған жөргілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құрғақ құммен, борлы ұнтакпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сұйықтықтар немесе бөгде заттардан алшақ сақтаңыз.
  Контейнерді Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату кәсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жұмыс істемеген жағдайдағы әрекеттер

• Әдеттегіден тыс зарядталу, шамадан артық зарядтау уақыты, көзге анық қуат төмендеуі, жарық диодының әдеттегіден тыс әрекет етуі немесе шығып кеткен сұйықтық сияқты аккумулятордың қалаусыз әрекеттеріне назар аударыңыз. Бұлар ішкі ақаулықты білдіреді.
• Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
• Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сұйықтық аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сұйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы каркынды болғанда дерев бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру өрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.

HILTI

• Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар Li-Ion аккумуляторлары үшін пайдалы емес. Қоршаған ортадағы өртті дәстүрлі сөндіргіш құралдармен сөндіруге болады.
  ▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға әрекеттенбеніз. Әсер тиген аккумуляторларды окшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрган аккумуляторлар жағдайында:

▶ Оны курекпен алып, суга толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
- Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нұсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін өрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мүмкіндігінше салқын және құргғақ жерде сақтаңыз. Салқын жерде сақтау аккумулятордың қызмет ету мерзімін артырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қыска түйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол берменіз. Аккумуляторды құрғақ, жұмсақ қылқаламмен немесе таза, құрғақ, шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын күрғак, жұмсақ қылшақпен жақсылап тазалаңыз.
  ▶ Iški bělīgīne běgde zattpardyń kīyuǐn болдырманыз.
• Аккумуляторға ешқандай сұйықтықтардың кіруіне жол берменіз. Аккумуляторға ылғал тиген жағдайда, орган закымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.
• Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Нускаулардан тыс көдеге жарату нөтижесінде газ не сүйықтықтың босатылуы денсаулыққа қау-іп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

- Аккумуляторларды түрмыстық қоқыска лақтырмаңыз.

- Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Қысқа түйықталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.

kk Сәйкестік декларациясы

Сэйкестік декларациясы

Өндіруші осы нүсқаулықта сипатталған өнімнің қолданыстағы заңнамаға және қолданыстағы стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды.

Техникалық күжаттама мына жерде сақталған:

Өнім туралы мәліметтер

Ротациялық, лазер PR 400-22
Буын 01
Сериялық, нөмір 1-99999999999
