BRUKSANVISNING PR 400‑22 HILTI

Følgende symboler anvendes på illustrationer:

5.3 Fjernelse af batteri

▶ Rotationslaseren starter med at rotere.

8 Rengøring og vedligeholdelse

ADVARSEL

Fare for personskader ved isat batteri!

Berør ikke batteriets kontakter, og fjern ikke det fedt fra kontakterne, som er påført fra fabrikken.

8.4 Hilti Service for måleteknik

9 Transport og opbevaring

Foranstaltninger ved batteribrand

ADVARSEL

Vedligeholdelse og bortskaffelse

Hantering av återvinningsbara material

3.15.2 Visning av batteristatus

5.1 Laddning av batteri

Oavsiktlig start under transport. !

▶ Transportera alltid produkten utan insatta batterier.

Hantering av skadade batterier

Hantering av batterier som slutat fungera

Original bruksanvisning

1 Informasjon om bruksanvisningen

1.1 Om denne bruksanvisningen

• Advarsel! Før du tar i bruk produktet må du sørge for å ha lest og forstått den medfølgende bruksanvisningen, herunder instruksjonene, sikkerhets- og varselinformasjon, illustrasjoner og spesifikasjoner. Gjør deg særlig kjent med alle instruksjoner, sikkerhets- og varselinformasjon, illustrasjoner, spesifikasjoner samt deler og funksjoner. Ved manglende overholdelse er det fare for elektrisk støt, brann og/eller for alvorlige personskader. Oppbevar bruksanvisningen med alle instruksjoner, sikkerhets- og varselinformasjon for senere bruk.
• HILTFI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres spesielt om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller ikke brukes på tiltenkt måte.
• Den medfølgende bruksanvisningen er i tråd med det aktuelle tekniske nivået på trykketidspunktet. Du finner alltid den mest oppdaterte versjonen på nettet på Hiltis produktside. Følg lenken eller QR-koden i denne bruksanvisningen, merket med symboler.
  • Pass på at bruksanvisningen følger med produktet når det overlates til andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes:

FARE

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL!

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

FORSIKTIG

FORSIKTIG !

- Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i bruksanvisningen

Følgende symboler benyttes i denne bruksanvisningen:

Følg bruksanvisningen

Bruksanvisninger og andre nyttige opplysninger

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i illustrasjonene:

Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.

3

Nummereringen i illustrasjoner henviser til viktige arbeidstrinn eller viktige komponenter for arbeidstrinnene. I teksten i blir disse arbeidstrinnene eller komponentene markert med tilhørende numre, f.eks. (3).

Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt.

Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

1.3.1 Generelle symboler

Symboler som benyttes på produktet.

Bruk aldri batteriet som slagverktøy.

Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.

Benyttet Hilti li-ion-batteriserie. Følg anvisningene i kapittelet Forskriftsmessig bruk.

Dersom produktet er påført dette, er produktet sertifisert av et sertifiseringsorgan for det amerikanske og canadiske markedet i henhold til gjeldende standarder.

1.4 På produktet

Laserinformasjon

LASERSTRÅLING! IKKE SE INN I STRÅLEN!

Produktet samsvarer med laserklasse 2, basert på standarden

Dette produktet er et forbrukerlaserprodukt og oppfyller kravene i EN 50689:2021.

2 Sikkerhet

2.1 Generelle sikkerhetsanvisninger for måleverktøy

ADVARSEL! Les alle sikkerhetsanvisninger og andre anvisninger. Måleverktøy kan medføre farer hvis de behandles ufagmessig. Manglende overholdelse av sikkerhetsanvisningene og instruksene nedenfor kan føre til skader på måleverktøyet og/eller alvorlige personskader.

Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden.

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker.
  Ikke bruk produktet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv.
• Hold barn og andre personer på sikker avstand mens produktet brukes.
• Produktet må bare brukes innenfor de definerte bruksgrensene.
  ▶ Følg nasjonale forskrifter for ulykkesforebygging.

Elektrisk sikkerhet

• Hold produktet unna regn og fuktighet. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger og eksplosjoner.
• Selv om produktet er beskyttet mot inntrenging av fuktighet, bør du likevel tørke av det før du setter det i transportbeholderen.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under arbeidet med et måleverktøy. Ikke bruk måleverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av måleverktøyet kan være nok til å forårsake alvorlige personskader.
- Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse.
- Bruk personlig verneutstyr. Bruk av personlig verneutstyr reduserer risikoen for personskader.
Ikke sett verneanordninger ut av drift og ikke fjern informasjons- og varselskilt.
Unngå utilsiktet start. Forsikre deg om at måleverktøyet er slått av før du kobler det til stikkontakten eller batteriet, løfter eller flytter på det.
- Bruk produktet og tilbehøret i samsvar med disse instruksene og slik det er foreskrevet for denne typen apparater. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Brukes produkter på andre områder enn tiltenkte bruksområder, kan dette føre til farlige situasjoner.
Ikke føl deg for trygg og ikke bryt sikkerhetsreglene for måleverktøy, heller ikke når du etter lang tids bruk er blitt fortrolig med måleverktøyet. Et øyeblikks uaktsomhet kan føre til alvorlige personskader.
- Måleverktøyet må ikke brukes i nærheten av medisinske apparater.

Bruk og behandling av måleverktøyet

• Bruk produktet og tilbehøret bare i teknisk feilfri stand.
• Oppbevar måleverktøy som ikke brukes, utenfor barns rekkevidde. Ikke la personer som ikke er fortrolige med produktet, eller ikke har lest instruksjonene, bruke verktøyet. Måleverktøy er farlige når de brukes av uerfarne personer.
  Sørg for grundig stell av måleverktøy. Kontroller at bevegelige deler på måleverktøyet fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på måleverktøyets funksjon. Få skadde deler reparert før måleverktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdte måleverktøy.
  Produktet må ikke modifiseres eller manipuleres. Endringer og modifikasjoner som ikke uttrykkelig er tillatt av Hilti, kan begrense brukerens rett til å ta i bruk produktet.

HILTI

• ør viktige målinger og etter et fall i bakken eller andre mekaniske påkjenninger, må måleverktøyets nøyaktighet kontrolleres.
  I prinsippet kan måleresultatene bli påvirket av bestemte betingelser i omgivelsene. Dette kan f.eks. være nærhet til apparater som lager sterke magnetiske eller elektromagnetiske felt, vibrasjoner og temperaturendringer.
  Raskt skiftende målebetingelser kan føre til feil måleresultater.
  Hvis produktet blir flyttet fra sterk kulde til varme omgivelser eller omvendt, må produktet akklimatiseres før bruk. Store temperaturforskjeller kan føre til feiloperasjoner og uriktige måleresultater.
  Ved bruk av adaptere og tilbehør må det kontrolleres at tilbehøret er festet på en sikker måte.
• Selv om måleverktøyet er konstruert for krevende bruk på byggeplasser, må det behandles forsiktig på lik linje med andre optiske og elektriske produkter (kikkerter, briller, fotoapparat).
  ▶ Overhold angitte driftstemperaturer og lagringstemperaturer.

2.2 Ekstra sikkerhetsanvisninger for lasermåleverktøy

Ved ukyndig åpning av produktet kan det sendes ut laserstråling som overstiger klasse 2. Få alltid produktet reparert av Hilti Service.
Arbeidsplassen må sikres. Under oppstilling av produktet må du passe på at du ikke retter laserstrålen mot andre personer eller mot deg selv. Laserstrålene skal gå langt over eller under øyehøyde.
- Hold laservinduet rent for å unngå feilmålinger.
- Kontroller at produktet er nøyaktig før måling/bruk og flere ganger under bruken.
Målinger i nærheten av reflekterende objekter eller overflater, gjennom glassruter eller lignende materiale kan føre til feilaktige resultater.
Monter produktet på en egnet holder, på et stativ eller plasser det på et jevnt underlag.
- Arbeid med målestenger i nærheten av høyspentledninger er ikke tillatt.
Påse at ingen andre lasermåleverktøy benyttes i nærheten som kan påvirke dine målinger.
Ikke la laserstråler sendes over uovervåkede områder.

2.3 Ytterligere sikkerhetsinformasjon

• Bruk produktet og tilbehøret bare når det er i teknisk feilfri stand.
• Ikke foreta manipulering eller endring av produktet eller tilbehøret.
  Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller før arbeidet påbegynnes at batteri og montert tilbehør er godt festet.

2.4 Elektromagnetisk kompatibilitet

Selv om apparatet oppfyller kravene i de relevante direktivene, kan Hilti ikke utelukke følgende:

• Apparatet kan forstyrre andre apparater (f.eks. navigasjonsanordninger på fly).
• Apparatet kan bli forstyrret av kraftig stråling, og dette kan føre til feilfunksjon.

Kontroller måleresultatene under slike forhold eller hvis du av andre grunner er usikker på resultatene.

2.5 Aktsom håndtering og bruk av batterier

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier. Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
▶ Bruk kun batterier i teknisk feilfri stand.
▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C (176 °F) eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadet på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.

- Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosioner.

- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.

- Ikke bruk eller oppbevar batteriet i eksplosionsfarlige omgivelser.

Følg spesielle retningslinjer som gjelder for transport, lagring og bruk av litium-ion-batterier. 280

Les informasjonen om sikkerhet og bruk av Hilti li-ion-batterier, som du finner ved å skanne QR-koden bakerst i denne bruksanvisningen.

3 Beskrivelse

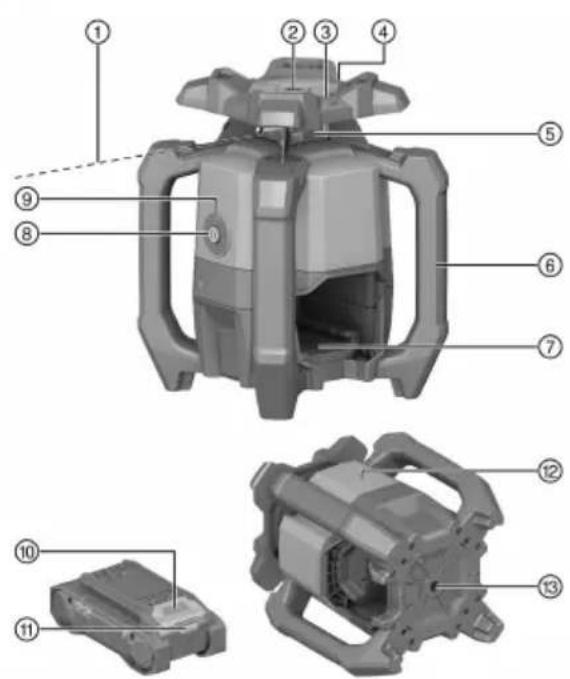

3.1 Oversikt

① Laserstråle (rotasjonsplan)
② Referansestråle
③ Sikteinnretning (sikteskur og siktekorn) X-akse
④ Sikteinnretning (sikteskur og siktekorn) Y-akse
⑤ Laservindu
⑥ Håndtak
⑦ Batterigrensesnitt
⑧ Av/på-knapp
⑨ Driftsmodusindikator (LED)
⑩ Utløserknapp for batteri
⑪ Statusindikator for batteri
⑫ Plassering typeskilt
⑬ Grunnplate med 5/8"-gjenger

3.2 Forskriftsmessig bruk

Det beskrevne produktet er en rotasjonslaser med en roterende, synlig, rød laserstråle og en 90° referansestråle. Rotasjonslaseren kan brukes vertikalt, horisontalt og for skråplan. Apparatet er beregnet for måling, overføring og kontroll av horisontale høydenivåer, vertikale plan og skråplan samt rette vinkler. Eksempler på bruk er overføring av meter- og høyderiss, utmåling av rette vinkler for vegger, vertikal innretting i forhold til referansepunkter eller fremstilling av skråplan.

• Til dette produktet må det bare benyttes Hilti Nuron li-ion-batterier i serien B 22 som er angitt i denne tabellen.
• Til disse batteriene må det bare benyttes Hilti-ladere i seriene som står oppført i denne tabellen.

3.3 Følgende inngår i leveransen:

Rotasjonslaser, lasermottaker PRA 400, holder til lasermottaker PRA 83, 2 stk. AA-batterier (ikke i alle markeder), bruksanvisning, produsentsertifikat, koffert

I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

3.4 Bluetooth

Dette produktet er utstyrt med Bluetooth.

Bluetooth er en trådløs dataoverføring som to Bluetooth-kompatible produkter kan kommunisere med hverandre via.

Bluetooth®-ordmerket og -logoen er registrerte varemerker som eies av Bluetooth SIG, Inc., og Hilti bruker disse under lisens.

3.5 Av/på-knappens funksjoner

Rotasjonslaseren slås på eller av ved å trykke på av/på-knappen.

I tillegg kan følgende funksjoner aktiveres med av/på-knappen:

• I horisontal modus: Når rotasjonslaseren er slått av, trykker du på av/på-knappen i ≥10 sekunder for å aktivere skråplanfunksjonen. I lasermottakeren hentes funksjonen for å stille inn hellingen digitalt opp.
  272
• I vertikal modus: Etter nivellering og projisering av referansepunktet, kan rotasjonen startes ved å trykke kortvarig på av/på-knappen igjen. 275
  For å slå av rotasjonslaseren mens referansepunktet projiseres, må du trykke to ganger på av/påknappen.

3.6 Lasermottaker/fjernkontroll

Hilti lasermottaker viser digitalt avstanden mellom den innfallende laserstrålen (laserplanet) i deteksjonsfeltet og markeringssporet på lasermottakeren. Laserstrålen kan også mottas over lengre avstander. Lasermottakeren PRA 400 fungerer også som fjernkontroll for rotasjonslaseren.

3.7 Automatisk utkobling

• heller for mye i forhold til horisontalen (unntatt i skråplanmodus)
• har et internt mekanisk problem
• er brakt ut av loddrett på grunn av vibrasjoner eller støt

Etter utkobling slås rotasjonen av, og driftsmodusindikatoren blinker raskt oransje.

Slå rotasjonslaseren av og på igjen. Hvis problemet vedvarer, må du kontakte Hilti service.

3.8 Automatisk innretting

Den automatiske innrettingen gjør det mulig for én person å rette inn laserplanet i forhold til lasermottakeren.

• Horisontalt sammen med det automatiske stativet PRA 91 og lasermottakeren PRA 400.
• Helling i forhold til X-aksen sammen med lasermottakeren PRA 400.
• Vertikalt sammen med lasermottakeren PRA 400.

3.9 Overvåkingsfunksjon

Sammen med lasermottakeren PRA 400 overvåker rotasjonslaseren innrettingen av laserplanet. Ved avvik fra innrettingen korrigerer systemet retningen til laserplanet for å holde det på nullpunktet til mottakeren.

Rotasjonslaseren korrigerer alle feil som har oppstått gjennom temperatursvingninger, vind eller annen påvirkning.

Hvis den optiske forbindelsen mellom laserstrålen og lasermottakeren brytes i mer enn to minutter, varsler systemet en feil.

Overvåkingsfunksjonen er bare tilgjengelig i vertikal modus.

3.10 Hvilemodus

Ved arbeidspauser eller andre aktiviteter kan rotasjonslaserens hvilemodus brukes. I denne tilstanden beholdes alle innstillinger for laserplanet eller skråplanet. Hvilemodus sparer strøm og forlenger batterienes driftstid.

Hvilemodus aktiveres/deaktiveres med lasermottakeren PRA 400.

Hvilemodus kan maksimalt være aktiv i 4 timer. Når denne tiden er ute, slår systemet seg av.

3.11 Utkobling av stråleområdene

• beskytte deg selv og kolleger mot laserstrålen
• ikke påvirke andre målinger i nærheten

3.12 Støtvarslingsfunksjon

Hvis rotasjonslaseren bringes ut av nivå under bruk, kobler produktet over til varslingsmodus ved hjelp av den innebygde støtvarslingsfunksjonen. Støtvarslingsfunksjonen aktiveres først to minutter etter oppnådd nivellering. Hvis du gjør en innstilling på rotasjonslaseren i løpet av disse to minuttene, tar det to nye minutte før støtvarslingsfunksjonen aktiveres.

Når rotasjonslaseren er i varslingsmodus:

• blinker driftsmodusindikatoren langsomt oransje
• stopper rotasjonshodet og laserstrålen slukner

Via lasermottakeren PRA 400 kan fölsomheten til støtvarslingsfunksjonen stilles inn eller deaktiveres när underlaget ikke er fritt for rystelser eller när det arbeides i skråplanmodus.

3.13 Beskyttelse mot forstyrrende lyskilder

Når modusen er aktivert, reduseres den maksimale mottaksrekkevidden (diameteren), avhengig av rotasjonshastigheten.

Modusen "Beskyttelse mot forstyrrende lyskilder" minimerer påvirkningen fra flimrende lyskilder som lysdioder, som f.eks. finnes i hodelykter og annen kunstig belysning.

Modusen reduserer effektivt problemer som oppstår när lasestrålen reflekteres fra glass, metall eller andre reflekterende overflater.

Forstyrrende lyskilder og reflekterte lasestråler blir for det meste ignorert og feilaktige deteksjoner fra lasermottakeren minimeres. Dermed blir det mulig å arbeide uavbrutt også under vanskelige forhold.

3.14 Driftsmodusindikator

Rotasjonslaseren har en driftsmodusindikator som viser forskjellige driftsmoduser.

Tilstand Betydning
Driftsmodusindikatoren lyser konstant grønt. Rotasjonslaseren er slått på, nivellert og fungerer som den skal.
Driftsmodusindikatoren blinker langsomt grønt. Rotasjonslaseren nivelleres.
Driftsmodusindikatoren blinker 5 ganger raskt grønt.	En aktuell innstilling som dukket opp (nivellering, overvåkingsmodus, autoinnretting), er gjennomført.
Driftsmodusindikatoren lyser grønt med korte av-brudd.	Skråplanmodus er aktivert.
Driftsmodusindikatoren pulserer langsomt grønt med avbrudd.	Rotasjonslaseren er i hvilemodus.
Driftsmodusindikatoren pulserer raskt grønt med avbrudd.	En aktuell innstilling (overvåkingsmodus, auto-innretting) dukket opp.
Driftsmodusindikatoren lyser oransje.	Støtvarslingsfunksjonen er deaktivert. Rotasjons-laseren er slått på, nivellert og fungerer som der skal.
Driftsmodusindikatoren blinker langsomt oransje.	Støtvarslingsfunksjonen er deaktivert. Rotasjons-laseren nivelleres.
Driftsmodusindikatoren blinker raskt oransje.	Det er en feil ved rotasjonslaseren. Kontroller opp-stillingen av rotasjonslaseren (f.eks. et plant unde lag uten rystelser, osv.)
Driftsmodusindikatoren blinker rødt (3 ganger lenge, 3 ganger kort, 3 ganger lenge, pause).	Rotasjonslaseren er defekt. Kontakt Hilti service.
Driftsmodusindikatoren blinker langsomt blått 5 ganger.	Rotasjonslaseren og lasermottakeren er sammen-koblet (paret).

3.15 Indikatorer for li-ion-batteriet

Hilti Nuron li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand.

3.15.1 Indikatorer for ladetilstand og feilmeldinger

ADVARSEL

Fare for personskader på grunn av batteri som faller ned!

Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.

For å få frem en av følgende indikatorer, trykker du kort på batteriets utløserknapp.

For å sjekke tilstanden til batteriet holder du utløserknappen inne i over tre sekunder. Systemet registrerer ikke mulige funksjonsfeil på batteriet som følge av skjødesløs bruk, som f.eks. at det er mistet ned, er påført hull eller skader forårsaket av eksterne varmekilder osv.

Tilstand Betydning
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant grønt.	Batteriet kan brukes videre.
Alle LED-ene lyser som løpelys og deretter blinkeén (1) LED raskt gult.	Kartlegging av batteriets tilstand kunne ikke fullføres. Gjenta prosedyren eller kontakt Hilti service.
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant rødt.	Evis et tilkoblet produkt fortsatt kan brukes, er gjenværende batterikapasiteten under 50 %.Hvis et tilkoblet produkt ikke lenger kan brukes, batteriets levetid over og batteriet må skiftes ut. Kontakt Hilti service.

Nominell spenning		21,6 V
Nominell strøm		160 mA
Rekkevidde mottak med PRA 400 (Diameter)		800 m(2 624 ft - 8 in)
Rekkevidde kommunikasjon med lasermottaker PRA 400 (Diameter)		300 m(984 ft - 3 in)
Nøyaktighet på 10 m (ved standard omgivelsesbetingelser iht. MIL-STD-810G)		±0,5 mm(±0,02 in)
Laserklasse		Synlig, laserklasse 2; EN / IEC 60825-1: 2014
Bølgelengde (λ)		630 nm ... 650 nm
Utgangseffekt (R) Roterende	laserstråle	< 3,5 mW , ≥ 300 o/min
Utgangseffekt (R) Referanse-	stråle	< 1 mW
Pulslengde (tp)		490 ns
Pulsfrekvens (f)		1 MHz
Selvnivelleringsområde		±5°
Maksimal helling (Toleranse 1,75 % / 1 grad)	X-akse	-15 % ... 8,6 %
	Y-akse	-8,6 % ... 8,6 %
Maks. brukshøyde over referansehøyde		2 000 m(6 561 ft - 8 in)
Maksimal relativ luftfuktighet		80 %
Omgivelsestemperatur under drift		-20 °C ... 50 °C(-4 °F ... 122 °F)
Lagringstemperatur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Vekt		2,60 kg(iht. EPTA-Procedure 01 uten batteri)
Stativgjenger		5/8 in
Falltesthøyde (ved standard omgivelsesbetingelser iht. MIL-STD-810G)		1,5 m(4 ft - 11,1 in)
Beskyttelsesklasse i henhold til IEC 60529		IP66(uten batteri)
Tilsmussingsgrad iht. IEC 61010-1		2
Referansestråle		Permanent stråle, rett vinkel i forhold til rotasjonsplanet
Maksimal utstrålt sendeeffekt		10 dBm
Frekvens		2 400 MHz ... 2 483,5 MHz

4.2 Batteri

Batteriets driftsspenning	21,6 V
Vekt batteri	Se kapittelet "Forskriftsmessig bruk"
Omgivelsestemperatur under drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Lagringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteritemperatur ved ladestart	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Klargjøring til arbeidet

ADVARSEL

Fare for personskader på grunn av utilsiktet start!

Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av.
Fjern batteriet før du foretar maskininnstillinger eller skifter tilbehørsdeler.

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

Følg sikkerhets- og varselinformasjonen i denne dokumentasjonen og på produktet.

5.1 Lade batteriet

1. Les bruksanvisningen for laderen før lading.
2. Kontaktene på batteriet og laderen må være rene og tørre.
3. Lad opp batteriet i en godkjent lader. 265

1. Lad batteriet helt opp før første gangs bruk.
2. Skyv batteriet inn i produktet til du hører at det klikker på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

1. Trykk på batteriets utløserknapp.
2. Trekk batteriet ut av produktet.

5.4 Koble sammen (pare) rotasjonslaser og lasermottaker

Rotasjonslaseren og lasermottakeren er sammenkoblet (paret) ved levering.

Trykk samtidig på knappen på rotasjonslaseren og lasermottakeren i 3 sekunder.
▶ Lasermottakeren avgir et lydsignal.
- På rotasjonslaseren blinker driftsmodusindikatoren.
- På displayet til lasermottakeren vises symbolet
▶ Begge produktene slår seg av.

5.5 Fallsikring

ADVARSEL

Fare for personskader som følge av at verktøy og/eller tilbehør faller ned!

• Bruk bare verktøysnoren som er anbefalt av Hilti til produktet.
• Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk.

Følg nasjonale retningslinjer for arbeid i høyden.

Til fallsikring av dette produktet skal du bare bruke Hilti verktøysnor #2261971.

▶ Fest verktøysnoren til produktet med løkken slik som vist på bildet. Kontroller at den sitter forsvarlig fast.
- Fest karabinkroken til en bærende konstruksjon. Kontroller at karabinkroken sitter forsvarlig fast.

Følg bruksanvisningen for Hilti verktøysnor.

6 Betjening

Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.

6.1 Riktig behandling av rotasjonslaseren og batteriet

Hilti Nuron li-ion-batterier har ingen beskyttelsesklasse. Batteriet må ikke utsettes for regn og fuktighet.

1. Arbeider i horizontal modus /skråplanmodus.
2. Arbeide i vertikal modus og legge ned eller transportere i skrå stilling.

- Ved arbeider i vertikal modus må rotasjonslaseren legges ned slik at av/på-knappen vender opp.

I forbindelse med transport av rotasjonslaseren eller når du ikke skal bruke den, må du alltid posisjonere rotasjonslaseren slik at batterirommet og batteriet ikke vender opp for at fukt ikke skal kunne trenge inn.

6.2 Slå rotasjonslaseren på/av og arbeide horisontalt

Kontroller rotasjonslaserens nøyaktighet før viktige målinger, særlig etter at den har falt i bakken, har vært utsatt for uvanlig mekanisk påvirkning eller har vært lagret over lengre tid.

1. Sett rotasjonslaseren på en jevn og stabil flate uten vibrasjoner og rystelser og monter den på en egnet holder.

6.3 Automatisk horizontal innretting med stativet PRA 914

Forutsetninger:

• Rotasjonslaseren er montert på det automatiske stativet PRA 91.
• Lasermottakeren PRA 400, rotasjonslaseren og det automatiske stativet er PRA 91 sammenkoblet (paret). 📞 270
• Lasermottakeren PRA 400 og kontrollpanelet til det automatiske stativet PRA 91 peker mot hverandre og har direkte siktkontakt.

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

Justere høyden automatisk med stativet PRA 91

HILTI

1. På rotasjonslaseren, lasermottakeren og det automatiske stativet trykker du på knappen .

2. På displayet til lasermottakeren vises en vellykket forbindelse både til laser og til det automatiske stativet.
   Hvis forbindelsen ikke kan opprettes, indikeres det at det ikke foreligger en forbindelse ved hjelp av symbolet det berørte produktet.

3. Rotasjonslaseren nivelleres. Når nivellering er oppnådd, slås laserstrålen på og roterer.

4. Hold markeringssporet på lasermottakeren i siktehøyden som skal stilles inn. I den sammenheng må du holde lasermottakeren i ro eller feste den.

5. Start den automatiske innrettingen ved å dobbeltklikke på lasermottakeren med knappen.

Det automatiske stativet beveger seg opp og ned til posisjonen er nådd, der laserplanet stemmer overens med markeringssporet på lasermottakeren. Samtidig høres et repeterende lydsignal fra lasermottakeren.
Er denne posisjonen nädd, nivellerer rotasjonslaseren. Vellykket fullføring indikeres med et langt lydsignal som varer i 5 sekunder. På displayet vises kortvarig syn
Hvis den automatiske innrettingen ikke lar seg gjennomføre, avgir lasermottakeren korte lydsignaler og symboleses kortvarig.

1. Kontroller høydeinnstillingen på displayet til lasermottakeren.

2. Hvis den automatiske innrettingen er fullført, kan du fjerne lasermottakeren fra sikteplanet og f.eks. markere flere punkter innenfor laserplanet.

6.4 Stille inn helling digitalt

Forutsetninger:

• Avhengig av bruken, er rotasjonslaseren montert eller forsvarlig oppstilt.
  • Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet (paret). 270

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

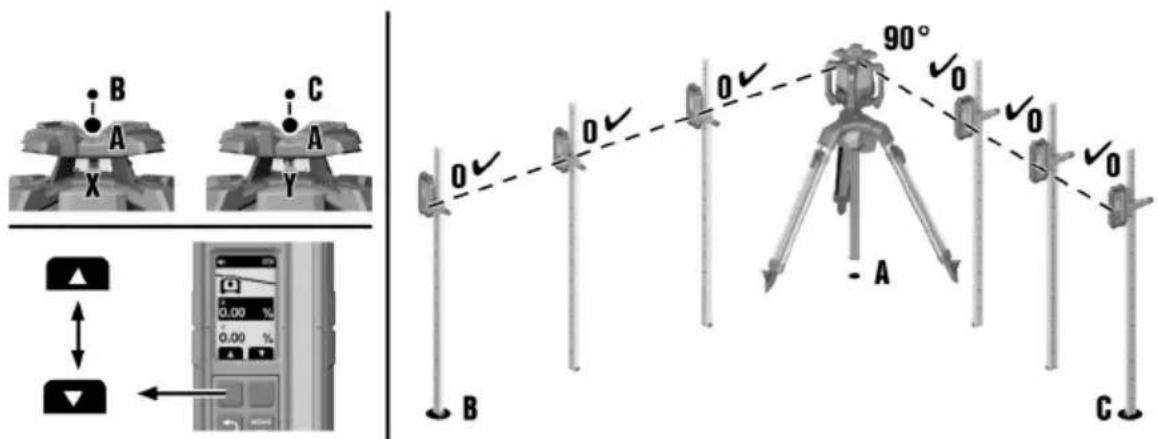

Stille inn helling digitalt

B A C X Y 0.00 % 0.00 % 90° ✓ ✓ ✓ ✓ ✓ ✓ ✓ A B C

1. Plasser rotasjonslaseren enten på øvre eller nede kant av skråplanet, punkt (A).
2. Orienter rotasjonslaseren i retning X-aksen via sikteinnretningen (sikteskur og siktekorn) i forhold til punktet (B) på den andre kanten av skråplanet.
   Hvis du også vil stille inn hellingen i Y-aksen, orienterer du rotasjonslaseren med sikteinnretningen (sikteskur og siktekorn) for Y-aksen i forhold til punktet (C). Punktene (B) og (C) må befinne seg i en vinkel på 90° i forhold til hverandre ut fra punktet (A).
3. På rotasjonslaseren og lasermottakeren trykker du på knappen.
   Når nivellering er oppnådd, kobles laserstrålen inn og roterer, og driftsmodusindikatoren lyser konstant grønt.
4. I menyen "Skråplanmodus" på lasermottakeren velger du funksjonen "Stille inn helling".

5. Velg aksen som skal stilles inn og trykk på knappen.

6. Angi hellingsverdien via funksjonsknappene til høyre eller venstre.

For å stille inn en negativ verdi, trykker du på og/eller holde inn funksjonsknappen til venstre til verdien faller under 0.
- Rotasjonslaseren tilpasser laserplanets helling direkte til den innstilte verdien idet du slipper opp funksjonsknappen. Hvis den innstilte verdien nås, viser displ

1. Trykk på knappen for å gå tilbake til valg av akser.

Angi ved behov også en verdi for den andre aksen.

1. Nå kan du f.eks. feste lasermottakeren på en målelinjal og stille inn høyden på verdien 0 på punktet (A). Deretter kan du måle opp flere punkter over hele hellingsflaten.

Ved manuell innstilling av hellingen nivellerer rotasjonslaseren laserplanet én gang og låser det deretter én gang. Merk at rotasjonslaseren ikke kompenserer for et eventuelt avvik i det skråstilte laserplanet, et avvik som skyldes endring i omgivelsesforholdene og/eller en forskyvning av festet. Vibrasjoner, temperaturendringer eller annen påvirkning som kan forekomme i løpet av dagen, kan virke inn på posisjonen til laserplanet.

6.5 Stille inn helling digitalt med høy presisjon (e-targeting).

Den elektroniske orienteringen optimerer den manuelle orienteringen av rotasjonslaseren. Den elektroniske metoden er mer nøyaktig.

Forutsetninger:

• Avhengig av bruken, er rotasjonslaseren montert eller forsvarlig oppstilt.
• Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet (paret). 270
• Minsteavstanden mellom rotasjonslaseren og lasermottakeren er 3 m.

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

Stille inn helling med høy presisjon

1. Plasser rotasjonslaseren enten på øvre eller nede kant av skråplanet, punkt (A).
2. Orienter rotasjonslaseren i retning X-aksen via sikteinnretningen (sikteskur og siktekorn) i forhold til punktet (B) på den andre kanten av skråplanet.

Hvis du også vil stille inn hellingen i Y-aksen, orienterer du rotasjonslaseren med sikteinnretningen (sikteskur og siktekorn) for Y-aksen i forhold til punktet (C). Punktene (B) og (C) må befinne seg i en vinkel på 90° i forhold til hverandre ut fra punktet (A).

1. På rotasjonslaseren og lasermottakeren trykker du på knappen

Når nivellering er oppnådd, kobles laserstrålen inn og roterer, og driftsmodusindikatoren lyser konstant grønt.

1. I menyen "Helling" på lasermottakeren velger du funksjonen "Høy presisjon".
2. Hold lasermottakeren nøyaktig og i ro på punktet (B) i laserplanet. Laserstrålen må treffe deteksjonsvinduet.

- Rotasjonslaseren orienterer X-aksen til laserplanet eksakt etter posisjonen til lasermottakeren. Etter fullført innretting viser display. √

Den elektroniske orienteringen er bare tilgjengelig for X-aksen.

1. Fjern lasermottakeren fra laserplanet og angi hellingsverdien for X-aksen med funksjonsknappene til høyre eller venstre.

For å stille inn en negativ verdi, trykker du på og/eller holde inn funksjonsknappen til venstre til verdien faller under 0.
- Rotasjonslaseren tilpasser laserplanets helling direkte til den innstilte verdien idet du slipper opp funksjonsknappen. Hvis den innstilte verdien nås, viser displ. √

1. Trykk på knappen for å gå tilbake til valg av akser.

Ved manuell innstilling av hellingen nivellerer rotasjonslaseren laserplanet én gang og låser det deretter én gang. Merk at rotasjonslaseren ikke kompenserer for et eventuelt avvik i det skråstilte laserplanet, et avvik som skyldes endring i omgivelsesforholdene og/eller en forskyvning av festet. Vibrasjoner, temperaturendringer eller annen påvirkning som kan forekomme i løpet av dagen, kan virke inn på posisjonen til laserplanet.

6.6 Stille inn helling med skråplanadapteren PRA 79

Avhengig av bruken, kan skråplanadapteren PRA 79 monteres på et stativ eller en veggholder.

1. Monter rotasjonslaseren slik på skråplanadapteren PRA 79 at rotasjonslaseren heves på kontrollpanelsiden. Følg bruksanvisningen for skråplanadapteren.
2. Plasser rotasjonslaseren enten på øvre eller nede kant av skråplanet.
3. Still inn skråplanadapteren på en vinkel på 0°.
4. Trykk på knappen på rotasjonslaseren.
5. Rotasjonslaseren nivelleres. Når nivellering er oppnådd, slås laserstrålen på og roterer.
6. På den andre siden av menyen for innstillinger velger du funksjonen skråplanmodus på laser-mottakeren.

7. Den automatiske nivelleringen deaktiveres. I displayet til lasermottakeren vises.

8. Still inn ønsket hellingsvinkel på skråplanadapteren PRA 79.

Ved manuell innstilling av hellingen nivellerer rotasjonslaseren laserplanet én gang og låser det deretter én gang. Merk at rotasjonslaseren ikke kompenserer for et eventuelt avvik i det skråstilte laserplanet, et avvik som skyldes endring i omgivelsesforholdene og/eller en forskyvning av festet. Vibrasjoner, temperaturendringer eller annen påvirkning som kan forekomme i løpet av dagen, kan virke inn på posisjonen til laserplanet.

6.7 Kontrollere eksisterende helling (stille inn helling automatisk)

Forutsetninger:

• Avhengig av bruken, er rotasjonslaseren montert eller forsvarlig oppstilt.
• Lasermottakeren PRA 400 er festet til en målelinjal (eller tilsvarende).
• Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet (paret). 270

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

Kontrollere helling

1. Plasser rotasjonslaseren enten på øvre eller nede kant av skråplanet, punkt (A).
2. Orienter rotasjonslaseren i retning X-aksen via sikteinnretningen (sikteskur og siktekorn) i forhold til punktet (B) på den andre kanten av skråplanet.
3. På rotasjonslaseren og lasermottakeren trykker du på knappen.
   Når nivellering er oppnådd, kobles laserstrålen inn og roterer, og driftsmodusindikatoren lyser konstant grønt.
4. I menyen "Helling" velger du funksjonen "Kontrollere helling"
5. Posisjoner lasermottakeren nøyaktig på punktet (A) og still inn høyden, til verdien "0" vises i displayet.
6. Trykk på knappen
7. Posisjoner deretter lasermottakeren nøyaktig på punktet (B), uten å endre høyden på målelinjalen.
8. Trykk på knappen
9. Rotasjonslaseren vipper automatisk laserplanet på X-aksen til markeringssporet på lasermottakeren er nådd. Samtidig høres et repeterende lydsignal fra lasermottakeren.

Når posisjonen er nädd, nivellerer rotasjonslaseren på Y-aksen. Vellykket fullføring signaliseres med en lang tone som varer 5 sekunder. Symbionen en kort stund.
▶ Deretter vises hellingsverdien i den valgte enheten.
Hvis den automatiske innrettingen ikke lar seg gjennomføre, avgis korte lydsignaler og syplet vises kortvarig.

1. Ved behov kan du endre verdien som vises ved hjelp av funksjonsknappene til høyre og venstre. Når rotasjonslaseren er nivellert, kan du fjerne lasermottakeren fra sikteplanet og f.eks. markere flere punkter innenfor laserplanet.

6.8 Vertikal manuell innretting 5

Forutsetninger:

• Rotasjonslaseren er godt festet vertikalt (stativ, veggholder, fasade- eller salingsbordadapter eller den ligger på de bakre håndtakene). Rotasjonslaseren er posisjonert slik at av/på-knappen vender opp.
• Et referansepunkt (A) er plassert underlaserhodet (f.eks. en spiker i salingsbordet eller et fargepunkt på bakken).

• Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet (paret). 270

• Trykk på knappen på rotasjonslaseren og lasermottakeren.

1. Rett inn rotasjonslaseren slik at den projiserte laserstrålen er rettet inn nøyaktig i forhold til referansepunktet (A). Referansepunktet er ikke noe loddpunkt!
2. Trykk kort på knappen på rotasjonslaseren eller trykk kort på en av de to funksjonsknappene til høyre eller venstre på lasermottakeren.

- Rotasjonslaseren begynner å rotere.

1. For å justere laserplanet mot høyre eller venstre trykker du på funksjonsknappen til høyre eller venstre eller på lasermottakeren.

- Rotasjonslaseren beveger laserplanet i ønsket retning.

Benytt funksjonen "Vertikal automatisk innretting med overvåkingsfunksjon" 276 for å oppnå den høyeste nøyaktigheten ved vertikal bruk. Vær oppmerksom på at rotasjonslaseren fikserer laserplanet én gang uten overvåkingsfunksjon og deretter ikke kompenserer for et eventuelt avvik, som forårsakes av en endring i omgivelsesbetingelsene (vibrasjoner, temperaturforandringer, osv.). Ved hjelp av overvåkingsfunksjonen kan påvirkning av laserplanets posisjon kompenseres for.

6.9 Vertikal automatisk innretting

Forutsetninger:

• Rotasjonslaseren er godt festet vertikalt (stativ, veggholder, fasade- eller salingsbordadapter eller den ligger på de bakre håndtakene). Rotasjonslaseren er posisjonert slik at av/på-knappen vender opp.
• Et referansepunkt (A) er plassert under laserhodet (f.eks. en spiker i salingsbordet eller et fargepunkt på bakken).
• Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet (paret). 270

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

Vertikal automatisk innretting

1. Trykk på knappen på rotasjonslaseren og lasermottakeren.

1. Rett inn rotasjonslaseren slik at den projiserte laserstrålen er eksakt innrettet i forhold til referansepunktet (A). Referansepunktet er ikke noe loddpunkt!
2. Hold markeringssporet på lasermottakeren i sikteplanet som skal stilles inn, punkt (B). Lasermottakeren må holdes i ro eller festes.

HILTI

1. Start den automatiske innrettingen ved å dobbeltklikke på lasermottakeren med knautoen, eller bruk menyen "vertikal modus" til å velge funksjonen "automatisk innretting".

2. Laserplanet svinger mot høyre og/eller venstre, til punktet (B) er nådd. Samtidig høres et repeterende lydsignal fra lasermottakeren.
   ▶ Er punktet (B) nädd, vises symbol körning.
   Hvis den automatiske innrettingen ikke lar seg gjennomføre, avgis korte lydsignaler og syplet vises kortvarig.

3. Har rotasjonslaseren nådd posisjonen, kan du fjerne lasermottakeren fra sikteplanet og f.eks. markere flere punkter innenfor laserplanet.

Benytt funksjonen "Vertikal automatisk innretting med overvåkingsfunksjon" 276 for å oppnå den høyeste nøyaktigheten ved vertikal bruk. Vær oppmerksom på at rotasjonslaseren fikserer laserplanet én gang uten overvåkingsfunksjon og deretter ikke kompenserer for et eventuelt avvik, som forårsakes av en endring i omgivelsesbetingelsene (vibrasjoner, temperaturforandringer, osv.). Ved hjelp av overvåkingsfunksjonen kan påvirkning av laserplanets posisjon kompenseres for.

6.10 Vertikal automatisk innretting med overvåkingsfunksjon

Forutsetninger:

• Rotasjonslaseren er godt festet vertikalt (stativ, veggholder, fasade- eller salingsbordadapter eller den ligger på de bakre håndtakene). Rotasjonslaseren er posisjonert slik at av/på-knappen vender opp.
• Et referansepunkt(A)erplassert under laserhodet(f.eks. en spiker i salingsbordetelleretfargepunkt på bakken).
• Lasermottakeren PRA 400 og rotasjonslaseren er sammenkoblet. 270

Til dette har du tilgang til en QR-kode i lasermottakeren, som du kan bruke til å hente opp en bildeveiledning med de etterfølgende arbeidstrinnene. Du kan også åpne bildeveiledningen via denne lenken:

Vertikal automatisk innretting med overvåkingsfunksjon

Benytt vertikal automatisk innretting med overvåkingsfunksjon for å oppnå den høyeste nøyaktigheten ved vertikal bruk. Vær oppmerksom på at rotasjonslaseren fikserer laserplanet én gang uten overvåkingsfunksjon og deretter ikke kompenserer for et eventuelt avvik, som forårsakes av en endring i omgivelsesbetingelsene (vibrasjoner, temperaturforandringer, osv.). Ved hjelp av overvåkingsfunksjonen kan påvirkning av laserplanets posisjon kompenseres for.

1. Trykk på knappen på rotasjonslaseren og lasermottakeren.

2. Rotasjonslaseren nivelleres og projiserer deretter en stående laserstråle nedover.

3. Rett inn rotasjonslaseren slik at den projiserte laserstrålen er eksakt innrettet i forhold til referansepunktet (A). Referansepunktet er ikke noe loddpunkt!
4. Hold markeringssporet på lasermottakeren i sikteplanet som skal stilles inn, punkt (B). Lasermottakeren må holdes i ro eller festes.
5. I menyen "vertikal modus" □ velger du funksjonen "automatisk innretting med overvåkingsfunksjon".

- Laserplanet svinger mot høyre og/eller venstre, til punktet (B) er nådd. Samtidig høres et repeterende lydsignal fra lasermottakeren.

▶ Er punktet (B) nädd, vises symbol og rig.
- Rotasjonslaseren skifter til overvåkingsfunksjon. Små avvik på grunn av ytre påvirkning utjevnes automatisk, og laserstrålen holdes på høyde med markeringssporet på lasermottakeren.
Hvis den automatiske innrettingen ikke lar seg gjennomføre, avgis korte lydsignaler og syloplet vises en kort stund.

1. Lasermottakeren må ikke fjernes fra sikteplanet så lenge overvåkingsmodusen er aktiv.
2. Nå kan du f.eks. rette inn elementer med laserplanet eller markere punkter innenfor laserplanet manuelt ved hjelp av en lasermottaker til.

Den utførlige bruksanvisningen for lasermottakeren PRA 400 finner du →her.

7.1 Betjening av lasermottakeren

- Trykk på knappen på lasermottakeren.

- Displayet til lasermottakeren PRA 400 viser rotasjonslaseren og stativet i lysegrått. Når en forbindelse til rotasjonslaseren og/eller stativet er opprettet, vises det tilkoblede produktet i svart.

- Lasermottakeren har to funksjonsknapper, som gir forskjellige betjeningsmuligheter avhengig av hva displayet viser (opp/ned, høyre/venstre, pluss/minus). Funksjonsknappenes mulige tilordning vises i displayets nedre skjermkant.

▶ Velg et symbol på lasermottakerens display ved hjelp av funksjonsknappene, og trykk på knappen for å bekrefte valget.

Det valgte symbolet vises med svart bakgrunn.

For å gå tilbake til forrige visning trykker du på knappen.

7.2 Motta laserstrålen med lasermottakeren

1. Hold lasermottakeren med deteksjonsvinduet rett i planet til laserstrålen.

▶ Mottak av laserstrålen indikeres optisk og akustisk.
▶ Lasermottakeren viser laserplanets avstand til markeringssporet.
- Avhengig av bruken flytter du lasermottakeren eller rotasjonslaseren opp eller ned, til rotasjonsplanet stemmer overens med markeringssporet. Lasermottakeren viser verdien "0".

1. Hold lasermottakeren i ro under innrettingen eller fest den. Sørg for fri sikt mellom lasermottaker og rotasjonslaser.

7.3 Menyalternativer

For å hente hovedmenyen trykker du på knappen.

Symboler i menyene viser gjeldende verdi som er innstilt på produktet og kan følgelig avvike fra det som vises i denne bruksanvisningen.

Menypunktene som vises på lasermottakeren avhenger av rotasjonslaser som lasermottakeren er sammenkoblet (paret) med. Alle menypunkter er ikke tilgjengelig på alle rotasjonslasere.

Hovedmeny

	Horizontal modus
	Hellingsmodus
	Vertical modus
[∅1∅1]	Generelle innstillinger
[∅Y7]	Slå på dvalemodus / Slå av dvalemodus
[∅3∅]
	Stille inn lydstyrke for lasermottakeren (av, nivå 1/2/3)

Meny for horizontal modus

	Utkobling av stråleområdene
[Boxed]	Justere høyde automatisk med stativ PRA 91.

QR-kode → Justere høyde automatisk med stativ PRA 91.

Meny for hellingsmodus

Δ+/-	Stille inn helling
Δ?	Kontrollere helling
	Hente eller endre lagrede hellingsinnstillinger (favoritter)
	Stille inn helling med høy presisjon
	QR-kode → Lenke til oversikt over alle hellingsfunksjoner

Meny for vertikal modus

AUTO	Vertikal automatisk innretting
	Vertikal automatisk innretting med overvåkingsfunksjon
	Automatisk skannelinjefunksjon
	QR-kode → Lenke til oversikt over alle funksjoner i vertikal modus

	Nøyaktighet (5 trinn)Velg trinn alt etter hvilke krav du har eller avstanden mellom rotasjonslaseren og la mottakeren.
1000RPM	Rotasjonshastighet (3 trinn)
	Aktivere/deaktivere modusen "Beskyttelse mot forstyrrende lyskilder"
	Støtvarsling (av, trinn 1/2/3) 278
	Serviceindikator
	Flere innstillinger 278

Undermenyen Støtvarsling

Velg trinn avhengig av eventuelle rystelser på oppstillingsstedet til rotasjonslaseren.

	Trinn 1, høy følsomhet for rystelser/vibrasjoner
	Trinn 2, middels følsomhet for rystelser/vibrasjoner
	Trinn 3, lav følsomhet for rystelser/vibrasjoner
	Støtvarsling deaktivert

Meny for flere innstillinger

	Deaktivere automatisk nivellering (for manuell hellingsjustering)
	Endre lydsignalenes rekkefølge
	Fastvareversjon for rotasjonslaser/lasermottaker
	Aktivere/deaktivere QR-koder
	Slå av ett eller flere stråleområderVelg ønsket stråleområde med funksjonstastene til høyre og venstre. Rotasjonslaseren vises i X-aksens retning.For å slå stråleområdet på eller av trykker du på knappen .De aktive stråleområdene vises i displayets topplinje.
↔mm∠%	Velg enheten for laserplanets avstand til midtmarkering og enheten for helling.Millimeter | Grader, prosent eller promilleTommer | Grader, prosent eller promille (ikke tilgjengelig i alle markeder)Fot | Grader, prosent eller promille (ikke tilgjengelig i alle markeder)

8 Pleie og vedlikehold

ADVARSEL

Fare for personskader på grunn av isatt batteri!

Ta alltid ut batteriet før stell og vedlikeholdsarbeid!

Pleie av produktet

• Fjern forsiktig gjenstridig smuss.
- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.
- Bruk en ren og tørr klut for å rengjøre kontaktene på produktet.

Rengjøre laservinduet

• Blås støv av laservinduet.
• Ikke berør laservinduet med fingrene.

For sterke rengjøringsmidler kan lage riper i glasset og dermed påvirke apparatets nøyaktighet.

Pleie av li-ion-batterier

• Bruk aldri et batteri med tilstoppede ventilasjonsåpninger. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Unngå at batteriet unødig utsettes for støv eller smuss. Ikke utsett batteriet for høy fuktighet (f.eks. ved å dyppe det i vann eller la det stå ute i regnet).

Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service.

- Hold batteriet fritt for fremmed olje og fett. Ikke la unodig støv eller smuss samle seg på batteriet. Rengjør batteriet med en tørr og myk børste eller en ren og tørr klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Ikke berør kontaktene på batteriet, og ikke fjern fettet som fabrikken har smurt på kontaktene.

- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Vedlikehold

ADVARSEL

Fare for elektrisk støt! Ufagmessige reparasjoner på elektriske komponenter kan føre til alvorlig personskade og forbrenninger.

• Elektriske deler på maskinen må kun repareres av fagfolk.
• Kontroller alle synlige deler regelmessig mht. skade og at alle betjeningselementer fungerer som de skal.
• Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service.
• Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt.

Av hensyn til sikkerheten må du bare bruke originale reservedeler, forbruksmateriell og tilbehør. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group

8.1 Kontrollere målenøyaktighet

For å opprettholde de tekniske spesifikasjonene skal apparatet kontrolleres regelmessig (minst før hver større/relevante måling).

Hvis apparatet faller ned fra stor høyde, må det foretas funksjonskontroll. Under følgende betingelser kan man gå ut fra at apparatet fungerer feilfritt:

• Under fallet ble ikke fallhøyden som er angitt i de tekniske dataene, overskredet.
• Apparatet har fungert feilfritt før fallet.
• Apparatet ble ikke mekanisk skadet i fallet (f.eks. brudd på pentaprismet).
• Apparatet genererer en roterende laserstråle under bruk.

8.2 Kontrollere horisontal hoved- og tverrakse

1. Plasser et stativ ca. 20 m fra en vegg og rett inn stativhodet horisontalt ved hjelp av et vater.
2. Monterrotasjonslaserenpåstativetogrett inn rotasjonslasereni forhold til veggen ved hjelp av siktesporet.
3. Bilde a: Fang opp et punkt (1) ved hjelp av lasermottakeren og marker punktet på veggen.
4. Drei rotasjonslaseren 90° med urviserne om midtaksen. Høyden på rotasjonslaseren må ikke endres i den forbindelse.
5. Bilde b: Fang opp et punkt (2) til ved hjelp av lasermottakeren og marker punktet på veggen.
6. Bilde c og d: Gjenta de to foregående trinnene to ganger til. Fang opp punktene (3) og (4) ved hjelp av lasermottakeren og marker punktene på veggen.

Ved nøye gjennomføring skal den vertikale avstanden mellom de markerte punktene (1) og (3) (hovedakse) hhv. punktene (2) og (4) (tverrakse) være <2 mm (ved 20 m). Ved større avvik skal rotasjonslaseren sendes til Hilti service for kalibrering.

8.3 Kontrollere vertikal akse 9

1. Plasser rotasjonslaseren vertikalt på et flatest mulig underlag ca. 1 til 10 m fra en vegg.
2. Rett inn håndtakene parallelt med veggen.
3. Slå på rotasjonslaseren og marker referansepunktet (R) på underlaget.
4. Marker punktet (A) på den nedre enden av veggen.
5. Marker punktet (B) i ca. 10 meters høyde ved hjelp av lasermottakeren.
6. Drei rotasjonslaseren 180° og rett den inn i forhold til referansepunktet (R) på underlaget og det nedre markeringspunktet (A) på veggen. Du kan også bruke den automatiske innrettingen til dette. 275
7. Marker punktet (C) i ca. 10 meters høyde ved hjelp av lasermottakeren.

▶ Ved nøye gjennomføring skal den horisontale avstanden mellom de to markerte punktene (B) og (C) være < 2 mm (ved 10 m). Ved større avvik skal rotasjonslaseren sendes til Hilti service for kalibrering.

8.4 Hilti service

Hilti service utfører kontrollen. Ved avvik utfører de gjenoppretting og ny kontroll av måleverktøyets samsvar med spesifikasjonene. Apparatets samsvar med spesifikasjonene på tidspunktet for kontrollen blir bekreftet skriftlig i form av et servicesertifikat. Det anbefales:

• Å velge et egnet kontrollintervall ut fra bruken.
• Etter uvanlig belastning av apparatet, før viktige arbeider, men minst én gang i året må Hilti service gjennomføre en kontroll.

Kontrollen som utføres av Hilti service, fratar ikke brukeren ansvaret for å kontrollere måleverktøyet før og under bruk.

9 Transport og lagring

Transport av batteridrevne verktøy og batterier

FORSIKTIG

Utilsiktet start under transport!

▶ Transporter alltid produktene dine uten batterier!

▶ Ta ut batteri(er).

- Transporter alltid produktene dine uten batterier! - Ta ut batteri(er).

▶ Batterier må aldri transporteres løst. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
- Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre transport.

Lagring av batteridrevne verktøy og batterier

ADVARSEL

Utilsiktet skade på grunn av defekte batterier eller lekkasje fra batterier!

- Oppbevar alltid produktene dine uten batterier!

• Oppbevar produktet og batterier kjølig og tørt. Ta hensyn til temperaturgrensene som er angitt under tekniske data 269.
  Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter lading.
• Batterier må aldri oppbevares i solen, på varmekilder eller bak glass.
• Oppbevar produktet og batterier utenfor barns og uvedkommendes rekkevidde.
• Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring.

10 Feilsøking

Følg statusindikatoren for batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet 268.

Feil Mulig årsak Løsning
LED-ene på batteriet indikerer ingenting	Batteriet er defekt. ► Kontakt Hilti service.
Batteriet festes ikke med et hørbart klikk.	Festetapp på batteriet er tilsmusset.	► Rengjør festetappen og sett batteriet inn igjen.
Kraftig varmeutvikling i produktet eller batteriet.	Elektrisk feil ► Slå av produktet	umiddelbart, ta ut batteriene og kontakt Hilti service.
Batteri i lasermottaker svakt	Batteri i lasermottakeren er tomt.	► Skift batteriene i lasermottakeren.
Tomt batteri i lasermottakeren	Batteri i lasermottakeren er tomt.	► Skift batteriene i lasermottakeren.
Ladetilstand til batteri i rotasjonslaser lav	Ladetilstand til batteri rotasjons-laser lav.	► Lad batteriet.
Feil Mulig årsak Løsning
Batteri i rotasjonslaser helt utladet	Batteriet i rotasjonslaseren er helt utladet.	►Lad batteriet.
Ladetilstand til batteri i stativ lav	Ladetilstand til batteri i stativ lav.	►Lad batteriet.
Batteri i stativ helt utladet	Batteriet i stativet er helt utladet.	►Lad batteriet.
Laserstrålen ikke registrert	Laserstrålen utenfor deteksjonsfeltet.	►Sett lasermottakeren i høyden til laserplanet. Deteksjonsfeltet må vende mot rotasjonslaseren
Lasermottaker utenfor mulig laserplan	Lasermottakeren er for langt utenfor den mulige posisjonen for laserplanet, den initierte funksjonen kan ikke gjennomføres.	►Kontroller oppstillingen. Ta hensyn til rotasjonslaserens maksimale helling eller det automatiske stativets maksimale høydeutjevning, og start funksjonen på nytt.
Advarsel overvåkingsmodus	Overvåkingsfunksjon ikke mulig eller avbrutt.	►Kontroller plasseringen av rotasjonslaseren og laser-mottakeren, og rett eventuelt inn enhetene på nytt.►Fjern hindringer fra laserplanet.►Start deretter overvåkings-funksjonen på nytt.
Helling / nivellering ikke mulig	Lasermottaker utenfor det mulige automatiske hellingsområdet.	►Ta hensyn til rotasjonslaserens maksimale automatiske hellingsområde.
	Laseren heller for mye, nivellering ikke mulig.	►Plasser rotasjonslaseren i en mest mulig opprettstående stilling.
		►Slå rotasjonslaseren av og på igjen.
Feil Mulig årsak Løsning
Støtvarsling utløst		For sterk vibrasjon i rotasjons-laseren.	► Plasser rotasjonslaseren på etsted med lav vibrasjon.
Dvalemodus aktivert		Dvalemodus aktiv. ► Deaktiver dvalemodus for åarbeide videre med rotasjons-laseren.
Ingen forbindelse til rotasjonslaseren		Ingen forbindelse til rotasjons-laseren:	► Før de to produktene nærmerehverandre og slå dem av og pigjen.
			► Hvis det fortsatt ikke opprettesen forbindelse, sammenkobler(parer) du de to produktene pånytt.
Ingen forbindelse til detautomatiske stativet		Ingen forbindelse til detautomatiske stativet.	► Før de to produktene nærmerehverandre og slå dem av og pigjen.
			► Hvis det fortsatt ikke opprettesen forbindelse, sammenkobler(parer) du de to produktene pånytt.
Sammenkobling medrotasjonslaser mislyktes		Sammenkobling med rotasjons-laseren mislyktes.	► Sammenkoble de to produktenepå nytt.
Sammenkobling medautomatisk stativ mislyktes		Sammenkobling med stativetmislyktes.	► Sammenkoble de to produktenepå nytt.
Omstart nødvendig		Rotasjonslaseren må startes pånytt.	► Slå rotasjonslaseren av og påigjen.
Feil Mulig årsak Løsning
Temperatur		Det er en feil ved rotasjonslaseren.	► Kontroller oppstillingen av rotasjonslaseren (f.eks. et plant underlag uten rystelser, osv.)
Rotasjonslaseren er defekt		Rotasjonslaseren er defekt.	► Kontakt Hilti service.
Maskinvarefeil i lasermottakeren		Lasermottakeren har en maskin-varefeil.	► Kontakt Hilti service.

11 Kassering

ADVARSEL

Fare for personskade ved ikke-forskriftsmessig kassering! Gasser eller væsker som lekker ut, utgjør en helsefare.

• Ikke send skadde batterier i posten eller på annen måte!
  ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.
  Kasser batterier slik at de er utilgjengelige for barn.
  ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma.

Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller handleren.

Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet!

12 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.

13 FCC-erklæring (gjelder for USA) / IC-erklæring (gjelder for Canada)

Dette apparatet har i tester overholdt grenseverdiene i avsnitt 15 i FCC-bestemmelsene for digitalt utstyr i klasse B. Disse grenseverdiene er beregnet for å gi tilstrekkelig beskyttelse mot forstyrrende stråling ved installasjon i boligområder. Apparater av denne typen genererer og bruker høye frekvenser og kan også utstråle dette. De kan derfor forårsake forstyrrelser på kringkastingsmottak hvis du ikke installerer og bruker apparatene i tråd med veiledningen.

Det kan imidlertid ikke gis garanti for at ikke forstyrrelser kan forekomme på enkelte installasjoner. Hvis dette utstyret fører til forstyrrelser på radio- eller tv-mottaket, noe som kan konstateres ved å skru av og på utstyret, anbefales brukeren å prøve å rette på forstyrrelsene på en eller flere av følgende måter:

• Rett inn eller flytt mottaksantennen.
- ∅k avstanden mellom apparatet og mottakeren.

• Koble apparatet til en annen strømkrets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/tv-spesialist.

Denne anordningen er i samsvar med paragraf 15 i FCC-bestemmelsene og RSS-210 i ISED.

Følgende betingelser gjelder for bruken:

• Dette apparatet skal ikke generere skadelig stråling.
• Apparatet må ta opp all stråling, inkludert stråling som forårsaker uønskede operasjoner.

Endringer og modifikasjoner som ikke uttrykkelig er tillatt av Hilti, kan begrense brukerens rett til å ta apparatet i bruk.

14 Ytterligere informasjon

Tilbehør, systemprodukter og ytterligere informasjon om produktet finner du → her.

RoHS (direktiv for begrensning av bruk av farlige stoffer)

Informasjon om sikkerhet og bruk

I denne dokumentasjonen brukes begrepet batteri om oppladbare Hilti Li-Ion-batterier, der flere Li-Ion-celler er koblet sammen. De er beregnet for Hilti elektroverktøy og skal derfor bare brukes til disse. Bruk bare originale Hilti-batterier!

Beskrivelse

Hilti-batterier er utstyrt med cellestyrings- og cellebeskyttelsessystemer.

Batteriene består av celler som inneholder litium-ion-lagringsmaterialer som gir mulighet til en høy energitetthet. Li-ion-cellene har svært lav minneeffekt, men er svært følsomme overfor påvirkning fra ytre krefter, dyputlading eller høye temperaturer.

Produktene som er godkjent for Hilti-batterier, finner du i din Hilti Store eller under: www.hilti.group

Sikkerhet

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.
Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
- Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C eller brennes.

Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.
Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.
- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.
- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.
Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Gå frem i henhold til anvisningene i kapitlet Tiltak ved batteribrann.

Prosedyre ved skadde batterier

• Kontakt alltid Hilti service när et batteri er skadet.
• Ikke bruk batterier som lekker væske.
• Unngå øye- og/eller hudkontakt med væsken som renner ut fra batteriet. Bruk alltid vernehansker og vernebriller under håndtering av batterivæske.
  Fjern batterivæsken som har lekket ut med et godkjent kjemisk rensemiddel. Følg lokale rengjøringsforskrifter for batterivæske.
  Legg defekte batterier i en ikke-brennbar beholder, og dekk dem med tørr sand, krittpulver (CaCO3) eller silikat (vermiculitt). Sett deretter på lokket luftett, og oppbevar beholderen på trygg avstand fra brennbare gasser, væsker og gjenstander.
  ▶ Lever inn beholderen i nærmeste Hilti Store eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

Prosedyre ved batterier som ikke virker lenger

Prosedyre ved batteribrann

ADVARSEL

Fare på grunn av batteribrann! Et brennende batteri slipper ut farlige og eksplosive væsker og damp som kan forårsake korrosjonsskader, forbrenninger og eksplosjoner.

• Sørg for tilstrekkelig ventilasjon slik at farlig og eksplosiv damp kan slippe ut.
  ▶ Ved intensiv røykutvikling må du straks forlate rommet.
  ▶ Ved irritasjon i luftveiene må du oppsøke lege.
• Ring brannvesenet før du starter et slukkeforsøk.
  ▶ Batteribranner skal bare bekjempes med vann fra lengst mulig avstand. Pulverapparat eller slukketeppe fungerer ikke med li-lon-batterier. Brann i omgivelsene kan slukkes med tradisjonelle slukkemidler.
  Ikke prøv å bevege store mengder brennende batterier. Fjern uberørt materiale fra området rett i nærheten, for på den måten å isolere de aktuelle batteriene.

Hvis du står overfor et batteri som ikke avkjøles, avgir røyk eller brenner:

Ta batteriet på en skuffe, og kast det i ned en bøtte med vann. Den kjølende virkningen reduserer faren for at brannen skal spre seg til battericeller som ennå ikke har nådd den kritiske temperaturen for antennelse.
- La batteriet ligge i minst 24 timer i bøtten til det er helt avkjølt.
Se kapittel Prosedyre ved skadde batterier.

Informasjon om transport og lagring

▶ Omgivelsestemperatur mellom -17 °C og +60 °C / 1 °F og 140 °F.
- Lagringstemperatur mellom -20 °C og +40 °C / -4 °F og 104 °F.
Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter ferdig lading.

HILTI

▶ Batterier bør lagres så kjølig og tørt som mulig. Kjølig lagring forlenger batterilevetiden. Batteriene må aldri lagres i solen, nær varmekilder eller bak glassruter.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
Ikke transporter batterier uinnpakket. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.

Vedlikehold og avhending

• Hold batteriet rent og fritt for olje og fett. Unngå unødig støv eller smuss på batteriet. Rengjør batteriet med en tørr og myk pensel eller en ren og tørr klut.
  Ikke bruk batteriet hvis ventilasjonsåpningene er tette. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Ikke la fremmedlegemer komme på innsiden.
  Ikke la fuktighet trenge inn i batteriet. Hvis fuktighet har trengt inn i batteriet, må du behandle det som et skadd batteri og isolere det i en ikke-brennbar beholder.

Se kapittel Prosedyre ved skadde batterier.

- Ved ukyndig avhending kan gasser eller væsker som lekker ut, representere helsefare. Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

▶ Kast aldri batterier i husholdningsavfallet.

Kasser batterier slik at de er utilgjengelige for barn. Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.

Alkuperäiset ohjeet

da Overensstemmelseserklæring

Overensstemmelseserklæring

no Samsvarserklæring

Samsvarserklæring

Produsenten erklærer under sitt eneansvar at produktet som er beskrevet her, oppfyller kravene i gjeldende lovgivning og er i samsvar med gjeldende standarder.

Den tekniske dokumentasjonen er lagret her:

Rotasjonslaser PR 400-22
Generasjon 01
Serienummer 1-99999999999
