LIETOŠANAS INSTRUKCIJA PR 400‑22 HILTI

Iv Originālā lietošanas instrukcija 342

It Originali naudojimo instrukcija 371

Originālā lietošanas instrukcija

1 Informācija par lietošanas instrukciju

• Brīdinājums! Pirms sākt izstrādājuma lietošanu, pārliecinieties, ka ir izlasīta un saprasta izstrādājumam pievienotā lietošanas instrukcija, ieskaitot pamācības, drošības norādījumus un brīdinājumus, attēlus un specifikācijas. Īpaši rūpīgi iepazīstieties ar pamācībām, drošības norādījumiem un brīdinājumiem, attēliem un specifikācijām, kā arī sastāvdaļām un funkcijām. Neievērošanas gadījumā pastāv elektriskās strāvas trieciena, aizdegšanās un/vai smagu traumu risks. Rūpīgi uzglabājiet lietošanas instrukciju, ieskaitot visas pamācības, drošības norādījumus un brīdinājumus, turpmākai izmantošanai.
• HILTI izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.
• Pievienotā lietošanas instrukcija atbilst aktuālajam tehnikas attīstības līmenim tās sagatavošanas brīdī.. Aktuālā versija vienmēr ir pieejama tiešsaistē, Hilti izstrādājumu lapā. Lai tai pieklūtu izmantojiet šajā lietošanas instrukcijā iekļauto saiti vai kvadrātkodu, kas apzīmēts ar simībolu .
• Vienmēr pievienojiet lietošanas instrukciju izstrādājumam, ja tas tiek nodots citai personal.

1.2 Apzīmējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

BİSTAMI!

BĪSTAMI! !

▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS! !

▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

IEVĚROT PIESARDZÍBU!

UZMANIBU! !

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Simboli lietošanas instrukcijā

Šajā lietošanas instrukcijā tiek izmantoti šādi simboli:

levērojiet lietošanas instrukciju

Norādījumi par lietošanu un cita noderīga informācija

Rīcība ar otrreiz pārstrādājamiem materiāliem

Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.

Hilti Litija jonu akumulators

Hilti Lādētājs

1.2.3 Attēlos lietotie simboli

Attēlos tiek lietoti šādi simboli:

2	Šie skaitli norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
3	Numerācija attēlos norāda uz svarīgām darbībām vai detaļām, kas ir svarīgas noteiktām darbībām. Tekstā šīs darbības vai detaļas ir izceltas, apzīmējot ar atbilstošiem numuriem, piemēram, (3).
11	Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz leģendas numuriem sadaļā Izstrādājuma pārskats.
	Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkaribā no izstrādājuma

1.3.1 Vispārīgi simboli

Simboli, kas tiek lietoti saistībā ar izstrādājumu.

	Izstrādājums atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām.
Li-Ion	Litija jonu akumulators
	Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu.
	Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
	Izmantotā Hilti litija jonu akumulatoru sērija. Nemiet vērā informāciju, kas iekļauta nodalā Nosacī-jumiem atbilstīga lietošana.
	Ja uz izstrādājuma tas ir norādīts, šī sertifikācijas iestāde ir sertificējusi izstrādājumu laišanai apritē ASV un Kanādas tirgū saskaņā ar spēkā esošajiem standartiem.

1.4 Uz izstrādājuma

Lāzera informācija

LÄZERA STAROJUMS! NESKATITIES LÄZERA STARÄ!Izstrādājums atbilst 2. lāzera klasei saskaṇā ar standartu IEC60825-1/EN60825-1:2014 un CFR 21 § 1040 (Laser Notice 56).Šis izstrādājums ir patērētājiem paredzēts lāzerizstrādājums un atbilst prasībām, ko nosaka EN 50689:2021.

2.1 Vispārīgi drošības norādījumi par mēriericēm

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas. Mērierīces var radīt bīstamas situācijas, ja ar tām rīkojas neatbilstīgi. Drošības norādījumu un instrukciju neievērošana var izraisīt mērierīces bojājumus un/vai nopietnas traumas.

Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai.

Drošība darba vietā

Uzturiet darba vietā tīrību un kārtību un nodrošiniet labu apgaismojumu. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
Nestrādājiet ar izstrādājumu sprādzienbīstamā vidē, kurā atrodas uzliesmojoši škīdrumi, gāzes vai putekli.
Lietojot izstrādājumu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai.
▶ Lietojiet izstrādājumu tikai paredzētajā diapazonā.
▶ levērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus.

Elektrodrošiba

Sargājiet izstrādājumu no lietus un mitruma. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus vai eksploziju.
Kaut ari izstrādājums ir aizsargāts pret mitruma iekļūšanu, tas pirms ievietošanas transportēšanas kārbā jānosusina.

Personīgā drošība

Strādājot ar mērierīci, esiet piesardzīgi, pievērsiet uzmanību tam, ko jūs darāt un rīkojieties saprātīgi. Ar mērierīci nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības darbā ar mērierīci var novest pie nopietnām traumām.
- Izvairieties no nedabiskām pozām. Darba laikā vienmēr saglabājiet līdzsvaru un nodrošinieties pret paslīdēšanu.
- Valkājiet individuālo aizsargaprīkojumu. Individuālā aizsargaprīkojuma lietošana samazina traumu risku.
▶ Nepadariet neefektīvus iekārtas drošības elementus un nenoņemiet norādījumu un brīdinājuma zīmes.
▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms akumulatora pievienošanas, mēriērīces satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta.
Lietojiet izstrādājumu un tā papildaprīkojumu saskaṇā ar šo instrukciju un norādījumiem, kas attiecas uz konkrēto iekārtas tipu. Jāņem vērā ari konkrētie darba apstāklī un veicamās operācijas īpatnības. Izstrādājumu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas.
- Nezaudējiet modribu un neatkāpieties no mērierīču lietošanas drošības noteikumu ievērošanas arī tad, ja lietojat attiecīgo mērierīci bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām.
▶ Mērierīci nedrīkst lietot medicīnisko ierīču tuvumā.

Mērierīces lietošana un apkope

• Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvokli.
  Laikā, kad mērierīce netiek lietota, glabājiet to tā, lai tai nevarētu pieklūt bērni. Neļaujiet izstrādājumu lietot personām, kuras nav iepazinušās ar tā funkcijām vai izlasījušas šo instrukciju. Nonākot nepieredzējušu personu rokās, mērierīces var klūt bīstamas.
  Rūpīgi veiciet mērierīču apkopi. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un neķeras un vai kāda no daļām nav salauzta vai bojāta un tādējādi netraucē mērierīces nevainojamu darbību. Pirms sākt lietot mērierīci, uzdodiet veikt bojāto daļu remontu. Daudzi nelaimes gadījumi notiek tādēļ, ka mērierīcēm nav nodrošināta pareiza apkope.
  Nekādā gadījumā nedrīkst izstrādājumu pārveidot vai veikt ar to citas neatļautas manipulācijas. Ja tiek veikti pārveidojumi vai modificēšanas pasākumi, ko nav nepārprotami akceptējis Hilti, lietotāja tiesības sākt izstrādājuma ekspluatāciju var tikt ierobežotas.
  Pirms svarīgu mērījumu veikšanas, kā arī pēc mērierīces kritiena vai pakļaušanas citai mehāniskai iedarbībai jums jāpārbauda mērierīces precizitāte.
  Sakarā ar iekārtas darbības principu mērījumu rezultātu var ietekmēt noteikti apkārtējie apstākli. Tas attiecas arī, piemēram, uz gadījumiem, kad tuvumā atrodas iekārtas, rada spēcīgus magnētiskos vai elektromagnētiskos laukus, vibrāciju un temperatūras izmaiņas.
• Straujas mērījumu apstāklu izmainas var sagrozīt mērījumu rezultātus.

Ja izstrādājums no liela aukstuma tiek pārvietots siltā telpā vai otrādi, tam pirms lietošanas jāļauj aklimatizēties. Liela temperatūras starpība var izraisīt klūdainas darbības un sagrozīt mērījumu rezultātus.
- Lietojot adapterus un papildaprīkojumu, pārliecinieties, ka aprīkojums ir droši piestiprināts.
▶ Neskatoties uz to, ka mērierīce ir paredzēta lietošanai skarbos būvobjekta apstākļos, ar to, tāpat kā visiem citiem optiskajiem un elektriskajiem izstrādājumiem (tālskati, brillēm, fotoaparātu), ir jārīkojas uzmanīgi.
▶ levērojiet norādīto darba un uzglabāšanas temperatūru.

2.2 Papildu drošības norādījumi par lāzera mēriericēm

• Izstrādājuma neatbilstīgas atvēršanas rezultātā var rasties lāzera starojums, kas pārsniedz 2. klasei noteiktos parametrus.. Uzticiet izstrādājuma remontu tikai Hilti servisa darbiniekiem.
  Norobežojiet mērījumu veikšanas vietu. Nodrošiniet, lai izstrādājums būtu uzstādīts tā, lai lāzera stars nebūtu pavērsts ne pret citām personām, ne jums. Lāzera stariem jāatrodas pietiekamā attālumā virs vai zem acu augstuma.
  ▶ Lai nepieļautu klūdainus mērījumus, raugieties, lai lāzera stara lodziņš būtu tīrs.
• Pirms mērījumu veikšanas / izstrādājuma lietošanas, kā arī vairākas reizes izstrādājuma lietošanas laikā pārbaudiet tā precizitāti.
  Ja mērījumi tiek veikti atstarojošu objektu vai virsmu tuvumā, caur stiklu vai tamlīdzīgiem materiāliem, iespējams klūdains mērījumu rezultāts.
• Piemontējiet izstrādājumu pie piemērota turētāja, uzstādiet to uz statīva vai novietojiet to uz līdzenas virsmas.
  ▶ Aizliegts strādāt ar mērījumu latām augstsprieguma vadu tuvumā.
• Raugieties, lai tuvākajā apkārtnē netiktu izmantota cita lāzera mērierīce, kas var ietekmēt jūsu veiktos mērījumus.
  ▶ Nepieļaujiet, ka lāzera stari šķērso nekontrolējamas zonas.

2.3 Papildnorādījumi par drošību

Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī.
Nekādā gadījumā nemēģiniet ietekmēt izstrādājuma vai tā papildaprīkojuma funkcijas vai to pārveidot.
▶ Traumu risks, ko rada krītoši instrumenti un/vai piederumi. Pirms darba sākšanas pārbaudiet, vai akumulators un uzmontētais papildaprīkojums ir kārtīgi nofiksēti.

2.4 Elektromagnētiskā savietojamība

Neskatoties uz to, ka iekārta atbilst visstingrākajām spēkā esošo normatīvo aktu prasībām, Hilti nevar garantēt, ka neradīsies zemāk aprakstītās situācijas.

• lekārta var radīt traucējumus citu iekārtu (piemēram, lidmašīnu navigācijas aprīkojuma) darbībā.
• lekārtas darbību var traucēt spēcīgs starojums, kas var izraisīt klūdainas operācijas.

Šādos gadījumos, kā arī tad, ja citu iemeslu dēl rodas šaubas par mērījumu rezultātiem, jāveic kontroles mērījumi.

2.5 Akumulatoru pareiza lietošana un apkope

▶ levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
▶ Lietojiet akumulatorus tikai tad, ja tie ir nevainojamā tehniskajā stāvoklī.
Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ļoti kaitīgu škidrumu izplūdi!
Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
- Akumulatorus nedrikst izjaukt, saspiest, sakarsēt virs 80 °C (176 °F) vai sadedzināt.
▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.
▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.
Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.

HILTI

- Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju. - Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.

Sargājiet akumulatorus no lietus un mitruma un škīdrumiem. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.

Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.

▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē.

Ja akumulators klüst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. Laujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu".

levērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu. 362

Izlasiet Norādījumus par Hilti litija jonu akumulatoru drošību un lietošanu, kas ir pieejami, noskenējot QR kodu šīs lietošanas instrukcijas beigās.

3 Apraksts

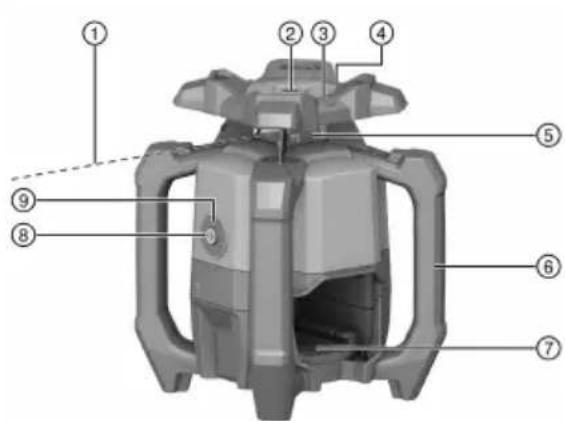

3.1 Pārskats

① Lāzera stars (rotācijas plakne)
② Atsauces stars
③ Mērkēšanas ierīce (iedobe un izcilnis), X ass
④ Mērkēšanas ierīce (iedobe un izcilnis), Y ass
⑤ Lāzera stara lodziņš
⑥ Rokturis
⑦ Akumulatora pieslēgvieta
⑧ leslēgšanas / izslēgšanas taustiņš
⑨ Darbības režīma indikācija (LED)
⑩ Akumulatora atblokēšanas taustinš
⑪ Akumulatora statusa indikācija
⑫ Identifikācijas datu plāksnītes novietojums
⑬ Pamatnes plāksne ar 5/8" vītni

3.2 Nosacijumiem atbilstiga lietošana

Aprakstītais izstrādājums ir rotējošais lāzers ar redzamu, rotējošu lāzera staru sarkanā krāsā un par 90° nobīdītu atsauces staru. Rotējošo lāzeru var lietot vertikāli, horizontāli, kā arī slīpuma noteikšanai. lekārta ir paredzēta horizontālu augstuma atzīmju, vertikālu un slīpu plakņu, kā arī taisnu lenķu noteikšanai, pārnešanai un pārbaudīšanai. Daži izmantošanas piemēri ir metra atzīmju un augstuma projekciju pārnešana, taisnu lenķu noteikšana sienām, vertikāla iestatīšana attiecībā pret atsauces punktiem vai slīpu plakņu ierīkošana.

• Lietojiet kopā ar šo izstrādājumu tikai šajā tabulā norādītos sērijas B 22 Hilti Nuron litija jonu akumulatorus.
• Lietojiet šo akumulatoru uzlādēšanai tikai šajā tabulā norādīto sēriju Hilti lādētājus.

3.3 Piegādes komplektācija

Rotējošais lāzers, lāzera uztvērējs PRA 400, lāzera uztvērēja turētājs PRA 83, 2x AA baterijas (tikai noteiktās valstīs), lietošanas instrukcija, ražotāja sertifikāts, koferis

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group

3.4 Bluetooth

Šis izstrādājums ir aprīkots ar Bluetooth.

Bluetooth ir bezvadu datu pārraide, kas nodrošina komunikāciju starp diviem ar Bluetooth saderīgiem izstrādājumiem.

Vārdiskā preču zīme Bluetoothun logotips ir registrētas preču zīmes, kas pieder Bluetooth SIG, Inc., un Hilti izmanto šīs preču zīmes saskaṇā ar licenci.

3.5 leslēgšanas / izslēgšanas taustiņa funkcijas

Rotējošais lāzers tiek ieslēgts vai izslēgts, īsi nospiežot ieslēgšanas / izslēgšanas taustinu.

Turklāt ieslēgšanas / izslēgšanas taustiņu var izmantot, lai aktivētu šādas funkcijas:

• Horizontālajā režīmā: kad rotējošais lāzers ir izslēgts, nospiediet un ≥10 sekundes turiet nospiestu ieslēgšanas / izslēgšanas taustiņu, lai aktivētu slīpuma funkciju. Lāzera uztvērējā tiek iedarbināta slīpuma digitālās iestatīšanas funkcija. 353
• Vertikālajā režīmā: pēc veiksmīgas nolīmeņošanās un atsauces punkta projicēšanas vēlreiz īsi nospiežot ieslēgšanas / izslēgšanas taustiņu, var iedarbināt rotācijas kustību. 356

Lai rotējošo lāzeru izslēgtu atsauces punkta projicēšanas laikā, ieslēgšanas / izslēgšanas taustiņš jānospiež divas reizes.

3.6 Lāzera uztvērējs / tālvadība

Hilti lāzera uztvērējs digitālas indikācijas veidā informē par attālumu starp raidīto lāzera staru (lāzera plakni) detekcijas laukumā un lāzera uztvērēja marķējuma iedobi. Lāzera stars ir uztverams arī lielākā attālumā. Lāzera uztvērējs PRA 400 kalpo arī kā rotējošā lāzera tālvadības pults.

3.7 Izslēgšanas automātika

Notiek automātiska izslēgšanās, ja līmeņošanu nav iespējams veikt tādēl, ka rotējošais lāzers:

• ir novietots pārāk slīpi attiecībā pret horizontāli (izņemot slīpuma režīmu);
• ir konstatējis iekšēju, mehānisku problēmu;
• vibrācijas vai trieciena rezultātā izkustināts no nolīmenota stāvokļa;

Pēc izslēgšanās rotācijas kustība apstājas un darbības režīma indikācija ātri mirgo oranžā krāsā. Izslēdziet un pēc tam vēlreiz ieslēdziet rotējošo lāzeru. Ja problēma joprojām saglabājas, vērsieties Hilti servisā.

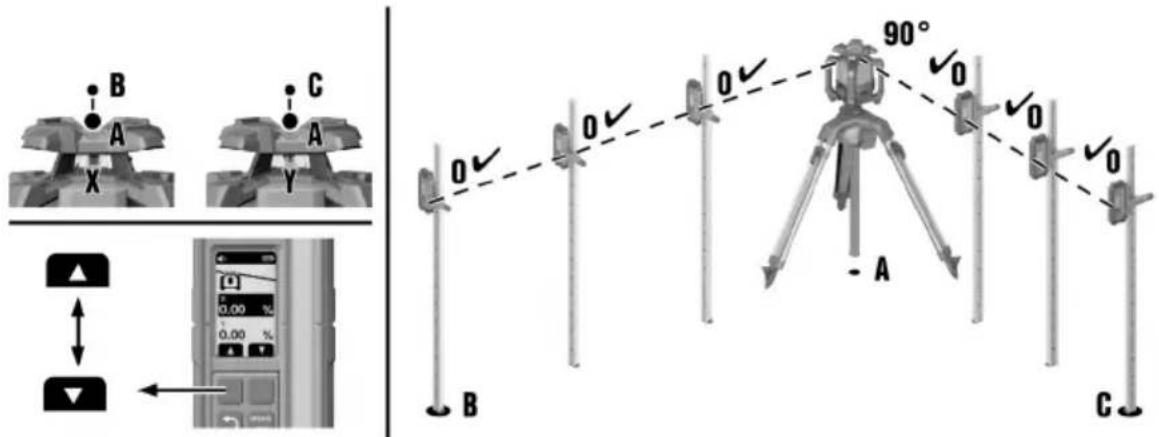

3.8 Automātiska līmeņošana

Automātiskā nolīmeņošana ľauj iestatīt lāzera plakni uz lāzera uztvērēju, strādājot vienatnē.

• Horizontāli, kopā ar automātisko statīvu PRA 91 un lāzera uztvērēju PRA 400.
• Slīpums uz X ass kopā ar lāzera uztvērēju PRA 400.
• Vertikāli, kopā ar lāzera uztvērēju PRA 400.

3.9 Kontroles funkcija

Lietojot kopā ar lāzera uztvērēju PRA 400, rotējošais lāzers pārbauda lāzera plaknes novietojumu. Ja novietojumam ir novirze, sistēma veic lāzera plaknes virziena korekciju, lai turētu to uztvērēja nulles punktā.

Rotējošais lāzers koriģē visas klūmes, kas radušās temperatūras svārstību, vēja vai citu faktoru ietekmē.

Ja optiskā sasaiste starp lāzera staru un lāzera uztvērēju ir pārtraukta ilgāk nekā divas minūtes, sistēma ziņo par klūmi.

Kontroles funkcija ir pieejama tikai vertikālajā režīmā.

3.10 Gaidišanas režims

Darba pārtraukumos vai citu darbību laikā iespējams izmantot rotējošā lāzera gaidīšanas režīmu. Šādā stāvoklī visi lāzera plaknes vai slīpuma iestatījumi tiek saglabāti. Gaidīšanas režīms palīdz ietaupīt enerģiju un paildzināt akumulatora kalpošanu.

Gaidišanas režims ir aktīvs ne ilgāk kā 4 stundas. Kad šis laiks ir pagājis, sistēma izslēdzas.

3.11 Staru diapazonu izslēgšana

Atseviškus lāzera stara diapazonus ir iespējams deaktivēt, lai:

• pasargātu sevi un kolēğus no lāzera stara ietekmes;
• neietekmētu citus tuvumā veiktos mērījumus.

3.12 Satricinājuma brīdinājuma funkcija

Ja rotējošais lāzers darbības laikā tiek izkustināts no nolīmeņota stāvokļa, integrētā satricinājuma brīdinājuma funkcija pārslēdz izstrādājumu brīdinājuma režīmā. Satricinājuma brīdinājuma funkcija ir aktīva tikai no otrās minūtes pēc nolīmeņota stāvokļa sasniegšanas. Ja šo 2 minūšu laikā tiek mainīts kāds rotējošā lāzera iestatījums, līdzbrīdim, kadsāks darboties satricinājumabrīdinājumafunkcija, atkalbūs jāgaidadivasminūtes.

Kad rotējošais lāzers atrodas brīdinājuma režīmā:

• darbības režīma indikācija lēni mirgo oranžā krāsā;
• rotējošās galvas kustība apstājas un lāzera stars nodziest.

Ar lāzera uztvērēja PRA 400 starpniecību var iestatīt satricinājuma brīdinājuma funkcijas jutīgumu vai izslēgt to pavisam, ja pamata virsma ir pakļauta vibrācijai vai darbs tiek veikts slīpuma režīmā.

3.13 Aizsardzība pret traucējošiem gaismas avotiem

Kad šis režīms ir aktivēts, atkarībā no rotācijas ātruma samazinās maksimālais uztveršanas attālums (diametrs).

Režīms "Aizsardzība pret traucējošiem gaismas avotiem" samazina traucējošo ietekmi, ko rada mirgojoši gaismas avoti, piemēram, LED, ko izmanto galvas lampās un citā mākslīgajā apgaismojumā.

Šis režīms efektīvi samazina problēmas, kuru cēlonis ir lāzera stara atstarošanās no stikla, metāla vai citām atstarojošām virsmām.

Traucējošie gaismas avoti un atstarojošies lāzera stari lielākoties tiek ignorēti, līdz minimumam samazinot lāzera uztvērēja detekcijas klūdas. Tādējādi tiek nodrošināta konstanta darbība arī sarežgītos apstāklos.

3.14 Darbības režima indikācija

Rotējošais lāzers ir aprīkots ar darbības režīma indikāciju, kas informē par dažādiem darbības režīmiem.

Status Nozīme
Darbības režīma indikācija konstanti deg zaļā krāsā.	Rotējošais lāzers ir ieslēgts, nolīmeņojies un darbojas nevainojami.
Darbības režīma indikācija lēni mirgo zaļā krāsā.	Rotējošais lāzers veic nolīmeņošanos.
Darbības režīma indikācija 5 reizes ātri iemirgojas zaļā krāsā.	Aktuālais iestatīšanas process (nolīmeņošanās, kontroles režīms, automātiskā izlīdzināšanās) ir sekmīgi pabeigts.
Darbības režīma indikācija ar īsiem pārtraukumiem iedegas zaļā krāsā.	Aktivēts slīpuma režīms.
Darbības režīma indikācija ar pārtraukumiem lēni pulsē zaļā krāsā.	Rotējošais lāzers atrodas gaidīšanas režīmā.
Darbības režīma indikācija ar pārtraukumiem ātri pulsē zaļā krāsā.	Ir ierosināts aktuālais iestatīšanas process (kontroles režīms, automātiskā izlīdzināšanās).
Darbības režīma indikācija konstanti deg oranžā krāsā.	Satricinājuma brīdinājuma funkcija ir deaktivēta. Rotējošais lāzers ir ieslēgts, nolīmeņojies un darbojas nevainojami.
Darbības režīma indikācija lēni mirgo oranžā krāsā.	Satricinājuma brīdinājuma funkcija ir deaktivēta. Rotējošais lāzers veic nolīmeņošanos.
Darbības režīma indikācija ātri mirgo oranžā krāsā. Rotējošajam lāzeram radiuses klūme. Pārbaudiet virsmu, uz kuras uzstādīts lāzers (piemēram, vai tā nav pakļauta vibrācijai, ir līdzena utt.)
Darbības režīma indikācija mirgo sarkanā krāsā (3 Rotējošais lāzers ir bojāts. Vērsieties Hilti servisā. gari, 3x īsi, 3x gari, pauze).
Darbības režīma indikācija 5x lēni iemirgojas zilā krāsā.	Rotējošais lāzers un lāzera uztvērējs ir veiksmīgi sasaistīti pārī.

3.15 Litija jonu akumulatora indikācija

Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, klūmēm un stāvokli.

3.15.1 Uzlādes līmeņa indikācija un klūmes paziņojumi

BRÍDINĀJUMS!

Traumu risks akumulatora nokrišanas gadījumā!

Ja akumulators ir ievietots un tiek nospiests atblokēšanas taustiņš, nodrošiniet, lai akumulators atkal tiktu kārtīgi nofiksēts izstrādājumā.

Lai redzētu kādu no turpmāk aprakstītajām indikācijas veidiem, īsi nospiediet akumulatora atblokēšanas taustinu.

Uzlādes līmeņa un varbūtējo traucējumu indikācija ir redzama ari pastāvīgi, kamēr izstrādājums ir ieslēgts.

Statuss Nozīme
Četras (4) LED konstanti deg zaļā krāsā Uzlādes	līmenis: no 100 % līdz 71 %
Trīs (3) LED konstanti deg zaļā krāsā Uzlādes līmenis: no 70 % līdz 51 %
Divas (2) LED konstanti deg zaļā krāsā Uzlādes	līmenis: no 50 % līdz 26 %
(1) LED konstanti deg zaļā krāsā Uzlādes līmenis: no 25 % līdz 10 %
Viena (1) LED lēni mirgo zaļā krāsā Uzlādes līmenis: < 10 %
(1) LED ātri mirgo zaļā krāsā	Litija jonu akumulators ir pilnībā izlādējies. Uzlādē-jiet akumulatoru.Ja LED pēc akumulatora uzlādes joprojām ātri mir-go, vērsieties Hilti servisā.
(1) LED ātri mirgo dzeltenā krāsā	Litija jonu akumulators vai tam pievienotais iz-strādājums ir pārslogots, pārāk karsts vai pārāk auksts vai ir radusies cita klūme.Nodrošiniet, lai izstrādājums vai akumulators bū-tu ieteicamajā darba temperatūrā, un lietojiet iz-strādājumu tā, lai tas netiktu pārslogots.Ja indikācija nepazūd, vērsieties Hilti servisā.
Viena (1) LED konstanti deg dzeltenā krāsā	Litija jonu akumulators un ar to savienotais izstrādājums nav savā starpā saderīgi. Lūdzu, vērsieties Hilti servisā.
(1) LED ātri mirgo sarkanā krāsā	Litija jonu akumulators ir blokēts un nav lietojams.Lūdzu, vērsieties Hilti servisā.

3.15.2 Akumulatora stāvokla indikācijas

Lai apskatītu akumulatora stāvokļa indikāciju, turiet atblokēšanas taustiņu nospiestu ilgāk nekā trīs sekundes. Sistēma konstatē, ka potenciālu baterijas klūmi, ko var izraisīt neatbilstīga apiešanās, piemēram, kritiens, saduršana, ārēja karstuma iedarbība utt.

Statuss Nozīme
Visas LED deg kā skrejošā gaisma, pēc tam vien(1) LED konstanti deg zaļā krāsā.	Akumulatoru var turpināt lietot.
Visas LED deg kā skrejošā gaisma, pēc tam vien(1) LED konstanti deg dzeltenā krāsā.Status Nozīme	Akumulatora stāvokļa informācijas nolasīšanu neiz devās pabeigt. Atkārtojiet procesu vai vērsieties Hilti servisā.
Visas LED deg kā skrejošā gaisma, pēc tam vienda(1) LED konstanti deg sarkanā krāsā.	da pievienoto izstrādājumu var turpināt lietot, atlikusī akumulatora kapacitāte ir mazāka nekā 50 %.Ja pievienoto izstrādājumu vairs nevar lietot, akumulators ir savu laiku nokalpojis un jānomaina pret citu. Lūdzu, vērsieties Hilti servisā.

4 Tehniskie parametri

4.1 Izstrādājuma informācija

Nominālais spriegums		21,6 V
Nominālā strāva		160 mA
Uztveršanas attālums ar PRA 400 (Diametrs)		800 m(2 624 ft — 8 in)
Komunikācijas attālums ar lāzera uztvērēju PRA 400 (Diametrs)		300 m(984 ft — 3 in)
Precizitāte uz 10 m (standarta vides apstāklos atbilstīgi MIL-STD-810G)		±0,5 mm(±0,02 in)
Lāzera klase		Redzams, 2. lāzera klase;EN/IEC 60825-1:2014
Vilņu garums (λ)		630 nm ... 650 nm
Izejas jauda (R) Rotējošais	lāzera stars	< 3,5 mW , ≥ 300 apgr./min
Izejas jauda (R) Atsauces lāze-	ra stars	< 1 mW
Impulsa garums (tp)		490 ns
Impulsu frekvence (f)		1 MHz
Pašlimeņošanās diapazons		±5°
Maksimālais slīpums (Pielaide 1,75 % / 1 grāds) X ass		-15 % ... 8,6 %
		Y ass -8,6 % ... 8,6 %
Maksimālais lietošanas augstums virs atsauces augstuma		2 000 m(6 561 ft — 8 in)
Maksimālais relatīvais gaisa mitrums		80 %
Apkārtējā temperatūra darbības laikā		-20 °C ... 50 °C(-4 °F ... 122 °F)
Uzglabāšanas temperatūra		-25 °C ... 63 °C(-13 °F ... 145 °F)
Svars		2,60 kg(saskaņā arEPTA-Procedure 01, bezakumulatora)
Statīva vītne		5/8 in
Kritiena testa augstums (standarta vides apstāklos atbilstīgi MIL-STD-810G)		1,5 m(4 ft — 11,1 in)
Aizsardzības līmenis saskaņā ar IEC 60529		IP66(bez akumulatora)
Piesārņošanās pakāpe atbilstīgi IEC 61010-1		2
Atsauces stars		Nepātraukts stars taisnā leņķipret rotācijas plakni
Maksimālā starojuma raidišanas jauda		10 dBm
Frekvence		2 400 MHz ... 2 483,5 MHz

4.2 Akumulators

Akumulatora darba spriegums	21,6 V
Akumulatora svars	Skat. nodaļu "Paredzētajam mērķim atbilstošs lietojums"
Apkārtējā temperatūra darbības laikā	-17 °C ... 60 °C(1 °F ... 140 °F)
Uzglabāšanas temperatūra	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akumulatora temperatūra uzlādes sākumā	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Sagatavošanās darbam

BRĪDINĀJUMS!

Traumu risks nejaušas iedarbošanās gadījumā!

• Pirms akumulatora ievietošanas pārliecinieties, ka attiecīgais izstrādājums ir izslēgts.
• Pirms iekārtas iestatīšanas vai piederumu maiņas izņemiet no iekārtas akumulatoru.

BRĪDINĀJUMS!

Traumu risks ëssavienojuma vai akumulatora nokrišanas gadījumā!

• Pirms akumulatora ievietošanas pārliecinieties, ka uz akumulatora un izstrādājuma kontaktiem neatrodas nekādi sveškerneni.
  ▶ Pārbaudiet, vai akumulators ir droši nofiksēts.

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

5.1 Akumulatora uzlādēšana

1. Pirms uzlādes sākšanas izlasiet lādētāja lietošanas instrukciju.
2. Raugieties, lai akumulatora un lādētāja kontaktu virsmas ir tīras un sausas.
3. Veiciet akumulatora uzlādi atbilstīgā lādētāja. 346

5.2 Akumulatora ievietošana

1. Pirms pirmās lietošanas pilnībā uzlādējiet akumulatoru.
2. lebīdiet akumulatoru izstrādājumā, līdz tas dzirdami nofiksējas.
3. Pārbaudiet, vai akumulators ir droši nofiksēts.

5.3 Akumulatora iznemšana

1. Nospiediet akumulatora atblokēšanas taustinu.
2. Izvelciet akumulatoru no iekārtas.

5.4 Rotējošā lāzera un lāzera uztvērēja sasaiste pārī

Piegādes brīdī rotējošais lāzers un lāzera uztvērējs ir sasaistīti pārī.

Vienlaikus nospiediet rotējošā lāzera un lāzera uztvērēja taustinu un turiet to nospiestu 3 sekundes.

▶ No lāzera uztvērēja atskan akustiskais signāls.
- Mirgo rotējošā lāzera darbības režīma indikācija.
▶ Lāzera uztvērēja displejā ir redzams simbols
▶ Abi izstrādājumi izslēdzas.

5.5 Nodrošinājums pret kritienu 2

BRĪDINĀJUMS!

Traumu risks instrumenta un/vai papildaprīkojuma nokrišanas gadījumā!

▶ Lietojiet tikai jūsu izstrādājumam ieteikto Hilti instrumentu drošības virvi.
- Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts.

levērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā.

Šī izstrādājuma aizsardzībai pret kritieniem lietojiet tikai Hilti instrumentu drošības virvi #2261971.

Nostipriniet instrumentu drošības virvi ar cilpu pie izstrādājuma, kā parādīts attēlā. Pārbaudiet, vai fiksācija ir droša.
Nostipriniet karabīnes āki pie nesošās konstrukcijas. Pārbaudiet, vai karabīnes ākis ir droši nofiksēts.

levērojiet Hilti instrumentu drošības virves lietošanas instrukciju.

6 Lietošana

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

6.1 Rotējošā lāzera un akumulatora pareiza lietošana

Hilti litija jonu akumulatoriem Nuron nav aizsardzības. Sargājiet akumulatoru no lietus un mitruma.

1. Darbs horizontālajā režīmā / slīpuma režīmā.
2. Darbs vertikālajā režīmā un novietošana glabāšanā vai transportēšana sasvērtā stāvoklī.

- Darbam vertikālajā režīmā rotējošais lāzers jānovieto tā, lai ieslēgšanas / izslēgšanas taustinš būtu pavērsts uz augšu.

Transportēšanas laikā vai lietošanas pārtraukumos vienmēr novietojiet rotējošo lāzeru tā, lai akumulatora nodalījums vai akumulators nebūtu pavērsti uz augšu un tajos nevarētu iekļūt mitrums.

6.2 Rotējošā lāzera ieslēgšana / izslēgšana un darbs horizontālajā režīmā

Pirms svarīgu mērījumu veikšanas pārbaudiet rotējošā lāzera precizitāti, jo īpaši, ja tas ir bijis pakļauts kritienam vai neparedzētai mehāniskai iedarbībai, kā arī pēc ilgstošas tā uzglabāšanas.

1. Novietojiet rotējošo lāzeru uz gludas un stabilas virsmas, kas nav pakļauta vibrācijai un satricinājumiem, vai piemontējiet to pie piemērota turētāja.

- Var izmantot pie sienas stiprināmu turētāju vai statīvu. Uzstādīšanas virsmas slīpums nedrīkst pārsniegt ± 5°.

1. Nospiediet taustinu

▶ Rotējošais lāzers veic nolīmeņošanos. Darbības režīma indikācija lēni mirgo zaļā krāsā.
Līdzko ir veikta nolīmeņošanās, ieslēdzas un sāk rotēt lāzera stars. Darbības režīma indikācija vispirms 5 reizes ātri iemirgojas zaļā krāsā un pēc tam konstanti deg zaļā krāsā.

1. Lai izslēgtu rotējošo lāzeru, nospiediet taustinu vēlreiz.

Priekšnoteikumi:

• Rotējošais lāzers ir uzmontēts uz automātiskā statīva PRA 91.
• Lāzera uztvērējs PRA 400, rotējošais lāzers un automātiskais statīvs PRA 91 ir sasaistīti pāros.
  351
• Lāzera uztvērēja PRA 400 un automātiskā statīva PRA 91 vadības paneli ir pavērsti viens pret otru un atrodas tiešā savstarpējās redzamības zonā.

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot arī šādu saiti:

Automātiska augstuma izlīdzināšana ar statīvu PRA 91

1. Nospiediet rotējošā lāzera, lāzera uztvērēja un automatīskā statīva taustīhu.

Lāzera uztvērēja displejā tiek parādīts, ka ir veiksmīgi izveidots savienojums gan ar lāzeru, gan ar automātisko statīvu.
Ja savienojumu nevar izveidot, simbolattiecīgā izstrādājuma displejā informē, ka savienojuma nav.
- Rotējošais lāzers veic nolīmeņošanos. Līdzko ir veikta nolīmeņošanās, ieslēdzas un sāk rotēt lāzera stars.

1. Turiet lāzera uztvērēja markejuma iedobi iestatāmā mērka augstumā. Šajā laikā turiet lāzera uztvērēju mierīgi un nofiksējiet to.
2. Lai sāktu automatisko nolīmeņošanu, divreiz noklikšķiniet lāzera uztvērēja tausīņu.

▶ Automātiskais statīvs pārvietojas uz augšu un uz leju, līdz ir sasniegta nepieciešamā pozīcija, kurā lāzera plakne sakrīt ar lāzera uztvērēja markējuma iedobi. Par to informē atkārtots akustiskais signāls, kas atskan no lāzera uztvērēja.

Kad ir sasniegta šī pozīcija, rotējošais lāzers nolīmeņojas. Par sekmīgu šī procesa pabeigšanu informē nepārtraukts, 5 sekundes ilgs akustiskais signāls, kas atskan no lāzera uztvērēja. Displejā īsu brīdi ir redzams simbols.

Ja automātiskā līmeņošana nav noritējusi veiksmīgi, no lāzera uztvērēja atskan īsi akustiskie signāli un uz neilgu brīdi parādās simb.

1. Pārbaudiet augstuma iestatījumu lāzera uztvērēja displejā.

2. Kad automātiskā nolīmeņošanās ir pabeigta, jūs varat izņemt lāzera uztvērēju no mērķa plaknes un, piemēram, atzīmēt papildu punktus lāzera plaknes iekšienē.

6.4 Slīpuma digitālā iestatīšana

Priekšnoteikumi:

• Rotējošais lāzers atbilstīgi lietošanas situācijai ir piemontēts vai uzstādīts drošā veidā.
  • Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pāri. 351

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot ari šādu saiti:

Slīpuma digitālā iestatīšana

B A X C Y 0.00 % 0.00 % 90° ✓O ✓O ✓O A B C

1. Novietojiet rotējošo lāzeru uz slīpās plaknes augšējās vai apakšējās malas, punktā (A).

2. Ar mērkešanas ierīces (iedobes un izcilna) palīdzību pavērsiet rotējošo lāzeru X ass virzienā pret punktu (B) slīpās plaknes otrā malā.

- Ja vēlaties iestatīt slīpumu ari Y asij, ar mērkešanas ierīces (iedobes un izcilna) palīdzību pavērsiet rotējošo lāzeru Y ass virzienā pret punktu (C). Punktiem (B) un (C) jābūt novietotiem tā, lai tie no punkta (A) būtu pavērsti 90° lenkī viens attiecībā pret otru.

1. Nospiediet rotējošā lāzera un lāzera uztvērēja taustinu.

Līdzko ir sasniegts nolīmeņots stāvoklis, lāzera stars ieslēdzas un sāk rotēt un darbības režīma indikācija konstanti deg zalā krāsā.

1. Lāzera uztvērēja izvēlnē "Slīpuma režīms" izvēlieties funkciju "Slīpuma iestatīšana".

2. Izvēlieties iestatāmo asi un nospiediet taustinu .

3. levadiet slīpuma lenka vērtību, izmantojot funkciju taustiņus pa labi vai pa kreisi.

Lai iestatītu negatīvu vērtību, nospiediet un/vai turiet nospiestu funkciju taustiņu pa kreisi, līdz vērtība samazinās zem 0.
- Rotējošais lāzers uzreiz pielāgo lāzera plaknes slīpumu iestatītajai vērtībai, līdzko jūs atlaižat funkciju taustinu. Līdzko iestatītā vērtība ir sasniegta, displejā para

1. Lai atgrieztos pie ass izvēles, nospiediet taustīqu.

▶ Ja nepieciešams, ievadiet vērtību arī otrai asij.

1. Tagad jūs varat, piemēram, piestiprināt lāzera uztvērēju pie mērlatas un punktā (A) izvēlēties augstuma iestatījuma vērtību 0. Pēc tam jūs varat veikt papildu punktu mērījumus visā slīpajā plaknē.

Manuālas slīpuma iestatīšanas gadījumā rotējošais lāzers nolīmeņo lāzera plakni vienu reizi un pēc tam to nofiksē. Ṣemiet vērā, ka šis rotējošais lāzers neizlīdzina lāzera plakni, lai novērstu varbūtēju novirzi, ko izraisa apkārtējo apstākļu izmaiņas un/vai stiprinājuma pārvietošanās. Vibrācija, temperatūras izmaiņas vai citi faktori, kas var rasties dienas laikā, var ietekmēt lāzera plaknes novietojumu.

6.5 Slīpuma digitālā iestatīšana ar lielu precizitāti (e-targeting).

Elektroniskā iestatīšana uzlabo rotējošā lāzera manuālo iestatīšanu. Elektroniskā metode ir precīzāka.

Priekšnoteikumi:

• Rotējošais lāzers atbilstīgi lietošanas situācijai ir piemontēts vai uzstādīts drošā veidā.
  • Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pāri. 351
• Minimālais atstatums starp rotējošo lāzeru un lāzera uztvērēju ir 3 m (10 pēdas).

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot ari šādu saiti:

Slīpuma iestatīšana ar lielu precizitāti

1. Novietojiet rotējošo lāzeru uz slīpās plaknes augšējās vai apakšējās malas, punktā (A).

2. Ar mērkešanas ierīces (iedobes un izcilna) palīdzību pavērsiet rotējošo lāzeru X ass virzienā pret punktu (B) slīpās plaknes otrā malā.

Ja vēlaties iestatīt slīpumu ari Y asij, ar mērkēšanas ierīces (iedobes un izcilņa) palīdzību pavērsiet rotējošo lāzeru Y ass virzienā pret punktu (C). Punktiem (B) un (C) jābūt novietotiem tā, lai tie no punkta (A) būtu pavērsti 90° lenkī viens attiecībā pret otru.

1. Nospiediet rotējošā lāzera un lāzera uztvērēja taustinu.

Līdzko ir sasniegts nolīmeņots stāvoklis, lāzera stars ieslēdzas un sāk rotēt un darbības režīma indikācija konstanti deg zaļā krāsā.

1. Lāzera uztvērēja izvēlnē "Slīpums" izvēlieties funkciju "Liela precizitāte".

2. Precīzi un nekustīgi turiet lāzera uztvērēju lāzera plaknē pie punkta (B). Lāzera staram jāskar detekcijas lodziņš.

Rotējošais lāzers pavērš lāzera plaknes X asi tā, lai tā precīzi atbilstu lāzera uztvērēja pozīcijai. Līdzko iestatīšana ir pabeigta, displejā parād

Elektroniskā iestatīšana ir paredzēta tikai X asij.

Elektroniskā iestatīšana ir iespējama tikai līdz maksimālajam lenķim ±5°.

1. Iznemiet lāzera uztvērēju no lāzera plaknes un ievadiet X ass slīpuma vērtību funkciju taustiniem pa labi vai pa kreisi.

Lai iestatītu negatīvu vērtību, nospiediet un/vai turiet nospiestu funkciju taustiņu pa kreisi, līdz vērtība samazinās zem 0.
- Rotējošais lāzers uzreiz pielāgo lāzera plaknes slīpumu iestatītajai vērtībai, līdzko jūs atlaižat funkciju taustinu. Līdzko iestatītā vērtība ir sasniegta, displejā para

1. Lai atgrieztos pie ass izvēles, nospiediet taustinu.

▶ Ja nepieciešams, ievadiet vērtību arī Y asij.

1. Tagad jūs varat, piemēram, piestiprināt lāzera uztvērēju pie mērlatas un punktā (A) izvēlēties augstuma iestatījuma vērtību 0. Pēc tam jūs varat veikt papildu punktu mērījumus visā slīpajā plaknē.

Manuālas slīpuma iestatīšanas gadījumā rotējošais lāzers nolīmeņo lāzera plakni vienu reizi un pēc tam to nofiksē. Nemiet vērā, ka šis rotējošais lāzers neizlīdzina lāzera plakni, lai novērstu varbūtēju novirzi, ko izraisa apkārtējo apstākļu izmaiņas un/vai stiprinājuma pārvietošanās. Vibrācija, temperatūras izmaiņas vai citi faktori, kas var rasties dienas laikā, var ietekmēt lāzera plaknes novietojumu.

6.6 Slīpuma iestatīšana ar slīpuma adapteru PRA 79

Atkarībā no lietošanas situācijas slīpuma adapteru PRA 79 var piemontēt pie statīva vai sienas turētāja.

1. Uzmontējiet rotējošo lāzeru uz slīpuma adaptera PRA 79 tā, lai rotējošais lāzers vadības paneļa pusē būtu pacelts. levērojiet slīpuma adaptera lietošanas instrukciju.
2. Novietojiet rotējošo lāzeru uz slīpās plaknes augšējās vai apakšējās malas.
3. lestatiet slīpuma adaptera lenki 0°.
4. Nospiediet rotējošā lāzera taustinu.

- Rotējošais lāzers veic nolīmeņošanos. Līdzko ir veikta nolīmeņošanās, ieslēdzas un sāk rotēt lāzera stars.

1. Lāzera uztvērēja iestatījumu izvēlnes otrajā lapā izvēlieties slīpuma režīma funkciju.

▶ Automātiskā nolīmeņošanās tiek atcelta. Lāzera uztvērēja displejā redzams.

1. Uz slīpuma adaptera PRA 79 iestatiet nepieciešamo slīpuma lenki.

Manuālas slīpuma iestatīšanas gadījumā rotējošais lāzers nolīmeņo lāzera plakni vienu reizi un pēc tam to nofiksē. Nemiet vērā, ka šis rotējošais lāzers neizlīdzina lāzera plakni, lai novērstu varbūtēju novirzi, ko izraisa apkārtējo apstākļu izmaiņas un/vai stiprinājuma pārvietošanās. Vibrācija, temperatūras izmaiņas vai citi faktori, kas var rasties dienas laikā, var ietekmēt lāzera plaknes novietojumu.

6.7 Esošā slīpuma pārbaude (slīpuma automātiskā iestatīšana)

Priekšnoteikumi:

• Rotējošais lāzers atbilstīgi lietošanas situācijai ir piemontēts vai uzstādīts drošā veidā.
• Lāzera uztvērējs PRA 400 ir piestiprināts pie mērlatas (vai tml.).
• Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pārī. 351

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot ari šādu saiti:

Slīpumu pārbaude

1. Novietojiet rotējošo lāzeru uz slīpās plaknes augšējās vai apakšējās malas, punktā (A).
2. Ar mērkešanas ierīces (iedobes un izcilna) palīdzību pavērsiet rotējošo lāzeru X ass virzienā pret punktu (B) slīpās plaknes otrā malā.
3. Nospiediet rotējošā lāzera un lāzera uztvērēja taustīņu .

Līdzko ir sasniegts nolīmeņots stāvoklis, lāzera stars ieslēdzas un sāk rotēt un darbības režīma indikācija konstanti deg zaļā krāsā.

1. Izvēlnē "Slīpums" izvēlieties funkciju "Slīpuma pārbaude"

2. Novietojiet lāzera uztvērēju precīzi punktā (A) un iestatiet tā augstumu, līdz displejā parādās vērtība "0".

3. Nospiediet taustinu MENU OX

4. Pēc tam novietojiet lāzera uztvērēju precīzi punktā (B), nemainot augstumu pie mērlatas.

5. Nospiediet taustinu MENU OK

6. Rotējošais lāzers automatiski sasver lāzera plakni uz X ass, līdz ir sasniegta lāzera uztvērēja marķējuma iedobe. Par to informē atkārtots akustiskais signāls, kas atskan no lāzera uztvērēja.
   Kad ir sasniegta atbilstīgā pozīcija, rotējošais lāzers nolīmeņojas uz Y ass. Par sekmīgu šī procesa pabeigšanu informē nepārtraukts, 5 sekundes ilgs akustiskais signāls. Īsu brīdi ir redzams simbols

▶ Pēc tam tiek parādīts slīpums izvēlētajās mērvienībās.

Ja automātiskā līmeņošana nav noritējusi veiksmīgi, atskan īsi akustiskie signāli un uz neilgu brīdi parādās simbols

1. Ja nepieciešams, jūs varat mainīt parādīto vērtību ar funkciju taustiniem pa labi un pa kreisi. Kad rotējošais lāzers ir nolīmeņojies, jūs varat izņemt lāzera uztvērēju no mērka plaknes un, piemēram, atzīmēt papildu punktus lāzera plaknes iekšienē.

6.8 Manuāla vertikālā līmeņošana

Priekšnoteikumi:

• Rotējošais lāzers ir drošā veidā nostiprināts vertikāli (pie statīva, sienas turētāja, fasādes vai nospraudnes adaptera) vai atbalstīts uz aizmugurējiem rokturiem. Rotējošais lāzers ir novietots tā, ka ieslēgšanas / izslēgšanas taustins ir pavērsts uz augšu.
• Zem lāzera galvas ir iezīmēts atsauces punkts (A) (piemēram, ar nospraudnes naglu vai ar krāsu uz grīdas).

• Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pāri. 351

• Nospiediet rotējošā lāzera un lāzera uztvērēja taustīnu.
  ▶ Rotējošais lāzers nolīmeņojas un projicē vertikālu staru uz leju.

• Iestatiet rotējošo lāzeru tā, lai projicētais lāzera stars būtu precīzi pavērsts uz atsauces punktu (A). Atsauces punkts nav perpendikula sākumpunkts!

• Īsi nospiediet rotējošā lāzera taustiņu 📄 vai īsi nospiediet vienu no abiem lāzera uztvērēja funkciju taustiņiem pa labi vai pa kreisi.
  ▶ Rotējošais lāzers sāk rotācijas kustību.

• Lai pārvietotu lāzera plakni pa labi vai pa kreisi, nospiediet lāzera uztvērēja funkciju taustinu pa labi vai pa kreisi.

▶ Rotējošais lāzers pārvieto lāzera plakni nepieciešamajā virzienā.

Lai vertikālos lietojumos nodrošinātu maksimālu precizitāti, izmantojiet funkciju "Vertikālā automātiskā iestaṭišana ar kontroles funkciju" 357. Nemiet vērā, ka rotējošais lāzers nofiksē lāzera plakni tikai vienreiz un pēc tam neizlīdzina tās novietojuma varbūtējās novirzes, ko var izraisīt apkārtējo apstākļu izmainas (vibrācija, temperatūras izmainas u.c.). Pateicoties kontroles funkcijai, ir iespējams izlīdzināt lāzera plaknes novietojuma novirzes.

6.9 Automātiska vertikālā iestatīšana

Priekšnoteikumi:

• Rotējošais lāzers ir drošā veidā nostiprināts vertikāli (pie statīva, sienas turētāja, fasādes vai nospraudnes adaptera) vai atbalstīts uz aizmugurējiem rokturiem. Rotējošais lāzers ir novietots tā, ka ieslēgšanas / izslēgšanas taustinīs ir pavērsts uz augšu.
• Zem lāzera galvas ir iezīmēts atsauces punkts (A) (piemēram, ar nospraudnes naglu vai ar krāsu uz grīdas).
• Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pāri. 351

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot arī šādu saiti:

Automātiska vertikālā iestatīšana

1. Nospiediet rotējošā lāzera un lāzera uztvērēja taustīņu

- Rotējošais lāzers nolīmeņojas un projicē vertikālu staru uz leju.

1. Iestatiet rotējošo lāzeru tā, lai projicētais lāzera stars būtu precīzi pavērsts uz atsauces punktu (A). Atsauces punkts nav perpendikula sākumpunkts!
2. Turiet lāzera uztvērēja marķējuma iedobi pie iestatāmās mērķa plaknes, punkta (B). Lāzera uztvērējs jātur nekustīgi vai jānofiksē.
3. Sāciet automātisko iestatīšanu, divreiz noklikšķinot lāzera uztvērēja taustuato, vai izvēlnē "Vertikālais režīms" izvēlieties funkciju "Automātiskā iestatīšana"

Lāzera plakne sasveras pa labi un/vai pa kreisi, līdz ir sasniegts punkts (B). Par to informē atkārtots akustiskais signāls, kas atskan no lāzera uztvērēja.
▶ Kad ir sasniegts punkts (B), uz īsu brīdi parādās sin
- Ja automātiskā līmeņošana nav noritējusi veiksmīgi, atskan īsi akustiskie signāli un uz neilgu brīdi parādās simbols

1. Kad rotējošais lāzers ir sekmīgi sasniedzis pozīciju, jūs varat izņemt lāzera uztvērēju no mērka plaknes un, piemēram, atzīmēt papildu punktus lāzera plaknes iekšienē.

Lai vertikālos lietojumos nodrošinātu maksimālu precizitāti, izmantojiet funkciju "Vertikālā automātiskā iestatīšana ar kontroles funkciju" 357. Nemiet vērā, ka rotējošais lāzers nofiksē lāzera plakni tikai vienreiz un pēc tam neizlīdzina tās novietojuma varbūtējās novirzes, ko var izraisīt apkārtējo apstākļu izmainas (vibrācija, temperatūras izmainas u.c.). Pateicoties kontroles funkcijai, ir iespējams izlīdzināt lāzera plaknes novietojuma novirzes.

6.10 Automātiska vertikālā novietojuma iestatīšana

Priekšnoteikumi:

• Rotējošais lāzers ir drošā veidā nostiprināts vertikāli (pie statīva, sienas turētāja, fasādes vai nospraudnes adaptera) vai atbalstīts uz aizmugurējiem rokturiem. Rotējošais lāzers ir novietots tā, ka ieslēgšanas / izslēgšanas taustinīs ir pavērsts uz augšu.
• Zem lāzera galvas ir iezīmēts atsauces punkts (A) (piemēram, ar nospraudnes naglu vai ar krāsu uz grīdas).
• Lāzera uztvērējs PRA 400 un rotējošais lāzers ir sasaistīti pārī. 351

Lai atvieglotu šis darbības veikšanu, lāzera uztvērējā ir pieejams kvadrātkods, ar kura starpniecību var pieklūt ilustratīvai instrukcijai, kurā secīgi attēloti darbības soļi. Ilustratīvās instrukcijas atvēršanai jūs varat izmantot ari šādu saiti:

Automātiska vertikālā novietojuma iestatīšana

Lai vertikālos lietojumos nodrošinātu maksimālu precizitāti, izmantojiet vertikālo automātisko iestatī-šanu ar kontroles funkciju. Nemiet vērā, ka rotējošais lāzers nofiksē lāzera plakni tikai vienreiz un pēc tam neizlīdzina tās novietojuma varbūtējās novirzes, ko var izraisīt apkārtējo apstākļu izmaiņas (vibrācija, temperatūras izmaiņas u.c.). Pateicoties kontroles funkcijai, ir iespējams izlīdzināt lāzera plaknes novietojuma novirzes.

1. Nospiediet rotējošā lāzera un lāzera uztvērēja taustīņu.

2. Rotējošais lāzers nolīmeņojas un projicē vertikālu staru uz leju.

3. Iestatiet rotējošo lāzeru tā, lai projicētais lāzera stars būtu precīzi pavērsts uz atsauces punktu (A). Atsauces punkts nav perpendikula sākumpunkts!
4. Turiet lāzera uztvērēja marķējuma iedobi pie iestatāmās mērķa plaknes, punkta (B). Lāzera uztvērējs jātur nekustīgi vai jānofiksē.
5. izvēlnē "Vertikālais režīms"izvēlieties funkciju "Automātiskā iestatīšana ar kontroles funkciju".

Lāzera plakne sasveras pa labi un/vai pa kreisi, līdz ir sasniegts punkts (B). Par to informē atkārtots akustiskais signāls, kas atskan no lāzera uztvērēja.
▶ Kad ir sasniegts punkts (B), uz īsu brīdi parādās sin
Rotējošais lāzers pārslēdzas uz kontroles funkciju. Nelielas nobīdes, ko izraisa ārēja iedarbība, tiek izlīdzinātas automatiski, un lāzera stars tiek turēt lāzera uztvērēja markējuma iedobes augstumā.
Ja automātiskā līmeņošana nav noritējusi veiksmīgi, atskan īsi akustiskie signāli un uz neilgu brīdi parādās simbols

1. Neiznemiet lāzera uztvērēju no mērka plaknes, kamēr ir aktivēts kontroles režīms.

2. Tagad jūs varat manuāli vai ar otra lāzera uztvērēja palīdzību, piemēram, iestatīt elementus attiecībā pret lāzera plakni vai atzīmēt punktus lāzera plaknes iekšienē.

7 Lāzera uztvērējs PRA 400

Detalizētu lāzera uztvērēja PRA 400 lietošanas instrukciju var atrast → šeit.

7.1 Lāzera uztvērēja vadība

▶ Nospiediet lāzera uztvērēja taustinu.

Lāzera uztvērēja PRA 400 displejā ir redzams rotējošā lāzera un statīva attēlojums gaiši pelēkā krāsā. Līdzko ir izveidots savienojums ar rotējošo lāzeru un/vai statīvu, attiecīgā izstrādājuma attēlojums klūst melns.

Lāzera uztvērējam ir divi funkciju taustiņi, kas atkarībā no displejā redzamās indikācijas lauj veikt dažādas vadības darbības (uz augšu/uz leju, pa labi/pa kreisi, pluss/mīnuss). Aktuālā iespējamā funkciju taustiņu piesaiste tiek parādīta ekrāna apakšējā malā.
Ar funkciju taustiniam Izvelieties lāzera uztvērēja displejā nepieciešamo simbolu un nospiediet taustinu MEHU, lai apstiprinātu izvēli.

- Aktuāli izvēlētais simbols ir redzams uz melna fona.

▶ Lai atgrieztos pie iepriekšējās indikācijas, nospiediet taustnu.

7.2 Lāzera stara uztveršana ar lāzera uztvērēju

1. Turiet lāzera uztvērēju ar detekcijas lodziņu tieši rotējošā lāzera stara plaknē.

Par lāzera stara uztveršanu informē optisks un akustisks signāls.
Lāzera uztvērējs parāda attālumu starp lāzera plakni un marķējuma iedobi.
- Atkarībā no lietojuma situācijas pārvietojiet lāzera uztvērēju vai rotējošo lāzeru uz augšu vai uz leju, līdz rotācijas plakne sakrīt ar markējuma iedobi. Lāzera uztvērējs parāda vērtību "0".

1. Novietojuma izlīdzināšanas laikā turiet lāzera uztvērēju mierīgi vai nofiksējiet to. Nodrošiniet netraucētu redzamību starp lāzera uztvērēju un rotējošo lāzeru.

7.3 Izvēlnes opcijas

Lai pieklūtu galvenajai izvēlnei, nospiediet taustinu.

Simboli izvēlnēs parāda tieši jūsu izstrādājuma aktuāli iestatīto vērtību, un tāpēc tie var atšķirties no šajā lietošanas instrukcijā attēlotajiem.

Lāzera uztvērējā parādītās izvēlnes pozīcijas ir atkarīgas no rotējošā lāzera, ar kuru lāzera uztvērējs ir sasaistīts pārī. Ne visas izvēlnes pozīcijas ir pieejamas visiem rotējošajiem lāzeriem.

Galvenā izvēlne

	Horizontālais režīms
	Slīpuma režīms
	Vertikālais režīms
	Vispārīgie iestatījumi
	Gaidīšanas režīma ieslēgšana / gaidīšanas režīma izslēgšana
	Lāzera uztvērēja signāla skaļuma iestatīšana (izslēgts, līmenis 1./2./3. līmenis)

Horizontālā režīma izvēlne

	Staru diapazonu izslēgšana
Savat	Automātiska augstuma izlīdzināšana ar statīvu PRA 91
Tavat	Kvadrātkods → automātiska augstuma izlīdzināšana ar statīvu PRA 91.

Slīpuma režīma izvēlne

	Slīpuma iestatīšana
	Slīpumu pārbaude
	Saglabāto slīpuma iestatījumu (izlases) izguve vai mainīšana
	Slīpuma iestatīšana ar lielu precizitāti
[X80S]	Kvadrātkods → saite uz visu slīpuma funkciju pārskatu

Vertikālā režīmā izvēlne

—	Automātiska vertikālā iestatīšana
	Automātiska vertikālā novietojuma iestatīšana
	Automātiskā skenēšanas līnijas funkcija
	Kvadrātkods → saite uz visu vertikālā režīma funkciju pārskatu

lestatījumu izvēlne

_mm^1		Precizitāte (5 pakāpes)Izvēlieties pakāpes atkarībā no prasībām vai atstatuma starp rotējošo lāzeru un lāzera uztvērēju.
1000RPM		Rotācijas ātrums (3 pakāpes)
[×KZ6]		Režīma "aizsardzība pret traucējošiem gaismas avotiem" aktivēšana / deaktivēšana
		Satricinājuma brīdinājums (izslēgts, 1./2./3. pakāpe) 360
		Servisa indikācija
[∑CDA]		papildu iestatījumi 360

Satricinājuma brīdinājuma apakšizvēlne

Izvēlieties pakāpi atkarībā varbūtējā satricinājuma vietā, kur uzstādīts rotējošais lāzers.

	1. pakāpe, liels jutīgums pret satricinājumiem / vibrāciju
	2. pakāpe, vidējs jutīgums pret satricinājumiem / vibrāciju
	3. pakāpe, mazs jutīgums pret satricinājumiem / vibrāciju
	Šoka brīdinājums deaktivēts

Papildu iestatījumu izvēlne

	Automātiskās nolīmeņošanās deaktivēšana (manuālai slīpuma regulēšanai)
	Akustisko signālu secības maiņa
[y7X2]	Rotējošā lāzera / lāzera uztvērēja programmaparatūras versija
	Kvadrātkodu aktivēšana / deaktivēšana
	Viena vai vairāku staru diapazonu izslēgšanaAr funkciju taustiņiem pa labi un pa kreisi izvēlieties nepieciešamo staru diapazonu.Rotējošais lāzers ir attēlots, skatoties pa X asi.Lai ieslēgtu vai izslēgtu staru diapazonu, nospiediet taustīru .Aktīvie staru diapazoni tiek parādīti displeja virsrakstjoslā.
↔mm∠%	Izvēlieties attāluma starp lāzera plakni un vidus atzīmi mērvienību un slīpuma mērvienību.Milimetri | grādi, procenti vai promilesCollas | grādi, procenti vai promiles (tikai noteiktos tirgus regionos)Pēdas | grādi, procenti vai promiles (tikai noteiktos tirgus regionos)

8 Apkope un uzturēšana

BRĪDINĀJUMS!

Traumu risks ievietota akumulatora gadijumā !

- Pirms jebkādiem apkopes un tehniskā stāvokļa uzturēšanas darbiem vienmēr izņemiet akumulatoru!

Izstrādājuma kopšana

• Uzmanīgi notīriet pielipušos netīrumus.
• Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzekļus, jo tie var sabojāt plastmasas daļas.
• Izstrādājuma kontaktu tīrīšanai lietojiet tīru un sausu drāniņu.

Lāzera stara lodziņa tīrīšana

▶ Nopūtiet puteklus no lāzera stara lodziņa.

▶ Nepieskarieties lāzera stara lodziņam ar pirkstiem.

Pārāk raupjš tīrīšanas materiāls var saskrāpēt stiklu un tādējādi izraisīt iekārtas precizitātes samazināšanos.

Litija jonu akumulatoru apkope

• Nekādā gadījumā nelietojiet akumulatoru ar nosprostotām ventilācijas atverēm. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
• Nepaklaujiet akumulatoru nevajadzīgai putekļu vai netīrumu ietekmei. Nekādā gadījumā nepakļaujiet akumulatoru spēcīgam mitrumam (piemēram, nemērciet to ūdenī un neatstājiet lietū).
  Ja akumulators ir samircis, rīkojieties ar to tāpat, kā jūs rīkotos ar bojātu akumulatoru. levietojiet to izolētā nedegoša materiāla tvertnē un vērsieties Hilti servisā.
• Raugieties, lai akumulators nebūtu savārtīts ar nepiederīgu eļļu un smērvielām. Raugieties, lai uz akumulatora nevajadzīgi neuzkrātos putekļi un netīrumi. Notīriet akumulatoru ar sausu, mīkstu birstīti vai tīru un sausu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzekļus, jo tie var sabojāt plastmasas daļas.
  Nepieskarieties akumulatora kontaktiem un neattīriet kontaktus no rūpnīcā uzklātās smērvielas.

- Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzekļus, jo tie var sabojāt plastmasas daļas.

Uzturēšana

BRĪDINĀJUMS!

Elektrošoka risks! Neprofesionāli veikts elektrisko daļu remonts var klūt par cēloni smagām traumām un apdegumiem.

▶ Elektrisko daļu labošanu var veikt tikai elektrības nozares speciālisti.

- Regulāri pārbaudiet visas redzamās daļas, lai pārliecinātos, ka tās nav bojātas un funkcionē nevainojami.

- Nelietojiet izstrādājumu, ja tam ir radušies bojājumi un/vai funkciju traucējumi. Nekavējoties nododiet izstrādājumu Hilti servisā remonta veikšanai.

- Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainojami.

Lai izstrādājuma lietošana būtu droša, izmantojiet tikai ori‘inālās rezerves daļas, patēriņa materiālus un piederumus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group

8.1 Mērījumu precizitātes pārbaude

Lai nodrošinātu tehnisko specifikāciju ievērošanu, iekārta regulāri jāpārbauda (vismaz pirms katra lielāka / nozīmīgāka mērijuma).

Ja iekārta ir kritusi no lielāka augstuma, jāpārbauda tās funkcijas. Var uzskatīt, ka iekārta darbojas nevainojami, ja ir izpildīti šādi nosacījumi:

• nav pārsniegts tehniskajā specifikācijā norādītais kritiena augstums;
• arī pirms kritiena iekārta ir darbojusies nevainojami.
• kritiena rezultātā iekārtai nav radušies mehāniski bojājumi (piemēram, pentaprizmas salūšana).
• lekārta darbības laikā ĝenerē rotējošu lāzera staru.

8.2 Horizontālās galvenās ass un perpendikulārās ass pārbaud

1. Uzstādiet statīvu apm. 20 m (66 pēdu) atstatumā no sienas un izlīdziniet statīva galvas horizontālo novietojumu ar līmeņrāža palīdzību.
2. Piemontējiet rotējošo lāzeru pie statīva un iestatiet rotējošo lāzeru uz sienu, izmantojot mērka iedobi.
3. Attēls a. Ar lāzera uztvērēja palīdzību nosakiet punktu (1) un atzīmējiet šo punktu uz sienas.
4. Pagrieziet rotējošo lāzeru ap centrālo asi pulksteņrādītāja kustības virzienā par 90°. Tā rezultātā nedrīkst mainīties rotējošā lāzera augstums.

5. Attēls b. Ar lāzera uztvērēja palīdzību nosakiet otru pun(2)uun atzīmējiet šo punktu uz sienas.

6. Attēli c un d. Atkārtojiet abas iepriekšējās darbības vēl divas reizes. Ar lāzera uztvērēja palīdzību nosakiet punktus (3) un (4) un atzīmējiet šos punktus uz sienas.

Ja iestatīšana ir veikta pietiekami precīzi, vertikālajai nobīdei starp abiem atzīmētajiem punktiem (1) un (3) (galvenajai asij) vai punktiem (2) un (4) (perpendikulārajai asij) jābūt <2 mm (pie atstatuma 20 m) vai attiecīgi <0,08" (pie atstatuma 66 pēdas). Ja nobīde ir lielāka, nosūtiet rotējošo lāzeru Hilti servisam, lai veiktu kalibrēšanu.

8.3 Vertikālās ass pārbaude

1. Vertikāli uzstādiet rotējošo lāzeru uz maksimāli līdzenas virsmas apm. 1 līdz 10 m atstatumā no sienas.
2. lestatiet rokturus paralēli sienu.
3. leslēdziet rotējošo lāzeru un atzīmējiet uz grīdas atsauces punktu (R).
4. Ar lāzera uztvērēja palīdzību atzīmējiet punktu (A) sienas apakšējā malā.
5. Ar lāzera uztvērēja palīdzību apm. 10 m (33 pēdu) augstumā atzīmējiet punktu (B).
6. Pagrieziet rotējošo lāzeru par 180°, iestatiet to uz atsauces punktu (R) un uz grīdas un uz atzīmēto apakšējo punktu (A) uz sienas. Šajā nolūkā jūs varat izmantot automatisko līmenōsanu. 357
7. Ar lāzera uztvērēja palīdzību apm. 10 m (33 pēdu) augstumā atzīmējiet punktu (C).

Ja iestatišana ir veikta pietiekami precīzi, horizontālajam atstatumam starp abiem atzīmētajiem punktiem (B) un (C) jābūt <2 mm (pie atstatuma 10 m) vai attiecīgi <0,08" (pie atstatuma 33 pēdas). Ja nobīde ir lielāka, nosūtiet rotējošo lāzeru Hilti servisam, lai veiktu kalibrēšanu.

8.4 Hilti mērierīču serviss

Hilti mērierīču servisā tiks veikta pārbaude un noviržu gadījumā atjaunota un vēlreiz pārbaudīta mērierīces specifikācijas atbilstība. Specifikācijas atbilstība pārbaudes veikšanas brīdī tiks apstiprināta ar servisa sertifikātu. leteicams:

• Atbilstīgs pārbaužu intervāls jāizvēlas atkarībā no lietošanas intensitātes.
• Ja iekārta ir bijusi pakļauta ārkārtējai slodzei, pirms svarīgu darbu veikšanas vai vismaz vienreiz gadā nododiet to Hilti mērierīču servisā pārbaudes veikšanai.

Hilti mērierīču servisā veiktā pārbaude neatbrīvo mērierīces lietotāju no pienākuma pārbaudīt to gan pirms lietošanas, gan tās laikā.

9 Transportēšana un uzglabāšana

Ar akumulatoru darbināmu iekārtu un akumulatoru transportēšana

IEVĚROT PIESARDZÍBU!

Nekontrolēta iedarbošanās transportēšanas laikā !

- Pirms iekārtu transportēšanas vienmēr izņemiet no tām akumulatorus!

• Iznemiet akumulatoru / akumulatorus.
  Nekādā gadījumā netransportējiet akumulatorus nenostiprinātā veidā, sabērtus kaudzē. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.
• Akumulatorus nedrikst sütit pa pastu. Ja vēlaties nosūtit nebojātus akumulatorus, vērsieties sūtijumu piegādes uznēmumā.
• Pirms katras lietošanas, kā arī pēc ilgākas transportēšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

Ar akumulatoru darbināmu iekārtu un akumulatoru uzglabāšana

BRĪDINĀJUMS!

Neparedzami bojājumi bojātu vai izplūdušu akumulatoru dēl!

▶ Pirms iekārtu novietošanas glabāšanā vienmēr izņemiet no tām akumulatorus!

Glabājiet izstrādājumu un akumulatorus vēsā un sausā vietā. levērojiet temperatūras robežvērtības, kas norādītas sadalā Tehniskie parametr 350.
▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.
▶ Nekad neglabājiet akumulatorus saulē, uz siltuma avotiem vai aiz stikla.

• Glabājiet izstrādājumu un akumulatorus tā, lai tiem nevarētu pieklūt bērni un nepiederošas personas.
• Pirms katras lietošanas, kā arī pēc ilgākas uzglabāšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

10 Traucējumu novēršana

Traucējumu gadījumā ṣemiet vērā akumulatora statusa indikāciju. Skat. nodaļu Litija jonu akumulatora indikācija 349.

Ja izstrādājuma darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

Traucējums lespējamais iemesls Risinājums
Akumulatora LED indikācijas nav.		Akumulators ir bojāts.
Akumulators nenofiksējas ar sadzirdamu klikški.		Netīrs akumulatora fiksācijas izcil-nis.
Izstrādājums vai akumulators spēcīgi sakarst.		Elektrisks defekts. ▶ Nekavējoties
		Lāzera uztvērēja baterija ir tukša.
Lāzera uztvērēja baterija ir vāja
		Lāzera uztvērēja baterija ir tukša.
Tukša baterija lāzera uztvē-rējā		Zems rotējošā lāzera akumulatora uzlādes līmenis
Zems rotējošā lāzera akumu-latora uzlādes līmenis
		Rotējošā lāzera akumulators ir pil-nībā izlādējies.
Rotējošā lāzera akumulators pilnībā izlādējies		Uzlādējiet akumulatoru.
Zems statīva akumulatora uzlādes limenis	Zems statīva akumulatora uzlādes limenis	►Uzlādējiet akumulatoru.
Statīva akumulators pilnībā izlādējies	Statīva akumulators ir pilnībā izlādējies.	►Uzlādējiet akumulatoru.
Lāzera stars nav atpazīts	Lāzera stars atrodas ārpus detekcijas laukuma.	►Novietojiet lāzera uztvērēju tā, lai tas atbilstu lāzera plaknes augstumam. Detekcijas laukumam jābūt pavērstam pre rotējošo lāzeru.
Lāzera uztvērējs atrodas ārpus iespējamās lāzera plaknes	Lāzera uztvērējs atrodas pārāk tālu ārpus iespējamās lāzera plaknes pozīcijas, tāpēc izvēlēto funkciju nav iespējams izpildīt.	►Pārbaudiet izveidoto izvietojumu. Nemiet vērā rotējošā lāzera maksimālo slīpumu vai automātiskā statīva maksimālo augstuma izlīdzināšanu un iedarbiniet funkciju vēlreiz.
Kontroles režīma brīdinājums	Kontroles funkcijas darbība nav iespējama vai ir pārtraukta.	►Pārbaudiet rotējošā lāzera un lāzera uztvērēja novietojumu un ja nepieciešams, iestatiet to no jauna.►Atbrīvojiet lāzera plakni no šķēršļiem.►Pēc tam ieslēdziet kontroles funkciju no jauna.
Sasvēršana / līmeņošana nav iespējama	Lāzera uztvērējs atrodas ārpus ie-spējamā automātiskās nolīmeņo-šanās diapazona.	►Nemiet vērā rotējošā lāzera maksimālo automātiskās sa-svēršanas diapazonu.
	Lāzers ir novietots pārāk slīpi, līmeņošana nav iespējama.	►Novietojiet rotējošo lāzeru pēc iespējas taisnā pozīcijā.
		►Izslēdziet un pēc tam vēlreiz ieslēdziet rotējošo lāzeru.
	Rotējošais lāzers ir pakļauts pārāk spēcīgai vibrācijai.	► Novietojiet rotējošo lāzeru no vibrācijas pasargātā vietā.
ledarbojies satricinājuma brī-dinājums
	Aktivēts gaidīšanas režīms. ► Atceliet gaidīšanas režīms, lai turpinātu darbu ar rotējošo lāzeru.
Aktivēts gaidīšanas režīms
	Nav savienojuma ar rotējošo lāze-ru:	► Novietojiet abas izstrādājumi tuvāk vienu otram, izslēdziet un vēlreiz ieslēdziet abus izstrādājumus.
		► Ja joprojām neizdodas izveidot savienojumu, no jauna sasaistie pārī abus izstrādājumus.
Nav savienojuma ar rotējošo lāzeru
	Nav savienojuma ar automātisko statīvu	► Novietojiet abas izstrādājumi tuvāk vienu otram, izslēdziet un vēlreiz ieslēdziet abus izstrādājumus.
		► Ja joprojām neizdodas izveidot savienojumu, no jauna sasaistie pārī abus izstrādājumus.
Nav savienojuma ar automātisko statīvu
	Sasaiste pārī ar rotējošo lāzeru neizdevās.	► Veiciet abu izstrādājumu sasais ti pārī no jauna.
Neizdevās sasaistīt pārī ar rotējošu lāzeru
	Sasaiste pārī ar statīvu neizdevās.	► Veiciet abu izstrādājumu sasais ti pārī no jauna.
Neizdevās sasaistīt pārī ar automātisko statīvu
	Rotējošais lāzers jāpārstartē. ► Izslēdziet un pēc tam vēlreiz ieslēdziet rotējošo lāzeru.
Nepieciešama pārstartēšana
Temperatūra	Rotējošajam lāzeram radiuses klū-me.	▸ Pārbaudiet virsmu, uz kuras uzstādīts lāzers (piemēram, vai tā nav pakļauta vibrācijai, ir līdzena utt.)
Rotējošais lāzers ir bojāts	Rotējošais lāzers ir bojāts.	▸ Vērsieties Hilti servisā.
Lāzera uztvērēja aparatūras klūme	Lāzera uztvērējam ir aparatūras klūme.	▸ Vērsieties Hilti servisā.

11 Nokalpojušo iekārtu utilizācija

BRĪDINĀJUMS!

Traumu risks neatbilstīgas utilizācijas gadījumā! Veselības apdraudējums, izplūstot kaitīgām gāzēm un škidrumiem.

▶ Bojātus akumulatorus nav atļauts nosūtīt!
Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni.
Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma.

Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacijums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta.

▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!

12 Ražotāja garantija

Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

13 FCC norādījums (attiecas uz ASV) / IC norādījums (attiecas uz Kanādu)

Testi ir apliecinājuši, ka šī iekārta atbilst B klases digitālajām iekārtām paredzētajām robežvērtībām saskaņā ar FCC noteikumu 15. nodaļu. Šīs robežvērtības paredz pietiekamu aizsardzību pret kaitējošu starojumu, lietojot iekārtu apdzīvotās vietās. Šāda veida iekārtas rada un izmanto augstu frekvenci un var to ari emitēt. Līdz ar to, ja tās netiek instalētas un darbinātas atbilstoši norādījumiem, tās var radīt radiosignālu uztveršanas traucējumus.

Tomēr nevar garantēt, ka atsevišku instalēšanas veidu gadījumā nerodas traucējumi. Ja šī iekārta izraisa radio vai televīzijas uztveršanas traucējumus, ko var konstatēt, izslēdzot un vēlreiz ieslēdzot iekārtu, tās lietotājam jācenšas šos traucējumus novērst ar šādu pasākumu palīdzību:

• no jauna jäiestata vai jäpärlik uztveršanas antena;
• jäpalielina atstatums starp iekärtu un uztvērēju;
• iekārtas kontaktdakša jāpievieno citai elektriskajai kēdei nekā uztvērējs.
• Ja nepieciešams, lūdziet palīdzību iekārtasizplatītājamvaipieredzējušam radio un televīzijasspeciālistam.
  Šī ierīce atbilst FCC noteikumu 15. pantam un ISED noteikumiem RSS-210.
  Ekspluatācijas uzsākšana ir pakļauta šādiem priekšnosacījumiem:
• iekārta nedrikst radīt kaitīgu starojumu;
• iekārtai jābūt noturīgai pret jebkādu starojumu, ieskaitot starojumu, kas aktivē nevēlamas operācijas.

Ja tiek veikti pärveidojumi vai modificēšanas pasākumi, ko nav nepārprotami akceptējis Hilti, lietotāja tiesības sākt iekārtas ekspluatāciju var tikt ierobežotas.

14 Papildu informācija

Papildaprīkojumu, sistēmas produktus un sīkāku informāciju par jūsu izstrādājumu var atrast → šeit.

RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)

Norādījumi par drošību un lietošanu

Šajā dokumentācijā ar jēdzienu "akumulators" tiek apzīmēti daudzreiz uzlādējami Hilti litija jonu akumulatori, kas sastāv no vairākiem litija jonu elementiem. Tie ir paredzēti Hilti elektroiekārtām, un tos drīkst lietot tikai kopā ar tām. Lietojiet tikai originālos Hilti akumulatorus!

Apraksts

Hilti akumulatori ir aprikoti ar elementu kontroles un elementu aizsardzības sistēmām.

Akumulatorus veidojošie elementi satur energiju akumulējošus litija jonu materiālus, kas nodrošina lielu specifisko energijas blīvumu. Litija jonu elementiem piemīt loti neliels atmiņas efekts, taču tie loti jutīgi reagē uz spēka iedarbību, pārmērīgu izlādi vai augstu temperatūru.

Izstrādājumus, ko atļauts lietot kopā ar Hilti akumulatoriem, jūs atradīsiet Hilti Store vai tīmekļvietnē: www.hilti.group

Drošiba

• levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
  Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ħoti kaitīgu šķidrumu izplūdi!

HILTI

Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
- Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C vai sadedzināt.
▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.

▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.

▶ Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.

Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.

▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā ari materiālu kaitējumu un traumas.

Sargājiet akumulatorus no lietus un mitruma un šķidrumiem. Mitruma iekļūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.

Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.

▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē..

Ja akumulators klūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. Įaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Rīkojieties saskaņā ar norādījumiem, kas iekļauti nodaļā Pasākumi akumulatora aizdegšanās gadījumā.

Rīcība akumulatoru bojājumu gadījumā

▶ Ja akumulators ir bojāts, vienmēr sazinieties ar Hilti servisu.
▶ Nelietojiet akumulatoru, ja no tā izplūst škidrums.
Škidruma izplūdes gadījumā nepieļaujiet tā iekļūšanu acīs un/vai saskari ar ādu. Rīkojoties ar elektrolītu, vienmēr valkājiet aizsargcimdus un acu aizsarglīdzekļus.
▶ No baterijām izplūdušā elektrolīta savākšanai lietojiet šim nolūkam paredzētu, sertificētu kīmisko tīrišanas līdzekli. levērojiet vietējos noteikumus par akumulatoru elektrolīta savākšanu.
levietojiet bojāto akumulatoru nedegoša materiāla tvertnē un nosedziet to ar sausām smiltīm, krīta pulveri (CaCO3) vai silikātu (vermikulītu). Pēc tam hermētiski noslēdziet tvertnes vāku un novietojiet tvertni glabāšanā vietā, kas neatrodas degošu gāzu, škidrumu vai priekšmetu tuvumā.
Nododiet tvertni utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties kompetentajā atkritumu apsaimniekošanas uzņēmumā. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

Rīcība akumulatoru nedarbošanās gadījumā

• Pievērsiet uzmanību ar akumulatora lietošanu saistītām novirzēm, piemēram, neatbilstīgai uzlādei vai neparasti ilgam uzlādes laikam, jūtamam jaudas samazinājumam, īpatnībām LED indikācijā vai šķidruma izplūdei. Tās liecina par akumulatora iekšēju problēmu.
• Ja jums škiet, ka akumulatoram ir radusies iekšēja problēma, sazinieties ar Hilti servisu.
  Ja akumulators nedarbojas, to vairs nav iespējams uzlādēt vai no tā izplūst šķidrums, tas ir jāutilizē. Skat. nodalu Apkope un utilizācija.

Pasākumi akumulatora aizdegšanās gadījumā

BRĪDINĀJUMS!

Apdraudējums, ko rada akumulatora aizdegšanās! Akumulatora degšanas laikā izdalās kaitīgi un sprādzienbīstami škīdrumi un tvaiki, kas var izraisīt korozīvas traumas, apdegumus, ugunsgrēku vai eksploziju.

▶ Degoša akumulatora dzēšanas laikā valkājiet individuālo aizsargaprīkojumu.

Nodrošiniet pietiekamu ventilāciju, lai veicinātu bīstamo un eksplozīvo tvaiku aizplūšanu.
▶ Ja intensīvi izplatās dūmi, nekavējoties atstājiet telpu.
▶ Elpcelu kairinājuma gadījumā meklējiet medicīnisko palīdzību.
▶ Pirms sākt dzēšanas mēģinājumu, izsauciet ugunsdzēsējus.
Ja akumulators ir aizdedzies, veiciet dzēšanu tikai ar ūdeni, no iespējami liela attāluma. Pulverveida ugunsdzēšamie līdzekļi un segas litija jonu akumulatoru degšanas gadījumā ir neefektīvi. Apkārtējā ugunsgrēka dzēšanai var izmantot parastos ugunsdzēsības līdzekļus.
▶ Nemēginiet pārvietot lielu daudzumu degošu akumulatoru. Aizvāciet no tuvākās apkārtnes neskartos materiālus, lai tādējādi izolētu degšanas skartos akumulatorus.

Gadijumā, ja akumulators neatdziest, dūmo vai deg:

ar lāpstas palīdzību paceliet to un iemetiet spainī ar ūdeni. Pateicoties ūdens dzesējošajai iedarbībai, no aizdegšanās tiek pasargāti akumulatora elementi, kas vēl nav sasnieguši kritisko temperatūru.
▶ Vismaz uz 24 stundām ievietojiet akumulatoru spainī, līdz tas ir pilnībā atdzisis.
▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Informācija par transportēšanu un uzglabāšanu

• Apkārtējā temperatūra robežās no -17 °C līdz +60 °C / no 1 °F līdz 140 °F.
  ▶ Uzglabāšanas temperatūra robežas no -20 °C līdz +40 °C / -4 °F līdz 104 °F.
  ▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr nonemiet akumulatoru no lādētāja.
  Ja iespējams, glabājiet akumulatorus vēsā un sausā vietā. Uzglabāšana vēsumā paildzina akumulatora kalpošanas laiku. Akumulatorus nekādā gadījumā nedrīkst glabāt augstā temperatūrā, tiešos saules staros vai aiz stikla.
• Akumulatorus nedrīkst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uznēmumā.
  Akumulatorus nekādā gadījumā nedrīkst transportēt nenostiprinātā veidā, sabērtus kaudzēs. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.

Apkope un utilizācija

• Raugieties, lai akumulators ir tīrs, un nepieļaujiet tā savārtīšanu ar eļļu un smērvielām. Nepieļaujiet pārmērīgu putekļu un netīrumu uzkrāšanos uz akumulatora virsmām. Notīriet akumulatoru ar sausu, mīkstu otu vai tīru un sausu drāniņu.
  Nekādā gadījumā nelietojiet akumulatoru, ja ir nosprostotas tā ventilācijas atveres. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
  ▶ Raugieties, lai akumulatora iekšienė neiekļūtu svešķermani.
  ▶ Nepieļaujiet mitruma iekļūšanu akumulatorā. Ja akumulatorā ir iekļuvis mitrums, tas jāuzskata par bojātu un jāizolē, ievietojot nedegoša materiāla tvertnē.

▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Ja utilizācija netiek veikta pareizā veidā, var izplūst kaitīgas gāzes un šķidrumi, kas apdraud veselību. Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

▶ Neizmetiet akumulatorus sadzīves atkritumos.

Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni. Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.

Originali naudojimo instrukcija

1 Informacija apie naudojimo instrukcija

Iv Atbilstības deklarācija

Atbilstības deklarācija

Ražotājs, uzņemoties pilnu atbildību, apliecina, ka šeit aprakstītais izstrādājums atbilst spēkā esošo tiesību aktu un standartu prasībām.

Tehnisko dokumentāciju glabā:

Rotējošais lāzers	PR 400-22
Paaudze	01
Sērijas Nr.	1-999999999999

It Atitikties deklaracija

Atitikties deklaracija
