ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TYWK6P1RW PANASONIC

Орнату нұсқаулары Плазмалық теледидардың қабырғаға бекітетін кронштейні (Бұрышы реттелетін түрі)

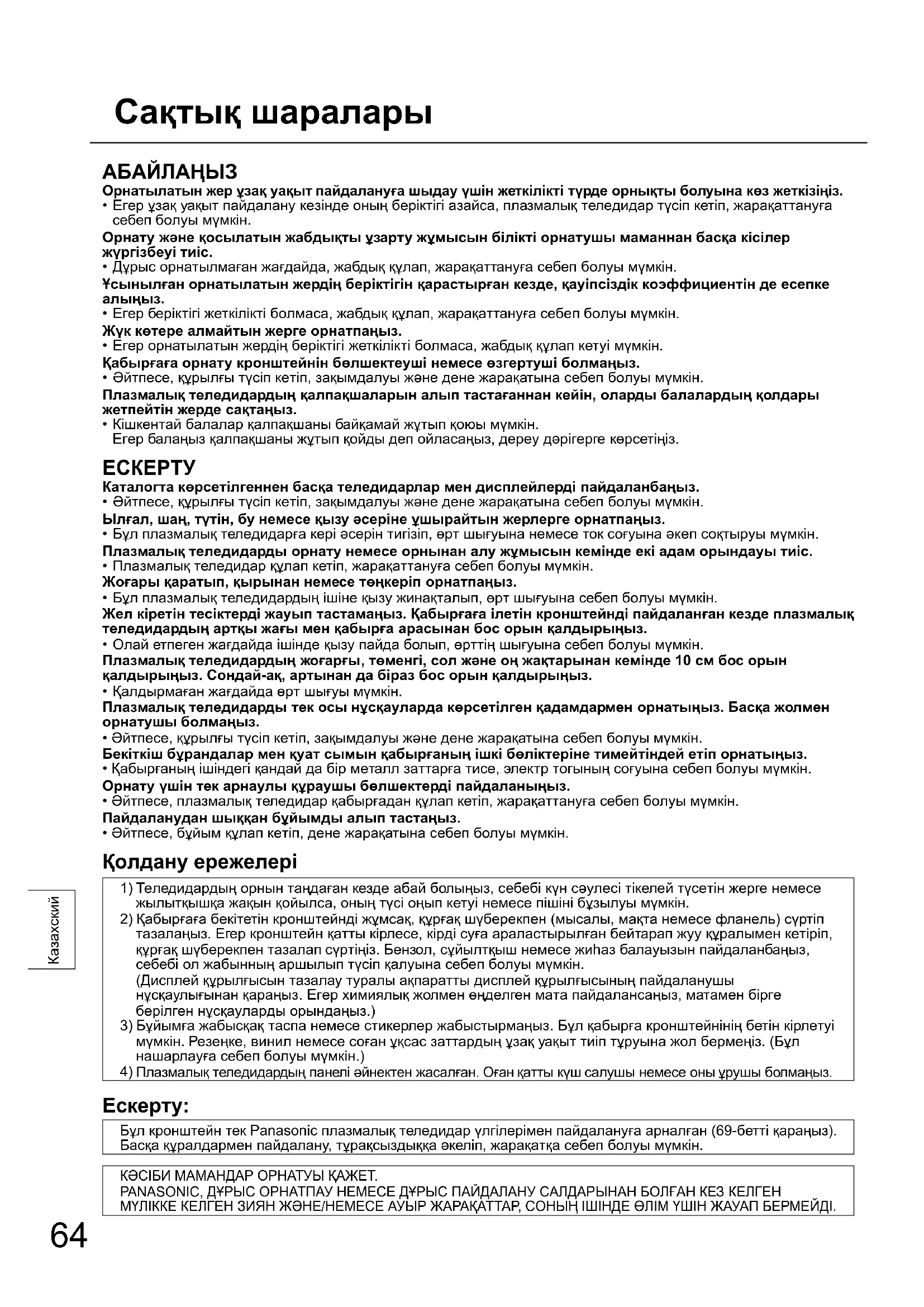

Жұмысты бастар алдында, орнатудың дұрыс орындалуын қамтамасыз ету үшін, осы Нұсқаулар мен плазмалық теледидардың нұсқаулығын мұқият оқып шығыңыз. (Осы нұсқауларды сақтап қойыңыз. Олар сізге кронштейнге техникалық қызмет көрсету немесе орнын ауыстыру кезінде қажет болуы мүмкін.)

Орнатылатын жер ұзақ уақыт пайдалануға шыдау үшін жеткілікті түрде орнықты болуына көз жеткізіңіз.

• Егер ұзақ уақыт пайдалану кезінде оның беріктігі азайса, плазмалық теледидар түсіп кетіп, жарақаттануға себеп болуы мүмкін. Орнату жəне қосылатын жабдықты ұзарту жұмысын білікті орнатушы маманнан басқа кісілер жүргізбеуі тиіс.

• Дұрыс орнатылмаған жағдайда, жабдық құлап, жарақаттануға себеп болуы мүмкін. Ұсынылған орнатылатын жердің беріктігін қарастырған кезде, қауіпсіздік коэффициентін де есепке

• Егер беріктігі жеткілікті болмаса, жабдық құлап, жарақаттануға себеп болуы мүмкін. Жүк көтере алмайтын жерге орнатпаңыз.

• Егер орнатылатын жердің беріктігі жеткілікті болмаса, жабдық құлап кетуі мүмкін. Қабырғаға орнату кронштейнін бөлшектеуші немесе өзгертуші болмаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Плазмалық теледидардың қалпақшаларын алып тастағаннан кейін, оларды балалардың қолдары жетпейтін жерде сақтаңыз.

• Кішкентай балалар қалпақшаны байқамай жұтып қоюы мүмкін. Егер балаңыз қалпақшаны жұтып қойды деп ойласаңыз, дереу дəрігерге көрсетіңіз.

Каталогта көрсетілгеннен басқа теледидарлар мен дисплейлерді пайдаланбаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Ылғал, шаң, түтін, бу немесе қызу əсеріне ұшырайтын жерлерге орнатпаңыз.

• Бұл плазмалық теледидарға кері əсерін тигізіп, өрт шығуына немесе ток соғуына əкеп соқтыруы мүмкін. Плазмалық теледидарды орнату немесе орнынан алу жұмысын кемінде екі адам орындауы тиіс.

• Плазмалық теледидар құлап кетіп, жарақаттануға себеп болуы мүмкін. Жоғары қаратып, қырынан немесе төңкеріп орнатпаңыз.

• Бұл плазмалық теледидардың ішіне қызу жинақталып, өрт шығуына себеп болуы мүмкін. Жел кіретін тесіктерді жауып тастамаңыз. Қабырғаға ілетін кронштейнді пайдаланған кезде плазмалық теледидардың артқы жағы мен қабырға арасынан бос орын қалдырыңыз.

• Олай етпеген жағдайда ішінде қызу пайда болып, өрттің шығуына себеп болуы мүмкін. Плазмалық теледидардың жоғарғы, төменгі, сол жəне оң жақтарынан кемінде 10 см бос орын қалдырыңыз. Сондай-ақ, артынан да біраз бос орын қалдырыңыз.

• Қалдырмаған жағдайда өрт шығуы мүмкін. Плазмалық теледидарды тек осы нұсқауларда көрсетілген қадамдармен орнатыңыз. Басқа жолмен орнатушы болмаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Бекіткіш бұрандалар мен қуат сымын қабырғаның ішкі бөліктеріне тимейтіндей етіп орнатыңыз.

• Қабырғаның ішіндегі қандай да бір металл заттарға тисе, электр тогының соғуына себеп болуы мүмкін. Орнату үшін тек арнаулы құраушы бөлшектерді пайдаланыңыз.

• Əйтпесе, плазмалық теледидар қабырғадан құлап кетіп, жарақаттануға себеп болуы мүмкін. Пайдаланудан шыққан бұйымды алып тастаңыз.

• Əйтпесе, бұйым құлап кетіп, дене жарақатына себеп болуы мүмкін. Қолдану ережелері

1) Теледидардың орнын таңдаған кезде абай болыңыз, себебі күн сəулесі тікелей түсетін жерге немесе

жылытқышқа жақын қойылса, оның түсі оңып кетуі немесе пішіні бұзылуы мүмкін.

2) Қабырғаға бекітетін кронштейнді жұмсақ, құрғақ шүберекпен (мысалы, мақта немесе фланель) сүртіп

тазалаңыз. Егер кронштейн қатты кірлесе, кірді суға араластырылған бейтарап жуу құралымен кетіріп, құрғақ шүберекпен тазалап сүртіңіз. Бензол, сұйылтқыш немесе жиһаз балауызын пайдаланбаңыз, себебі ол жабынның аршылып түсіп қалуына себеп болуы мүмкін. (Дисплей құрылғысын тазалау туралы ақпаратты дисплей құрылғысының пайдаланушы нұсқаулығынан қараңыз. Егер химиялық жолмен өңделген мата пайдалансаңыз, матамен бірге берілген нұсқауларды орындаңыз.)

3) Бұйымға жабысқақ таспа немесе стикерлер жабыстырмаңыз. Бұл қабырға кронштейнінің бетін кірлетуі

Резеңке, винил немесе соған ұқсас заттардың ұзақ уақыт тиіп тұруына жол бермеңіз. (Бұл нашарлауға себеп болуы мүмкін.)

Плазмалық теледидардың панелі əйнектен жасалған. Оған қатты күш салушы немесе оны ұрушы болмаңыз.

Бұл кронштейн тек Panasonic плазмалық теледидар үлгілерімен пайдалануға арналған (69-бетті қараңыз). Басқа құралдармен пайдалану, тұрақсыздыққа əкеліп, жарақатқа себеп болуы мүмкін. КƏСІБИ МАМАНДАР ОРНАТУЫ ҚАЖЕТ. PANASONIC, ДҰРЫС ОРНАТПАУ НЕМЕСЕ ДҰРЫС ПАЙДАЛАНУ САЛДАРЫНАН БОЛҒАН КЕЗ КЕЛГЕН МҮЛІККЕ КЕЛГЕН ЗИЯН ЖƏНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТТАР, СОНЫҢ ІШІНДЕ ӨЛІМ ҮШІН ЖАУАП БЕРМЕЙДІ.65

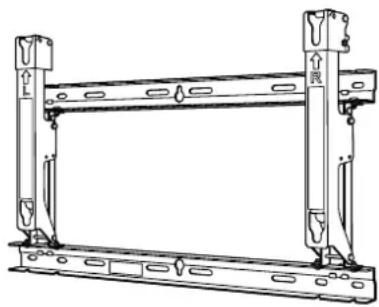

TY-WK6P1RW Қабырғаға бекітетін кронштейн (Бұрышы реттелетін түрі) Қабырғаға бекітетін кронштейнді құрастыруға қажет бөлшектер Негіздің жоғарғы бекіткіштері (1) Кронштейн негізінің сол жақ бекіткіші (1) Кронштейн негізінің оң жақ бекіткіші (1) Бекіткіш құрылғыны құрастыруға арналған M5 × 10 бұрандалары (8) Негіздіңтөменгі бекіткіштері (1) Орнату үшін пайдаланылатын бөлшектер Толық құрастырылған бекіткіш құрылғының көрінісі M8 × 32 алты бұрышты ойық басты бұрандалары (4) Төсемдер (4) Тісті дөңес шайбалар (4) M5 × 50 Бекітетін құрылғының бұрандасы (2) Оқшаулағыш төсемдер (4) Алты қырлы кілт (жеткізу жинағына кіреді) (1) Құрамдастар [ Осы нұсқаулықтағы суреттер тек мысал ретінде көрсетілген.] Қабырғаға бекітетін кронштейнді құрастыру кезіндегі сақтық шаралары ♦ Қабырғаға бекітетін кронштейн плазмалық теледидарды көру мақсатында тік қабырғаға бекіту үшін пайдаланылады. Тік қабырғадан басқа бетке орнатушы болмаңыз. ♦ Плазмалық теледидардың дұрыс жұмысын қамтамасыз ету жəне қандай да бір жағымсыз жағдайдың алдын алу үшін, келесі жерлерге орнатпаңыз.

• Су шашқыштардың немесе өрт/түтін детекторларының жаны

• Діріл немесе соққы тию қаупі төнетін жерлер

• Жоғары кернеулі сымдардың немесе динамикалық қуат көздерінің жаны

• Магнит өрістері, жылу, су буы немесе күйе шығатын жерлердің жаны

• Жылыту жабдығынан үрленген ауа тиетін жерлер

• Ауа кондиционерінен немесе басқа құрылғыдан шығатын конденсат тамшылары түзілетін жерлер ♦ Орнатылатын жердің құрылымы мен материалына сəйкес келетін əдістермен орнатыңыз. ♦ Кронштейн орнатылатын қабырғаның материалына (ағаш, болат каркас, бетон, т.б.) сəйкес келетін, кез келген жерде сатылатын номиналды диаметрі 6 мм бұрандаларды пайдаланыңыз. ♦ Теледидардың қуат ашасы үшін қол оңай жететін электр розеткасын пайдаланыңыз. ♦ Жабдықтың айналасындағы температура 40 °C-тан аспау үшін, оның жақсы желдетілуін қамтамасыз етіңіз. Əйтпесе, плазмалық теледидардың ішінде қызу жинақталып, оның бұзылуына себеп болуы

♦ Құрастыру жəне орнату кезінде плазмалық теледидар мен еден сызылмауы немесе сырылмауы үшін, еденге жұмсақ сейсеп немесе мата төсеп қойыңыз. ♦ Бөлшектерді бұрандамен бекіткен кезде, бұрандалардың бос немесе тым қатты тартылмауын қадағалаңыз. ♦ Құрастыру жəне орнату кезінде, не болмаса жұмыс барысында қозғалып жүргенде, айналаңызда қауіпсіздікті қамтамасыз ету үшін жеткілікті шаралар қолданыңыз.

Плазмалық теледидарды төбе шамдарының (прожекторлық жарықтандырғыштардың, галоген шамдардың, т.б.) астына орнатпаңыз. Əйтпесе, қатты қызудан корпус майысуы немесе зақымдалуы мүмкін.66

Орнату рəсімі [Орнату үшін, көрсетілгеннен басқа əдісті қолданбаңыз.]

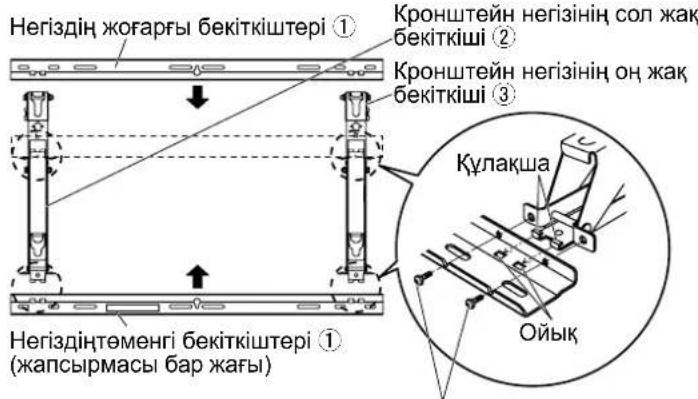

1. Қабырғаға бекітетін

кронштейнді құрастыру Негіздің жоғарғы жəне төменгі бекіткіштері

кронштейн негізінің сол жақ

бекіткіштерін суретте көрсетілгендей етіп қойыңыз. Кронштейн негізінің сол жақ жəне оң жақ бекіткіштерінің шығыңқы бөліктерін (құлақшаларын) негіздің жоғарғы жəне төменгі бекіткіштеріндегі ойықтарға (сол жақтан 2 жəне оң жақтан 2) кіргізіп, бөлшектерді бекіткіш құрылғыны құрастыруға арналған сегіз бұранданың көмегімен тартып бекітіңіз. (Тартудың бұрау моменті: 1,2-1,5 Н•м) Кронштейн негізінің оң жақ

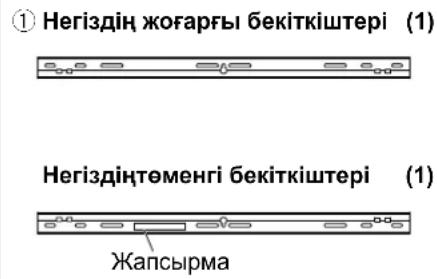

Негіздің жоғарғы бекіткіштері Негіздіңтөменгі бекіткіштері (жапсырмасы бар жағы)

Кронштейн негізінің сол жақ

Бекіткіш құрылғыны құрастыруға арналған M5 × 10 бұрандалары

• Құрастырылған қабырғаға бекіту кронштейнімен жұмыс істегенде, кронштейн негізінің сол жақ жəне оң жақ бекіткіштерін ұстап тұрыңыз. Негіздің жоғарғы жəне төменгі бекіткіштерін ұстасаңыз, бұл құрылғының пішіні бұзылуы мүмкін.

Орнатылатын жердің беріктігін тексеру Қабырға кронштейнінің салмағы – шамамен 4 кг Плазмалық теледидардың пайдаланушы нұсқаулығын қарап, қабырға кронштейніне орнатылатын теледидардың салмағын тексеріңіз.

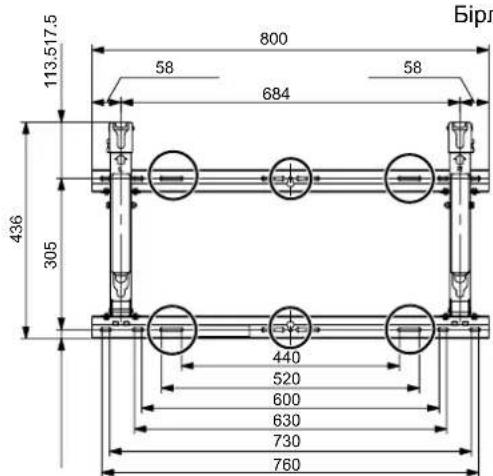

Оң жақтағы қабырға кронштейнінің контурлық сызбасына қарап, көрсетілген алты орнату орнындағы қабырғаның беріктігін тексеріңіз. Егер бұл орындарда беріктік жеткіліксіз болса, жеткілікті күшейтілуін қамтамасыз етіңіз.

таңбасы: Қабырғаға бекітетін тесіктер (6 нүктеде) Бекіту құрылғысын бекіту үшін, міндетті түрде бұрандаларды пайдаланыңыз. Ескертпелер

Қабырғаға бекітетін кронштейннің жоғарғы жағында тоғыз жəне төменгі жағында тағы да тоғыз алдын ала тесілген бекіту тесігі бар. Қабырға ағаштан немесе басқа материалдан жасалған болса жəне бекіту құрылғысын оң жақта көрсетілген алты орыннан бекіту арқылы жеткілікті орнату беріктігін қамтамасыз ету мүмкін болмаса, қосалқы тесіктерді пайдаланыңыз. Алайда, орнату бетінің қандай материалдан жасалғанына қарай, бұрандалар бір-біріне тым жақын орындарда пайдаланылған жағдайда, бетте сызаттар пайда болуы мүмкін.

• Бекіту құрылғысына тек плазмалық теледидарды орнатыңыз немесе орналастырыңыз: қандай да бір басқа бұйымды орнатушы немесе орналастырушы болмаңыз.

Плазмалық теледидар орнатылғанда қолданылатын өлшемдер туралы толық мəліметтерді контурлық сызбадан қараңыз (69-бетте).

3. Қабырғаға бекітетін кронштейнді қабырғаға

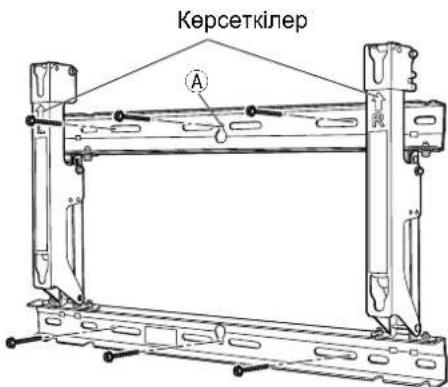

Қабырғаға бекітетін кронштейнді ондағы көрсеткілер жоғары қарап тұратындай етіп орнатыңыз. Алдымен, жоғарғы ортаңғы тесіктегі бұранданы тартыңыз.

Бекіту құрылғысы бір жанына қисайып кетпегеніне көз жеткізу үшін деңгей өлшегішті пайдаланыңыз, содан кейін қалған бес тесіктегі бұрандаларды тартыңыз. Көрсеткілер

• Қабырға бетон немесе сол сияқты басқа материалдардан жасалғандықтан, қабырға кронштейнін орнатпас бұрын бұрандаларды немесе гайкаларды қабырғаға кіргізу қажет болса, қабырға кронштейнінің өзін орнату арқылы немесе контурлық сызбада көрсетілген суреттерден есептеп шығарып тесіктердің орындарын анықтаңыз да, номиналды диаметрі 6 мм немесе оған балама бұрандалар мен гайкаларды кіргізіңіз. Егер бұрандаларды кіргізіп жатқанда, оларды қабырға бетінен 10-15 мм шығарып қойыңыз.

• Қабырғаға бекітетін кронштейнді қабырғаға орнату үшін, кез келген жерде сатылатын номиналды диаметрі 6 мм немесе оған балама жəне қабырғадағы орнатылатын тұстың материалына сəйкес келетін бұрандаларды пайдаланыңыз.

• Бұрандаларды кемінде алты жерден тартыңыз.67

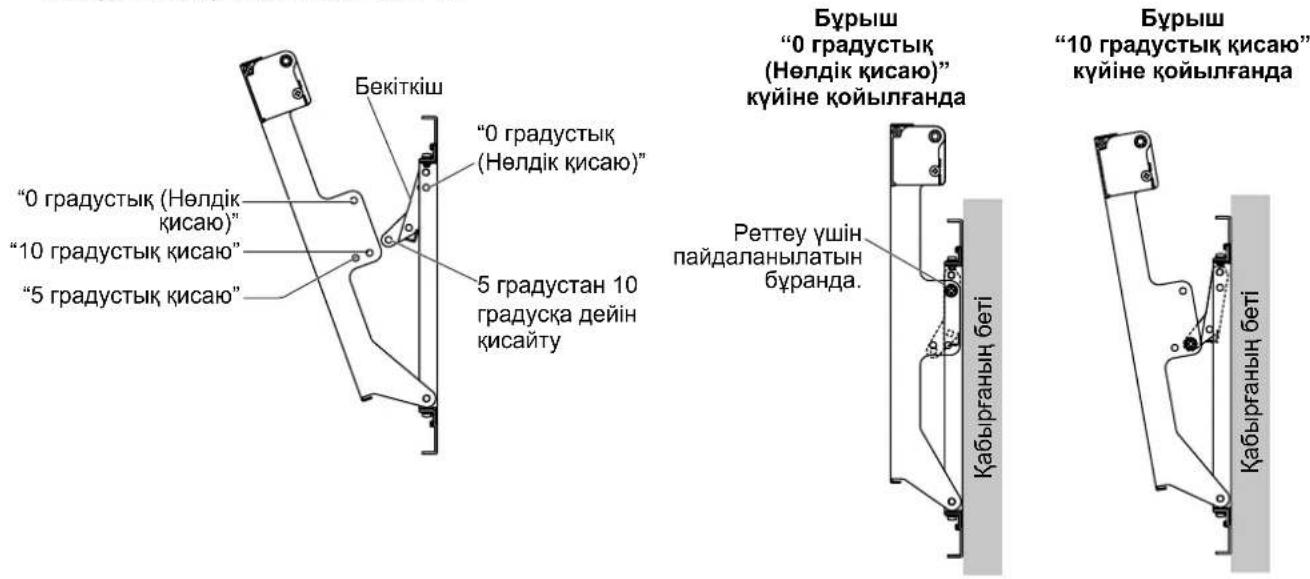

4. Қабырғаға бекітетін кронштейннің бұрышын реттеңіз

Бұл қабырға кронштейнінің бұрышын 5 градустық қадамдармен “0 градустық (Нөлдік қисаю)” пен “10 градустық қисаю” арасындағы үш қалыптың біріне қойып реттеуге болады. Қабырға кронштейні өндіруші зауыттан жеткізілгенде, бұрыш “0 градустық (Нөлдік қисаю)” қалпына қойылады. Бұл бұрышты өзгерту үшін, реттеу үшін пайдаланылатын бұрандаларды алып тастап, бекіткіштің орнату күйін өзгертіңіз. (Тартудың бұрау моменті: 0,8-1,0 Н•м) “0 градустық (Нөлдік

“10 градустық қисаю” “5 градустық қисаю”

“0 градустық (Нөлдік қисаю)” 5 градустан 10 градусқа дейін

“0 градустық (Нөлдік қисаю)” күйіне қойылғанда

“10 градустық қисаю” күйіне қойылғанда Қабырғаның беті Реттеу үшін пайдаланылатын

• HDMI кабельдерінің немесе дербес компьютер кабельдерінің кейбір түрлерін пайдаланған кезде, кабель қабырғаға тиіп, теледидардағы HDMI ұясын немесе дербес компьютер сигналының кіріс ұясын зақымдауы мүмкін. Мұндай жағдайда, қабырға кронштейнінің бұрышын кабельге салмақ түспейтін етіп реттеңіз.

5. Пазмалық теледидарға

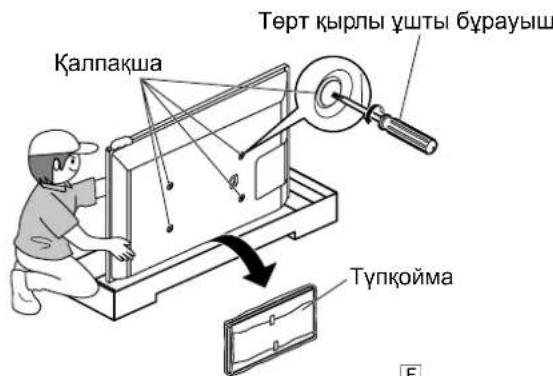

оқшаулағыш төсемдерді орнату Плазмалық теледидардың сыртындағы картон қораптың үстіңгі жағын алып тастап, қорғаныш пакетті шешіп алыңыз. Плазмалық теледидар құап кетпеу үшін, оны алдынан сүйеп тұрыңыз. Картон қораптан түпқойманы шығарып алыңыз. Плазмалық теледидардан қалпақшаларды (4) шығарып алу үшін төрт қырлы ұшты бұрауыш қолданыңыз.

• Плазмалық теледидардың түр-сипаты моделіне байланысты болады. Төмендегі

қолданыстағы модель үлгісі болып

Төрт қырлы ұшты бұрауыш

• Қалпақшаларды жəне түпқойма мен керек-жарақтарды шығарып алғаннан кейін, оларды қауіпсіз жерде сақтаңыз. (Олар бөлек орнату түпқоймасы пайдаланылғанда қажет

Оң жақтағы суретте көрсетілгендей, қосымша M8 × 32 алты бұрышты ойықты бұрандаларды , тісті дөңес шайбаларды , оқшаулағыш төсемдерді жəне төсемдерді (əр бөлшек үшін × 4) жинаққа енгізілген алты қырлы кілтпен алдында қалпақшалар орнатулы болған жерлерге орнатыңыз. (Тартудың бұрау моменті: 3-4 Н•м)68

6. Плазмалық теледидарды қабырға

кронштейніне орнатып, басқа құрамдастарға жалғау Жоғарғы жағындағы ойық Астыңғы жағындағы оқшаулағыш төсем

жағындағы тесік Қабырғаның беті Қабырғаның беті Ескертпелер

Плазмалық теледидарды қабырға кронштейніне орнатардан бұрын, қосылатын құрамдастардың кабельдері мен сымдарын жалғап алыңыз.

• Плазмалық теледидарды қабырға кронштейніне орнатқан кезде, кабельдер мен сымдар теледидар мен қабырға кронштейнінің арасында қыстырылып қалмауын қадағалаңыз.

• Плазмалық теледидарды басқа құрамдастарға жалғау туралы толық мəліметтерді плазмалық теледидардың пайдаланушы нұсқаулығынан қараңыз. Плазмалық теледидардың жоғарғы жағындағы оқшаулағыш төсемдерді қабырға кронштейнінің жоғарғы жағындағы ойыққа кіргізіңіз.

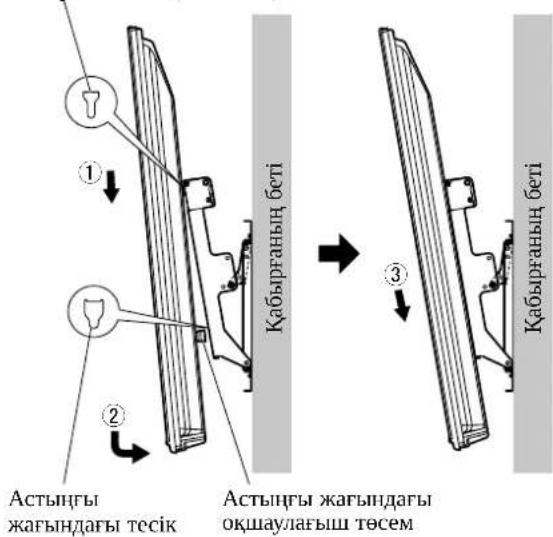

Плазмалық теледидарды төмен қарай ақырындап түсіре отырып, астыңғы жағындағы оқшаулағыш төсемдерді қабырға кронштейнінің төменгі жағындағы тесіктерге кіргізіңіз. Енді плазмалық теледидарды төмен түсіріңіз.

Егер плазмалық теледидар қатты көтеріліп кетсе, оның жоғарғы бөлігі қабырғаға ілетін кронштейннен шығып кетуі мүмкін. Бекітетін құрылғы бұрандаларын орнатуға арналған тесік M5 × 50 Бекітетін құрылғының бұрандасы Қабырғаға бекітетін

7. Плазмалық теледидарды бекіту

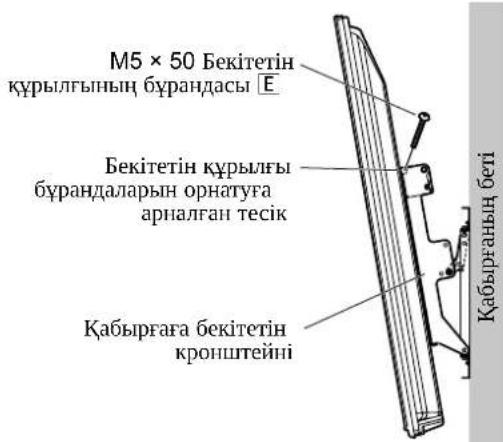

Қосымша бекітетін құрылғының бұрандаларын (2) плазмалық теледидарды бекіту үшін пайдаланылатын қабырға кронштейнінің жандарындағы (сол жəне оң жақ) бекітетін құрылғының бұрандаларын бекітетін тесіктерге орнатыңыз.

• Плазмалық теледидардың қабырғаға ілетін кронштейннен түсіп кетуіне жол бермеу үшін қосымша бекітетін құрылғысын бұрандалар сол жəне оң жақтарынан негіздеріне мықтап тартылуы керек. Қосымша құрамдастарды жалғау Плазмалық теледидарды бекітуге жəне босату үшін пайдаланылатын сол жəне оң жақтағы қызылмен белгіленген бұрандаларды (біреуі – сол жақта, екіншісі – оң жақта) шығарып алыңыз. Плазмалық теледидарды ақырындап көтеріп, алға қарай тарта отырып, асты жағындағы оқшауағыш төсемдерді суырып алыңыз. Плазмалық теледидарды алға қарай тартып, қосылатын құрамдастардың кабельдерін немесе сымдарын

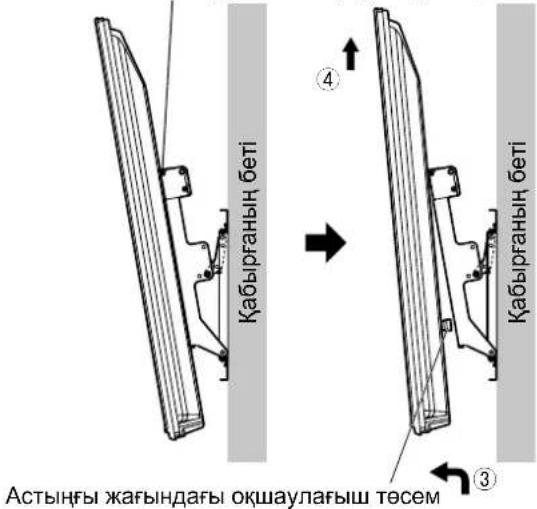

жақтағы ұяларға жалғаңыз. Плазмалық теледидарды көтеріңкірей отырып, астыңғы оқшаулағыш төсемдерді қабырға кронштейнінің төменгі жағындағы тесіктерге кіргізіңіз. Енді плазмалық теледидарды төмен түсіріңіз. Плазмалық теледидарды бекітуге жəне босату үшін пайдаланылатын сол жəне оң жақтағы қызылмен белгіленген бұрандаларды (біреуі – сол жақта, екіншісі – оң жақта) қабырға кронштейнінің жанындағы қызылмен белгіленген бұранда бекітетін тесіктерге мықтап бекітіңіз. (Тартудың бұрау моменті: 1,2-1,5 Н•м) Плазмалық теледидарды бекіту жəне босату үшін пайдаланылатын қызылмен белгіленген

жағындағы тесік Астыңғы жағындағы оқшаулағыш төсем

Қабырғаның беті Қабырғаның беті Плазмалық теледидарды бекіту жəне босату үшін пайдаланылатын қызылмен белгіленген

• Плазмалық теледидарға құрамдастарды жалғаған кезде, жұмысты білікті орнатушы маманға орындатыңыз. Орнату рəсімі69

Плазмалық теледидарды қабырға кронштейнінен алу Қабырға кронштейнінің жақтарында орнатылған бекітетін құрылғы бұрандаларын (біреуін – сол жақта, екіншісін – оң жақта) шығарып тастаңыз. Плазмалық теледидарды басқа құрылғыларға жалғайтын сымдарды ажыратыңыз. Плазмалық теледидардың астыңғы жағын көтергенде, плазмалық теледидарды өзіңізге қарай тартыңыз. Астыңғы жақтағы оқшаулағыш төсемдер босағаннан кейін, плазмалық теледидарды тіке жоғары көтеріп

Астыңғы жағындағы оқшаулағыш төсем M5 × 50 Бекітетін құрылғының бұрандасы

Қабырғаның беті Қабырғаның беті

• Плазмалық теледидарды қабырға кронштейнінен тек кəсіби маман алғаны жөн. Казахский70
