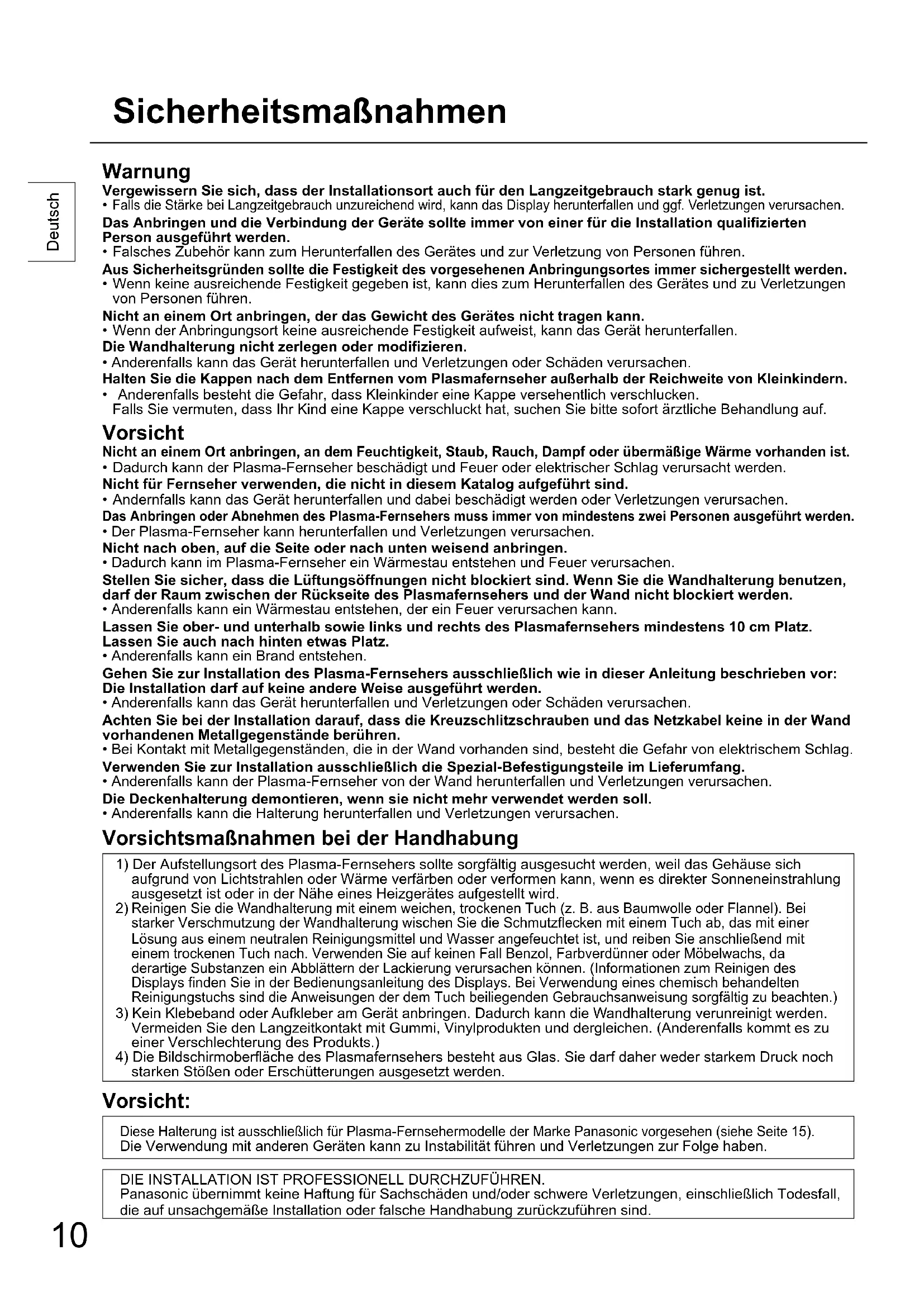

• Only a professional should remove the plasma TV from the wall- hanging bracket.10 Deutsch Sicherheitsmaßnahmen Warnung Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen. Das Anbringen und die Verbindung der Geräte sollte immer von einer für die Installation qualifizierten Person ausgeführt werden.

• Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen. Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen. Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen. Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen. Halten Sie die Kappen nach dem Entfernen vom Plasmafernseher außerhalb der Reichweite von Kleinkindern.

• Anderenfalls besteht die Gefahr, dass Kleinkinder eine Kappe versehentlich verschlucken. Falls Sie vermuten, dass Ihr Kind eine Kappe verschluckt hat, suchen Sie bitte sofort ärztliche Behandlung auf. Vorsicht Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann der Plasma-Fernseher beschädigt und Feuer oder elektrischer Schlag verursacht werden. Nicht für Fernseher verwenden, die nicht in diesem Katalog aufgeführt sind.

• Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Das Anbringen oder Abnehmen des Plasma-Fernsehers muss immer von mindestens zwei Personen ausgeführt werden.

• Der Plasma-Fernseher kann herunterfallen und Verletzungen verursachen. Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasma-Fernseher ein Wärmestau entstehen und Feuer verursachen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn Sie die Wandhalterung benutzen, darf der Raum zwischen der Rückseite des Plasmafernsehers und der Wand nicht blockiert werden.

• Anderenfalls kann ein Wärmestau entstehen, der ein Feuer verursachen kann. Lassen Sie ober- und unterhalb sowie links und rechts des Plasmafernsehers mindestens 10 cm Platz. Lassen Sie auch nach hinten etwas Platz.

• Anderenfalls kann ein Brand entstehen. Gehen Sie zur Installation des Plasma-Fernsehers ausschließlich wie in dieser Anleitung beschrieben vor: Die Installation darf auf keine andere Weise ausgeführt werden.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen. Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag. Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann der Plasma-Fernseher von der Wand herunterfallen und Verletzungen verursachen. Die Deckenhalterung demontieren, wenn sie nicht mehr verwendet werden soll.

• Anderenfalls kann die Halterung herunterfallen und Verletzungen verursachen. Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasma-Fernsehers sollte sorgfältig ausgesucht werden, weil das Gehäuse sich

aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird.

Reinigen Sie die Wandhalterung mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flannel). Bei starker Verschmutzung der Wandhalterung wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer Lösung aus einem neutralen Reinigungsmittel und Wasser angefeuchtet ist, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da derartige Substanzen ein Abblättern der Lackierung verursachen können. (Informationen zum Reinigen des Displays finden Sie in der Bedienungsanleitung des Displays. Bei Verwendung eines chemisch behandelten Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)

3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden.

Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.)

4) Die Bildschirmoberfläche des Plasmafernsehers besteht aus Glas. Sie darf daher weder starkem Druck noch

starken Stößen oder Erschütterungen ausgesetzt werden. Vorsicht: Diese Halterung ist ausschließlich für Plasma-Fernsehermodelle der Marke Panasonic vorgesehen (siehe Seite 15). Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben. DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN. Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.11 Deutsch Bauteile [Die Abbildungen in dieser Anleitung dienen lediglich zu Erläuterungszwecken.] TY-WK6P1RW Wandhalterung (Typ mit einstellbarem Winkel) Bauteile der Wandhalterung Obere Schiene (1) Linke Schiene (1) Rechte Schiene (1) Schrauben M5 × 10 für Zusammenbau der Schienen (8) Untere Schiene (1)Etikett Befestigungsteile Ansicht der Wandhalterung im zusammengebauten Zustand Innensechskant-Senkschrauben M8 × 32 (4) Distanzstücke (4) Zahnscheiben (4) M5 x 50 Schraube zum Sichern des Geräts (2) Isoliermuffen (4) Innensechskantschlüssel (mitgeliefertes Werkzeug) (1) Vorsichtsmaßnahmen für das Anbringen der Wandhalterung ♦ Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasma-Fernsehers an einer vertikalen Wand verwendet. Die Halterung sollte nur für die Befestigung an einer vertikalen Wand verwendet werden. ♦ Zur Sicherstellung der richtigen Funktion des Plasma-Fernsehers und zur Vermeidung von Problemen sollte es nicht an den folgenden Orten aufgestellt werden. • In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren • An Orten, an denen Vibrationen oder Stöße auftreten können • In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen • Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß • An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird • An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann ♦ Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen. ♦ Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial (Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen. ♦ Die für den Plasma-Fernseher verwendete Steckdose sollte einfach zu erreichen sein. ♦ Stellen Sie einen ausreichenden Luftfluß sicher, damit die Umgebungstemperatur des Gerätes 40 °C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasma-Fernseher kommen, wodurch Fehlfunktionen auftreten können. ♦ Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit der Plasma-Fernseher und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden. ♦ Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden. ♦ Achten Sie auf die Sicherheit in Ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten durchführen oder sich bei diesen Arbeiten bewegen. ♦ Installieren Sie den Plasma-Fernseher auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen), die starke Wärme abgeben. Anderenfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden.12 Deutsch Befestigung [Wenden Sie auf keinen Fall eine andere Montagemethode als in dieser Anleitung angegeben an.]

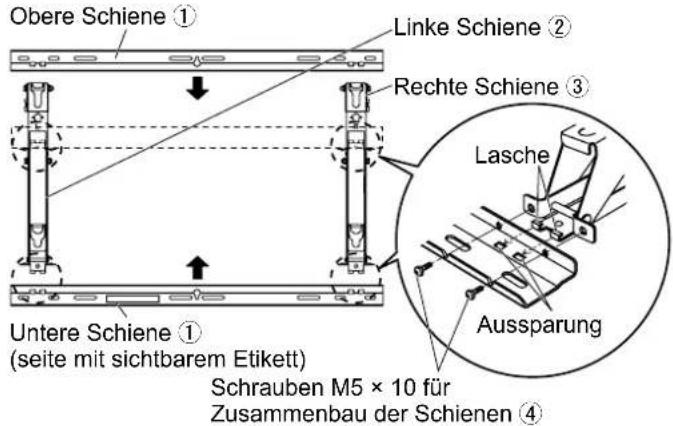

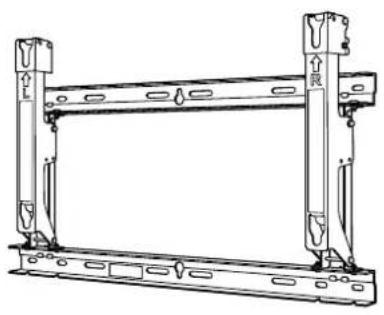

Zusammenbau der Wandhalterung Legen Sie die obere und die untere Schienen sowie die linke und die rechte Schiene wie in der Abbildung gezeigt auf eine ebene Unterlage. Passen Sie die Vorsprünge (Laschen) der linken und rechten Schiene in die Aussparungen (je 2 links und rechts) in der oberen und unteren Schiene ein, und befestigen Sie die Schienen mit den 8 Schrauben für Zusammenbau der Schienen. (Anzugsmoment: 1,2–1,5 N•m) Rechte Schiene Obere Schiene Untere Schiene (seite mit sichtbarem Etikett) Lasche Aussparung Linke Schiene Schrauben M5 × 10 für Zusammenbau der Schienen Hinweis

Halten Sie die zusammengebaute Wandhalterung bei der Handhabung stets an der linken und rechten Schiene. Die Halterung kann deformiert werden, wenn sie an der oberen und unteren Schiene gehalten wird.

2. Überprüfen der Tragfähigkeit der

Installationsstelle Das Gewicht der Wandhalterung beträgt ca. 4 kg. Schlagen Sie in der Bedienungsanleitung des Plasmafernsehers nach, um das Gewicht des Plasmafernsehers zu ermitteln, der an der Wandhalterung befestigt werden soll. Überprüfen Sie die Stärke der Wand unter Bezugnahme auf die Maßzeichnung rechts an den 6 gezeigten Befestigungsstellen, und sorgen Sie für eine ausreichende Armierung, falls die Stärke der Wand nicht ausreicht. Einheit: mm

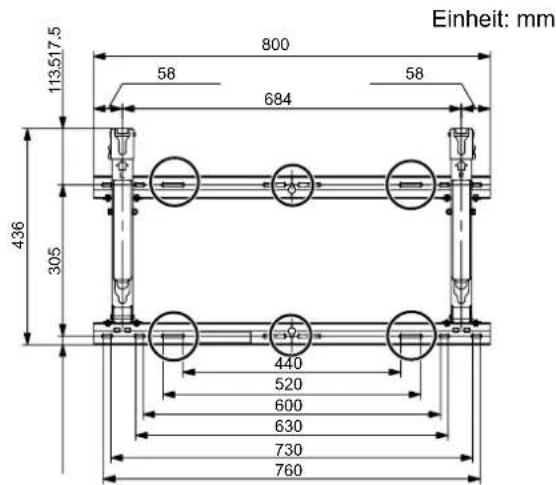

Markierung: Löcher für Wandmontage (6 Stellen) Verwenden Sie unbedingt die Schrauben zur Verankerung der Wandhalterung Hinweise

• An der Oberseite und Unterseite der Wandhalterung sind jeweils 9 Montagelöcher vorgesehen. Verwenden Sie diese Reservelöcher, wenn die Wand aus Holz oder einem anderen Material besteht und bei Verankerung der Wandhalterung an den 6 in der Abbildung rechts gezeigten Stellen keine ausreichende Tragfähigkeit gewährleistet ist. Bitte beachten Sie jedoch, dass sich je nach Werkstoff der Montagefläche Risse in der Oberfäche bilden können, wenn die Schrauben zu nah aneinander verwendet werden.

• Befestigen Sie ausschließlich einen Plasmafernseher an der Wandhalterung: Keinerlei andere Gegenstände dürfen daran montiert werden.

Einzelheiten zu den Abmessungen nach Montage des Plasmafernsehers sind der Maßzeichnung auf Seite 15 zu entnehmen.

3. Montage der Wandhalterung an der Wand

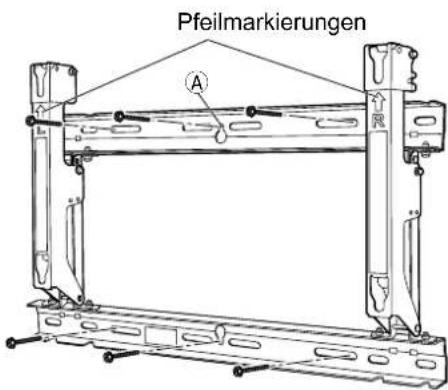

Montieren Sie die Wandhalterung so an der Wand, dass die Pfeilmarkierungen an der Wandhalterung nach oben weisen. Befestigen Sie zuerst die Schraube im oberen Mittelloch . Nivellieren Sie die Wandhalterung unter Verwendung einer Wasserwaage, und befestigen Sie dann die Schrauben in den restlichen 5 Montagelöchern. Pfeilmarkierungen

Falls vor der Montage der Wandhalterung Schrauben oder Muttern in die Wand eingebettet werden müssen, beispielsweise wenn die Wand aus Beton besteht, ermitteln Sie die Positionen der in der Wand anzubringenden Bohrlöcher entweder, indem Sie die zusammengebaute Wandhalterung gegen die Wand halten, oder unter Bezugnahme auf die Maßzeichnung, und betten Sie dann Schrauben oder Muttern mit einem Nenndurchmesser von 6 mm in die Wand ein. Wenn Sie die Schrauben versenken, achten Sie darauf, dass sie 10 bis 15 mm von der Wandoberfläche abstehen.

• Verwenden Sie im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 6 mm, die für den Werkstoff an der Befestigungsstelle geeignet sind, zur Montage der Wandhalterung an der Wand.

• Verankern Sie die Schrauben an mindestens 6 Stellen.13 Deutsch

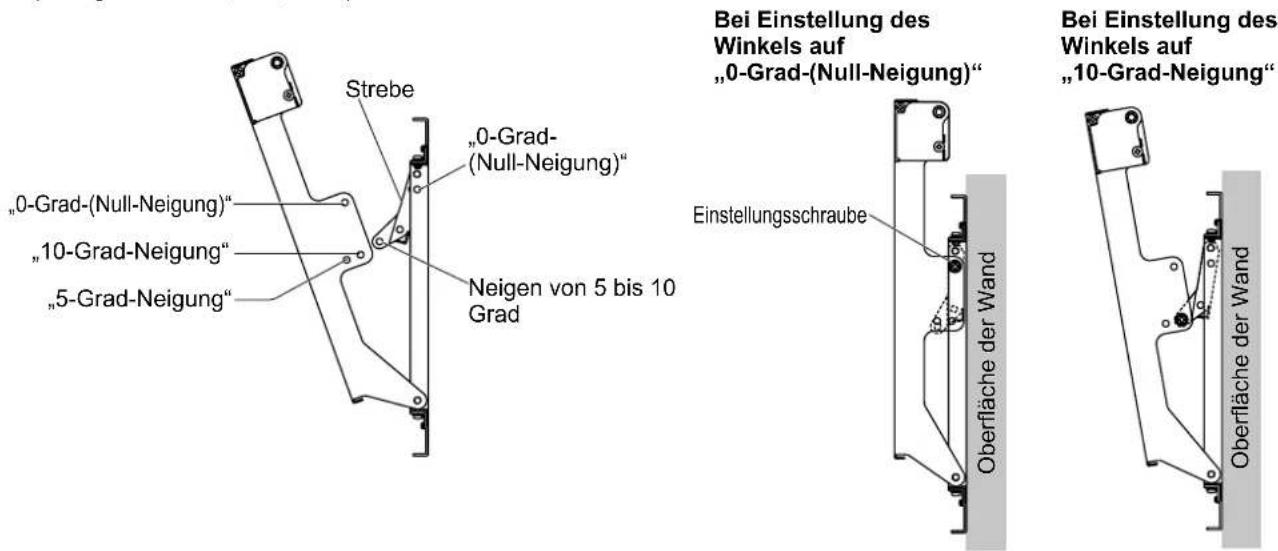

4. Einstellen des Winkels der Wandhalterung

Der Neigungswinkel dieser Wandhalterung kann in 5-Grad-Schritten auf 3 Positionen eingestellt werden, die von „0-Grad-(Null-Neigung)“ bis zu „10-Grad-Neigung“ reichen. Bei der Auslieferung der Wandhalterung ist der Winkel auf „0-Grad-(Null-Neigung)“ eingestellt. Um diesen Winkel zu ändern, entfernen Sie die Einstellungsschrauben, und ändern Sie die Position der Strebe. (Anzugsmoment: 0,8–1,0 N•m) „0-Grad-(Null-Neigung)“ „10-Grad-Neigung“ „5-Grad-Neigung“ Strebe „0-Grad- (Null-Neigung)“ Neigen von 5 bis 10 Grad Bei Einstellung des Winkels auf „0-Grad-(Null-Neigung)“ Bei Einstellung des Winkels auf „10-Grad-Neigung“ Oberfläche der Wand Einstellungsschraube Oberfläche der Wand Hinweis

• Bei Verwendung bestimmter Ausführungen von HDMI-Kabeln oder PCKabeln kann es vorkommen, dass das Kabel die Wand berührt, wodurch eine Beschädigung der HDMIBuchse bzw. PC-Eingangsbuchse am Fernseher verursacht werden. In einem solchen Fall muss der Winkel der Wandhalterung so eingestellt werden, dass kein Druck auf das Kabel ausgeübt wird.

5. Befestigen der Isoliermuffen am

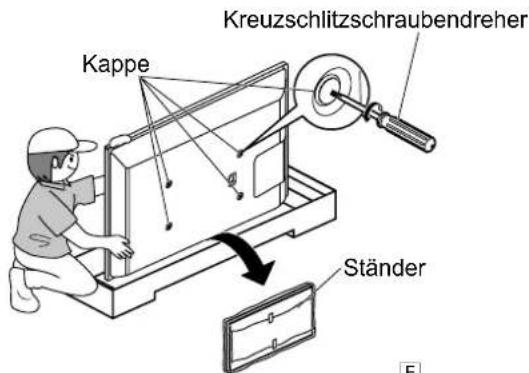

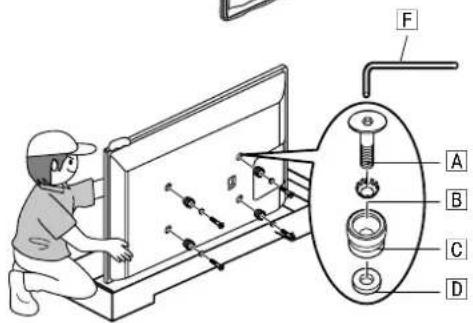

Plasmafernseher Entfernen Sie den oberen Deckel vom Verpackungskarton des Plasmafernsehers, und ziehen Sie die Schutzhülle herunter. Stützen Sie den Plasmafernseher von vorne aus ab, so dass er nicht umkippen kann. Entfernen Sie den Ständer aus dem Verpackungskarton. Entfernen Sie die 4 Kappen mit einem Kreuzschlitzschraubendreher vom Plasmafernseher.

• Das Aussehen des Plasmafernsehers ist je nach Modell unterschiedlich. Die nachstehende Abbildung ist ein Beispiel für ein gültiges Modell. Kappe

Kreuzschlitzschraubendreher Ständer Hinweis

• Bewahren Sie die entfernten Kappen nach dem Herausnehmen des Ständers und mitgelieferten Zubehörs an einem sicheren Ort auf. (Die Kappen werden bei Verwendung eines separaten Ständers erneut benötigt.) Befestigen Sie wie in der Abbildung rechts gezeigt die mitgelieferten Innensechskant-Senkschrauben M8 × 32 , Zahnscheiben , Isoliermuffen und Distanzstücke (je 4) mit dem mitgelieferten Innensechskantschlüssel an den Stellen, von denen die Kappen entfernt wurden. (Anzugsmoment: 3–4 N•m)14 Deutsch

6. Befestigen des Plasmafernsehers an

der Wandhalterung und Anschließen an andere Geräte Aussparung an Oberseite Isoliermuffe an Unterseite

Loch an Unterseite Oberfläche der Wand Oberfläche der Wand Hinweise

Schließen Sie die sämtliche Kabel der anzuschließenden Geräte an, bevor Sie den Plasmafernseher an der Wandhalterung befestigen.

• Achten Sie bei der Befestigung des Plasmafernsehers an der Wandhalterung sorgfältig darauf, dass keine Kabel zwischen dem Plasmafernseher und der Wandhalterung eingeklemmt werden.

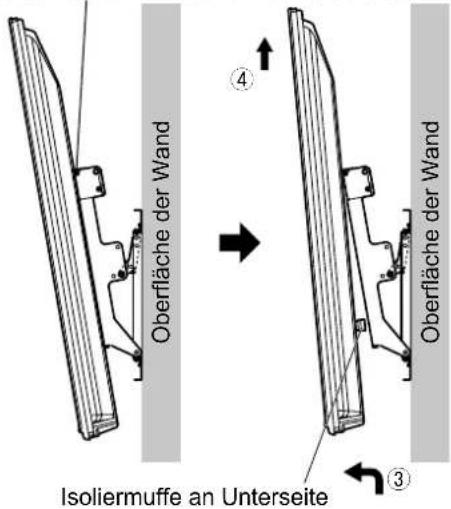

Einzelheiten zum Anschließen des Plasmafernsehers an andere Geräte finden Sie in der Bedienungsanleitung des Plasmafernsehers. Passen Sie die Isoliermuffen an der Oberseite des Plasmafernsehers in die Aussparung an der Oberseite der Wandhalterung ein. Senken Sie den Plasmafernseher langsam ab, und passen Sie die Isoliermuffen an der Unterseite in die Löcher in der unteren Schiene der Wandhalterung ein. Senken Sie den Plasmafernseher dann wieder ab. ACHTUNG

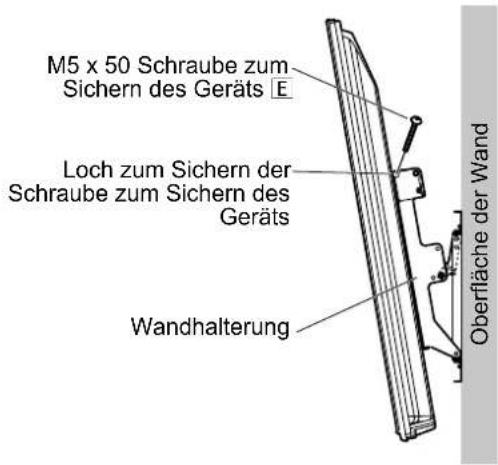

• Heben Sie den Plasmafernseher nicht zu weit an, da sich sein Oberteil anderenfalls von der Wandhalterung löst. Loch zum Sichern der Schraube zum Sichern des Geräts M5 x 50 Schraube zum Sichern des Geräts Wandhalterung Oberfläche der Wand

7. Verankern des Plasmafernsehers

Installieren Sie die mitgelieferten Schrauben zum Sichern des Geräts (2) in den Schraubenlöchern der Sicherungsschrauben auf der linken und rechten Seite der Wandhalterung. Hinweis

• Um zu verhindern, dass sich der Plasmafernseher von der Wandhalterung löst, müssen die Schrauben zum Sichern des Geräts auf der linken und rechten Seite bis zum Aufsitzen fest angezogen werden. Anschließen von Zusatzgeräten Entfernen Sie die rot markierten Schrauben (je eine auf der linken und rechten Seite) für Verankerung und Freigabe des Plasmafernsehers.

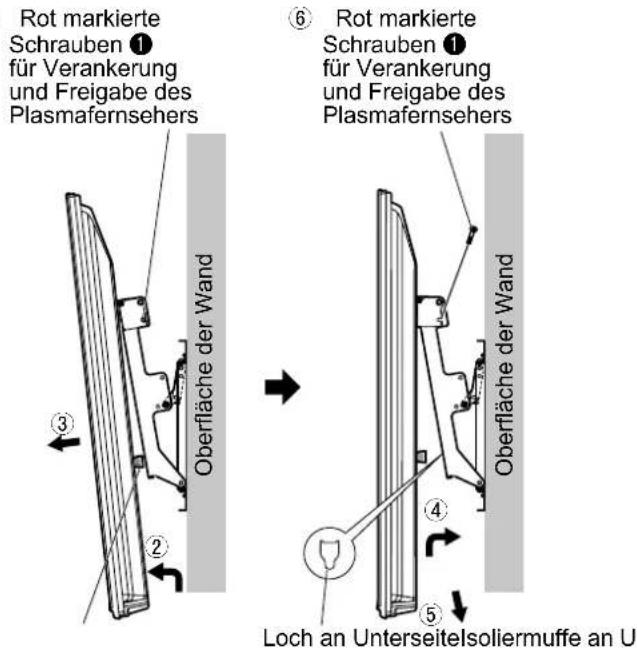

Heben Sie den Plasmafernseher geringfügig an, ziehen Sie ihn nach vorn, und ziehen Sie dann die Isoliermuffen an der Unterseite aus der unteren Schiene der Wandhalterung heraus. Ziehen Sie den Plasmafernseher nach vorn, und schließen Sie die Kabel der anzuschließenden Geräte an die Buchsen an der Rückwand an. Heben Sie den Plasmafernseher geringfügig an, und passen Sie die unteren Isoliermuffen in die Löcher in der unteren Schiene der Wandhalterung ein. Senken Sie den Plasmafernseher dann wieder ab. Ziehen Sie die rot markierten Schrauben (je eine auf der linken und rechten Seite) für Verankerung und Freigabe des Plasmafernsehers in den Befestigungslöchern für rot markierte Schrauben auf der linken und rechten Seite der Wandhalterung fest an. (Anzugsmoment: 1,2–1,5 N•m) Rot markierte Schrauben für Verankerung und Freigabe des Plasmafernsehers Loch an UnterseiteIsoliermuffe an Unterseite

Rot markierte Schrauben für Verankerung und Freigabe des Plasmafernsehers

Oberfläche der Wand Oberfläche der Wand Hinweis

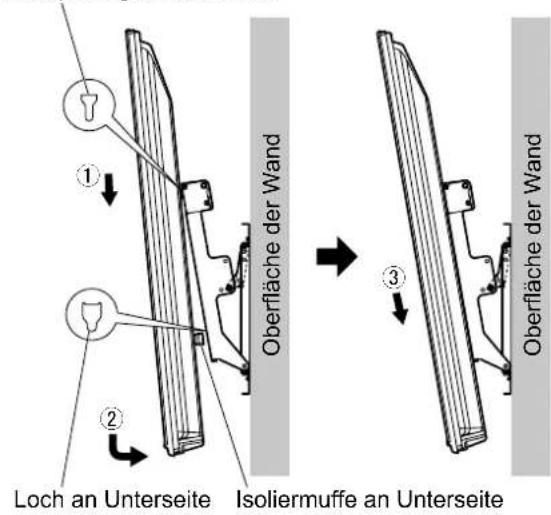

• Bitte ziehen Sie einen Fachmann zum Anschließen von Zusatzgeräten an den Plasmafernseher zu Rate. Befestigung15 Deutsch Demontage des Plasmafernsehers von der Wandhalterung Entfernen Sie die an den Seiten der Wandhalterung befestigten Sicherungsschrauben (je eine auf der linken und rechten Seite). Trennen Sie alle Kabel ab, mit denen der Plasma-Fernseher an andere Geräte angeschlossen ist. Heben Sie die Unterseite des Plasmafernsehers an, und ziehen Sie ihn dann nach vorn. Wenn die Isoliermuffen an der Unterseite freigegeben worden sind, heben Sie den Plasmafernseher senkrecht an. Isoliermuffe an Unterseite M5 x 50 Schraube zum Sichern des Geräts

Oberfläche der Wand Oberfläche der Wand Hinweis

• Die Demontage des Plasmafernsehers von der Wandhalterung darf ausschließlich von einem Fachmann ausgeführt werden.16 Nederlands Veiligheidsmaatregelen Waarschuwing Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.
