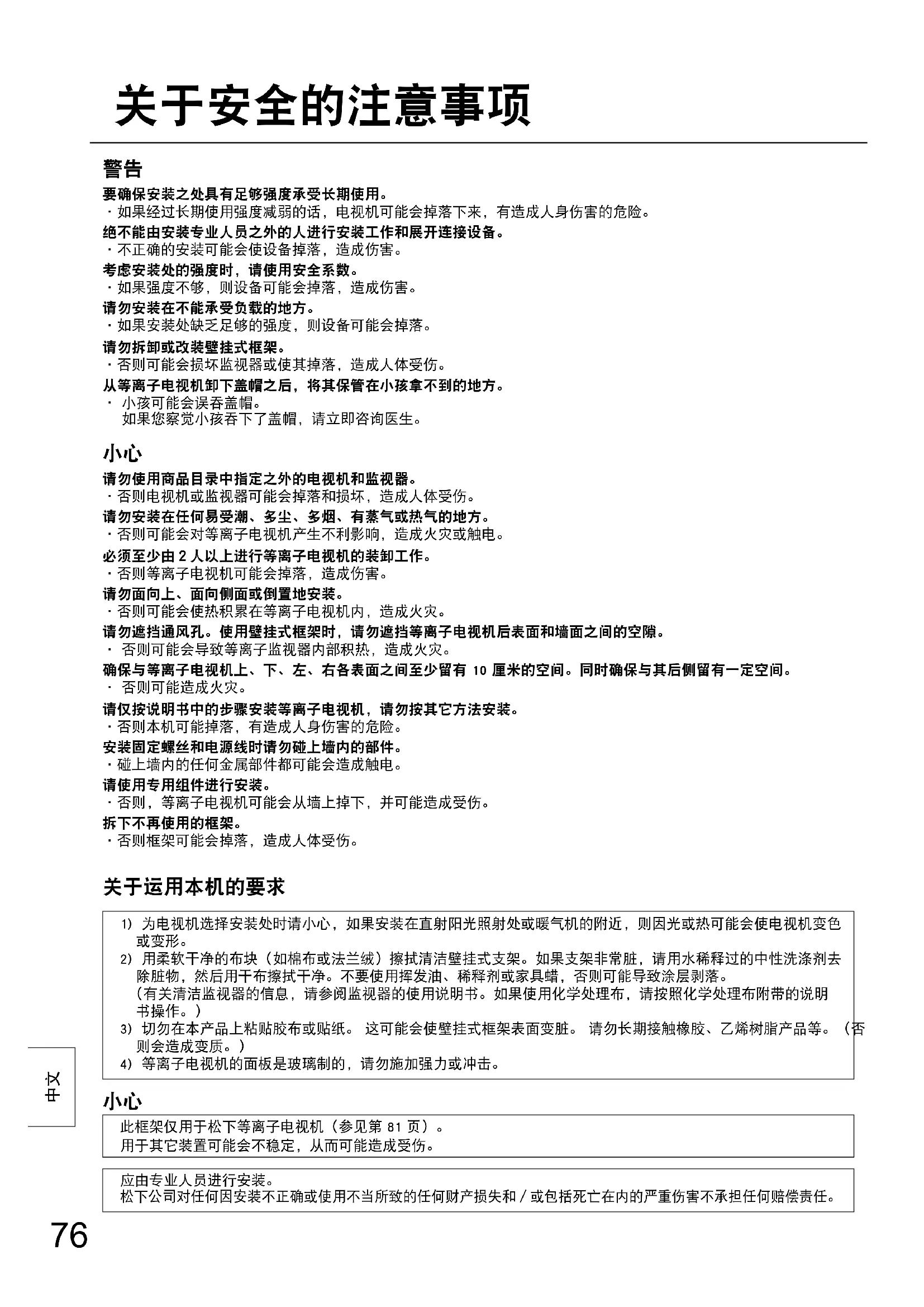

用户手册 TYWK6P1RW PANASONIC

要确保安装之处具有足够强度承受长期使用。

· 如果经过长期使用强度减弱的话，电视机可能会掉落下来，有造成人身伤害的危险。

绝不能由安装专业人员之外的人进行安装工作和展开连接设备。

· 不正确的安装可能会使设备掉落，造成伤害。

考虑安装处的强度时，请使用安全系数。

· 如果强度不够，则设备可能会掉落，造成伤害。

请勿安装在不能承受负载的地方。

· 如果安装处缺乏足够的强度，则设备可能会掉落。

请勿拆卸或改装壁挂式框架。

·否则可能会损坏监视器或使其掉落，造成人体受伤。

从等离子电视机卸下盖帽之后，将其保管在小孩拿不到的地方。

- 小孩可能会误吞盖帽。

如果您察觉小孩吞下了盖帽，请立即咨询医生。

小心

请勿使用商品目录中指定之外的电视机和监视器。

· 否则电视机或监视器可能会掉落和损坏，造成人体受伤。

请勿安装在任何易受潮、多尘、多烟、有蒸气或热气的地方。

· 否则可能会对等离子电视机产生不利影响，造成火灾或触电。

必须至少由 2 人以上进行等离子电视机的装卸工作。

· 否则等离子电视机可能会掉落，造成伤害。

请勿面向上、面向侧面或倒置地安装。

· 否则可能会使热积累在等离子电视机内，造成火灾。

请勿遮挡通风孔。使用壁挂式框架时，请勿遮挡等离子电视机后表面和墙面之间的空隙。

- 否则可能会导致等离子监视器内部积热，造成火灾。

确保与等离子电视机上、下、左、右各表面之间至少留有10厘米的空间。同时确保与其后侧留有一定空间。

- 否则可能造成火灾。

请仅按说明书中的步骤安装等离子电视机，请勿按其它方法安装。

· 否则本机可能掉落，有造成人身伤害的危险。

安装固定螺丝和电源线时请勿碰上墙内的部件。

· 碰上墙内的任何金属部件都可能会造成触电。

请使用专用组件进行安装。

· 否则，等离子电视机可能会从墙上掉下，并可能造成受伤。

拆下不再使用的框架。

- 否则框架可能会掉落，造成人体受伤。

关于运用本机的要求

1）为电视机选择安装处时请小心，如果安装在直射阳光照射处或暖气机的附近，则因光或热可能会使电视机变色或变形。
2）用柔软干净的布块（如棉布或法兰绒）擦拭清洁壁挂式支架。如果支架非常脏，请用水稀释过的中性洗涤剂去除脏物，然后用干布擦拭干净。不要使用挥发油、稀释剂或家具蜡，否则可能导致涂层剥落。
(有关清洁监视器的信息，请参阅监视器的使用说明书。如果使用化学处理布，请按照化学处理布附带的说明书操作。)
3）切勿在本产品上粘贴胶布或贴纸。这可能会使壁挂式框架表面变脏。请勿长期接触橡胶、乙烯树脂产品等。（否则会造成变质。）
4）等离子电视机的面板是玻璃制的，请勿施加强力或冲击。

小心

此框架仅用于松下等离子电视机（参见第81页）。

用于其它装置可能会不稳定，从而可能造成受伤。

应由专业人员进行安装。

松下公司对任何因安装不正确或使用不当所致的任何财产损失和/或包括死亡在内的严重伤害不承担任何赔偿责任。

TY-WK6P1RW 壁挂式框架（角度可调型）

用于安装壁挂式框架的组件

1基座上部框架	(1)	2框架底座左侧部件(1)	3框架底座右侧部件(1)	4用于组装框架的M5×10螺钉(8)
标签

用于安装的部件

完全组装好的框架的视图

A M8 × 32 内六角锥坑螺钉(4)	D 垫片 (4)
B 碟齿状垫圈 (4) E M5 × 50	用于固定装置的螺钉(
C 绝缘垫片 (4) F 六角扳手 (包括工具) (1)

壁挂式框架安装须知

◆壁挂式框架用于将等离子电视机装在垂直的墙壁上以便观看。请勿装在垂直墙壁之外的任何表面上。
◆为了确保正确的等离子电视机性能，防止故障，请勿安装在下列之处。

· 灭火用喷水器或火灾 / 烟雾感测器附近
· 会产生振动或受到冲撞之处
· 高压电线或动力电源附近
· 会产生磁性、热、水蒸气或油烟之处附近
· 会接触到来自取暖设备热风之处
· 会产生来自空调或其他机器的结露水滴之处

◆请利用适合于安装处的结构和材料的技术进行安装。
◆ 使用适合于要安装框架的墙壁材料（木、铁框、混凝土等）的公称直径为 6 毫米的市售螺钉。
◆请将电视机的电源线插头插入附近的电源插座。
请确保良好的空气流通，使设备的环境温度不超过 40^ C 。否则会使热积累在等离子电视机内，造成故障。
◆将柔软的毛毯或布铺在地板上以免在组装和安装作业中等离子电视机和地板留下印迹或滑痕。
当将部件用螺钉固定时，要确保螺钉不要紧固不充分也不要使其紧固过度。
◆ 进行组装和安装作业或作业过程中移动时，要格外小心以确保安全。
◆请勿将等离子电视机安装在吊灯（聚光灯、卤素灯等）下。否则，外壳可能会因高温弯曲或损坏。

1. 组装壁挂式框架

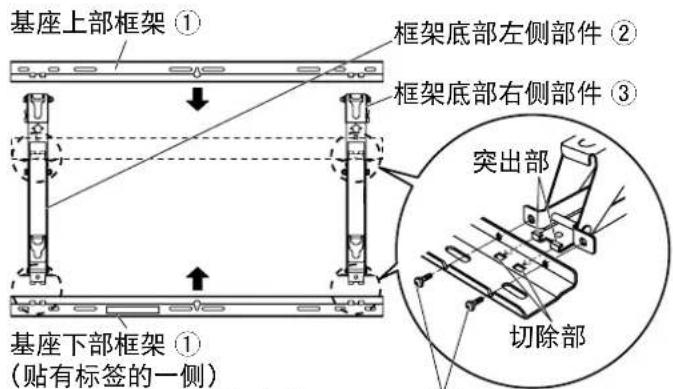

如图所示，安置底座上下侧部件 ① 和框架底部左右侧部件 ② 和 ③ 。

将框架底部左右侧部件的突出部嵌入底座上下侧部件中的切除部（左右侧各2），并用八颗用于组装框架的螺钉④固定部件。

(紧固扭矩：1.2到1.5牛米)

注

- 当您使用组装好的壁挂式支架时，请握住框架底部左右侧部件，握住底座上下侧部件可能使支架变形。

用于组装框架的 M5 × 10 螺钉 ④

2. 检查安装位置的强度

① 壁挂式框架重约 4 千克。

参阅等离子电视机的使用说明书，并检查将安装在壁挂式框架中的等离子电视机的重量。

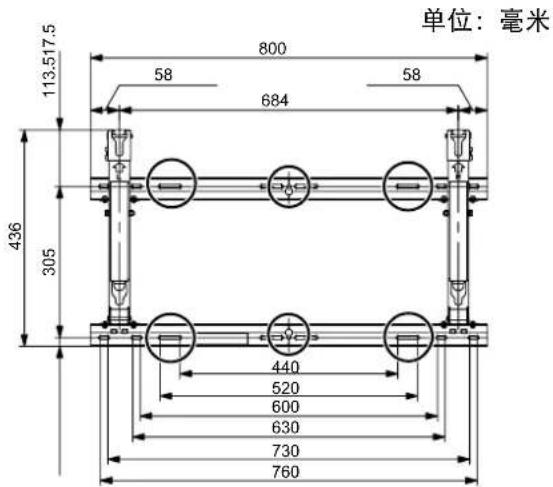

② 参见右侧所示壁挂式框架的轮廓图，并检查所示六个安装位置的墙壁强度。如果任何这些位置强度不够，请进行充分加固。

注

- 在壁挂式框架顶部有九个预先钻好的安装孔，在底部也有九个。 如果墙壁使用木板或其他材料，通过在右侧所示的六个位置固定部件不能确保有足够的安装强度，请使用提供的备用孔。但要记住，取决于安装表面的材料，如果安装螺钉的位置太靠近，表面上可能会产生裂缝。

- 仅在部件上安装或安置等离子电视机：不要安装或安置任何其他产品。

- 有关安装等离子电视机时适用的尺寸，请参见轮廓图（第81页）。

○标记：墙壁安装孔（6处）
使用能够固定部件的螺钉。

3. 将壁挂式框架安装到墙壁上

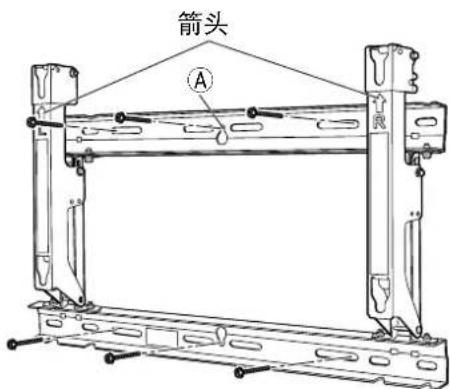

① 安装壁挂式框架，使其上指示的箭头朝上。
② 首先，在上部中央孔 A 固定螺钉。
③ 使用水平仪确保框架不会倾向一侧，然后将螺钉固定在剩下的五个孔中。

注

- 如果在安装壁挂式框架之前需要在墙壁中嵌入螺丝或螺母（例如墙壁是混凝土做的时），则通过将实际壁挂式框架放到墙上位置或从轮廓图计算孔的位置来确定孔的位置，然后嵌入标称6毫米直径或类似的螺丝和螺母。

如果将螺钉嵌入墙壁，确保其伸出墙面10至15毫米。

• 对于安装壁挂式框架到墙上，请使用五金店有售并适合墙壁安装区域材料的标称6毫米直径或类似的螺钉。
• 在至少六个位置固定螺钉。

4. 调整壁挂式框架的角度

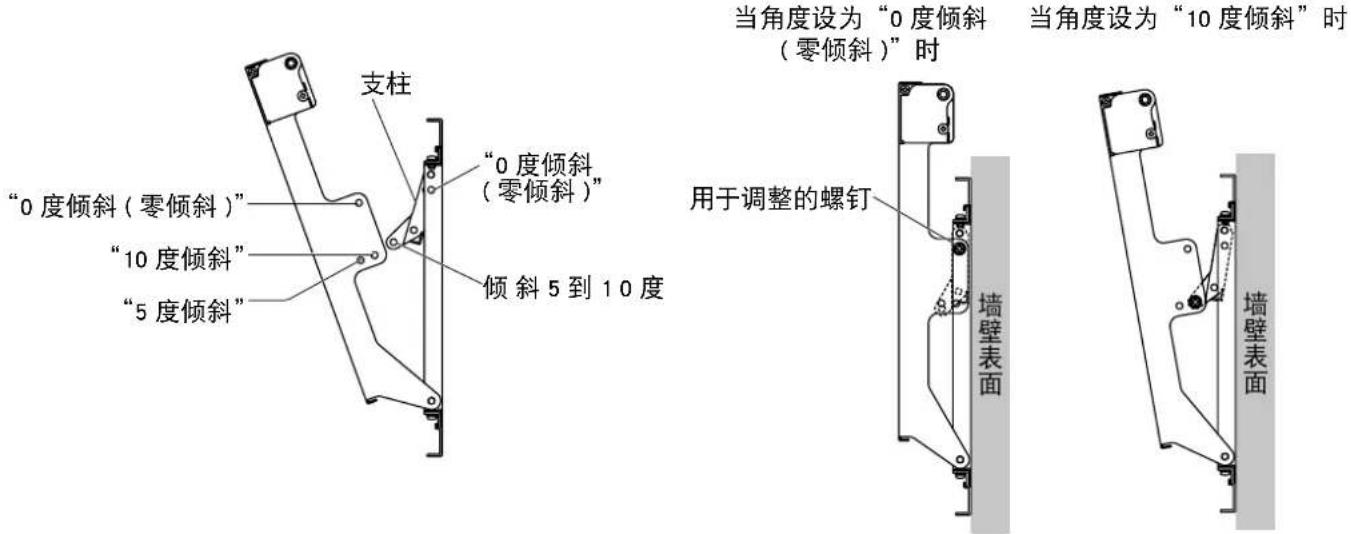

壁挂式框架的角度能以 5 度增量调整为从 “0 度倾斜（零倾斜）” 到 “10 度倾斜” 范围内的三个位置之一。 壁挂式框架在出厂时，角度设为 “0 度倾斜（零倾斜）”。要改变此角度，请卸下用于调整的螺钉并改变支柱的位置。（紧固扭矩：0.8 到 1.0 牛米）

注

- 使用某些类型的HDMI电缆或PC电缆时，电缆可能接触到墙壁并导致电视机上的HDMI端子或PC输入端子损坏。在这种情况下，请调节壁挂式框架的角度，使电缆不会承受任何重量。

5. 将绝缘垫片安装到等离子电视机上

① 将包装等离子电视机的纸板箱上部去掉，并拉下保护袋。从前面支撑等离子电视机，使其不会倒下。

②从纸板箱取出底座。

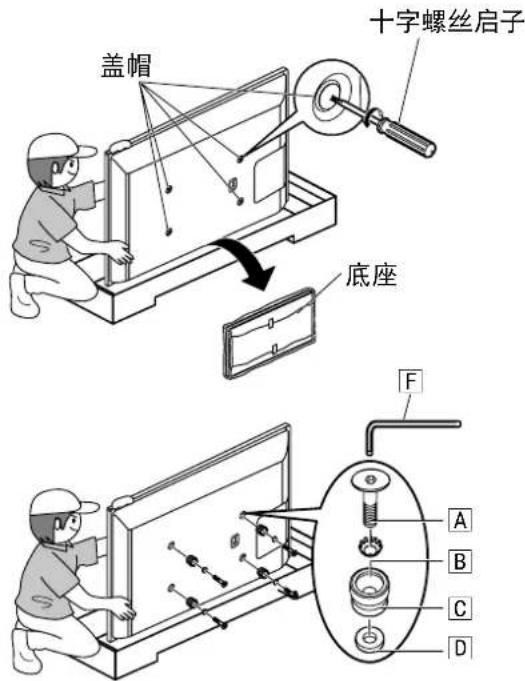

③ 使用十字螺丝启子从等离子电视机卸下盖帽 (x4)。

注

- 卸下盖帽、取出底座和附件之后，请加以保管。（当使用独立的安装台时需要用到它们。）

④ 如右图所示，使用附带的六角扳手 F 将附带 M 8×32 内六角锥坑螺钉 A、碟齿状垫圈 B、绝缘垫片 C 和垫片 D （每个部分四个）安装到之前安装盖帽的位置。（紧固扭矩：3 到 4 牛米）

* 等离子电视机的外观视型号不同而不同，下面的图形是用某型号来做例子。

安装步骤

6. 安装等离子电视机到壁挂式框架及与其他设备的连接

注

• 在安装等离子电视机到壁挂式框架之前，先连接各要连接设备的电缆和电线。
  · 在安装等离子电视机到壁挂式框架时，确保电缆和电线不会夹在等离子电视机和壁挂式框架之间。
• 有关连接等离子电视机到其他设备的信息，请参阅等离子电视机的使用说明书。

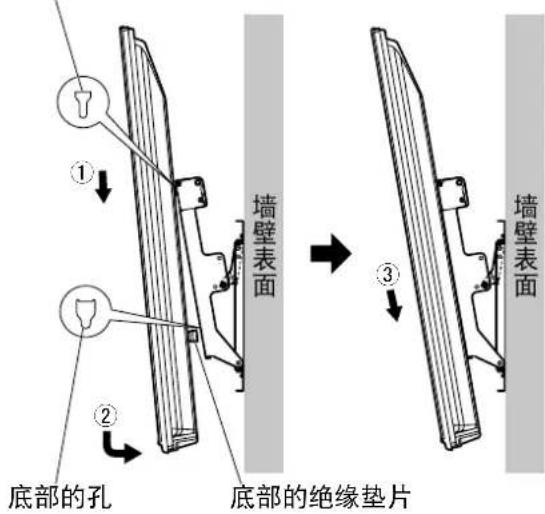

① 将等离子电视机上部的绝缘垫片嵌入壁挂式框架上部的切除部。
② 慢慢放下等离子电视机，将下部的绝缘垫片插入壁挂式框架下部的孔中。
③ 现在降下等离子电视机。

小心

- 如果将等离子电视机抬得太高，其顶部将从壁挂式框架脱开。

7. 固定等离子电视机

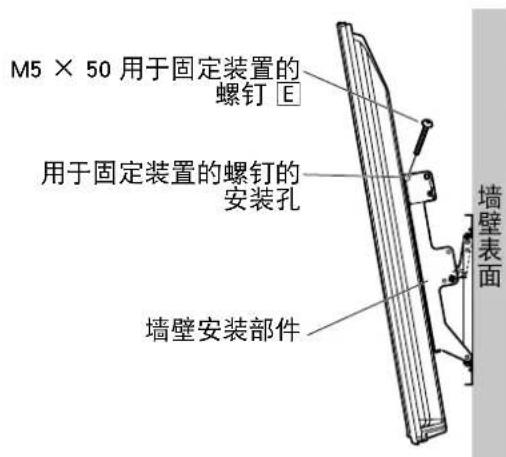

将附带的用于固定装置的螺钉 E (2) 安装到用于固定壁挂式框架左右侧的螺钉安装孔中。

注

· 为防止等离子电视机从壁挂式框架脱开，必须紧固左右侧用于固定装置的螺钉 E 到其底座。

顶部的切除部

连接增加的设备

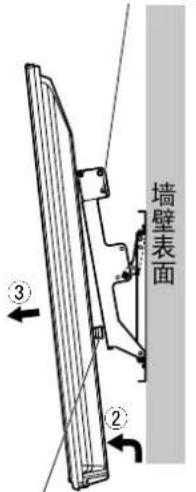

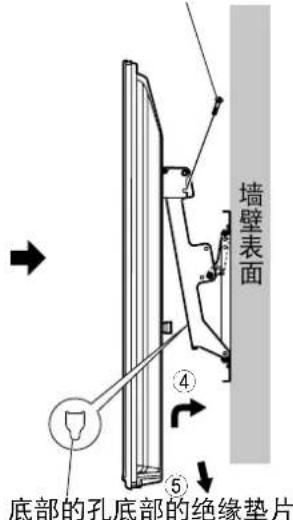

① 卸下用于开合固定等离子电视机的左右侧红色螺钉 ① （左右侧各一）。
② 稍微抬起等离子电视机并往身前拉动，拉出下侧的绝缘垫片。
③ 往身前拉等离子电视机，并连接增加设备的电缆和电线到背面的端子。
④ 稍微抬起等离子电视机，将下部的绝缘垫片插入壁挂式框架下侧的孔中。
⑤ 现在降下等离子电视机。
⑥ 将用于开合固定等离子电视机的左右侧红色标记螺钉 ① （左右侧各一）牢固安装到壁挂式框架侧面红色标记螺钉安装孔中。
(紧固扭矩：1.2 到 1.5 牛米)

注

- 连接设备到等离子电视机需要由专门的安装技师来完成。

①
用于固定和解除等离子电视机的红色标记螺钉①
6
用于固定和解除等离子电视机的红色标记螺钉①

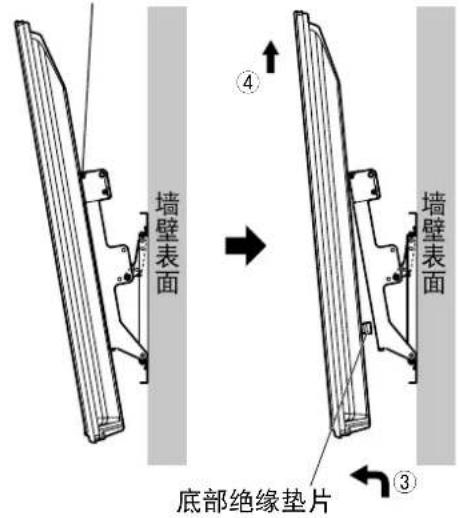

如何从壁挂式框架卸下等离子电视机

① 移除安装在壁挂架侧面上的用于固定装置的螺钉 E （左右各一个）。
② 拔下连接等离子电视机到其他组件的电缆。
③ 在抬起等离子电视机底部的同时，将等离子电视机向您侧拉动。
④ 解除底部绝缘垫片之后，将等离子电视机竖直抬起。

注

· 从壁挂式框架取下等离子电视机需要由专门人员来完成。

M5 × 50 用于固定装置的螺钉 E
