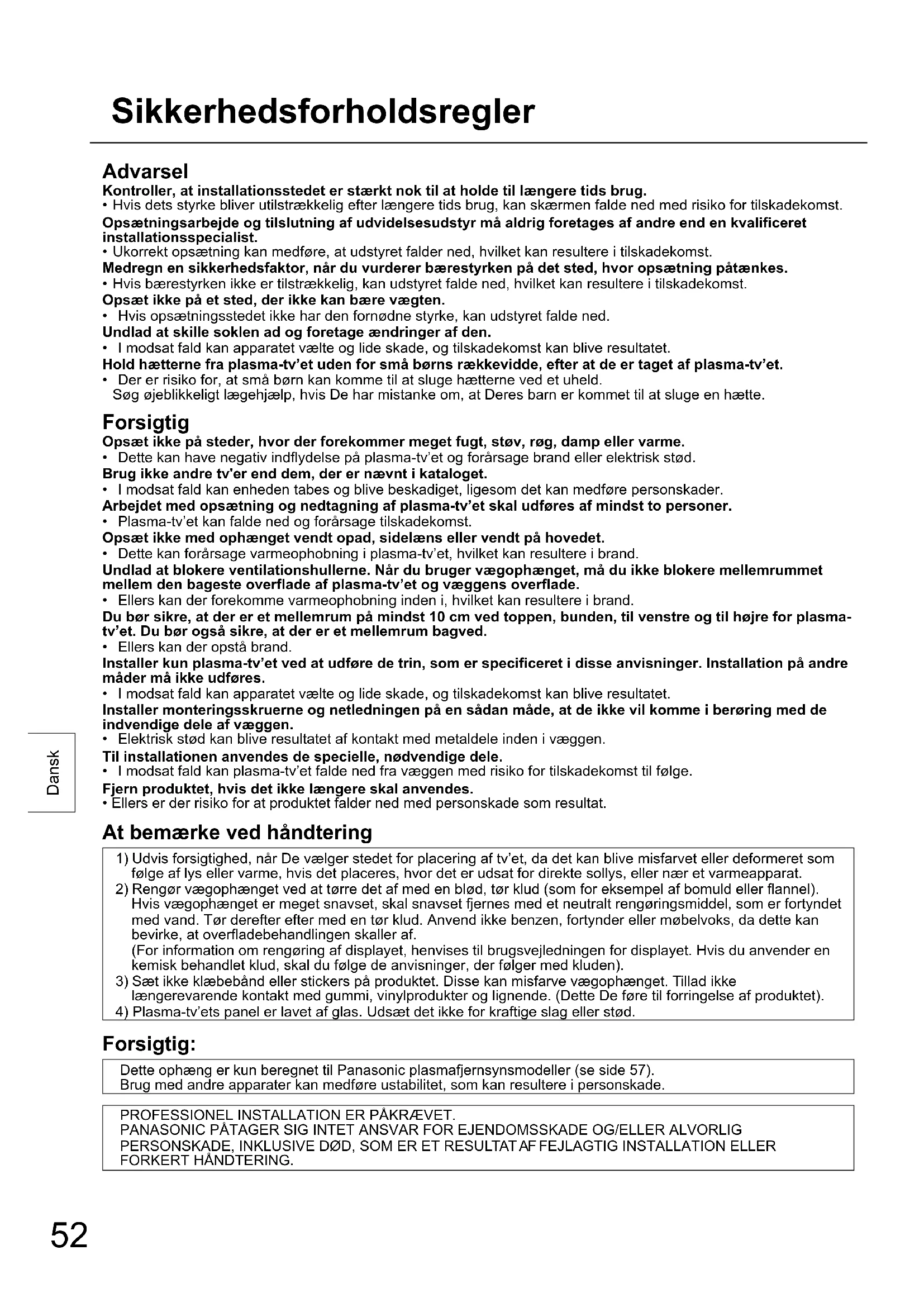

• Endast en yrkesman får ta bort plasma-TV:n från väggfästet.52 Dansk Sikkerhedsforholdsregler Advarsel Kontroller, at installationsstedet er stærkt nok til at holde til længere tids brug.

• Hvis dets styrke bliver utilstrækkelig efter længere tids brug, kan skærmen falde ned med risiko for tilskadekomst. Opsætningsarbejde og tilslutning af udvidelsesudstyr må aldrig foretages af andre end en kvalificeret installationsspecialist.

• Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst. Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætning påtænkes.

• Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere i tilskadekomst. Opsæt ikke på et sted, der ikke kan bære vægten.

• Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned. Undlad at skille soklen ad og foretage ændringer af den.

• I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet. Hold hætterne fra plasma-tv’et uden for små børns rækkevidde, efter at de er taget af plasma-tv’et.

• Der er risiko for, at små børn kan komme til at sluge hætterne ved et uheld. Søg øjeblikkeligt lægehjælp, hvis De har mistanke om, at Deres barn er kommet til at sluge en hætte. Forsigtig Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.

• Dette kan have negativ indflydelse på plasma-tv’et og forårsage brand eller elektrisk stød. Brug ikke andre tv'er end dem, der er nævnt i kataloget.

• I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader. Arbejdet med opsætning og nedtagning af plasma-tv’et skal udføres af mindst to personer.

• Plasma-tv’et kan falde ned og forårsage tilskadekomst. Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet.

• Dette kan forårsage varmeophobning i plasma-tv’et, hvilket kan resultere i brand. Undlad at blokere ventilationshullerne. Når du bruger vægophænget, må du ikke blokere mellemrummet mellem den bageste overflade af plasma-tv’et og væggens overflade.

• Ellers kan der forekomme varmeophobning inden i, hvilket kan resultere i brand. Du bør sikre, at der er et mellemrum på mindst 10 cm ved toppen, bunden, til venstre og til højre for plasma- tv’et. Du bør også sikre, at der er et mellemrum bagved.

• Ellers kan der opstå brand. Installer kun plasma-tv’et ved at udføre de trin, som er specificeret i disse anvisninger. Installation på andre måder må ikke udføres.

• I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet. Installer monteringsskruerne og netledningen på en sådan måde, at de ikke vil komme i berøring med de indvendige dele af væggen.

• Elektrisk stød kan blive resultatet af kontakt med metaldele inden i væggen. Til installationen anvendes de specielle, nødvendige dele.

• I modsat fald kan plasma-tv’et falde ned fra væggen med risiko for tilskadekomst til følge. Fjern produktet, hvis det ikke længere skal anvendes.

• Ellers er der risiko for at produktet falder ned med personskade som resultat. At bemærke ved håndtering

1) Udvis forsigtighed, når De vælger stedet for placering af tv’et, da det kan blive misfarvet eller deformeret som

følge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.

2) Rengør vægophænget ved at tørre det af med en blød, tør klud (som for eksempel af bomuld eller flannel).

Hvis vægophænget er meget snavset, skal snavset fjernes med et neutralt rengøringsmiddel, som er fortyndet med vand. Tør derefter efter med en tør klud. Anvend ikke benzen, fortynder eller møbelvoks, da dette kan bevirke, at overfladebehandlingen skaller af. (For information om rengøring af displayet, henvises til brugsvejledningen for displayet. Hvis du anvender en kemisk behandlet klud, skal du følge de anvisninger, der følger med kluden).

3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve vægophænget. Tillad ikke

længerevarende kontakt med gummi, vinylprodukter og lignende. (Dette De føre til forringelse af produktet).

4) Plasma-tv’ets panel er lavet af glas. Udsæt det ikke for kraftige slag eller stød.

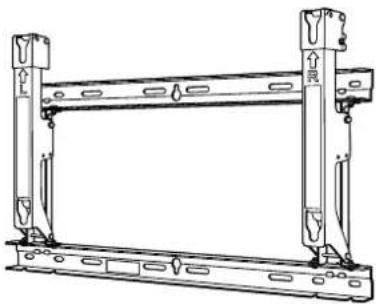

Dansk Komponenter [ Illustrationerne i denne brugsvejledning er kun til illustrationsformål.] TY-WK6P1RW Vægophæng (justerbar vinkeltype) Dele, der anvendes til at samle vægophænget Øverste basis-beslag (1) Venstre beslag til ophæng (1) Højre beslag til ophæng (1) M5 × 10-skruer til samling af anordningen (8) Nederste basis-beslag (1)Etiket Dele, som anvendes til installationen Billede af fuldt samlet anordning M8 × 32 unbraco-undersænkskruer (4) Mellemringe (4) Krumme skiver med tænder (4) M5 × 50 Skrue til fastgørelse af enheden (2) Isolationsmellemstykker (4) Unbraconøgle (medfølgende værktøj) (1) Forsigtighedsregler for opsætning af vægophæng ♦ Vægophænget er til brug ved ophængning af plasma-tv’et, på en lodret væg. Opsæt ikke på en anden overfladen end en lodret væg. ♦ For at sikre at plasma-tv’et virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter. • Nær sprinklere eller brand- og røgdetektorer • Hvor der er risiko for udsættelse for vibrationer eller stød • Nær højspændingsledninger eller dynamiske strømforsyninger • Tæt på højspændingsledninger eller dynamiske strømkilder • Steder udsat for luftstrøm fra opvarmningsinstallationer • Hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat ♦ Foretag opsætning, idet der anvendes teknikker, der passer til strukturen og materialerne på opsætningsstedet. ♦ Anvend M6 skruer, der fås i handlen og som er egnede til det materiale, som væggens overflade består af (træ, stålramme, beton, osv.), når ophænget skal sættes op på væggen. ♦ Netledningsstikket skal sættes i en stikkontakt, der er nem at komme til. ♦ Sørg for god luftventilation, således at udstyrets omgivelsestemperatur ikke overstiger 40 °C. Negligeres dette, kan det medføre varmeophobning i plasma-tv’et, hvilket vil føre til fejlfunktion. ♦ Læg et blødt tæppe eller et stykke stof på gulvet, således at plasma-tv’et og gulvet ikke får mærker eller ridser under samlingen og installationsarbejdet. ♦ Når De skruer delene fast, skal De sørge for, at skruerne hverken er utilstrækkeligt strammet eller strammet for meget. ♦ Vær påpasselig med at opretholde sikkerheden omkring Dem, når De udfører samlings- og installationsarbejdet, eller når De bevæger Dem omkring under arbejdet. ♦ Installer ikke plasma-tv under loftslamper (spotlys, halogenlamper etc.). Dette kan bevirke, at kabinettet bliver skævt eller på anden måde lider skade på grund af den stærke varme.54 Dansk Opsætningsprocedure [Anvend aldrig nogen anden metode til installation end den specificerede.]

1. Samling af vægophænget

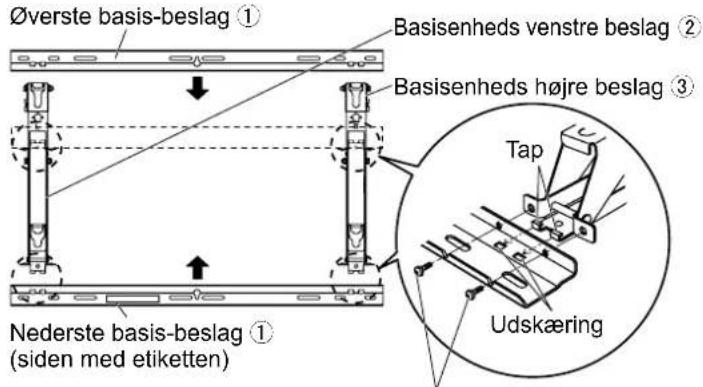

Anbring det øverste og nederste basisbeslag og de venstre og højre basisbeslag og som vist på illustrationen. Sæt fremspringene (tapperne) på basisenhedens venstre og højre beslag ind i udskæringerne (2 til venstre og 2 til højre) i basisenhedens øverste og nederste beslag, og fastgør delene ved hjælp af de otte skruer til samling af anordningen. (Stramningsmoment: 1,2 til 1,5 N•m) Basisenheds højre beslag Øverste basis-beslag Nederste basis-beslag (siden med etiketten) Tap Udskæring Basisenheds venstre beslag

M5 × 10-skruer til samling af anordningen Bemærk:

• Hold venligst i venstre og højre basis-beslag til ophængning, når du arbejder med vægophænget. Hvis du holder i øverste og nederste basis-beslag, kan enheden blive deformeret.

2. Bekræftelse af installationsstedets

styrke Vægophænget vejer omkring 4 kg. Se brugsvejledningen for plasma-tv’et og kontroller vægten af det plasma-tv’, som skal anbringes i vægophænget. Se tegningen af vægophænget, som vises til højre, og kontroller væggens styrke ved de seks viste installationspunkter. Sørg for tilstrækkelig forstærkning, hvis styrken ved et eller flere af disse punkter er utilstrækkelig. Enhed: mm

mærke: Vægmonteringshuller (på 6 steder) Anvend altid skruerne til at fastgøre anordningen. Bemærk:

• Der er ni forudborede monteringshuller øverst og yderligere ni på undersiden af vægophænget. Anvend de ekstra huller, hvis træ eller andre materialer anvendes til væggen og en tilstrækkelig monteringsstyrke ikke kan opnås ved at fastgøre anordningen ved de seks positioner, som vises til højre. Vær dog opmærksom på, at afhængigt af hvilke materialer monteringsoverfladen er lavet af, kan der opstå revner i overfladen, hvis skruerne anvendes i positioner, der sidder for tæt ved hinanden.

• Monter eller anbring kun plasma-tv’et på anordningen. Andre apparater må ikke anbringes på den.

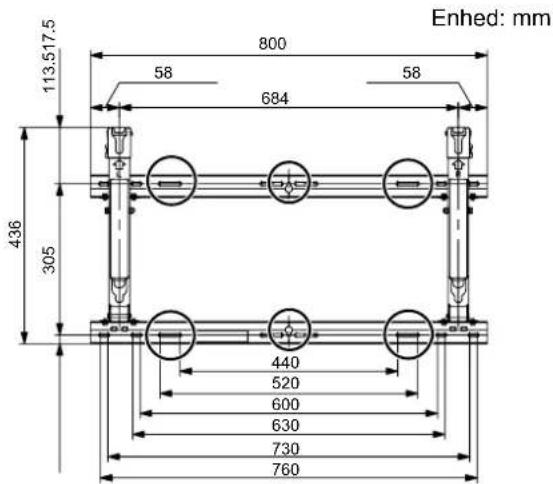

• For detaljer om de anvendte mål, når plasma-tv’et monteres, henviser vi til tegningen (på side 57).

3. Installation af vægophænget på væggen

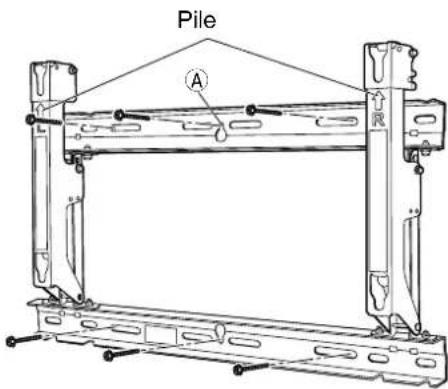

Installer vægophænget således, at dets pilemarkeringer viser opad. Fastgør først og fremmest skruen i det øverste midterhul . Anvend et vaterpas for at sikre, at anordningen ikke hælder til en af siderne, og stram derefter skruerne i de fem tilbageværende huller. Pile

• Hvis det er nødvendigt at indlejre skruer eller møtrikker i væggen inden installationen af vægophænget fordi væggen er lavet af beton eller lignende materialer, skal hullernes positioner bestemmes ved at man anbringer den faktiske vægophængsanordning eller ved at man beregner dem ud fra figurerne på tegningen og derefter indlejrer skruer eller møtrikker med en nominel diameter på 6 mm eller tilsvarende. Hvis du indstøber skruerne, skal du sørge for, at de stikker ud fra væggens overflade med 10 til 15 mm.

• Til installation af vægophænget på væggen skal der anvendes skruer med en nominel diameter på 6 mm eller tilsvarende, som kan fås hos isenkræmmeren, og som er velegnede til materialet på væggens installationssted.

• Fastgør skruerne på mindst seks steder. Dansk55 Dansk

4. Indstiling af vægophængets vinkel

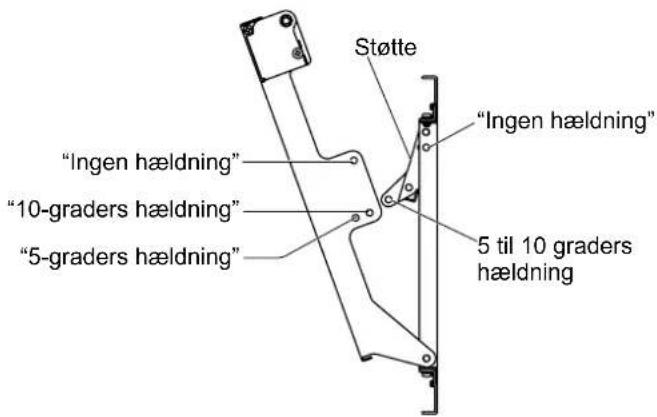

Vægophængningsanordningens vinkel kan indstilles i 5-graders trin til en ud af tre positioner, som rangerer fra “0- graders (ingen hældning)” til “10-graders hældning”. Når vægophænget leveres fra fabrikken, er vinklen indstillet til “Ingen hældning”. For at ændre denne vinkel, skal du fjerne de skruer, der anvendes til justering og ændre støttens stilling. (Stramningsmoment: 0,8 til 1,0 N•m) “Ingen hældning” “10-graders hældning” “5-graders hældning” Støtte “Ingen hældning” 5 til 10 graders hældning Når vinklen er indstillet til “Ingen hældning” Når vinklen er indstillet til “10-graders hældning” Vægflade Skruer, der anvendes til justering. Vægflade Bemærk:

• Når visse typer HDMI-kabler eller PC-kabler anvendes, kan kablet komme i berøring med væggen og øve skade på HDMI- terminalen eller PC-indgangsterminalen på fjernsynet. I et sådant tilfælde skal man justere vinklen på vægophænget, således at kablet ikke udsættes for nogen vægt.

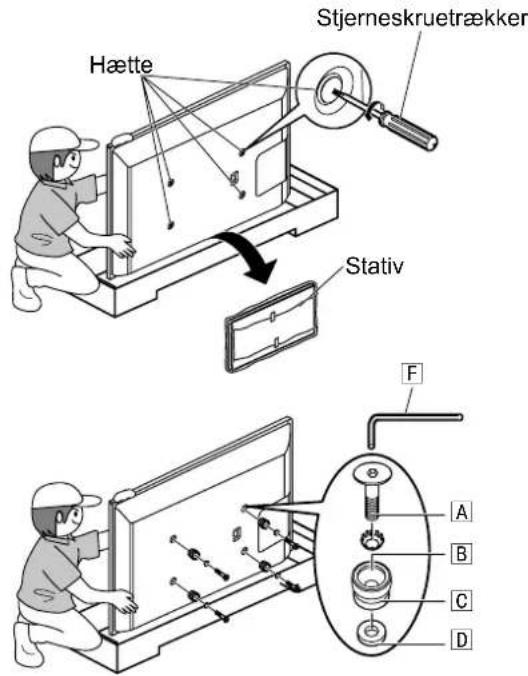

isolationssmellemstykkerne på plasma-tv’et Tag oversiden af papkassen med plasma-tv’et og træk derefter beskyttelsesposen ned. Understøt plasma-tv’et fra forsiden, så det ikke vælter. Tag stativet ud af papkassen. Anvend en stjerneskruetrækker til at fjerne hætterne (4) fra plasma-tv’et.

• Plasma-tv’ets udseende varierer alt efter modellen. Den nedenstående figur er et eksempel på en gældende model. Hætte

Stjerneskruetrækker Stativ Bemærk:

• Når hætterne er taget af og stativet og ekstratilbehøret er taget ud, skal disse dele opbevares på et sikkert sted. (De skal anvendes igen, hvis der anvendes et separat installationsstativ). Som vist på illustrationen til højre, installeres tilbehørsdelene M8 × 32 unbraco-undersænkskruerne , de konkave skiver med tænder , isolationsmellemstykkerne og mellemstykkerne (× 4 for hver del) med brug af den medfølgende unbraconøgle på de steder, hvor hætterne sad. (Stramningsmoment: 3 til 4 N•m)56 Dansk

6. Montering af plasma-tv’et på

vægophænget og tilslutning til de andre komponenter Øverste udskæring Nederste isolationsmellemstykke

Hul i bunden Vægflade Vægflade Bemærk:

• Sæt tilslutningsdelenes kabler og ledninger i forbindelse, inden plasma-tv’et monteres på vægophænget.

• Når plasma-tv’et monteres på vægophænget, skal man sørge for, at kabler og ledninger ikke kommer i klemme mellem plasma-tv’et og vægophænget.

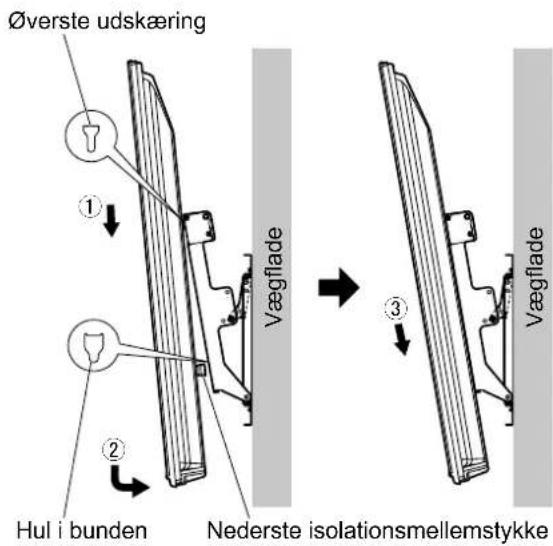

• Vi henviser til instruktionsvejledningen for plasma-tv’et angående tilslutning af plasma-tv’et til de andre komponenter. Sæt isolationsmellemstykkerne øverst på plasma-tv’et ind i udskæringen øverst på vægophænget. Sænk plasma-tv’et langsomt og sæt isolationsmellemstykkerne på undersiden ind i hullerne på den nederste del af vægophænget. Sænk nu plasma-tv’et FORSIGTIG

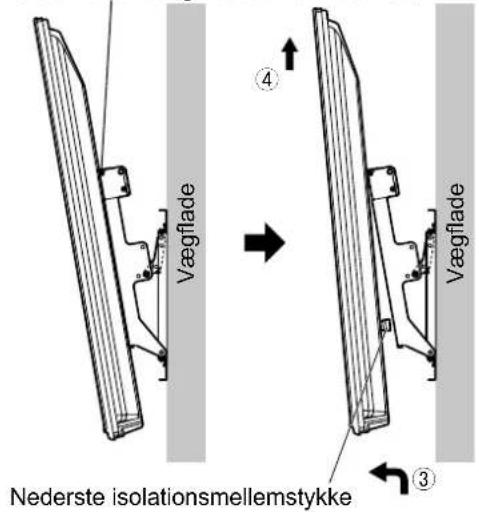

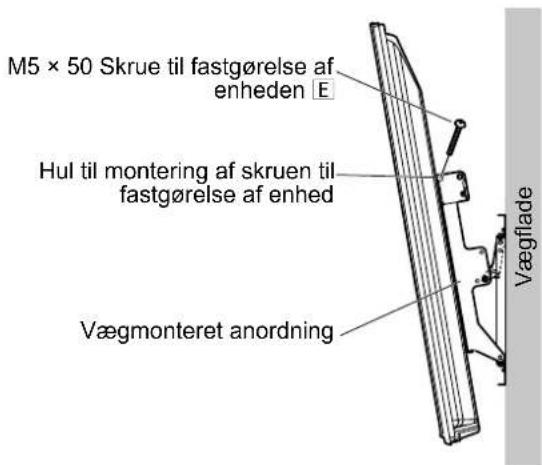

• Hvis plasma-tv’et løftes for meget, vil dets øverste del går af vægophænget. Hul til montering af skruen til fastgørelse af enhed M5 × 50 Skrue til fastgørelse af enheden Vægmonteret anordning Vægflade

7. Fastgøring af plasma-tv’et

Installer skruerne (2) (ekstratilbehør) til fastgøring af enheden i skruernes monteringshuller til fastgørelse af enhed på siderne (venstre og højre) på vægophænget. Bemærk:

• For at forhindre at plasma-tv’et går løs fra vægophænget, skal skruerne til fastgørelse af enhed til venstre og højre strammes godt og så de går helt i bund. Tilslutning af yderligere komponenter Fjern de venstre og højre med rødt markerede skruer (en til venstre og en til højre), som anvendes til at fastholde og frigøre plasma-tv’et. Løft plasma-tv’et en smule og træk isolationsmellemstykkerne ved undersiden ud, idet plasma- tv’et trækkes fremad. Træk plasma-tv’et fremad og sæt tilslutningsdelenes kabler og ledninger i terminalerne på bagsiden. Løft plasma-tv’et en smule og sæt de nederste isolationsmellemstykker ind i hullerne på den nederste del af vægophænget. Sænk nu plasma-tv’et Fastgør de venstre og højre med rødt afmærkede skruer (en til venstre og en til højre), som anvendes til at fastholde og frigøre plasma-tv’et i de med rødt afmærkede skruemonteringshuller på siden af vægophænget. (Stramningsmoment: 1,2 til 1,5 N•m) Skrue mærket med rødt , som anvendes til fastholde og frigøre plasma-tv’et Hul i bundenNederste isolationsmellemstykke

Skrue mærket med rødt , som anvendes til fastholde og frigøre plasma-tv’et

Vægflade Vægflade Bemærk:

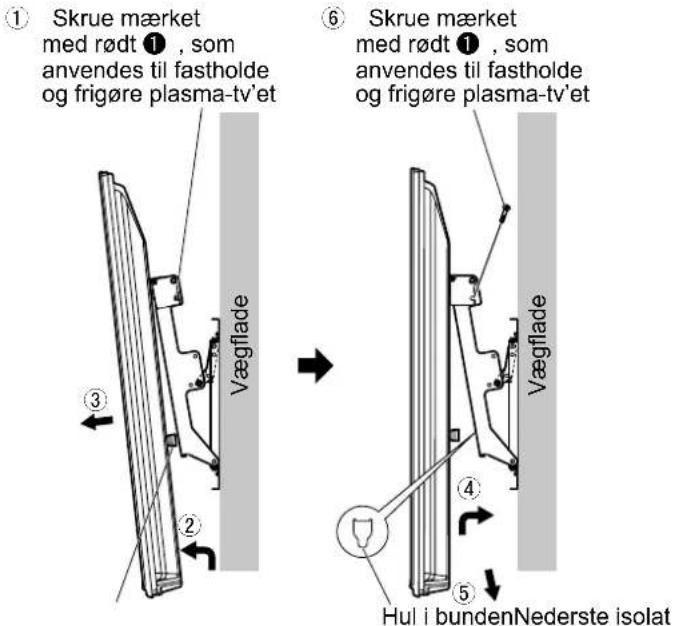

• Få hjælp af en kvalificeret installatør, når komponenterne skal sluttes til plasma-tv’et. Opsætningsprocedure57 Dansk Hvordan plasma-tv’et tages af vægophænget Fjern skruerne til fastholdelse af enhed (en til venstre og en til højre), som er monteret på siderne af vægophænget. Tag de ledninger, som forbinder plasma-tv’et til de andre enheder, ud af forbindelse. Løft undersiden af plasma-tv’et og træk samtidigt plasma- tv’et mod dig. Løft plasma-tv’et lige op, når isolationsstykkerne på undersiden er frigjort. Nederste isolationsmellemstykke M5 × 50 Skrue til fastgørelse af enheden

Vægflade Vægflade Bemærk:

• Kun en fagmand bør fjerne plasma-tv’et fra vægophænget.58
