TYWK6P1RW - Televisor PANASONIC - Manual de utilização gratuito

Tipo de produto	Suporte de parede ajustável para televisor plasma
Modelo	TY-WK6P1RW
Marca	Panasonic
Compatibilidade	Televisores plasma Panasonic (consulte a lista na página 33)
Material	Metal (aço)
Peso	Aproximadamente 4 kg
Dimensões (L × A)	800 × 436 mm
Ângulo de inclinação	0°, 5° ou 10° (ajustável em incrementos de 5°)
Tipo de fixação na parede	Vertical, com 6 parafusos Ø6 mm
Parafusos fornecidos	4 parafusos M8×32 de cabeça escareada, 4 arruelas cónicas, 4 arruelas isolantes, 4 arruelas de espaçamento, 2 parafusos de aperto M5×50
Ferramentas fornecidas	Chave hexagonal
Instalação	Por um profissional qualificado obrigatório
Manutenção	Limpar com um pano macio e seco; não usar benzeno, diluente ou cera
Precauções	Não instalar perto de fontes de calor, humidade, poeira; deixar um espaço de pelo menos 10 cm ao redor para ventilação
Peso máximo suportado	Depende do modelo do televisor (verificar no manual do televisor)
Reparabilidade	Peças de reposição não especificadas; confiar qualquer reparação a um profissional

Perguntas frequentes - TYWK6P1RW PANASONIC

Qual é o peso máximo que este suporte de parede pode suportar?

O peso suportado depende do modelo do televisor plasma Panasonic. Consulte o manual do televisor para saber o seu peso e verifique a solidez da parede. O suporte em si pesa aproximadamente 4 kg.

Posso instalar este suporte eu mesmo?

Não, a instalação deve ser realizada por um técnico de instalação competente para evitar qualquer risco de queda e ferimentos.

Que tipos de parafusos usar para fixar a placa na parede?

Use parafusos de diâmetro nominal 6 mm adequados à natureza da parede (madeira, betão, aço, etc.). Não são fornecidos; compre-os numa loja de ferragens.

Como ajustar o ângulo de inclinação do televisor?

O ângulo é ajustável em 3 posições: 0°, 5° e 10°. Para alterá-lo, remova os parafusos de ajuste e mova a perna de suporte para a posição desejada, depois aperte os parafusos (torque 0,8-1,0 N·m).

Quais modelos de televisores são compatíveis com este suporte?

Este suporte é concebido exclusivamente para os televisores plasma Panasonic listados na página 33 do manual. Usá-lo com outro modelo pode ser perigoso.

Como limpar o suporte de parede?

Limpe-o com um pano macio e seco (algodão ou flanela). Se estiver muito sujo, use um detergente neutro diluído em água e depois seque com um pano seco. Não use benzeno, diluente ou cera.

O que fazer se meu televisor precisar ser removido do suporte?

A remoção deve ser realizada por um profissional. Siga as etapas do manual: desaperte os parafusos de aperto, desconecte os cabos, levante o televisor e remova-o das arruelas.

Por que devo deixar um espaço ao redor do televisor?

Para evitar sobreaquecimento, deixe pelo menos 10 cm ao redor e um espaço na parte traseira para ventilação. Não bloqueie as aberturas de ventilação.

Quais são os riscos se a instalação estiver incorreta?

Uma instalação incorreta pode causar a queda do televisor, resultando em lesões graves ou até morte. A Panasonic declina toda a responsabilidade em caso de danos materiais ou corporais.

Onde encontrar a lista de peças fornecidas com o suporte?

O manual detalha as peças: fixações de base (superior, inferior, esquerda, direita), parafusos M5×10, parafusos M8×32, arruelas, chave hexagonal, etc. Verifique se tudo está presente antes da instalação.

MANUAL DE UTILIZADOR TYWK6P1RW PANASONIC

Verifique se o local de instalação é suficientemente resistente para suportar uma utilização a longo prazo.

- Se a resistência se tornar insuficiente durante uma utilização prolongada, o televisor com ecrã de plasma pode cair e provocar ferimentos em alguém.

O trabalho de montagem e ligação do equipamento só pode ser feita por um técnico de instalação qualificado.

- Uma montagem incorrecta pode fazer cair o equipamento e ferir alguém.

Inclua um factor de segurança quando calcular a resistência do local de montagem proposto.

- Se a resistência não for suficiente o televisor pode cair e ferir alguém.

Não faça a montagem num local que não suporte a carga.

- Se o local de montagem não for suficientemente resistente o equipamento pode cair.

Não desmonte nem modifique o suporte de instalação na parede.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Depois de retirar as tampas do televisor com ecrã de plasma, guarde-as longe do alcance de crianças pequenas.

- Uma criança pequena pode engolir acidentalmente a tampa.

Se achar que o seu filho engoliu a tampa, consulte imediatamente um médico.

ATENÇÃO

Não utilize um televisor e ecrãs diferentes dos indicados no catálogo.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Não faça a montagem em locais onde haja humidade, pó, fumo, vapor ou calor.

- Isso pode afectar o televisor com ecrã de plasma e provocar um incêndio ou choque eléctrico.

O trabalho de montagem ou desmontagem do televisor com ecrã de plasma tem de ser feito, pelo menos, por duas pessoas.

- O televisor com ecrã de plasma pode cair e ferir alguém.

Não o monte virado para cima, para os lados ou ao contrário.

- Se o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar um incêndio.

Não bloqueie as ranhuras de ventilação. Quando utilizar o suporte de instalação na parede, não bloqueie o espaço entre a superfície traseira do televisor com ecrã de plasma e a superfície da parede.

- Se o fizer, poderá ocorrer uma acumulação de calor que poderá provocar um incêndio.

Deixe um espaço de pelo menos 10 cm por cima, por baixo, do lado esquerdo e do lado direito do televisor com ecrã de plasma. Deixe também algum espaço na parte de trás.

- Se não o fizer, poderá ocorrer um incêndio.

Instale o televisor com ecrã de plasma seguindo os passos especificados nestas instruções: Não faça a instalação de uma maneira diferente.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Instale os parafusos de fixação e o cabo de alimentação de maneira a que não fiquem em contacto com as peças do interior da parede.

- O contacto com objectos metálicos que possam existir no interior da parede pode provocar um choque eléctrico.

Utilize as peças especiais fornecidas para a instalação.

- Se não o fizer, o televisor com ecrã de plasma pode cair da parede e ferir alguém.

Retire o equipamento que não vai utilizar mais.

- Se não o fizer, o equipamento pode cair e ferir alguém.

Requisitos de manuseamento

1) Tenha cuidado ao seleccionar o local para instalação do televisor porque se o colocar num local onde esteja exposto directamente à luz solar ou junto de um aquecedor, pode perder a cor ou ficar deformado devido à luz ou calor.
2) Limpe o suporte de instalação na parede com um pano seco e macio (de algodão ou flanela). Se o suporte estiver muito sujo, limpe-o com um pano humedecido numa solução de detergente neutro e água e depois seque-o com um pano seco. Não utilize benzina, diluente ou cera para móveis pois pode danificar o revestimento. (Para informações sobre a limpeza do ecrã, consulte o manual de instruções do ecrã. Se utilizar um pano com tratamento químico, siga as instruções fornecidas com o pano.)
3) Não cole fita adesiva ou etiquetas auto-colantes no equipamento. Se o fizer, pode sujar a superfície do suporte de instalação na parede. Não o deixe em contacto prolongado com produtos de borracha, vinil ou outros do género. (Se o fizer, pode deteriorar o equipamento.)
4) O painel do televisor com ecrã de plasma é de vidro. Não faça demasiada força nem bata no painel.

Atenção:

Este suporte destina-se apenas aos modelos de televisor com ecrã de plasma da Panasonic (Consulte a página 45). A utilização com outros aparelhos pode causar instabilidade e ferir alguém.

A INSTALAÇÃO TEM DE SER FEITA POR UM PROFISSIONAL.

A PANASONIC NÃO SE RESPONSABILIZA POR DANOS MATERIAIS E/OU FERIMENTOS GRAVES, INCLUINDO A MORTE RESULTANTES DE UMA INSTALAÇÃO MAL FEITA OU DE UM MANUSEAMENTO INCORRECTO.

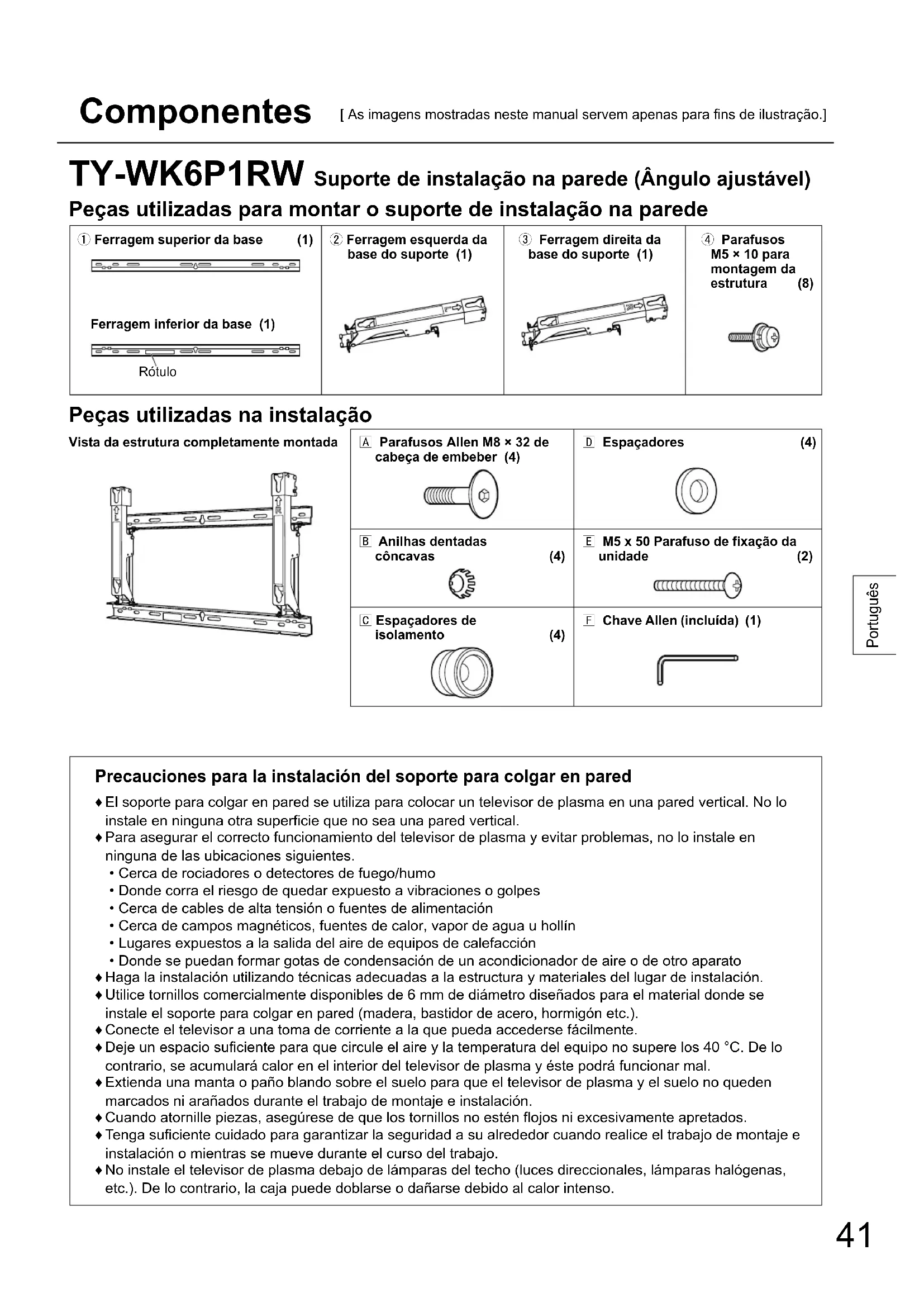

TY-WK6P1RW Suporte de instalação na parede (Ângulo ajustável)

Peças utilizadas para montar o suporte de instalação na parede

① Ferragem superior da base (1)

Ferragem inferior da base (1)

② Ferragem esquerda da base do suporte (1)

③ Ferragem direita da base do suporte (1)

④ Parafusos M5 × 10 para montagem da estrutura (8)

Peças utilizadas na instalação

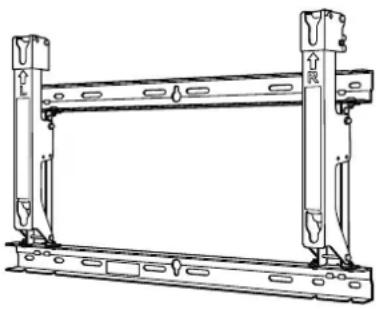

Vista da estrutura completamente montada

B Anilhas dentadas côncavas

(4)
(4)

E M5 x 50 Parafuso de fixação da unidade (2)

C Espaçadores de isolamento

(4)

F Chave Allen (incluída) (1)

1. Montagem do suporte de instalação na parede

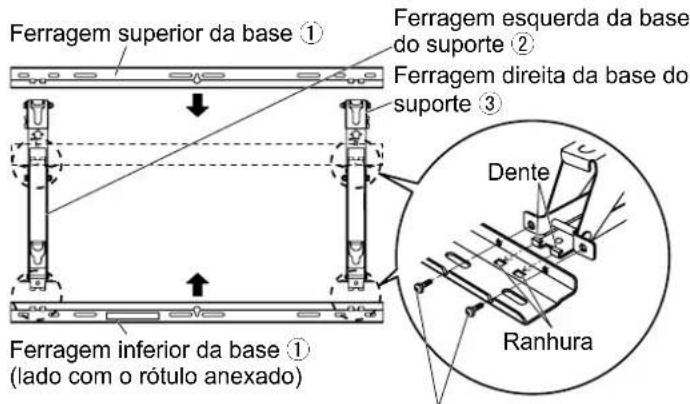

Coloque a ferragem superior e inferior da base ① e as ferragens esquerda e direita da base do suporte

② e ③, como se mostra na figura.

Encaixe as saliências (dentes) das ferragens esquerda e direita da base do suporte nas ranhuras (2 no lado esquerdo e 2 no lado direito) das ferragens superior e inferior da base e fixe as peças com os oito parafusos ④ para montar a estrutura. (Binário de aperto: 1,2 a 1,5 N•m)

Nota

- Enquanto estiver a trabalhar com o suporte de montagem na parede montado, agarre-o pelas ferragens esquerda e direita da base. Se o agarrar pelas ferragens superior e inferior da base pode deformar a unidade.

Parafusos M5 × 10 para montagem da estrutura ④

2. Verificação da resistência do local de instalação

① O suporte de instalação na parede pesa cerca de 4 kg. Consulte o manual de instruções do televisor com ecrã de plasma e verifique o peso do modelo que vai instalar no suporte.

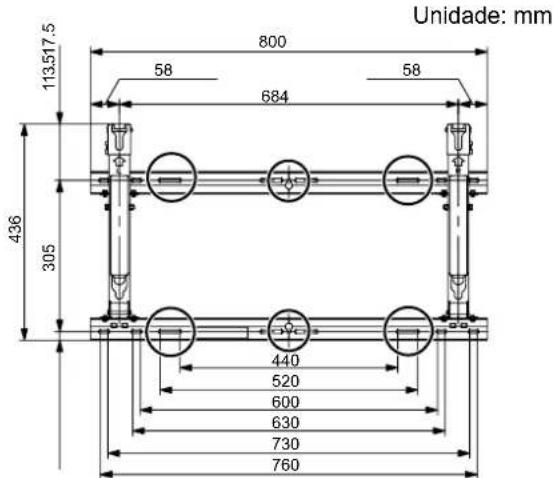

② Consulte o desenho do suporte de instalação na parede mostrado à direita e verifique a resistência da parede nas seis posições de instalação indicadas. Se a resistência de uma destas posições não for suficiente, reforçe-a adequadamente.

Notas

• Há nove orifícios de montagem pré-furados na parte superior e outros nove na parte inferior do suporte de instalação na parede. Se a parede for de madeira ou de outro material e não for possível garantir um nível suficiente de resistência para a instalação, utilize os orifícios restantes existentes e fixe a estrutura nas seis posições mostradas à direita.
  No entanto, não esqueça de que, dependendo dos materiais da superfície de montagem, podem aparecer rachas na superfície se
  colocar os parafusos em posições demasiado perto umas das outras.
• Não monte nem coloque nada a não ser um televisor com ecrã de plasma na estrutura: Não monte nem coloque qualquer outro produto.
• Para obter detalhes sobre as dimensões que se aplicam quando o televisor com ecrã de plasma é montado, consulte o desenho (na página 45).

3. Montagem do suporte de instalação na parede

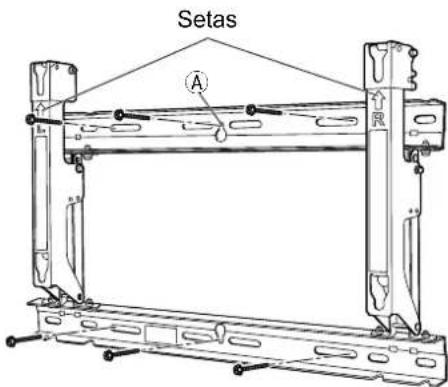

① Monte o suporte de instalação na parede de maneira a que as setas indicadas no mesmo fiquem a apontar para cima.
② Primeiro de tudo, aperte o parafuso do orifício central superior A.
③ Use um nível para garantir que a estrutura não está inclinada para um lado e depois aperte os parafusos dos cinco orifícios restantes.

Notas

• Se for necessário embeber os parafusos ou porcas na parede antes de montar o suporte de instalação na parede porque, por exemplo, a parede é de betão ou de outro material semelhante, localize as posições dos orifícios colocando o próprio suporte de instalação na parede ou calculando as posições baseandose nas figuras mostradas no desenho esquemático e depois embeba os parafusos ou porcas com diâmetro nominal de 6 mm ou equivalente.
  Quando embeber os parafusos, certifique-se de que as respectivas cabeças ficam saídas 10 a 15 mm da superfície da parede.

- Para montar o suporte na parede, use parafusos com um diâmetro nominal de 6 mm ou equivalentes à venda nas lojas de ferragens e adequados aos materiais da superfície de instalação na parede.

- Fixe os parafusos em pelo menos seis posições.

Marca ☐Orifícios de montagem na parede (em 6 pontos)
É absolutamente necessário utilizar os parafusos para fixar a estrutura.

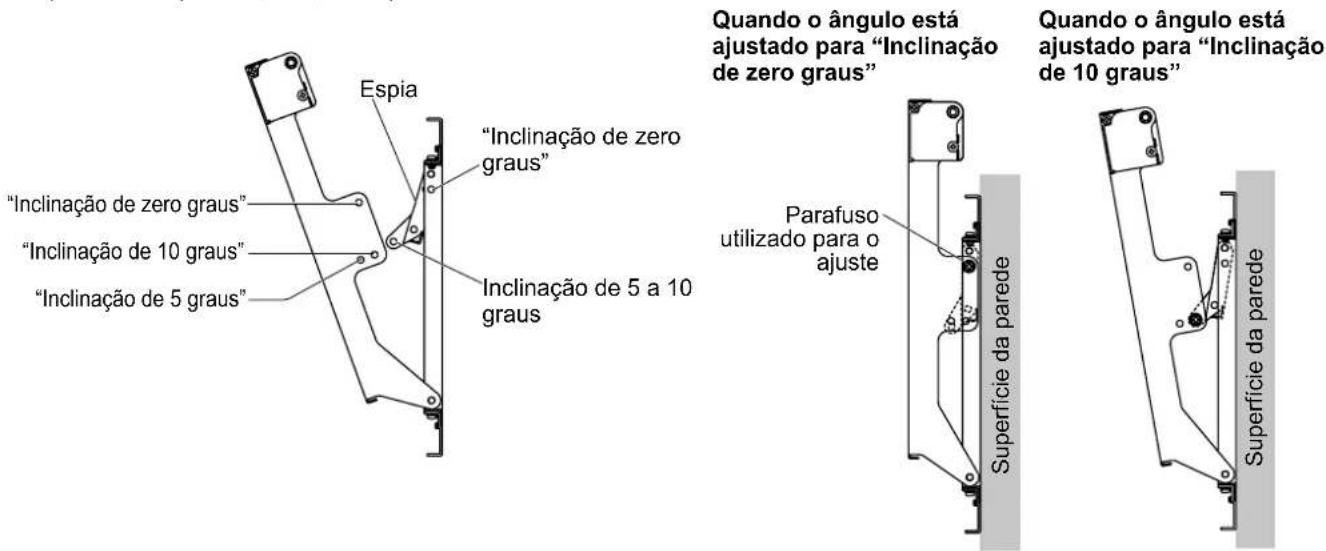

4. Ajustar o ângulo do suporte de instalação na parede

O ângulo deste suporte de instalação na parede pode ser ajustado em incrementos de 5 graus para uma das três posições que vão de “0 graus (inclinação zero)” até “inclinação de 10 graus”. O suporte de instalação na parede é enviado de fábrica com o ângulo definido para “Inclinação zero”. Para alterar o ângulo, retire os parafusos utilizados para o ajuste e mude a posição da espia

(Binário de aperto: 0,8 a 1,0 N·m)

Nota

• Quando utilizar determinados tipos de cabos HDMI ou de PC, o cabo pode tocar na parede e danificar o terminal HDMI ou o terminal de entrada de PC do televisor.
  Se isso acontecer, ajuste o ângulo do suporte de instalação na parede, para que o peso não seja aplicado ao cabo.

5. Instalar os espaçadores de isolamento no televisor com ecrã de plasma

① Retire a parte superior da caixa de cartão que contém o televisor com ecrã de plasma e puxe para baixo o saco de protecção.
Agarre no televisor com ecrã de plasma pela parte da frente para ele não cair.
② Retire a base da caixa de cartão.

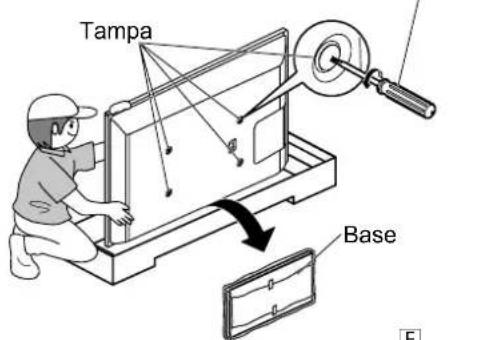

③ Utilize uma chave de parafusos Phillips para retirar as tampas (4) do televisor com ecrã de plasma.

Nota

• Depois de retirar as tampas e tirar para fora a base e os acessórios, guarde-os num local seguro.
  (Vai precisar delas se utilizar uma base de instalação separada.)
  ④ Como se mostra na figura da direita, coloque os parafusos Allen de cabeça de embeber M8 × 32 A, as anilhas dentadas côncavas B, os espaçadores de isolamento C e os espaçadores D (× 4 para cada peça) nos locais onde as tampas estavam instaladas, utilizando a chave Allen incluída F.
  (Binário de aperto: 3 a 4 N•m)

* O aspecto do televisor com ecrã de plasma varia consoante o modelo. A figura abaixo é um exemplo de um modelo aplicável.

Chave de parafusos Phillips

6. Montagem do televisor com ecrã de plasma no suporte de instalação na parede e ligação do mesmo aos outros componentes

Notas

• Ligue os cabos e fios de ligação dos componentes antes de montar o televisor com ecrã de plasma no suporte de instalação na parede.
• Quando montar o televisor com ecrã de plasma no suporte de instalação na parede, verifique se os cabos e fios não estão trilhados entre o televisor com ecrã de plasma e o suporte de instalação na parede.
• Consulte o manual de instruções do televisor com ecrã de plasma para ligar este último aos outros componentes.
• Ligue os cabos e fios de ligação dos componentes antes de montar o televisor com ecrã de plasma no suporte de instalação na parede.
• Quando montar o televisor com ecrã de plasma no suporte de instalação na parede, verifique se os cabos e fios não estão trilhados entre o televisor com ecrã de plasma e o suporte de instalação na parede.
• Consulte o manual de instruções do televisor com ecrã de plasma para ligar este último aos outros componentes.
• Ligue os cabos e fios de ligação dos componentes antes de montar o televisor com ecrã de plasma no suporte de instalação na parede.
• Quando montar o televisor com ecrã de plasma no suporte de instalação na parede, verifique se os cabos e fios não estão trilhados entre o televisor com ecrã de plasma e o suporte de instalação na parede.
• Consulte o manual de instruções do televisor com ecrã de plasma para ligar este último aos outros componentes.

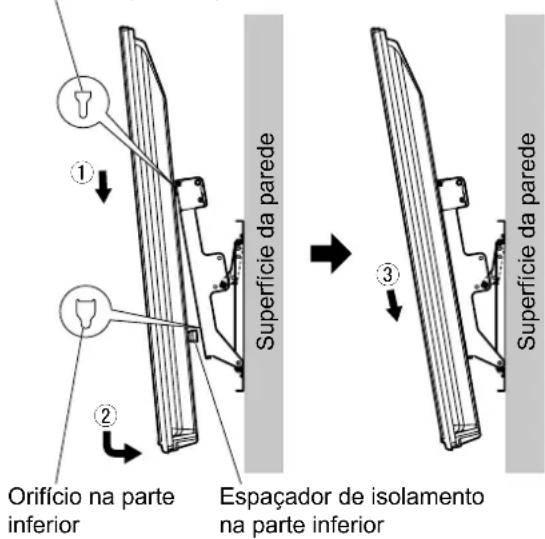

① Encaixe os espaçadores de isolamento na parte superior do televisor com ecrã de plasma na ranhura da parte superior do suporte de instalação na parede.
② Baixando lentamente o televisor com ecrã de plasma, introduza os espaçadores de isolamento da parte inferior nos orifícios existentes na parte inferior do suporte de instalação na parede.
③ Agora baixe o televisor.

ATENÇÃO

- Se levantar demais o televisor com ecrã de plasma, a parte superior do mesmo desprende-se do suporte de instalação na parede.

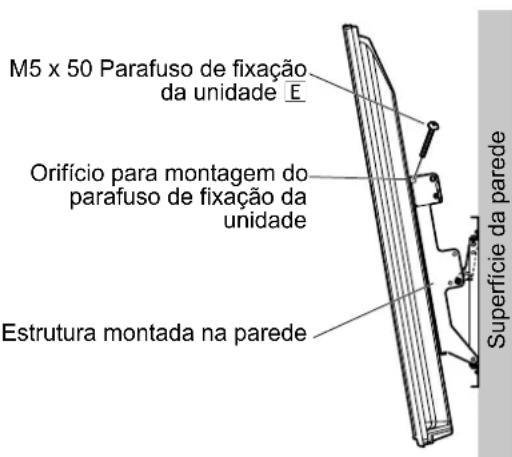

7. Fixar o televisor com ecrã de plasma

Instale os parafusos de fixação da unidade E (2) acessórios nos orifícios de montagem dos parafusos de fixação da unidade que se encontram nos lados (esquerdo e direito) do suporte de instalação na parede.

Nota

- Para evitar que o televisor com ecrã de plasma se solte do suporte de instalação na parede, os parafusos de fixação da unidade [E] têm de ser bem apertados no lado esquerdo e no lado direito até às respectivas bases.

Ranhura na parte superior

Ligação dos componentes adicionais

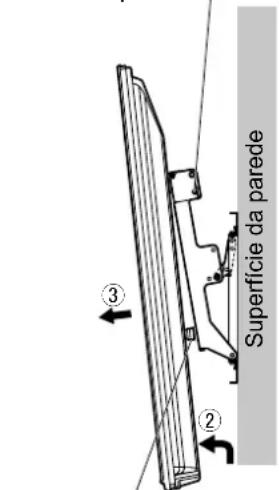

① Retire os parafusos da esquerda e da direita com a marca vermelha ① (um no lado esquerdo e outro no lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma.
② Levantando ligeiramente o televisor com ecrã de plasma e puxando-o para a frente, retire os espaçadores de isolamento da parte inferior.

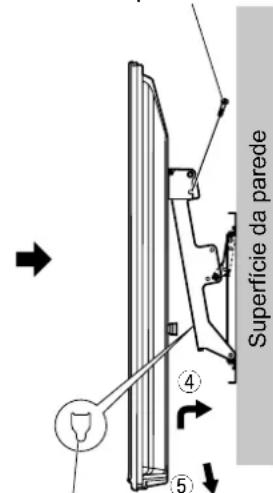

③ Puxe o televisor com ecrã de plasma para a frente e ligue os cabos ou os fios de ligação dos componentes aos terminais existentes na parte posterior.
④ Levante ligeiramente o televisor com ecrã de plasma, instale os espaçadores de isolamento da parte inferior nos orifícios respectivos na parte inferior do suporte de instalação na parede.
⑤ Agora baixe o televisor.
⑥ Aperte bem os parafusos da esquerda e da direita com a marca vermelha ① (um do lado esquerdo e outro do lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma nos orifícios de montagem respectivos localizados na parte lateral do suporte de instalação na parede.
(Binário de aperto: 1,2 a 1,5 N•m)

Nota

- A ligação dos componentes ao televisor com ecrã de plasma deve ser feita por um técnico de instalação qualificado.

① Parafuso com marca vermelha ① utilizado para fixar e soltar o televisor com ecrã de plasma
⑥ Parafuso com marca vermelha ① utilizado para fixar e soltar o televisor com ecrã de plasma

Espaçador de isolamento na parte inferior

Orifício na parte inferior

Como retirar o televisor com ecrã de plasma do suporte de instalação na parede

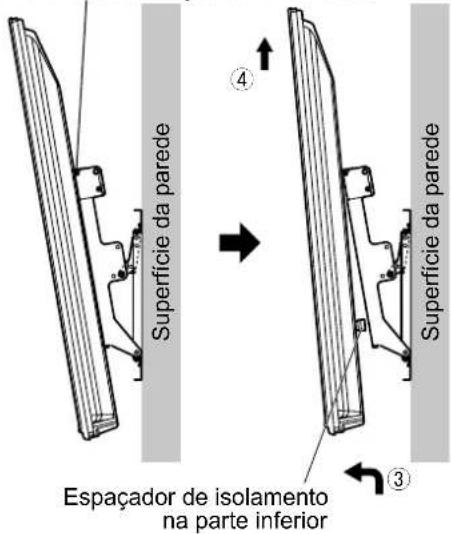

① Retire os parafusos de fixação da unidade para o ecrã E (um do lado esquerdo e outro do lado direito) instalados nos lados do suporte de instalação na parede.
② Desligue os fios que ligam o televisor com ecrã de plasma às outras unidades.
③ Levante a parte inferior do televisor com ecrã de plasma e puxe este último para si.
④ Depois de soltar os espaçadores de isolamento da parte inferior, levante o televisor com ecrã de plasma, a direito, para cima.

Nota

- O televisor com ecrã de plasma só pode ser desmontado do suporte de instalação na parede por um técnico qualificado.

M5 x 50 Parafuso de fixação da unidade E

Varning

Suporte de instalação na parede (Ângulo ajustável) Desenho das dimensões externas

esenho das dimensões externas
