РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK6P1RW PANASONIC

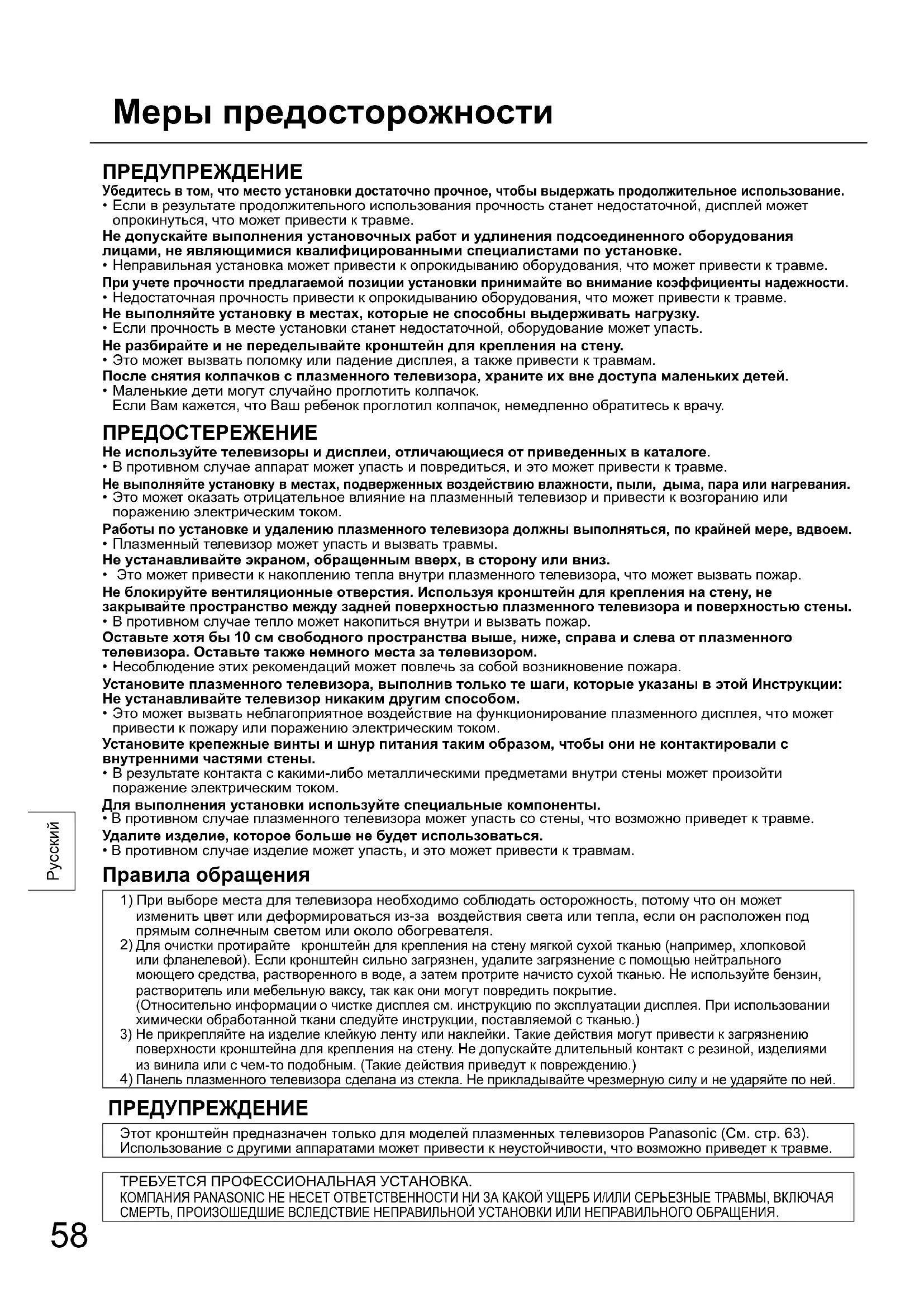

Меры предосторожности ПРЕДУПРЕЖДЕНИЕ Убедитесь в том, что место установки достаточно прочное, чтобы выдержать продолжительное использование.

• Если в результате продолжительного использования прочность станет недостаточной, дисплей может опрокинуться, что может привести к травме. Не допускайте выполнения установочных работ и удлинения подсоединенного оборудования лицами, не являющимися квалифицированными специалистами по установке.

• Неправильная установка может привести к опрокидыванию оборудования, что может привести к травме. При учете прочности предлагаемой позиции установки принимайте во внимание коэффициенты надежности.

• Недостаточная прочность привести к опрокидыванию оборудования, что может привести к травме. Не выполняйте установку в местах, которые не способны выдерживать нагрузку.

• Если прочность в месте установки станет недостаточной, оборудование может упасть. Не разбирайте и не переделывайте кронштейн для крепления на стену.

• Это может вызвать поломку или падение дисплея, а также привести к травмам. После снятия колпачков с плазменного телевизора, храните их вне доступа маленьких детей.

• Маленькие дети могут случайно проглотить колпачок. Если Вам кажется, что Ваш ребенок проглотил колпачок, немедленно обратитесь к врачу. ПРЕДОСТЕРЕЖЕНИЕ Не используйте телевизоры и дисплеи, отличающиеся от приведенных в каталоге.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Не выполняйте установку в местах, подверженных воздействию влажности, пыли, дыма, пара или нагревания.

• Это может оказать отрицательное влияние на плазменный телевизор и привести к возгоранию или поражению электрическим током. Работы по установке и удалению плазменного телевизора должны выполняться, по крайней мере, вдвоем.

• Плазменный телевизор может упасть и вызвать травмы. Не устанавливайте экраном, обращенным вверх, в сторону или вниз.

• Это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать пожар. Не блокируйте вентиляционные отверстия. Используя кронштейн для крепления на стену, не закрывайте пространство между задней поверхностью плазменного телевизора и поверхностью стены.

• В противном случае тепло может накопиться внутри и вызвать пожар. Оставьте хотя бы 10 см свободного пространства выше, ниже, справа и слева от плазменного телевизора. Оставьте также немного места за телевизором.

• Несоблюдение этих рекомендаций может повлечь за собой возникновение пожара. Установите плазменного телевизора, выполнив только те шаги, которые указаны в этой Инструкции: Не устанавливайте телевизор никаким другим способом.

• Это может вызвать неблагоприятное воздействие на функционирование плазменного дисплея, что может привести к пожару или поражению электрическим током. Установите крепежные винты и шнур питания таким образом, чтобы они не контактировали с внутренними частями стены.

• В результате контакта с какими-либо металлическими предметами внутри стены может произойти поражение электрическим током. Для выполнения установки используйте специальные компоненты.

• В противном случае плазменного телевизора может упасть со стены, что возможно приведет к травме. Удалите изделие, которое больше не будет использоваться.

• В противном случае изделие может упасть, и это может привести к травмам. Правила обращения

1) При выборе места для телевизора необходимо соблюдать осторожность, потому что он может

изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

Для очистки протирайте кронштейн для крепления на стену мягкой сухой тканью (например, хлопковой или фланелевой). Если кронштейн сильно загрязнен, удалите загрязнение с помощью нейтрального моющего средства, растворенного в воде, а затем протрите начисто сухой тканью. Не используйте бензин, растворитель или мебельную ваксу, так как они могут повредить покрытие. (Относительно информации о чистке дисплея см. инструкцию по эксплуатации дисплея. При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к загрязнению

поверхности кронштейна для крепления на стену. Не допускайте длительный контакт с резиной, изделиями из винила или с чем- то подобным. (Такие действия приведут к повреждению.)

Панель плазменного телевизора сделана из стекла. Не прикладывайте чрезмерную силу и не ударяйте по ней. ПРЕДУПРЕЖДЕНИЕ Этот кронштейн предназначен только для моделей плазменных телевизоров Panasonic (См. стр. 63). Использование с другими аппаратами может привести к неустойчивости, что возможно приведет к травме. ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА. КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.59

[Изображения, приведенные в этом руководстве, используются только для пояснительных целей.] Кронштейн для крепления на стенуTY-WK6P1RW (Модель с регулируемым углом) Детали, используемые для сборки кронштейна для крепления на стену Верхнее крепление основания (1) Левое крепление основания кронштейна (1) Правое крепление основания кронштейна (1) Винты M5 × 10 для сборки крепежного приспособления (8) Нижнее крепление основания (1) Детали, используемые для установки Вид полностью собранного крепежного приспособления Винты с шестигранной потайной головкой M8 × 32 (4) Прокладки (4) Выпуклые зубчатые шайбы (4) M5 x 50 Винт для крепления устройства (2) Изоляционные прокладки (4) Торцовый ключ (входит в комплект поставки) (1) Меры предосторожности при монтаже кронштейна для крепления на стену Кронштейн для крепления на стену предназначен для установки плазменного телевизора на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены. ♦ Чтобы обеспечить правильное функционирование плазменного телевизора и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления

• Где есть опасность воздействия вибрации или ударов

• Около проводов высокого напряжения или динамических источников питания

• Около источников магнитных полей, тепла, водяного пара или копоти

• Местах, подверженных воздействию потока воздуха из нагревательных приборов

• Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств Выполняйте установку, используя технологии, подходящие для структуры и материалов места установки. ♦ Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн. ♦ Используйте для штепсельной вилки шнура питания телевизора легкодоступную сетевую розетку. ♦ Обеспечьте хорошую вентиляцию, чтобы внутренняя температура оборудования не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать неисправность. ♦ Расстелите мягкое одеяло или ткань на полу так, чтобы плазменного телевизора и пол не испачкались и не поцарапались во время работ по сборке и установке. ♦ Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно. ♦ Примите достаточные меры, чтобы обеспечить безопасность вокруг Вас при выполнении работ по сборке и установке или во время перемещения в процессе выполнения работы. Не устанавливайте этот плазменный телевизор непосредственно под потолочными светильниками (например, под источниками местного освещения, прожекторного освещения или галогенными лампами), которые обычно выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса.60

Процедура монтажа [Ни в коем случае не используйте для установки методы, отличные от указанного.]

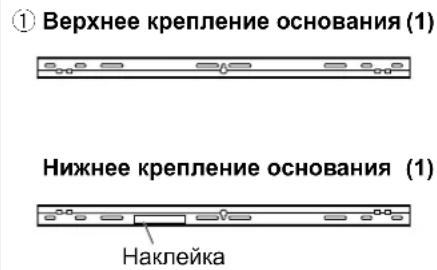

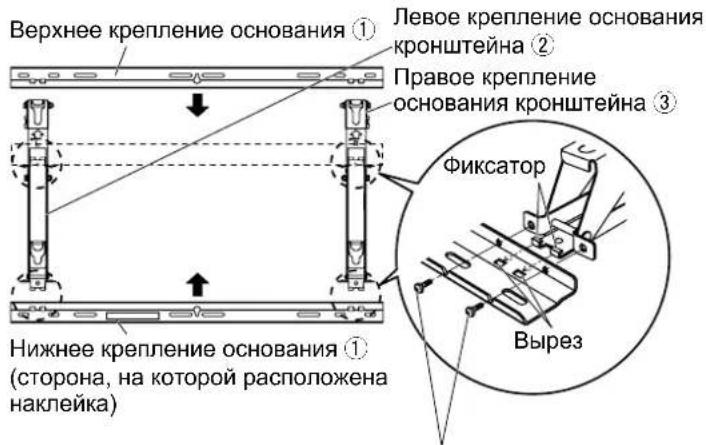

1. Сборка кронштейна для

крепления на стену Положите верхнее и нижнее крепления основанияg

и левое и правое крепления основания

, как показано на рисунке. Совместите выступы (фиксаторы) на левом и правом креплениях основания кронштейна с прорезями (2 слева и 2 справа) на верхнем и нижнем креплениях основания и закрепите детали, используя восемь винтов для крепежного приспособления. (Крутящий момент: от 1,2 до 1,5 Н•м) Правое крепление основания кронштейна Верхнее крепление основания Нижнее крепление основания (сторона, на которой расположена

Левое крепление основания

Винты M5 × 10 для сборки крепежного приспособления

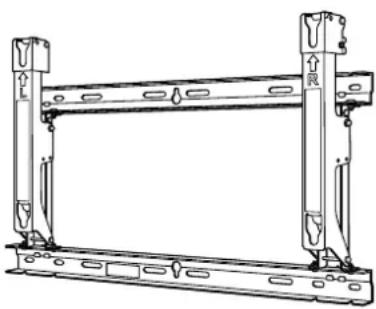

• При выполнении работ с собранным кронштейном для крепления на стену, пожалуйста, держите левое и правое крепления основания кронштейна. Удерживание верхнего и нижнего крепления основания может привести к деформации блока.

Проверка прочности позиции установки

Кронштейн для крепления на стену весит приблизительно 4 кг. Обратитесь к инструкции по эксплуатации плазменного телевизора и уточните вес плазменного телевизора, который будет устанавливаться на кронштейн для крепления на стену. Обратитесь к приведенному справа габаритному чертежу кронштейна для крепления на стену и проверьте прочность стены в шести указанных местах установки. Если прочность стены в каком-либо из этих мест недостаточна, обеспечьте достаточное усиление. Единицы: мм

Метка : Отверстия для крепления на стену (в 6 позициях) Обязательно используйте винты для закрепления крепежного приспособления.

• Имеются девять предварительно просверленных отверстий для крепления сверху и еще девять снизу кронштейна для настенного крепления. Используйте предусмотренные запасные отверстия, если стена изготовлена из дерева или другого материала, и невозможно обеспечить достаточный уровень прочности при закреплении крепежного приспособления в шести указанных справа местах. Однако имейте в виду, что в зависимости от материала, из которого изготовлена поверхность крепления, при использовании винтов в слишком близко расположенных местах возможно возникновение трещин на поверхности.

Закрепляйте или располагайте на крепежном приспособлении только плазменный телевизор: Не устанавливайте и не размещайте никакие другие изделия.

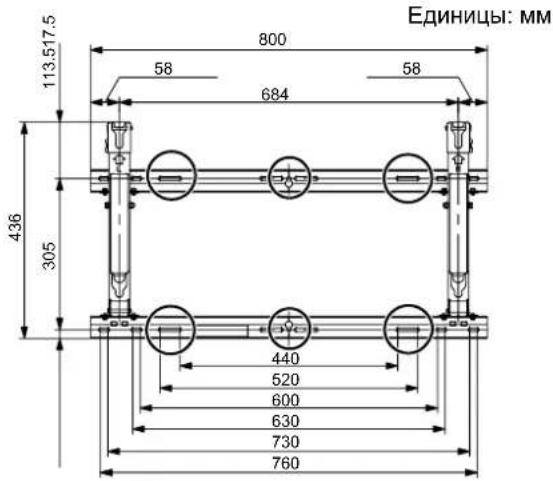

Относительно подробностей о размерах, применяемых при креплении плазменного телевизора, обращайтесь к габаритному чертежу (на стр. 63).

3. Установка на стену кронштейна для

крепления на стену Установите кронштейн для крепления на стену так, чтобы нанесенные на нем стрелки указывали вверх. Прежде всего, закрепите винт в центральном верхнем отверстии .

Используйте уровень, чтобы убедиться в том, крепежное приспособление не наклонено с одной стороны, а затем закрепите винты в пяти оставшихся отверстиях.

• Если необходимо заделать в стену винты или гайки до установки кронштейна для крепления на стену, например, если стена сделана из бетона, укажите места отверстий, поместив на место крепления на стене реальное крепежное приспособление для крепления на стену, или вычислив места для отверстий по габаритному чертежу, а затем заделайте

гайки с номинальным диаметром 6 см или эквивалентные им. При вмуровывании винтов проверьте, чтобы они выступали от поверхности стены на 10-15 мм.

Для установки на стену кронштейна для крепления на стену используйте винты с номинальным диаметром 6 мм или эквивалентные им, приобретя их в магазине скобяных изделий, и подходящие для материала стены в области установки.

• Прикрепите винты как минимум в шести местах.61

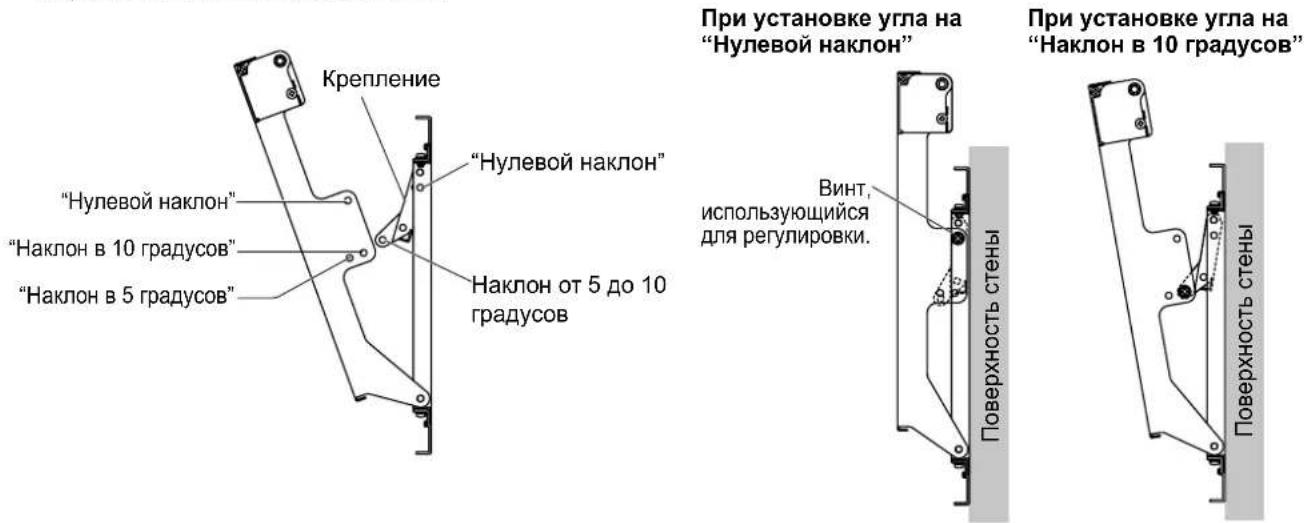

4. Регулировка угла кронштейна для крепления на стену

Угол этого кронштейна для крепления на стену может быть установлен с шагом в 5 градусов в одно из трех положений, от положения “0 градусов (Нулевой наклон)” до “наклона в 10 градусов.” При отправке с завода-изготовителя угол кронштейна для крепления на стену установлен на “Hулевой наклон”. Чтобы поменять этот угол, удалите винты, использующиеся для регулировки, и измените установочное положение крепления. (Крутящий момент: от 0,8 до 1,0 Н•м) “Нулевой наклон” “Наклон в 10 градусов” “Наклон в 5 градусов”

“Нулевой наклон” Наклон от 5 до 10

При установке угла на “Hулевой наклон” При установке угла на “Hаклон в 10 градусов” Поверхность стены

использующийся для регулировки. Поверхность стены

• При использовании некоторых типов кабелей HDMI или кабелей ПК, кабель может касаться стены и вызывать повреждение разъема HDMI или входного разъема ПК на телевизоре. В этом случае подрегулируйте угол кронштейна для настенного крепления так, чтобы на кабель не прилагалось

5. Прикрепление изоляционных

прокладок к плазменному

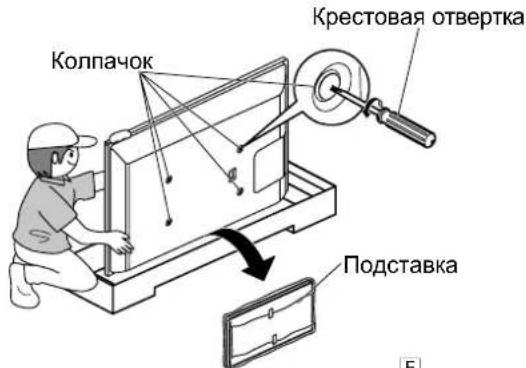

Удалите верхнюю часть картонной коробки, в которой находится плазменный телевизор, и снимите защитный пакет. Поддерживайте плазменный телевизор спереди так, чтобы он не упал. Достаньте подставку из картонной коробки. Используйте крестовую отвертку, чтобы удалить колпачки (4) с плазменного телевизора.

• Внешний вид плазменного телевизора зависит от модели. На рисунке ниже приведена в качестве примера обобщенная модель телевизора.

• После снятия колпачков и извлечения подставки и дополнительных принадлежностей храните их в безопасном

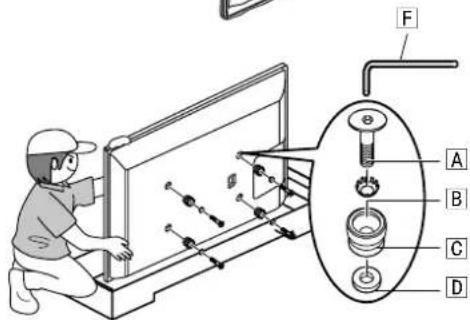

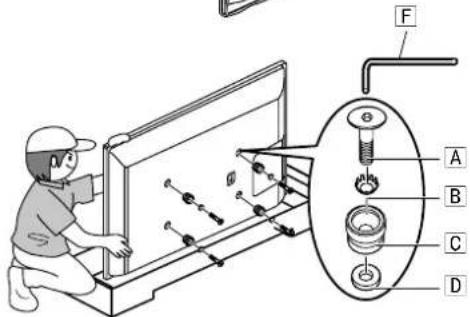

(Они понадобятся при использовании отдельной установочной стойки.) В соответствии с рисунком справа установите дополнительные винты с шестигранной потайной головкой M8 × 32 , выпуклые зубчатые шайбы , изоляционные прокладки и прокладкиe (× 4 для каждой детали), используя прилагаемый

ключ , в места, в которых ранее были установлены

(Крутящий момент: от 3 до 4 Н•м)62

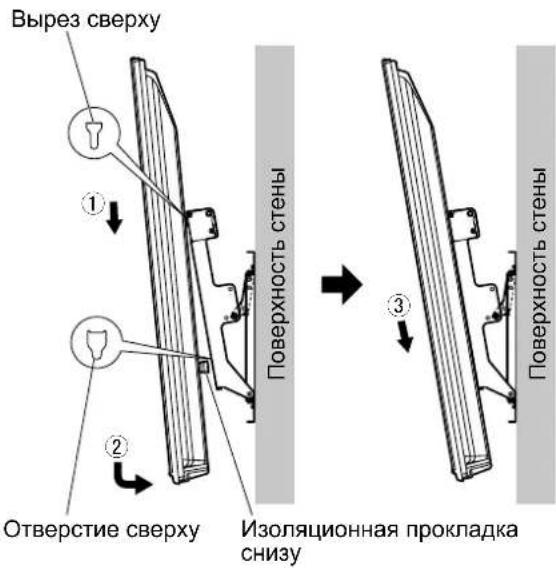

Прикрепление плазменного телевизора к кронштейну для настенного крепления и подсоединение его к другим компонентам Вырез сверху Изоляционная прокладка

Отверстие сверху Поверхность стены Поверхность стены

Подсоедините кабели и шнуры подсоединяемых компонентов перед установкой плазменного телевизора на кронштейн для настенного крепления.

При установке плазменного телевизора на кронштейн для настенного крепления обязательно убедитесь в том, что кабели и шнуры не зажаты между плазменным телевизором и кронштейном для настенного монтажа.

• Относительно подробностей о подсоединении плазменного телевизора к другим компонентам обращайтесь к инструкции по эксплуатации плазменного телевизора. Вставьте изоляционные прокладки на верхней части плазменного телевизора в вырез на верхней части кронштейна для настенного крепления. Медленно опуская плазменный телевизор, вставьте изоляционные прокладки снизу в отверстия в нижней части кронштейна для настенного крепления. Теперь опустите плазменный телевизор. ПРЕДОСТЕРЕЖЕНИЕ

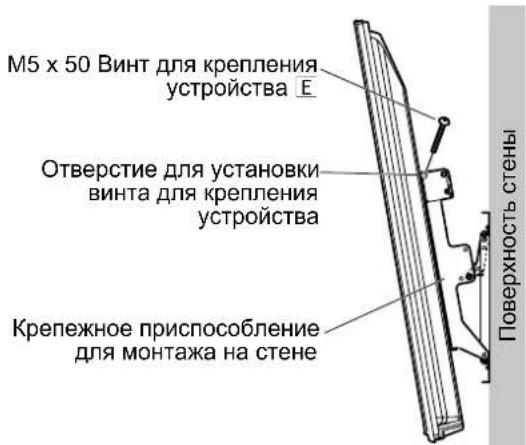

Если плазменный телевизор поднять слишком сильно, его верхняя часть станет выступать из кронштейна для крепления на стену. Отверстие для установки винта для крепления

M5 x 50 Винт для крепления

Крепежное приспособление для монтажа на стене Поверхность стены

7. Закрепление плазменного

Вставьте дополнительные винты (2) для крепления устройства в монтажные отверстия для винтов для крепления устройства на боковых сторонах (левой и правой) кронштейна для крепления на стену.

• Чтобы плазменный телевизор не отсоединился от кронштейна для крепления на стену, необходимо надежно, до упора, завинтить винты для крепления устройства слева и справа. Подсоединение дополнительных компонентов Удалите левый и правый винты, отмеченные красным (один слева и один справа), использовавшиеся для крепления, и снимите плазменный телевизор.

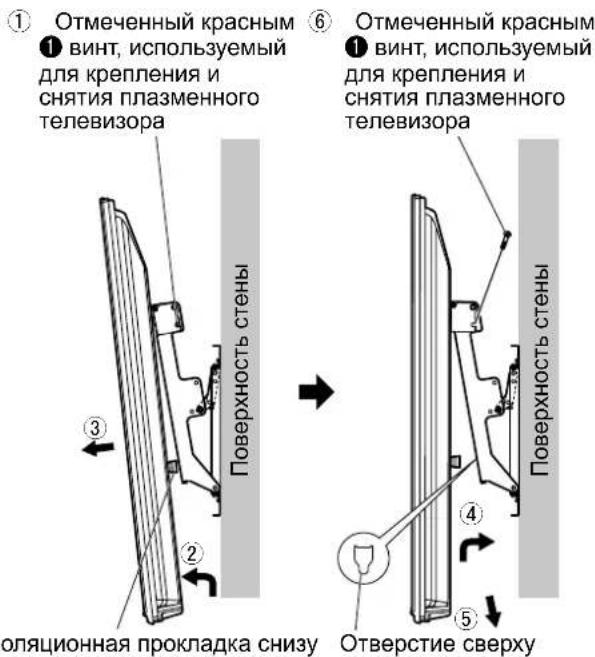

Слегка подняв плазменный телевизор и потянув его вперед, вытащите изоляционные прокладки на нижней части. Потяните плазменный телевизор вперед и подсоедините кабели или шнуры подсоединяемых компонентов к разъемам на задней стороне. Немного приподнимая плазменный телевизор, вставьте нижние изоляционные прокладки в отверстия в нижней части кронштейна для настенного крепления. Теперь опустите плазменный телевизор.

Надежно закрепите левый и правый винты, отмеченные красным (один слева и один справа), использовавшиеся для крепления и снятия плазменного телевизора, в монтажные отверстия для отмеченных красным винтов на боковой стороне кронштейна для настенного крепления. (Крутящий момент: от 1,2 до 1,5 Н•м) Отмеченный красным винт, используемый для крепления и снятия плазменного

Отверстие сверхуИзоляционная прокладка снизу

Отмеченный красным винт, используемый для крепления и снятия плазменного

Поверхность стены Поверхность стены

• При подсоединении компонентов к плазменному телевизору обратитесь к квалифицированному специалисту по установке. Процедура монтажа63

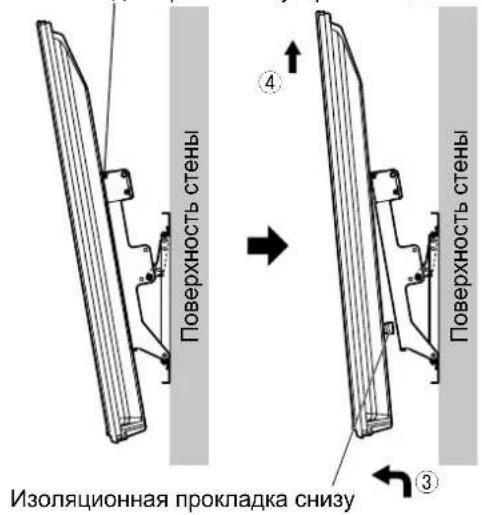

Как снять плазменный телевизор с кронштейна для крепления на стену Удалите винты для крепления устройства (один слева и один справа), которые прикреплены по бокам кронштейна для крепления на стену. Отсоедините провода, соединяющие плазменный телевизор с другими устройствами. Поднимая нижнюю часть плазменного телевизора, потяните плазменный телевизор на себя. После того как снизу будут сняты изоляционные прокладки, поднимите плазменный телевизор прямо

Изоляционная прокладка снизу M5 x 50 Винт для крепления устройства

Поверхность стены Поверхность стены

• Удаление плазменного телевизора с кронштейна для настенного крепления должно выполняться только квалифицированным специалистом.64
