BRUKSANVISNING TYWK6P1RW PANASONIC

• O televisor com ecrã de plasma só pode ser desmontado do suporte de instalação na parede por um técnico qualificado.46 Svenska Säkerhetsföreskrifter Varning Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

• Om hållfastheten skulle minska med tiden kan det finnas risk för att skärmen faller ner och möjligen orsakar skador. Monteringsarbete och anslutning av kringutrustning bör endast utföras av en därtill kvalificerad specialist.

• Felaktig montering kan göra att utrustningen faller och orsakar skador. Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

• Skador om materialet inte kan bära tyngden. Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

• Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla. Försök inte att plocka isär eller modifiera väggupphängningshållaren.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador. Efter att locken har tagits bort från plasma-TV:n ska de förvaras utom räckhåll för barn.

• Små barn kan av misstag svälja locken. Kontakta omedelbart läkare om du misstänker att ditt barn har svalt ett lock. Observera Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

• En sådan miljö kan orsaka fel på plasma-TV:n och skapa risk för brand eller elstötar. Använd inga andra TV-apparater än de som anges i katalogen.

• I annat fall kan enheten tappas och utsättas för skador eller orsaka personskada. Arbetet med att montera och demontera plasma-TV:n måste utföras av minst två personer.

• I annat fall kan plasma-TV:n falla och orsaka skador. Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

• Detta kan leda till överhettning inuti plasma-TV:n och skapa risk för brand. Blockera inte ventileringshålen. Då du använder väggupphängningshållaren, blockera inte utrymmet mellan den bakre ytan av plasma-TV:n och väggytan.

• Det kan i så fall leda till överhettning och eldsvåda. Säkra minst 10 cm utrymme ovanför, under, till vänster, och till höger om plasma-TV:n. Säkra även en del utrymme baktill.

• Om du inte gör det kan det resultera i eldsvåda. Montera Plasma-TV:n genom att endast följa de steg som anges i dessa instruktioner. Montera den inte på något annat sätt.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador. Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av väggen.

• Kontakt med metallobjekt inuti väggen kan resultera i elektrisk stöt. Använd endast de speciellt anpassade delarna som medföljer.

• Annars kan det hända att Plasma-TV:n ramlar ner från väggen och orsakar skada. Avlägsna produkter som inte längre ska användas.

• I annat fall kan det inträffa att produkten faller ner, vilket kan resultera i personskador. Hantering av enheten

1) Var noga med att välja lämpligt ställe för montering av TV:n då den kan missfärgas eller deformeras om den

usätts för hög värme i form av solsken, element el.dyl.

2) Rengör väggfästet genom att torka av det med en mjuk och torr trasa (t.ex. bomull eller flanell). Om fästet

är mycket smutsigt, kan du ta bort smutsen med ett neutralt rengöringsmedel som är utspätt i vatten. Torka sedan rent med en torr trasa. Använd inte bensen, thinner eller möbelpolish då dessa medel kan skada beläggningen. (Se skärmen bruksanvisning för information om hur du rengör skärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.)

3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggupphängningshållaren eller ytan på

ledningsskyddet för installation tätt intill väggen. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.)

4) Plasma-TV:ns panel är tillverkad av glas. Utsätt den inte för stora krafter eller stötar.

Observera: Denna hållare är endast avsedd för Panasonic plasma-TV-modeller (se sidan 51). Användning med andra apparater kan leda till instabilitet som orsakar skador. PROFESSIONELL INSTALLATION KRÄVS. PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION

ELLER FELAKTIG HANTERING.47

Svenska Beståndsdelar [De bilder som visas i den här bruksanvisningen är bara avsedda för illustrativa syften.] TY-WK6P1RW Väggupphängningshållare (vinklingsbar typ) Delar som används för att montera väggfästet Basens övre koppling (1) Fästbasens vänstra beslag (1) Fästbasens högra beslag (1) Skruvar M5 × 10 för montering av fixturen (8) Basens undre koppling (1)Etikett Monteringsdelar Vy av komplett fixtur Försänkta insexskruvar M8 × 32 (4) Distanser (4) Låsbrickor (4) M5 x 50 Skruv för att säkra enheten (2) Isoleringsdistanser (4) Insexnyckel (medföljande verktyg) (1) Försiktighetsåtgärder vid montering av väggupphängningshållaren ♦ Väggupphängningshållaren är avsedd för montering av en plasma-TV:n på en jämn, lodrät vägg. Försök aldrig att montera på andra ytor. ♦ Försäkra att plasma-TV:n fungerar på rätt sätt och ej utsetts för fel genom att undvika följande ställen.

• Nära en sprinkler eller brand/rökdetektor • Ställen som kan utsättas för stötar och vibrationer • Nära högspänningsledningar eller kraftutrustning • Nära högspänningskablar eller nätaggregat • Ställen som utsätts för luftutblås från värmeapparater • Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas ♦ Utför montering i enlighet med konstruktionen och materialen i väggen. ♦ Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet (trä, metall, betong osv) i väggen där fästet ska monteras. ♦ Se till att det finns ett lättillgängligt vägguttag för TV:ns nätkabel. ♦ Försäkra god ventilation runt enheten så att den omgivande temperaturen ej överstiger 40 °C. I annat fall kan det uppstå fel på plasma-TV:n beroende på överhettning. ♦ Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihopsättning och installation. ♦ När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna. ♦ Vidtag tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihopsättnings- och installationsarbetet, och när du rör dig omkring under arbetets gång. ♦ Montera inte plasmatelevision under taklampor (spotlights, halogenlampor, od.). Annars kan höljet böjas eller skadas av den höga värme som alstras.48 Svenska Monteringsprocedur [Använd aldrig någon annan metod än vad som anges för installation.]

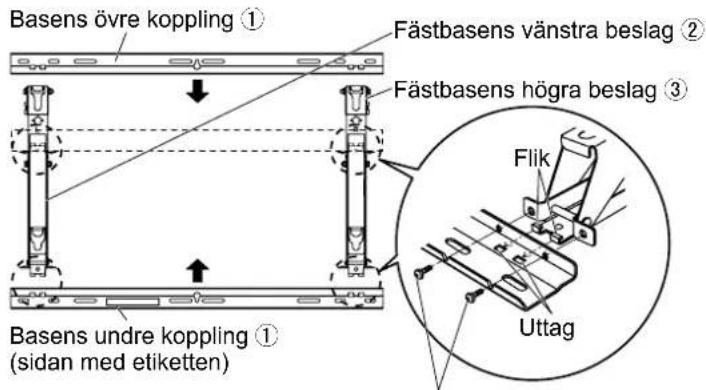

1. Montera väggfästet

Lägg basens övre och undre beslag och fästbasens vänstra och högra beslag och enligt figuren. Passa in flikarna på fästbasens vänstra och högra beslag i uttagen (2 till vänster och 2 till höger) i basens övre och undre beslag. Montera delarna med de åtta skruvarna för ihopmontering av fixturen. (Åtdragningsmoment: 1,2 till 1,5 N•m) Fästbasens högra beslag Basens övre koppling Basens undre koppling (sidan med etiketten) Flik Uttag Fästbasens vänstra beslag Skruvar M5x10 för montering av fixture Anm.

• Håll fästbasens vänstra och högra kopplingar när du arbetar med det sammansatta väggfästet. Om man håller i basens övre och undre kopplingar kan det deformera enheten.

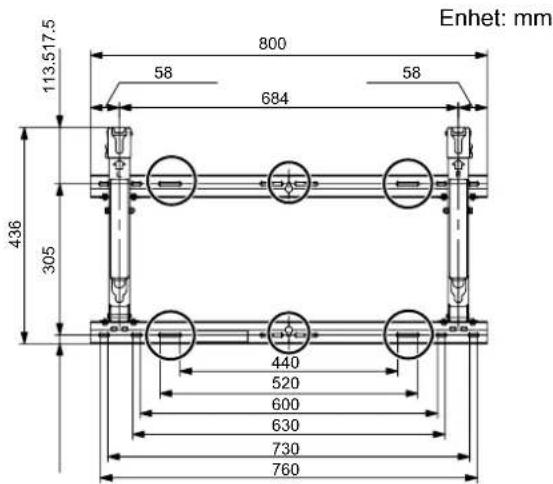

2. Kontrollera monteringsplatsens styrka

Väggfästet väger cirka 4 kg. Ta reda på plasmaskärmens vikt i dess bruksanvisning. Se konturskissen av väggfästet som visas till höger och kontrollera väggens styrka vid de sex monteringspunkterna. Om styrkan hos någon av dessa punkter är för svag, måste lämpliga förstärkningsåtgärder utföras. Enhet: mm

märkning: Väggmonteringshål (vid 6 punkter) Använd skruvarna för att förankra fixturen. Anm.

• Det finns nio förborrade monteringshål i väggfästets övre del och ytterligare nio i dess undre del. Använd reservhålen om väggen består av trä eller annat material som inte ger tillräcklig monteringsstyrka så att lämplig montering inte kan utföras med de sex positionerna som visas till höger. Kom ihåg att beroende på monteringsytans material, kan det bildas sprickor om två monteringsskruvar sitter med för kort avstånd.

• Du får endast montera eller placera en plasma-TV på fixturen. Fäst eller placera inte någon annan produkt.

• För information om de dimensioner som gäller när din plasma-TV är monterad, se konturskissen (sidan 51).

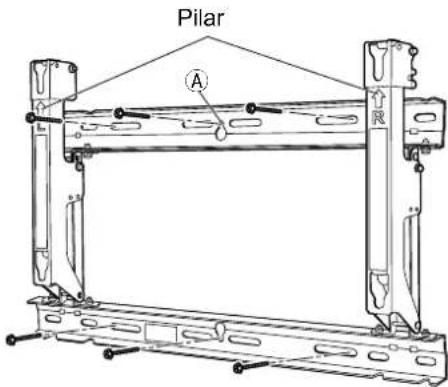

3. Montering av väggfästet på väggen

Montera väggfästet så att dess pilar pekar uppåt. Börja med att skruva i skruven i det övre centrumhålet . Använd ett vattenpass för att få fixturen vågrät och skruva sedan i de fem återstående skruvarna. Pilar

• Om det är nödvändigt att förankra skruvar eller muttrar i väggen innan väggfästet monteras i en vägg av betong eller andra liknande material ska hålen markeras genom att använda fixturen som mall eller mätas upp med ledning av konturskissten. Förankra sedan skruvar eller muttrar med en gängstorlek av 6 mm eller motsvarande. Om du bygger in skruvarna, se till så att de sticker ut från väggytan med 10 till 15 mm.

• För att montera väggfästet på väggen ska man använda skruvar med en gängstorlek på 6 mm eller motsvarande. Skruvar av rätt dimension och av rätt typ för väggmaterialet finns att köpa på den lokala järnhandeln.

• Montera minst sex skruvar.49 Svenska

4. Justera väggfästets vinkel

Väggfästets vinkel kan justeras i tre olika positioner med 5 graders mellanrum från 0 till 10 graders lutning. Vid leverans är väggfästet inställt på noll graders lutning. För att ändra denna vinkel, tar du bort skruvarna som används för justering och sedan ändrar du stagets position. (Åtdragningsmoment: 0,8 till 1,0 N•m) Noll graders lutning 10 graders lutning 5 graders lutning Stag Noll graders lutning Lutning från 5 till 10 grader När vinkeln är inställd på Noll graders lutning När vinkeln är inställd på 10 graders lutning Väggens yta Skruv för justering. Väggens yta Anm.

• Vid användning av vissa typer av HDMI-kablar eller PC-kablar, kan det hända att kabeln kommer i kontakt med väggen och orsakar skada på HDMI-anslutningen eller PC-ingångenpå TV:n. Justera i så fall vinkeln på väggupphängningshållaren så att ingen vikt vilar på kabeln.

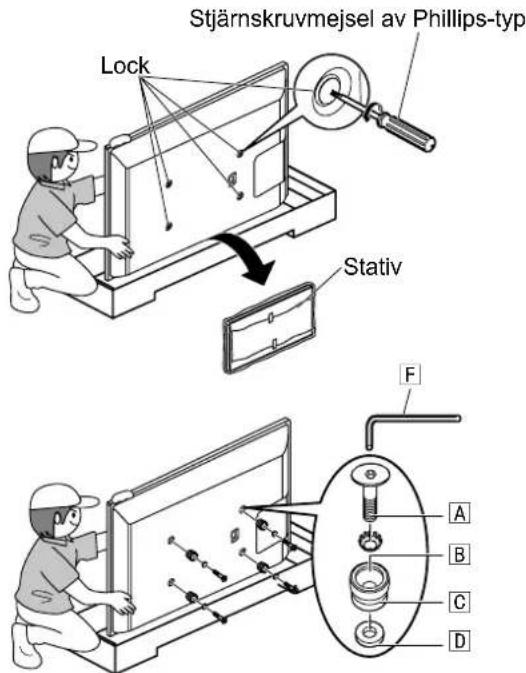

5. Montera isoleringsdistanserna på din

plasma-TV Ta bort den övre delen av transportlådan som innehåller plasma-TV:n och dra ner skyddspåsen. Stöd plasma-TV:n från framsidan så att den inte faller. Ta ut stativet ur transportlådan. Använd en stjärnskruvmejsel (Phillips) för att ta bort locken (4) från plasmaskärmen.

• Plasma-TV:ns utseende skiljer sig beroende på modell. Bilden nedan är av en lämplig modell. Lock

Stjärnskruvmejsel av Phillips-typ Stativ Anm.

• Efter att locken tagits bort och stativet samt tillbehören har tagits ut, ska dessa förvaras på en säker plats. (De måste användas om man senare ska använda ett brodstativ.) Enligt figuren till höger monterar du de nödvändiga försänkta insexskruvarna M8 × 32 , låsbrickorna , isoleringsdistanserna och distanserna (× 4 för varje del) med den medföljande insexnyckeln på de platser där locken togs bort. (Åtdragningsmoment: 3 till 4 N•m)50 Svenska

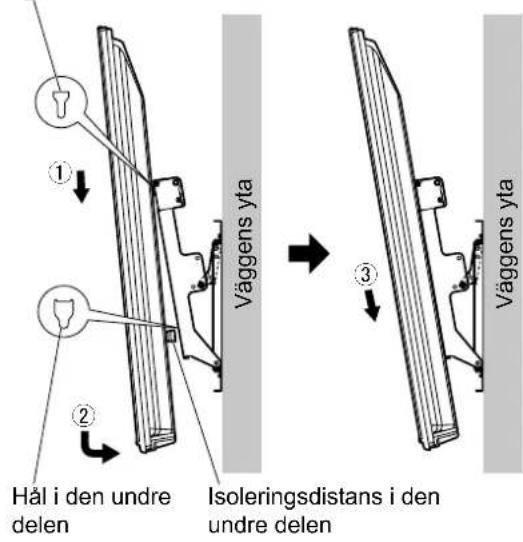

6. Montera plasma-TV:n på väggfästet

och ansluta den till de andra komponenterna Uttag i den övre delen Isoleringsdistans i den undre delen

Hål i den undre delen Väggens yta Väggens yta Anm.

• Anslut alla kablar från anslutande komponenter innan plasma-TV:n monteras på väggfästet.

• När plasma-TV:n monteras på väggfästet ska man se till att inga kablar kommer i kläm mellan plasma-TV:n och väggfästet.

• Se plasma-TV:ns bruksanvisning för anslutning av plasma-TV:n till andra komponenter. Passa in isoleringsdistanserna överst på plasma-TV:n i väggfästets övre uttag. Sänk sakta ner plasma-TV:n och för in de undre isoleringsdistanserna i de undre hålen på väggfästet. Sänk ned plasmaskärmen.

IAKTTAG FÖRSIKTIGHET

• Om plasma skärmen lyfts för högt, kommer dess övre del att lossa från väggfästet.

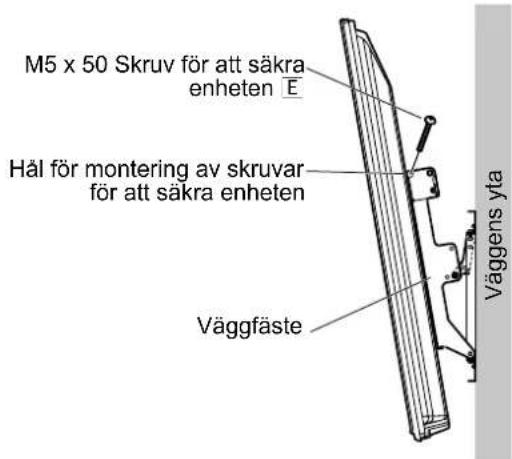

7. Fästa plasmaskärmen

Montera tillbehören, skruvar för att säkra enheten (2) i monteringshålen på skruvarna för att fästa enheten på båda sidor (vänster och höger) om väggfästet. Hål för montering av skruvar för att säkra enheten M5 x 50 Skruv för att säkra enheten Väggfäste Väggens yta Anm.

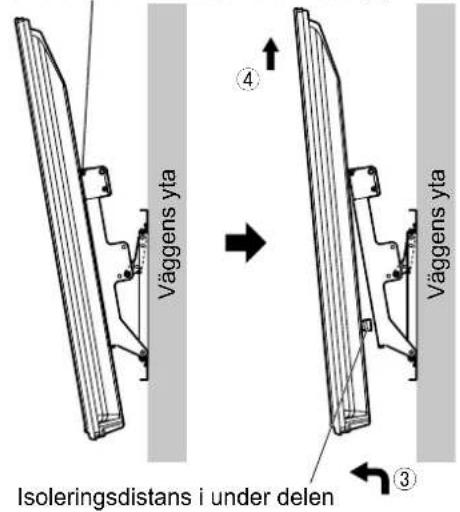

• För att förhindra att plasma-TV:n hakas loss från väggfästet, måste skruvarna för att fästa enheten dras åt ordentligt i botten på vänster och höger sida. Ansluta ytterligare komponenter Ta bort de rödmarkerade skruvarna (en till vänster och en till höger) som används för att fästa och lossa plasma-TV:n. Lyft upp plasma-TV:n något och dra den framåt för att lossa de undre isoleringsdistanserna. Dra ut plasma-TV:n framåt och anslut komponenternas kablar till anslutningarna på baksidan. Lyft upp plasma-TV:n något och för in de undre isoleringsdistanserna i de undre hålen på väggfästet. Sänk ned plasmaskärmen. Dra åt de rödmarkerade skruvarna (en till vänster och en till höger, som används för att fästa och lossa plasma-TV:n) ordentligt i de rödmarkerade monteringshålen på sidorna av väggfästet. (Åtdragningsmoment: 1,2 till 1,5 N•m) Rödmarkerad skruv som används för att fästa och lossa plasmaskärmen. Hål i den undre delen Isoleringsdistans i den undre delen

Rödmarkerad skruv som används för att fästa och lossa plasmaskärmen.

Väggens yta Väggens yta Anm.

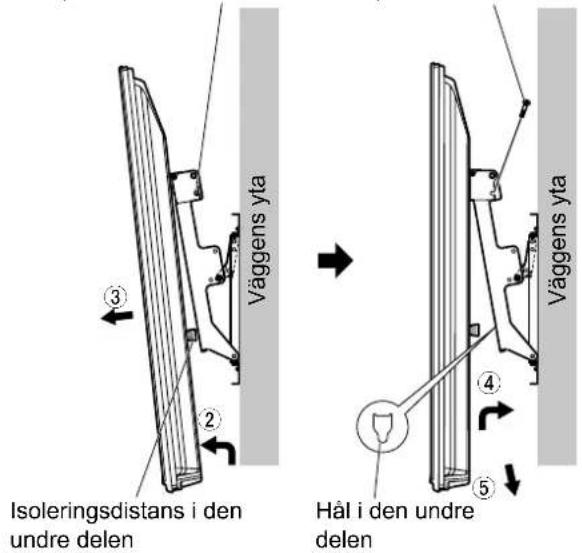

• Kontakta en utbildad installatör vid anslutning av komponenter till plasma-TV:n. Monteringsprocedur51 Svenska Hur man tar bort plasmaskärmen från väggfästet Avlägsna skruvarna för att säkra enheten (en på vänster sida och en på höger sida) som är monterade på sidorna av väggfästet. Lossa alla kablar som är anslutna till plasma-TV:n. Samtidigt som du lyfter upp plasmaskärmens underkant, drar du den utåt mot dig. När isoleringsdistanserna i underdelen har lossats, lyfter du plasmaskärmen rakt uppåt. Isoleringsdistans i under delen M5 x 50 Skruv för att säkra enheten

Väggens yta Väggens yta Anm.
