| 製品タイプ | 超コンパクト広角レンズ |
| ブランド | ライカ |
| モデル | Summaron-M 28mm f/5.6 |
| 焦点距離 | 28 mm |
| 最大絞り | f/5.6 |
| 最小絞り | f/22 |
| 画角（対角/水平/垂直） | 75° / 65° / 46° |
| 光学構成（レンズ/群） | 6 / 4 |
| 最短撮影距離 | 1 m |
| マウント | ライカMバヨネット（6ビットコード付き） |
| フィルター | 内径ねじ E34 |
| フード | はめ込み式（付属） |
| 寸法（長さ×直径） | 約 18 mm × 51 mm |
| 重量 | 約 165 g |
| 仕上げ | シルバークローム |
| レンズ認識 | ライカMデジタル用6ビット識別コード |
| お手入れと掃除 | レンズには細いブラシまたはマイクロファイバークロスを使用。マウントに溶剤は使用しない。必要に応じてワセリンで潤滑。 |
| 交換部品 | 前面キャップ（14 058）、背面キャップ（14 269）、フード（12 474） |
| 修理可能性 | ライカカメラAGアフターサービスまたは各国代理店 |
よくある質問 - SummaronM 28mm f5.6 LEICA
ユーザーの質問 SummaronM 28mm f5.6 LEICA
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード レンズ 無料でPDF形式で！マニュアルを見つける SummaronM 28mm f5.6 - LEICA 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SummaronM 28mm f5.6 ブランド LEICA.
使用説明書 SummaronM 28mm f5.6 LEICA

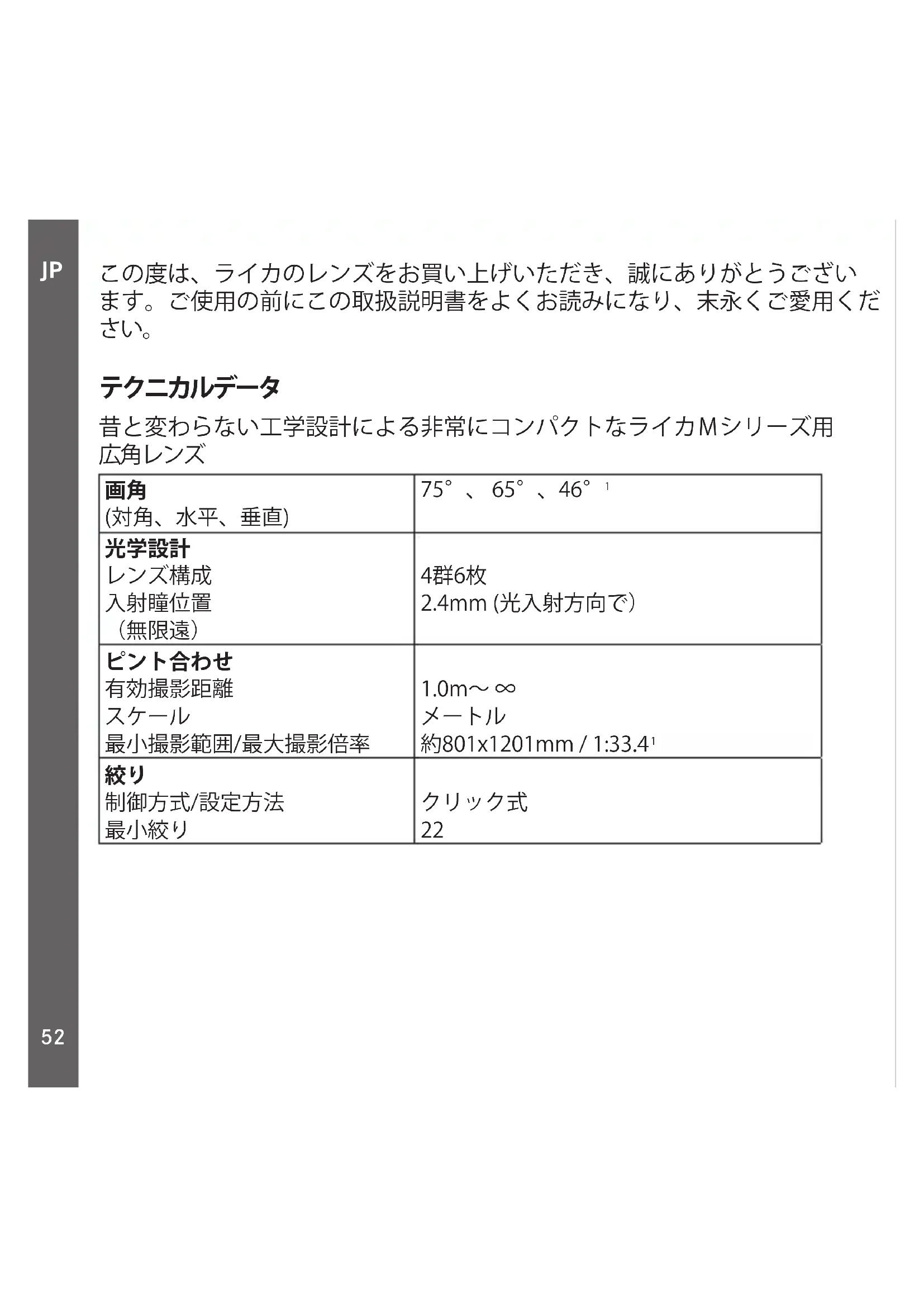

この度は、ライカのレンズをお買い上げいただき、誠にありがとうございます。ご使用の前にこの取扱説明書をよくお読みになり、末永くご愛用ください。
テクニカルデータ
昔と変わらない工学設計による非常にコンパクトなライカMシリーズ用広角レンズ
1 35mm判(24x36mm)時
2 バヨネットリング(6)に付いている6ビットコードは、ライカMボディが使用レンズの種類を自動識別し、画像データを最適に処理することを可能にします。
^3 28mmブライトフレームのないすべてのライカMカメラ (0.85倍ファインダー装備モデル、M3、旧型MP (1950～60年代製造)を除く)は、Leica Camera AGカスタマーケアで改造することができます (90mmブライトフレーム共用)。
| 画角(対角、水平、垂直) | 75°、65°、46°1 |
| 光学設計レンズ構成入射瞳位置(無限遠) | 4群6枚2.4mm (光入射方向で) |
| ピント合わせ有効撮影距離スケール最小撮影範囲/最大撮影倍率 | 1.0m~∞メートル約801x1201mm / 1:33.41 |
| 絞り制御方式/設定方法最小絞り | クリック式22 |
| バヨネット | ライカ M-ライカ クイックチェンジバヨネット(デジタルM用6ビットコード付) ^2 |
| フィルター | E34ねじ込み式 |
| レンズフード | クリップオンタイプ (付属品として同梱) |
| ファインダー | カメラビューファインダー ^3 |
| 表面処理 | シルバークローム |
| サイズと質量全長 (マウント面から)最大径質量 | 約18mm約51mm約1065g |
| 対応カメラ | 全ライカMシリーズ機種 ^4 |
4 専用のUV/IR補正フィルターがありませんのでライカM8にはお勧めできません。
特徵
このライカ ズマロン f 5,6/28mmは5年に初めて売り出されたモデルの再現版です。絞りに対照的に組み立てられた4群6枚のレンズは当時と同じ光学設計で、沈胴式のコンパクトな機械的構造も当時のままです。最新型にはそれらに加え6ビットコードを搭載し、フォーカス部の形状や絞りリングの直径や枠などの外装は、現在のMレンズ仕様になっています。
このレンズはとくに広範囲での撮影に性能を発揮し、明暗差 (コントラスト)がはっきりした写真を撮ることができます。f11まで絞り込むと画像の端まではっきりと描画されます。絞りすぎると画像の端の質はよくなりますが、全体的なコントラストのバランスが崩れるため、結果的にフラットに描画されます。絞りが開放時、ビネッティングが最も大きくなります。この場合、画面の端で2.5段階になります。f8まで絞れば、ビネッティングは1.8段階になります。ディストーションは最小限に抑えられます。
まとめ
最新のライカ ズマロン f5,6/28mmの描写性能と焦点距離は、シャッターチャンスを逃さない素早い撮影や、被写体にカメラを過度に意識させない撮影に最適です。特に沈胴式のコンパクトなサイズは、カメラに装着した状態でもとても持ちやすく便利です。
Mレンズのデザイン
Mレンズはすべて統一したデザインで設計されています。絞りリング、フォーカシングノブ付きフォーカスリング、距離指標、被写界深度目盛およびレンズ着脱指標付き固定リングで構成されています。さらに、本レンズのフロントリングには、レンズフード取付け用の外ネジを装備しています。
また、バヨネットマウントには6ビットコードがあり、デジタルMボディはこの6ビットコードからレンズの種類を認識します。これは、ライカMデジタルカメラが、装着したレンズごとに露出の調整や画像データの最適化処理のために利用されます。
ピント合わせ
フォーカスリングを回してフォーカスを設定します。1mから無限遠までの設定をこのレバーで調整できます。無限遠設定はロックが可能で、指置きにもなります。ロックするかロックを解除する、または指置きを使わない場合にはボタン(4b)を押してください。
被写界深度目盛
目盛(5)は設定されたそれぞれの距離における被写界深度の範囲を示しています。この目盛からそれぞれに対応した絞り値を示す値を読み取ります。
レンズフード
クリップオンタイプのレンズフード(1)はレンズの付属品に含まれています。
取り付ける際には、絞り値設定用の指標と小さいネジが重なるようにしてください。また、レンズが正しく装着されているか確認後、固定用ネジ(1a)を時計回りに回して固定してください。そうすることで、レンズと距離計が重ならず、ビネッティングと距離計の測距枠の減光が防げます。
フロントレンズ保護用に金属製のキャップが付属されています。このキャップはレンズフード装着時には使用できません。またレンズフードはコントラストを減少させる迷光やフロントレンズの損傷、指紋などの汚れ防止に効果的です。可能な限り常に装着しておくことをお勧めします。
フィルター
E34フィルターは「ライカ ズマロン-M f 5.6/28mm」に装着して使用できます。ライカ販売店にお問い合わせください。
スペア用アクセサリー 製品コード
レンズキャップ (シルバークローム) ......14 058
レンズリアキャップ....14 269
レンズフード....12 474
お手入れ
レンズ表面にホコリが付着した場合は、まずブロアーで吹き飛ばし、それでも落ちない場合は柔らかいブラシか清潔な布を使って落としてください。汚れがひどい場合や指紋のあとを取り除くには、クリーナーなどを何も付けていない柔らかい清潔な布使って、レンズの中央から外側に向かって円を描くようにして丁寧に拭き取ってください。使用する布には、水洗いができるマイクロファイバークロスをおすすめします（写真用品や光学機器の専門店で購入できます）。メガネ用クリーニング・ティッシュやクロス等の化学成分を含んだ紙や布は、レンズ表面やコーティング層を傷める原因となりますので絶対に使用しないでください。また、レンズ表面を力を入れて拭くと、細かな砂の粒子等で傷を付ける場合がありますので注意してください。
レンズマウント部には、レンズ着脱が軽く滑らかにできるように、工場出荷時には薄い油膜が塗布されています。乾いた布で拭いても油膜は長期間維持されますが、洗剤や薬品、溶剤等で拭き取ってしまった場合、再び油膜を塗布する必要があります。その際には微量のワセリンのようなグリスを清潔な布で薄く塗り広げてください。
重要
油膜を塗布する際に、バヨネットマウントの6ビットコード（6）部の溝に油分が溜まらないように注意してください。過剰に塗布した油分にホコリ等が付着して、カメラが6ビットコードを正しく認識できなくなる恐れがあります。各レンズには、モデル名とともに製造番号（シリアルナンバー）が記載されています。紛失・盗難等に備え、この番号を控えておくか、保証カードを大切に保管してください。
ライカ サポートセンター
＜使用方法等技術的なお問い合わせ窓口＞
Tel: 0120-03-5508
受付時間：月曜日-金曜日 9:30～18:00
祝祭日は受け付けておりません。
ライカ カスタマーケア
ライカ製品の修理やメンテナンスのお問い合わせには、下記のライカカメラジャパン カスタマーケア、またはお近くの正規販売店までお問い合わせください。
ライカカメラジャパン株式会社
カスタマーケア
東京都中央区銀座6-4-1
ライカ銀座店内
Tel: 03-6215-7072
Fax.03-6215-7073
info@leica-camera.co.jp
line
| x | y1 | y2 | y3 | y4 | y5 | y6 | y7 | y8 | y9 | y10 | |----|------|------|------|------|------|------|------|------|------|------| | 0 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | | 3 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | | 6 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | | 9 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | | 12 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | | 15 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | | 18 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | | 21 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | | ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| ... | | ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| ... | | ?* (x-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | | ?* (x-axis) = ?* (x=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21) | ?* (y-axis) = ?* (y=21)| ?* (y-axis) = ?* (y=21)| ?* (y-axis) = ?* (y=21)| ?* (y-axis) = ?* (y=21)|
line
| x | y1 | y2 | y3 | y4 | y5 | y6 | y7 | y8 | y9 | y10 | |----|------|------|------|------|------|------|------|------|------|------| | 0 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 3 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 6 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 9 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 12 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 15 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 18 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | 21 | 98 | 97 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | | ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| | ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| ...| | ?* (x-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | ?* (y-axis) | | ?* (x-axis) = ?* (x=0, ..., ?* = ?*) / ?* (x=0, ..., ?*) = ?* (x=0, ..., ?*) = ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) = ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / ?* (x=0, ..., ?*) / .**|Y'[mm]
sagittale Strukturen sagittal structures structures sagittales sagittale structuren strutture sagittali estructuras sagitales 放射線方向 tangentiale Strukturen tangential structures structures tangentielles tangentiale structuren strutture tangenziali estructuras tangenciales 同心円方向
DAS WESENTLICHE
Leica Camera AG | Am Leitz-Park 5
