使用説明書 XF200mmF2 R LM OIS WR FUJIFILM

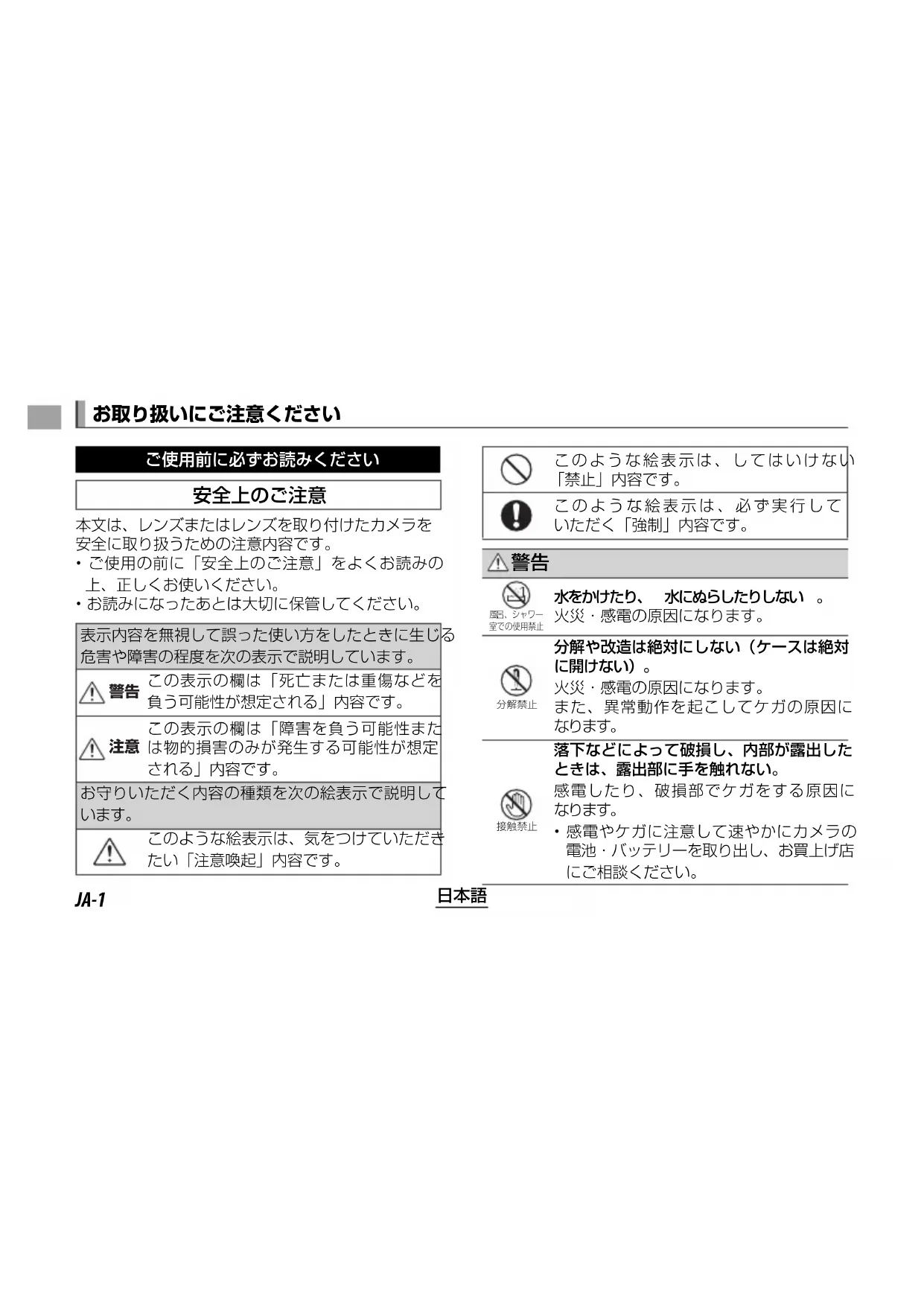

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。

このような絵表示は、気をつけていただきたい「注意喚起」内容です。

このような絵表示は、してはいけない「禁止」内容です。

このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー室での使用禁止

水をかけたり、水にぬらしたりしない。

火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止

落下などによって破損し、内部が露出したときは、露出部に手を触れない。

感電したり、破損部でケガをする原因になります。

- 感電やケガに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。

	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、ケガの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。
	小さいお子様の手の届くところに置かない。ケガの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。

	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。
	カメラのグリップを握ったまま一気にカメラを回転させないでください。手が三脚や三脚座にぶつかりケガの原因になることがあります。
	カメラを操作する前に、縦横切り換えロックが目的(固定、回転)に応じ、しっかり締まっているか、十分ゆるめてあるかを確認してください。ロックが中途半端に締まっているとカメラが急に動きケガの原因になることがあります。

日本語

本製品をご使用する前に

カメラのファームウエアが古い場合は、レンズの性能が十分に発揮できないことや、機能の一部が制限される場合がありますので、カメラのファームウエアは必ず最新版に更新してください。ご使用のファームウエアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/

パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。

レンズのお手入れと取り扱い上のご注意

• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。

• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついたときは、レンズクロスやレンズペーパーに少量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よく拭いて乾かしてください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。
• 三脚やカメラの形状によっては、カメラのグリップを握った状態でカメラを回転した際、三脚や三脚座に手がぶつかることがありますのでご注意ください。

各部の名称

①このレンズでは、防塵・防滴性能を向上させるため、マウント部にゴムリングを使用しています。ゴムリングは有償にて富士フイルム修理サービスセンターで交換できます。

① レンズフード
②レンズフード取り付けつまみ
③ フォーカスコントロールボタン（4箇所）
④ 絞りリング
⑤ 取り付け指標（焦点距離）
⑥ フォーカスリング
⑦ 三脚座
⑧ 撮影距離範囲切り換えスイッチ
⑨ フォーカスプリセットボタン
⑩ フォーカスセレクトスイッチ
⑪ OIS スイッチ
⑫ ストラップ取り付け部
⑬ 三脚座ロックつまみ
⑭ レンズ信号接点
⑮ PL フィルター操作窓
⑯ レンズフロントキャップ
⑰ レンズリアキャップ

日本語

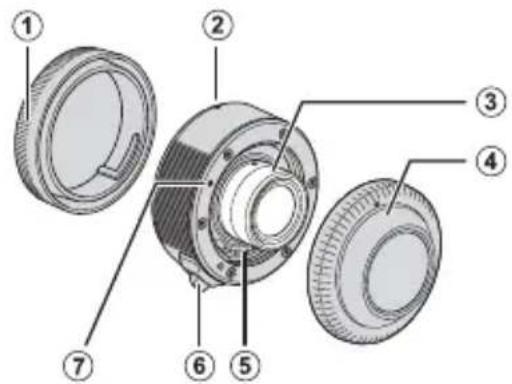

XF1.4X TC F2 WR

① レンズリアキャップ
② カメラ取り付け指標
③ 突起部
④ レンズフロントキャップ
⑤ レンズ信号接点
⑥ レンズ取り外しレバー
⑦ レンズ取り付け指標

① 突起部は精密にできているため、絶対に触れないようご注意ください。
① このレンズでは、防塵・防滴性能を向上させるため、マウント部にゴムリングを使用しています。ゴムリングは有償にて富士フイルム修理サービスセンターで交換できます。
① マクロエクステンションチューブと併用すると誤動作する場合があります。

付属品一覧

• レンズフロントキャップ・ショルダーストラップ
• レンズリアキャップ - レンズケース
• レンズフード

XF1.4X TC F2 WR

• レンズフロントキャップ - レンズポーチ
• レンズリアキャップ

JA-5

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、 カメラの使用説明書をご覧ください。

① 本製品は富士フイルム X マウント専用レンズです。 G マウントには装着できません。

ストラップの取り付け方

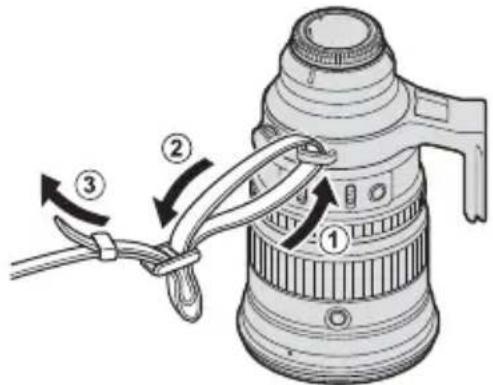

ストラップは、次のようにレンズのストラップ取り付け部（2箇所）に取り付けます。

① ストラップの取り付け方を間違えると、レンズが落下するおそれがありますので、しっかりと取り付けてください。

日本語

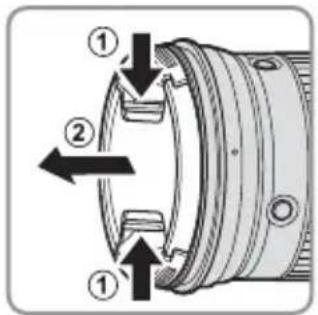

レンズキャップの取り外し方

レンズキャップは次のように取り外してください。

レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

- レンズフード取り付けつまみを反時計方向に回してゆるめておきます。

- レンズフードを、レンズ本体の突き当て面まで差し込みます。

- レンズフード取り付けつまみを締め付けて固定します。

レンズフードの取り外し方

- レンズフード取り付けつまみを反時計方向に回してゆるめます。

- レンズフードをまっすぐ前方に引いて外します。

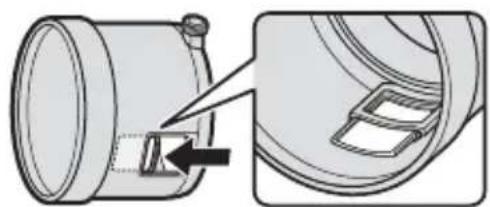

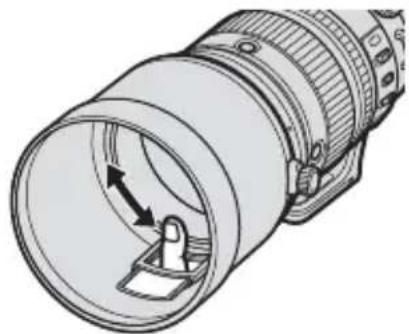

レンズフードの PL フィルター操作窓を奥にスライドさせます。

撮影時に PL フィルター操作窓から指を入れて、PL フィルターを操作できます。

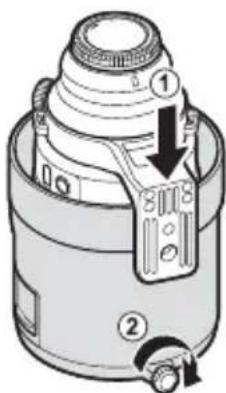

1 フードの向きを逆さにして、三脚座とレンズフード取り付けつまみの位置を合わせて取り付けます。

2 三脚座の底面をレンズケースの角の部分に合わせて入れます。

① 必ずレンズキャップを取り付けてから入れてください。 ① レンズがケース内部のくぼみに収まるように入れてください。

3 中クッションの深い方のくぼみとレンズリアキャップを合わせて中クッションを収納します。

① 中クッションが浮かないよう、しっかりと押さえてください。
① テレコンバーターを収納しない場合でも、中クッションは必ず使用してください。

4 テレコンバーターは、 リアキャップ部を中クッションのくぼみに収め、 上からネットで押さえて 収納します。

◆ テレコンバーターをレンズに取り付けたまま、レンズを収納することができます。

撮影距離範囲切り換えスイッチの使い方

オートフォーカスの駆動範囲を選べます。

- FULL：被写体までの距離の全域でピント合わせを行います。

- 5 m～∞：被写体までの距離が5 m以上の時に使用します。FULLの時よりもピントの合う速度が早くなります。

手ブレ補正

手ブレ補正機能を使用するときは、OIS スイッチを ON の位置に合わせます。

◆ 手ブレ補正は、カメラ本体のメカニカルシャッター振動にも有効に機能しますので、三脚使用時でも OIS スイッチを ON にすることをおすすめします。

フォーカスコントロールボタン、 フォーカスセレクトスイッチ、 フォーカスプリセットボタンの使い方

AF-LOCK (フォーカスロック)

a b c

1 フォーカスセレクトスイッチ (b) を AF-L に合わせます。
2 フォーカスコントロールボタン (a) を押している間は、現在のフォーカス位置をロックします。
フォーカスロックはカメラ側でも操作できます。

AF (AF 動作)

1 フォーカスセレクトスイッチ (b) を AF に合わせます。
② フォーカスコントロールボタン (a)を押すと、カメラの AF-ON と同じ動作を行います。

日本語

JA-10

PRESET（フォーカスプリセット）

①フォーカスプリセット位置の記憶

フォーカスプリセットボタン (c) を押すと、その時のピント位置をプリセット位置としてレンズ内に記憶します。

フォーカスセレクトスイッチ (b) は、どの位置でも記憶します。

②フォーカスプリセット位置の読み出し

1 フォーカスセレクトスイッチ (b) を PRESET に合わせます。

2 フォーカスコントロールボタン(a)を押すと、記憶したフォーカスプリセット位置にレンズが移動します。

それぞれの状態はカメラの液晶モニター（LCD）の表示で確認できます。

- 記憶OK時（綠点灯）

- 読み出しOK時（緑点灯）

・記憶・読み出しエラー時（赤点滅）

AF-S AF-S AF-S!

◆ カメラの電源を OFF にしたり、レンズをカメラから取り外したりしてもピント位置はレンズ内に記憶しています。

◆ AF+MF を ON に設定すると、シャッターボタンを半押ししていてもフォーカスコントロールボタンを押すと、記憶したフォーカス位置にレンズが移動します。

テレコンバーターの使い方

レンズの明るさについて

• レンズの F 値が 1 段分暗くなります。
• レンズの絞りリングに記されたF値と正しいF値に差が生じます。カメラには正しいF値が表示されます。

テレコンバーターの取り付け方

1 カメラの電源を OFF にします。

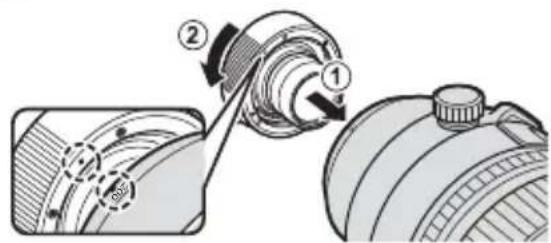

2 レンズとテレコンバーターの指標を合わせて（①）、矢印の方向に「カチッ」とはまるまで回し（②）、レンズにテレコンバーターを取り付けます。

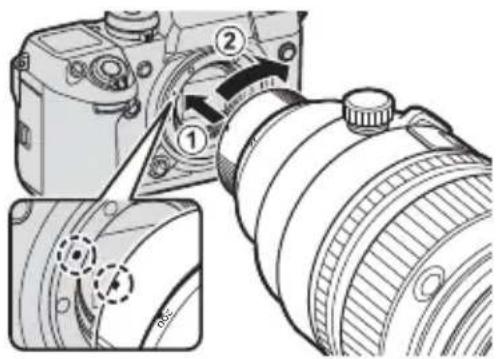

3 テレコンバーターとカメラの指標を合わせて（①）、矢印の方向に「カチッ」とはまるまで回し（②）、レンズとテレコンバーターをカメラに取り付けます。

① テレコンバーターのレンズ取り外しレバーを押さないようにご注意ください。

日本語

JA-12

テレコンバーターの取り外し方

1 カメラの電源を OFF にします。

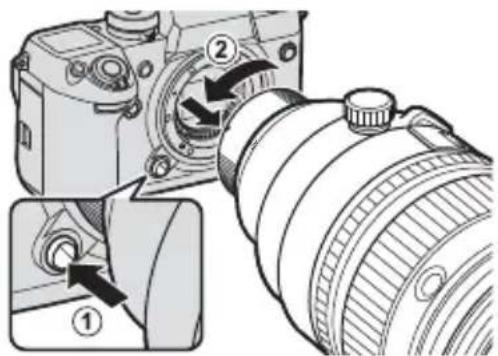

2 カメラのレンズ取り外しボタンを押しながら（①）、テレコンバーターとレンズを矢印の方向に回して取り外します（②）。

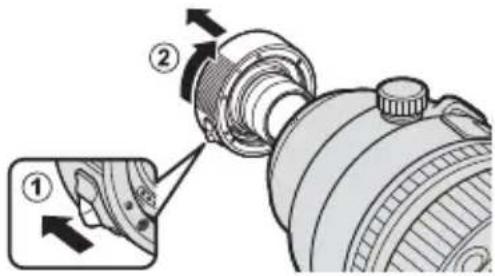

③ テレコンバーターのレンズ取り外しレバーを押しながら（①）、テレコンバーターを矢印の方向に回して取り外します（②）。

三脚座ロックつまみをゆるめて、カメラとレンズを「カチッ」という感触があるまで90度回転すると、三脚に固定したまま縦位置と横位置の切り換えができます。

① カメラが不意に回転しないように三脚座ロックつまみを確実に締めてください。

主な仕様

型式	XF200mmF2 R LM OIS WR	XF1.4X TCF2 WR
レンズ構成	14群19枚(異常分散レンズ2枚、スーパーEDレンズ1枚)	4群7枚(非球面レンズ1枚)
焦点距離	f=200mm (35mm 判換算:305mm 相当) —
画角	8.1°	—
最大口径比(開放絞り)	F2	—
最小絞り	F22	—
絞り形式羽根枚数:ステップ段差:	9枚(円形絞り) —1/3 ステップ(全22段)
撮影距離範囲(撮像素子面からの距離)	1.8m~∞	—
最大撮影倍率	0.12倍	—
外形寸法 最大径×長さ(約) φ	122mm × 205.5mm(先端よりマウント基準面まで)	58mm × 15mm(マウント基準面間距離)
質量(約)	2265g(レンズキャップ・フード含まず)	130g(レンズキャップ含まず)
フィルターサイズ φ	105mm	—

① 外観及び性能を改良のため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。
① テレコンバーターは、開放絞り F2 のレンズに対応した専用品です。
レンズをカメラから取り外すときは、必ずカメラの電源を OFF にしてください。カメラの電源を OFF にする際に、フォーカスレンズをロックする機構が作動します。
