KÄYTTÖOHJE XF200mmF2 R LM OIS WR FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

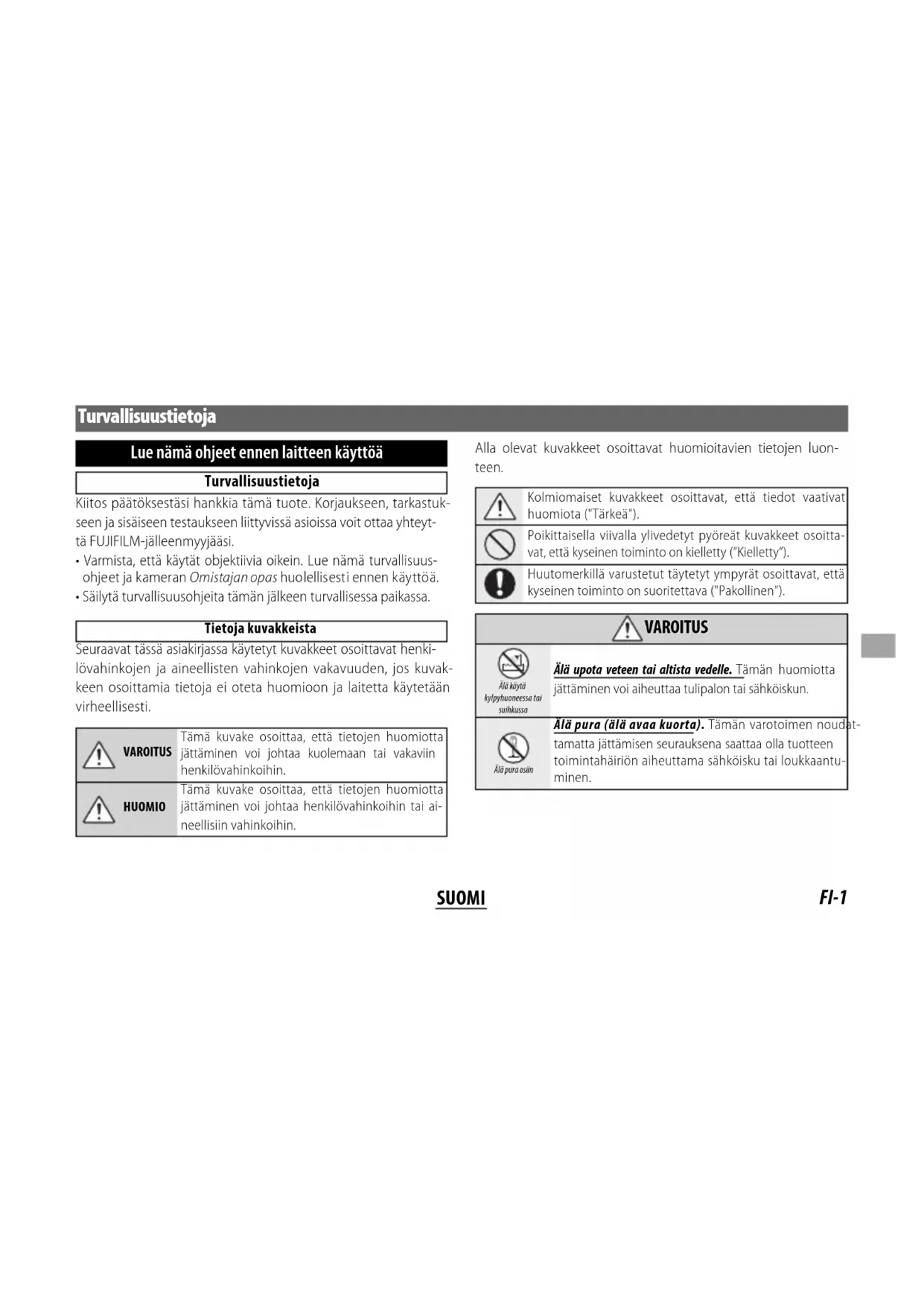

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä FUJIFILM-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai-neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

!VAROITUS
Älä käytä kylyhuoneessa tai suilkassa	Älä upota veteen tai altista vedelle. Tämän huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osiln	Älä pura (älä avaa kuorta). Tämän varotoimen noud tamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen. VAROITUS
	Jos kameran kuori rikkoutuu putoamisen tai muun vahin-gon seurauksena,älä kosketa esiin tulleisiin osiin.Tämän varotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen aiheuttama sähköisku tai loukkaantuminen.Poista ka-meran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.
	HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä.Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jätä suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä.Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

Älä kāvtä
kylpyhuoneessa tai suihkussa
Alä pura osiin

VAROITUS

HUOMIO

		HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustava-laistuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.
	Älä käännä kameraa nopeasti, kun pidät kiinni kahvasta. Kätesi voi osua jalustaan tai jalustarenkaan jalkaan ja loukkaantua.
	Ennen kuin käsittelet kameraa, kiristä tai löysää jalusta-renkaan lukitusruuvi kokonaan sen mukaan, aiotko käyt-tää kameraa kiinteässä asennossa vai käännettävänä. Jos ruuvi on kiristetty vain osittain, kamera saattaa liikkua odottamatta ja aiheuttaa loukkaantumisen.

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuotteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjättecnä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteeseen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estämään mahdollisia haittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääasianmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

SUOMI

Ennen tuotteen käyttöä

Objektiivi ei välttämättä toimi odotetulla tavalla ja kaikki toiminnot eivät välttämättä ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusimpaan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJI-FILMIN maailmanlaajuinen verkosto" -materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannattele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.
• Poista objektiivin tai suotimen lasipinnoilla oleva pöly ja lika puhaltimella. Poista tahrat ja

sormenjäljet kostuttamalla pehmeä, puhdas puuvillaliina tai linssinpuhdistusliina pieneen määrään linssinpuhdistusainetta ja pyyhkimäl- lä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai koskemasta lasia sormilla.

• Älä koskaan käytä orgaanisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kuivassa paikassa estääksesi homeen ja ruosteen muodostumisen. Älä varastoi suoraan auringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.
• Huomaa, että kameran ja jalustan asennosta riippuen kameran kahvaa pitelevä käsi voi osua jalustaan tai jalustarenkaan jalkaan, kun kameraa käännetään.

Objektiivin osat

① Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että objektiivi pysyy pölyn- ja roiskeenkestävänä. Rengas voidaan vaihtaa maksua vastaan missä tahansa FUJIFILM-palvelukeskuksessa.

① Vastavalosuojus
② Vastavalosuojan lukitusnuppi
③ Tarkennustoimintopainike (×4)
④ Himmenninrengas
⑤ Kiinnitysmerkit (polttoväli)
⑥ Tarkennusrengas
⑦ Jalustarenkaan jalka
⑧ Tarkennusalueen valitsin
⑨ Tarkennuksen esiasetus -painike
⑩ Tarkennuksen valitsin
⑪ O.I.S. -kytkini
⑫ Hihnan kiinnike
⑬ Lukitusnuppi
⑭ Objektiivin signaalin liitännät
⑮ Suodattimen sisäänmenoaukko
⑯ Objektiivin etusuojus
⑰ Objektiivin takasuojus

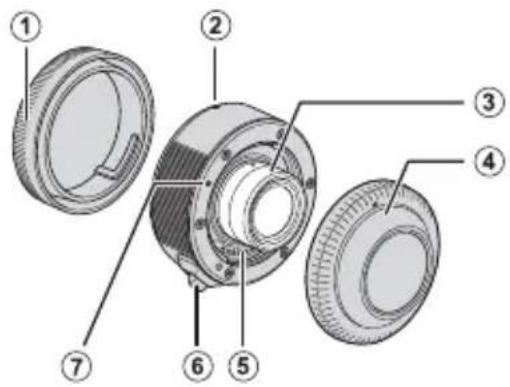

XF1.4X TC F2 WR

① Objektiivin takasuojus
② Kameran kiinnityksen indeksimerkki
③ Ulkoneva osa
④ Objektiivin etusuojus
⑤ Objektiivin signaaliliitännät
⑥ Objektiivin irrotusvipu
⑦ Objektiivin kiinnityksen indeksimerkki

① Älä koskaan kosketa ulkonevaa osaa, koska sen muoto on hyvin herkkä.
① Objektiivin asennusrenkaassa on kumirengas, joka varmistaa, että objektiivi pysyy pölyn- ja roiskeenkestävänä. Rengas voidaan vaihtaa maksua vastaan missä tahansa FUJIFILM-palvelukeskuksessa.
① Telejatkeen käyttäminen makrojatkoputken kanssa voi aiheuttaa toimintahäiriön.

Toimitetut lisävarusteet

• Objektiivin etusuojus • Olkahihna
- Objektiivin takasuojus • Objektiivilaukku
• Vastavalosuojus

XF1.4X TC F2 WR

• Objektiivin etusuojus • Objektiivipussi
• Objektiivin takasuojus

FI-6

SUOMI

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektii-vien kiinnittämisestä ja irrottamisesta.

① Tämä objektiivi on tarkoitettu käytettäväksi yksinomaan FUJIFILM:n X-kiinnityksen kanssa, eikä sitä voi käyttää G-kiinnityksen kanssa.

Olkahihnan kiinnittäminen

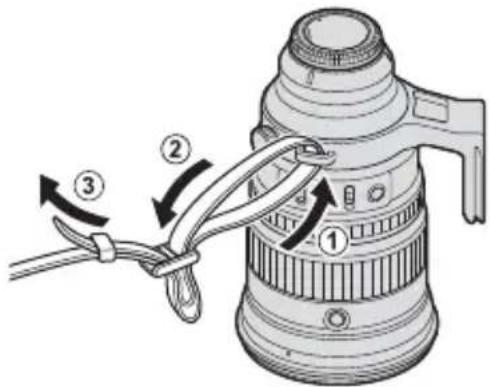

Kiinnitä hihna kahteen hihnan kiinnikkeeseen kuvan mukaisesti.

① Estääksesi objektiivin putoamisen varmista, että hihna on kiinnitetty kunnolla.

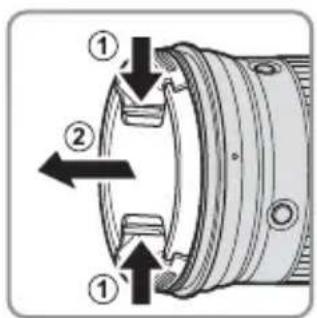

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

- Löysää vastavalosuo-jan lukitusnuppia kiertämällä sitä vastapäivään.

- Liu'uta vastavalosuoja objektiiviin, kunnes se koskettaa kohollaan olevaa uloketta.

- Kiristä lukitusnuppi.

Suojuksen poistaminen

• Löysää vastavalosuo-jan lukitusnuppia kiertämällä sitä vastapäivään.
• Liu'uta vastavalosuo- jaa suoraan eteenpäin irti objektiivista.

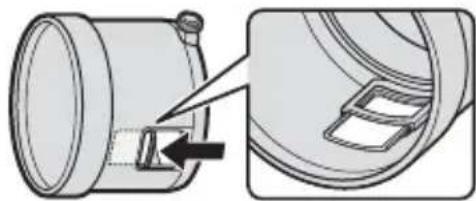

Päästäksesi käsiksi polarisoivaan suodattimeen avaa suodattimen sisäänmenoaukon kansi.

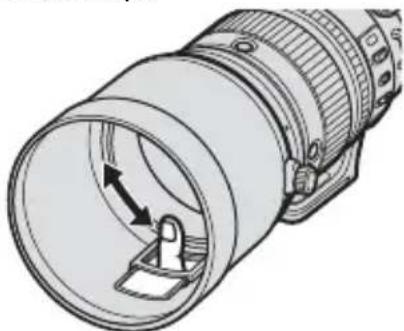

Suodatinta voi kiertää työntämällä sormen sisäänmenoaukon läpi.

Objektiivilaukun käyttäminen

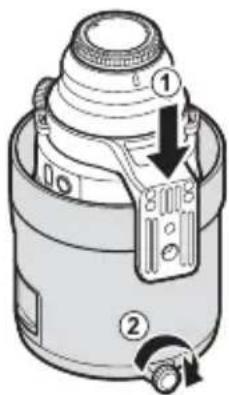

1 Käännä vastavalosuoja toisin päin ja kiinnitä se pitäen jalustarenkaan jalka kohdistettuna vastavalosuojan lukitusnupin kanssa.

2 Laita kokoonpano laukkuun siten, tarenkaan jalan alaosa asettuu laukun nurk-kaan.

e D t ä r a l u

① Muista kiinnittää objektiivin suojus ennen kuin laitat objektiivin laukkuun.
① Sovita kokoonpano laukun sisällä oleviin syvennyksiin.

FI-10

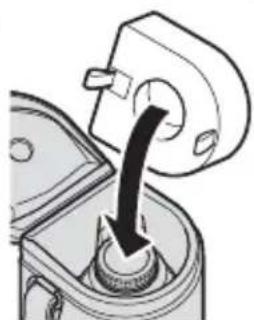

3 Sovita pehmusteen syvin syvennys objektiivin suojuksen päälle.

① Varmista, että pehmuste asettuu hyvin eikä siihen jää rakoja. ① Varmista, että käytät pehmustetta, vaikkei telejatketta olisi asetettu paikalleen.

4 Aseta telejatke sisään siten, että sen takasuoja on pehmusteen syvennyksessä, ja peitä se verkolla.

Objektiivi voidaan asettaa sisään telejatke kiinnitettynä.

SUOMI

Tarkennusalueen valitsin

Valitse automaattitarkennuksen tarkennusalue.

• FULL: Tarkenna kohteisiin miltä tahansa etäisyydeltä.
• 5m–∞: Tarkenna kohteisiin, joiden etäisyys on vähintään 5 m. Tarkennus on nopeampi kuin asetuksen FULL ollessa valittuna.

Optinen kuvanvakautus (Optical Image Stabilization, OIS)

Jos haluat käyttää optista kuvan-vakautusta, liu'uta O.I.S-kytkin kohtaan ON.

Koska kuvanvakautus vähentää myös mekaanisen sulki- men liikkeen aiheuttamaa epätarkkuutta, suosittelemme, että liu'utat O.I.S. -kytkimen asentoon ON silloinkin, kun käytät jalustaa.

Tarkennustoimintopainikkeet, tarkennuksen valitsin ja tarkennuksen esiasetus -painike

a b c

AF-LOCK (tarkennuksen lukitus)

Liu'uta tarkennuksen valitsin (b) asentoon AF-L.
2 Paina mitä tahansa tarkennustoimintopainiketta (a) lukitaksesi tarkennuksen nykyiseen asentoon.
Tarkennus voidaan lukita myös kameran ohjaimilla.

Automaattitarkennus (AF-ON)

1 Liu'uta tarkennuksen valitsin (b) asentoon AF.
2 Tarkennustoimintopainikkeet (a) suorittavat nyt saman toiminnon kuin kameran AF-ON-painike.

SUOMI

FI-11

PRESET (tarkennuksen esiasetus)

① Tarkennuksen esiasetuksen luominen Tallenna objektiivin nykyinen tarkennusasento tarkennuksen esiasetukseksi painamalla tarkennuksen esiasetus -painiketta (c).

Tarkennusetäisyys voidaan tallentaa tarkennuksen valitsimella (b) missä tahansa asennossa.

② Tarkennuksen esiasetuksen hakeminen

1 Liu'uta tarkennuksen valitsin (b) asentoon PRESET.
2 Voit palauttaa esiasetetun tarkennusasennon painamalla mitä tahansa tarkennustoi-mintopainiketta (a).

Tila näkyy kameran LCD-näytössä.
- Esiasetus tallennettu (vihreä)
- Esiasetus haettu (vihreä)
- Esiasetuksen tallennus-/latausvirhe (vilkkuu punaisena)

Objektiivi tallentaa esiasetetun tarkennusetäisyyden myös silloin, kun kamera on pois päältä tai objektiivi irrotettu kamerasta.

Jos PÄÄLLÄ on valittuna kohtaan AF+MF, tarkennustoimintopainikkeen painaminen palauttaa objektiivin esiasetettuun tarkennusasentoon, vaikka laukaisin olisi painettuna puoliväliin.

Telejatkeen käyttäminen

Valotus

• Telejatkeen kiinnittäminen hidastaa objektiivia 1 aukkoarvoa vastaavalla määrällä.
• Todellinen aukko poikkeaa objektiivin himmenninrenkaan ilmoittamasta arvosta. Kamera näyttää oikean arvon.

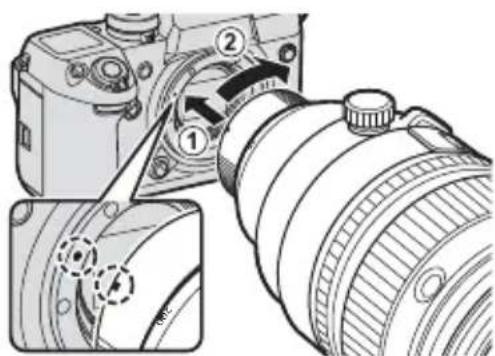

Kiinnittäminen

1 Kytke kamera pois päältä.

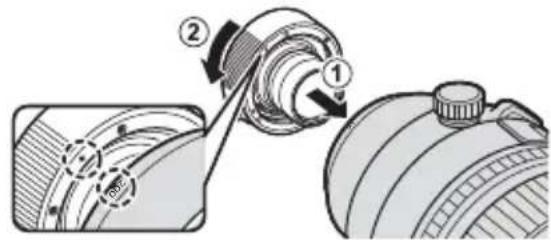

2 Kohdista telejatkeessa oleva objektiivin kiinnityksen indeksimerkki objektiivissa olevan kiinnitysmerkin (①) kanssa ja kierrä telejatketta kuvan osoittamaan suuntaan (②), kunnes se napsahtaa paikalleen.

3 Kohdista telejatkeessa oleva kameran kiinnityksen indeksimerkki kamerassa olevan indeksimerkin (①) kanssa ja kierrä objek tiivin ja telejatkeen kokoonpanoa kuvan osoittamaan suuntaan (②), kunnes se nap-sahtaa paikalleen.

① Varo painamasta objektiivin irrotusvipua telejatkeella.

SUOMI

FI-13

Irrottaminen

1 Kytke kamera pois päältä.

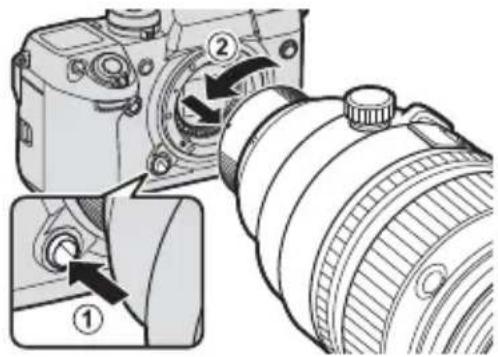

2 Kierrä telejatkeen ja objektiiviin kokoonpanoa kuvan mukaiseen suuntaan pitäen kamerassa olevaa objektiivin vapautuspainiketta (①) painettuna ja irrota kokoonpano kamerasta (②).

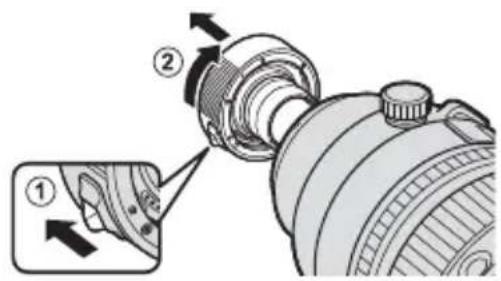

3 Kierrä telejatketta kuvan mukaiseen suuntaan pitäen objektiivin irrotusvipua (①) painettuna ja irrota telejatke objektiivista (②).

Kun haluat siirtyä maisemasuunnasta muotokuvasuuntaan tai takaisin irrottamatta jalustaa, löysää lukitusnuppia ja kierrä kameran ja objektiivin kokoonpanoa 90°, kunnes se napsahtaa paikalleen.

① Kiristä nuppi kunnolla estääksesi kameraa kääntymästä odottamatta.

Tekniset tiedot

Tyyppi XF200mmF2 R LM OIS WR XF1.4X	TC F2 WR
Objektiivin rakenne	19 elementtiä 14 ryhmässä (mukaan lukien 2 erittäin piener hajonnan (ED) elementtiä ja 1 super-ED-elementin)	7 elementtiä 4ryhmässä (sisältää 1 asfääristä elementtiä)
Polt toväli (35 mm -formaatin vastaava)	f=200 mm (305 mm)	—
Kuvakulma 8,1° —
Suurin aukko f/2 —
Pienin aukko f/22 —
Aukon ohjausLevyjen määrä 9 (pyöristetty säädettävä aukko) —Askelen koko 1⁄3 EV (22 askelta)
Tarkennusalue (polttotasosta mitattuna) 1,8 m – ∞ —
Suurin suurennos	0,12 ×	—
Ulkomitat:Halkaisija × Pituus (noin.)	ø122×205,5 mm(etäisyys kameran objektiivin kiinnityslaipasta)	ø58×15 mm(etäisyys kameran objektiivin kiinnityslaipasta)
Paino (noin.)	2265 g (ilman objektiivin suojuksia ja vastavalo suoj aa)	130 g (ilman objektiivin suojuksia)
Suotimen koko	ø105 mm	—

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennusetäisyydestä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.
① Telejatke on tarkoitettu käytettäväksi ainoastaan sellaisten kameroiden kanssa, jotka tukevat suurimmillaan aukkoa f/2.
- Sammuta kamera ennen objektiivin irrottamista. Kameran sammuttaminen kytkee päälle mekanismiin, joka lukitsee objektiivin sisäosat.
