用户手册 XF200mmF2 R LM OIS WR FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

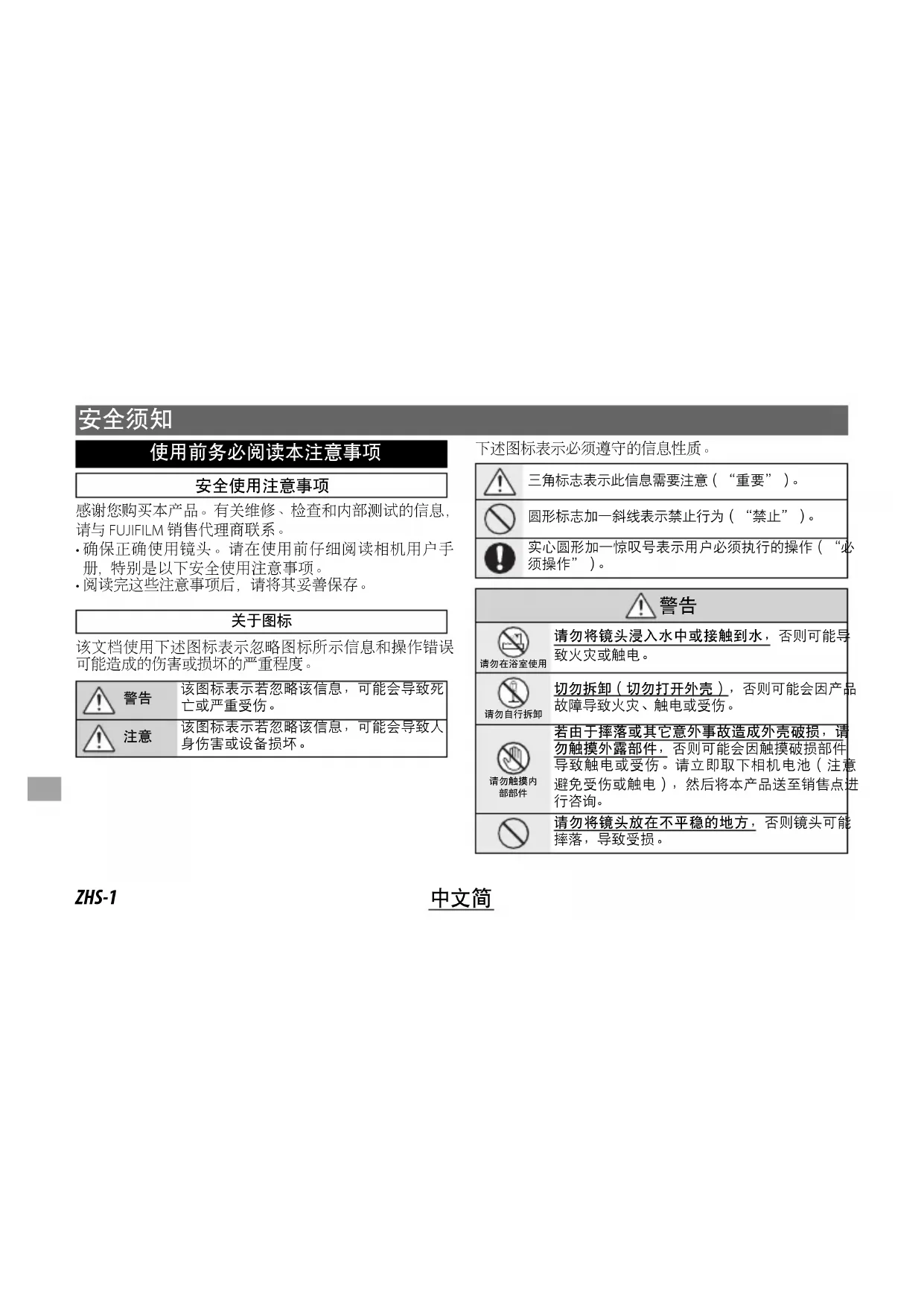

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

请勿触摸内部部件

切勿拆卸（切勿打开外壳），否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

警告
	请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。
注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

注意
	握住手柄时请勿快速旋转相机,否则您的手可能会撞到三脚架或三脚架固定底座而导致受伤。
	操作相机之前,请完全拧紧(将以固定方位使用相机时)或拧松(相机将被旋转时)三脚架固定座锁定螺钉。若螺钉仅部分拧紧,相机可能会意外晃动而导致受伤。

■产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。
备注 ○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

■ 盒内各类同装物品的包装材料的标识

隔板: CB

针对较老版本的相机固件，镜头可能无法实现预期的操作，并且某些功能可能不可用。请务必将相机固件更新至最新版本。有关查看相机固件版本以及更新相机固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM 全球网络”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。
• 请保持镜头信号接点的清洁。
• 请使用吹气球去除镜头或滤镜玻璃表面

的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂，清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。
• 请注意，根据相机和三脚架位置的不同，旋转相机时您持握相机手柄的手可能会触碰到三脚架或三脚架固定底座。

中文简

ZHS-4

镜头部件

① 镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。

① 镜头遮光罩
② 遮光罩锁定旋钮
③ 对焦控制按钮 (×4)
④ 光圈环
⑤ 安装标记 (焦距)
⑥ 对焦环
⑦ 三脚架固定底座
⑧ 对焦范围选择器
⑨ 对焦预设按钮
⑩ 对焦选择器
⑪ O.I.S. 开关
⑫ 肩带穿孔
⑬ 锁定旋钮
⑭ 镜头信号接点
⑮ 滤镜操作端口
⑯ 镜头前盖
⑰ 镜头后盖

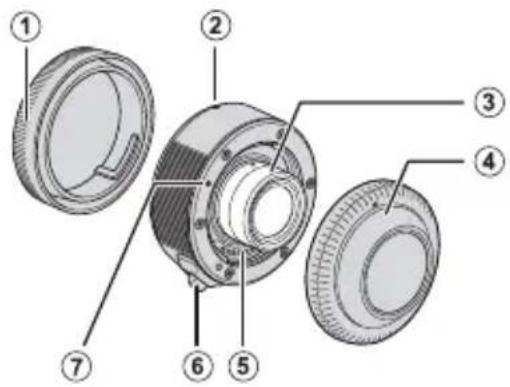

XF1.4X TC F2 WR

① 镜头后盖
② 相机安装标记
③ 突出部分
④ 镜头前盖
⑤ 镜头信号接点
⑥ 镜头拆卸杆
⑦ 镜头安装标记

① 切勿触摸突出部分，该部分形状非常精细。
① 镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。
① 与微距延长管一起使用增距镜可能会引起故障。

附带配件

有关安装和取下镜头的信息，请参阅相机使用手册。

① 本镜头仅适用于 FUJIFILM X 卡口, 不适用于 G 卡口。

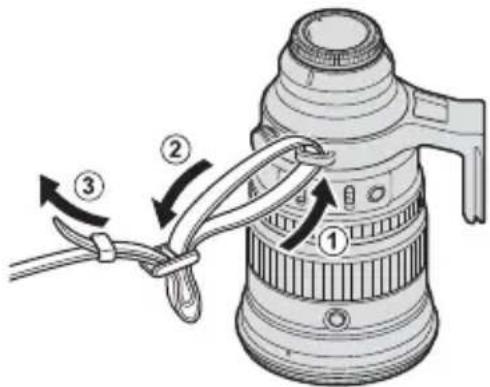

安装肩带

如图所示将肩带安装至2个肩带穿孔。

① 为避免摔落镜头，请务必正确牢固地安装好肩带。

ZHS-7

中文简

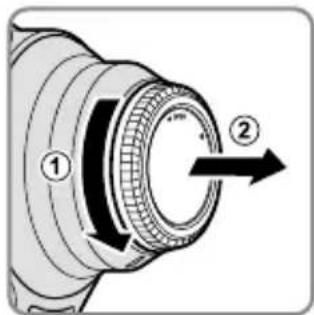

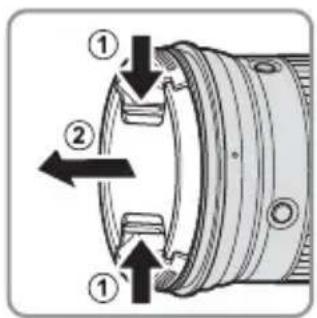

取下盖子

请如图所示取下盖子。

安装好镜头遮光罩即可减少强光并保护镜头前部元件。

- 逆时针旋转遮光罩锁定旋钮将其拧松。

- 将遮光罩套在镜头上直至其接触到凸起的边缘。

• 逆时针旋转遮光罩锁定旋钮将其拧松。
• 将遮光罩从镜头直接向前滑出。

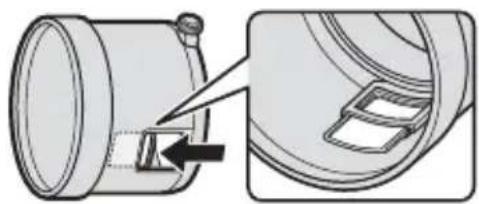

若要操作偏光滤镜，请打开滤镜操作端口盖。

1 反转并安装遮光罩，保持三脚架固定底座与遮光罩锁定旋钮对齐。

2 将该组合体装入镜头包时让三脚架固定底座的底部置于镜头包的一个角落。

① 确保内衬紧贴，没有缝隙。
① 即使未装入增距镜也务必使用内衬。

4 装入增距镜时让其后盖置于内衬凹陷处，然后盖上网盖。

① 将镜头放入镜头包之前，务必先安装镜头盖。
① 将组合体装入镜头包内部的凹陷处。

镜头可在安装有增距镜的状态下装入。

中文简

ZHS-10

对焦范围选择器

选择自动对焦的对焦范围。

• FULL: 对焦于任一距离处的拍摄对象。
• 5 ~m - : 对焦于 5 ~m 或以上距离处的拍摄对象。当您选择了 FULL 时对焦最迅速。

光学图像稳定（OIS）

若要使用光学图像稳定，请将 O.I.S. 开关推至 ON（开）。

因为图像稳定也能有效地减少机械快门动作所导致的模糊，我们建议您即使使用三脚架时也将O.I.S.开关推至ON（开）。

对焦控制按钮、对焦选择器以及对焦预设按钮

a b c

AF-LOCK（对焦锁定）

1 将对焦选择器 (b) 滑至 AF-L。
2 按下任一对焦控制按钮（a）在当前位置锁定对焦。

使用相机控制也可锁定对焦。

自动对焦（AF-ON）

1 将对焦选择器（b）滑至 AF。
2 对焦控制按钮 (a) 现将执行与相机 AF-ON 按钮相同的功能。

ZHS-11

中文简

PRESET（对焦预设）

① 创建对焦预设

若要将镜头中的当前对焦位置保存为对焦预设，请按下对焦预设按钮（c）。

您可使用对焦选择器（b）在任何位置保存对焦距离。

② 重新启用对焦预设

1 将对焦选择器 (b) 滑至 PRESET。
2 按下任一对焦控制按钮（a）恢复预设对焦位置。

状态会在相机 LCD 显示屏中显示。

·预设已保存（绿色）
·预设已重新启用（绿色）
·预设保存/载入错误（闪烁红色）

即使相机关闭或者将镜头从相机取下，镜头也将存储预设对焦距离。
若 AF+MF 选为开, 即使半按快门按钮, 按下对焦控制按钮也会使镜头返回至预设对焦位置。

中文简

ZHS-12

使用增距镜

曝光

· 安装增距镜相当于使镜头光圈减小 1 档。
- 实际光圈与镜头光圈环显示的不同。相机显示的是正确值。

附件

1 关闭相机。

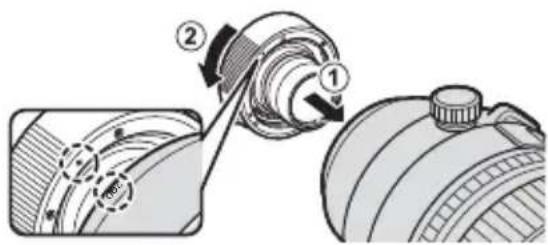

② 将增距镜上的镜头安装标记和镜头上的安装标记对齐（①），然后按照图示方向旋转增距镜（②），直至其咔嗒一声卡入正确位置。

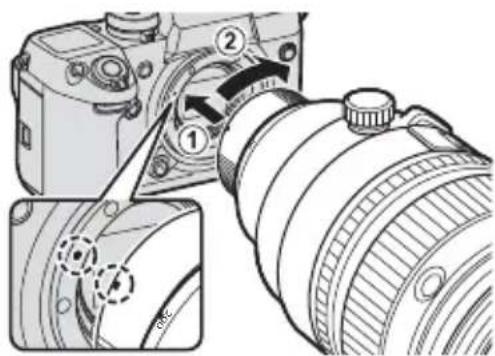

3 将增距镜上的相机安装标记和相机上的标记对齐（①），然后按照图示方向旋转镜头和增距镜组合体（②），直至其咔嗒一声卡入正确位置。

① 请小心不要按下增距镜上的镜头拆卸杆。

ZHS-13

中文简

拆卸

1 关闭相机。

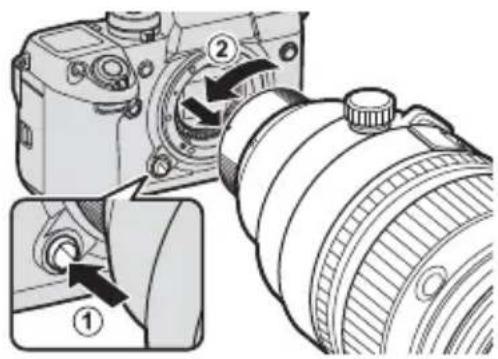

2 按住相机镜头释放按钮 (①)，同时按图示方向旋转增距镜和镜头组合体，将其从相机上取下 (②)。

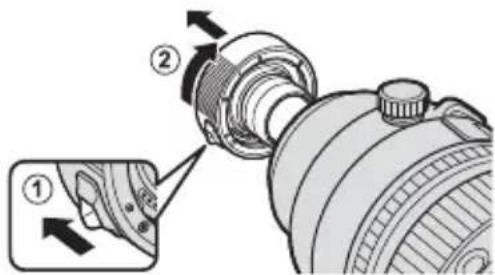

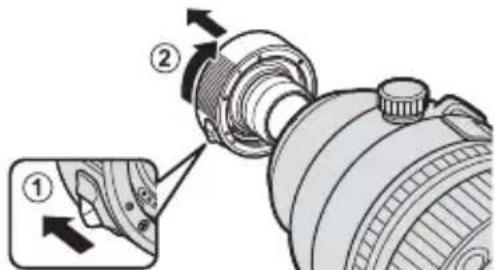

3 按住镜头拆卸杆（①），同时按图示方向旋转增距镜，将其从镜头上取下（②）。

若要直接切换成风景方位或人像方位而不取下三脚架，请拧松锁定旋钮并旋转相机和镜头组合体 90^ ，直至其咔嗒一声卡入正确位置。

① 请将旋钮牢固拧紧以避免相机意外旋转。

中文简

ZHS-14

技术规格

类型 XF200mmF2 R LM OIS WR	XF1.4X TC F2 WR
镜头结构	14组19片(包括2个超低色散元件以及1个超级超低色散元件)	4组7片(包括1个非球面元件)
焦距(35mm格式相当值)	f=200mm(305mm)	—
视角	8.1°	—
最大光圈	f/2 —
最小光圈	f/22 —
光圈控制叶片数目 9片(圆形光圈孔)等级大小	— 13 EV(22级)
对焦范围(从焦平面开始测量)	1.8m-无限远	—
最大放大倍率	0.12×	—
外部体积:直径×长度(近似值)	ø122×205.5mm(从相机镜头卡口边缘起的距离)	ø58×15mm(从相机镜头卡口边缘起的距离)
重量(近似值)	2265g(不包括镜头盖和遮光罩)	130g(不包括镜头盖)
滤镜尺寸	ø105mm	—

①为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式, 在某些情况下, 相机显示的 “距离指示” 可能与实际对焦距离不同。请将 “距离指示” 仅用作参考。
① 该增距镜专用于支持最大光圈为 f/2 的相机。
取下镜头前，请先关闭相机。关闭相机将启动锁定镜头内部部件的机制。

ZHS-15

中文简

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

!	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

警告
請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解(不可打開外殼),否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。
	握住手柄時請勿快速旋轉相機,否則您的手可能會撞到三腳架或三腳架固定底座而導致受傷。
	操作相機之前,請完全擰緊(將以固定方位使用相機時)或擰鬆(相機將被旋轉時)三腳架固定座鎖定螺釘。若螺釘僅部分擰緊,相機可能會意外晃動而導致受傷。

使用本產品前

針對較老版本的相機韌體，鏡頭可能無法實現預期的操作，並且某些功能可能不可用。請務必將相機韌體更新至最新版本。有關檢視相機韌體版本以及更新相機韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM全球保用”資料中所列當地經銷商處尋求支援資訊。

產品保養

• 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
  · 請保持鏡頭信號接點的清潔。
• 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔

紙，以圓周運動方式從裡向外進行不要留下污漬，也不要用手指觸碰玻璃。

• 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
• 不使用鏡頭時，請蓋上鏡頭前後蓋。
  · 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起
  · 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
• 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。
• 請注意，根據相機和三腳架位置的不同，旋轉相機時您持握相機手柄的手可能會觸碰到三腳架或三腳架固定底座。

鏡頭部件

① 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。

①鏡頭遮光罩
② 遮光罩鎖定旋鈕
③對焦控制鈕（×4）
④ 光圈環
⑤ 安装標記 (焦距)
⑥ 對焦環
⑦三腳架固定底座
⑧ 對焦範圍選擇器
⑨ 對焦預設鈕
⑩ 對焦選擇器
⑪ O.I.S. 開關
⑫ 肩帶穿孔
⑬ 鎖定旋鈕
⑭ 鏡頭信號接點
⑮ 濾鏡操作埠
⑯ 鏡頭前蓋
⑰ 鏡頭後蓋

XF1.4X TC F2 WR

① 鏡頭後蓋
② 相機安裝標記
③ 突出部分
④ 鏡頭前蓋
⑤ 鏡頭信號接點
⑥鏡頭拆卸桿
⑦ 鏡頭安裝標記

① 切勿觸摸突出部分，該部分形狀非常精細。
① 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。
① 與近拍延長管一起使用增距鏡可能會引起故障。

随附配件

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

① 本鏡頭僅適用於 FUJIFILM X 卡口，不適用於 G 卡口。

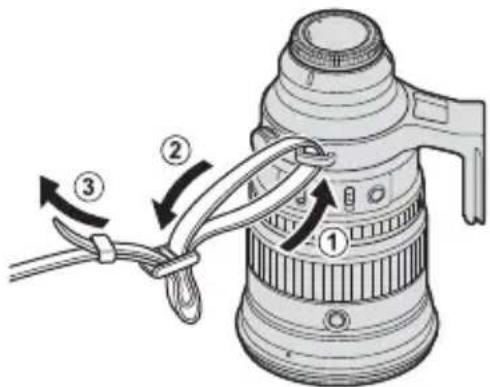

安装肩带

如圖所示將肩帶安裝至2個肩帶穿孔。

① 為避免摔落鏡頭，請務必正確牢固地安裝好肩帶。

ZHT-6

中文繁體

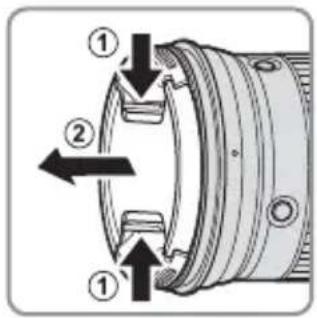

取下蓋子

請如圖所示取下蓋子。

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。

- 逆時針旋轉遮光罩鎖定旋鈕將其擰鬆。

- 將遮光罩套在鏡頭上直至其接觸到凸起的邊緣。

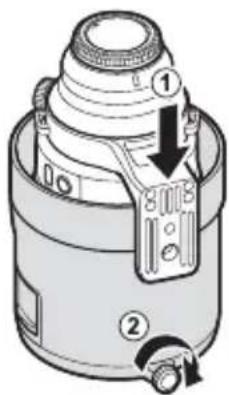

1 反轉並安裝遮光罩，保持三腳架固定底座與遮光罩鎖定旋鈕對齊。

2 將該組合體裝入鏡頭包時讓三腳架固定底座的底部置於鏡頭包的一個角落。

① 確保內襯緊貼，沒有縫隙。 ① 即使未裝入增距鏡也務必使用內襯。

4 裝入增距鏡時讓其後蓋置於內襯凹陷處，然後蓋上網蓋。

① 將鏡頭放入鏡頭包之前，務必先安裝鏡頭蓋。
① 將組合體裝入鏡頭包內部的凹陷處。

鏡頭可在安裝有增距鏡的狀態下裝入。

對焦範圍選擇器

選擇自動對焦的對焦範圍。

· FULL : 對焦於任一距離處的
- 5m-∞:對焦於 5m 或以上距離處的拍攝對象。當您選擇了 FULL 時對焦最迅速。

光學影像穩定（OIS）

若要使用光學影像穩定，請將 O.I.S. 開關推至 ON（開）。

因爲影像穩定也能有效地減少機械快門動作所導致的模糊，我們建議您即使使用三腳架時也將O.I.S.開關推至ON（開）。

對焦控制鈕、對焦選擇器以及對焦預設鈕

a b c

拍攝對象。

AF-LOCK（對焦鎖定）

將對焦選擇器（b）滑至 AF-L。

② 按下任一對焦控制鈕（a）在目前位置鎖定對焦。

使用相機控制也可鎖定對焦。

自動對焦（AF-ON）

1 將對焦選擇器 (b) 滑至 AF。

2 對焦控制鈕 (a) 現將執行與相機 AF-ON 鈕相同的功能。

PRESET（對焦預設）

① 建立對焦預設

若要將鏡頭中的目前對焦位置儲存為對焦預設，請按下對焦預設鈕（c）。

您可使用對焦選擇器（b）在任何位置儲存對焦距離。

狀態會在相機 LCD 螢幕中顯示。

·預設已儲存（綠色）

·預設已重新啓用（綠色）

·預設儲存/載入錯誤（閃爍紅色）

AF-S AF-S AF-S

② 重新啓用對焦預設

1 將對焦選擇器 (b) 滑至 PRESET。

2 按下任一對焦控制鈕（a）恢復預設對位置。

即使相機關閉或者將鏡頭從相機取下，鏡頭也將儲存預設對焦距離。

若 AF+MF 選為開，即使半按快門鈕，按下對焦控制鈕也會使鏡頭返回至預設對焦位置。

使用增距鏡

曝光

· 安裝增距鏡相當於使鏡頭光圈減小1檔。
- 實際光圈與鏡頭光圈環顯示的不同。相機顯示的是正確值。

附件

1 關閉相機。
2 將增距鏡上的鏡頭安裝標記和鏡頭上的安

裝標記對齊（①），然後按照圖示方向旋增距鏡（②），直至其喀嚓一聲卡入正置。

3 將增距鏡上的相機安裝標記和相機上的標

記對齊（①），然後按照圖示方向和增距鏡組合體（②），直至其喀嚓一入正確位置。

定轉確位

① 請小心不要按下增距鏡上的鏡頭拆卸桿。

2 按住相機鏡頭釋放鈕（①），同時按圖示方向旋轉增距鏡和鏡頭組合體，將其從相機上取下（②）。

3 按住鏡頭拆卸桿（①），同時按圖示方向旋轉增距鏡，將其從鏡頭上取下（②）。

若要直接切換成風景方位或人像方位而不取下三腳架，請擰鬆鎖定旋鈕並旋轉相機和鏡頭組合體 90°，直至其喀嚓 - 卡入 正確位置。

① 請將旋鈕牢固擰緊以避免相機意外旋轉。

規格

類型 XF200mmF2 R LM OIS WR XF1.4X TC F2 WR
鏡頭結構	14組19片(包括2個超低色散元件以及1個超級超低色散元件)	4組7片(包括1個非球面元件)
焦距(35mm格式相當值)	f=200mm(305mm)	—
畫角 8.1°		—
最大光圈 f/2		—
最小光圈 f/22		—
光圈控制葉片數目 9片(圓形光圈孔)等級大小	1/3EV(22級)	—
對焦範圍(從焦平面開始測量)	1.8m-無限遠	—
最大放大倍率 0.12×		—
外部體積:直徑×長度(近似值)	ø122×205.5mm(從相 機鏡頭 卡口邊 線起的 距離)	ø58×15mm(從相 機鏡頭 卡口邊 線起的 距離)
重量(近似值)	2265g(不包括鏡頭蓋和遮光罩)	130g(不包括鏡頭蓋)
濾鏡尺寸	ø105mm	—

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
①該增距鏡專用於支援最大光圈為f/2的相機。
取下鏡頭前，請先關閉相機。關閉相機將啟動鎖定鏡頭內部部件的機製。

ZHT-14

中文繁體
