MANUALE UTENTE DW4010 D1 ROWENTA

Raccomandazioni importanti

Istruzioni di sicurezza

• Leggere attendamente le istruzioni per l'uso prima di utilizzato l'apparecchio per la primaolta: un utilizzo non conforme alle norme d'uso prescritte solleva il produttore da qualsiasi responsabilità.
• Non tirare il cavo per scollegare l'apparecchio alla presa di corrente.

Scollegare sempre l'apparecchio:- prima di riempire il serbatoio o di sciacquare la caldaia.

• prima di pulirlo.
  -dopo ogniutilizzo.

• L'apparecchio deve essere collocato e utilizzato su una superficie stabile e resistente al calore. Appoggiando il ferro sulla sua base, assicurarsi che la superficie su cui è collocato via stabile. Non collocare il serbatoio sul bordo dell'asse da stiro o su superfici morbide.

• Questo appearecchio non deve essere utilizzato da persona (compresi bambini) le cui disponà fisiche, sensoriali o mentali sono ridotte, o da persona prive di esperienza o di conoscenza, a meno che non possano beneficiare,tramite una persona responsabile della loro sicurezza, di sorveglianza o di istruzioni preliminari relative all'uso dell'apparecchio.

• Sorvegliare i bambini per evitare che giochino con l'apparecchio.

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone prive di esperienza o di conoscenza le cui capacità fisiche, sensoriali o mentali sono ridotte, perché istruite sull'utilizzo dell'apparecchio e informate sui rischi legati a un utilizzo scorretto. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno chenon abbiano più di 8 anni e non siano adeguatamente sorvegliati. Tenere l'apparecchio e il cavo lontano dalla portata dei bambini di età inferiore a 8 anni.

• La temperatura dell'apparecchio può essere elevata durante il funzionamento:cisiono provocare uszioni. Non toccare le superfici calde (parti metalliche accessibili e parti plastiche vicino alle parti metalliche).
• Non lasciare mai l'apparecchio incustodito:
• quando è collegato alla rete elettrica.
• se non è raffreddato per almeno 1 ora.
• Prima di svuotare la caldaia/sciacquare il vano raccogli-calcare (a seconda del modello) attendere sempre che la centrare vapore sua fredda e scollegata da almeno 2 ore per svitare il tappo di scarico / aprire il vano.
• Attenzione: se il tappo del boiler o il tappo di risciacquo del boiler (a seconda del modello)cade o viene urtato in maniera forte, sostuirlo presso un centro di assistenza autorizzato, in quanto potrebbe essere danneggiato.
• Durante il risciacquo della caldaia, non riempirla mai除去 un getto d'acqua diretto.
• Non après il tappo del boiler durante l'uso.
  Nonutilizzare l'apparecchio se è caduto,se presenta

danni visibili o anomalie di funzionamento. Non smontare mai l'apparecchio. farlo esaminare presso un Centro Servizi autorizzato per evitare pericoli.

• Per garantire la massima sicurezza, quello apparecchio è conforme alle norme e ai regolamenti vigenti (Direttive Bassa tensione, Compatabilità elettromagnetica, Ambiente, ecc.)
• Questa centrale vapore è un appearechio elettrico: delve pertanto essere utilizzato in condizioni d'uso normali. L'apparechio è concepito esclusivamente per un utilizzodomestico.

• Questo appearecchio è equipaggiato con 2 sistemi di sicurezza:

• una valvola anti-eccesso di pressione, che in caso di malfunzionamenti lascia fuoriuscire l'ecesso di vapore.

• un fusibile termico per evitare Il surriscaldamento.

• Collegare sempre la centrale vapore:

• una rete elettrica la cui tensione sia compresa tra 220 e 240 V.

• a una presa elettrica «a terra».

Qualiasi erre di collegamento cui possare dani irreversibili e annullare la garanzia. Se si utilizza una prolonga, verificare che la presa sia di tipo bipolare 16A con conduzione di messa a terra.

• Svolgerepletamente il cavo elettrico prima di collegarlo a una presa elettrica con messa a terra.
• Se il cavo elettrico o il tubo del vapore sono danneggiati, affidarne la riparazione a un Centro Servizi autorizzato, per evitare danni e lesions.
• La piatra del ferro e la base del ferro sul serbatoio posso non raggiungere temperature molto elevate, causando il rischio di uszioni: non toccare. Non toccare mai i cavi elettrici con la piatra del ferro.
• L'apparecchio emette videore che cui cassetti. Maneggiare il ferro con cautela, soprattutto durante i passaggi verticali. Non dirigere il videore su persono o animali.
• Non immergere mai la centrale vapore in acqua o altri liquidi. Non collocarla mai sotto un getto d'acqua di rubinetto.

CONSERVARE QUESTE ISTRUZIONI

Partecipiamo alla protezione dell'ambiente!

Il vosto appearechio è composto da diversi materiali che possono essere riciclati.
Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato

ES

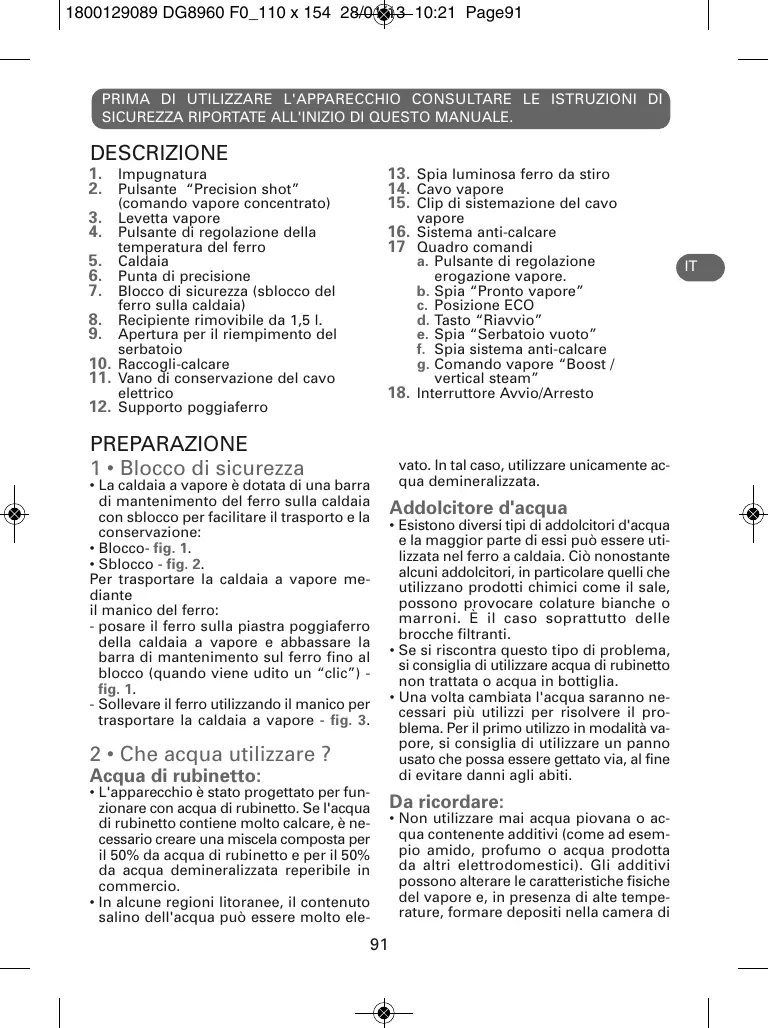

1. Impugnatura
2. Pulsante "Precision shot" (comando vapore concentrato)
3. Levetta vapore
4. Pulsante di regolazione della temperatura del ferro
5. Caldaia
6. Punta di precisione
7. Blocco di sicurezza (sblocco del ferro sulla caldaia)
8. Recipiente rimovabile da 1,5 I.
9. Apertura per il riempimento del serbatoio
10. Raccogli-calcare
11. Vano di conservazione del cavò elettrico

12. Supporto poggiaferro

13. Spia luminosa ferro da stiro

14. Cavo vapore

15. Clip di sistematiche del cavopavore

16. Sistema anti-calcare

17 Quadro comandi a. Pulsante di regolazione ergazione vapore.

b. Spia "Pronto vapore"
c. Posizione ECO
d. Tasto "Riavvio"
e. Spia "Serbatoio vuoto"
f. Spiaistema anti-calcare
g. Comando vapore "Boost / vertical steam"

1. Interruttore Avvio/Arresto

PREPARAZIONE

1 • Blocco di sicurezza

• La caldaia a vapore è dotata di una barra di mantenimento del ferro sulla caldaia con sblocco per facilitare il trasporto e la conservazione:
• Blocco-fig. 1.
  Sblocco - fig. 2.

Per trasportare la caldaia a vapore mediente

il manico del ferro:

• posare il ferro sulla piatra poggiaferro della caldaia a vapore e abbassare la barra di mantenimento sul ferro fino al blocco ( quando viene udito un "clic") - fig. 1.
• Sollevare il ferro utilizzato il manico per trasportare la caldaia a vapore - fig. 3.

2·Che acquautilizzare?

Acqua di rubinetto:

• L'apparecchio è stato progettato per funzionare con acqua di rubinetto. Se l'acqua di rubinetto contiene molto calcare, è necessario create una miscela composta per il 50% da acqua di rubinetto e per il 50% da acqua demineralizzata reperibile in commercio.
• In alcune regioni litoranee, il contento salino dell'accua più essere molto ele

vato. In tal caso,utilizzare unicamente acqua demineralizzata.

Addolcitore d'acqua

• Esistono diversi tipi di addolcitori d'acqua e la maggior parte di dati cui vuo essere utilizzata nel ferro a caldaia. Ci nonostante alcuni addolcitori, in particolare quelli che utilizzato prodotti chimici come il sale, possono provocare colature bianche o marroni. è il caso soprattutto delle broche filtranti.
• Se si riscontra quello tipo di problema, si consiglia di utilizzato acqua di rubinetto non trattata o acqua in bottiglia.
• Una volta cambiata l'acqua saranno necessari piùutilizzi per risolverve il problema.Per il primo utilizzo in modalita vapore,si consiglia diutilizzare un panno usato che possa essere gettato via,al fine di evitare danni agli abiti.

Da ricordare:

• Non utilizzato mai acqua piovana o acqua contente additivi (come ad esempio amido, profumo o acqua prodotta da altre elettrodomestici). Gli additivi sono alterare le caratteristiche fisiche del vapore e, in presenza di alte temperature, formare depositi nella camera di

vaporizzazione in grado di macchiare la biancheria.

3·Prepare la caldaia

• Positionario la caldaia su una superficie stabile, piana e resistente al calore.
• Si consiglia di utilizzare un davolo adatto alle centrali vapore con piano apposto di tipo "a vassoio" e non a griglia.
• Ritirare il recipiente dell'acqua rimovibile (nella parte anteriore della caldaia a vapore) premendo sulla chiavetta di blocco che si trova sul manico del recipiente - fig. 4.
  Riempite il serbatoioswana superare il livello M. - fig. 5.
  Ripositionatelo con cura nel suo allogi-gamento fino al "clic".
• Srotolare completeness il cavo elettrico ed estrare il cavo vapore dal suo alloggiamento- fig. 6.
• Collegare la caldaia ad una presa elettrica con messa a terra - fig. 7.

UTILIZZO

4·Avviare la caldaia

• Accendete l'interruttore luminoso accesso / spento - fig.4, si accende. La spia verde lampeggia e la caldaia si scalda.
• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Questa operazione produce un rumore normale.
• La caldaia e il ferro da stiro sono pronti per la stiratura quando la spia del vapore è accesca e la spia del ferro è spenta.

Durante il primo utilizzato, più esserci una fuoriuscita di fumo o di odore assolutamente innocua. Tale fenomeno non ha nessun effetto sull'utilizzo e scomparirà rapidamente.

5·Funzionamento del quadro comandi

Spia verde lampeggiante - fig. 8: riscaldamento caldaia.
- Spia verde accesa - fig. 11: il vapore è pronto.
- Spia rossa lampeggiante - fig. 15: il recipiente è vuoto.
La spia arancione "Calc-Away System" lampeggia - fig. 18: è necessario sciacquare il raccoglitore.

6·Per stirare con il vapore

• Posizione are il pulsante di regolazione della temperature - fig. 9 del ferro da stiro sul tipo di tessuto da stirare - fig. 10. La spia luminosa del ferro si accende. Attenzione: all'avvio dell'unità e agli volte che la temperature viene ridotta durante l'uso, l'apparecchio è pronto per l'uso quando la spia del ferro si spegne e quando la spia verde sul pannello controlli rimane fissa. Se viene aumento tata la temperature durante l'uso è possibile utilizzare immediamente il ferro, ma si raccomanda di non;aumentare la potenza del vapore una volta che la spia del ferro è spenta.

TIPO DI TESSUTO	REGOLAZIONE DELLA MANOPOLA DELA TEMPERATURA	POSIZIONE DEL PULI- SANTE DEL VAPORE
TESSUTI SINTENICI (Polyester, Acetate, Acrylque, Polyamide)	·
SETA / LANA	··
LINO / COTONE	···

- Funzione "Boost"

L'apparecchio è dotato di una funzione Boost che consente di aumento l'émissione di vape durante il funzionamento, specialmente nei punti più difficili da raggiungere, su tessuti troppo pesanti o stropiciati.

Perutilizzarequesta funzione,regolare il ferro sulla posizione massima del termostato ( ) e premere il tasto Boostippo sul quadro di comando,si accenderauna spiablu -fig.17.

Per disattivare la funzione Boost, premere di nuovo il tasto e si accenderà una spia blu. La funzione può essere disattivataanche ruotando il pulsante di regolazione del emissione del vapore.

La funzione Boost si disattiva automaticamente dopo 15 minuti. La spia blu lampeggia per indicare la disattivazione della funzione Boost, quando si spegnerà.

• MODALITA ECO: Il ferro a caldaia più funzionare in modalità ECO a basso consumo

energetico, garantendo comunique una portata di vapore sufficiente per una stiratura efficac. A tal fine, una volta regolato correttamente il termostato del ferro (vedere la tabella riportata qui sopra), occorre posizionare la manopola di regolazione del vapore sulla posizione ECO. Il modo ECO più essere utilizzato su tutti i tipi di tessuti,anche per i tessuti molto spessi o stropicciati; si consiglia di utilizzare la portata vapore massimo per ottenere risultati ottimali.

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento sono interrompere l'utilizzo.
  Per ottenere vapore, premere sul commande vapore situato molto la maniglia del ferro - fig. 12. Il vapore si ferma rilasciendo il commande
• Spruzzare sempre l'amido sul dato opposto del tessuto da stirare.

Consiglio Al momento del primo utilizzato o se non avete usato il vapore da un po' di tempo: premete più volte successivement il pulsante vapore - fig. 12, con il ferro lontano dai panni da stirare. Ciò permetterà l'eliminazione dell'acqua fredda dal circuito del vapore.

Regolare il termostato del ferro da stiro:

Cominciate stirando i tessuti a bassa temperatura e continuate con quelli a temperatura più elevata. Se dovete stirare indumenti con diverse fibre, regolate la temperatura di stiratura sulla fibra più delicata. Se il dato del termostato viene posizionato su "Min", il ferro non si riscaldera.

Regolare la manopola di quantità di vapore:

Se dovete stirare un tessuto di un certo spessore aumento la quantità di vape. Se dovete stirare a bassa temperatura regolare la manopola di quantità del vape sul minimo. Per i tessuti delicati (+), azionza con molta moderazione il commando vape situato sotto la maniglia del ferro da stiro per evitare delle eventuali colature di liquido.

Evitate di appoggiare il ferro da stiro su una piatra poggiafro metallica, potrebhe dannegiarsi. Appoggiatela piuttosto sulla piatra poggiafro della caldaia: è infatti fornita di gommini anticivolo ed è stata ideata per resistere a temperature elevate.

7. Utilizzo di "Precision shot"

• L'apparechio è dotato della funzione Precision Shot: concentrazione di vapore sulla punta della piatra, dautilizzare in particolare per ripassare pieghe più difficili, puniti specifici e punti dificili da raggiungere.
• Perutilizzarequesta funzione,premereafondo il pulsante Precision Shot,sopra ilferro,tutte le volteneecessarie -fig.13.

Attenzione! Utilizzato con cautela la funzione Precision shot in quanto la potenza del vapore potrebbe causare usioni.

8·Pertoglierelepieghe

• Regolare il termostato del ferro sulla posizione di massimo (***), quando premere sul tasto Boost/vapore verticale.
• Appendete l'indumento sulla gruccia e tenete il tessuto leggermente teso con una mano.
• Premete ad intermittenza il pulsante vapore - fig. 12 (che si trovave tutto l'imputgnatura del ferro da stiro) effettando un movimento dall'alto in basso - fig. 14.

Esempidutilizzatodella funzione stiratura verticala:

• Stirare sulla gruccia i tessuti delicati che non voile che entrino a fatto con il ferro caldo.
  Rinfrescare una camcia o un abito poco prima di indossarlo.

Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito direttamente su una persona, ma sempre su una gruccia. Per i tessuti diversi dal他们在洛可，mantene il ferro ad alcuni centimetri di distance per non bruciare il tessuto.

9·Stirare sensa vapore

• Non premere il pulsante di controllo vapore.

10. Riempite nuovamente il serbatoio

Non c'é più vapore e la spía "recipiente vuoto" lampeggia - fig. 15: Il recipiente dell'acqua è vuoto.
- Ritirare il recipiente dell'acqua rimovabile premendo sulla levetta di blocco sita sull'impugnatura del recipiente (nella parte anteriore della caldaia a vape) fig. 16 e riempirlo - fig. 5enza superare il livello max.

In caso di fuoriuscita, eliminate l'acqua in effesso.

• Riporlo accuratamente nel suo alloggamento fazer a sentire um "clic". Premere il tasto Restart di riavvio, situato sul quadro degli strumenti.
• La caldaia e il ferro da stiro sono pronti per la stiratura quando la spia del vapore è accesca e la spia del ferro è spenta.

11·Riporre la caldaia

• Premere l'interrutture luminoso acceso/spento e togliere la spina alla presa di corrente. Riporre il ferro sulla piastra riponi-ferro presente sulla caldaia. Chiudere la barra di supporto sul ferro fino a udire il "clic" del blocco, quando il ferro sare sblocato in modo sicuro sulla caldaia - fig. 1. Ripiegare il cavo in due e riporlo nel vano di alloggio correspondente. Avolgere il cavo elettrico e riporlo nel vano di alloggio correspondente.
• Lasciare raffreddare la caldaia almeno un'ora prima di riporla se si intende conservarla in un armadio o in uno spazio ristretto. É possible riporre la caldaia in totale sicurezza.

PULIZIA E MANUTENZIONE 12·Pulite la caldaia

Non mettete mai il ferro da stiro o la caldaia sotto il getto d'acqua del rubinetto. Non usate nessun detersivo né prodotto anticalcare per pulire la piatra del ferro o la caldaia.

• La piasta: pulire la piasta del ferro quando e completenessfredda con un panno umido o con una spugna non abrasiva.
• La caldaia: Pulite di tanto in tanto le parti di plastica con un panno morbido.

13. Decalcificare fácilmente la caldaia

Per sciacquare la caldaia non utilizzate assolutamente prodotti di decalcificazione: potrebbero danneggiarla. Prima di procedere alla decalcificazione del ferro caldaia, è assolutamente necessario lasciarlo raffreddare per altre 2 ore, per evitare eventuali rischi di us-tioni.

Per prolongare la durata ed evitare i resinui di calcare, la caldaia e dotata di un raccoglitore di calcare integrato. Il collettore, posizionato nella caldaia, recupera automaticamente il calcare formatosi all'interno.

Principio di funzionamento :

• Una spia arancione "Calc-Away System" lampeggia - fig. 18 sul quadro di comando per indicate che occorre risciacquare il collettore.
• Quando il ferro caldaia è completeness freddo, ritirare il raccogli-calcare - fig. 19.

ATTENZIONE! Questa operazione devese essere effettuata esclusivamente quando il ferro calda è stato scollegato dall'alimentazione da altre due ore e risulta completamente freddo. Per effettuare quest'operazione, la calda a vapore deve trovarsi vicino a un lavandino in modo da far scolare l'acqua alla calda al momento dell'apertura.

• Svitare completeness il collettore ed estrarlo alla caldaia, che contiene il calcare accumulato nella caldaia - fig. 20.
• Per pulire a fondo il contentatore è sufficiente sciacquare con acqua corrente per eliminare tutto il calcare - fig. 21.
• Riponete il contentatore nel suo alloggiamento, riavvitandolo completeness per garantire la tenuta-fig. 21.

Ripositionare il coperchio del filtrlo - fig. 23.

Al successivo'utilizzo premete il tasto "Restart" situato sul pannello di controllo per spegnere la spia arancione "Calc-Away System".

Oltre alla manutenzione regolare, si consiglia di effettuare un risciacquo Completo della caldaia agli 6 anni od agli 25 utilizzi.

• Verificare che la caldaia è vapore sia fredda e scollegata da più di 2 ore.
• Positioneare la caldaia a vapore sul bordo del lavello e il ferro sul lato.
• Togliere il coperchio del filtro e svitare il filtrlo anticalcare - fig. 19-20.
• Mantenere la caldaia a vapore in posizione inclinata e con una caraffa riempiere la caldaia di 14 di litro di acqua di rubinetto - fig. 24.
  Agitare i serbatoio por whichever iste e svutarolne l'avabo - fig. 25-26.
  Ripositionare il filtrono nella sua sede avvitandolo con decisione - fig. 22.
  Ripositionare il copercchio del filtrlo - fig. 23.

La caldaia a vapore non funziona
senza il cassetto di recupero del
calcare.

La decalcificazione regolare della centrale vapore aiuta a garantire prestazioni ottimali nel tempo.

UN PROBLEM?

Problemi	Possibili cause	Solutazioni
La caldaia non si accende o la spia del ferro e l'interruttore luminoso di avvio/arresto non sono accesi.	L'apparecchio non è accesso.	Verificate che l'apparecchio sia correttamente collegato e premete sull'interruttore acceso/spento.
L'acqua cola attraverso i fori della piastra.	Utilizzate il commando vapore prima che il ferro sa caldo.	Diminuite la potenza di erogazione del vapore quando stirrate a bassa temperatura (comando vapore sul pannello di controllo). Attendete che la spia del ferro si spenga prima di azionare il commando vapore.
	L'acqua si è condensata nei tubi poiché utilizes il vapore per la prima volta o non l'avete utilizzato da quale tempo.	Premere il tasto del commando vapore umido lontano dall'asse da stiro, finché il ferro non emette vapore.
	La funzione Boost è stata usata con un ferro non sufficientemente caldo.	Quando si utilizes la funzione Boost, regolare il ferro sulla posizione massima del termostato.
La spia blu della funzione Boost si accende/spagne.	La funzione Boost si disattiva automaticamente dopo 15 minuti: la spia blu si accende e si spegne.	Funzionamento normale. La funzione Boost è pronta per essere utilizzata (vedere par. 6).
Colature bianche o scure escono dai fori della piatra.	Dalla caldaia fuoriesce il calcare poiché non è sciacquata regolarmente.	Sciacquare il raccoglitore quando la spia "Calc-Away System" lampeggia. Se l'acqua della zona di risidenza è particolaremente calcarea, aumento la frequenza
Dai fori della piatra fuoriesce una materia nerastra che sporca gli indumenti.	State utilizzando sostane chimiche decalcificanti o additivi nell'acqua da stiro.	Nonaggiungere questi tipi di prodotti nel serbatoio d'acqua amovibile o nella caldaia.(vedere par. 2).
La piatra è sporca e più danneggiare i tessuti.	Utilizzate una temperatura troppo elevata.	Utilizzate una temperatura troppo elevata.Seguite le nostre indicazioni per regolare la temperatura (vedere par. 6).
	Utilizzate dell'amido.	Spruzzate l'amido sempre sulla parte che non viene stirata direttamente.
	I vostri panni non sono sufficientemente risciacquati o avee ristirato un nuovo panno prima di lavarlo.	Assicuratve che la biancheria sia ben sciacquata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti.
Non c'é vapore.	Il serbatoio dell'acqua è vuoto (spia rossa accesa).	Riempite il serbatoio d'acqua e premete il tasto "Restart" sul quadromando.
	Il serbatoio non è collocato correttamente nel so alloggiamento.	Verificate che il serbatoio d'acqua amovibile sia ben posizionato fino ad udire il "clic".
C'é poco vapore.	La potenza di erogazione del vapore è regolata al minimo.	Aumentate la potenza di erogazione del vapore (pulsante della caldaia).
	La temperature della piatra è alla massima potenza.	Il vapore, è boliente e secco. Di consegenza è meno visible.
Strisce d'acqua rimangono sulla biancheria.	La federa dell'asse da stiro è impregnata di acqua poiché non è idonea alla potenza di un ferro caldaia.	Controlla che l'asse sia adatto (asse con griglia che previene condensa).
La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa.	Non avete premuto il tasto "Restart".	Premete sul tasto "Restart" per spegnere la spia.
Fuoriesce del vapore attorno al collettore.	Il collettore è stretto male.	Riporlo accuratamente nel suo alloggiamocho的到来.
	La guarnizione del collettore è danneggiata.	Contattere un centro assistenza autorizzato.
	L'apprecchio è difettoso.	Non utilizzato il ferro caldaia e contattere un Centro Assistenza Autorizzato.
Fuoriesce vapore da quello l'apprecchio.	L'apprecchio è difettoso.	Non utilizzato il ferro caldaia e contattere un Centro Assistenza Autorizzato.
La spia "Calc-Away System" è accesa.	Non avete premuto il tasto "Restart" per riavviare il ferro caldaia.	Premete il tasto "Restart" di riavvio sul pannello comandi.

Se non fosse possibile determinare la causa di un'anomalia rivolgetevi ad un centro assistenza tecnica autorizzato ROWENTA. ROWENTA fornisce una garanzia contrattuale di 1 anno sull'apparecchio e 2 anni sulla caldaia a partire nella data di acquisto, salvo se altrimenti previsto da specifiche leggi vigenti.

www.rowenta.com
