MANUALE UTENTE Dimmer Switch H2 Aqara

Produttore: Lumi United Technology Co., Ltd

Servizio Clienti Online:

Introduzione al prodotto

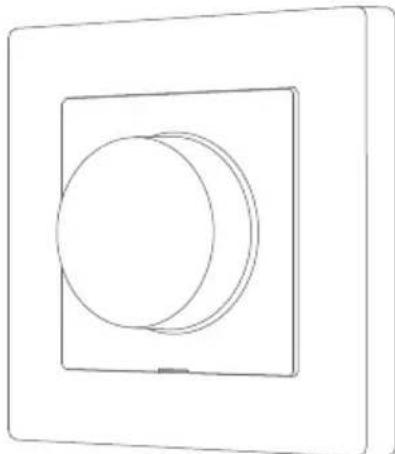

Aqara Interruttore Dimmer H2 EU si basa sul protocollo di comunicazione wireless Thread/ Zigbee e più funzionare con o alla un filo neutro. É compatible con una varietà di lampade, tra cui lampade a incandescenza, lampade alogene, LED dimmerabili e CFL dimmerabili. Gli utenti possono passare alla modalità di escuramento a fase diretta a quella a fase inversa in base al tipo di carico per ottener la regolazione della luminosità e il controllo dell'interruttore. Consente il controllo remototramite l'app, la programmazione, il monitoraggio dell'alimentazione, le statistiche di alimentazione e altre funzioni. Inoltre, più essere utilizzato con altri dispositivi intelligenti per ottener varie effetti di controllo interconnessi.

*Perutilizzare il dispositivo con un particolare ecosistema Matter,sono necessari un Matter Controller di questo ecosistema e un Thread Border Router.

Avvertenze

1. Questo prodotto non è un giocattolo. Si prega di tenere i bambini lontani da quello prodotto.

2. Questo prodotto è progettato esclusivamente per uso interno.

3. Non utilizzato in ambienti umidi o all'aperto.

4. Fare attenuation all'umidità. Non versare acqua o altri liquidi sul prodotto.

5. Non posizionare quello prodotto vicino a una fonte di calore. Non posizionarlo in un ambiente chiuso a meno che non vi sia una normale ventilazione. Non tentare di riparare quello prodotto da soli. Tutte le riparazioni devono essere eseguite da un professionista autorizzato.

6. Questo prodotto è adatto per migliorare la qualità della tua vita domestica e ricordarti lo stato del dispositivo. Se un utente viola le istruzioni per l'uso del prodotto, il produttore non sare responsabile per eventuali rischi e perdite di proprietà.

7. Utilizzare il Dispositivo solo con luci dimmerabili! L'utilizzo di luci non dimmerabili potrebbe danneggiare il Dispositivo o la luce.

8. Non collegare il Dispositivo ad apparecchi che superano il carico massimo indicato!

9. Collegare il Dispositivo solo nel modoamento in queste istruzioni.
   Qualsiasi altro metodo potrebbe causare danni e/o lesioni.

Metodo di installmente

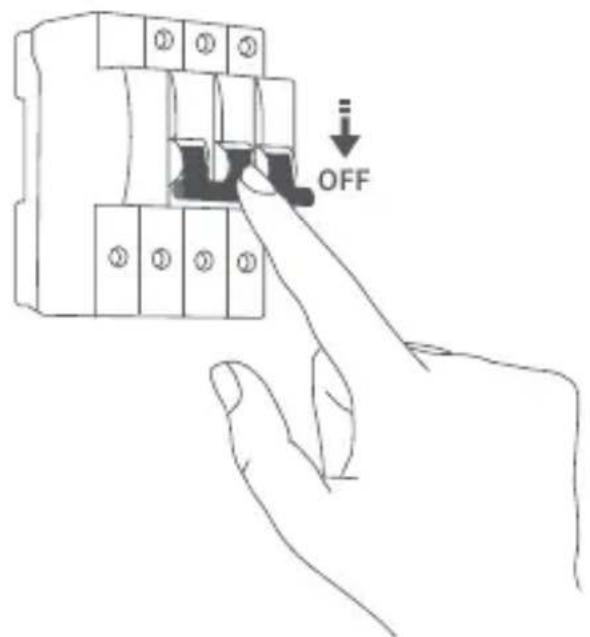

Prima di procedere al cablaggio, assicurarsi che l'interruttore automatico o la scatola dei fusibili sia spento!

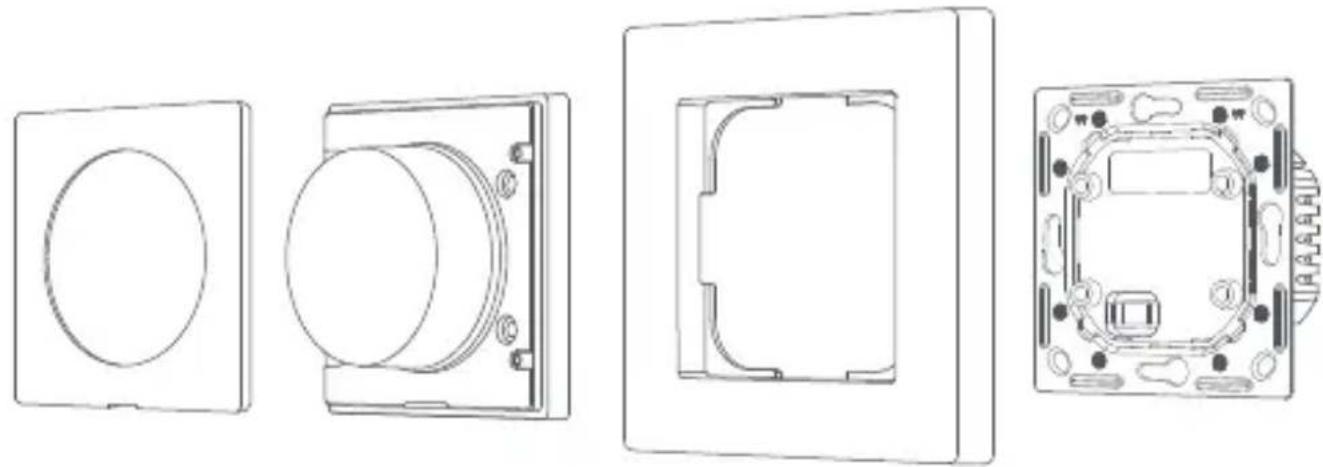

1. Smontare l'interruttore in: piastra dell'interruttore, unità di commutazione, telao dell'interruttore e unità di alimentazione.

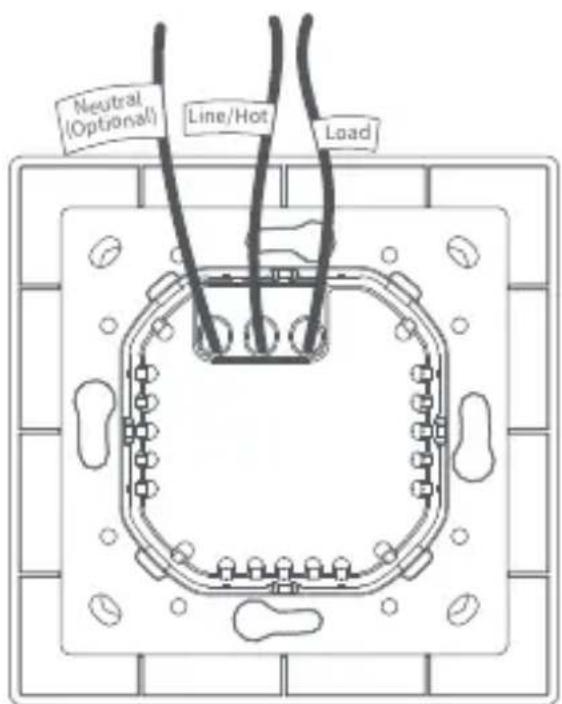

1. Allentare la vite del terminale sul retro dell'interruttore con il cacciavite, collegare il filo sotto tensione al foro L, il filo neutro al foro N (se necessario) e il filo di carico (luce) al foro L1, quando serrare le viti del terminale dopo aver verificato che il cablaggio sia corretto.

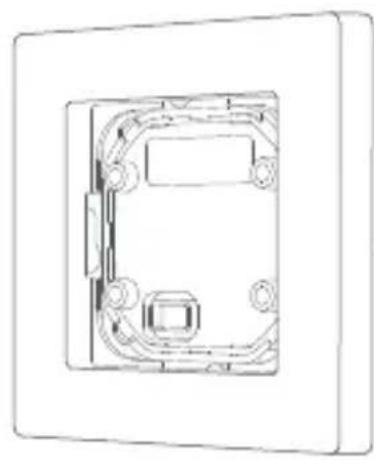

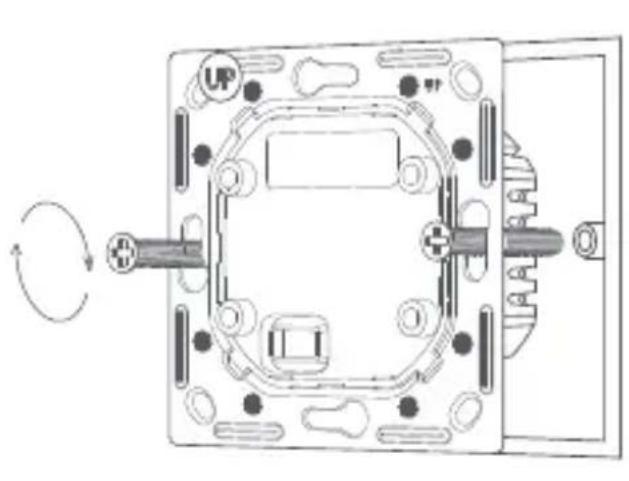

1. Montare l'unità di alimentazione dell'interruttore sulla scatola di giunzione a parete con le viti in dotazione e montare il telaio dell'interruttore

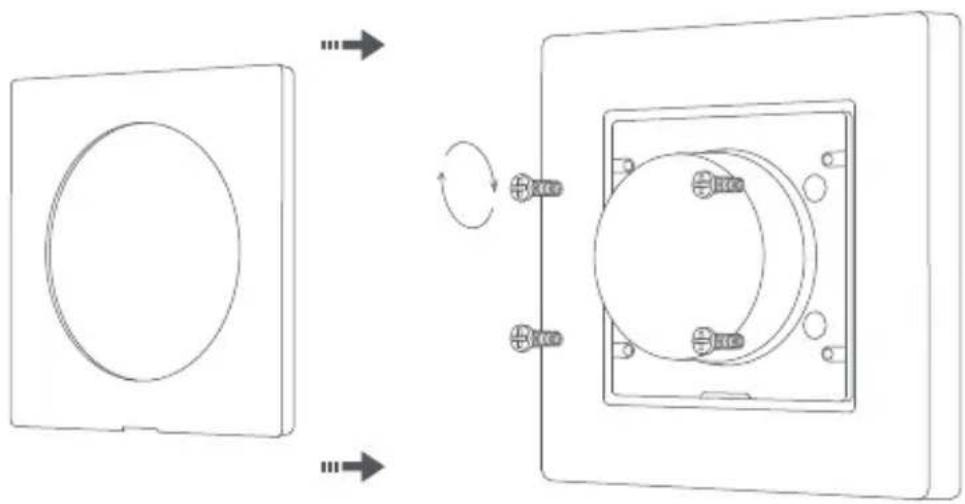

1. Allineare i perni dell'unità di commutazione con l'unità di alimentazione e agganciarli insieme, quando utilizzare le viti fornite per fissarli saldamente in posizione

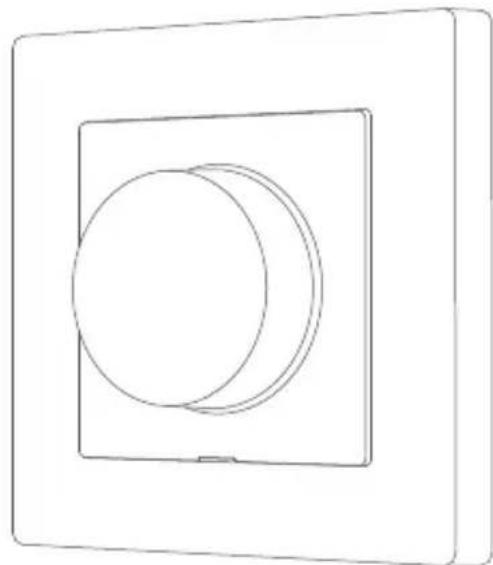

1. Fissare la piastra dell'interruttore in posizione

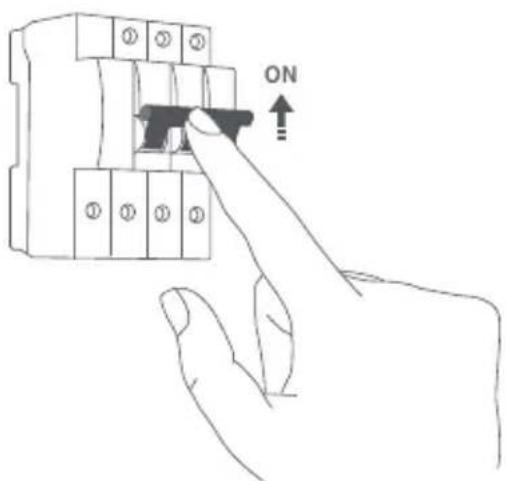

1. Accendere l'alimentazione principale dall'interruttore automatico e testare l'interruttore premendo il pulsante. Se la luce può essere controllata normalmente, l'interruttore funziona correttamente!

Configurazione rapida

1. Assicurati di aver installato l'app compatibile con Matter e di disporre di un router di confine Thread compatibile con Matter.
2. Si prega di scansionare il codice QR sul manuale di istruzioni elettronico e seguire le istruzioni per installare correttamente lo switch. Una volta acceso lo switch, la spia luminosa inizIERA a lampeggiare lentamente,indicando che il dispositivo è entrato nella modalità di configurazione di rete.
3. Aprire l'appabilitata per Matter, scansionare il codice QR Matter sul manuale di istruzioni o sul prodotto oppure immettere il codice di configurazione per aggiungere il dispositivo all'app.

*Il disposativo supporta la connessione tramite protocollo Thread/ Zigbee che aumenta la compatibilità e la funzionalità del prodotto.

Quando aggiungi il dispositorio all'app Aqara Home per la prima volta, potrai scegliere la modalità in base alle tue preferenze.

Allo stesso tempo, in caso di connessione diretta del dispositivo all'ecosistema di terze parti, la modalità Thread sare abilitata per impostazione predefinita. L'hub è necessario per la modalità Zigbee

Come usare

1. Luminosità minima

Questa funzione riduce al minimo lo sfarfallio e l'effetto stroboscopico delle lampadine LED quando il dimmer è al livello di luce minimo. Questa funzione può essere utilizzata per impostare una preferenza personale.

Se la luce collegata non funzione al di sotto di una certa percentuale, è possibile impostare la percentuale minima a cui Dimmer Switch H2 EU si accenderà. Una volta impostata, la luce non può essere oscurata al di sotto di但这a soglia minima. Intervallo regolabile: dall'1% al 100%.

1) Premere due volte, quando ruotare entro 3 secondi alla pressione per accedere alla modalità di impostazione della luminosità minima
2) Ruotare la manopola in senso antiorario per regolare la luminosità minima, premere una volta per salvare. La spia luminosa lampeggerà due volte in blu dopo che l'impostazione è riuscita

2. Riscaldamento

Questa funzione può impedire che la lampada si accenda bruscamente a piena luminosità, il che può causare un inutile inquinamento luminoso o irritazioneagli occhi, e può essere prolongare la durata della lampada. Gli utenti possono regolare questi parametritramite l'interfaccia di impostazione del dimmer in base alle proprie preferenze personali e alle proprie esigenze effettive.

Alcune luci richiedono un certo impulso di potenza, per avviarsi al di fatto del 100% di luminosità. è possibile impostare il livello di luminosità e l'ora in cui Dimmer Switch H2 EU si accenderà. Intervallo di luminosità: 1 - 100% . Intervallo di tempo: 1 - 10s

3. Selezione della fase

L'impostazione predefinita è "Fase inversa".

1) Premere cinque volte per entrare nella modalità di selezione della fase
2) Premere per cancellare la fase (rosso: fase avanti, blu: fase inversa), premere a lungo per confirmare l'impostazione

Fase diretta: utilizzata per controli di lampade a incandescenza, LED, CFL e alcuni controlli fluorescenti (alcuni controlli fluorescenti richiedono una fase diretta).

Fase inversa: utilizzata per LED, CFL, ELV (Electronic Low Voltage) e alcuni driver LED o carichi a incandescenza. (ELV richiede la regolazione della fase inversa.)

Specifiche del prodotto

Interruttore Dimmer H2 EU

Modello:KD-R01E/KD-R01D

Valutazione elettrica: 220-240 V CA, 50/60 Hz

Carico nominale: Incandescente/alogeno ≤ 300 W, LED/CFL

dimmerabile ≤ 200W

Tipo nominale: Incandescente Alogena LED CFL,

Potenza minima: 4 W (Aqara Home tramite Matter), 9 W (altri metodi), uso generale

Dimensioni: 86× 86× 55,45mm (3,39× 3,39× 2,18 pollici)

Temperatura di funzionamento: 0^ 40^ (32°F ~ 104°F)

Umidità di funzionamento: 0 ~ 95% RH,enza condensa

Contenuto della confezione: Dimmer Switch H2 EU × 1, Manuale utente

× 1 Dichiarazione di conformità × 1 Kit viti × 1

Made in China

Avviso

L'uso del badge Works with Apple significica che un accessorio è stato progettato per funzionare specificamente con la Tecnologia identificata nel badge ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni di Apple. Apple non è responsabile del funzionamento di quello dispositivo o della sua conformitàagli standard di sicurezza e normativi.
