Dimmer Switch H2 - Lichtdimmer Aqara - Gratis gebruiksaanwijzing en handleiding

Producttype	Slimme dimmer
Merk	Aqara
Model	Dimmer Switch H2 (KD-R01E / KD-R01D)
Draadloze protocollen	Thread / Zigbee, Bluetooth
Voeding	220-240 V~, 50/60 Hz
Nominale belasting (gloeilamp/halogeen)	≤ 300 W
Nominale belasting (LED/CFL)	≤ 200 W
Minimaal vermogen	4 W (via Matter in Aqara Home), 9 W (andere methoden)
Afmetingen	86 × 86 × 55,45 mm
Gewicht	Ongeveer 150 g
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	0 tot 95% RH, niet condenserend
Hoofdfuncties	Dimmen, aan/uit, programmering, afstandsbediening, vermogensmonitoring, statistieken, onderling verbonden scenario's
Dimmodi	Voorflank en achterflank (selecteerbaar)
Minimale helderheidsinstelling	1% tot 100%
Opwarmfunctie	Ja, instelbaar (helderheid 1-100%, duur 1-10 s)
Compatibiliteit	Gloeilamp, halogeen, LED, dimbare CFL, ELV
Installatie	Met of zonder neutrale draad
Onderhoud en reiniging	Gebruik een droge, zachte doek. Gebruik geen chemicaliën.
Veiligheid	Alleen voor binnengebruik. Schakel de stroom uit voor installatie. Overschrijd de maximale belasting niet. Gebruik alleen met dimbare lampen.
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Aqara voor onderdelen of reparatie.
Inhoud van de doos	Dimmer H2 EU × 1, gebruikshandleiding × 1, conformiteitsverklaring × 1, schroevenset × 1

Veelgestelde vragen - Dimmer Switch H2 Aqara

Welke soorten lampen zijn compatibel met de Dimmer Switch H2?

De dimmer is compatibel met dimbare lampen: gloeilampen, halogeenlampen, LED-lampen, spaarlampen (CFL) en elektronische laagspanningslampen (ELV). Raadpleeg de belastingstabel in de handleiding voor de aanbevolen vermogens.

Kan ik de dimmer installeren zonder neutrale draad?

Ja, de Dimmer Switch H2 kan werken met of zonder neutrale draad. Als u geen neutrale draad heeft, zorg er dan voor dat de minimale belasting wordt gerespecteerd (4 W voor Aqara Home via Matter, 9 W voor andere methoden).

Hoe selecteer ik de fase-modus (voorflank of achterflank)?

Druk vijf keer op de knop om de fase-selectiemodus te openen. Draai vervolgens om te kiezen: rood lampje = voorflank, blauw = achterflank. Houd ingedrukt om te bevestigen. Achterflank is de standaardinstelling.

Wat te doen als het licht flikkert?

Flikkeren kan worden veroorzaakt door onvoldoende minimaal vermogen. Stel de minimale helderheid in via de speciale functie (druk twee keer, draai binnen 3 seconden). Als u een enkele LED-lamp van 4 W gebruikt in Aqara Home, stel dan de maximale helderheid in tussen 70% en 75%.

Hoe stel ik de minimale helderheid in?

Druk twee keer op de knop en draai vervolgens binnen 3 seconden om de minimale helderheid aan te passen (1% tot 100%). Druk een keer om op te slaan. Het lampje knippert twee keer blauw ter bevestiging.

Hoe voeg ik de dimmer toe aan de Aqara Home- of Matter-app?

Zorg ervoor dat u een Thread-router en een Matter-compatibele app heeft. Schakel de dimmer in: het lampje knippert langzaam (netwerkmodus). Open de app, scan de Matter QR-code op de handleiding of het product, of voer de configuratiecode in. Volg de instructies.

Wat betekenen de verschillende kleuren en knipperingen van het lampje?

Snel blauw: inschakelen/paren/Thread zoeken. Langzaam blauw: netwerkmodus. Zeer langzaam blauw: succesvol gekoppeld/achterflank. Snel rood: apparaat online. Continu rood: oververhitting/overbelasting. Zeer langzaam rood: koppelingsvertraging/voorflank. Snel paars: Zigbee zoeken. Langzaam paars: fase-selectiemodus.

Kan ik de dimmer gebruiken met niet-dimbare lampen?

Nee, gebruik alleen dimbare lampen. Het gebruik van niet-dimbare lampen kan de dimmer of de lamp beschadigen en de garantie doen vervallen.

Hoe reset ik de Dimmer Switch H2?

Druk twee keer op de knop en houd deze vervolgens binnen 3 seconden na de eerste druk 5 seconden ingedrukt. Het lampje knippert om de reset en het activeren van de netwerkconfiguratiemodus aan te geven.

Wat is het maximale ondersteunde vermogen?

Voor gloeilampen/halogeenlampen: ≤ 300 W. Voor dimbare LED/CFL: ≤ 200 W. Overschrijd deze limieten nooit om overbelastingsrisico's te voorkomen.

GEBRUIKSAANWIJZING Dimmer Switch H2 Aqara

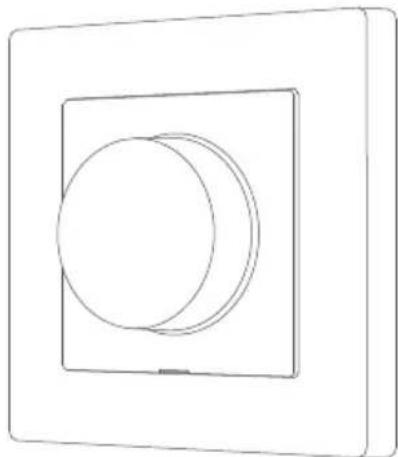

Aqara Dimmer Switch H2 EU is gebaseerd op het Thread/Zigbee draadloze communicatieprotocol en kan met of zonder nuldraad werkken. Het product is compatibel met verschillende lampen, waaronder gloeilampen, halogeenlampen, dimbare LED's en dimbare CFL's. Gebruikers konnen schakelen tussen dimmen met fase-aansnijding of fase-afsrijding op basis van het type belasting om de helderland aan te passen. Het product ondersteunt via de app bediening op afstand, planning, vermogensbewaking, vermogensstatistieken en andere functies. Bovendien kan het product worden gebruikt met andere slimme apparaten om onderling gekoppelde effecten te bereiken.

*Om het apparaat in een specifiek Matter-ecosystem te konnen gebruiken zijn een Matter Controller en een Thread Border Router vereist.

Waarschuwingen

1. Dit product is geen spelelgoed. Houd kinderen uit de buurt van dit product.

2. Dit product is uitsluitend bedoeld voor gebruik binnenshuis.

3. Niet gebruiken in vochtige omgevingen of buitenshuis.

4. Pas op voor vocht. Mors geen water of andere vloeistoffen op het product.

5. Plaats dit product Niet in de buurt van een warmtebron. Plaats het Niet in een afgesloten ruimte, tenzij er normale ventilatie is. Probeer dit product Niet zich te repareren. Alle reparations要去en worden uitgevoerd door een erkende professional.

6. Dit product is geschikt om de kwaliteit van uw woongenot te verbeteren en u te herinneren aan de status van het apparaat. Als een gebruiker de gebruiksinstructies van het product schendt, is de fabrikant Niet aansprakelijk voor eventuele risico's en eigendomsverliezen.

7. Gebruik het apparaat alleen met dimbare lampen! Het gebruik van Niet-dimbare lampen kan het apparaat of de lamp beschadigen.

8. Sluit het apparaat Niet aan op apparaten die de opgegeven maximale belasting overschrijden!

9. Sluit het apparaat alleen aan op de manier die in deze instructies wordt getoond. Elke andere methode kan schade en/of letsel veroorzaken.

Installatie

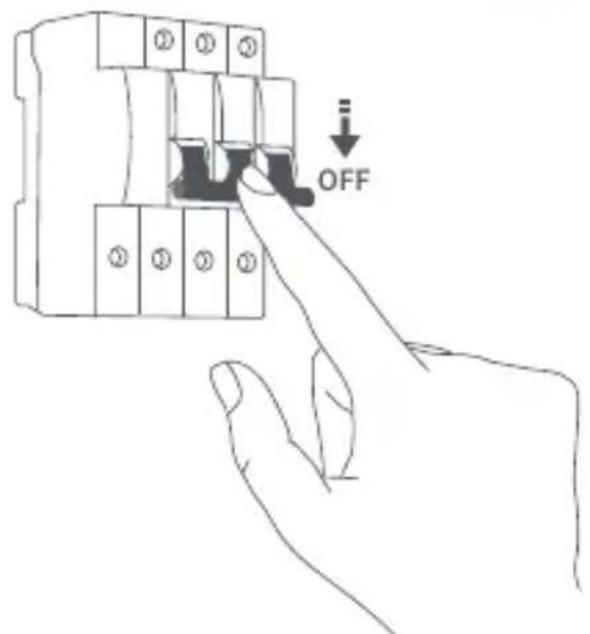

Zorg ervoor dat de stroom bij de zekeringkast of zekeringkast isuitgeschakeld voordat u de bedrading aansluit!

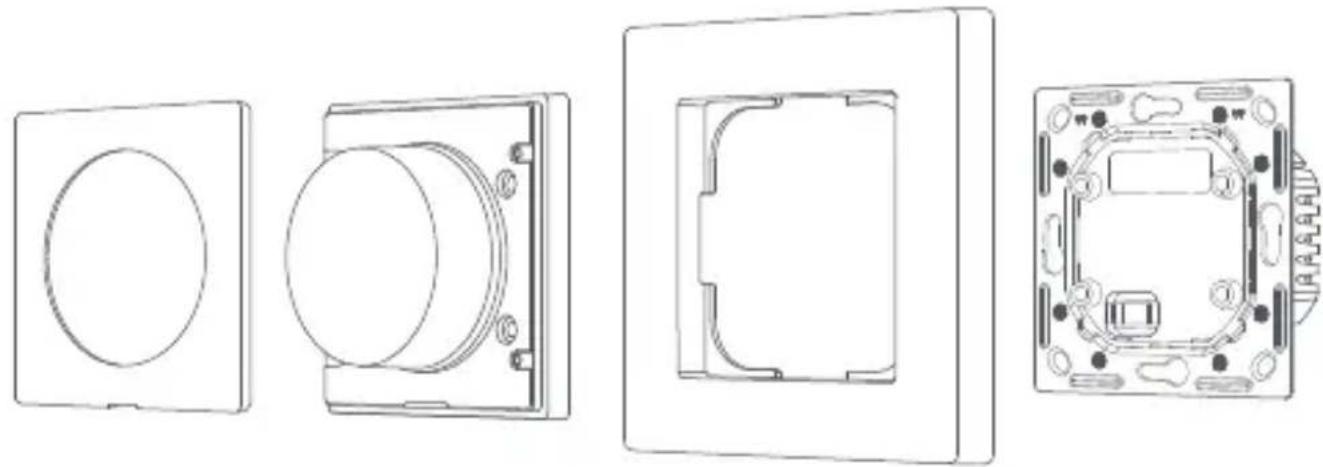

1. Demonteer de schakelaar tot de volgende onderdelen: schakelplaat, schakeleenheid, schakelframe en voedingseenheid.

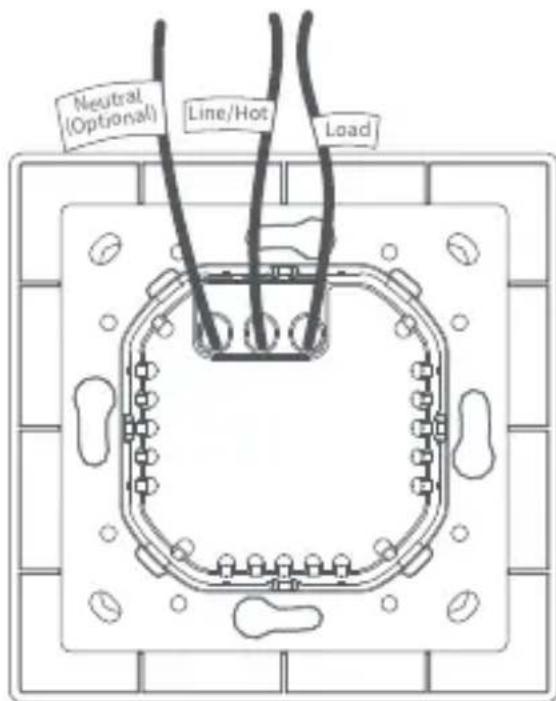

1. Draai de klemschroef aan de achterkant van de schakelaar los met de schroevendraaier, sluit de fasedraad aan op gat L, de nuldraad op gat N (indien nodig) en de belastingsdraad (lampdraad) op gat L1 en draai de klemschroeven wee r vast nadat u hebt gecontroleerd of de bedrading correct is.

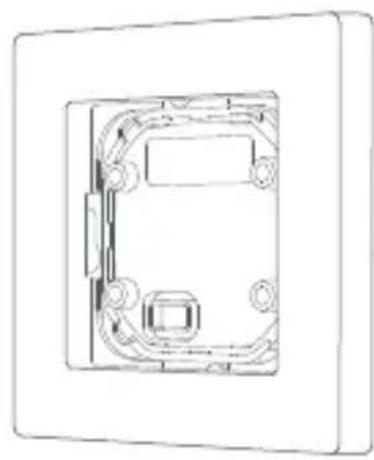

1. Monteer de voedingseenheid met de meegeleverde schroeven in de wandcontactdoos en monteer het schakelaarframe.

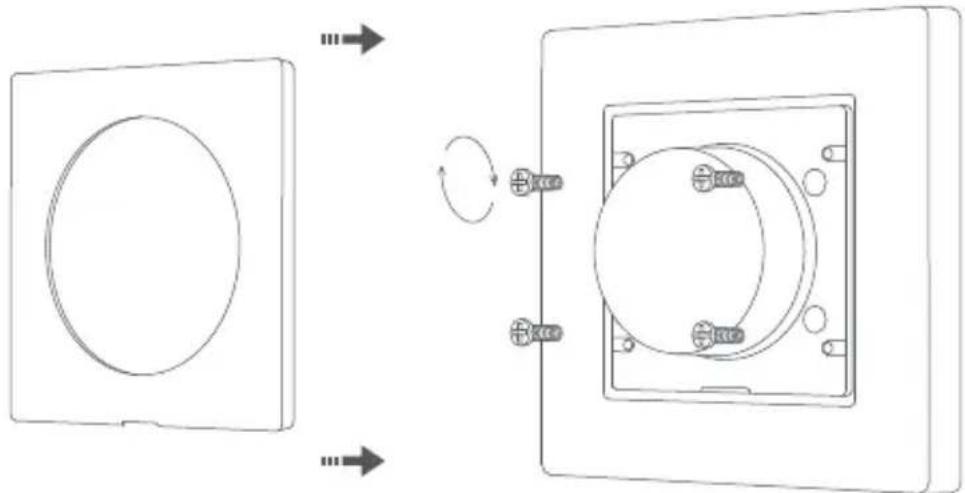

1. Lijn de pinnen van de schakeleenheiduit met de voedingseenheid en klik ze in elkaar vast. Gebruik verrolgens de meegeleverde schroeven om alles stevig vast te zetten.

1. Klik de schakelaarplaat op+zijn plaats.

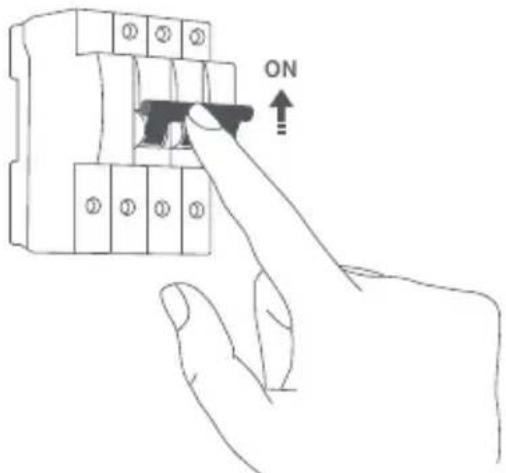

1. Schakel de stroomvoorziening in de meterkast wee in en test de schakelaar door op de knop te drukken. Als hetlicht normal kan worden bediend, werkt de schakelaar goed!

Snelle configuratie

1. Zorg ervoor dat u de Matter-compatiblele app hebt geinstalleerd en dat u over een Matter-compatible Thread Border Router beschikt.
2. Scan de QR-code op de elektronische gebruiksaanwijzing en volg de aanwijzingen om de switch correct te installeren. Zodra de switch is ingeschakeld begint het indicatielampje langzaam te knipperen, wat aangeeft dat het apparaat in de networkkconfigatriemodus staat.
3. Open de Matter-app, scan de Matter QR-code op de gebruiksaanwijzing of het product, of voer de installmentiecode in om het apparaat aan de app toe te voegen.

*Dit apparaat ondersteunt het Thread/Zigbee-protocol, wat de productcompatibilititeit en functionaliteit vergroot.

Wanner u het apparaat voor het eerst aan de Aqara Home-app toevoegt kut u uw voorkeursmodus kiezen.

Tegelijkkertijd worden de Thread-modus standaard ingeschakeld als het apparaatrechtstreeks op het ecosysteme van derden worden aangesloten. Voor deZigbee-modus is een hub vereist.

Gebruiksinstructies

1. Minimale helderheid

Deze functie minimiseert het flickkeren en flitsen van LED-lampen wonneer de dimmer op het minimale lichtniveau staat. Deze functie kan ook worden gezruikt om een persoonlijke voorkeur in te stellen.

Als de aangesloten lamp nicht onder een bepaald percentage werkt kunt u het minimale percentage instellen waarop Dimmer Switch H2 EU worden ingeschakeld. Eenmaal ingesteld kan de lamp Niet onder deze minimale drempel worden gedimd. Instelbaar bereik: 1% tot 100% .

1) Druk de knop tweemaal in en draai deze verrolgens binnen 3 seconden na het indrukken om de modus voor minimale helderheitsinstelling te openen.
2) Draai de knop gegen de klok in om de minimale holderheid aan te passen, druk een keer om op te slaan. Het indicatielampje knippert twee keer blauw wanner de instelling is geslaagd

2. Opwarmen

Deze functie kan voorkomen dat de lamp abrupt op volle sterkte aangaat, wat onnodige Lichtvervuling of oogirritatie kan veroorzaken, en kan ook de levensduur van de lamp verlengen. Gebruikers können deze parameters via de dimmerinstellingsinterface aanpassen aan hun persoonlijke voorkeuren en werkelijkke behoeften.

Sommige lampen hebben een bepaalde vermogensimpuls nodig om onder de 100% helderheid te starten. U kunt hethelderheitsniveau en deijd instellen waarop Dimmer Switch H2 EU worden ingeschakeld. Helderheitsbereik: 1 - 100% .

Tijdsbereik: 1 - 10s

3. Faseselectie

Omgekeerde fase (fase-afsrijding) is de standardinstelling.

1) Druk vijf keer om de faseselectiemodus te openen
2) Druk om de fase te wisselen (rood: fase-aansnijding (RL), blauw: fase-afsnijding (RC)), druk lang om de instelling te bevestigen

Fase-aansnijding (RL): Gebruikt voor gloeilampen, LED's, CFL's en sommige halogeenlampen (bepaalde halogeenlampen vereisen fase-aansnijding).

Fase-afsnijding (RC): Gebruikt voor LED, CFL, halogeenlampen, spaarlampen (ELV) en sommige LED-drivers of gloeilampen. (ELV vereist dimmen met fase-afsnijding).

Laden	Gebruik	Beoordeling
Gloeila-mp/Halogeen	Compatible met zowel fase-aansnij-ding als fase-afsnijding	Gloeilamp/Halogeen <300W
spaarlamp	Compatible met zowel fase-aansnij-ding als fase-afsnijding	Dimbare CFL≤200W
LED	Compatible met zowel fase-aansnij-ding als fase-afsnijding, maar fase-afsnijding levert vaak betere prestaties	Dimbare LED≤200W
ELV (Electronic Low Voltage)	Moet fase-afsnijding gebruiken voor een goede werkig vanwege de eigenschappen van de elektronische transformator	ELV≤200W
Minimaal vermogen:4W (Aqara Home via Matter), 9W (andere methoden)
*Wonneer u uitsluitend een 4W-lamp in Aqara Home gebruikt, stel dan de maximale holderheid in op 70%-75% om flickkering te voorkomen.

Let op: Volg.altijd onsze belastingspecifieke aanbevelingen voor optimale prestaties enveiligheid van de Dimmer Switch H2 EU.

Bediening via knop

Actie	Beschrijving
Eén keer indrukken	Aan/uitzetten
Vijf keer indrukken	Faseselectiemodus kiezen
Draaien	Helderheid omhoog/omlaag
Tweemaal indrukken en dan 5Seconden vasthoudenbinnen 3 Seconden na de eerste druk	Apparaat resetten/netwerkinschakelen
Tweemaal indrukken, dan binnen 3Seconden draaien,en=eén keer drukken om de ingesteldewaarde te bevestigen	Minimale helderheid instellen

Beschrijving van indicatielampjes

Kleur	Activiteit	Beschrijving
Blauw	Snel knipperen	Apparaat inschakelen/apparaat koppelen/ apparaat zoeken (Thread)/apparaat verwijderen
Blauw	Langzaam knipperen	Verbinding makes met netwerk
Blauw	Korte flits	Koppeling succesvol/Overschakelen maar fase-afsnijding
Rood	Snel knipperen	Apparaat online
Rood	Continu aan	Oververhitting/Overbelasting
Rood	Korte flits	Koppeling time-out/Overschakelen maar fase-aansnijding
Paars	Snel knipperen	Apparaat zoeken (Zigbee)
Paars	Langzaam knipperen	Faseselectiemodus
*Korte flits (0,05 seconde) heeft een veel kortere Lichtduur vergeleken met langzaam knipperen (0,5 seconde), waardoor een heel subtiel visueel signaal ontstaat.

Productspecificities

Dimmer Switch H2 EU

Minimaal vermogen: 4W (Aqara Home via Matter), 9W (andere methoden), algemeen gebruik

Afmetingen: 86 × 86 × 55,45 ~mm (3,39 × 3,39 × 2,18 inch)

Bedrijfstemperatuur: 0^ 40^ (32°F ~ 104°F)

Bedrijfsvochtigheid: 0 95% RV, geen condensatie

Leveringsomvang: Dimmer Switch H2 EU × 1, Handleiding × 1,

Conformiteitsverklaring × 1 , Schroevenset × 1

Geproduceerd in China

Kennisgeving

Gebruik van de Works with Apple-badge betekent dat een accessoire is ontworpen om specifiek te werknen met de technologie die in de badge is geidentificierd en door de ontwikkelaar is gecertificierd om te voldoen aan de prestatienormen van Apple. Apple is nicht verantwoordelijk voor de werkking van dit apparatus of de naleving ervan met veiligheids- en regelgevingsnormen.

Fabrikant:Lumi union technology co.,LTD

Adres: 801-804 hall, 1 nanshan iPark chong wen garden, no. 3370
