Dimmer Switch H2 - Stmievač svetla Aqara - Bezplatný návod na obsluhu

Typ produktu	Inteligentný stmievač osvetlenia
Značka	Aqara
Model	Dimmer Switch H2 (KD-R01E / KD-R01D)
Bezdrôtové protokoly	Thread / Zigbee, Bluetooth
Elektrické napájanie	220-240 V~, 50/60 Hz
Menovitý výkon (žiarovka/halogén)	≤ 300 W
Menovitý výkon (LED/CFL)	≤ 200 W
Minimálny výkon	4 W (cez Matter v Aqara Home), 9 W (ostatné metódy)
Rozmery	86 × 86 × 55,45 mm
Hmotnosť	Približne 150 g
Prevádzková teplota	0 °C až 40 °C
Prevádzková vlhkosť	0 až 95 % RH, bez kondenzácie
Hlavné funkcie	Stmievanie, zapnutie/vypnutie, programovanie, diaľkové ovládanie, monitoring výkonu, štatistiky, prepojené scenáre
Režimy stmievania	Priama fáza a inverzná fáza (voliteľné)
Nastavenie minimálneho jasu	1 % až 100 %
Funkcia zahrievania	Áno, nastaviteľné (jas 1-100%, čas 1-10 s)
Kompatibilita	Žiarovky, halogény, LED, CFL (stmievateľné), ELV
Inštalácia	S neutrálnym vodičom aj bez neho
Údržba a čistenie	Používajte suchú a jemnú handričku. Nepoužívajte chemické prostriedky.
Bezpečnosť	Len na vnútorné použitie. Pred inštaláciou odpojte prúd. Ne prekračujte maximálne zaťaženie. Používajte iba so stmievateľnými lampami.
Náhradné diely a opraviteľnosť	Kontaktujte zákaznícky servis Aqara pre akékoľvek diely alebo opravy.
Obsah balenia	Stmievač H2 EU × 1, návod na použitie × 1, vyhlásenie o zhode × 1, sada skrutiek × 1

Často kladené otázky - Dimmer Switch H2 Aqara

Aké typy svietidiel sú kompatibilné s Dimmer Switch H2?

Stmievač je kompatibilný so stmievateľnými svietidlami: žiarovky, halogény, LED, kompaktné žiarivky (CFL) a elektronické nízke napätie (ELV). Pre odporúčané výkony si pozrite tabuľku zaťaženia v návode.

Môžem nainštalovať stmievač bez neutrálneho vodiča?

Áno, Dimmer Switch H2 môže fungovať s neutrálnym vodičom aj bez neho. Ak nemáte neutrálny vodič, uistite sa, že je dodržaný minimálny výkon (4 W pre Aqara Home cez Matter, 9 W pre ostatné metódy).

Ako vybrať režim fázy (priama alebo inverzná)?

Stlačte päťkrát tlačidlo pre vstup do režimu výberu fázy. Potom otáčajte pre výber: červená kontrolka = priama fáza, modrá = inverzná fáza. Dlho stlačte pre potvrdenie. Inverzná fáza je predvolené nastavenie.

Čo robiť, ak svetlo bliká?

Blikanie môže byť spôsobené nedostatočným minimálnym výkonom. Nastavte minimálny jas pomocou príslušnej funkcie (dvakrát stlačte, otočte do 3 sekúnd). Ak používate jednu 4 W LED žiarovku v Aqara Home, nastavte maximálny jas medzi 70 % a 75 %.

Ako nastaviť minimálny jas?

Stlačte dvakrát tlačidlo, potom otočte do 3 sekúnd pre nastavenie minimálneho jasu (1 % až 100 %). Jedenkrát stlačte pre uloženie. Kontrolka dvakrát modro blikne na potvrdenie.

Ako pridať stmievač do aplikácie Aqara Home alebo Matter?

Uistite sa, že máte Thread router a aplikáciu kompatibilnú s Matter. Zapnite stmievač: kontrolka pomaly bliká (režim siete). Otvorte aplikáciu, naskenujte Matter QR kód na návode alebo produkte, alebo zadajte konfiguračný kód. Postupujte podľa pokynov.

Čo znamenajú rôzne farby a blikanie kontrolky?

Rýchla modrá: zapnutie/párovanie/vyhľadávanie Thread. Pomalá modrá: sieťový režim. Ultra-pomalá modrá: úspešné spárovanie/inverzná fáza. Rýchla červená: zariadenie online. Stála červená: prehriatie/preťaženie. Ultra-pomalá červená: oneskorenie párovania/priama fáza. Rýchla fialová: vyhľadávanie Zigbee. Pomalá fialová: režim výberu fázy.

Môžem používať stmievač s nestmievateľnými žiarovkami?

Nie, používajte iba stmievateľné svietidlá. Používanie nestmievateľných svietidiel môže poškodiť stmievač alebo svietidlo a zrušiť záruku.

Ako resetovať Dimmer Switch H2?

Stlačte dvakrát tlačidlo, potom podržte stlačené 5 sekúnd do 3 sekúnd od prvého stlačenia. Kontrolka bude blikať, čo indikuje reset a aktiváciu režimu sieťovej konfigurácie.

Aký je maximálny podporovaný výkon?

Pre žiarovky/halogény: ≤ 300 W. Pre stmievateľné LED/CFL: ≤ 200 W. Nikdy neprekračujte tieto limity, aby ste predišli riziku preťaženia.

NÁVOD NA OBSLUHU Dimmer Switch H2 Aqara

Bezdrátové protokoly: Thread/Zigbee, Bluetooth

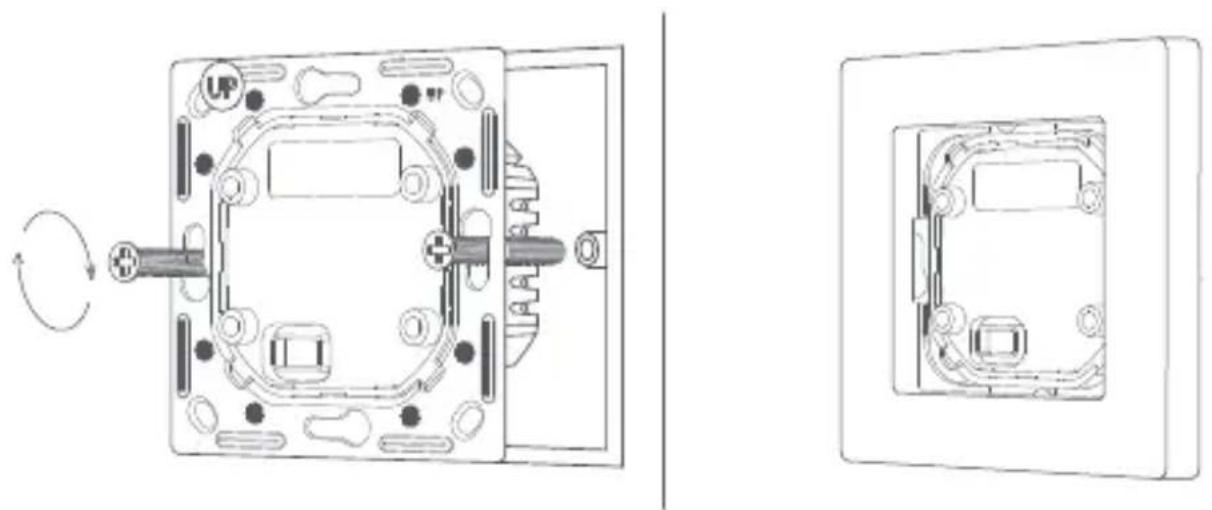

1. Pomocou prilożenych skrutiek namontujte napajaciu Jednotku spinača do nástennej elektroinstalačnej krabice a namontujte rám spinača.

1. Zarovnajte kolíky spinacej Jednotky s napájacou Jednotkou a zacvaknite ich do seba, potom pomocou dodanych skrutiek ich bezpečne upevnite na miesto.

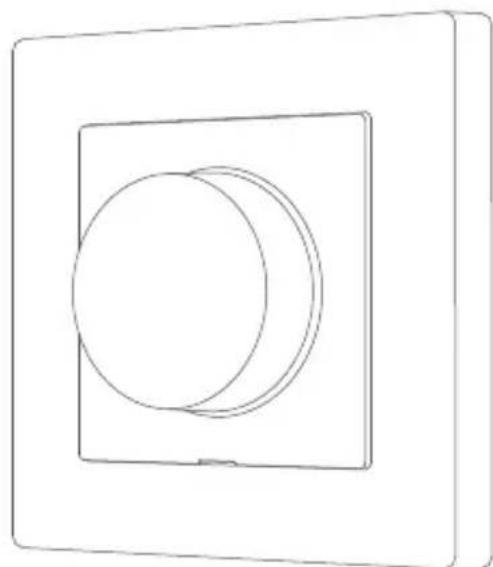

1. Zaklapnite krytku vypinača na miesto.

1. Uistite sa, ze mate nainstalovanu aplikacia kompatibilnu s Matter a mate Thread border router kompatibilny s Matter.
2. Naskenujte prosim QR kód v elektronickom námode na obsluhu a postupujte podla pokynov na správnu instaláciu vypínača. Po zapnuti vypínača začne kontrolka pomaly blikat, co znamená, ze zariadenie vstúpilo do režimu konfigurácie siete.
3. Otvorte aplikáciu Matter, naskenujte QR kód Matter v námode na použitie alebo produkte alebo zadajte kód ručne a pridajte zariadenie do aplikácie.

*Zariadenie podporuje pripojenie Thread/ Zigbee protokolom, ktoré zvyšujekompatibilitu a funkčnost produktu.

Pri pvom pridávani zariadenia do aplikácie Aqara Home si budete moct vybrat režim podla svojich preferencii.

Zároven v priade priameho pripojenia zariadenia k ekosystému tretej strany bude šandardne povolený režim Thread. pre režim Zigbee je potrebné Rozbočovac.

Ako používat

1. Minimány jas

Tato funkcia minimalizuje blikanie a blikanie LED ziarovky, ked je stmievac na minimalej urovni osvetlenia. Tuto funkciu mozno pouzit aj na nastavenie sosobnych preferencii.

Ak pripojené svetlo nefunguje pod urcitym percentom, možete nastavit minimáne percento, pri ktorom sa Dimmer Switch H2 EU zapne. Po nastavení už svetlo nemožno stlmit pod tuto minimálnu hranicu. Nastavitelný rozsah: 1% až 100%.

1) Dvakrát stlacte a potom otocte do 3 sekund od stlačenia, aby ste vstúpili do režimu nastavenia minimálneho jasu
2) Otačanim gombika proti smeru hodinovych ruciciek nastavte minimálny jas, Jedným stlačením uložte. Po uspěsnom nastavení dvakrát zabliká kontrolka na modro

2.Rozohriatie

Tato fungcia moze zabrani nahlemu zapnutiu lampy na plny jas, co moze sposobit zbytocné svetelné zneciistenie alebo podrazdenie oci a tiez moze predlzt i zivotnost lampy. Pouzivatelia mozu tieto parametre upravit pomocou Rozrania nastavenia stmievača podla svojich osobnych preferencii a skutochnych potrieb. Niektore svetla vyaduju urcitv ykonovy impulz, aby zaçali svieti pod 100%. Mozte nestavit uroven jasu a cas, kedy sa Stmievací Vypinač H2 EU zapne. Rozsah jasu: 1 - 100%. Časový Rozsah: 1 - 10s

3.Vyber fazy

Reverzná fázajepredvolené nastavenie.

1) Stlacte patalrat pre vstup do rezimu vyberu fazy
2) Stlacte pre prepnutie fazy (cervena: Forward Phase, modra: Reverse Phase), dlhym stlačenim potvrde nestavenie

Dopredná fáza (leading edge): Použiva sa prežiarovky, LED, CFL a niedtoré fluorescenné ovladacie privky (niektó fluorescenné ovladacie privky vyžadujú fázudopredu).

Reverzná fáz (trailing edge): Používa sa pre LED, CFL, Electronic Low Voltage (ELV) a niektoré LED ovládače alebo Žiarovky. (ELV vyžaduje stmievanie s reverznou fázou.)

Zátaž	Použitie	Hodnotenie
Žiar- ovka/Halogén	Kompatibilné aj doprednou aj reverznou fázou	Žiarovka/Halogén<300W
CFL	Kompatibilné aj doprednou aj reverznou fázou	Stmievatělná CFL≤200W
LED	Kompatibilné aj doprednou aj reverznou fázou, ale reverzná fázza Často poskytuje lepší vykon	Stmievatělná LED≤200W
ELV (Elektronické nizke napătie)	Pre správnu funkciu je potrebné použit reverznú fázuz kvjoli charakteristikám elektronicého transformatóra	ELV≤200W
Mínimálny vykon:4W (Aqara Home cez Matter), 9W (iné metódy), všeobecné použitie *Ak v Aqara Home použivate iba 4W Žiarovku, nastavte maximálny jas na 70%-75%, aby ste zabrànili blikaniu.

Farba	Aktivita	Popis
Modrá	Ryhchy blesk	Zapnutie zariadenia/párovanie zariadenia/Najdenie (Thread)/vymazanie zariadenia
Modrá	Pomalé blikanie	vytváranie sieti
Modrá	Ultra pomalý blesk	Párovanie bolo úspevné/prepnite na reverznú fázu
Červená	Ryhchy blesk	Zariadenie online
Červená	Pevné	Prehriatie/preťaženie
Červená	Ultra pomalý blesk	Časový limit párovania/prepnüte do doprednej fázy
Fialová	Ryhchle blikanie	Hladanie zariadenia (Zigbee)
Fialová	Pomalý blesk	Režim vyberu fázy
*Ultra pomalý blesk (0,05 sekundy) bude mat ovelá kratsiu robu trvania svetla v porovnanína Slow Flash: 0,5 sekundy), co vytvára veľmi jemný vizuálny signál.

Špecifikácie produktu

Prevadzková vlhkost: 0 ~ 95% RH, bez kondenzácie

Co je v baleni: Spinač stmievača H2 EU × 1, Použivatel'ská príručka × 1, Vyhlásenie o zhode × 1, Sada skrutiek × 1

Vyrobené v Cine

Vsimnite si

Použivanie odznaku Works with Apple znamena, ze prisluşenstvo bolonavrhnute tak, aby Práca špecificky s technologiou identifikovanou v odznaku, a bolo certifikované vyvojarom, aby splnilo vykonnostné standardy spolocnosti Apple. Spolocnosti Apple nezodpovedá za prevadzku tohto zariadenia ani za jeho sulad s bezpečnostnymi a regulačnými normami.

Vyrobca: Lumi United Technology Co., Ltd.
