Aqara Dimmschalter H2 EU basiert auf den drahtlosen

Kommunikationsprotokollen Thread/ Zigbee und kann mit oder ohne Neutralleiter verwendet werden. Er ist mit einer Vielzahl von Lampen kompatibel, darunter Gluhlampen, Halogenlampen, dimmbaren LEDs und dimmbaren Kompaktleuchtstofflampen. Benutzer konnen je nach Lasttyp zwischen dem Vorwartsphasen- und

Rückwärtsphasen-Dimmmodus wechseln, um die Helligkeit anzupassen und den Schalter zu steuern. Er ermöglich Fernsteuerung über die App, Zeitplanung, Leistungsüberwachung,

Leistungsstatistiken und andere Funktionen. Darüber hinaus kann er mit anderen intelligenten Geräten verwendet werden, um verschiedene miteinander verbundene Steuerungseffekte zu erzielen.

^ Um das Gerät mit einem bestimmten Matter-Ökosystem zu verwenden, sind ein Matter-Controller dieses Ökosysteme und ein Thread Border Router erforderlich.

Warnhinweise

1. Dieses Produkt ist kein Spielzeug.itte halten Sie Kinder von thisem Produkt fern.

2. Dieses Produkt ist nur für den Gebrauch in Innenräumen bestimmt.

3. Nicht in feuchten Umgebungen oder im Freien verwenden.

4. Vorsicht vor Feuchtigkeit. Verschüttten Sie kein Wasser oder andere Flüssigkeiten auf das Produkt.

5. Stellen Sie these Produkt nicht in der Nähe einer Wärmequelle auf. Stellen Sie es nicht in einen geschlossenen Raum ohne normale Belüftung. Versuchen Sie nicht, diese Produkt selbst zu reparieren. Alle Reparaturen sollen von einem autorisierten Fachmann durchgeführt werden.

6. Dieses Produkt ist dazu geeignet, die Qualität Ihres Lebens zu Hause zu verbessern und Sie an den Gerätestatus zu erinnern. Wenn ein Benutzer die Gebrauchsanweisung des Produkts verletzt, haftet der Hersteller nicht für Risiken und Sachsäden.

7. Verwenden Sie das Gerät nur mit dimmbaren Lampen! Die Verwendung von nicht dimmbaren Lampen kann das Gerät oder die Lampe beschädigen.

8. Schließen Sie das Gerät nicht an Geräte an, deren maximale Belastung die angegebene Höchstlast überschreitet!

9. Schließen Sie das Gerät nur auf die in dieser Anleitung beschriebene Weise an. jeder andere Methode kann zu Schäden und/oder Verletzungen führen.

Installationsmethode

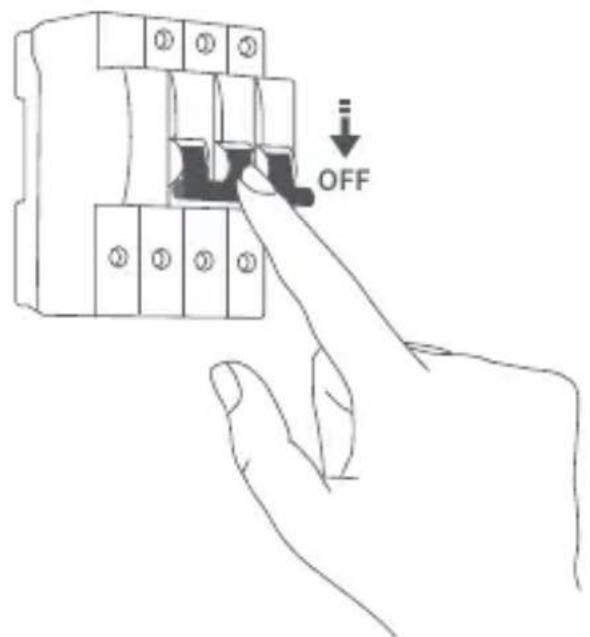

Bitte stellen Sie sicher, dass vor der Verkabelung der Strom am Leistungsschalter bzw. Sicherungskosten abgeschaltet ist!

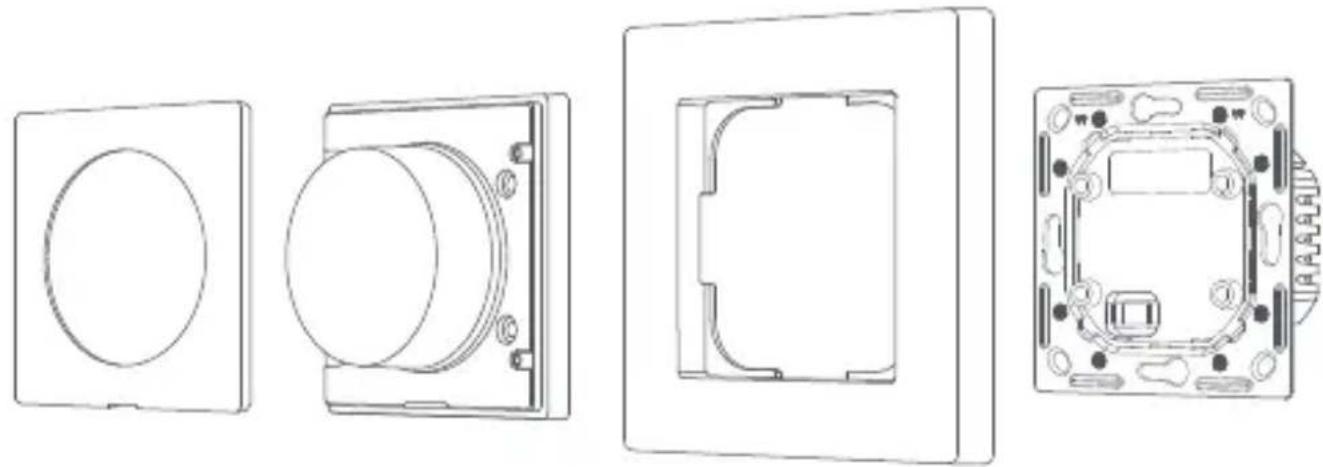

1. Zerlegen Sie den Schalter in: Schalterplatte, Schalteinheit, Schalterrahmaen und Netzteil.

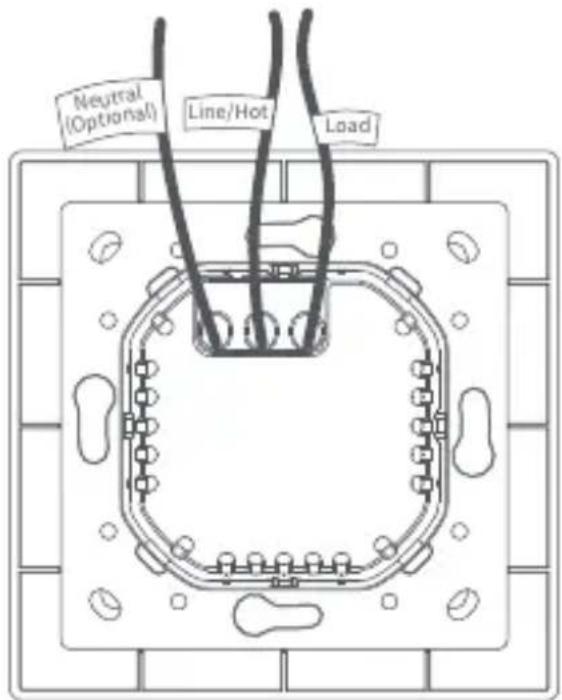

1. Losen Sie die Klemmschraube auf der Rückseite des Schalters mit dem Schraubendreher, verbinden Sie das stromführung Kabel mit der Öffnung L, den Neutraleiter mit der Öffnung N (falls erforderlich) und das Lastkabel (Licht) mit der Öffnung L1 undziehen Sie die Klemmschrauben fest, nachdem Sie bestätigt haben, dass die Verdrahtung korrekt ist.

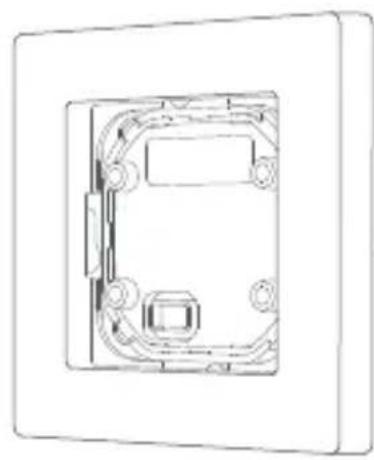

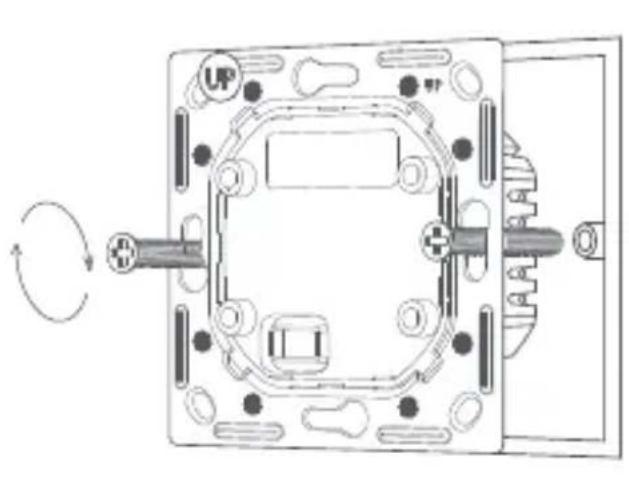

1. Befestigen Sie das Netzteil des Schalters mit den beiliegenden Schrauben an der Wandanschlussdose und montieren Sie den Schaltertrahmen.

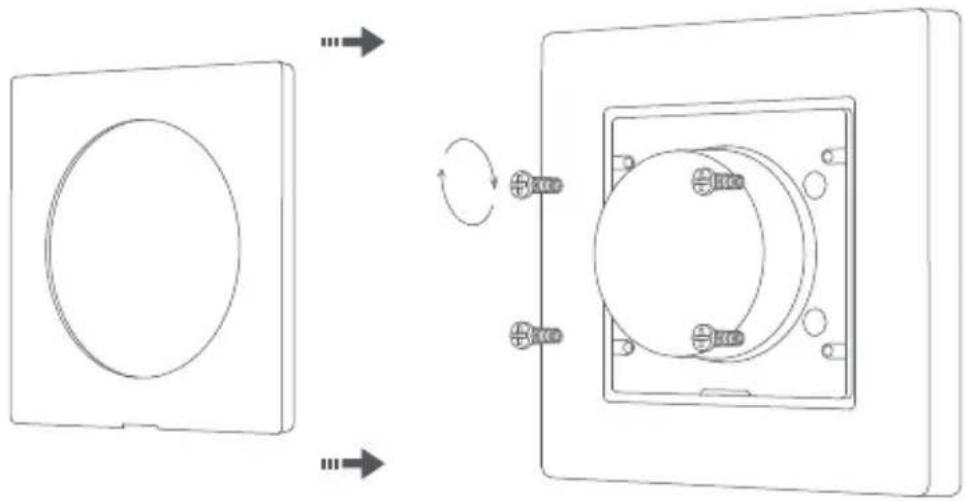

1. Richten Sie die Stifte der Schalteinheit mit der Stromversorgungseinheit aus, und setzen Sie sie zusammen einrasten. Verwenden Sie dann die mitgelieferten Schrauben, um sie sicher an ihrem Platz zu befestigen.

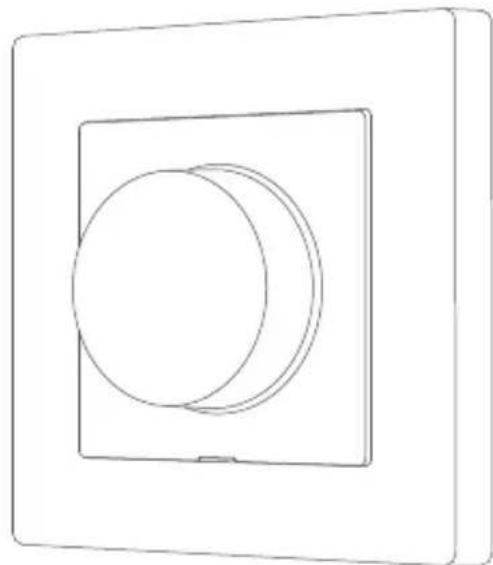

1. Die Schalterplatte einrasten setzen.

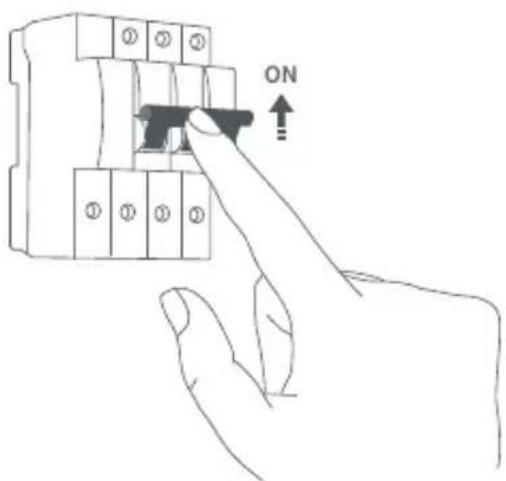

1. Schalten Sie den Hauptstrom am Leistungsschalter ein und testen Sie den Schalter durch Drücken der Taste. Wenn das Licht normal gesteuert werden kann, Funktioniert der Schalter ordnungsgemäß!

Schnelle Einrichtung

1.itte stellen Sie Sicher, dass Sie die Matter-kompatible App installiert haben und über einen Matter-kompatiblen Thread Border-Router verfügen.
2.itte scannen Sie den QR-Code in der elektronischen Bedienungsanleitung und folgen Sie den Anweisungen, um den Switch korrekt zu installieren. Sobald der Switch eingeschaltet ist, beginnt die Kontrollleuche langsam zu blinken und zeigt damit an, dass das Gerät in den Netzwerkkonfigurationsmodus gewechselt ist.
3. Öffnen Sie die Matter-fähige App, scannen Sie den Matter-QR-Code auf der Bedienungsanleitung oder dem Produkt oder geben Sie den Setup-Code ein, um das Gerät zur App hinzuzufügen.

• Das Gerät unterstützt eine Thread/ Zigbee -Protokollverbindung, die die Produktkompatibilität und -funktionalität erhöht.

Wenn Sie das Gerät zum ersten Mal zur Aqara Home -App hinzufugen, können Sieden Modus entsprechend ihren Wünschen auswahlen.

Gleichzeitig wird der Thread -Modus standardmäßig aktiviert, wenn das Gerät direkt mit dem Ökosystem eines Drittanbieters verbunden wird. Für den Zigbee -Modus ist ein Hub erforderlich.

Anwendung

1. Minimale Helligkeit

These Funktion minimiert das Flackern und Blitzen der LED-Lampe, wenn der Dimmer auf die minimale Lichtstarke eingestellt ist. Mit dieser Funktion konnen Sie auch eine persönliche Vorliebe einstellen.

Wenn das angeschlossene Licht unter einem bestimmten Prozentsatz nicht Funktioniert, können Sie den Mindestprozentsatz festlegen, bei dem sich der Dimmer Switch H2 EU einschaltet. Nach der Einstellung kann das Licht nicht unter diesen Mindestwert gedimmt werden. Einstellbarer Bereich: 1% bis 100% .

1)Doppelt drücken und dann innerhalb von 3 Sekunden nach dem Drücken drehen, um in den Modus zur Einstellung der minimalen Helligkeit zu gelangen.
2) Drehen Sie den Knopf gegen den Uhrzeigersinn, um die minimale Helligkeit einzustellen, und drücken Sie einmal, um zu speichern. Die Kontrolleuche blinkt zweimal blau, wenn die Einstellung erfolgreich war.

2. Aufwärmen

These Funktion kann verhindern, dass die Lampe abrupt auf volle Helligkeit schaltet, was zu unnötiger Lichtverschmutzung oder Augenreizung führen kann, und kann auch die Lebensdauer der Lampe verlangern. Benutzer konnen diese Parameter über die Dimmer-Einstellungsschnittstelle entsprechend ihren persönlichen Vorlieben und tatsächlichen Bedürfnissen anpassen.

Manche Lampen benötigen einen bestimmen Stromimpuls, um bei unter 100% Helligkeit zu starten. Sie können die Helligeitsstufe und die Zeit einstellen, zu der der Dimmer Switch H2 EU einschaltet. Helligeitsbereich: 1 - 100% . Zeitbereich:

1-10s

3. Phasenausbahl

Die Standardeinstellung ist „Phasenumkehr".

1) Drücken Sie fünfmal, um in den Phasenauswahlmodus zu gelangen
2) Drücken, um die Phase umzuschalten (rot: Vorwartsphase, blau: Rückwartsphase), Lange drücken, um die Einstellung zu bestätigen

Vorwartsphase: Wird für Gluhampen, LEDs, Kompaktleuchtstofflampen und eine Leuchtstofflampensteuerungen verwendet (bestimmte Leuchtstofflampensteuerungen erfordern eine Vorwartsphase).

Phasenumkehr: Wird für LED, CFL, elektronische Niederspannung (ELV) und eineige LED-Treiber oder Gluhlampen verwendet. (ELV erfordert Phasenumkehrdimmen.)

Laden	Verwendung	Bewertungen
Glühlampe/Ha logen	Kompatibel mit Vorwärts- und Rückwärtsphase	Glühlampe/Halogen < 300 W
Kompaktleucht-stofflampe	Kompatibel mit Vorwärts- und Rückwärtsphase	Dimmbare Kompaktleuchtst-offlampe ≤ 200 W
LED	Kompatibel mit Vorwärts- und Rückwärtsphase, aber die umgekehrte Phase bietet oft eine bessere Leistung	Dimmbare LED ≤ 200 W
ELV (Elektronische Niederspan-nung)	Aufgrund der Eigenschaften des elektronischen Transformers muss für eine ordnungsgemäß Funktion die Gegenphase verwendet werden.	ELV ≤ 200 W
Minimale Leistung:4 W (Aqara Home über Matter), 9 W (andere Methoden), Allzweck*Wenn Sie in Aqara Home nur eine 4-W-Glühbirne verwenden, stellen Sie die maximale Helligkeit auf 70–75 % ein, um ein Flackern zu vermeiden.

Hinweis:ittebefolgenSie stetsunserelastspezifischenEmpfehlungen fur optimale Leistungund SicherheitdesDimmerschaltersH2EU.

Tastenfunktionen

Tastenfunktionen	Beschreibung
Einmaliges Drücken	Ein-/Ausschalten
Fünfmal drücken	In den Phasenauswahlmodus wechseln
Drehen (des Knopfes)	Helligkeit hoch/runter
Zweimal drücken und dann 5 Sekunden lang gedrückt halten innerhalb von 3 Sekunden nach dem ersten Drücken	Gerät zurücksetzen/Netzwerkverbindung aktivieren erstmaliges Drücken
Doppelt drücken, dann innerhalb von 3 Sekunden drehen, und einmal drücken, um den eingestellten Wert zu bestätigen	Minimale Helligkeit einstellen

Beschreibung der Kontrollleuchten

Farbe	Aktivität	Beschreibung
Blau	Schneller Blitz	Gerät wird eingeschaltet/Gerätepaarung/Gerätesuche (Thread)/Gerätelösung
Blau	Langsames Blinken	Netzwerk
Blau	Ultralangsamer Blitz	Kopplung erfolgreich/Umschalten auf Reverse Phase
Rot	Schneller Blitz	Gerät online
Rot	Durchgehend leuchtend	Überhitzung/Überlastung
Rot	Ultralangsamer Blitz	Pairing-Timeout/Umschalten auf Vorwärtsphase
Lila	Schnelles Blinken	Gerät wird gesucht (Zigbee)
Lila	Langsames Blinken	Phasenauswahlmodus
*Ultra Slow Flash (0,05 Sekunden) hat eine viel kürzere Leuchtdauer im Vergleich bis langsames Blinken: 0,5 Sekunden), wodurch ein sehr subtiles visuelles Signal entstehen.

Produktspezifikationen

Dimmschalter H2 EU

Modell:KD-R01E/KD-R01D

Drahtlose Protokolle: Thread/Zigbee, Bluetooth

Elektrische Nennleistung: 220-240 V Wechselstrom, 50/60 Hz

Nennlast: Gluhlampe/Halogen ≤ 300W dimmbare LED/CFL ≤ 200W

Nenntyp: Gluhlampe, Halogenlampe, LED

Kompaktleuchtstofflampe 一 _ · 1

Mindestleistung: 4 W (Aqara Home über Matter), 9 W (andere

Methoden), Allzweck

Abmessungen: 86 × 86 × 55,45 ~mm (3,39 × 3,39 × 2,18 ~Zoll)

Betriebstemperatur: 0^ 40^ (32^ 104^)

Betriebsfeuchtigkeit: 0 95% relative Luftfeuchtigkeit,Keine

Kondensation

Lieferumfang: Dimmerschalter H2 EU × 1, Benutzerhandbuch × 1,

Konformitätserklarung × 1 , Schraubensatz × 1

In China hergestellt

Beachten

Die Verwendung des „Works with Apple“-Abzeichens bedeutet, dass ein Zubehörteil speziell für die im Abzeichen angegebene Technologie entwickelt wurde und vom Entwickler zertifiziert wurde, dass es den Leistungsstandards von Apple entspricht. Apple ist nicht für den Betrieb diesen Geräts oder dessen Konformität mit Sicherheits- und Regulierungstandards verantwortlich.
