BEDIENUNGSANLEITUNG Roller Shade Controller T1S Aqara

Bedienungsanleitung des Aqara

Smart-Rolladenkontrollers 17

26Manuel di

Der Aqara Smart-Rolladenkontroller ist ein intelligenter elektrischer Vorhangsmotor, der die gewöhnliche Rolläden, Shangri-La Rolläden und andere Rolläden automatisieren kann. Es verfügt über ein integriertes WLAN-Modul. Zusammen mit Hub-Gerät, ermöglicht es die Funktionen wie Fernsteuerung, regelmäßig Öffnen/Schließen der Rolläden und die intelligente Kopplung mehrerer Geräte.

*Dieses Produkt muss mit einem Aqara Gerät mit Hub-Funktion verwendet werden.

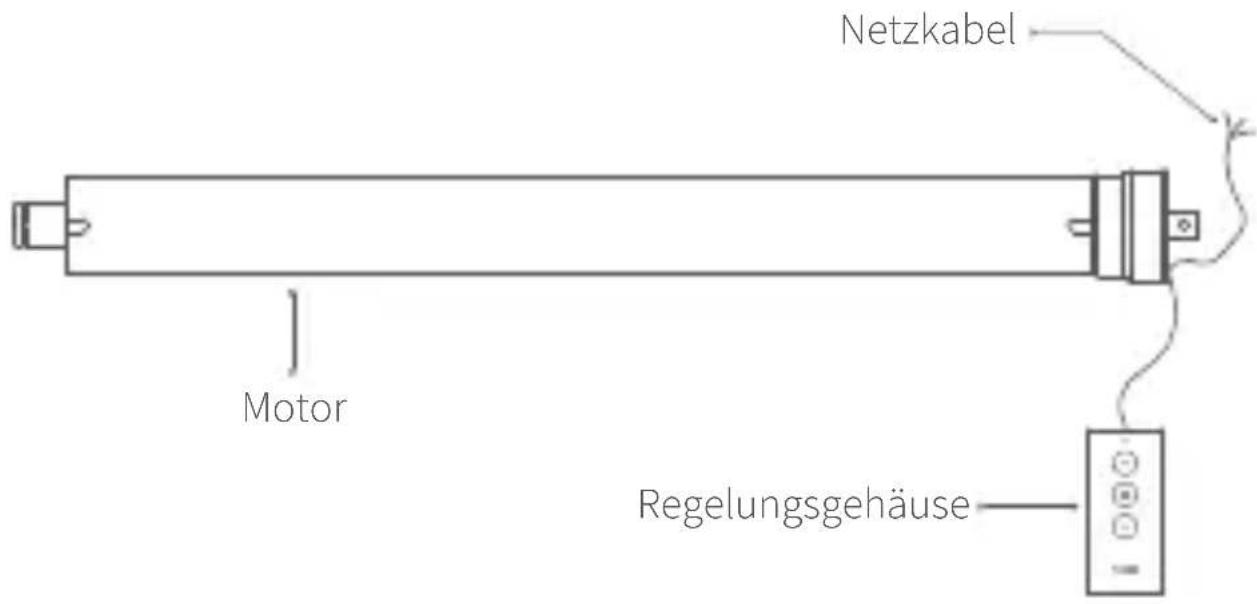

Netzkabel Motor Regelungsgehäuse

Pakara

RJ11-Anschluss

Nach-oben-Taste

Stopptaste

Nach-unten-Taste

Zurücksetzen-Taste

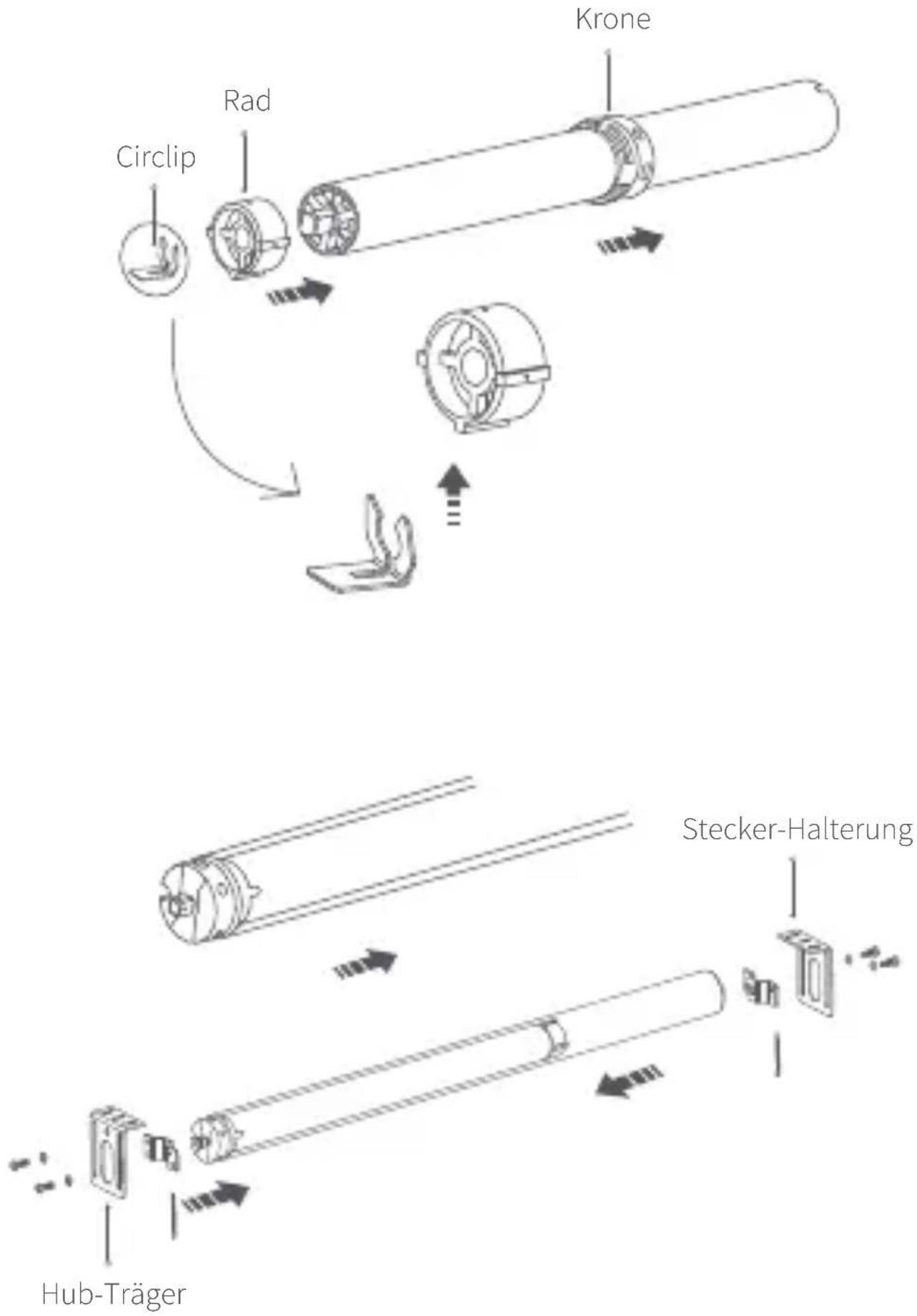

Montagediagramm

3 grün-gelb=Schutzleiter

Den Motor in das Rohr des Rolladens setzen und fest fixieren. Das Regelungsgehäuse an die RJ11-Schnittstelle anschließen.

Hinweise

1. Bei der Installation des Produkts handelt es sich um Starkstrom. Beauftragen Sie bitte professionelle Installateure, es nach den Spezifikationen zu installieren;

2. Das Produkt ist nur für Einsatz drinnen bestimmt und darf nicht in feuchten Umgebungen oder draußen verwendet werden;

3. Das Produkt von Dampf, Wasser und andere Flüssigkeiten frenhalten;

4. Das Produkt darf nicht in der Nähe der Wärmequelle platziert werden;

5. Versuchen Sie nicht, das Produkt selbst zu reparieren. Die Wartung sollte von autorisiertem Fachmann durchgeführt werden;

6. Bei normalem Gebrauch sollte das Gerät einen Abstand von mindestens 20 cm zwischen der Antenne und dem Benutzer halten;

Schnelle Einstellung

1. Bevor Sie das Gerät aktivieren, stellen Sie bitte sicher, dass Sie die Aqara Home-APP heruntergeladen und den Aqara-Hub installiert haben.
2. Die APP öffnen, auf (+) oben rechts der Homepage klicken und zur Seite „Gerät hinzufügen“ gelangen. Den Aqara Smart-Rolladenkontroller auswählen und den Anweisungen folgen.

* Wäre die Hinzufügung nicht erfolgreich, den Hub näher an das Gerät bewegen und es erneut versuchen.

Verifikation der effektiven Entfernung: Am vorgewählten Installationsort die Zurücksetzen-Taste einmal drücken.

Der Hub gibt einen Signalton an, was darauf hinweist, dass eine effektive Kommunikation zwischen dem Gerät und dem Hub möglich ist.

Bedienungsanleitung

Funktion	Bedienungsanleitung
Einrichtung des Auf-/Ab-Wegs	Den Vorhang durch die Nach-oben-Taste, Nach-unten-Taste und Stop-Taste auf den gewünschten Auf-/Ab-Wegpunkte einstellen. Wäre die Position festgelegt, die Stopp-Taste fünfmal rasch drücken. Der Motor dreht sich einmal vorwärts und rückwärts, was darauf hinweist, dass die Auf-/Ab-Wegpunkte erfolgreich eingestellt sind.
Löschung des Wegs	Die Nach-oben-Taste und die Nach-unten-Taste gleichzeitig 3 Sekunden drücken. Der Motor dreht sich einmal vorwärts und rückwärts, was darauf hinweist, dass die Löschung des Wegs erfolgreich ist.
Richtungsänderung des Motors	Die Stopptaste 5 Sekunden drücken, bis die blaue Anzeigelampe aufleuchtet. Der Motor dreht sich einmal vorwärts und rückwärts, was darauf hinweist, dass die Richtungsänderung des Motors erfolgreich ist.

Beschreibung der Azeigelampen

	Beschreibung des StatusFa
Die blaue Lampe blinkt	Unter Strom oder die Taste drücken
Die blaue Lampe leuchtet	Das Gerät ist mit dem Netzwerk verbunden und der Motor ist im Betrieb
Die blaue Lampe blinkt dauernd	Die Verbindung mit dem Neztwerk herstellen
Die rote Lampe blinkt langsam	Das Gerät ist unvernetzt und der Motor ist im Betrieb

Grundlegende Parameter

Produktbezeichnung: Aqara Smart Rolladenmotor

Produkttyp:SRSC-M01

Nennspannung:220-230V\~50Hz

Nennleistung: 121W

Nennstrom: 0.53A

Betriebstemperatur:-10°C\~+40°C

Betriebsluftfeuchtigkeit: 10%\~95% RH, nicht kondensierbar

Rohrdurchmesser: 35mm

Nenndrehmoment: 8N·m

Nennrotationsgeschwindigkeit: 17r/min

Kabellose Verbindung : Zigbee

Arbeitssystem: S2 4min

Zigbee Betriebsfrequenz: 2405-2480 MHz

Zigbee Maximale Ausgangsleistung: ≤13 dBm

Adresse: 8. Etage, JinQi Weisheit-Tal, No.1 Tangling Straße,

Liuxian Allee, Taoyuan Kiez, Nanshan Distrikt, Shenzhen, China.

Warnung:

1. WARNUNG: Wichtige Sicherheitshinweise. Es ist wichtig für die Sicherheit, diese Anweisungen zu befolgen. Speichern Sie bitte diese Anweisungen.

2. WARNUNG: Wichtige Sicherheitshinweise. Befolgen Sie bite alle Anweisungen, da eine fehlerhafte Installation zu schweren Verletzungen führen kann.

3. WARNUNG: Während der Reinigung, Wartung und beim Wechseln der Einzelteile muss der Strom ausgeschaltet werden.

4. Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. Es ist kein Spielzeug und Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung sollten nicht von Kindern durchgeführt werden. Kinder ab 8 Jahren oder Personen mit eingeschränkter Kapazität dürfen das Gerät verwenden, würden sie die Anweisungen über die sichere Verwendung des Gerätes erhalten und die betreffende Gefahren verstehen.

5. Kindern sind nicht erlaubt, mit Fernsteuergerät zu spielen. Halten Sie bitte das Fernsteuergerät von Kindern fern.

6. Wäre das Versorgungskabel beschädigt, muss es von dem Hersteller, den Bedienungsagenten oder ähnlich qualifizierte Personen ersetzt werden, um Verletzungen und Schäden zu verhindern.

7. Das Versorgungskabel darf nur durch den Kabel des gleichen typs ersetzt werden, der vom Hersteller des Gerätes geliefert wird.

8. Überprüfen Sie biite häufig, die Ungleichgewicht der Installation und den Verschleißerscheinungen oder Beschädigungen von Kabelfedern und Befestigungen. Sie dürfen nicht verwendet werden, wenn eine Reparatur oder Anpassung erforderlich ist. Es wird empfohlen, das Produkt einmal im Jahr zu nachzurüfen.

9. Das Gerät darf nicht laufen, während eine Wartung, z.B. Fensterreinigung, in der Nähe durchgeführt wird.

10. Der Strom oder die automatischen Steuerungen müssen ausgeschaltet werden, während eine Wartung, z.B. Fensterreinigung, in der Nähe durchgeführt wird.

11. Vor der Installation der Antriebe sollen die unnötige Kabel oder Komponenten entfernt, und alle nicht elektrische Geräte deaktiviert werden.
12. Die treibende Elemente der manuellen Freigabe in einer Höhe von weniger als 1,8 m installieren.
13. Die Art des angetriebenen einzelteils: Der Antrieb ist für elektrische Vorhangmaschine bestimmt.
14. Der A-gewichtete Schalldruck der Antriebe ist gleich oder kleiner als 70 dB (A), z. B. durch Schreiben LpA 70 ≤ dB (A).

Hinweis

Nennbetriebszeit 4min

Minimaler Rohrdurchmesser, um die Rohrantriebe einzulegen: 35mm

EU-Konformitätserklärung

hiermit,[Lumi United Technology Co., Ltd.]

erklärt, dass der Funkgerätetyp [Aqara Smart-Rohrmotor, SRSC-M01] mit der Richtlinie 2014/53/EU im Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://www.aqara.com/DoC/

Informationen zu Entsorgung und Wiederverwertung aus WEEE:

Alle Produkte, die dieses Symbol tragen, sind abgenutzte Elektro- und Elektronik-Geräte (WEEE wie in der Richtlinie 2012/19/EU), die nicht mit unsortierten Haushaltsabfällen vermischt werden sollten. Stattdessen sollten Sie die menschliche Gesundheit und die Umwelt schützen, indem Sie Ihre abgenutzte Geräte an eine von der Regierung oder den lokalen Behörden bestimmte Sammelstelle für das Wiederverwertung von Elektro- und Elektronik-Geräten übergeben. Die ordnungsgemäße Entsorgung und Wiederverwertung werden dazu beitragen, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern. Wenden Sie sich bitte an den Installateur oder die örtlichen Behörden, um weitere Informationen über den Standort sowie die Klausel und Bedingungen solcher Sammelstellen zu erhalten.
