Roller Shade Controller T1S - 智能家居 Aqara - 免费用户手册

产品类型	卷帘连接电机
品牌	Aqara
型号	SRSC-M01
额定电压	220-230 V~50 Hz
额定扭矩	8 N·m
额定转速	17转/分钟
兼容管径	35毫米
无线连接	Zigbee（2405-2480 MHz，功率 ≤13 dBm）
工作温度	-10°C 至 +40°C
工作湿度	10% 至 95% 相对湿度（无冷凝）
运行持续时间	4分钟（周期）
噪音级别	≤70 dB(A)
电源	市电220-230 V
主要功能	远程控制、自动开/关、定时、与Aqara网关集成
维护和清洁	清洁前断开电源。使用干布。请勿浸入水中。
安全性	由专业人员安装。置于儿童接触不到的地方。电源线仅可由制造商更换。
备件和可维修性	电源线、电机、控制盒。由授权的专业人员进行维修。
一般信息	制造商：Lumi United Technology Co., Ltd. 客户服务：www.aqara.com/support，[e-mail]

常见问题 - Roller Shade Controller T1S Aqara

如何安装电机？

安装必须由专业的窗帘工程师进行。将电机安装到窗帘管内，固定好，然后将控制盒连接到RJ11接口。接通220-230 V电源。

如何将设备与Aqara Home应用配对？

确保Aqara网关已安装且应用已打开。点击主页右上角的“+”，选择控制器Aqara智能卷帘，然后按照说明操作。如果添加失败，请将网关移近并重试。

如何设置上下限位？

使用“向上”、“向下”和“停止”按钮将帘子移动到所需位置。然后连续按“停止”五次。电机将转动一次以确认。

如果设备添加失败怎么办？

将Aqara网关移近电机并重试。您可以通过按一次重置按钮来检查距离：如果网关发出快速提示音，则表明通信可行。

如何改变电机方向？

长按“停止”按钮5秒钟。当蓝色指示灯亮起时松开。电机将转动一次以指示方向已改变。

指示灯含义是什么？

蓝色指示灯闪烁：通电或按下按钮。蓝色常亮：设备已连接且电机运行。蓝色快速闪烁：正在连接网络。红色慢闪：设备未连接网络且电机运行。

我可以在户外使用该产品吗？

不，本产品仅限室内使用。请勿在潮湿环境或户外使用。

如何维护和清洁产品？

清洁前务必断开电源。使用干布。请勿将水或其他液体洒在产品上。

我应该遵守哪些安全预防措施？

安装必须由专业人员完成。将遥控器放在儿童接触不到的地方。请勿自行维修设备；请联系授权的专业人员。清洁或维护时断开电源。

如果发生故障怎么办？

首先检查电源和与网关的连接。如果问题仍然存在，请通过www.aqara.com/support或发送电子邮件至[e-mail]联系Aqara客户服务。

用户手册 Roller Shade Controller T1S Aqara

Aqara智慧管狀電機是一款電動智慧窗簾電機，可實現將普通的捲簾、香格里拉簾等窗簾智能化的設備，它內置了Zigbee無線通訊模塊，搭配具備網關功能的設備（簡稱“網關”），可實現遠程控制、定時開關窗簾，以及多設備智能化聯動等功能。

*本產品需要配合具備網關功能的設備使用。

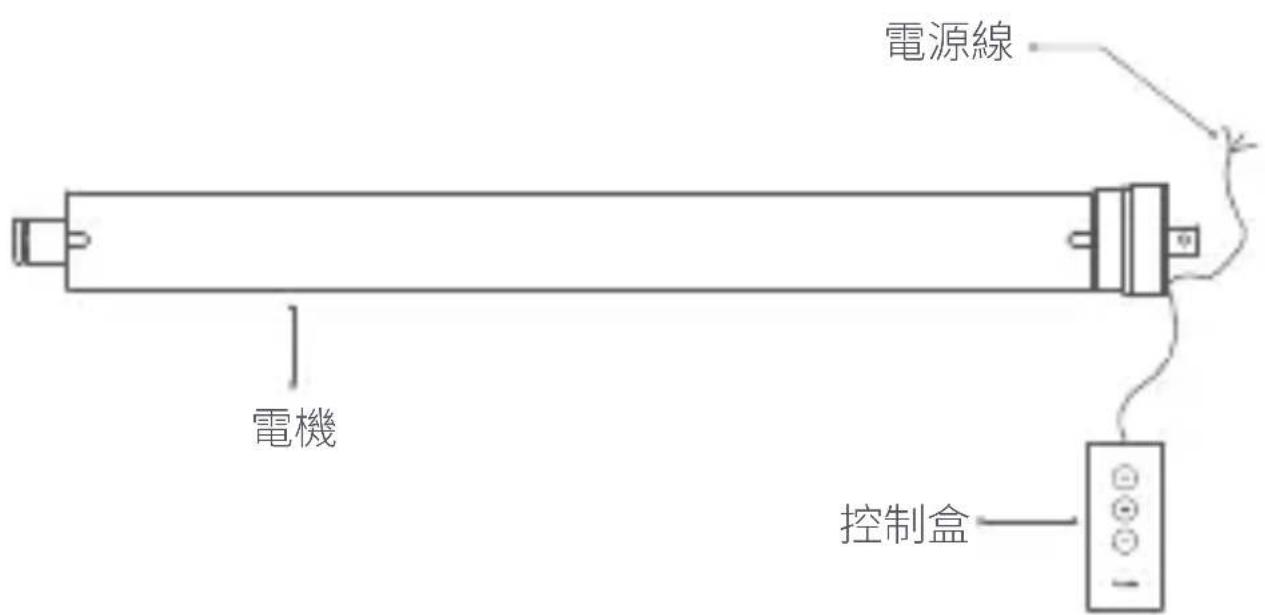

產品安裝示意圖

1 藍色線=零線
2 棕色線=火線
3 黃綠色線=接地線

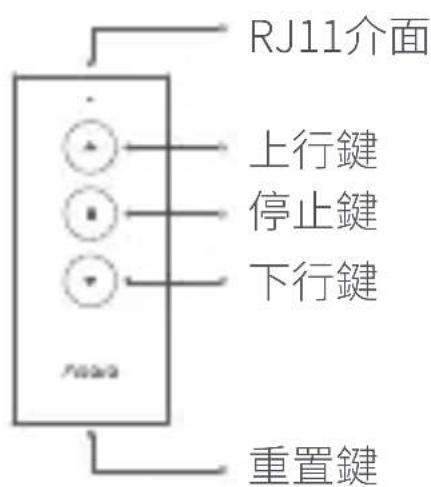

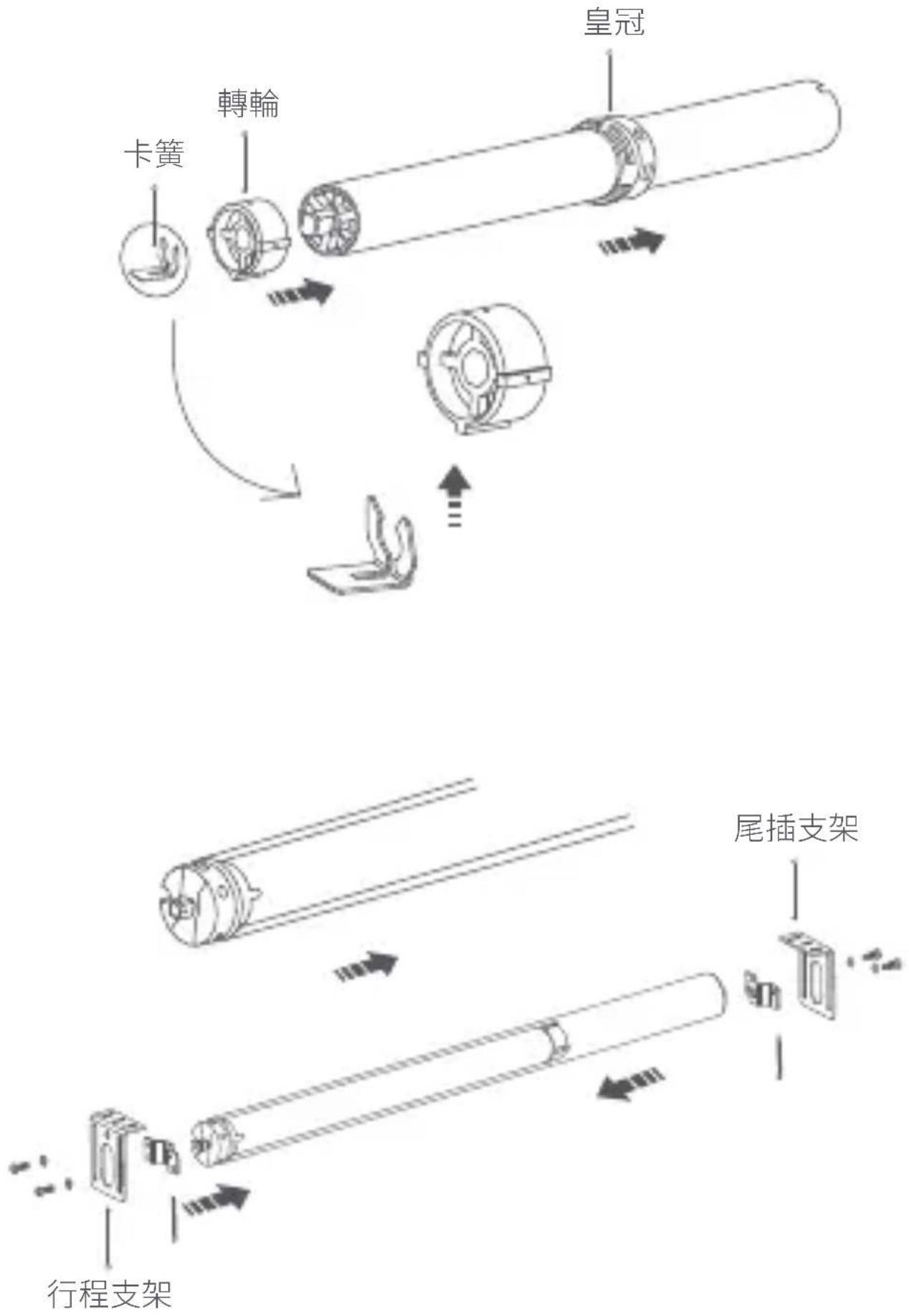

將電機裝入捲簾管壁中並固定牢固，控制盒接入RJ11介面。

注意事項

1. 本產品安裝過程涉及強電，請由專業窗簾工程商依照規範進行安裝；
2. 本產品僅限室內使用，請勿在潮濕環境或室外使用；
3. 注意防水，請勿將水或其他液體潑灑在本產品上；
4. 請勿將本產品置放於靠近熱源的地方；
5. 請勿嘗試自行維修產品，應由授權的專業人士進行此項工作。
6. 在正常使用情況下，本設備應在天線與用戶之間保持至少20釐米的距離。

快速設定

1. 添加設備前，請確保您已經下載了Aqara Home app並安裝添加了Aqara網關。
2. 打開app，點擊首頁右上角“+”，進入添加設備頁面，選擇Aqara智慧管狀電機，並依照提示進行操作。
   *如添加失敗，請將網關移近本設備後再重試。

有效距離驗證：在預選的安裝位置，按一下控制盒上的重置鍵，網關發出提示音，表明設備與網關之間可以有效通訊。

使用說明

功能	操作說明
設定上/ 下行程	通過上行鍵、下行鍵、停止鍵調節簾布到需要的上/下行程點,確定位置後,連續快按5次停止鍵,電機正反轉各1次,表示上下行程點設定成功。
刪除行程	同時按上行鍵+下行鍵3s,指示燈藍色亮起後鬆開,電機正反轉各1次,表示電機刪除行程成功。
電機換向	長按停止鍵5s,指示燈藍色亮起後鬆開,電機正反轉各1次,表示電機換向成功。

指示燈說明

	狀態說明指示燈顏色
	通電或按一下按鍵藍燈閃一下
	已入網且電機運行中藍燈長亮
	正在入網藍燈持續快速閃爍
	未入網且電機運行中紅燈慢閃爍

基本參數

產品名稱：Aqara智慧管狀電機

產品型號：SRSC-M01

額定電壓：220-230V\~50Hz

額定功率：121 W

額定電流：0.53 A

執行標準：Q/QLML016

工作温度：-10°C\~+40°C

工作濕度：10%\~95% RH，無冷凝

管 徑: 35mm

額定扭矩：8N·m

額定轉速：17 r/min

無線連接：Zigbee

工作制：S2 4min

Zigbee頻率範圍：2405-2480 MHz

Zigbee發射功率：≤13 dBm

線上客服網址：www.aqara.com/support

電子郵箱：[e-mail]

製造商：Lumi United Technology Co., Ltd.

地址：中國深圳市南山區桃源社區留仙大道塘嶺路1號金騏智谷大廈8樓

警告：

1. 警告：重要的安全說明。遵守這些說明對人員安全很重要。務必保存這些說明。
2. 警告：重要安全訓示。因為錯誤安裝會導致嚴重傷害，所以請遵守所有訓示。
3. 警告：在清潔、維護期間及正在更換部件時，驅動器應切斷電源。
   4.8歲以下兒童請勿使用本設備。這不是玩具，兒童切勿玩耍本設備。切勿讓兒童進行清潔及用戶維護的操作。8歲或以上的兒童或行動不便的人士可使用本設備，前提是他們已得到安全使用本設備的指導，並瞭解其中的危險。
   5.切勿讓兒童玩固定控制項。務必讓兒童遠離遙控器。
4. 若電源線損壞，須由製造商、其服務代理或類似的合格專業人員進行更換，以免造成危險。
   7.本驅動器的電源線僅能用驅動器製造商所提供的同一類型的電線進行替換。
5. 時常檢查安裝是否不平衡以及電線、彈簧和配件是否有磨損或損壞迹象。若必須進行修理或調整，切勿使用。建議每年檢查一次本產品。
6. 在附近進行窗戶清潔等保養時，切勿操作本設備。
7. 在附近進行窗戶清潔等保養時，務必切斷驅動器電源或關閉自動控制器。
8. 在安裝驅動器之前，請移除任何不必要的電源線或組件，並禁用任何不需要動力操作的設備。

9. 任何手動釋放裝置的執行元件需安裝在低於1.8米高度的位置。

10. 此類驅動部件的驅動器可用於電動窗簾機。

11. 驅動裝置的A加權發射聲壓級等於或小於70 dB(A)，例如書面上所寫的LpA≤70 dB(A)。

注意事項

額定運行時間4分鐘

插入管狀驅動器所需的最小管徑為：35毫米

CE 歐盟符合性聲明 [Lumi聯合科技有

設備類型[Aqara智慧捲簾控制器，SRSC-M01]符合指令2014/53/EU。歐盟符合性聲明全文可在以下網址查閱：https://www.aqara.com/DoC/

廢棄電子電氣設備的處置和回收資訊

i所有帶有此標誌的產品均為廢棄電力和電子設備（在指令2012/19/EU中的廢棄電子電氣設備的規定裏），不得與未分類的生活垃圾混合在一起。相反，你應通過將你的廢棄設備交給政府或地方當局指定的回收廢棄電器和電子設備的收集點，從而保護人類健康和環境。正確的處理和回收將有助於封鎖廢棄設備對環境和人類健康潛在的負面影響。請聯系安裝人員或當地當局，以瞭解更多關於此類收集點的位置以及條款和條件的詳情。
