MANUAL DE USUARIO Roller Shade Controller T1S Aqara

Standard esecutivo: Q/QLML016

Introducción del Producto

El Motor Tubular Aqara Smart es un controlador de cortina inteligente eléctrico, que puede puede realizar la inteligenteización de persianas enrollables ordinarias, persianas Shangri-La y otras cortinas, persianas Shangri-La y otras cortinas. Tiene un módulo de comunicación inalámbrico Zigbee incorporado y, junto con un dispositivo equipado con Hub(conocido como "Hub"), puede realizar funciones como control remoto, cronometraje de apertura y cierre de cortinas y conexión inteligente de varios dispositivos.

*Este producto debe emparejarse con un dispositivo Aqara con función de Hub.

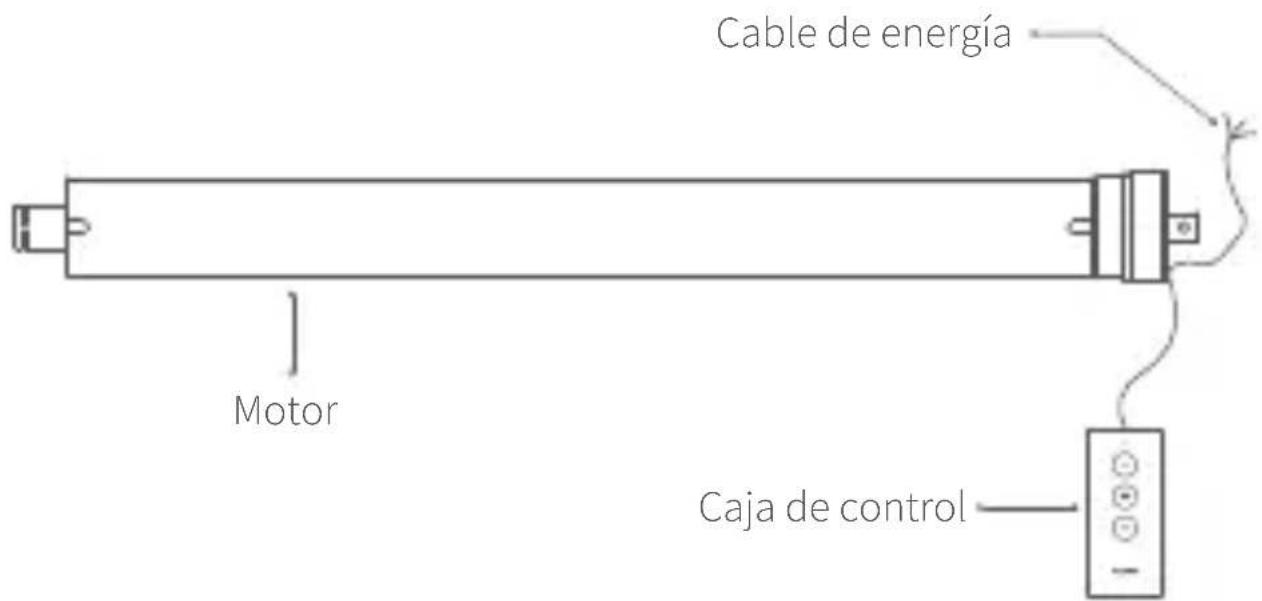

Cable de energía Motor Caja de control

Pakara

Interfaz RJ11

Botón de subida

Botón de parada

Botón de bajada

Botón de reinicio

Diagrama de instalación del producto

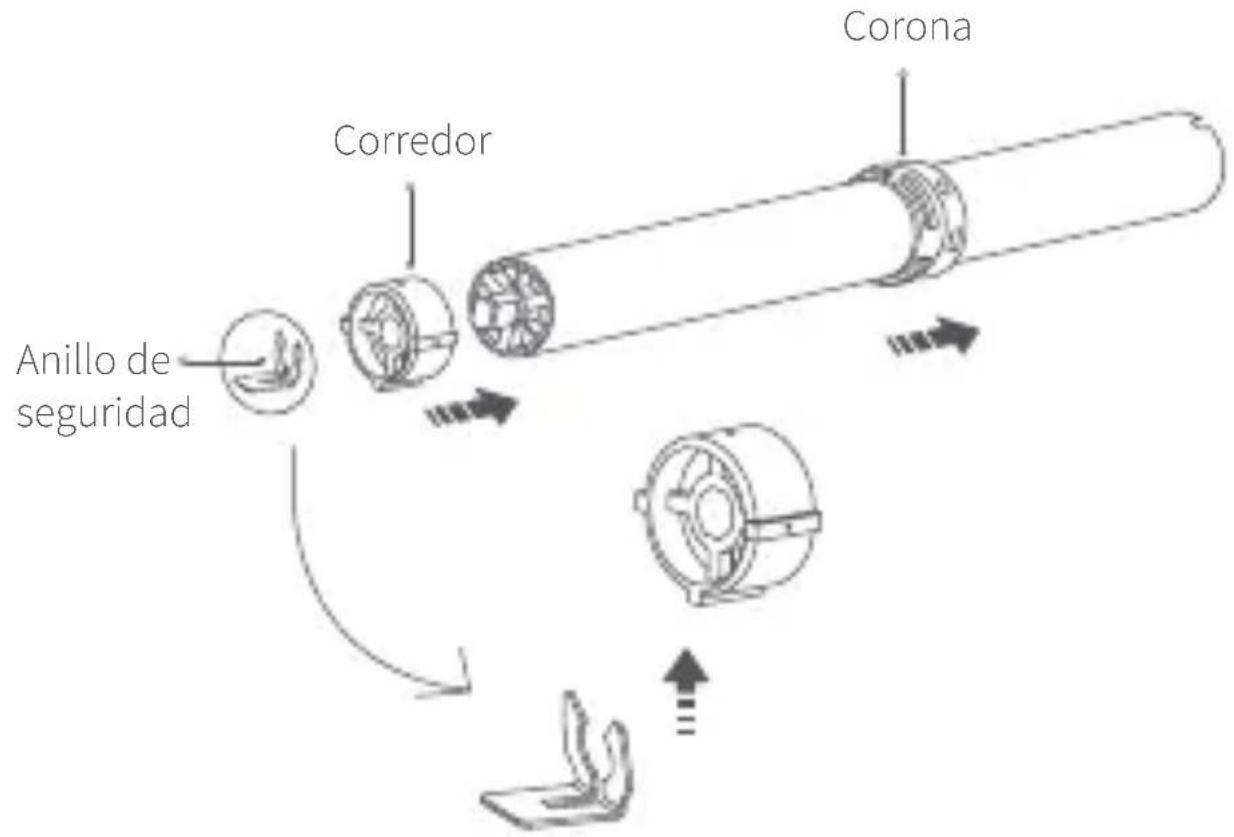

Corredor Corona Anillo de seguridad

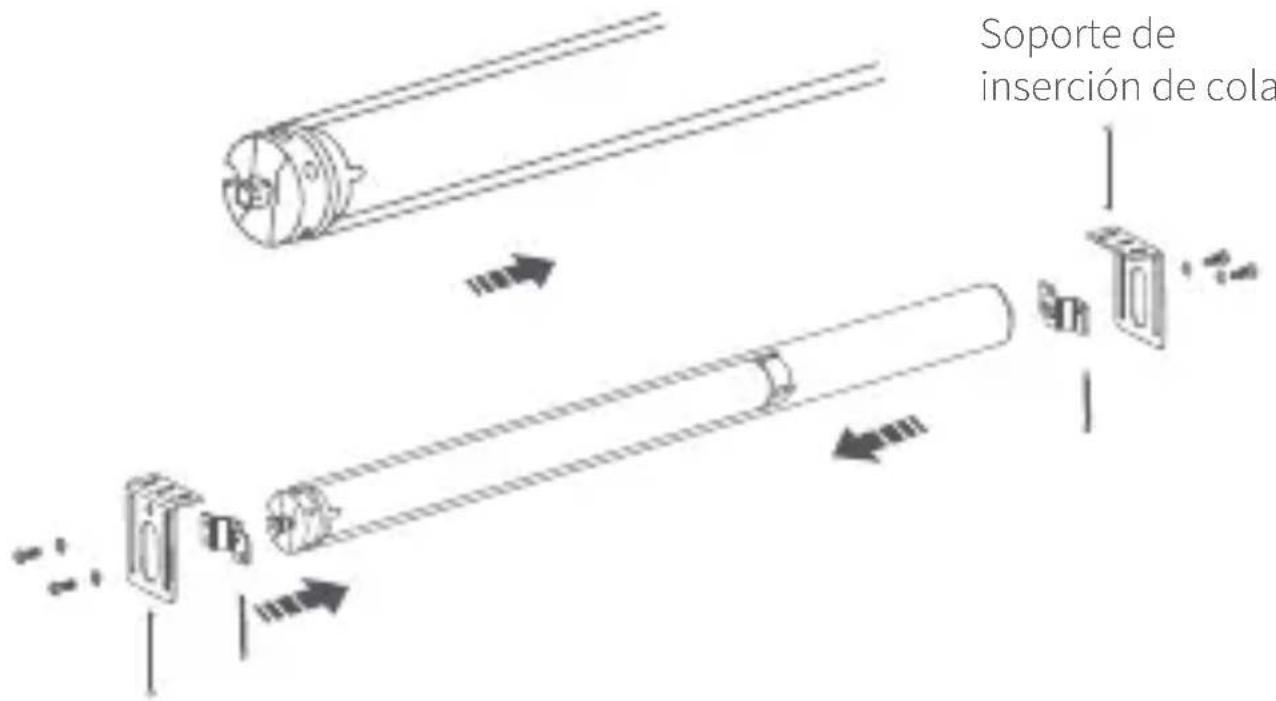

Soporte de inserción de cola

Soporte de trazo

220-230V~50HZ

1 Cable azul = cable neutro
2 Cable marrón = cable vivo
3 Cable amarillo-verde = cable a tierra

Coloque el motor en la pared del tubo de la persiana y fíjelo firmemente. Conecte la caja de control a la interfaz RJ11.

Notas

1. Dado que el proceso de instalación de este producto implica una fuerte corriente, por favor, confíe a un instalador profesional de cortinas para que lo instale de acuerdo con las especificaciones;
2. Este producto está limitado al uso en interiores, no en ambientes húmedos o al aire libre;
3. Tenga cuidado de ser resistente al agua y no arroje agua u otros líquidos sobre este producto;
4. No coloque este producto cerca de la fuente de calor;
5. No intente reparar el producto por su cuenta, sino que este trabajo debe ser realizado por un profesional autorizado;
6. En condiciones de uso normal, este dispositivo debe mantenerse a una distancia mínima de 20cm entre la antena y el usuario.

Configuración rápida

1. Antes de agregar un dispositivo, asegúrese de que ha descargado la aplicación Aqara Home e instalado el Aqara Hub.
2. Abra la aplicación y haga clic en "+" en la esquina superior derecha de la página de inicio para ir a la página "Agregar dispositivo (accesorio)", seleccione el Motor Tubular Aqara Smart y siga las instrucciones.

*Si la adición no funciona, vuelva a intentarlo después de acercar el Hub al dispositivo.

Verificación de distancia efectiva: en la posición de instalación preseleccionada, presione el botón de reinicio en la caja de control y el Hub dará un tono de aviso, indicando que es posible una comunicación efectiva entre el dispositivo y el Hub.

Instrucciones de Uso

Función	Instrucciones de operación
Configurar trazo de subida o bajada	Ajuste la cortina al punto de trazo ascendente o descendente requerido mediante el botón de subida, bajada y parada. Después de confirmar la posición, presione el botón de parada 5 veces rápidamente, el motor avanza y retrocede cada vez, lo que indica que el punto de trazo ascendente / descendente se ha configurado correctamente.
Borrar el trazo	Presione el botón de subida y el de bajada durante 3 segundos al mismo tiempo, suéltalos después de que el indicador de luz azul se enciende, y el motor gira en sentido horario y antihorario una vez cada uno, lo que significa que el motor ha eliminado el trazo con éxito.
Conmutación del motor	Presione el botón de parada durante 5 segundos, suéltalo después de que el indicador de luz azul se enciende, y el motor gira en sentido horario y antihorario una vez cada uno, lo que indica que el motor tiene una conmutación exitosa. "

Descripción de luz indicadora

	Descripción del estadoCol
Parpadea el luz azul	Encienda o haga clic en el botón
La luz azul sigue encendida.	El dispositivo se ha conectado a la red y el motor está funcionando.
La luz azul sigue parpadeando rápidamente.	Conectando a la red
La luz indicadora roja parpadea lentamente	El dispositivo no se ha conectado a la red y el motor está funcionando

Parámetros Básicos

Nombre del producto: Motor de Persiana Enrollable

Inteligente Aqara

Modelo de producto: SRSC-M01

Voltaje nominal: 220-230V\~ 50Hz

Potencia nominal: 121 W

Corriente nominal: 0,53 A

Estándar ejecutivo: Q / QLML016

Temperatura de operación: -10 °C \~ +40 °C

Humedad de operación: 10% \~ 95% RH, sin condensación

Diámetro de tubo: 35 mm

Par nominal: 8N·m

Velocidad nominal del rotor: 17 r / min

Conexión inalámbrica: Zigbee

Sistema de trabajo: S2 4min

Frecuencia de operación Zigbee: 2405-2480 MHz

Potencia de transmisión Zigbee: ≤ 13 dBm

Servicio al cliente en línea: www.aqara.com/support

Correo electrónico: [e-mail]

Fabricante: Lumi United Technology Co., Ltd.

Dirección: 8vo piso, Valle Inteligente de JinQi, Carretera No.1

Tangling, Ave Liuxian, Distrito Residencial de Taoyuan,

Distrito de Nanshan, Shenzhen, China.

Advertencias:

1. ADVERTENCIA: Instrucciones de seguridad importantes. Asegúrese de seguir estas instrucciones para garantizar la seguridad del personal. Guarde estas instrucciones.
2. ADVERTENCIA: Instrucciones de seguridad importantes. Siga todas las instrucciones ya que una instalación incorrecta puede provocar lesiones graves.
3. Advertencia: durante la limpieza, el mantenimiento y el reemplazo de las piezas, se debe desconectar la fuente de alimentación del variador.
4. Este aparato no debe ser utilizado por niños menores de 8 años. Esto no es un juguete y los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños. Este aparato puede ser utilizado por niños de 8 años o más o personas con capacidad reducida si se les ha dado instrucciones sobre el uso del aparato de una manera segura y entienden los peligros involucrados.
5. No permita que los niños jueguen con controles fijos. Mantenga los controles remotos alejados de los niños.

6. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas calificadas de manera similar para evitar un peligro.

7. El cable de alimentación de este dispositivo sólo puede ser reemplazado por el mismo tipo de cable suministrado por el fabricante del dispositivo.

8. Examine con frecuencia la instalación en busca de desequilibrios y signos de desgaste o daños en los resortes y fijaciones de los cables. No los utilice si es necesario repararlos o ajustarlos. Se recomienda revisar el producto una vez al año.
9. No lo utilice cuando se estén realizando tareas de mantenimiento, como la limpieza de ventanas, se lleva a cabo en las inmediaciones.
10. Desconecte el dispositivo de la fuente de alimentación o apague los controles automáticos cuando se estén realizando tareas de mantenimiento, como limpieza de cristales, en las inmediaciones.
11. Antes de instalar el dispositivo, retire los cables o componentes innecesarios y desactive cualquier equipo que no sea necesario para el funcionamiento accionado.
12. Instale el miembro de accionamiento de cualquier liberación manual a una altura inferior a 1,8 m.
13. El tipo de pieza accionada del dispositivo está destinado a la máquina de cortina eléctrica.
14. El nivel de presión acústica ponderado A del dispositivo es igual o inferior a 70 dB (A), p. Ej. escribiendo LpA ≤ 70 dB (A).

Nota

Tiempo de funcionamiento nominal: 4 min

Diámetro mínimo de tubo necesario para insertar motores tubulares: 35 mm

Declaración de conformidad de la UE

Por la presente, [Lumi United Technology Co.,

Ltd.] declara que el tipo de equipo de radiocomunicación [Motor Tubular Aqara Smart, SRSC-M01] cumple con la Directiva 2014/53/UE. El texto completo de la Declaración de Conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.aqara.com/DoC/ "UE

Información sobre Eliminación y Reciclaje de RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE como en la Directiva 2012/19/UE) que no deben mezclarse con residuos domésticos no clasificados. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recolección designado para el reciclaje de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclaje correctos ayudarán a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en

contacto con el instalador o las autoridades locales para obtener más información sobre la ubicación, así como los términos y condiciones de dichos puntos de recolección".
