РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Roller Shade Controller T1S Aqara

Руководство по эксплуатации для рулонных штор Aqara 54

Product Introduction

Мотор для рулонных штор Aqara представляет собой электрический мотор для создания умных штор. Мотор может автоматизировать обычные рулонные шторы, жалюзи Шангри-ла, Римские и другие типы штор.

Имеет встроенный модуль беспроводной связи Zigbee. В сочетании с устройством с функцией Центра умного дома (далее - "шлюз") мотор может реализовать такие функции, как дистанционное управление, расписание открытия и закрытия штор и автоматизации, задействующие несколько устройств.

*Продукт должен быть сопряжен с устройством с функцией шлюза.

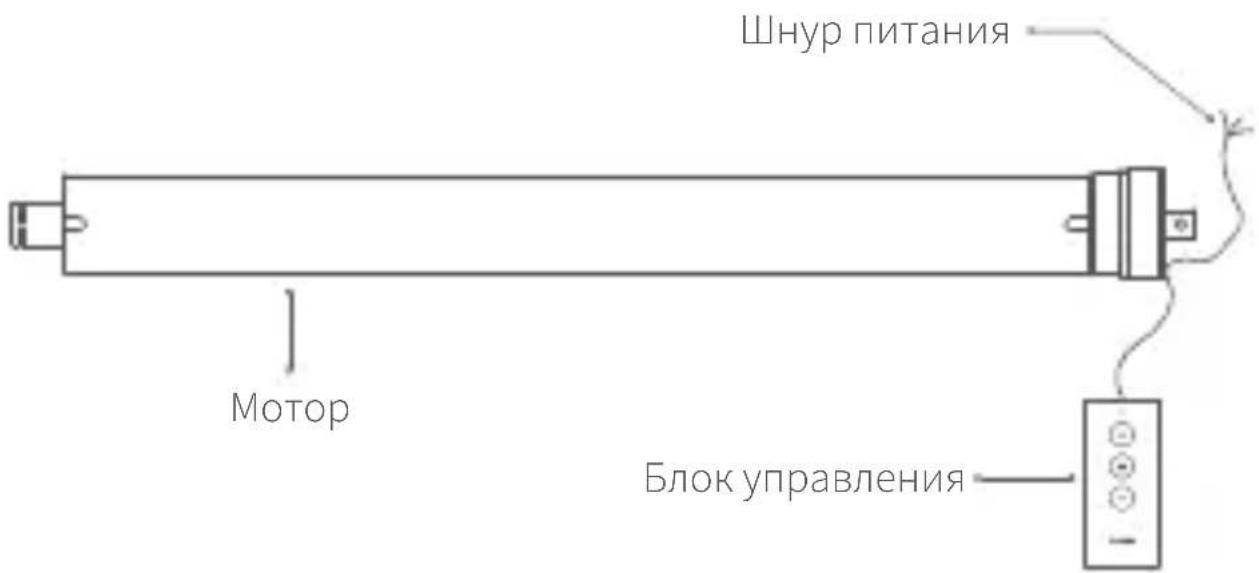

Шнур питания Мотор Блок управления

Polaria

Разъем RJ11

Кнопка «Вверх»

Кнопка остановки

Кнопка «Вниз»

Кнопка сброса

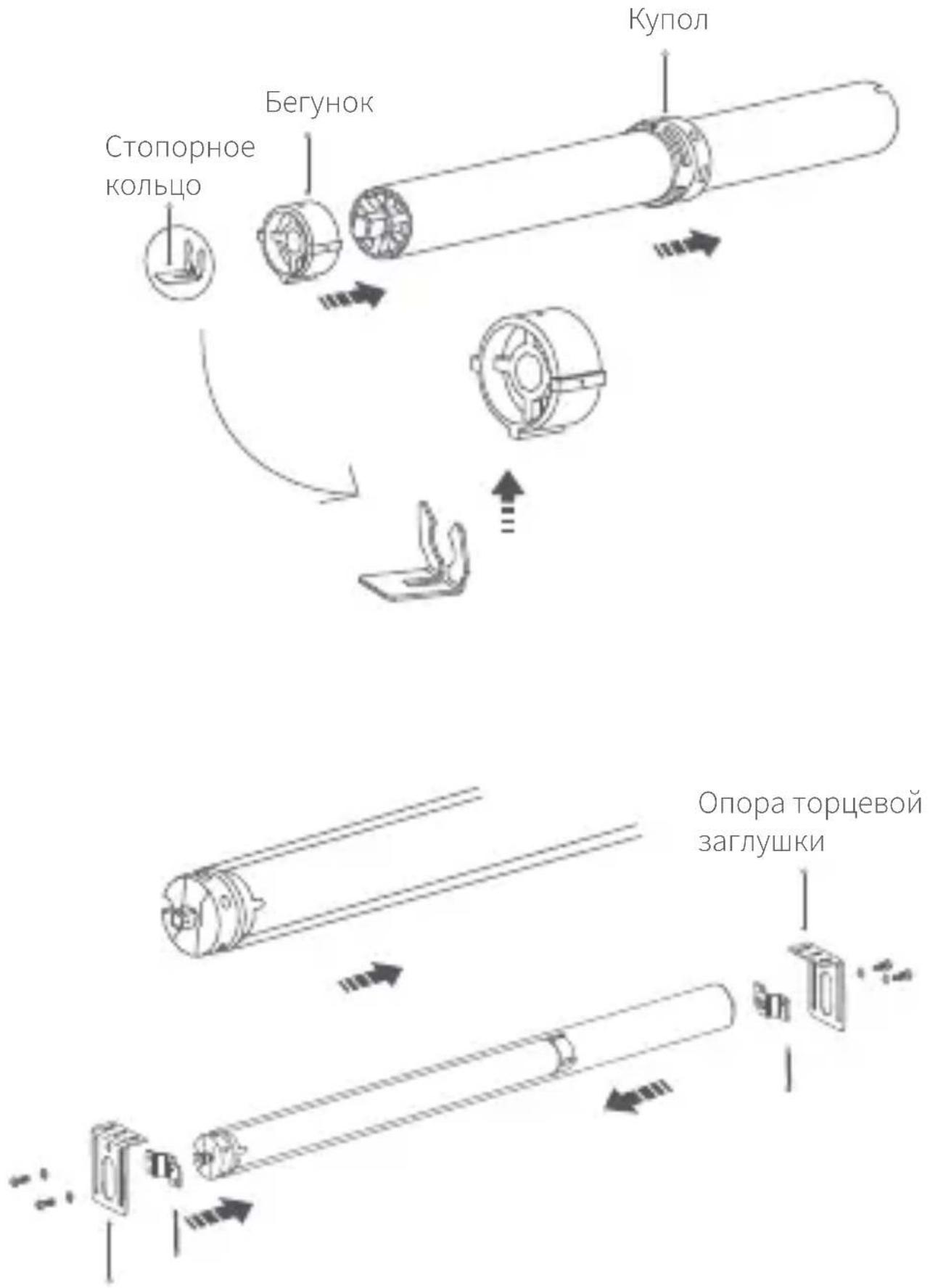

Схема установки продукта

Купол Бегунок Стопорное кольцо Опора торцевой заглушки

Опора хода

1 Синий провод= нейтраль (ноль)
2 Коричневый провод = линия питания (фаза)
3 Желто-зеленый провод = линия заземления

Установите мотор в предназначенный для него карниз, согласно его инструкции по эксплуатации, надежно закрепите, затем подключите блок управления к разъему RJ11.

Меры предосторожности

1. Перед началом монтажа отключите электропитание коммутируемой линии;
2. Монтаж устройства должен осуществляться специалистами;
3. Устройство предназначено для использования в помещении. Пожалуйста, не используйте его во влажной среде или на открытом воздухе;
4. Не допускайте попадания воды или другой жидкости на устройство;
5. Не размещайте продукт вблизи источников тепла;
6. Не пытайтесь выполнять техническое обслуживание продукта самостоятельно. Такие работы должны выполняться уполномоченным специалистом;
7. В обычных условиях эксплуатации это устройство должно находиться на расстоянии не менее 20 см от пользователя.

Быстрая установка

1. Перед активацией аксессуара убедитесь, что у Вас загружено приложение Aqara Home и установлен шлюз Aqara.
2. Откройте приложение, нажмите «+» в правом верхнем углу домашней страницы, перейдите на страницу «Добавить устройство (аксессуар)», выберите Мотор для рулонных штор Aqara и действуйте в соответствии с подсказками.

*Если добавление не удалось, переместите шлюз ближе к устройству и повторите попытку.

Проверка эффективного расстояния: в предварительно выбранном месте установки нажмите кнопку сброса на блоке управления, шлюз подаст звуковой сигнал, обозначающий, что устройство и шлюз могут эффективно взаимодействовать.

Руководство по эксплуатации

Функция	Руководство по использованию
Установка границы хода вверх/вниз (калибровка)	Установите штору в предельное верхнее или нижнее положение с помощью клавиш «вверх», «вниз». Нажмите клавишу остановки 5 раз, мотор выполнит кратковременное вращение вперед и назад, подтверждая, что граница хода была успешно установлена. Установите штору в противоположное положение и снова 5 раз нажмите клавишу остановки. После сохранения верхнего и нижнего положения калиброка будет окончена.
Удалить границы хода	Одновременно нажмите кнопки «вверх» + «вниз» и удерживайте их в течение 3 секунд. После того, как индикатор загорится синим, отпустите их. Мотор выполнит кратковременное вращение вперед и назад, подтверждая, что границы хода были успешно удалены.
Изменение направления мотора	Нажмите и удерживайте кнопку остановки в течение 5 секунд. После того, как индикатор загорится синим, отпустите её. Мотор выполнит кратковременное вращение вперед и назад, подтверждая успешное изменение направление вращения мотора.

Описание состояний светового индикатора

	Описание статусаСост
Кратковременно мигает синим светом	Обмен данными с устройством шлюза
Непрерывно светится синим светом	Устройство подключено к сети, мотор работает.
Продолжительное быстрое мигание синим светом	Подключение к сети
Медленно мигает красным светом	Не подключен к сети, двигатель работает

Основные параметры

Наименование товара: Мотор для Рулонных Штор

Модель продукта: SRSC-M01

Номинальное напряжение: 220-230 В, \~50 Гц

Номинальная мощность: 121 Вт

Номинальный ток: 0,53 А

Исполнительный стандарт: Q/QLML016

Рабочая температура: +10°C\~+40°C

Рабочая влажность: 10%\~95% RH, без конденсации

Диаметр канала: 35 мм

Номинальный крутящий момент: 8 Нм

Номинальная частота вращения: 17 об/мин

Протокол связи: Zigbee

Режим работы: S2 (кратковременный), до 4 мин.

Рабочая частота Zigbee: 2405-2480 МГц

Мощность передачи Zigbee: ≤13 дБм

Клиентская онлайн-служба: www.aqara.com/support

Почта: [e-mail]

Производитель: Lumi United Technology Co., Ltd.

Адрес: Китай, Шэньчжэнь, р-н Наньшань, жилой район

Таююань, проспект Люсянь, Долина Цзиньци Висдом, 8-й этаж

Сделано в Китае

Предупреждения:

1. ПРЕДУПРЕЖДЕНИЕ: Важные инструкции по технике безопасности. Эти инструкции важны для безопасности людей. Сохраните эти инструкции.
2. ВНИМАНИЕ: Важные инструкции по технике безопасности. Соблюдайте все инструкции, поскольку неправильная установка может привести к серьезным травмам.
3. ПРЕДУПРЕЖДЕНИЕ: во время чистки, технического обслуживания и при замене деталей привод должен быть отключен от источника питания.
4. Данное устройство не должно использоваться детьми младше 8 лет. Это не игрушка, и дети не должны играть с устройством. Дети не должны выполнять чистку и техническое обслуживание. Данное устройство могут использовать дети в возрасте 8 лет и старше или лица с ограниченными возможностями, если они прошли инструктаж по безопасному использованию устройства и осознают возможные опасности.
5. Не позволяйте детям играть с неподвижными элементами управления. Держите пульт ДУ в недоступном для детей месте.
6. Если поврежден шнур питания, он должен быть заменен производителем, его сервисным агентом

или лицами с аналогичной квалификацией во избежание опасности.

1. Шнур питания этого привода может быть заменен только кабелем того же типа, поставляемым производителем привода.

2. Регулярно проверяйте установку на наличие несбалансированности и признаков износа или повреждения пружинных проводов и креплений. Не используйте, если требуется ремонт или регулировка. Рекомендуется проверять продукт один раз в год.

3. Не эксплуатируйте устройство, когда поблизости проводится обслуживание, например, мытье окон.

4. Отключите привод от источника питания или выключите автоматические средства управления, если поблизости проводится обслуживание, например, мытье окон.

5. Перед установкой привода уберите все ненужные шнуры или компоненты и отключите все оборудование, не требующееся для работы с питанием.

6. Предусмотрите возможность аварийного отключения питания мотора, например, коммутацию через розетку на высоте не более 1,8 м.

7. Привод предназначен для открывания и закрывания механизма рулонных штор.

8. Уровень шума привода по шкале А равен или не превышает 70 дБ (А), например, по технике записи LpA ≤70 дБ (А).

Примечание

Номинальное время работы 4 мин.

Минимальный диаметр канала, необходимый для установки трубчатых приводов: 35 мм

Информация о мерах при неисправности оборудования В случае обнаружения неисправности оборудования:

1. отключите оборудование от электрической сети;
2. обратитесь в сервисный центр для получения консультации или ремонта оборудования

* Оборудование не нуждается в периодическом обслуживании в течение срока службы

СЕ Декларация о соответствии нормативным требованиям ЕС

Настоящим [Lumi United Technology Co., Ltd.] заявляет, что радиотехническое оборудование, [Мотор для рулонных штор Aqara, SRSC-M01] соответствует Директиве 2014/53/EU. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по следующему адресу в Интернете: https://www.aqara.com/DoC/

Декларация о соответствии нормативным требованиям ЕС Информация об утилизации и переработке ОЭЭО

Все продукты, отмеченные этим символом, представляют собой отходы электрического и электронного оборудования (ОЭЭО согласно директиве 2012/19 / EU), которые нельзя смешивать с несортированными бытовыми отходами. Вместо этого Вы должны защищать здоровье человека и окружающую среду, передавая Ваше использованное оборудование в специальный пункт сбора отходов электрического и электронного оборудования, назначаемый правительством или местными властями. Правильная утилизация и переработка помогут предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека. Пожалуйста, свяжитесь с установщиком или местными властями для получения дополнительной информации о местоположении, а также об условиях работы таких пунктов сбора.
