MANUAL DE USUARIO Dual Relay Module T2 Aqara

Manual de instrucciones para Módulo relé doble T2 • 31

Introducción del producto

Este producto puede alternar entre los modos de contacto seco/húmedo mediante un cable de conexión, controlando así otros dispositivos de contacto seco como motores y puertas de garaje. A través de un concentrador Aqara se puede controlar a distancia mediante una app, controlar la temporización, las estadísticas de energía y otras funciones. También es compatible con HomeKit, lo que permite un control rápido a través de la app Home.

*Este producto debe utilizarse con un dispositivo que tenga la función de hub Zigbee 3.0. Algunas funciones requieren la compatibilidad con hubs de modelos específicos, consulte la lista detallada en: www.aqara.com/support.

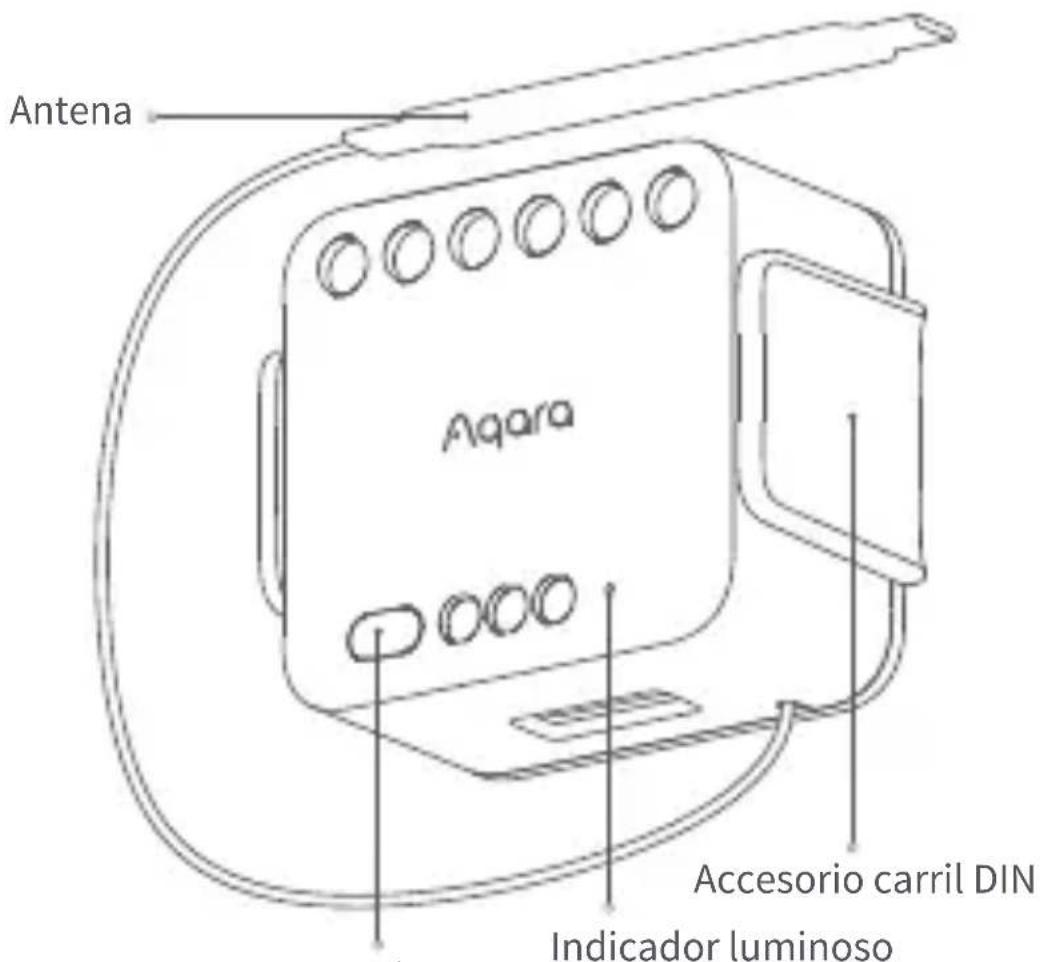

Antena Agara Accesorio carril DIN Indicador luminoso

Botón
Mantenga pulsado durante 5 S: Reiniciar
3 Veces de Pulsación Rápida: Verificación de la distancia de comunicación efectiva

*No presione fuertemente las teclas con herramientas ya que podría dañarlas

Vinculación & inicialización de dispositivos

1. Descarga la aplicación Aqara Home.

Busca "Aqara Home" en Apple App Store, Google Play, Xiaomi GetApps, Huawei App Gallery, o escanea el siguiente código QR para descargar la app Aqara Home:

1. Añade el producto a la aplicación Agara Home

Abre la aplicación Aqara Home, pulsa "Home" y, a continuación, pulsa "+" en la esquina superior derecha para acceder a la página "Añadir dispositivo (accesorio)", selecciona "Dual Relay Module T2" y añádelo siguiendo las instrucciones de la aplicación Aqara Home. Después de una conexión exitosa, el indicador de estado del dispositivo se volverá azul y parpadeará 2 veces lentamente.

* Si la conexión falla, acerca el accesorio al Hub e inténtalo de nuevo.

1. Añadir accesorioPara más detalles, consulte www.aqara.com/support o escanee el código QR que aparece a continuación para obtener el manual electrónico detallado.

Verificación de la distancia efectiva: Pulse el botón rápidamente y brevemente 3 veces, el concentrador emitirá un sonido de aviso, indicando que el dispositivo puede comunicarse efectivamente con el concentrador.

* Solo la aplicación Aqara Home admite esta función.

Especificaciones del producto

Módulo relé doble T2

Modelo: DCM-K01

Protocolos inalámbricos: Zigbee

Dimensiones: 45.5 × 48 × 24 mm ( 1,79 × 1,89 × 0,94 pulg.)

Parámetros nominales: 100 - 250 V\~, 50/60Hz, μ / Max. 10A, Max 2500W;

Tipo de carga: Lámparas incandescentes

Temperatura de funcionamiento: -10^ 40^ ( 14^ 104^ )

Humedad de funcionamiento: 0 \~ 95% HR, sin condensación

Frecuencia de funcionamiento Zigbee: 2405-2475 MHz

Potencia máxima de salida Zigbee ≤ 13 dBm

Qué hay en la caja: Módulo relé doble T2 × 1, Manual del usuario × 1,

Accesorio para carril DIN × 1, Cable de puente × 1

Advertencias

1. Este producto NO es un juguete. Mantenga este producto fuera del alcance de los niños.
2. Este producto ha sido diseñado únicamente para uso en interiores NO lo utilice en el exterior ni en entornos húmedos.
   3.Cuidado con la humedad, NO derrame agua u otros líquidos sobre el producto.
3. NON collocare il prodotto in prossimità di una fonte di calore. Non collocarlo in un involucro a meno che non vi sia una normale ventilazione.
4. NO intente reparar este producto usted mismo. Las reparaciones deben ser realizadas por un profesional autorizado.
5. Este producto ha sido diseñado para mejorar la vida en el hogar. Si el usuario no sigue las instrucciones del producto, el fabricante NO se hace responsable de los daños o pérdidas que puedan originarse en consecuencia.

6. Non sovraccaricarlo. Assicurarsi che l'interruttore di protezione da sovracorrente da 10A sul lato anteriore del prodotto funzioni normalmente prima di accenderlo. Lunghezza di spelatura consigliata per il cablaggio dei terminali: 6\~8 mm.

7. Una vez que se enciende la alimentación, todos los conductores (incluida la parte de la antena) del dispositivo pueden conectarse con electricidad fuerte. Asegúrese de que el producto esté instalado de manera fija en un entorno protector al que no puedan acceder las manos humanas, como una caja de instalación del enchufe del interruptor, una cubierta protectora de la lámpara, etc.

Declaración de conformidad de la UE

Por la presente, [Lumi United Technology Co., Ltd.] declara que el tipo de equipo radioeléctrico [Módulo relé doble T2,

DCM-K01] cumple con la Directiva 2014/53/UE. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: https://www.aqara.com/DoC/

Directiva RAEE de información de eliminación y reciclaje

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin

clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos

ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida.
