Termék típusa	Zigbee dupla relé modul
Márka	Aqara
Modell	DCM-K01
Vezeték nélküli protokoll	Zigbee 3.0
Méretek	45,5 × 48 × 24 mm
Tápellátás	100-250 V~, 50/60 Hz
Maximális névleges áram	10 A
Maximális teljesítmény	2500 W
Üzemi hőmérséklet	-10 °C és 40 °C között
Üzemi páratartalom	0-95% RH (nem kondenzálódó)
Zigbee frekvencia	2405-2475 MHz
Maximális kimeneti teljesítmény	≤ 13 dBm
Fő funkciók	Relévezérlés (száraz/nedves), távvezérlés alkalmazáson keresztül, időzítés, teljesítménystatisztikák, HomeKit kompatibilitás
A csomag tartalma	Modul, használati utasítás, DIN-sín kiegészítő, csatlakozó vezeték
Szerelési típus	DIN-sín, kapcsoló doboz
Fényjelző	Igen (kék)
Gomb	5 másodperces hosszú nyomás (visszaállítás), 3 gyors nyomás (távolság ellenőrzése)
Karbantartás és tisztítás	Tiszta, száraz ruhával kell tisztítani. Ne használjon folyadékokat.
Biztonság	Csak beltéri használatra. Ne terhelje túl (max 10 A). Ne javítsa saját maga. Ne tegye ki nedvességnek.

Gyakran ismételt kérdések - Dual Relay Module T2 Aqara

Hogyan adhatom hozzá a modult az Aqara Home alkalmazáshoz?

Nyissa meg az Aqara Home alkalmazást, nyomja meg a jobb felső sarokban lévő '+' jelet, válassza a Dual Relay Module T2 lehetőséget, és kövesse az utasításokat. Győződjön meg arról, hogy egy Zigbee 3.0 hub csatlakoztatva van.

Milyen hub szükséges a Dual Relay Module T2 használatához?

A modulhoz egy Zigbee 3.0 kompatibilis Aqara hub vagy más, ezt a protokollt támogató hub szükséges. Tekintse meg a listát a www.aqara.com/support oldalon.

Vezérelhetek garázskaput ezzel a modullal?

Igen, a mellékelt csatlakozó vezeték segítségével száraz érintkezős módba kapcsolva vezérelheti a száraz érintkezős eszközöket, például garázskapu motorokat.

Mi az a száraz érintkezős mód?

A száraz érintkezős mód elektromosan elszigeteli a relé érintkezőit, lehetővé téve a saját feszültséggel nem rendelkező készülékek vezérlését. Használja a csatlakozó vezetéket a nedves és száraz mód közötti váltáshoz.

Hogyan állíthatom vissza a modult?

Nyomja hosszan a gombot 5 másodpercig, amíg a jelzőfény nem villog. Engedje el a visszaállításhoz.

Kompatibilis a HomeKit-tel?

Igen, kompatibilis az Apple HomeKit rendszerrel. Az Aqara Home alkalmazáson keresztüli hozzáadás után vezérelheti az Apple készülékein lévő Home alkalmazáson keresztül.

Mekkora a maximális támogatott teljesítmény?

A maximális teljesítmény 2500 W, maximális áramerősség 10 A 100-250 V~ feszültségen.

Melyek a modul méretei?

A méretek 45,5 × 48 × 24 mm (1,79 × 1,89 × 0,94 hüvelyk).

Beépíthetem egy süllyesztett dobozba?

Igen, beépíthető egy kapcsolódobozba vagy DIN-sínre a mellékelt kiegészítő segítségével. Győződjön meg róla, hogy a telepítés stabil és gyermekektől elzárt helyen van.

Mi a teendő, ha a kapcsolat sikertelen?

Vigye közelebb a modult a hubhoz, és próbálja újra. Ellenőrizze a kommunikációs távolságot a gomb 3 gyors megnyomásával: a hub hangjelzést ad, ha a kommunikáció megfelelő.

HASZNÁLATI ÚTMUTATÓ Dual Relay Module T2 Aqara

Kettős relé modul T2 Felhasználói kézikönyv • 75

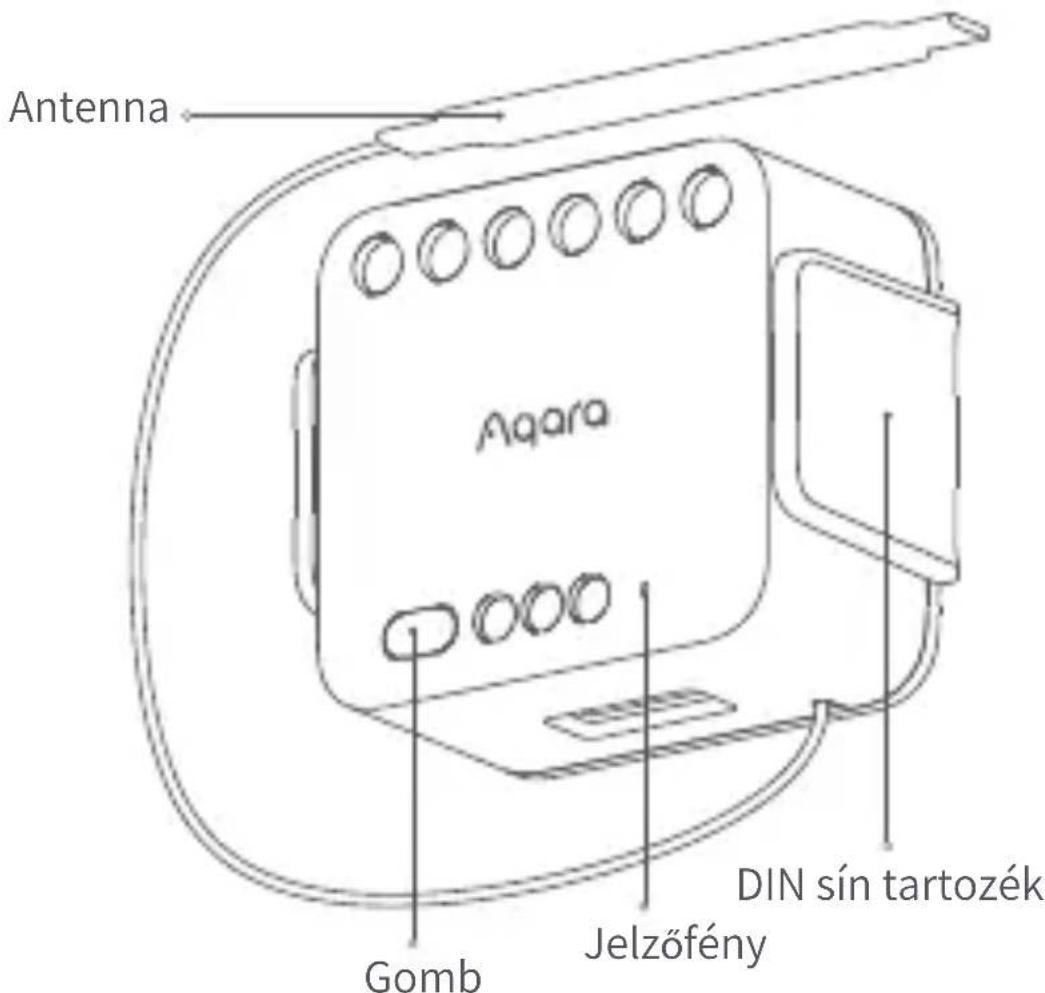

Product Introduction

Az Aqara Kettős relé modul T2 egy Zigbee vezeték nélküli kommunikációs protokollon alapuló relévezérlő modul, amely a lámpák, ventilátorok és egyéb eszközök be- és kikapcsolását szabályozza.

Ez a termék száraz/nedves csomópont módot válthat a csatlakozó vezetéken keresztül.

A hub segítségével megvalósíthatja az alkalmazás távirányítójának, az időzítés-vezérlésnek, a teljesítménystatisztika stb. funkcióit is; A HomeKit platform elérése megtörtént, és az eszköz gyorsan vezérelhető az otthoni alkalmazáson keresztül.

*Ezt a terméket olyan eszközzel kell használni, amely rendelkezik Zigbee 3.0 hub funkcióval. Egyes funkciók bizonyos modellelosztók támogatását igénylik. Kérjük, tekintse meg a részletes listát a következő címen: www.aqara.com/support.

Tartsa lenyomva 5 másodpercig: Reset Háromszori gyorsnyomás: A hatékony kommunikációs távolság ellenőrzése

*Ne nyomja erősen a billentyűket szerszámmal, mert ez a billentyűk károsodását okozhatja.

Eszközkötés és inicializálás

1. A tartozék aktiválása előtt győződjön meg arról, hogy az Aqara Home letöltötte és telepítette az Aqara hubot.

2. Nyissa meg az alkalmazást,,koppintson a Kezdőlapra", majd érintse meg a „+” gombot a jobb felső sarokban, hogy belépjen az „Eszköz hozzáadása (kiegészítő)" oldalra. Válassza a "Kettős relé modul T2" lehetőséget, és adja hozzá az utasításoknak megfelelően.

* Ha a csatlakozás sikertelen, helyezze közelebb a tartozékot a Hubhoz, és próbálja újra

1. Részletekért látogasson el a www.aqara.com/support webhelyre, vagy olvassa be az alábbi QR-kódot, hogy megkapja a részletes elektronikus kézikönyvet.

Az effektív távolság ellenőrzése: Gyorsan nyomja meg a kapcsoló bármelyik gombját háromszor, és a hub sípol, jelezve, hogy az eszköz és a hub hatékonyan kommunikálhat egymással.

*Csak az Aqara Home alkalmazás támogatja ezt a funkciót.

Termékleírás

Kettős relé modul T2

Modell: DCM-K01

Vezeték nélküli protokollok: Zigbee

Méretek: 45.5 × 48 × 24 mm (1.79 × 1.89 × 0.94 hüvelyk)

Névleges paraméterek: 100 - 250 V\~, 50/60Hz, μ / Max.10A, Max 2500W;

Max.1A, Max 250W(LED, CFL☐); Max 1A, Max 1/4 HP M.1

24 - 30 V—— : Max.10A, Max 300W(Ellenállásos terhelés);

30 - 60 V—— : Max.1A, Max 60W (Ellenállásos terhelés)

Üzemi hömérséklet: -10°C \~ 40°C (14°F \~ 104°F)

Müködési páratartalom: 0 \~ 95% relatív páratartalom, nincs páralecsapódás

Zigbee működési frekvencia: 2405-2475 MHz

Zigbee maximális kimeneti teljesítmény ≤ 13 dBm

A doboz tartalma: Kettős relé modul T2 × 1, Felhasználói kézikönyv × 1,

DIN-sínes tartozék × 1, átkötő vezeték × 1

Figyelmeztetések

1. Ez a termék nem játék, kérjük, tartsa távol a gyermekeket a terméktől.

2. Ez a termék csak beltéri használatra készült. NEM használható párás környezetben vagy a szabadban.

3. Óvakodjon a nedvességtől, NE öntsön vizet vagy más folyadékot a termékre.

4. NE helyezze ezt a terméket hőforrás közelébe. NE helyezze a készüléket szekrénybe, hacsak nincs normális szellőzés.

5. Ne próbálja meg saját maga megjavítani a terméket. Minden javítást engedéllyel rendelkező személynek kell elvégeznie.

6. Ez a termék kizárólag a háztartási élet kényelmének javítására és állapotjelzésekre szolgál. Ha a felhasználó megszegi a termék használati utasításait és ezt a figyelmeztetést, a gyártó nem vállal felelősséget az ebből eredő kockázatokért és vagyoni károkért.

7. Kérjük, ne terhelje túl. Kérjük, győződjön meg arról, hogy a termék elülső részén található 10A túláramvédelmi megszakító normálisan működik, mielőtt bekapcsolja. A csatlakozó vezetékezéshez ajánlott csíkozási hossz: 6\~8 mm.

8. A készülék bekapcsolása után a készülék összes vezetője (beleértve az antennát is) erős áramot kaphat. Kérjük, győződjön meg róla, hogy a terméket fixen olyan védett környezetbe szerelték, amelyet nem érhetnek el a kezek, mint például a kapcsoló pattress és az izzó védő- és védőburkolata.
