Type de produit	Module relais double Zigbee
Marque	Aqara
Modèle	DCM-K01
Protocole sans fil	Zigbee 3.0
Dimensions	45,5 × 48 × 24 mm
Alimentation	100-250 V~, 50/60 Hz
Courant nominal maximal	10 A
Puissance maximale	2500 W
Température de fonctionnement	-10 °C à 40 °C
Humidité de fonctionnement	0-95% RH (sans condensation)
Fréquence Zigbee	2405-2475 MHz
Puissance de sortie maximale	≤ 13 dBm
Fonctions principales	Commande de relais (sec/humide), télécommande via app, temporisation, statistiques de puissance, compatibilité HomeKit
Contenu de la boîte	Module, manuel d'utilisation, accessoire pour rail DIN, fil de connexion
Type de montage	Rail DIN, boîtier d'interrupteur
Indicateur lumineux	Oui (bleu)
Bouton	Appui long 5s (réinitialisation), appui 3 fois (vérification distance)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Utilisation intérieure uniquement. Ne pas surcharger (max 10A). Ne pas réparer soi-même. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - Dual Relay Module T2 Aqara

Comment ajouter le module à l'application Aqara Home ?

Ouvrez l'application Aqara Home, appuyez sur '+' en haut à droite, sélectionnez Dual Relay Module T2 et suivez les instructions. Assurez-vous d'avoir un hub Zigbee 3.0 connecté.

Quel hub est nécessaire pour utiliser le Dual Relay Module T2 ?

Le module nécessite un hub compatible Zigbee 3.0 d'Aqara ou un autre hub prenant en charge ce protocole. Consultez la liste sur www.aqara.com/support.

Puis-je contrôler une porte de garage avec ce module ?

Oui, en passant en mode contact sec à l'aide du fil de connexion fourni, vous pouvez contrôler des dispositifs à contact sec comme les moteurs de porte de garage.

Qu'est-ce que le mode contact sec ?

Le mode contact sec isole électriquement les contacts du relais, permettant de commander des appareils sans tension propre. Utilisez le fil de connexion pour basculer entre mode humide et sec.

Comment réinitialiser le module ?

Appuyez longuement sur le bouton pendant 5 secondes jusqu'à ce que le voyant clignote. Relâchez pour réinitialiser.

Est-il compatible avec HomeKit ?

Oui, il est compatible avec Apple HomeKit. Vous pouvez le contrôler via l'application Home sur vos appareils Apple après l'avoir ajouté via l'application Aqara Home.

Quelle est la puissance maximale supportée ?

La puissance maximale est de 2500 W avec un courant maximal de 10 A sous une tension de 100-250 V~.

Quelles sont les dimensions du module ?

Les dimensions sont de 45,5 × 48 × 24 mm (1,79 × 1,89 × 0,94 pouces).

Puis-je l'installer dans une boîte d'encastrement ?

Oui, il peut être installé dans un boîtier d'interrupteur ou sur un rail DIN à l'aide de l'accessoire fourni. Assurez-vous que l'installation est stable et hors de portée.

Que faire si la connexion échoue ?

Rapprochez le module du hub et réessayez. Vérifiez la distance de communication en appuyant 3 fois rapidement sur le bouton : le hub émettra un signal sonore si la communication est bonne.

MODE D'EMPLOI Dual Relay Module T2 Aqara

Présentation du produit

Aqara Dual Relay Module T2 est un module de contrôle de relais basé sur le protocole de communication sans fil Zigbee, conçu pour contrôler la mise sous tension et hors tension d'appareils. Ce produit peut passer d'un mode de contact sec à un mode humide à l'aide d'un fil de connexion, contrôlant ainsi d'autres dispositifs à contact sec tels que les moteurs et les portes de garage. La télécommande App, le contrôle de la temporisation, les statistiques d'alimentation et d'autres fonctions peuvent être réalisées par l'intermédiaire d'un hub Aqara. Il est également compatible avec HomeKit permettant un contrôle rapide via l'appli Home.

*Le produit doit être utilisé avec un appareil doté de la fonction hub Zigbee 3.0. Certaines fonctionnalités nécessitent le support de hubs de modèles spécifiques, veuillez consulter la liste détaillée à l'adresse suivante: www.aqara.com/support.

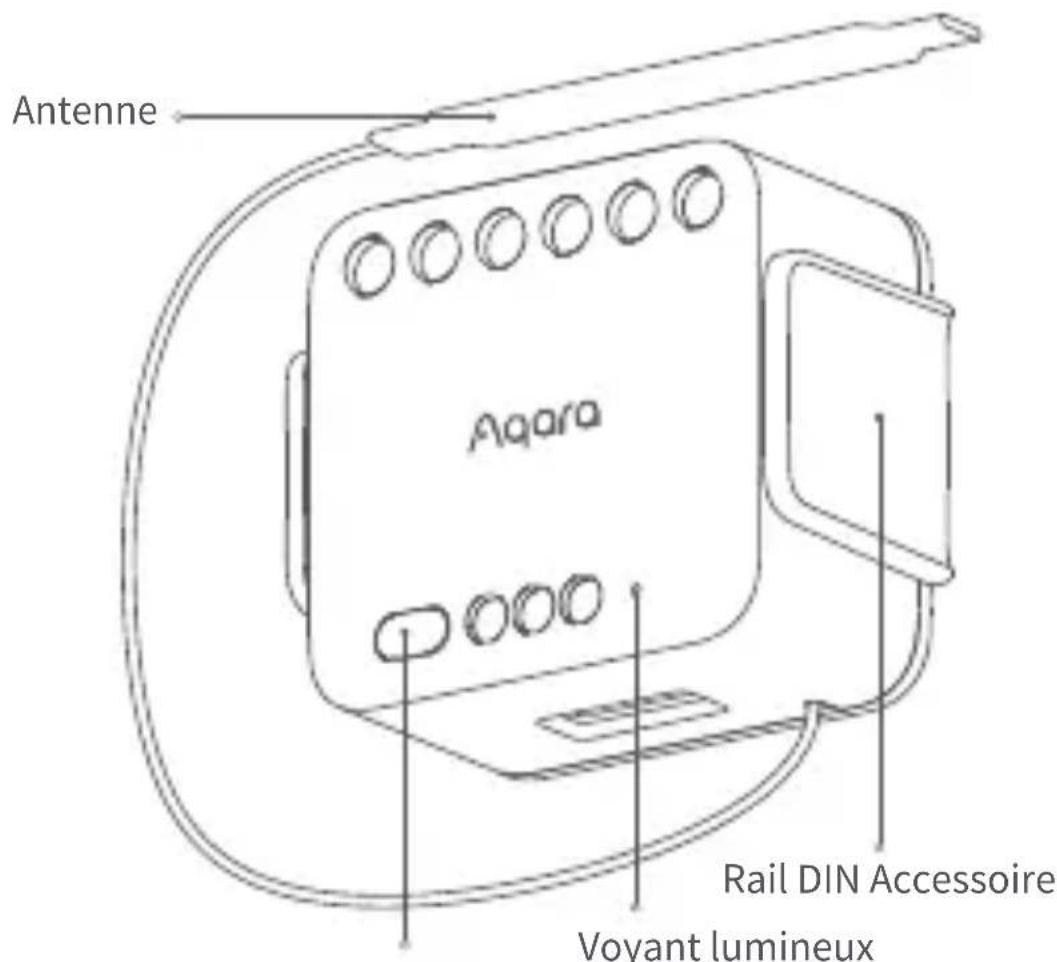

Antenne Aqara Rail DIN Accessoire Voyant lumineux

Bouton

PAppuyez longuement pendant 5 s : Réinitialiser Appuyez sur 3 fois rapidement: Vérification de la distance de communication effective

* Ne pas appuyer fortement sur le bouton avec des outils car cela pourrait l'endommager.

Liaison et initialisation de l'appareil

1. Téléchargez l'application Aqara Home.

Recherchez "Aqara Home" dans l'Apple App Store, Google Play, Xiaomi GetApps, Huawei App Gallery, ou scannez le code QR suivant pour télécharger l'application Aqara Home :

1. Ajouter le produit à l'application Aqara Home

Ouvrez l'application Aqara Home, appuyez sur "Home", puis sur "+" dans le coin supérieur droit pour accéder à la page "Add Device (Accessory)", sélectionnez "Dual Relay Module T2" et ajoutez-le conformément aux instructions de l'application Aqara Home. Après une connexion réussie, l'indicateur d'état de l'appareil devient bleu et clignote 2 fois lentement.

* Si la connexion échoue, veuillez rapprocher l'accessoire du Hub et réessayer

1. Ajouter un accessoire Pour plus de détails, veuillez consulter www.aqara.com/support ou scanner le code QR ci-dessous pour obtenir le manuel électronique détaillé.

Vérification de la distance effective : Appuyez rapidement et brièvement sur le bouton 3 fois, le concentrateur émettra un signal sonore, indiquant que l'appareil peut communiquer efficacement avec le concentrateur.

*Seule l'application Aqara Home prend en charge cette fonctionnalité.

Spécifications des Produits

Module relais double T2

Modèle: DCM - K01

Protocoles sans fil: Zigbee

Dimensions: 45,5 × 48 × 24 mm ( 1,79 × 1,89 × 0,94 pouces)

Paramètres nominaux: 100 - 250 V\~, 50/60Hz, μ / Max. 10A, Max 2500W ;

Température de fonctionnement: -10 °C \~ 40 °C (14 °F \~ 104 °F)

Humidité de fonctionnement: 0 \~ 95% RH, pas de condensation

Fréquence de fonctionnement Zigbee: 2405-2475 MHz

Puissance de sortie maximale Zigbee ≤ 13 dBm

Contenu de la boîte: Module relais double T2 × 1, Manuel de l'utilisateur × 1,

Accessoire pour rail DIN × 1, Fil de connexion × 1

Avertissements

1. Ce produit N'EST PAS un jouet Maintenez-le hors de portée des enfants.

2. Cet appareil ne doit être utilisé qu'à l'intérieur. Ne l'utilisez PAS à l'extérieur ou dans des environnements humides.

3. Attention à l'humidité! Veuillez NE PAS renverser d'eau ou d'autres liquides sur le produit.

4. Ne placez PAS ce produit à proximité d'une source de chaleur. Ne le placez PAS dans une enceinte à moins qu'il n'y ait une ventilation normale.

5.N'essayez PAS de réparer vous-même cet appareil. Toute réparation doit être effectuée par un professionnel agréé.

1. Ce produit n'est destiné qu'à un usage domestique de divertissement, de praticité ou d'aide-mémoire. Si un utilisateur enfreint les instructions d'utilisation du produit, le fabricant ne sera responsable d'AUCUN risque ni perte de biens.

2. Ne le surchargez pas. Assurez-vous que le disjoncteur de protection contre les surintensités de 10A situé à l'avant du produit fonctionne normalement avant de le mettre sous tension. Longueur de dénudage recommandée pour le câblage des bornes : 6\~8 mm

3. Après d'avoir branché l'appareil, tous les conducteurs (y compris la partie d'antenne) de l'appareil peuvent être connectés à une forte électricité, et assurez-vous que ce produit est stablement installé dans un environnement de protection hors portée de l'homme, par exemple dans un boîtier d'interrupteur, un capot de protection de lampe.

Déclaration de conformité pour l' Union européenne

Par la présente, [Lumi United Technology Co., Ltd.] déclare que cet équipement radio de type [Module relais double T2, DCM-K01] est conforme à la Directive européenne 2014/53/UE. L'intégralité de la déclaration de conformité pour l' UE est disponible à l'adresse suivante : https://www.aqara.com/DoC/

Informations sur la réglementation DEEE sur la mise au rebut et le recyclage Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne 2012/19/UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques, agréé par le gouvernement ou les autorités locales. Le

recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement négatif sur l'environnement et la santé humaine.

Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.

IC:22635-DCMK01

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Cet appareil numérique de la Classe B conforme à la norme NMB - 003 du Canada.

Cet appareil est conforme à la norme RSS - 247 d'Industrie Canada. Le fonctionnement est soumis à la condition que cet appareil ne provoque pas d'interférences nuisibles.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la IC établies pour unenvironnement non contrôé. Cet équipement doit

être installé et fonctionner à au moins 20cm de distance d'un radiateur ou de votre corps. Cet émetteur ne doit pas être co-localisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.
