Typ produktu	Moduł przekaźnika podwójnego Zigbee
Marka	Aqara
Model	DCM-K01
Protokół bezprzewodowy	Zigbee 3.0
Wymiary	45,5 × 48 × 24 mm
Zasilanie	100-250 V~, 50/60 Hz
Maksymalny prąd znamionowy	10 A
Maksymalna moc	2500 W
Temperatura pracy	-10 °C do 40 °C
Wilgotność pracy	0-95% RH (bez kondensacji)
Częstotliwość Zigbee	2405-2475 MHz
Maksymalna moc wyjściowa	≤ 13 dBm
Główne funkcje	Sterowanie przekaźnikiem (suchy/mokry), zdalne sterowanie przez aplikację, opóźnienie czasowe, statystyki mocy, kompatybilność z HomeKit
Zawartość opakowania	Moduł, instrukcja obsługi, akcesorium do szyny DIN, przewód połączeniowy
Typ montażu	Szyna DIN, puszka przełącznika
Wskaźnik świetlny	Tak (niebieski)
Przycisk	Naciśnięcie i przytrzymanie 5s (reset), naciśnięcie 3 razy (sprawdzenie zasięgu)
Konserwacja i czyszczenie	Czyścić suchą szmatką. Nie używać płynów.
Bezpieczeństwo	Tylko do użytku wewnętrznego. Nie przeciążać (maks. 10A). Nie naprawiać samodzielnie. Nie wystawiać na wilgoć.

Często zadawane pytania - Dual Relay Module T2 Aqara

Jak dodać moduł do aplikacji Aqara Home?

Otwórz aplikację Aqara Home, naciśnij '+' w prawym górnym rogu, wybierz Dual Relay Module T2 i postępuj zgodnie z instrukcjami. Upewnij się, że masz podłączony hub Zigbee 3.0.

Jaki hub jest potrzebny do korzystania z Dual Relay Module T2?

Moduł wymaga kompatybilnego hub Zigbee 3.0 od Aqara lub innego huba obsługującego ten protokół. Sprawdź listę na www.aqara.com/support.

Czy mogę sterować bramą garażową za pomocą tego modułu?

Tak, przełączając w tryb styku suchego za pomocą dołączonego przewodu połączeniowego, możesz sterować urządzeniami z suchym stykiem, takimi jak silniki bram garażowych.

Co to jest tryb styku suchego?

Tryb styku suchego izoluje elektrycznie styki przekaźnika, umożliwiając sterowanie urządzeniami bez własnego napięcia. Użyj przewodu połączeniowego do przełączania między trybem mokrym a suchym.

Jak zresetować moduł?

Naciśnij i przytrzymaj przycisk przez 5 sekund, aż wskaźnik zacznie migać. Puść, aby zresetować.

Czy jest kompatybilny z HomeKit?

Tak, jest kompatybilny z Apple HomeKit. Możesz nim sterować za pomocą aplikacji Home na urządzeniach Apple po dodaniu go przez aplikację Aqara Home.

Jaka jest maksymalna obsługiwana moc?

Maksymalna moc wynosi 2500 W przy maksymalnym prądzie 10 A pod napięciem 100-250 V~.

Jakie są wymiary modułu?

Wymiary to 45,5 × 48 × 24 mm (1,79 × 1,89 × 0,94 cala).

Czy mogę go zainstalować w puszce podtynkowej?

Tak, może być zainstalowany w puszce przełącznika lub na szynie DIN za pomocą dołączonego akcesorium. Upewnij się, że instalacja jest stabilna i poza zasięgiem.

Co zrobić, jeśli połączenie nie powiedzie się?

Zbliż moduł do huba i spróbuj ponownie. Sprawdź odległość komunikacji, naciskając 3 razy szybko przycisk: hub wyda sygnał dźwiękowy, jeśli komunikacja jest dobra.

INSTRUKCJA OBSŁUGI Dual Relay Module T2 Aqara

Instrukcja obsługi Podwójny przekaźnik T2 • 59

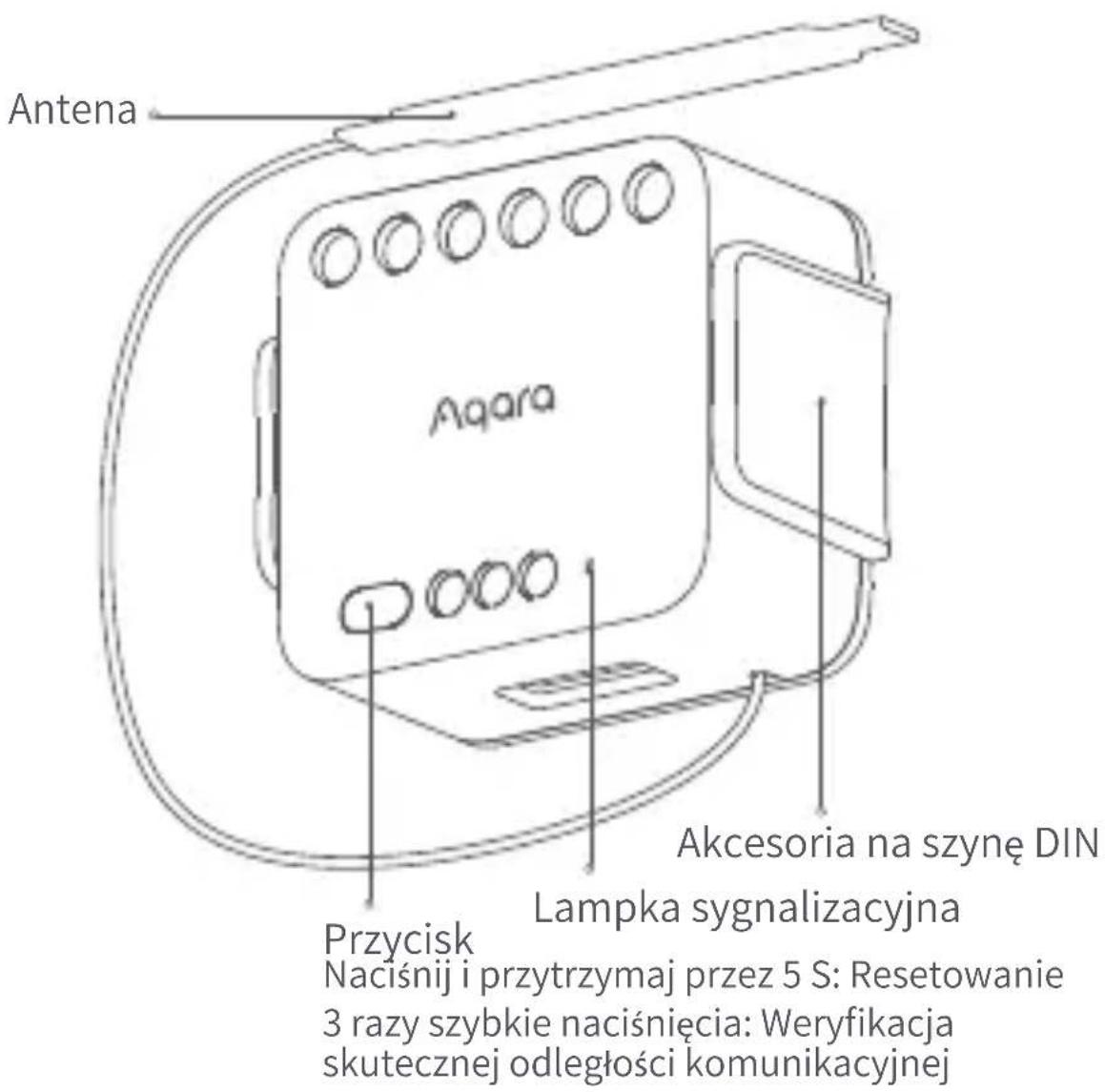

Wprowadzenie produktu

Aqara Podwójny przekaźnik T2 to moduł sterujący przekaźnikiem oparty na protokole komunikacji bezprzewodowej Zigbee, służący do sterowania włączaniem i wyłączaniem zasilania świateł, wentylatorów i innych urządzeń.

Ten produkt może przetczać tryb węzła suchy/mokry przez przewód łączący.

Może również realizować funkcje zdalnego sterowania aplikacją, kontroli czasu, statystyki mocy itp. z hubem; Uzyskano dostęp do platformy HomeKit i można szybko sterować urządzeniem poprzez aplikację domową.

*Ten produkt musi być używany z urządzeniem, które posiada funkcję huba Zigbee 3.0. Niektóre funkcje wymagają obsługi konkretnych modeli hubów, proszę sprawdzić szczegółową listę na stronie: www.aqara.com/support.

*Nie należy mocno naciskać przycisków za pomocą narzędzi, ponieważ może to spowodować ich uszkodzenie.

Łączenie i aktywacja urządzenia

1. Przed aktywacją akcesorium upewnij się, że masz pobraną aplikację Aqara Home i zainstalowany hub Aqara.
2. Proszę otworzyć aplikację, dotknij „Home” a następnie dotknij „+”w prawym górnym rogu, aby wejść na stronę „Dodaj urządzenie (akcesorium)”. Wybierz „Podwójny przekaźnik T2”, i dodaj go zgodnie z instrukcjami.

* Jeśli połączenie nie powiedzie się, przesuń akcesorium bliżej Huba i spróbuj ponownie.

1. Szczegółowe informacje można znaleźć na stronie www.aqara.com/support lub zeskanować poniższy kod QR, aby otrzymać szczegółową instrukcję elektroniczną.

Weryfikacja skutecznej odległości: Szybko naciśnij dowolny przycisk przełącznika 3 razy, a hub wyda sygnał dźwiękowy, wskazując, że urządzenie i hub mogą się ze sobą skutecznie komunikować.

*Te funkcje obsługuje tylko aplikacja Aqara Home.

Specyfikacja produktu

Podwójny przekaźnik T2

Model: DCM-K01

Protokoły bezprzewodowe: Zigbee

Wymiary: 45.5 × 48 × 24 mm ( 1.79 × 1.89 × 0.94 in.)

Parametry znamionowe: 100 - 250 V\~, 50/60Hz, μ / Max.10A, Max 2500W;

24 - 30 V ===: Max.10A, Max 300W(Obciążenie rezystancyjne);

30 - 60 V ===: Max.1A, Max 60W(Obciążenie rezystancyjne)

Temperatura robocza: -10°C 40°C ( 14°F 104°F )

Wilgotność robocza: 0 \~ 95% RH, nie ma kondensacji

Częstotliwość robocza Zigbee: 2405-2475 MHz

Maksymalna moc wyjściowa Zigbee ≤ 13 dBm

Co jest w pudełku: Podwójny przekaźnik T2 × 1, Podręcznik użytkownika × 1, akcesoria do szyny DIN × 1, zworka × 1

Ostrzeżenie

1. Ten produkt nie jest zabawką, proszę trzymać dzieci z dala od tego produktu.
2. Ten produkt jest tylko do użytku wewnętrznego, proszę nie używać w wilgotnym środowisku lub na zewnątrz.

3.Uważaj na wilgoć, NIE rozlewaj wody ani innych płynów na produkt
4. NIE umieszczaj tego produktu w pobliżu źródła ciepła. NIE umieszczaj go w obudowie, jeśli nie ma tam normalnej wentylacji.
5. Nie należy podejmować prób samodzielnej naprawy tego produktu, powinien to zrobić autoryzowany specjalista.
6. Ten produkt jest przeznaczony wyłącznie do zwiększenia rozrywki i wygody w domu oraz do ostrzegania o stanie sprzętu. Producent nie ponosi odpowiedzialności za jakiekolwiek ryzyko lub szkody materialne wynikające z naruszenia przez użytkownika instrukcji produktu i niniejszej uwagi.
7. Proszę nie przeciązać go. Upewnij się, że wyłącznik nadprądowy 10A na przedniej części tego produktu działa normalnie, zanim zostanie on włączony. Zalecana długość ściągania izolacji dla okablowania terminala: 6\~8 mm.
8. Po włączeniu urządzenia, wszystkie przewody (w tym antena) urządzenia mogą być podłączone do silnego prądu. Proszę upewnić się, że produkt jest zainstalowany na stałe w środowisku ochronnym, do którego nie można dostać się rękoma, jak np. pattress przełącznika i ostona ochronna żarówki.

Deklaracja zgodności UE

Niniejszym, [Lumi Technologia Zjednoczona spółka z o.o.] oświadcza, że sprzęt radiowy typu [Podwójny przekaźnik T2, DCM-K01] jest zgodny z dyrektywą 2014/53/EU. Petny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.aqara.com DoC/

Dyrektywa WEEE w sprawie informacji dotyczących utylizacji i recyklingu

Wszystkie produkty oznaczone tym symbolem są zużytym sprzętem elektrycznym i elektronicznym (WEEE jak w dyrektywie 2012/19/UE), którego nie należy mieszać z niesortowanymi odpadami domowymi. Zamiast tego należy chronić zdrowie ludzkie i środowisko, przekazując zużyty sprzęt do wyznaczonego przez rząd lub władze lokalne punktu zbiórki zużytych urządzeń elektrycznych i elektronicznych. Prawidłowa utylizacja i recykling pomogą zapobiec potencjalnym negatywnym skutkom dla środowiska i zdrowia ludzi. Aby uzyskać więcej informacji na temat lokalizacji, a także warunków takich punktów zbiórki, należy skontaktować się z instalatorem lub władzami lokalnymi.
