使用説明書 Dual Relay Module T2 Aqara

ダブルスイッチモジュールT2取扱説明書・54

Zigbee 最大輸出功率 ≤slant 13 dBm

Aqara ダブルスイッチモジュールT2 は、機器の電源オン/オフリレー制御のためのZigbee無線通信プロトコルベースの制御モジュールです。また、ケーブル接続によりドライノードとウェットノードのモードを切り替えることで、モーターやガレージドアなど、他のドライノード機器の制御にも使用できます。ゲートウェイと組み合わせて、遠隔操作、タイマー制御、電力統計などの機能を実現できます。HomeKitプラットフォームと接続し、ホームアプリから素早く制御できます。

*本製品はZigbee 3.0ゲートウェイ機器が必要です。一部の機能には特定のゲートウェイモデルが必要です。詳細なリストについては、www.aqara.com/supportをご覧ください。

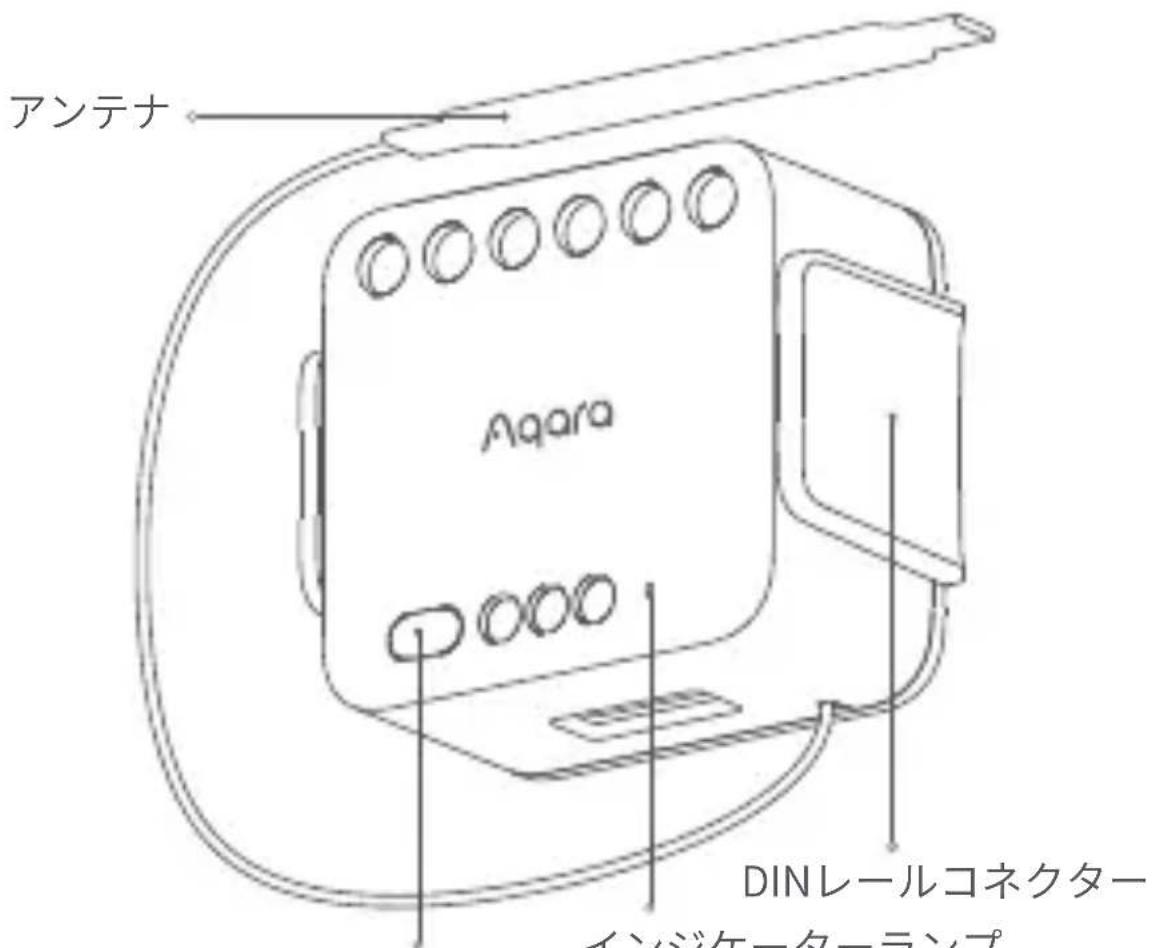

アンテナ Aqara DINレールコネクター イングケーターランプ

プッシュボタン

インジケーターランプ

5秒長押し：ネットワーク状態に入る

3回の短押しと早押し：通信距離の検証

* キーが破損する恐れがありますので、工具で押さないでください。

クイックセットアップ

1. アクセサリーを有効化する前に、Aqara Homeをダウンロードし、Aqaraハブをインストールしていることを確認します。
2. アプリを開き、ホーム画面の右上にある「＋」をクリックし、デバイス（アクセサリー）の追加ページに入り、「ダブルスイッチモジュールT2」を選択し、指示に従ってください。

*追加に失敗した場合は、製品をゲートウェイに近づけて、電源投入後に再度お試しください。

3.詳細については、www.aqara.com/support、または下記のQRコードをスキャンして、詳細な電子マニュアルをご覧ください。

有効距離確認：ボタンを素早く短く3回押し、ゲートウェイからビープ音が鳴れば、デバイスとゲートウェイ間の有効な通信が可能であることを示します。

*この機能はAqara Homeアプリのみ対応しています。

製品仕様

ダブルスイッチモジュールT2

モデル: DCM-K01

ワイヤレス プロトコル: Zigbee

外形寸法: 45.5 × 48 × 24 mm ( 1.79 × 1.89 × 0.94 in .)

定格パラメータ: 100 - 250 V\~, 50/60Hz, μ / Max.10A, Max 2500W;

動作湿度: 0 \~ 95% RH, no condensation

Zigbee動作周波数: 2405-2475 MHz

Zigbee 最大出力電力 ≤ 13 dBm

箱に入っているもの: 雙路控製模塊 T2 × 1, 用户手冊 × 1, DIN導軌附件 × 1, 跳線 × 1

警告

1. 本製品は玩具ではありませんので、お子様を近づけないでください。

2. 本製品は屋内専用です。水気のある場所や屋外では使用しないでください。

3. 水分に注意し、水や液体をこぼさないでください。

4. 本製品を熱源の近くに置かないでください。通常の換気ができる場所でなければ、筐体の中に入れないでください。

5. 自分で修理しようとしないでください。作業は認定された専門家が行う必要があります。

6. 本製品は、家庭生活の娯楽性や利便性を高めること、機器の状態を知らせることのみを目的としており、本製品のヘルプやこの注意事項に違反したユーザーによるリスクや物的損害について、メーカーは一切の責任を負いません。

7. 過負荷をかけないでください。本製品の前面にある 10A 過電流保護ブレーカーが正常に動作することを確認してから電源を投入してください。端子配線の推奨ストリップ長 6\~8mm.

8. 通電後は、設備のすべての導体（アンテナ部を含む）が強い電気で接続される可能性がありますので、スイッチソケットの設置箱やランプの保護カバーなど、人の手の届かない保護環境に固定して設置してください。
