Dual Relay Module T2 - Casa intelligente Aqara - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo relè doppio Zigbee
Marchio	Aqara
Modello	DCM-K01
Protocollo wireless	Zigbee 3.0
Dimensioni	45,5 × 48 × 24 mm
Alimentazione	100-250 V~, 50/60 Hz
Corrente nominale massima	10 A
Potenza massima	2500 W
Temperatura di funzionamento	-10 °C a 40 °C
Umidità di funzionamento	0-95% UR (senza condensa)
Frequenza Zigbee	2405-2475 MHz
Potenza di uscita massima	≤ 13 dBm
Funzioni principali	Comando relè (secco/umido), telecomando tramite app, temporizzazione, statistiche di potenza, compatibilità HomeKit
Contenuto della confezione	Modulo, manuale d'uso, accessorio per guida DIN, cavo di collegamento
Tipo di montaggio	Guida DIN, scatola da incasso
Indicatore luminoso	Sì (blu)
Pulsante	Premere a lungo 5s (reset), premere 3 volte (verifica distanza)
Manutenzione e pulizia	Pulire con un panno asciutto. Non usare liquidi.
Sicurezza	Solo per uso interno. Non sovraccaricare (max 10A). Non riparare da soli. Non esporre all'umidità.

Domande frequenti - Dual Relay Module T2 Aqara

Come aggiungere il modulo all'app Aqara Home?

Apri l'app Aqara Home, premi su '+' in alto a destra, seleziona Dual Relay Module T2 e segui le istruzioni. Assicurati di avere un hub Zigbee 3.0 connesso.

Quale hub e necessario per utilizzare il Dual Relay Module T2?

Il modulo richiede un hub compatibile Zigbee 3.0 di Aqara o un altro hub che supporti questo protocollo. Consulta l'elenco su www.aqara.com/support.

Posso controllare una porta del garage con questo modulo?

Sì, passando alla modalità contatto secco utilizzando il cavo di collegamento fornito, è possibile controllare dispositivi a contatto secco come motori per porte da garage.

Cos'è la modalità contatto secco?

La modalità contatto secco isola elettricamente i contatti del relè, consentendo di comandare apparecchi senza propria tensione. Utilizzare il cavo di collegamento per passare tra modalità umida e secca.

Come resettare il modulo?

Tenere premuto il pulsante per 5 secondi finché l'indicatore non lampeggia. Rilasciare per resettare.

È compatibile con HomeKit?

Sì, è compatibile con Apple HomeKit. Puoi controllarlo tramite l'app Home sui tuoi dispositivi Apple dopo averlo aggiunto tramite l'app Aqara Home.

Qual è la potenza massima supportata?

La potenza massima è di 2500 W con una corrente massima di 10 A sotto una tensione di 100-250 V~.

Quali sono le dimensioni del modulo?

Le dimensioni sono 45,5 × 48 × 24 mm (1,79 × 1,89 × 0,94 pollici).

Posso installarlo in una scatola da incasso?

Sì, può essere installato in una scatola da incasso o su una guida DIN utilizzando l'accessorio fornito. Assicurati che l'installazione sia stabile e fuori portata.

Cosa fare se la connessione fallisce?

Avvicina il modulo all'hub e riprova. Verifica la distanza di comunicazione premendo rapidamente 3 volte il pulsante: l'hub emetterà un segnale acustico se la comunicazione è buona.

MANUALE UTENTE Dual Relay Module T2 Aqara

Modulo Doppio Relè T2 Manuale di Istruzioni • 18

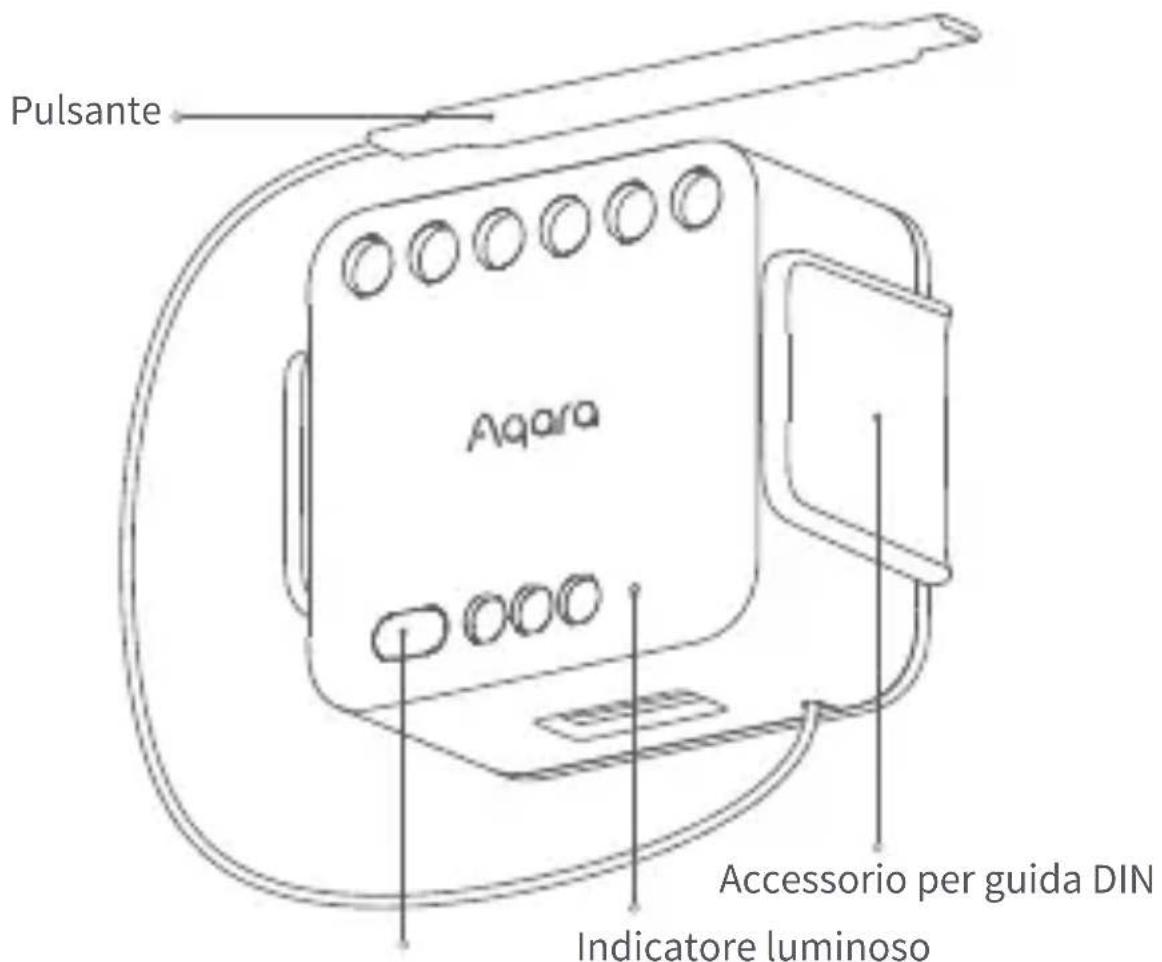

Introduzione del Prodotto

Questo prodotto può passare dalla modalità di contatto secco a quella umida utilizzando un filo di collegamento, controllando così altri dispositivi a contatto secco come motori e porte di garage. Tramite un hub Aqara è possibile ottenere il controllo remoto dell'app, il controllo della temporizzazione, le statistiche sull'alimentazione e altre funzioni. È inoltre compatibile con HomeKit e consente un controllo rapido tramite l'app Home.

*Il presente prodotto deve essere utilizzato con un dispositivo dotato di funzione hub Zigbee 3.0. Alcune funzioni richiedono il supporto di specifici modelli di hub; si prega di consultare l'elenco dettagliato all'indirizzo: www.aqara.com/support.

Pulsante

Tenere premuto per 5S: Ripristino

Premere rapidamente 3 volte: Verifica della

Distanza di Comunicazione Effettiva

*Non premere con forza i tasti con gli attrezzi per non danneggiarli.

Associazione e Inizializzazione del Dispositivo

1. Scaricare l'app Aqara Home.

Cercare "Aqara Home" in Apple App Store, Google Play, Xiaomi GetApps, Huawei App Gallery o scansionare il seguente codice QR per scaricare l'app Aqara Home:

1. Aggiungere il prodotto all'app Aqara Home

Aprire l'app Aqara Home, toccare "Home", quindi toccare "+" nell'angolo in alto a destra per accedere alla pagina "Aggiungi dispositivo (accessorio)", selezionare "Dual Relay Module T2" e aggiungerlo seguendo le istruzioni dell'app Aqara Home. Dopo una connessione riuscita, l'indicatore di stato del dispositivo diventa blu e lampeggia 2 volte lentamente.

* Se la connessione non riesce, avvicinare l'accessorio all'hub e riprovare.

1. Aggiungere un accessorio

Per maggiori dettagli, consultare il sito www.aqara.com/support o scansionare il codice QR qui sotto per ottenere il manuale elettronico dettagliato.

Verifica della distanza effettiva: Premendo rapidamente e brevemente il pulsante per 3 volte, l'hub emetterà un segnale acustico, indicando che il dispositivo può comunicare efficacemente con l'hub.

*Solo l'app Aqara Home supporta questa funzione.

Specificazioni del Prodotto

Modulo Doppio Relè T2

Modello: DCM-K01

Umidità Operativa: 0 \~ 95% RH, senza condensa

Frequenza di Funzionamento Zigbee: 2405-2475 MHz

Potenza di Uscita Massima Zigbee ≤ 13 dBm

Contenuto della Confezione: Modulo Doppio Relè T2 × 1, Manuale d'uso × 1,

Accessorio per guida DIN × 1, Cavo di collegamento × 1

Avvertenze

1. Questo prodotto NON è un giocattolo. Tenere i bambini lontani da questo prodotto.

2. Questo prodotto è stato pensato unicamente per essere usato all'interno. NON usare in ambienti umidi o all'aperto.

3.Attenzione all'umidità, NON versare acqua o altri liquidi sul prodotto.

1. NON collocare il prodotto in prossimità di una fonte di calore. Non collocarlo in un involucro a meno che non vi sia una normale ventilazione.

2. Non cercare di riparare il prodotto autonomamente. Tutti gli interventi di riparazione dovrebbero essere eseguiti da professionisti autorizzati.

3. Questo prodotto è adatto solo per migliorare l' intrattenimento, la comodità della vita in casa oltre che per comunicarvi lo stato del dispositivo. Qualora un utente violi le istruzioni d' uso del prodotto, il produttore NON sarà responsabile di eventuali rischi e perdite di proprietà.

4. Non sovraccaricarlo. Assicurarsi che l'interruttore di protezione da sovracorrente da 10A sul lato anteriore del prodotto funzioni normalmente prima di accenderlo. Lunghezza di spelatura consigliata per il cablaggio dei terminali: 6\~8 mm

5. Quando il dispositivo è alimentato, tutti i conduttori (inclusa la parte dell'antenna) del dispositivo possono essere collegati con una tensione forte. Assicurarsi che il prodotto sia installato solidamente in un ambiente protetto fuori dal portata del personale, come nella scatola di installazione di una presa, nel coperchio protettivo della lampada, ecc.
