Dual Relay Module T2 - Smart Home Aqara - Kostenlose Bedienungsanleitung

Produkttyp	Doppelrelaismodul Zigbee
Marke	Aqara
Modell	DCM-K01
Drahtlosprotokoll	Zigbee 3.0
Abmessungen	45,5 × 48 × 24 mm
Stromversorgung	100-250 V~, 50/60 Hz
Maximaler Nennstrom	10 A
Maximale Leistung	2500 W
Betriebstemperatur	-10 °C bis 40 °C
Betriebsfeuchtigkeit	0-95% RH (ohne Kondensation)
Zigbee-Frequenz	2405-2475 MHz
Maximale Ausgangsleistung	≤ 13 dBm
Hauptfunktionen	Relaissteuerung (trocken/nass), Fernbedienung über App, Zeitverzögerung, Leistungsstatistiken, HomeKit-Kompatibilität
Lieferumfang	Modul, Bedienungsanleitung, Zubehör für DIN-Schiene, Anschlusskabel
Montageart	DIN-Schiene, Schalterdose
Leuchtanzeige	Ja (blau)
Taste	Langer Druck 5s (Reset), 3-mal drücken (Reichweitenprüfung)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Nur für den Innenbereich. Nicht überlasten (max 10A). Nicht selbst reparieren. Nicht Feuchtigkeit aussetzen.

Häufig gestellte Fragen - Dual Relay Module T2 Aqara

Wie füge ich das Modul zur Aqara Home App hinzu?

Öffnen Sie die Aqara Home App, tippen Sie oben rechts auf '+', wählen Sie Dual Relay Module T2 und folgen Sie den Anweisungen. Stellen Sie sicher, dass ein Zigbee 3.0 Hub verbunden ist.

Welcher Hub wird für die Verwendung des Dual Relay Module T2 benötigt?

Das Modul benötigt einen kompatiblen Zigbee 3.0 Hub von Aqara oder einen anderen Hub, der dieses Protokoll unterstützt. Die Liste finden Sie auf www.aqara.com/support.

Kann ich mit diesem Modul ein Garagentor steuern?

Ja, durch Umschalten in den Trockenkontaktmodus mit dem mitgelieferten Anschlusskabel können Sie Trockenkontaktgeräte wie Garagentorantriebe steuern.

Was ist der Trockenkontaktmodus?

Der Trockenkontaktmodus isoliert die Relaiskontakte elektrisch und ermöglicht die Steuerung von Geräten ohne eigene Spannung. Verwenden Sie das Anschlusskabel, um zwischen Nass und Trocken zu wechseln.

Wie setze ich das Modul zurück?

Drücken und halten Sie die Taste 5 Sekunden lang, bis die Anzeige blinkt. Lassen Sie los, um zurückzusetzen.

Ist es mit HomeKit kompatibel?

Ja, es ist mit Apple HomeKit kompatibel. Sie können es über die Home App auf Ihren Apple-Geräten steuern, nachdem Sie es über die Aqara Home App hinzugefügt haben.

Was ist die maximale unterstützte Leistung?

Die maximale Leistung beträgt 2500 W bei einem maximalen Strom von 10 A unter einer Spannung von 100-250 V~.

Welche Abmessungen hat das Modul?

Die Abmessungen betragen 45,5 × 48 × 24 mm (1,79 × 1,89 × 0,94 Zoll).

Kann ich es in einer Unterputzdose installieren?

Ja, es kann in einer Schalterdose oder auf einer DIN-Schiene mit dem mitgelieferten Zubehör installiert werden. Stellen Sie sicher, dass die Installation stabil und außer Reichweite ist.

Was tun, wenn die Verbindung fehlschlägt?

Bringen Sie das Modul näher an den Hub und versuchen Sie es erneut. Überprüfen Sie die Kommunikationsreichweite, indem Sie 3 Mal schnell auf die Taste drücken: Der Hub gibt einen Signalton aus, wenn die Kommunikation gut ist.

BEDIENUNGSANLEITUNG Dual Relay Module T2 Aqara

Bedienungsanleitung für Dual Relais Modul T2 • 24

Dieses Produkt kann über ein Verbindungskabel zwischen Trocken- und Nasskontaktmodus umschalten und so andere Trockenkontaktgeräte wie Motoren und Garagentore steuern. App-Fernsteuerung, Zeitsteuerung, Leistungsstatistiken und andere Funktionen können über einen Aqara-Hub erreicht werden. Es ist auch mit HomeKit kompatibel und ermöglicht eine schnelle Steuerung über die Home-App.

*Dieses Produkt muss mit einem Gerät verwendet werden, das die Funktion eines Zigbee 3.0-Hubs hat. Einige Funktionen erfordern die Unterstützung bestimmter Hub-Modelle; eine detaillierte Liste dazu siehe unter: www.aqara.com/support.

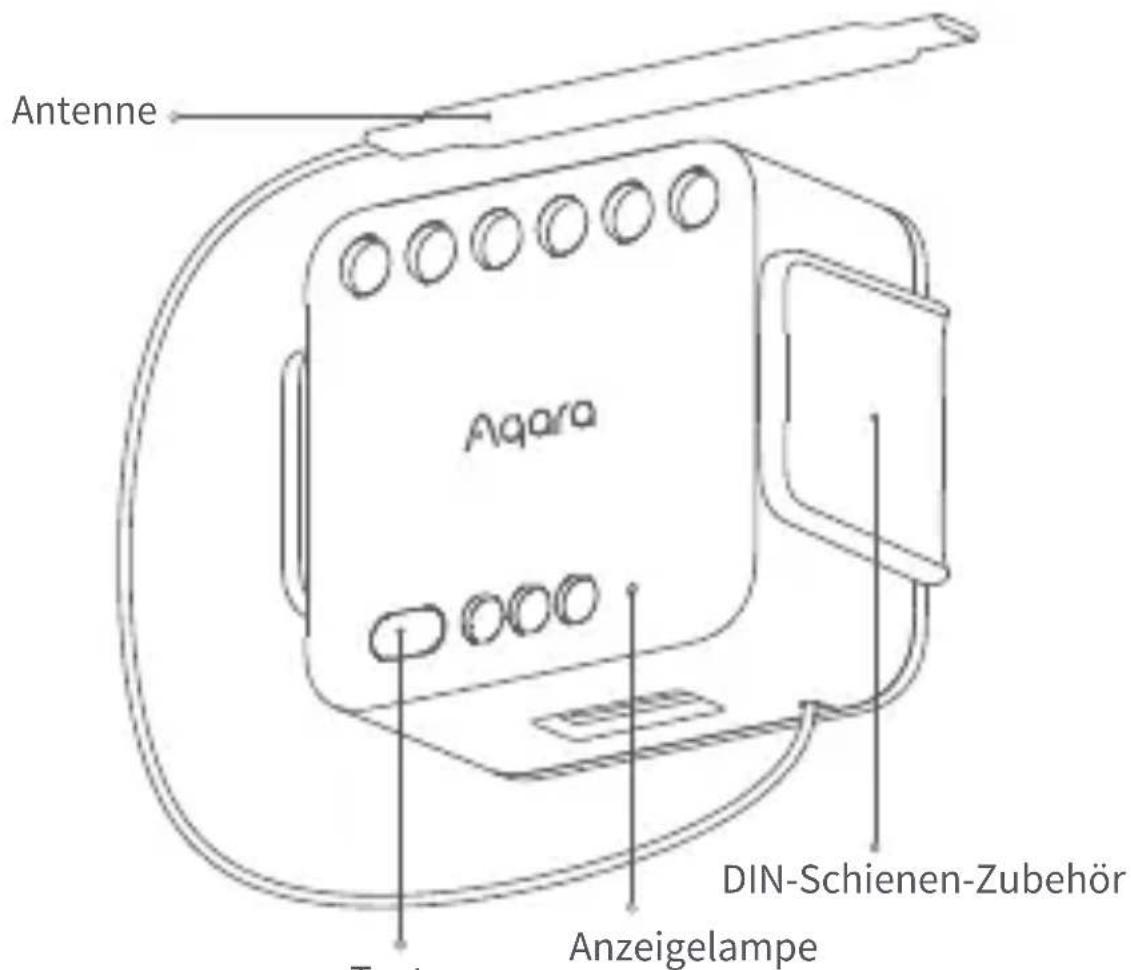

Taste

Drücken und halten Sie für 5 S: Zurücksetzen

Mal schnell drücken: Verifizierung der Effektiven

Kommunikation Distanz

* Drücken Sie nicht mit Werkzeugen auf die Tasten, da dies die Tasten beschädigen könnte.

Gerätebindung & Initialisierung

1. Laden Sie die Aqara Home App herunter. Suchen Sie nach "Aqara Home" im Apple App Store, Google Play, Xiaomi GetApps, Huawei App Gallery, oder scannen Sie den folgenden QR-Code, um die Aqara Home App herunterzuladen:

2. Fügen Sie das Produkt zur Aqara Home-App hinzu Bitte öffnen Sie die Aqara Home App, tippen Sie auf "Home" und dann auf "+" in der oberen rechten Ecke, um die Seite "Gerät (Zubehör) hinzufügen" aufzurufen, wählen Sie "Duales Relaismodul T2" und fügen Sie es gemäß den Anweisungen in der Aqara Home App hinzu. Nach erfolgreicher Verbindung wird die Statusanzeige des Geräts blau und blinkt 2 Mal langsam.

* Wenn die Verbindung fehlschlägt, bringen Sie das Zubehör näher an den Hub und versuchen Sie es erneut.

1. Zubehör hinzufügen Weitere Informationen finden Sie unter www.aqara.com/support oder scannen Sie den unten stehenden QR-Code, um das ausführliche elektronische Handbuch zu erhalten.

Überprüfung der effektiven Entfernung: Drücken Sie die Taste schnell und kurz 3 Mal, der Hub gibt einen Signalton aus, der anzeigt, dass das Gerät effektiv mit dem Hub kommunizieren kann.

*Nur die Aqara Home-App unterstützt diese Funktion.

Abmessungen: 45.5 × 48 × 24 mm (1,79 × 1,89 × 0,94 in.)

Nennparameter: 100 - 250 V\~, 50/60Hz, μ / Max.10A, Max 2500W;

Betriebsfeuchtigkeit: 0 \~ 95% RH, keine Kondensation

Zigbee Betriebsfrequenz: 2405-2475 MHz

Zigbee Maximale Ausgangsleistung ≤ 13 dBm

Inhalte der Packung: Dual Relais Modul T2 × 1, Benutzerhandbuch × 1,

DIN-Schienen-Zubehör × 1, Überbrückungskabel × 1

Warnhinweise

1. Dieses Produkt ist KEIN Spielzeug. Bewahren Sie das Produkt bitte außerhalb der Reichweite von Kindern auf.
2. Dieses Produkt ist ausschließlich für die Anwendung in Innenräumen bestimmt. Verwenden Sie es NICHT in feuchten Umgebungen oder im Freien.
3. Achten Sie auf Feuchtigkeit, schütten Sie KEIN Wasser oder andere Flüssigkeiten auf das Produkt.
4. NON collocare il prodotto in prossimità di una fonte di calore. Non collocarlo in un involucro a meno che non vi sia una normale ventilazione.
5. Versuchen Sie NIEMALS dieses Produkt selbst zu reparieren. Reparaturen müssen qualifiziertem Fachpersonal vorbehalten sein.
6. Dieses Produkt eignet sich lediglich für die Verbesserung von Unterhaltungsgeräten, es dient der Bequemlichkeit und verfügt über eine Erinnerungsfunktion für die Geräte im Heim. Bei Zuwiderhandlung gegen die Bedienungslei-tung für das Produkt schließt der Hersteller jegliche Haftung für Risiken sowie für Eigentumsverluste aus.

7. Non sovraccaricarlo. Assicurarsi che l'interruttore di protezione da sovracorrente da 10A sul lato anteriore del prodotto funzioni normalmente prima di accenderlo. Lunghezza di spelatura consigliata per il cablaggio dei terminali: 6\~8 mm

8. Nach dem Einschalten können alle Leiter (einschließlich des Antennenteils) des Geräts mit starker Elektrizität verbunden sein. Stellen Sie sicher, dass das Produkt fest in einer Schutzumgebung installiert ist, die für die menschliche Hand unzugänglich ist, wie zum Beispiel in die Einbaudose für Schaltsteckdosen, an die Lampenschutzabdeckung usw.

EU-Konformitätserklärung

Hiermit bestätigt [Lumi United Technology Co., Ltd.], dass das Funkgerät des Typs [Dual Relais Modul T2, DCM-K01] mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://www.aqara.com/DoC/

WEEE-Informationen zur Entsorgung und zum Recycling

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und dürfen nicht mit unsortiertem

Haushaltsmüll vermischt werden. Schützen Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden Geräte an eine dafür vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung und Recycling

helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden. Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen Geschäftsbedingungen solcher Sammelstellen zu erhalten.
