MANUALE UTENTE SBS-FZ 1000/3M STEINBERG

Il prodotto soddisla le attuali norme di sicurezza.

Leggere attentamente il manuale.

Attenzionel Si prega di considerare il pesol

Attenzionel Non inserire le mani nel garcio.

Attenzionel Assicurarsi che terzi tengano una certa distanza dal luogo di lavoro.

Il manuale originale è stato scritto in tedesco. Altre versioni sono traduzioni dalla lingua tedesca.

1. Prima dell'utilizzo si prega di leggere attentamente le istruzioni! Si prega di prestare attenzione alle istruzioni di sicurezza per ovitare eventuali danni dovuti all'utilizzo non secondo lo disposizioni!

2. Conservare le istruzioni per ulteriori utilizzi. Nel caso in cui la macchina venga ceduta a terzi, anche le istruzioni devono essere cedute insieme al dispositivo.

3. Nel caso in cui il dispositivo non sia usato secondo le directive o in modo sbagliato, la responsabilità di eventuali danni ricado sull'urente.

4. La macchina deve essere usata da personale qualificato e fisicamente sano che abbia preso visione delle istruzioni e conosca le norme della sicurezza sul posto di lavoro.

5. La macchina non è ideata per essere utilizzata da persone (tra cui bambini) con limitate capacità fisiche, sensoriali e psichiche o persone senza esperienza e/o conoscenze sufficienti a meno che l'utilizzo avverga sotto la supervisione di persone competenti o che abbiano ricevuto istruzioni sull'utilizzo della macchina.

6. Mantenore il posto di lavoro pulito e bon illuminato. Il disordine o una scarsa illuminazione possono portare a incidenti. Prestare sempre attenzione, osservare che cosa viene fatto e utilizzare il buon senso quando si adopera il dispositivo.

II. INDICAZIONI PER L'UTILIZZO SICURO / AVVERTIMENTI

1. Prima di ogni utilizzo è necessario leggere il manuale e le indicazioni di sicurezza.
2. Prima di ogni utilizzo e necessario controllare che la macchina non presenti dannegliamenti che potrebbero compromettere il suo utilizzo. È vietato l'utilizzo della macchina se si riscontrano danni o segni di usura che potrebbero compromettere il funzionamento (per esempio se la catena non scorre bene, se viene prodotto un rumore eccessivo, il bloccaggio della catena, ecc.)
3. Se il dispositivo è stato caricato eccessivamente o viene sottoposto a forti scossoni esso deve essere controllato da un membro dell'assistenza prima dell'utilizzo successivo.
4. È vicato l'utilizzo di un dispositivo danneggiato, usurato o che non funziona in modo corretto. In questo caso la macchina deve essere consegnata al servizio di assistenza per la riparazione e l'ispezione.
5. È opportuno eseguire periodicamente ispezioni della macchina e sostituire sempre le componenti danneggiate/usate.
6. Utilizzare solo pezzi di ricambio consigliati dal produttore.
7. la macchina può essere utilizzata solo dalle persone che sono state istruite in merito alle regolamentazioni della sicurezza sul posto di lavoro e che sono sane dal punto di vista psichico.
   B. La macchina deve essere lubrificata regolarmente.
8. È vietato l'utilizzo della macchina se la chiusura del gancio è danneggiata.
9. Controllare sempre che la chiusura del gancio sia stato chiusa correttamente.
10. È inoltre vietato il collegamento della catena tramite viù inserite nei componenti della catena.
11. È vietato il carico del dispositivo con un peso che supera la portata massima.
12. È vietato inserire la mano dei ganci.
13. Assicurarsi che il carico sia stabile e appropriato e che sia stato posizionato al centro, sotto il gancio. E vietato tirare il carico.
14. E vietato l'utilizzo del dispositivo con catene bloccate, girate o danneggiate.
15. Non colpire la catena o il gancio.
16. È vietato far passare il gancio attraverso la catena o fissare il gancio a un suo anello.
17. Assicurarsi sempre che il carico sul gancio sia ben fissato o che la chiusura del gancio sia scata ben chiusa.
18. Controllare sempre che tutte le viti nel dispositivo siano ben fissate.
19. È vietato passare sotto e rimanere sotto il carico appeso (e nelle sue vicinanze).
20. E vietato sollevare il peso utilizzando la macchina sopra persone o animali.
21. È vietato sollevare persone o animali con questa macchina.
22. Osservare sempre il carico.
23. È vietato lasciare il carico inosservato.

24. Evitare che il carico oscilli.

25. È necessario avvisare sempre terzi prima dell'utilizzo della macchina. Questi devono trovarsi a una distanza sicura dal carico.

26. È vietata l'attuazione del lavoro meccanico o simile (saldatura, taglio, ecc.) al carico appeso.
27. Dopo la fine dell'utilizzo la macchina va tenuta lontana dall'utilizzo non autorizzato.
28. La macchina deve essere controllata regolarmente, componenti danneggiate o usurate devono essere sostituite dall'assistenza.
29. In caso di caduta del peso sussiste pericolo di morte o di ferirsi.
30. Durante l'utilizzo della macchina utilizzare abbigliamento anti-infortunistico (tra cui guanti di protezione). Utilizzare un abbigliamento adeguato
31. Attenzione: pericolo di surriscaldamento dei freni se il carico si abbassa per un periodo di tempo prolungato.

Nel caso in cui non vengano rispettare queste istruzioni e indicazioni di sicurezza possono verificarsi situazioni pericolose con pericolo di morte o di fenirsi gravemente.

III. IMPOSTAZIONE DELLA MACCHINA

L'argano è esclusivamente per alzare e calare verticalmente a mano di carichi sul posto di lavoro. Il peso non può superare il carico permesso. La macchina può essere utilizzata in fabbriche, Imprese agricole, in cantieri, per l'assemblaggio di dispositivi e il carico e lo scarico delle merci. La macchina si adatta particolarmente bene a open space, dove non sono presenti presse per la corrente. È vietato l'utilizzo in ambiente corrosivo così come atmosfore esplosive.

L'operatore è responsabile di tutti i danni derivanti da un uso improprio.

IV. DATITECNICI

Nome del prodotto Argano
Modello SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
Carico consentio [T]	3	1	2	1
Altezza di sollevamento massima [m]	3	12	3	3
Distanza minima fra i genci [mm]	480	265	405	265
Forza necessaria per il sollevamento del carico [N]	343	340	314	340
Diametro degli elementi della catena [mm]	8	6	6	6
Numero di catene	2	1	2	1
Peso [kg]	20	23	12	8.6
Catona	G80
Temperatura dell'ambiente [°C]	-10 ± +50

V. OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controllare il pacco al momento della consegna e solo successivamente aprizio. Se la confezione risulta danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare danni il più possibile. Si prega di conservare l'intero imballaggio (cartone, mastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

VI. ASSEMBLAGGIO DELLA MACCHINA

Posto della macchina

Prima dell'installazione sul posto di lavoro controllare che la macchina non presenti dannegliamenti. Controllare che la struttura di trazione assicurata alla macchina sia in grado di sostenere il carico e il peso della macchina. È vietato il fissaggio della macchina a una struttura di cui non sia verificabile la portata. L'utonto è responsabile per il fissaggio alla struttura portante e per la struttura portante stessa.

Prestare particolare attenzione all'attacco della macchina alla struttura portante. Garantire la sicurezza del lavoro per evitare il pericolo in caso di eventuali incidenti.

La responsabilità per la garanzia delle condizioni di costruzione così come per il montaggio della macchina stessa ricade, sull'utente.

STOCCAGGIO

La macchina è sempre da riporre senza carico. Eliminare eventuale sporco sulla macchina. La catena, il bullone a uncino e il bullone di chiusura sono da oliare. La macchina è da appendere in un posto asciutto. Prima di un altro utilizzo procedere secondo le indicazioni contenuto nel manuale.

Dopo l'installazione della macchina controllare che il gancio sia montato correttamente e la chiusura sia scattata.

La funzione del frono va controllata a ogni sollevamento del carico. A questo scopo agganciare il peso di prova (circa 10% del carico consentico) e sollevarlo e abbassarlo per assicurarsi che non scivoli nel caso in cui le procedure si interrompano. Controllare sempre la posizione della catena. La catena si trova sempre nella posizione corretta se la i collegamenti delle componenti si trovano tutti sulla stessa linea.

Dopo il montaggio della macchina sul posto di lavoro controllare dove si trova il nodo inferiore del freno manuale per il sollevamento e l'abbassamento del carico rispetto al pavimento. Questa distanza dovrebbe trovarsi tra i 500 e i 1000 mm. Se la distanza dovesse essere diversa la catena operata manualmente dove essore regolata corrispondentemente o allungata o accorciata. Per allungare o accorciare la catena operata manualmente è necessario separarla. Le estremità delle componenti colloganti della catona vanno piogato in modo che la catona sia più lunga o più corta. Quindi le componenti della catena possono venir di nuovo unite.

FUNZIONE

Alzare/abbassare

Il gancio deve essere applicato direttamente sopra il carico cosicche la catena non sia teso. Per alzare o abbassare il carico bisogna tirare alla catena operata manualmente per il sollevamento o l'abbassamento del carico. Il sollevamento/L'abbassamento si può interrompere in alcuni punti meglio che altri.

In casi straordinari per macchina con una grande altezza di sollevamento si potrebbe verificare un surriscaldamento dei freni nel caso dell'abbassamento ininterrotto e veloce del peso. In questi casi il peso deve essere abbassato con interruzioni. Nel caso in cui la catona venga bloccata o se dovessore sorgere altri disturbi durante l'utilizzo della macchina, interrompere subito il funzionamento. E necessario avvisare le persone responsabili che tolgono il peso e ripristinare il normale funzionamento. Si dovrebbe inoltre stabilire una zona di sicurozza attorno alla macchina e sotto il carico in modo che le persone non autorizzate non abbiano accesso e non si trattengano nell'ares. La macchina è da consegnare al servizio di assistenza competente.

Nel momento di sbloccaggio del carico bloccato sul verricello, può essere necessario applicare una forza supplementare per rilasclare il freno.

Visione generale della macchina

1. Gancio per il fissaggio alla struttura portante
2. Gancio per il fissaggio del carico
3. Catena del carico
4. Catena di controllo

Dimensioni (mm):

	SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
A	480 265 405 265
B	180 145 142 145
C	150 183 128 183
D	32,5	27	37,3	27

CONTROLLI

Prima della messa in funzione una macchina nuova o riparata da personale tecnico qualificato con conoscenza ed esperienza nell'utilizzo e nella manutenzione delle macchine deve essere controllata.

La macchina va sottoposta a controlli di sicurezza regolari durante e dopo l'utilizzo. Il personale di comando è responsabile dell'ispezione. Tutte i disturbi del funzionamento della macchina sono da rendere noti al personale tecnico responsabile. È vietato l'utilizzo di macchine dannoggiato che presentano disturbi.

SCADENZE DI ISPEZIONE E MANUTENZIONE

PRE-ISPEZIONE: Prima del primo utilizzo tutte le macchine nuove o riparate devono essere controllate da personale qualificato in modo che tutte le condizioni espresse nel presente manuale siano verificate.
• CONTROLLI QUOTIDIANI:

• Controllare il funzionamento del freno.
• Controllare torsioni, pulizia e oliatura.
• Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura del gancio, deformazione del manico e gancio storto.

• CONTROLLI REGOLARI (consigliati ogni mese):

• Controllare il grado di usura della catena.
• Controllare il grado di usura del gancio: Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura del gancio, deformazione del manico e la posizione del gancio.
• Controllare il fissaggio del gancio.
  • Pulire le catene e oliarle.

Durante il funzionamento possono sussistere pericoli meccanici. Possono sussistere pericoli meccanici nel momento in cui si possano verificare lesioni in seguito alla conseguenza meccanica di diverse componenti per esempio delle componenti della macchina, utensili, ecc.
I pericoli meccanici basilari sono: Schiacciare, premere insieme, tagliare o tagliare via, avvolgere, afferrare, scalfire, inciampare e scivolare.
Questi pericoli possono occorrere durante il funzionamento normale e disturbato. Possono portare a un malfunzionamento della macchina.
I pericoli moccanici possono nascero sotto le seguenti circostanze: macchine in movimento, carichi trasportati, componenti in movimento, componenti non rifinite/affiliate, componenti/carichi che cadono, superfici disuguali e piatte, spazi ristretzi, posizione del lavoro rispetto al pavimento (lavoro in altezza o profondità).

VII. PULIZIA E MANUTENZIONE

L'argano è da pulire regolarmente. Dopo la conclusione del lavoro rimuovere tutto lo sporco. Le catene, il gancio, i nastri e le chiusure del gancio sono regolarmente da oliare. Nel caso in cui la catena sia coperta di ruggine rimuoverla. Quindi oliare la catena. Nel caso in cui non sia possibile rimuovere la ruggine sostituire la catena con una nuova. Tutti i lavori di manutenzione e ispezioni dell'argano devono essere esoguito da personale qualificato e non da persone senza esperienza o conoscenza.

ATTENZIONE!

Dopo 5 mesi d'utilizzo del verricello (apprssitivamente, se il verricello sarà utilizzato più di 1500 volte – ossia circa 10 volte al giorno) occorre sostituire le piastre di attrito.

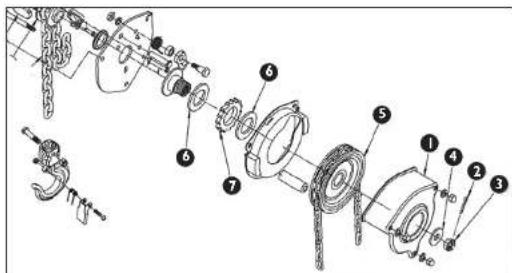

Per sostituire le piastre di attrito occorre:

I. Svitare l'involucro I.
2. Togliere la copiglia 2.
3. Svitare il dado 3. Togliere la rondella 4.
4. Svitare la ruota dentata 5
5. Togliere la piastra di attrito 6.
6. Togliere rupta a cricchetto
7. Togliere la piastra di attrito 6.
8. Installare tutto in ordine inverso inserendo le piastre di attrito.

1	Alloggiamento della roccia	17	Parte destra della piasra	33	Dado
2 Dado 18 Anello del cuscineto 34 Frizione
3	Bullone	19	Trasmissione del mandrino	35	Cremagliera
4 Ruotta 20 Trasmissione 36 Anello del cuscineto
5	Base del mozzo	21	Piastra piegata	37	Coperchio
6	Rotella con dislivelli	22	Catena	38	Dado
7 Scrocco 23 Freno			39 Rondella
8	Bullone dello scrocco	24	Raggio	40	Vici
9	Lato sinistro della piastra	25	Bullone	41	Gancio inferiore
10	Mola	26	Valvola a cassetto	42	Raggio della rotella
11 Bullone 27 Dado			43 Ago
12	Rivetto	28	Sosperione del mozzo	44	Gancio
13	Rivetto	29	Bullone del mozzo	45	Chiusura
14	Gancio superiore	30	Rocilia dell'ingranaggio della catena	46	Raggio
15	Bullone del raggio	31	Anello	47	Catena trasportante
16 Supporto 32 Raggio

VIII. CONTROLLO NORMALE DELLA MACCHINA

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è severamente victato qualsiasi impiego del dispositivo. Si prega di contattare il vonditore di riferimento affinché vengano effectuate le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Constattare il venditore e fornire i seguenti dati:
- Numero di fatturazione e numero di serie (dei quali l'ultimo si crova sulla targhetta del dispositivo)
Se possibile fornire una foto del pezzo difettoso
Provedere a descrivere il problema che avote riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Più dettagliate sono le informazioni da voi fornite, maggiore è l'aiuto che possiamo fornirvi!

ATTENZIONE: Non aprire o smontare mai l'apparocchio senza l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!

La macchina non contiene nessuna sostanza poricolose per la salute, i suoi pozzi sono realizzati in metallo. Qualora la macchina non venga più utilizzata, la macchina è da rottamare. Attenersi alle norme per lo smaltimento dei rifiuti del proprio paese.

1	Alloggiamento della rotella	17	Parte destra della piastra	35	Dado
2 Dado 18 Anello del cuscinetto 34 Frizione
3	Bullone	19	Trasmissione del mandrino	35	Cremagliera
4 Ruota 20 Trasmissione 36 Anello del cuscinetto
5	Base del mozzo	21	Piastra piogata	37	Coperchio
6	Rotella con dislivelli	22	Catena	38	Dado
7 Scrocco 23 Freno			39 Rondella
8	Bullone dello scrocco	24	Raggio	40	Viii
9	Lato sinistro della piastra	25	Bullone	41	Gancio inferiore
10	Molla	26	Valvola e cassetto	42	Raggio della rotella
11 Bullone 27 Dado			43 Ago
12	Rivetto	28	Sospensione del mozzo	44	Gancio
13	Rivetto	29	Bullone del mozzo	45	Chiusura
14	Gancio superiore	30	Rotella dell'ingranaggio della catena	46	Raggio
15	Bullone del raggio	31	Anello	47	Catena trasportante
16 Supporto 32 Raggio

directiva deproduzione
